幕墙节能工程专题施工方案
一、工程基础情况
本工程在河北省秦皇岛市经济技术开发区西区数据园区，项目名称中兴网信智慧城市北方地基一期研发综合楼幕墙施工工程。
项目包含2层玻璃幕墙、采光顶、雨棚、玻璃护栏、地弹门，玻璃幕墙采取隐框玻璃幕墙系统、屋顶采光顶采取隐框玻璃幕墙系统，雨篷和玻璃栏杆采取8+1.52PVB+8mm夹胶钢化玻璃，
二、编制依据
1、施工图纸
经深圳市同济人建筑设计和秦皇岛永祥审图企业审查经过建筑设计图纸，深圳市同济人建筑设计和深圳蓝波绿建集团股份施工图及相关审查资料。
2、计算引用关键规范、标准及资料
序号
名 称
编 号
1
《建筑工程施工质量统一验收标准》
GB50300-
2
《建筑装饰装修工程质量验收规范》
GB50210-
3
《建筑节能工程施工质量验收规范》
GB50411-
4
《公共建筑节能设计标准》
GB50189-
5
《民用建筑热工设计规范》
GB50176-93

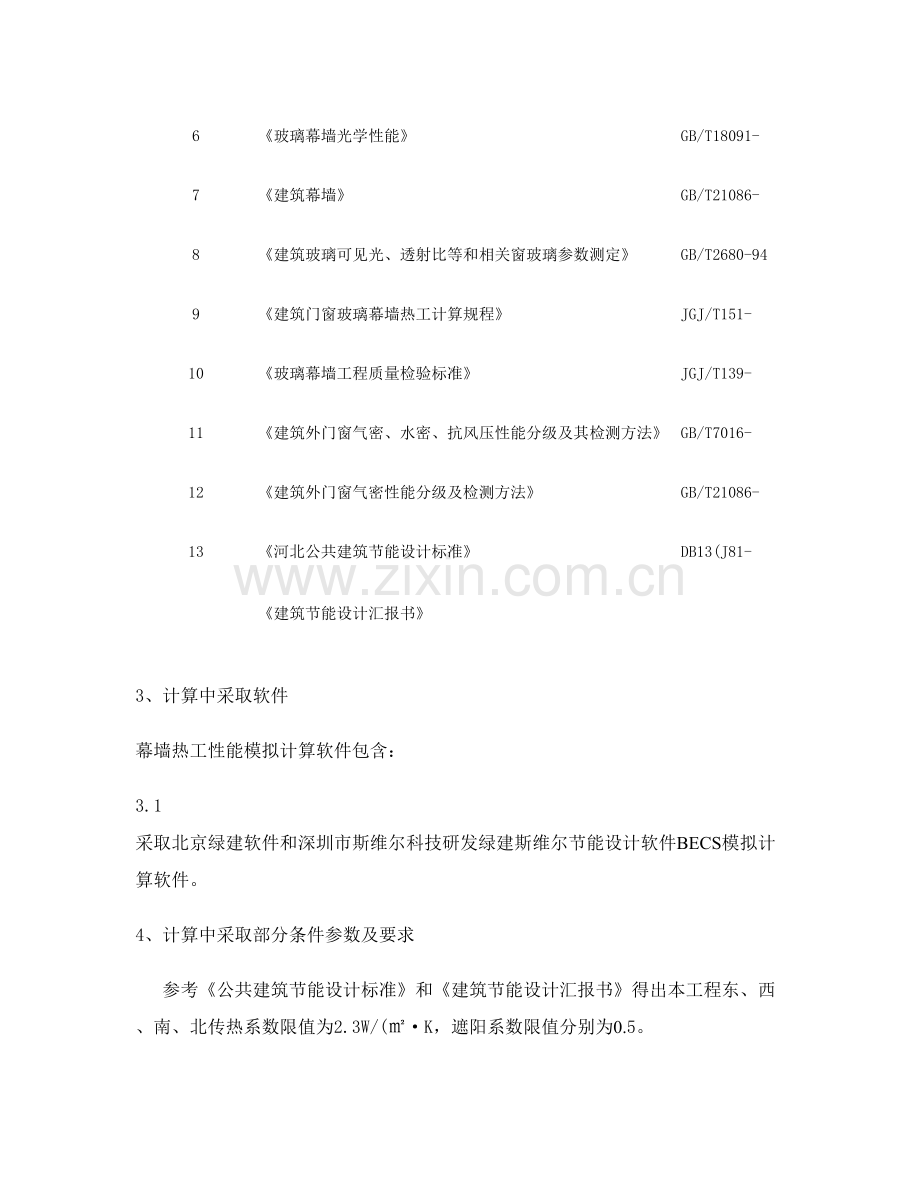

6
《玻璃幕墙光学性能》
GB/T18091-
7
《建筑幕墙》
GB/T21086-
8
《建筑玻璃可见光、透射比等和相关窗玻璃参数测定》
GB/T2680-94
9
《建筑门窗玻璃幕墙热工计算规程》
JGJ/T151-
10
《玻璃幕墙工程质量检验标准》
JGJ/T139-
11
《建筑外门窗气密、水密、抗风压性能分级及其检测方法》
GB/T7016-
12
《建筑外门窗气密性能分级及检测方法》
GB/T21086-
13
《河北公共建筑节能设计标准》
DB13(J81-

《建筑节能设计汇报书》

3、计算中采取软件
幕墙热工性能模拟计算软件包含：
3.1 采取北京绿建软件和深圳市斯维尔科技研发绿建斯维尔节能设计软件BECS模拟计算软件。
4、计算中采取部分条件参数及要求
参考《公共建筑节能设计标准》和《建筑节能设计汇报书》得出本工程东、西、南、北传热系数限值为2.3W/(㎡·K，遮阳系数限值分别为0.5。
朝向
面积
传热系数
遮阳系数
窗墙比
标准要求
结论
南向
617.26
2.30
0.45
0.46
K≤2.30, SC≤0.60
满足
北向
622.99
2.30
0.47
0.47
K≤2.30, SC≤1.00
满足
东向
555.94
2.30
0.45
0.48
K≤2.30, SC≤0.60
满足
西向
517.31
2.30
0.46
0.45
K≤2.30, SC≤0.60
满足
综合平均
2313.50
2.30
0.46
0.47

标准依据
《河北公共建筑节能设计标准》(DB13(J81-第4.1.9条和第4.2.1条

标准要求
各朝向外窗传热系数表4.2.1要求，遮阳系数满足表4.1.9要求

结论
满足

三、幕墙分项工程系统节能计算
1、首先幕墙系统设计时，依据本工程建筑设计对立面幕墙类型和材料品种选型进行初步设计，包含玻璃品种、遮阳系数、可见光透过率、传热系数、反射率等技术参数，铝型材选型、保温材料各项物理性能、橡胶硅胶条导热系数进行材料选型，再根据建筑节能设计指标参数要求，利用建筑节能专用软件（THERM5.2和WINDOW5.2）结合建筑立面处墙结构形式和所占面积进行建筑整体热工性能复核计算,如各项技术参数满足建筑设计节能性能技术参数,则幕墙系统及材料选型符合建筑节能性能设计要求，不然需重新进行立面幕墙结构形式及材料类型选型后，再进行计算校核，以满足各项建筑节能技术参数指标为准，本工程建筑幕墙分项工程设计阶段，以进行了建筑外立面幕墙系统热工计算（即节能计算），而且各项参数满足建筑设计节能设计相关指标要求，外墙专业顾问企业已审批经过。
2、附兴网信智慧城市北方地基一期研发综合楼幕墙工程热工计算书（建筑节能设计汇报书）及材料选型。
四、幕墙及保温材料
（一）玻璃幕墙
1、 玻璃幕墙为隐框玻璃幕墙，玻璃为5+12A+5mm中空钢化Low-E玻璃，玻璃参数为（传热系数U=1.82/(W/(m2.k;遮阳系数SC=0.46;透射比=51%；反射比=17%），满足建筑外观节能、安全要求
2、 采光顶采取隐框玻璃幕墙系统，玻璃为5+12A+5+1.52PVB+5mm钢化中空夹胶Low-E玻璃，玻璃参数为（传热系数U=1.82/(W/(m2.k;遮阳系数SC=0.46;透射比=51%；反射比=17%），满足建筑外观、安全、节能要求。
3、玻璃幕墙层间采取5+12A+5mm中空钢化Low-E玻璃加背板（内衬50mm厚表面贴锡箔纸防火保温岩棉，背板和玻璃间距为80mm，其平均传热系数较一般玻璃低多，含有很好保温隔热效果），玻璃参数为（传热系数U=1.82/(W/(m2.k;遮阳系数SC=0.46;透射比=51%；反射比=17%），满足建筑外观和节能要求。层间防火采取1.5mm厚镀锌钢板+ 100mm厚防火棉，满足幕墙层间消防防火要求。
（二）本工程所用产品性能参数表
1、玻璃：
序号
规格、型号及结构
可见光（%）
美国ASHRAE标准

透过率
反射率
传热系数W/m2.K
遮阳系数

室外
室内
冬季晚上
夏季白天

TV
RO
Ri
UW
US
SC

1
5Low-E+12A+5+1.52PVB+5mm钢化中空夹胶玻璃
51
17
10
1.85
1.85
0.46
2
5LOW-E+12A+5mm钢化中空玻璃
41
31
15
1.76
1.74
0.33
3
8+1.52PVB+8mm钢化夹胶玻璃

4

2、防火保温岩棉：
检验项目
计量单位
技术要求
检验结果
检测结论

外观质量
/
表面平整、不得有妨碍使用伤痕、污迹、破损
表面平整、不得有妨碍使用伤痕、污迹、破损
符合要求

密度许可偏差
平均值和标称值
%
±15%
+4
符合要求
单值和平均值
%
±15%
-5～+7
符合要求

导热系数
W/（m.K）
≤0.044(平均温度70℃
0.039
符合要求

有机物含量
%
≤4.0
2.7
符合要求

燃烧性能
炉内温升
℃
≤30
5
符合不燃要求
连续燃烧时间
S
=0(无连续燃烧时间
0

燃烧性能
关键组分
MJ/kg
≤2.0
1.2

质量损失
%
≤50
13

3、硅橡胶胶条
硅橡胶胶条导热系数为0.27 W/（m.K）为不导热材料。
五、节能工程施工工序
1、在组装玻璃幕墙铝立柱及横梁后，根据施工图设计要求，隐框玻璃幕墙玻璃和铝附框相接面设有双面贴槽口，再注入结构胶将玻璃和铝附框粘接，实际情况是玻璃和铝型材之间是隔开，也起到阻止热传导作用；
2、将有内衬50mm厚外表面贴锡箔纸防火保温岩棉背板装入层间玻璃背后（层间结构梁部位，玻璃和保温板之间间距均为80mm），以降低玻璃幕墙层间玻璃部位传热系数，均衡玻璃幕墙整体导热性能，可见光部位安装传热系数比较低Low-E中空玻璃或Low-E中空夹胶玻璃。
3、隐框玻璃幕墙玻璃和玻璃间缝隙填充泡沫棒外表面注密封胶处理，首先预防雨水渗透，其次起到间隔作用，降低热传导。
六、幕墙节能工程安装要求
1、保温棉要保持现场堆放和安装封闭过程中干燥状态，而且确保外表面贴锡箔纸完整性和密闭性，预防过多水气进入保温棉，降低保温棉性能。
2、幕墙保温材料安装应符合设计要求，应安装牢靠，不得松脱和间断安装，确保封闭连续性；
3、严禁使用密封胶断裂和出现漏气现象中空或中空夹胶玻璃。
4、幕墙和周围墙体间接缝采取弹性闭孔材料填充饱满，后用耐侯密封胶密封。
5、玻璃幕墙密封条应镶嵌牢靠、位置正确、对接严密。
6、对在现场安装过程中，保温棉易受雨水淋施工作业面进行有效防护，避免保温棉被雨水淋，降低保温性能。
七、保温工程质量验收
（一）保温工程材料进场检验
1、玻璃
① 玻璃进场后，应核查其质量证实文件和复验汇报，并报监理现场验收。
② 幕墙玻璃传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。
③严格检验中空或中空夹胶玻璃是否有漏气现象。
2、保温岩棉、防火棉
① 核查保温岩棉质量证实文件，是否满足工程各项物理性能要求。
② 对保温岩棉、防火棉进行复验。
③将保温岩棉、防火棉堆放在防潮和通风区域。
3、本工程节能材料进场后需对其进行复验见下表
材 料 名 称
复 验 项 目
玻 璃
可见光透射比、传热系数、遮阳系数、中空玻璃露点
保温岩棉、防火棉
导热系数、密度

（二）幕墙性能检测
玻璃幕墙本身物理性能也会影响其保温效果，所以应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计要求等级要求。
（三）质量验收
幕墙节能工程在幕墙面板安装后，全部将被隐蔽，所以，在保温层安装完成后，应立即对其进行隐蔽验收，验收标准参考《建筑节能工程施工质量验收规范》GB50411-。
