水利泵站综合项目施工临时用电专项方案.docx

CB01
施工方案报审表
（ ［］技案003号）
协议名称：
协议编号：
致： （监理机构）
我方今提交 （名称及编码）：
□施工组织设计
□施工方法计划
□工程测量施测计划和方案
□施工工法
□工程放样计划
□专题试验计划和方案
□
请贵方审批。

承 包 人：（全称及盖章）

项目经理：（署名）

日 期： 年 月 日

监理机构将另行签发审批意见。

监理机构：（全称及盖章）广东中水监理工程

签 收 人：（署名）

日 期： 年 月 日

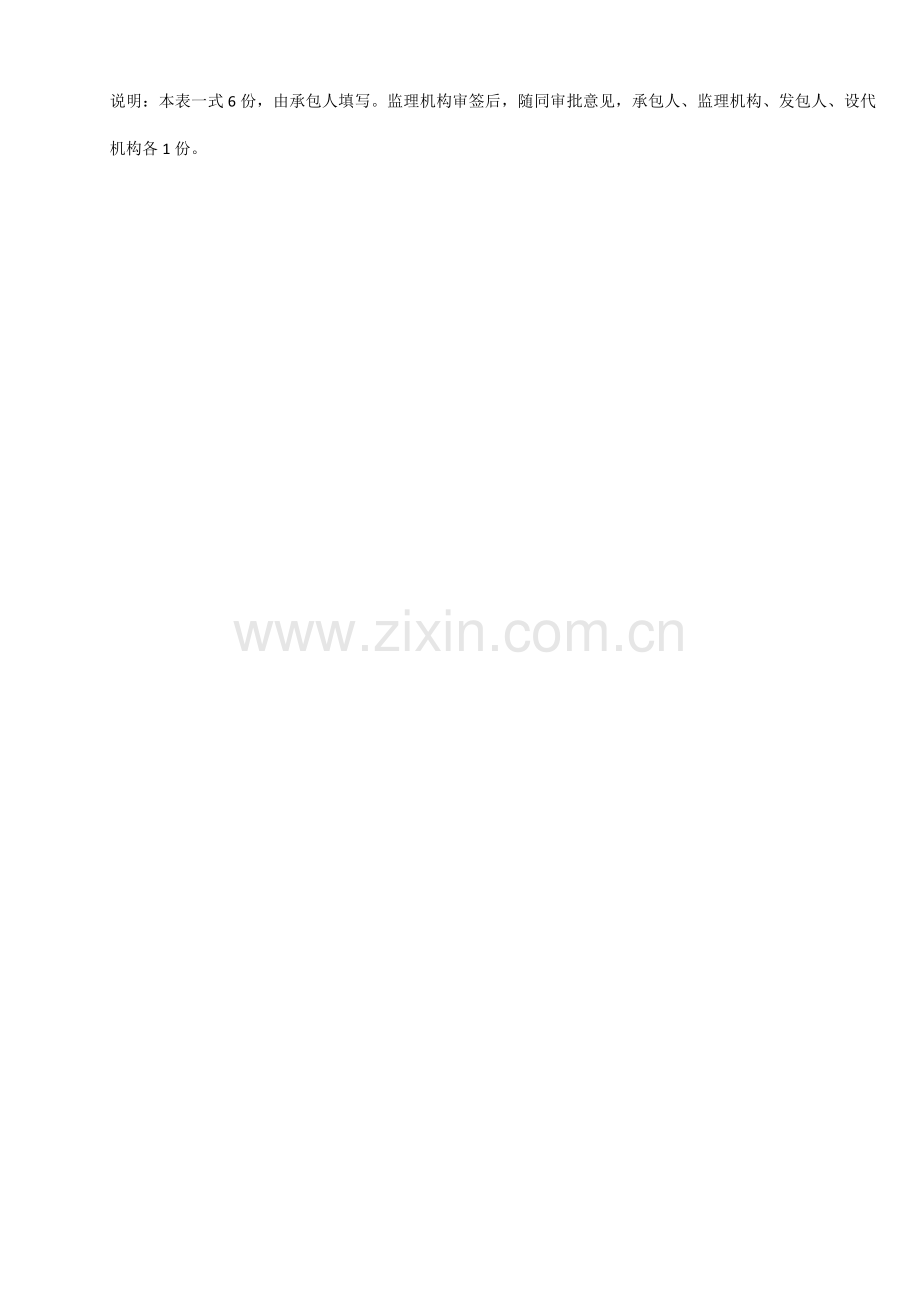

说明：本表一式6份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。
-----------------------------------

临时用电专题方案

编制单位：
编 制 人：
审 批 人：
审 核 人：
日 期： 年 月 日
目 录
一、工程概况 3
二、编制依据 3
三、施工条件 3
四、设计内容和步骤 4
1、现场勘探及初步设计: 5
2、确定用电负荷: 5
3、1号用电线路线路上导线截面及分配箱、开关箱内电气设备选择: 11
4、2号用电线路上导线截面及分配箱、开关箱内电气设备选择: 17
5、用电线路上选择总配电箱进线截面及进线开关: 26
6、选择变压器: 26
五、绘制临时供电施工图 27
六、安全用电技术方法 31
附件:临时用电平面部署图 1

一、工程概况
谷饶涝区工程属于城镇排涝河道整改，整改谷饶溪和新建泵站连接河段（长约980m）、河口官田坑提防整改达标（长约250m），新建谷饶泵站、水闸。谷饶涝区排涝标准采取一遇二十四小时暴雨产生径流量1天排干；泵站防洪标准采取30年一遇设计，不设校核标准；谷饶溪河口处官田坑防洪标准采取20年一遇，提防整改达标整改工程等级为4级；自排水闸防洪标准采取20年一遇。本工程水闸规模为小（1）型，工程等别为Ⅳ级，对应水闸工程等级为4级；新建泵站排涝流量38.9m3/s，装机规模为5台共4000kw（单机功率800kw，型号1600ZLB7.64-6.9），泵站规模为中型，工程等别为Ⅲ级，对应泵站建筑物等级为3级。
二、编制依据
1、《低压配电设计规范》GB50054-中国建筑工业出版社
2、《建筑工程施工现场供电安全规范》GB50194-中国建筑工业出版社
3、《通用用电设备配电设计规范》GB50055-中国建筑工业出版社
4、《供配电系统设计规范》GB50052-中国建筑工业出版社
5、《施工现场临时用电安全技术规范》JGJ46-中国建筑工业出版社
6、《建筑施工安全检验标准》JGJ59-
三、施工条件
1、本工程所在施工现场范围内施工前无多种埋地管线。
2、本工程施工线路较长，拟设采取二台变压器，二路用电线路：其中1号用电线路供给项目部生活用电及进水渠上游施工用电。2号用电线路供给进水渠下游及新建泵站施工现场用电。
3、施工现场用电量统计

1号用电线路用电量统计表：
序号
设备名称
型号规格
数量
额定功率（KW）
备注
1
项目部生活用电
/
1
80

2
蛙式打夯机
HC-70
1
3

3
平板震动器
ZW-12
1
3

4
混凝土振动棒
ZDN30
5
2.2

5
砂浆搅拌机
WZ-0.2
2
4

6
交流电焊机
BX1-500
1
40.5KVA

7
木工圆盘锯
MJ-104C
2
2.2

8
手提圆盘锯
DS8-180
1
1.35

9
砂轮切割机
LD-400A
1
2.2

10
潜水泵
WQ40-15-30-2.2
5
2.2

11
潜水泵
WQ65-30-40-7.5
2
7.5

12
照明用电
/
1
20

2号用电线路用电量统计表：
序号
设备名称
型号 规格
数量
额定功率（KW）
备注
1
卷扬机
JKD1
1
7.5

2
蛙式打夯机
HC-70
1
3

3
平板震动器
ZW-12
1
3

4
混凝土振动棒
ZDN30
5
2.2

5
砂浆搅拌机
WZ-0.2
2
4

6
交流电焊机
BX1-500
1
40.5KVA

7
交流电焊机
BX1-400
1
32.4KVA

8
木工圆盘锯
MJ-104C
2
2.2

9
手提圆盘锯
DS8-180
1
1.35

10
砂轮切割机
LD-400A
1
2.2

11
潜水泵
WQ40-15-30-2.2
5
2.2

12
潜水泵
WQ65-30-40-7.5
3
7.5

13
钢筋调直机
GT4-10
1
3

14
钢筋弯曲机
GW-40
2
4

15
钢筋切断机
GQ-40
2
3

16
对焊机
UN1-40
1
40KVA

17
旋喷桩钻机
MGJ50
1
11

18
灌浆泵
SGB6-10
1
18.5

19
空压机
WW-1.25/7-C
1
11

20
浆液拌浆机
WJG-80
1
4

21
施工照明
/
1
30

四、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无多种埋地管线。
(2)现场采取380V/ V 220低压供电，设一配电总箱，内有计量设备，采取TN-S系统供电。
(3)依据施工现场用电设备部署情况，总箱进线采取导线架空明敷敷设，干线采取架空明敷敷设，用电器导线采取架空明敷敷设。部署位置及线路走向参见临时配电系统图及现场平面图，采取三级配电，三级防护。
(4)防雷接地根据《JGJ46-》要求制订施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、1号用电线路用电负荷计算
1)、项目部生活用电
Kx = 1.0 Cosφ = 1.0 tgφ = 0
Pjs = 1.0×80= 80.kw
Qjs = Pjs× tgφ= 80 × 0 = 0 kvar
2)、蛙式打夯机
Kx = 0.8 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.8×3= 2.4 kw
Qjs = Pjs× tgφ= 2.4 × 0.75 = 1.8 kvar
3)、平板震动器
Kx = 0.8 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.8×3= 2.4 kw
Qjs = Pjs× tgφ= 2.4 × 0.75 = 1.8 kvar
4)、混凝土振动棒
Kx = 0.8 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.8×2.2×5= 8.8 kw
Qjs = Pjs× tgφ= 8.8 × 0.75 = 6.6 kvar
5)、砂浆搅拌机
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×4×2= 4.8 kw
Qjs = Pjs× tgφ= 3.6 × 1.02 = 4.9 kvar
6)、交流电焊机
Kx = 0.35 Cosφ = 0.45 tgφ = 1.98
将Jc =50%统一换算到Jc1 =100%额定容量
Pn = Sn ×Cosφ = 40.5×0.45=18.23kw
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×18.23= 12.89 kw
Pjs = Kx×Pe =0.35×12.89 = 4.51kw
Qjs = Pjs× tgφ=4.51×1.98 = 8.93 kvar
7)、木工圆盘锯
Kx = 0.35 Cosφ = 0.65 tgφ = 1.17
Pjs = 0.35×2.2×2= 1.54 kw
Qjs = Pjs× tgφ= 1.54 × 1.17 = 1.80 kvar
8)、手提圆盘锯
Kx = 0.35 Cosφ = 0.65 tgφ = 1.17
Pjs = 0.35×1.35= 0.47 kw
Qjs = Pjs× tgφ= 0.47 × 1.17 = 0.55 kvar
9)、砂轮切割机
Kx = 0.7 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.7×2.2 = 1.54 kw
Qjs = Pjs× tgφ= 1.54 × 1.02 = 1.57 kvar
10)、潜水泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×2.2 × 5= 8.25 kw
Qjs = Pjs× tgφ= 8.25 × 0.75 = 6.19 kvar
11)、潜水泵(100m扬程)
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×7.5× 2= 11.25 kw
Qjs = Pjs× tgφ= 11.25 × 0.75 = 8.44 kvar
12)、照明用电
Kx = 1.0 Cosφ = 1.0 tgφ = 0
Pjs = 1.0×20= 20 kw
Qjs = Pjs× tgφ= 20 × 0 = 0 kvar
(2)、1号用电线路总负荷计算，总箱同期系数取 Kx = 0.7
总有功功率
Pjs = Kx×ΣPjs = 0.7×(80+2.4+2.4+8.8+3.6+4.51+1.54+0.47+8.25+11.25+20) = 98.71kw
总无功功率
Qjs = Kx×ΣQjs =0.7×(0+1.8+1.8+1.2+6.6+3.67+8.93+1.8+1.57+6.19+8.44+0) = 29.4 kvar
总视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (98.71 2+29.42)1/2 = 103 kVA
总计算电流计算
Ijs = Sjs/(1.732×Ue ) = 103/(1.732×0.38) = 156.50 A
(2)、2号干线用电负荷计算
1)、卷扬机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×7.5= 2.25 kw
Qjs = Pjs× tgφ=2.25×1.02= 2.30 kvar
2)、蛙式打夯机
Kx = 0.8 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.8×3= 2.4 kw
Qjs = Pjs× tgφ= 2.4 × 0.75 = 1.8 kvar
3)、平板震动器
Kx = 0.8 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.8×3= 2.4 kw
Qjs = Pjs× tgφ= 2.4 × 0.75 = 1.8 kvar
4)、混凝土振动棒
Kx = 0.8 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.8×2.2×5= 8.8 kw
Qjs = Pjs× tgφ= 8.8 × 0.75 = 6.6 kvar
5)、砂浆搅拌机
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×4×2= 4.8 kw
Qjs = Pjs× tgφ= 3.6 × 1.02 = 4.9 kvar
6)、交流电焊机（BX1-500）
Kx = 0.35 Cosφ = 0.45 tgφ = 1.98
将Jc =50%统一换算到Jc1 =100%额定容量
Pn = Sn ×Cosφ = 40.5×0.45=18.23kw
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×18.23= 12.89 kw
Pjs = Kx×Pe =0.35×12.89 = 4.51kw
Qjs = Pjs× tgφ=4.51×1.98 = 8.93 kvar
7)、交流电焊机（BX1-400）
Kx = 0.35 Cosφ = 0.45 tgφ = 1.98
将Jc =50%统一换算到Jc1 =100%额定容量
Pn = Sn ×Cosφ = 32.4×0.45=14.45kw
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×14.45= 10.22 kw
Pjs = Kx×Pe =0.35×10.22 = 3.58kw
Qjs = Pjs× tgφ=3.58×1.98 = 7.09 kvar
8)、钢筋调直机
Kx = 0.7 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.7×3= 2.1 kw
Qjs = Pjs× tgφ=2.1×1.02 = 2.14kvar
9)、钢筋弯曲机
Kx = 0.7 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.7×4= 2.8 kw
Qjs = Pjs× tgφ=2.8×1.02 = 2.86kvar
10)、钢筋切断机
Kx = 0.7 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.7×3×2 = 4.2 kw
Qjs = Pjs× tgφ=4.2×1.02 = 4.28kvar
11)、对焊机
Kx = 0.35 Cosφ = 0.45 tgφ = 1.98
将Jc =50%统一换算到Jc1 =100%额定容量
Pn = Sn ×Cosφ = 40×0.4=16kw
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×16 = 11.31kw
Pjs = Kx×Pe =0.35×11.31 = 3.96kw
Qjs = Pjs× tgφ=3.96×1.98 = 7.84 kvar
12)、木工圆盘锯
Kx = 0.35 Cosφ = 0.65 tgφ = 1.17
Pjs = 0.35×2.2×2= 1.54 kw
Qjs = Pjs× tgφ= 1.54 × 1.17 = 1.80 kvar
13)、手提圆盘锯
Kx = 0.35 Cosφ = 0.65 tgφ = 1.17
Pjs = 0.35×1.35= 0.47 kw
Qjs = Pjs× tgφ= 0.47 × 1.17 = 0.55 kvar
14)、砂轮切割机
Kx = 0.7 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.7×2.2 = 1.54 kw
Qjs = Pjs× tgφ= 1.54 × 1.02 = 1.57 kvar
15)、潜水泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×2.2 × 5= 8.25 kw
Qjs = Pjs× tgφ= 8.25 × 0.75 = 6.19 kvar
16)、潜水泵(100m扬程)
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×7.5× 3= 15.75 kw
Qjs = Pjs× tgφ= 15.75 × 0.75 = 11.81 kvar
17)、旋喷桩钻机
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×11× 2= 13.2 kw
Qjs = Pjs× tgφ= 13.2 × 1.02 = 13.46 kvar
18)、灌浆泵
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×18.5×2= 22.2 kw
Qjs = Pjs× tgφ= 22.2 × 1.02 = 22.64 kvar
19)、空压机
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×11×2= 13.2 kw
Qjs = Pjs× tgφ= 13.2 × 1.02 = 13.46 kvar
20)、浆液拌浆机
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×4×2= 4.8 kw
Qjs = Pjs× tgφ= 4.8 × 1.02 = 4.90 kvar
21)、照明用电
Kx = 1.0 Cosφ = 1.0 tgφ = 0
Pjs = 1.0×30= 30 kw
Qjs = Pjs× tgφ= 30 × 0 = 0 kvar
(4)、2号用电线路总计算负荷计算，总箱同期系数取 Kx = 0.6
总有功功率
Pjs = Kx×ΣPjs = 0.6×(2.25+2.4+2.4+8.8+3.6+4.51+3.58+2.1+2.8+4.2+3.96+1.54+0.47+1.54+8.25+15.75+13.2+22.2+1.32+4.80+30) = 57.4 kw
总无功功率
Qjs = Kx×ΣQjs =0.6×(2.3+1.8+1.8+6.6+3.67+8.93+7.09+2.14+2.86+4.28+7.84+1.8+0.55+1.57+6.19+11.81+13.46+22.64+13.46+4.9+0) = 47.68 kvar
总视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (57.42+47.682)1/2 = 74.62 kVA
总计算电流计算
Ijs = Sjs/(1.732×Ue) = 74.62/(1.732×0.38) = 113.38 A
3、1号用电线路线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜橡皮绝缘导线架空明敷,室外架空铜导线按机械强度最小截面为10mm2。
(1)、项目部生活用电分配电箱至项目部生活用电导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1.0 Cosφ = 1.0 tgφ = 0
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×80/(1.732×0.38×1.0) = 121.55 A
ii)选择导线
选择BX-4×25+1×10 ，架空明敷时其安全载流量为145A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-200/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ20L-200/30。
(2)、蛙式打夯机开关箱至蛙式打夯机导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1.0 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.8) = 5.70A
ii)选择导线
选择VV-4×2.5，安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-16/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ20L-16/30。
(3)、平板振动器开关箱至平板振动器导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1.0 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.8) = 5.7A
ii)选择导线
选择VV-4×2.5，其安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-16/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ20L-16/30。
(4)、混凝土振动棒开关箱至混凝土振动棒（5台）导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 1×2.2×5/(1.732×0.38×0.8) = 20.9A
ii)选择导线
选择VV-4×4，其安全载流量为26A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-63/3 ，其脱扣器整定电流值为Ir = 63A，漏电保护器为 DZ20L-63/30。
(5)、砂浆搅拌机开关箱至砂浆搅拌机（2台）导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 1×4×2/(1.732×0.38×0.7) = 17.36A
ii)选择导线
选择VV-4×2.5 ，其安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-20/3 ，其脱扣器整定电流值为Ir = 20A，，漏电保护器为 DZ20L-20/30。
(6)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.45 tgφ = 1.98
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×12.89/(1.732×0.38×0.45) = 43.52A
ii)选择导线
选择VV-4×10 ，其安全载流量为46A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-63/3 ，其脱扣器整定电流值为Ir = 63A，，漏电保护器为 DZ20L-63/30。
(7)、木工圆盘锯开关箱至木工圆盘锯导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.65 tgφ = 1.17
Ijs = Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 1×2.2×2/(1.732×0.38×0.65) =10.28A
ii)选择导线
选择VV-4×2.5 ，其安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-16/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ20L-16/30。
(8)、手提圆盘锯开关箱至手提圆盘锯导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.65 tgφ = 1.17
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.35/(1.732×0.22×0.65) = 5.45A
ii)选择导线
选择VV-4×2.5 ，其安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-16/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ20L-16/30。
(9)、砂轮切割机开关箱至砂轮切割机导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.65 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×2.2/(1.732×0.38×0.7) = 4.77A
ii)选择导线
选择VV-4×2.5 ，其安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-16/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ20L-16/30。
(10)、潜水泵开关箱至潜水泵(5台)高扬程潜水泵（2台）导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×2.2/(1.732×0.38×0.8) = 4.18A
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.8) = 14.24A
ii)选择导线
选择VV-4×2.5 ，其安全载流量为19A，满足要求。
因为此配电箱控制7台用电设备，故计算电流：IR = Ijs × 5+ Ijs × 2= 4.18A×5+ 14.24A *2= 49.38A
ii)选择导线
选择BX-4×16 ，架空明敷时其安全载流量为80A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-63/3 ，其脱扣器整定电流值为Ir = 63A，，漏电保护器为 DZ20L-63/30。
(10)、照明开关箱至照明用电导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 1.0 tgφ = 0
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×20/(1.732×0.22×1.0) = 52.49A
ii)选择导线
选择BX-4×16+1×6，架空明敷时其安全载流量为80A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-63/3 ，其脱扣器整定电流值为Ir = 63A，，漏电保护器为 DZ20L-63/30。
(13)、1号用电线路上1#分配电箱至第1组用电设备(项目部生活用电)开关箱导线截面及动力分箱内开关选择。
表：1#分配电箱用电设备
序号
机具名称
型号
安装功率(kW)
电流 （A）
数量
累计功率(kW)
累计电流（A）
1
项目部生活用电
/
80
121.55
1
80
121.55
2
累计
80
121.55
1#分配电箱Ijs(1组用电设备 )=121.55A
该组中最大开关箱电流Ijs=121.55A
因为该组下有多个开关箱，所以最大电流需要乘以1.1系数
二者中取大值Ijs=121.55×1.1=133.71A
2)选择导线
选择BX-4×25+1×10 ，架空明敷时其安全载流量为145A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
3)选择电气设备
选择1#分配电箱内隔离开关为DZ10-200/4 ，其脱扣器整定电流值为Ir = 200A，漏电保护器DZ20L-200/4300。
(14)、1号用电线路上2#分配电箱至第2组用电设备(蛙式打夯机、平板震动器、混凝土振动棒、砂浆搅拌机、交流电焊机、木工圆盘锯、手提圆盘锯、潜水泵、照明用电)开关箱导线截面及动力分箱内开关选择
表：2#分配电箱用电设备
序号
机具名称
型号
安装功率(kW)
电流 （A）
数量
累计功率(kW)
累计电流（A）
1
蛙式打夯机
HC-70
3
5.7
1
3
5.7
2
平板震动器
ZW-12
2
8.7
1
2
8.7
3
混凝土振动棒
ZDN30
2.2
4.18
5
11
20.9
4
砂浆搅拌机
WZ-0.2
4
8.68
2
8
17.36
5
交流电焊机
BX1-500
40.5KVA
12.89
1
12.89
12.89
6
木工圆盘锯
MJ-104C
2.2
5.14
2
4.4
10.28
7
手提圆盘锯
DS8-180
1.35
5.45
1
1.35
5.45
8
砂轮切割机
LD-400A
2.2
4.77
1
2.2
4.77
9
潜水泵
WQ40-15-30-2.2
2.2
4.18
5
11
20.9
10
潜水泵
WQ65-30-40-7.5
7.5
14.24
2
15
28.48
11
照明用电
/
20
52.49
1
20
52.49
12
累计
90.84
187.92
2#分配电箱Ijs(2组用电设备)=187.92A
该组中最大开关箱电流Ijs=52.49A
因为该组下有多个开关箱，所以最大电流需要乘以1.1系数
二者中取大值Ijs=187.92×1.1=206.71A
2)选择导线
选择BX-4×50+1×10 ，架空明敷时其安全载流量为230A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
3)选择电气设备
选择2#分配电箱内隔离开关为DZ10-250/4 ，其脱扣器整定电流值为Ir = 250A，漏电保护器DZ20L-250/4300。
4、2号用电线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜橡皮绝缘导线架空明敷,室外架空铜导线按机械强度最小截面为10mm2。
(1)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1.0 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.7) = 16.28 A
ii)选择导线
选择VV-4×4，其安全载流量为26A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-25/3 ，其脱扣器整定电流值为Ir = 25A，，漏电保护器为 DZ20L-25/30。
(2)、开关箱至蛙式打夯机导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1.0 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.8) = 5.70A
ii)选择导线
选择VV-4×2.5，安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-16/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ20L-16/30。
(3)、开关箱至平板振动器导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1.0 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.8) = 5.7A
ii)选择导线
选择VV-4×2.5，其安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-16/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ20L-16/30。
(4)、开关箱至混凝土振动棒（5台）导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×2.2/(1.732×0.38×0.8) = 4.18A
ii)选择导线
选择VV-4×2.5，其安全载流量为19A，满足要求。
因为此配电箱控制5台用电设备，故计算电流：IR = Ijs ×5 = 4.18A×5 = 20.9A
iii)选择电气设备
选择开关箱内隔离开关为DZ10-63/3 ，其脱扣器整定电流值为Ir = 63A，漏电保护器为 DZ20L-63/30。
(5)、开关箱至砂浆搅拌机（2台）导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×4/(1.732×0.38×0.7) = 8.68A
因为此配电箱控制2台用电设备，故计算电流：IR = Ijs ×2 = 8.68A×2 = 17.36A
ii)选择导线
选择VV-4×2.5 ，其安全载流量为19A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-20/3 ，其脱扣器整定电流值为Ir = 20A，，漏电保护器为 DZ20L-20/30。
(6)、开关箱至交流电焊机（BX1-500）导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.45 tgφ = 1.98
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×12.89/(1.732×0.38×0.45) = 43.52A
ii)选择导线
选择VV-4×10 ，其安全载流量为46A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-63/3 ，其脱扣器整定电流值为Ir = 63A，，漏电保护器为 DZ20L-63/30。
(7)、开关箱至交流电焊机（BX1-400）导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.45 tgφ = 1.98
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×10.22/(1.732×0.38×0.45) = 34.51A
ii)选择导线
选择VV-4×10 ，其安全载流量为46A，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-63/3 ，其脱扣器整定电流值为Ir = 63A，，漏电保护器为 DZ20L-63/30。
(8)、开关箱至木工圆盘锯导线截面及开关箱内电气设备选择（开关箱以下用电器开启后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.65 tgφ = 1.17
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×2.2/(1.732×0.38×0.65) = 5.14A
因为
