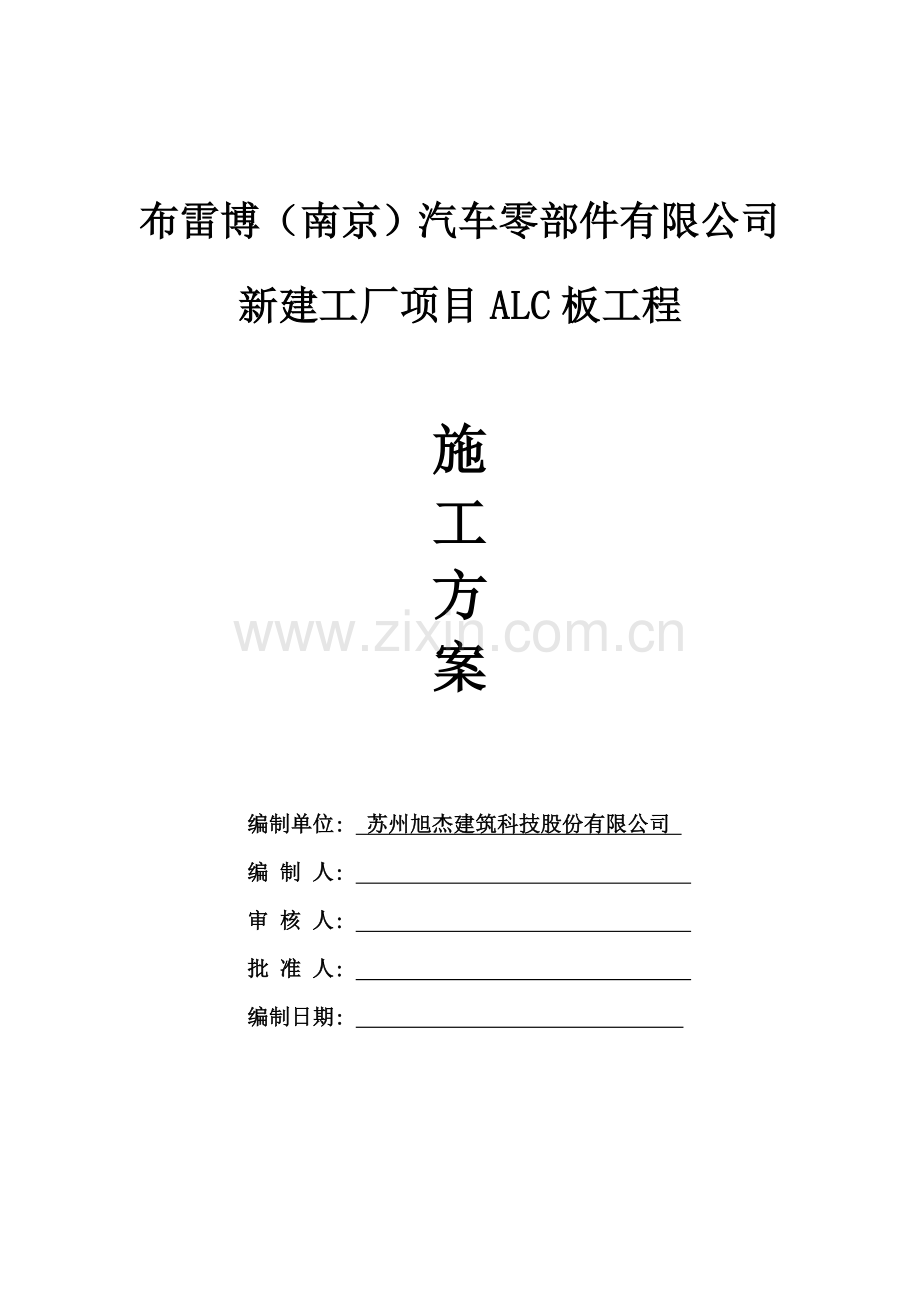

布雷博（南京）汽车零部件有限公司
新建工厂项目ALC板工程

施
工
方
案

编制单位： 苏州旭杰建筑科技股份有限公司
编 制 人：
审 核 人：
批 准 人：
编制日期：

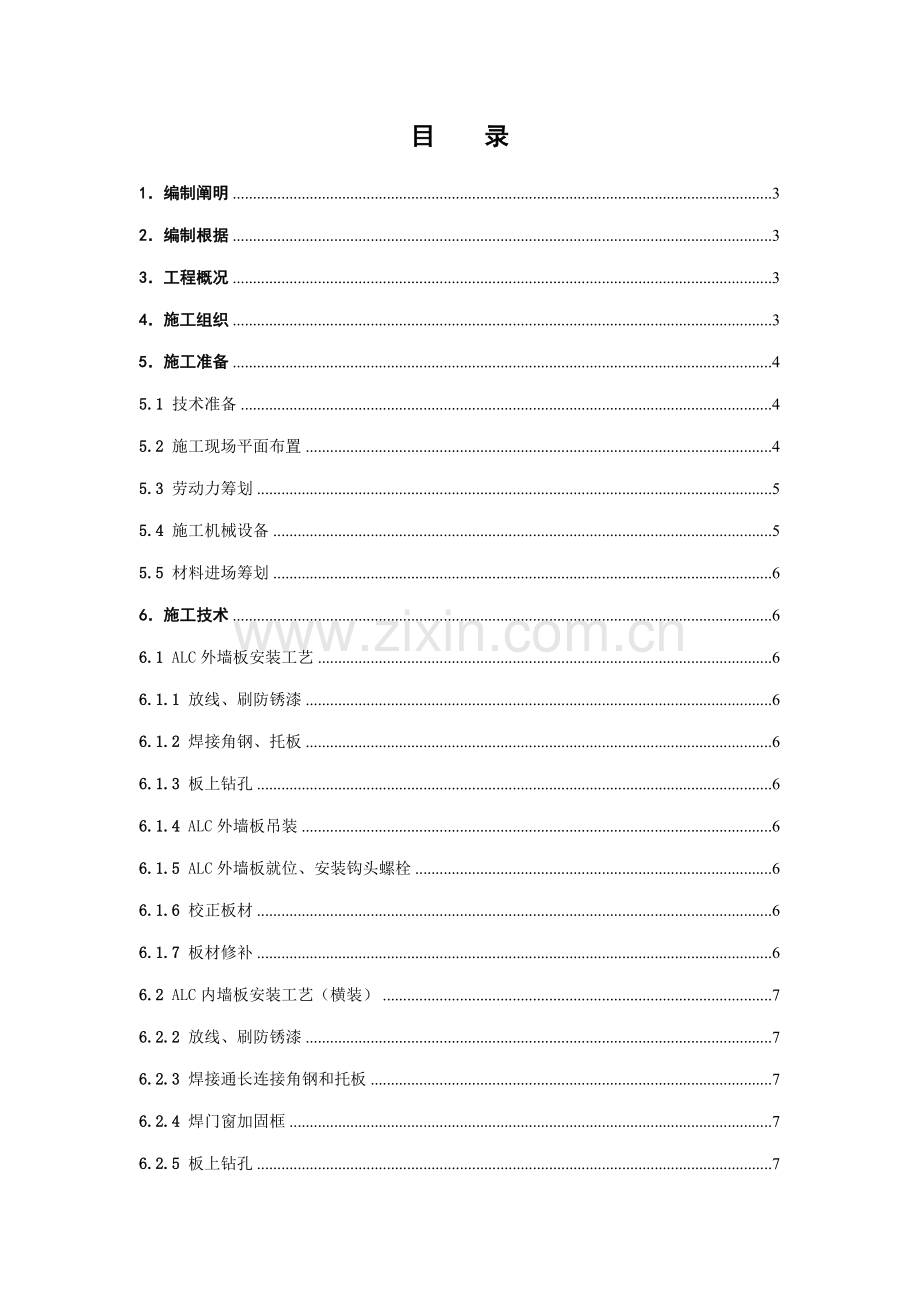

目 录
1．编制阐明 3
2．编制根据 3
3．工程概况 3
4．施工组织 3
5．施工准备 4
5.1 技术准备 4
5.2 施工现场平面布置 4
5.3 劳动力筹划 5
5.4 施工机械设备 5
5.5 材料进场筹划 6
6．施工技术 6
6.1 ALC外墙板安装工艺 6
6.1.1 放线、刷防锈漆 6
6.1.2 焊接角钢、托板 6
6.1.3 板上钻孔 6
6.1.4 ALC外墙板吊装 6
6.1.5 ALC外墙板就位、安装钩头螺栓 6
6.1.6 校正板材 6
6.1.7 板材修补 6
6.2 ALC内墙板安装工艺（横装） 7
6.2.2 放线、刷防锈漆 7
6.2.3 焊接通长连接角钢和托板 7
6.2.4 焊门窗加固框 7
6.2.5 板上钻孔 7
6.2.6 ALC内墙板吊装 7
6.2.7 ALC内墙板就位、安装钩头螺栓 7
6.2.8 校正板材 7
6.2.9 钩头螺栓焊接 7
6.2.10 焊缝防锈 8
6.2.11 板材修补 8
6.3 ALC内墙板安装工艺（竖装） 8
6.3.1 放线 8
6.3.2 运板、安装管板 8
6.3.3 板材就位、调节 8
6.3.4固定管板、钩头螺栓 8
6.3.5 板材修补 8
6.3.6 填缝 8
7．质量控制办法 8
7.1 质保体系 8
7.2 质量原则 9
7.3 质量保证办法 9
7.4 施工质量详细办法 10
8．安全文明控制办法 10
8.1 安全保证体系 10
8.2 安全保证办法 10
9．工期保证办法 11
10．墙板开槽、洞及修补注意事项 11
11．成品保护办法 12
12．与总包施工配合 12
1．编制阐明
1.1 我公司通过认真研究设计图纸和现场勘察后，对ALC板施工图纸进一步深化，依照ALC板工程所涉及有关施工验收规范、国家建设工程质量检查评估原则编制本施工方案。在方案中详细阐述了咱们对本工程施工组织、管理、技术、质量、安全、工期等控制办法。
2．编制根据
2.1 设计院建筑、构造施工图、与业主方所签施工合同有关条款
2.2 ALC板排版图、节点图
2.3 《蒸压轻质加气混凝土板（NALC）构造详图》（03SG715-1）
《蒸压轻质加气混凝土（ALC）板构造图集》（苏J01-）
3．工程概况
序 号
项 目
内 容
1
工程名称
布雷博（南京）汽车零部件有限公司新建工厂项目
2
工程地点
江苏南京
3
工程性质
工业建筑
4
构造类型
钢构造
5
建设单位
布雷博（南京）汽车零部件有限公司
6
设计单位
中衡设计集团股份有限公司
7
监理单位
南京苏宁建设监理有限公司
8
施工总承包单位
中华人民共和国核工业华兴建设有限公司
9
ALC板分包单位
苏州旭杰建筑科技股份有限公司
10
ALC板使用部位
厂房内、外墙
11
ALC板厚度
外墙200mm厚、内墙150mm厚
4．施工组织
4.1 依照该工程特点及规定，我司成立项目经理部，建立以项目经理为核心项目经理部领导班子，实行项目经理负责制，以保证本工程顺利实行。
4.2 项目管理组织机构

项目经理
魏彬

质量员 施工员 安全员 技术员 资料员
陈昌玉 孙毅强 陈英玉 杜佳佳 孙毅强
5．施工准备
5.1 技术准备
5.1．1 依照设计院施工图纸做ALC板深化设计，深化设计排版图、节点图经设计院盖章后，作为ALC板加工、安装、验收根据。
5.1．2 组织施工管理人员、技术人员对图纸进行自审，认真熟悉图纸并且参加设计交底和图纸会审。
5.1．3 项目经理部人员名单及资质证书等于施工前报监理方；已编制好工程施工组织设计于施工前报监理方。
5.1．4 对施工人员做好书面ALC板安装工程技术交底、安全交底等。
5.2 施工现场平面布置
5.2.1 依照施工总平面布置及各阶段布置，以充分保障阶段性施工重点，保证进度筹划顺利实行为目。
5.2.2 依照现场施工道路和ALC板堆放场地进行布置。ALC板堆放位置合理选取是保证施工进度核心，ALC板运至现场后，用叉车或吊车将板材卸到堆放场地，且均匀分布，并注意支点位置，防止板材变形。
5.3 劳动力筹划
5.3.1 本工程我公司拟派技术成熟、组织严密、有同类工程施工经验施工队伍来负责该工程施工，在项目部统一安排下，各工种互相配合，协调施工，共同完毕此项工程施工任务。
5.3.2 劳动力筹划如下表所示：
序号
施工班组
工种
班组1
班组2
班组3
1
放线工
2人
2人
2人
2
电焊工
1人
1人
1人
3
安装工
3人
3人
3人
4
瓦工
1人
1人
1人
5
信号工
1人
1人
1人
6
共计
8人
8人
8人
注：上述人员可依照施工现场作业条件作相应调节。
5.4 施工机械设备
序号
机具名称
规格型号
台数
单机功率（KW）
装机容量（KW）
1
电焊机
BX-315
8
8
64
2
电动葫芦
DTS50-80-B
4
3
12
3
大切割机
BH16C
2
0.8
1.6
4
小切割机
CG-100
4
0.75
3
5
扩孔钻头
Z1C-03-26
4
0.52
2.08
6
配电箱
9CM*80CM*60CM
6
25
150
7
升降机
10m高
4

总计

32

232.68

5.5 材料进场筹划
5.5．1 材料管理人员根据技术人员提出钢材用量筹划组织订货并依照工程进度需要安排材料进场。
5.5．2 ALC板于施工日起开始进场，进场后运用叉车或汽吊卸货，吊具应用尼龙宽幅吊带或专用吊具，堆放时两端距板端1/4L处用垫木或加气混凝土块垫平，150mm/200mm厚ALC板一层为4块。
5.5．3 认真做好ALC板材及辅材进场验收，对损坏超过规定应予以剔除，材料进场卸货时请监理验收，并书面签字确认。
6．施工技术
6.1 ALC外墙板安装工艺
ALC外墙板（竖装）：构造验收 —→ 放线 —→ 焊接钢材—→ 安装ALC外墙板 —→ 修补 —→ 安PE棒、打胶
6.1.1 放线、刷防锈漆
依照图纸和验收拟定成果拟定隔墙水平线和竖向线（弹出墨线），再分出各板位置线。钢材进场后，将所有钢材进行满刷防锈漆。
6.1.2 焊接角钢、托板
按设计位置焊接角钢及托板，保证同一层托板在同一水平线上。角钢及托板焊完必要将焊缝焊渣清除，并满刷防锈漆。
6.1.3 板上钻孔
先用U型台车拉运ALC板材至安装部位下面，将TU槽口里灰尘清理干净，在板材两端竖向靠通长角钢安装处各画一条线，在线中点（即板宽中点）处用扩孔钻头钻一通孔（垂直方向需有20mm活动空间），板两端各一种，扩孔某些深约25mm～30mm。
6.1.4 ALC外墙板吊装
在板材中间钻一通孔，用专用吊具锁住ALC板，再用电动葫芦或吊车将板材吊至安装部位。
6.1.5 ALC外墙板就位、安装钩头螺栓
将板材吊装对准螺栓就位、对准墨线靠紧钢柱。在螺丝一端放上ф50圆垫片，拧紧螺帽。
6.1.6 校正板材
按上述办法将一排板（一层或一间）安装完毕后，用靠尺或拉线、吊线进行检查，超过误差将螺栓松开进行校正，直至符合规定，拧紧螺帽。
6.1.7 板材修补
对板面和边角损坏部位用修补粉进行修补，最后规定板面平整、边角清晰。对板面螺栓洞应用修补粉分两次进行修补，第一次修补深度为20mm～25mm（也可用聚合物水泥砂浆）距表面8mm～10mm，待干后，再作第二次修补，至表面补平。6.1.8 外墙横缝安PE棒、打密封胶
外墙伸缩缝清理干净后刷一道丙乳液或密封胶底涂，填入PE棒，PE棒要竖直，打入密封胶均匀适量，用刮板一次刮直，不中断。
6.2 ALC内墙板安装工艺（横装）
ALC内墙板（横装）：构造验收 放线 加固钢材 安装ALC内墙板 修补
6.2.2 放线、刷防锈漆
依照图纸和验收拟定成果拟定外立面水平线和竖向线（弹出墨线），再分出各板位置线。钢材进场后，将所有钢材进行满刷防锈漆。
6.2.3 焊接通长连接角钢和托板
拉通长线焊接垂直方向通长角钢，按焊接操作规定和设计规定交替焊接，对于钢构造，通长角钢是焊于钢柱上；按设计位置焊接托板。保证同一层托板在同一水平线上。
6.2.4 焊门窗加固框
所有门窗洞口加固钢材在安装ALC板过程中穿插进行，并注意防止浮现扭曲变形。门窗洞口加固按设计位置就位，左右均焊在通长角钢上，双面对接焊缝和贴角焊缝。
6.2.5 板上钻孔
先用U型台车拉运ALC板材至安装部位下面，将TU槽口里灰尘清理干净，在板材两端横向靠通长角钢安装处各画一条线，在线中点（即板宽中点）处用扩孔钻头钻一通孔，板两端各一种，扩孔某些深约25mm～30mm。
6.2.6 ALC内墙板吊装
在板材中间钻一通孔，用专用吊具锁住ALC外墙板，再用汽吊或电动葫芦将板材吊至安装部位。
6.2.7 ALC内墙板就位、安装钩头螺栓
将板材吊装就位、对准墨线靠紧通长角钢。从板里面将钩头螺栓穿入孔中，使钩头钩在通长角钢上，在螺丝一端放上ф50圆垫片，拧紧螺帽。
6.2.8 校正板材
按上述办法将一排板（一层或一间）安装完毕后，用靠尺或拉线、吊线进行检查，超过误差将螺栓松开进行校正，直至符合规定，拧紧螺帽。
6.2.9 钩头螺栓焊接
将钩头螺栓和角钢接触面焊接起来。
6.2.10 焊缝防锈
将焊缝焊渣清除，满涂防锈漆。
6.2.11 板材修补
对板面和边角损坏部位用修补粉进行修补，最后规定板面平整、边角清晰。对板面钩头螺栓洞应用修补粉分两次进行修补，第一次修补深度为20mm～25mm（也可用聚合物水泥砂浆）距表面8mm～10mm，待干后，再作第二次修补，至表面补平，板内侧保存板缝。
6.3 ALC内墙板安装工艺（竖装）
ALC内墙板（竖装）：构造验收 放线 ALC板安装 校正 修补、填缝
6.3.1 放线
依照图纸和验收拟定成果拟定水平线（弹出墨线），再分出各板位置线。
6.3.2 运板、安装管板
用U型台车拉运ALC板材至安装部位，将管板杆件从板一端打入，距板侧边约100mm。另一端在线中点（即板宽中点）处用扩孔钻头钻一通孔，板两端各一种，扩孔某些深约25mm～30mm。
6.3.3 板材就位、调节
将ALC隔墙板接墨线位置就位，或在板下面垫两块木楔，用吊线和靠尺检查板垂直度和平整度，超过误差时用橡皮锤轻轻敲击调节至符合规定。
6.3.4固定管板、钩头螺栓
板材底部用射钉将管板固定在混凝土梁上，每个管板需1～2个射钉固定。板材顶部将钩头螺栓和角钢接触面焊接起来。
6.3.5 板材修补
对板面和边角损坏部位用修补粉进行修补，最后规定板面平整、边角清晰。
6.3.6 填缝
板顶、板底缝用较稠1:3水泥砂浆填实、抹平，ALC隔墙板板缝修补整洁（保存板缝）。
7．质量控制办法
7.1 质保体系
公司总工程师
何群

项目经理
魏彬

质量员、施工员（孙毅强）

一组长 二组长 三组长
覃勇 覃明康 魏才德
7.2 质量原则
ALC板材安装容许偏差及检查办法按下表：
序号
项目名称
容许误差
检查办法
1
墙面轴线位置
3mm
经纬仪、拉线、尺量
2
墙面垂直度
3mm
2m托线板，吊垂线
3
板缝垂直度
3mm
2m托线板，吊垂线
4
板缝水平度
3mm
拉线、尺量
5
墙面平整度
3mm
2m靠尺、塞尺
6
拼缝误差
1mm
尺量
7
洞口位移
±8mm
尺量
7.3 质量保证办法
7.3.1 认真熟悉图纸，熟悉现场，搞好二级交底，设计人员向项目经理和施工技术人员交底；技术员向施工班组交底，做到人人明白。
7.3.2 为提高施工质量和进度，做到每日由项目经理、现场管理人员，各代班组长组织开会，针对当天遇到问题进行讨论协商妥善解决，并对第二天工作进行预先筹划和安排，做到未雨绸缪。
7.3.3 建筑材料由材料员合理统筹安排并保管，应避免人为损坏及不必要挥霍。
7.3.4 搞好人员组织，按工程量、工期、复杂限度配备足量安装人员，合理分组，合理配备技术工种，保证工程顺利进行。
7.3.5 建立质量安全网络，由项目负责人牵头，专职质量管理员构成。负责对施工全过程，全方位进行监督和质量控制。
7.3.6 强化质量第一思想教诲，同步辅以质量惩罚，奖优罚劣。
7.3.7 贯彻质量保证办法，施工前做好技术培训，明确质量规定，制定好施工工艺，操作过程环节。
7.3.8 施工中坚持做一步检一步，保证质量。
7.3.9 安装中认真执行关于规范、规程，严格按照原则图集和设计图纸施工，特别要严格按照操作程序和使用规定材料施工。禁止随便变更和违规操作。
7.3.10 严格执行“三检”制度，自检、互检、专检，严格按国家关于施工验收规范及原则验收，做好检查记录。
7.3.11 由质量员对每一道工序进行施工质量验收，发现问题及时整治。
7.3.12 对故意忽视质量不执行工艺规范一经查实，予以重罚，直至开除。
7.4 施工质量详细办法
7.4.1 依照施工图纸及总包提供轴线放线，完毕后，请质量员检查，合格后，上报监理，经检查合格后，才干进行下道工序施工。
7.4.2 放线时，不得浮现不大于200mm窄幅板，如遇到特殊状况，需上报监理，确认后方可施工。
7.4.3 ALC板运送过程中，需要防止ALC板碰坏及损坏，对于超过规范破损原则需要及时更换，禁止安装在墙面上。
7.4.4 钢材不直要事先调直，保证钢材焊接必要在同一平面，托板焊接必要按设计节点进行焊接，对钢材焊接部位进行检查，防止浮现虚焊、少焊，并及时做好钢材防锈。
7.4.5 外墙板安装前，检查外墙总体长度，以便统一拟定竖缝宽度。
7.4.6 外墙板切割拼接时，应弹好切割控制线，认真操作，不得出线波浪形状，以免影响外墙美观。
8．安全文明控制办法
8.1 安全保证体系
项目经理
魏彬

安全员、施工员（陈英玉）

一组长 二组长 三组长
覃勇 覃明康 魏才德
8.2 安全保证办法
8.2.1 坚决贯彻执行国家“建筑安装安全技术操作规程”和“建筑安全技术管理条例”。
8.2.2 执行项目安全责任制，即贯彻“谁主管谁负责”责任制。
8.2.3 贯彻做好现场管理，道路要顺畅，ALC板和钢材堆放要整洁，平稳。
8.2.4 加强全员安全教诲，设立安全警标，树立“安全第一”思想，人人熟悉安全操作规程，做到上班安全交底，下班安全检查，做到人人讲安全，时时讲安全。
8.2.5 进入施工现场必要戴安全帽，高空作业必要挂好安全带，禁止冒险作业，保证高空作业安全。
8.2.6 高空作业人员应经医务部门检查，患有高血压，心脏病，贫血及其她不适合高空作业人员不得从事高空作业。
8.2.7 从事专业技术工种（电工、电焊等）必要持证上岗，禁止无证人员擅自操作。特别要保证用电安全，起吊安全。
8.2.8 施工现场脚手架，防护办法，安全标志和警告牌，不得擅自拆动，要经工地施工负责人批准。
8.2.9 禁止酒后作业，禁止施工中打闹玩笑，禁止抛丢工具材料
8.2.10 施工现场洞，坑，沟等危险处，应有防护办法或明显标志。
8.2.11 电动葫芦每天使用前，先检查固定在脚手架上与否牢固；电动葫芦在使用过程中需要随时检查钢丝绳及挂钩等部位，如有损坏应及时更换。
8.2.12 吊装时，要保证吊挂点和支承构件有足够承载能力，不能盲目悬挂，保证稳妥安全。
8.2.13 经常检查配电箱、电焊机、切割机、卷扬机等电气设备安全及线路安全，禁止使用破损电线，禁止乱拉乱接，防止设备损坏伤人和漏电伤人。
8.2.14 脚手架上不得随意乱放工具材料，防止坠落伤人。
8.2.15 施工垃圾当天清理至垃圾堆放指定地点，在施工过程中做到文明施工。
8.2.16 事故紧急解决流程：全力急救受伤人员，采用补救办法，减少人员及财产损失，同步上报现场负责人，项目经理，监理及业主方。
9．工期保证办法
9.1 工期目的在保证工程质量、安全前提下缩短，是提高公司经济效益和社会效益核心。为此，咱们加大人力、设备、财力资源投入，实行目的管理，均衡生产，网络控制，保证准时竣工。
9.2 公司将本工程列入重点工程，严密组织，科学安排，坚持日平衡、周调度、月总结，保证总进度筹划实现。
9.3 开工前准备工作要细致、到位，按筹划分期分批组织机械、材料进场，认真执行季节施工保证办法，保证场区道路畅通，减少气候因素对工期导致影响，保证施工顺利进行。
9.4 制定和执行岗位责任制制度，做到每个岗位均有筹划，且严格贯彻执行。
9.5 依照现场状况，合理划分施工段，均匀组织流水施工，保证工序合理衔接，提高工效，缩短工期。
10．墙板开槽、洞及修补注意事项
10.1 在ALC墙板上钻孔、切锯时，均应采用专用工具，不得任意砍凿。
10.2 在ALC板上开槽时，应沿板纵向切槽，深度不不不大于1/3板厚；当必要沿板横向切槽时，外墙板槽长不不不大于1/2板宽，槽深不不不大于20mm，槽宽不不不大于30mm，但板材主筋应保存，不能切断。
10.3 墙板上后开洞尺寸，宽度不不大于1000mm时，应视详细状况予以加固。
10.4 修补前，先将切口处直角倒出坡口，用专用修补材料进行修补；如有特殊规定，水泥砂浆修补可凹进板面20mm，再用专用修补材料抹平。
10.5 板材在施工和搬运过程中缺棱掉角，小面积用专用修补粉修补；大面积用粘结剂打底，1：3水泥砂浆摸至表面10mm，再用专用修补材料抹平。
10.6 ALC板图纸以外开洞、开槽、修补均由其她单位施工。
11．成品保护办法
11.1 ALC板应由工厂直接运至施工现场，当进入施工现场后应减少转运。因墙体内侧不做涂料，ALC板堆放处场地需满铺彩条布，减少污染。
11.2 板材堆放、装卸和起吊，应使用专用机具，运送时应采用良好绑扎办法。
11.3 ALC板材施工现场堆放场地应接近安装地点，选取地势坚实、平坦、干燥之处，并不得使板材直接接触地面，下部用加气块或方木支垫。
11.4 在ALC墙板上钻孔切锯时，应严格遵守规定，均应采用专用工具，不得任意切凿。
11.5 安装完毕墙体做好标记牌，提示成品保护，并派管理人员现场巡视。
11.6 其她单位施工时需对ALC板进行成品保护，如导致墙体损坏和墙体污染，则责任单位负责维修或补偿。
12．与总包施工配合
12.1总包方提供堆放进场材料场地，并保证卸货地点与作业施工部位道路畅通，减少因道路不畅和颠簸导致板材破损。
12.2 总包方提供厂房标高基准线、轴线等。
12.3 总包方提供施工后垃圾材料堆放场地。
12.4 总包方提供暂时用水、用电、工地仓库及工人住宿等。
12.5 室内混凝土垫层浇筑完毕，保证ALC板材拉运使用。
12.6 厂房四周外围场地保证下雨天也能畅通，保证17m长货车及20T吊车能通行及卸货。
