综合项目施工现场排水专项方案.doc

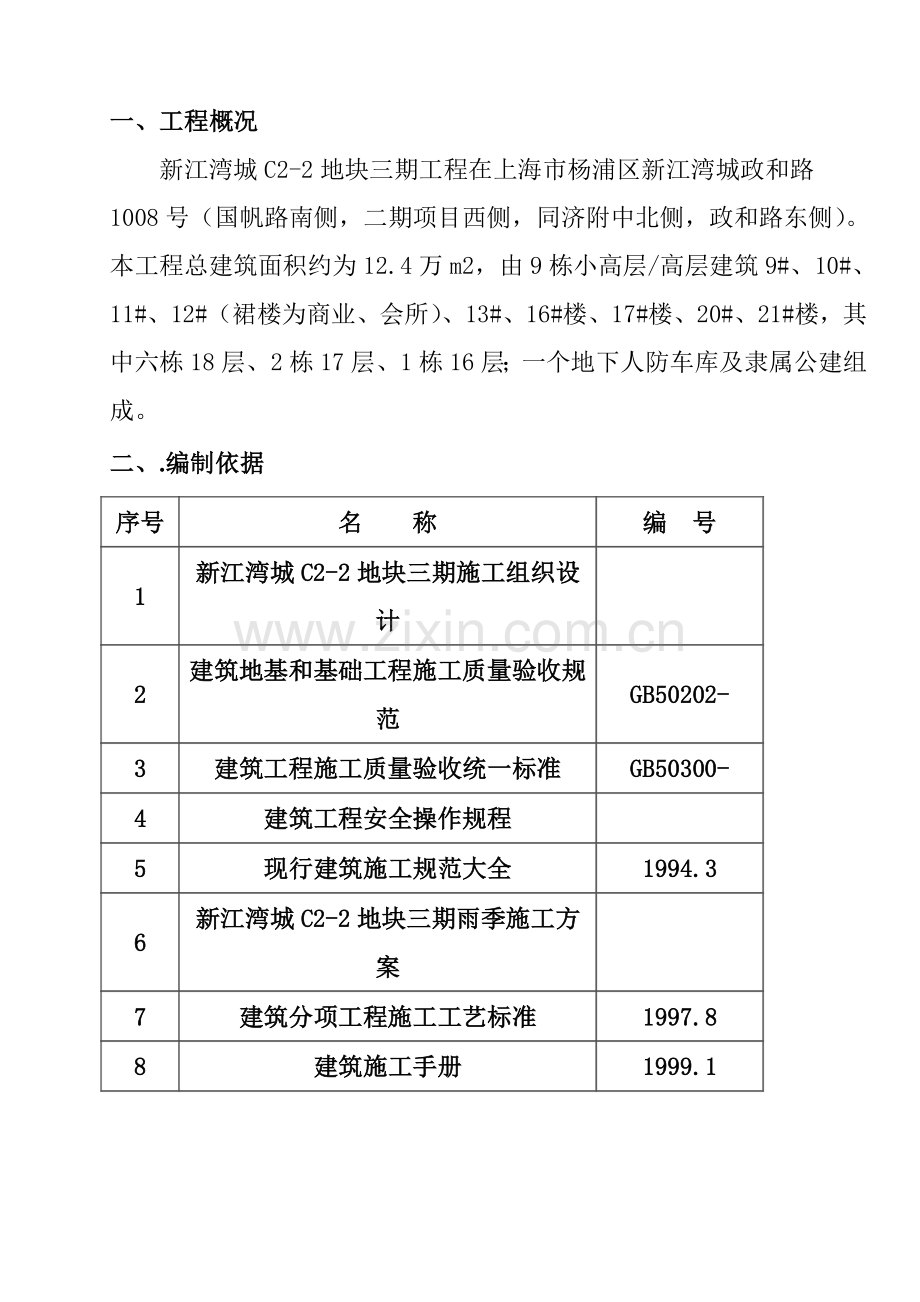

一、工程概况
新江湾城C2-2地块三期工程在上海市杨浦区新江湾城政和路1008号（国帆路南侧，二期项目西侧，同济附中北侧，政和路东侧）。本工程总建筑面积约为12.4万m2，由9栋小高层/高层建筑9#、10#、11#、12#（裙楼为商业、会所）、13#、16#楼、17#楼、20#、21#楼，其中六栋18层、2栋17层、1栋16层；一个地下人防车库及隶属公建组成。
二、.编制依据
序号
名 称
编 号
1
新江湾城C2-2地块三期施工组织设计

2
建筑地基和基础工程施工质量验收规范
GB50202-
3
建筑工程施工质量验收统一标准
GB50300-
4
建筑工程安全操作规程

5
现行建筑施工规范大全
1994.3
6
新江湾城C2-2地块三期雨季施工方案

7
建筑分项工程施工工艺标准
1997.8
8
建筑施工手册
1999.1
三、施工安排
3.1人员布署
3.1.1成立排水领导小组，组建排水作业队，针对工程特点做好准备工作和应急工种。为了确保安全生产及施工质量，，现场由专员负责巡查，发觉问题立即汇报，立即处理，以免留后患。
3.1.2排水领导小组及作业队员以下：
组长：姚兵
组员：匡逢春、田如戈、林日林、叶成林、张清、戴启强、秦建华、刘新华
排水作业队由现场电工、泥工班、杂工班组成：
电工责任人：王贤辉
泥工班责任人:胡亚伟
零工班责任人：田广大
3.1.3排水工作劳动力配置：
雨期施工劳动力需用量表
序号
工 种
人 数
备 注
1
电 工
3
值班电工
2
泥工班
5

3
杂工班
10

3.2工作安排
由组长姚兵全方面负责排水工作，关键有排水领导小组及突击队员建立和管理、排水设施部署及施工安排、人员安排及调度、排水设备及材料安排等。
匡逢春负责现场道路、各号楼四面、各工种操作棚、塔吊基础，落地脚手架基础、配电箱周围、排水沟等临时设施范围日常检验和排水、清理作业。
田如戈、林日林、叶成林、张清作为各施工阶段施工员负责其施工范围内排水、疏通、及预防流水进入施工部位。
秦建华负责排水所用设备、材料、劳保用具采购。
刘新华负责排水设备保养、维修。
戴启强负责排水所用设备、材料、劳保用具保管和发放。
电工负责排水作业时水泵及照明设备临时安装。
各班组责任人负责现场排水作业人员及作业内容安排和实施。
3.3施工现场排水系统部署
依据施工现场情况及市政污水接口位置，施工现场排水系统部署以下（具体详见《橡树湾三期施工现场临时排水系统图》：
靠近西、南、北围墙边、库房区门前及3#大门前维护重力坝东侧做排水沟，排水沟坡度0.2%。1#、2#、3#大门处各设置三级沉淀池一个。南围墙和库房区门前排水沟排至2#大门处三级沉淀池内，经沉淀后直接排入市政污水管网；西围墙排水沟排至1#大门处三级沉淀池内，经沉淀后直接排入市政污水管网；北围墙3#大门西侧排水沟和3#大门前维护重力坝东侧排水沟排入3#大门处三级沉淀池内，经沉淀后由水泵抽至上部水箱内循环利用（用于清洗现场出入车辆），在无清洗车辆时，由水泵抽至北围墙3#大门东侧排水沟直接排入市政污水管网。
3.4施工资源计划
排水关键设备、材料需用量表计划
序号
材料名称
单位
数量
备 注
1
塑料布
卷
20

2
3级配电箱
组
5

3
水龙带
卷
30

4
电缆线
M
200

5
潜水泵
台
10
排水用
6
铁 锹
把
30

7
雨 衣
件
20
含雨鞋，发抢险队员，其它在现场存放
四、排水施工方法及注意事项
4.1施工道路及临时设施
4.1.1由专员进行日常巡视检验，施工道路及临时设施周围发觉有积水现象，立即请示组长安排排水作业，排水作业现场有专员负责，确保积水排至排水沟内，不得随意排到施工场地。
4.1.2排水沟、三级沉淀池应定时安排清淤、清堵工作，以确保排水沟通畅。
4.1.3塔吊基础、落地脚手架基础雨后应积水巡视检验，立即安排排水作业。避免基础被水浸泡后造成安全事故。
4.1.4配电箱不安放在低洼处，避免流水进入造成短路、漏电现象。
4.1.5楼房四面应立即进行回填土作业，回填土标高应高于周围地面标高15—25cm，并做成斜坡。
4.2基坑开挖防、排水
4.2.1基坑开挖时和开挖后，对基坑周围情况进行巡视检验，立即进行排水、周围封堵确保无流水进入基坑内。
4.2.3基坑开挖时，坑内周围临时排水沟、集水井部署应立即跟进，有流水、雨水时立即安排排水作业。
4.2.3基坑开挖时，如地下水过多、流沙情况出现，应立即和围护施工单位联络，进行井点降水和必需处理。
4.2.4基坑所排出积水可排入临近井点降水沟槽，或直接排入排水沟。不得随意排放施工场地。
4.2.5雨季施工要掌握天气情况，方便提前安排开挖时间、次序，准备排水设备、材料。
4.2.6基坑开挖前应掌握开挖部位及周围供水、排水管道情况，并联络相关单位进行处理。开挖时应注意保护。
4.3建筑物内防、排水
4.3.1电梯井、集水井存有积水时，应立即安排排水作业。
4.3.2各层施工用水需设置可靠、灵活阀门，不使用水时必需关闭阀门，下班时进行检验。
4.3.3施工用水所用水管应无破损，避免出现漏水现象。有损坏水管应立即进行维修，更换。
4.3.4屋顶层留有孔洞处，做10—20cm砼翻边，孔洞加盖封堵，预防雨水及施工用水沿孔洞流下。
4.3.5楼层内砌体、抹灰施工时，干粉砂浆拌制地点不应选在靠近电梯井、预留孔洞处。
4.4排水设备、材料使用及保管
4.4.1排水所用设备、材料必需按组长要求配置齐全。
4.4.2设备、材料由专员负责保管、发放及作业完工后收回。有损坏材料立即进行维修或更换。
4.4.3水泵、配电箱等设备由电工定时进行检验、维修。确保使用时安全、正常运转。
