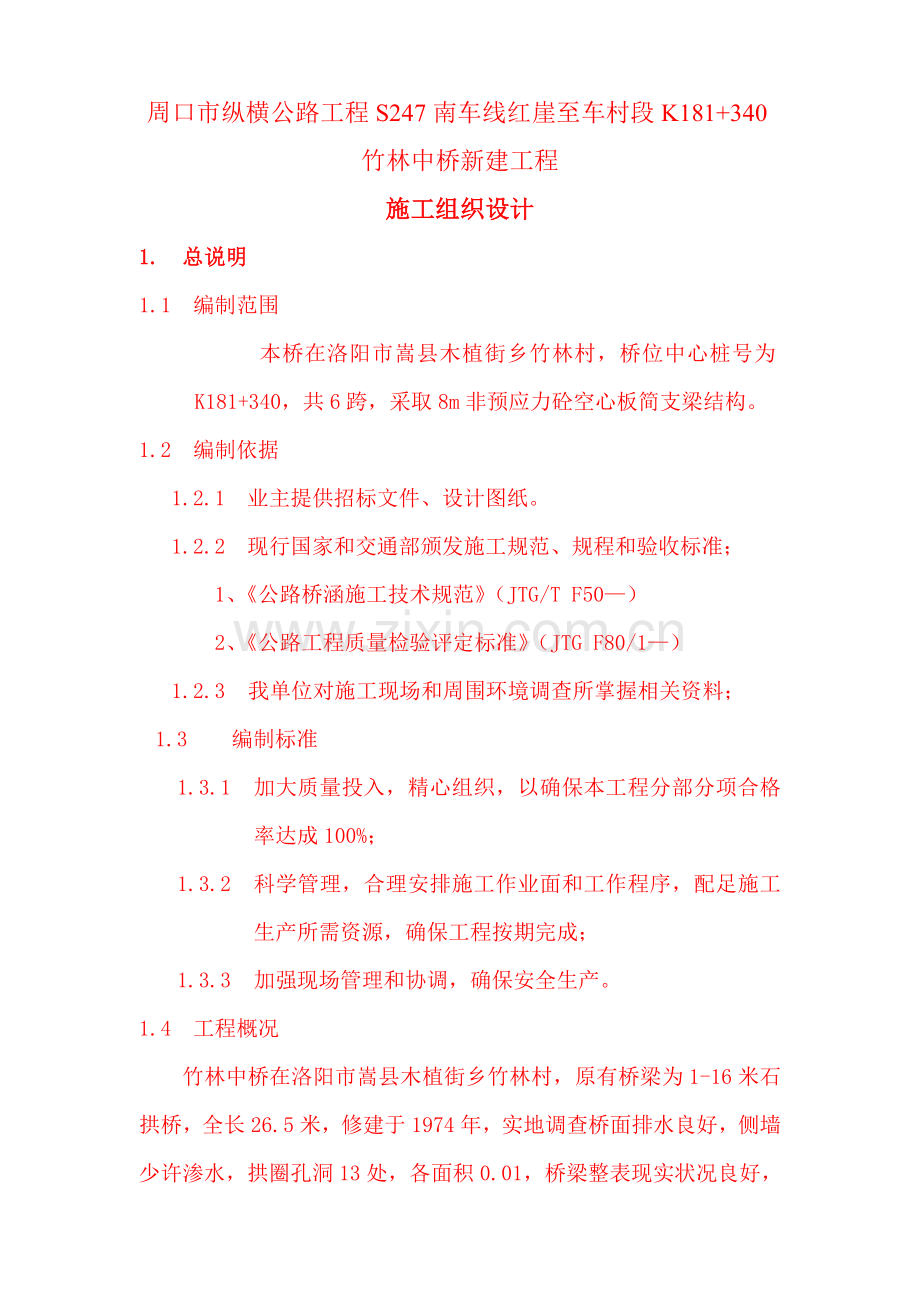

周口市纵横公路工程S247南车线红崖至车村段K181+340竹林中桥新建工程
施工组织设计
1. 总说明
1.1 编制范围
本桥在洛阳市嵩县木植街乡竹林村，桥位中心桩号为K181+340，共6跨，采取8m非预应力砼空心板简支梁结构。
1.2 编制依据
1.2.1 业主提供招标文件、设计图纸。
1.2.2 现行国家和交通部颁发施工规范、规程和验收标准；
1、《公路桥涵施工技术规范》（JTG/T F50—）
2、《公路工程质量检验评定标准》（JTG F80/1—）
1.2.3 我单位对施工现场和周围环境调查所掌握相关资料；
1.3 编制标准
1.3.1 加大质量投入，精心组织，以确保本工程分部分项合格率达成100%；
1.3.2 科学管理，合理安排施工作业面和工作程序，配足施工生产所需资源，确保工程按期完成；
1.3.3 加强现场管理和协调，确保安全生产。
1.4 工程概况
竹林中桥在洛阳市嵩县木植街乡竹林村，原有桥梁为1-16米石拱桥，全长26.5米，修建于1974年，实地调查桥面排水良好，侧墙少许渗水，拱圈孔洞13处，各面积0.01，桥梁整表现实状况良好，此次为拆除新建。

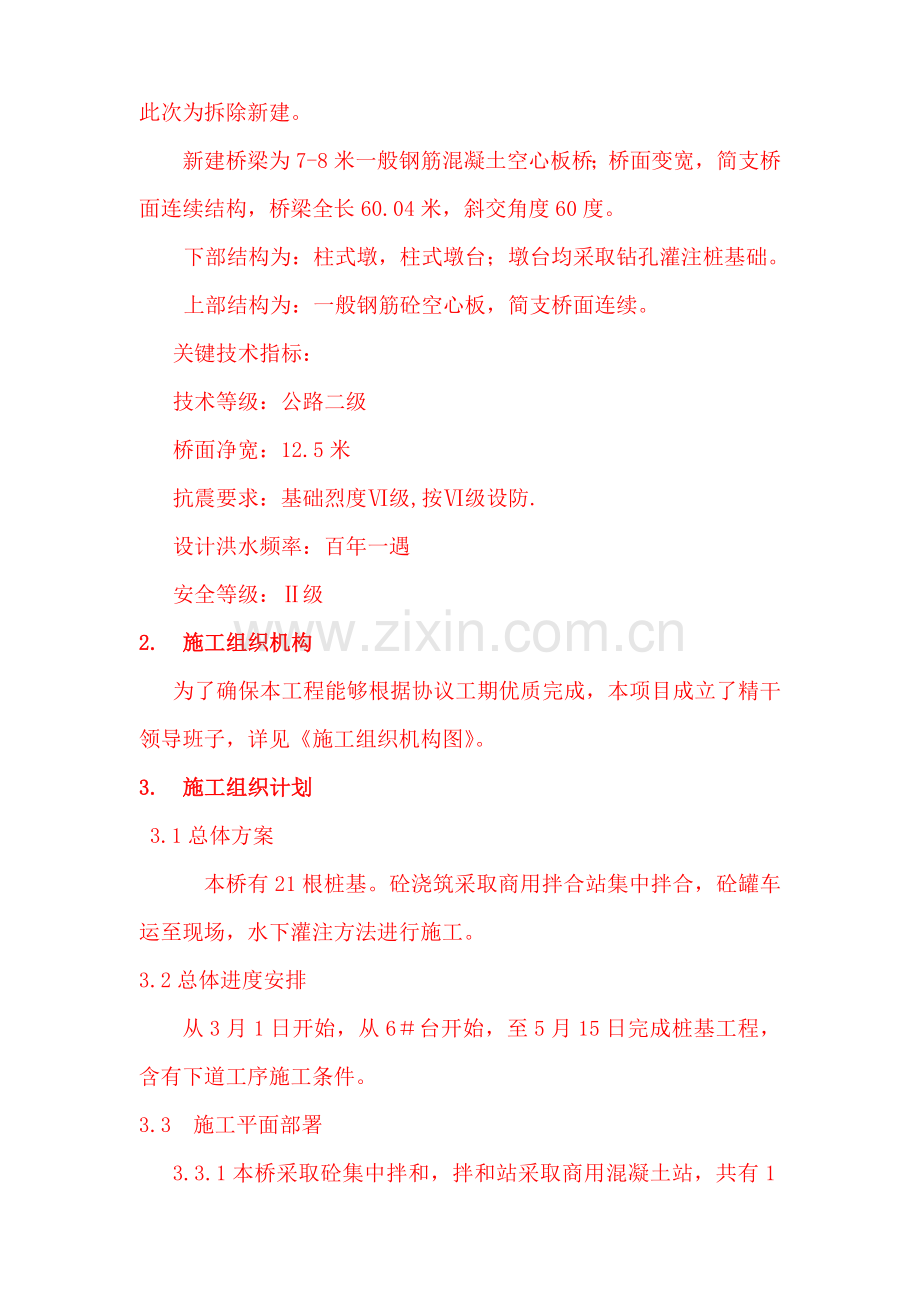

新建桥梁为7-8米一般钢筋混凝土空心板桥；桥面变宽，简支桥面连续结构，桥梁全长60.04米，斜交角度60度。
下部结构为：柱式墩，柱式墩台；墩台均采取钻孔灌注桩基础。
上部结构为：一般钢筋砼空心板，简支桥面连续。
关键技术指标：
技术等级：公路二级
桥面净宽：12.5米
抗震要求：基础烈度Ⅵ级,按Ⅵ级设防.
设计洪水频率：百年一遇
安全等级：Ⅱ级
2. 施工组织机构
为了确保本工程能够根据协议工期优质完成，本项目成立了精干领导班子，详见《施工组织机构图》。
3. 施工组织计划
3.1总体方案
本桥有21根桩基。砼浇筑采取商用拌合站集中拌合，砼罐车运至现场，水下灌注方法进行施工。
3.2总体进度安排
从3月1日开始，从6＃台开始，至5月15日完成桩基工程，含有下道工序施工条件。
3.3 施工平面部署
3.3.1本桥采取砼集中拌和，拌和站采取商用混凝土站，共有1台750L强制式拌和机组成，砼运输采取3台13m3砼运输罐车，能充足确保灌注基桩时所需砼数量和质量。
3.3.2钢筋加工场在桥位一侧空地上，这么能够节省用地，便于施工。
3.3.3全桥用电采取一台200kw变压器，供钢筋制作等用电。
3.3.4 拟在桥位左边缘路线方向修一条5m宽便道，纵贯整座中桥，方便施工时，浇筑砼运输罐车及其它施工车辆、人员能顺利抵达施工点。
4. 施工组织设计目标
4.1质量目标
本工程必需严格实施国家和部委公布相关施工技术规范，严格按设计图纸及本工程项目所要求技术规范施工。施工过程中将精心组织、精心施工，确保创优标准。
分项工程验收合格率达成100%，分部工程验收合格率达成100℅。
4.2安全目标
杜绝因公死亡事故和重伤事故，轻伤事故频率控制在1‰以内，杜绝重大交通、机损、水灾、溺水、坠落等事故。
4.3工期目标
即3月3日至6月15日。
5.关键施工方法
5.1桩基工程施工工艺次序图。
5.2 本桥钢筋骨架采取现场加工成型，用汽车起重机吊装。
5.3 桩基钢筋制作、绑扎
桩基在施工时严格按图纸进行桩基钢筋加工，钢筋绑扎和焊接按要求进行,并制作混凝土钢筋台定位钢筋，确保钢筋竖直度。钢筋制作安装时满足以下技术要求：
1）、钢筋表面应洁净、无锈污；
2）、钢筋应平直无局部弯折，成盘钢筋和弯曲钢筋均调直后再进行下料加工；
3）、钢筋接头采取电弧焊，采取双面焊缝，焊缝总长度大于5d（d为钢筋直径）；
4）、钢筋接头设置在内力较小处，并错开部署，错开长度大于35d且大于50cm，焊接接头长度区段内接头面积小于50%；
5）、钢筋交叉点用铁丝绑扎牢靠，必需时可电焊焊牢；
6）、钢筋位置正确及保护层厚度符合设计要求。
7）、在浇筑砼前，应对已安装好钢筋进行检验，确保其位置正确，安放牢靠；
8）、钢筋制作及绑扎许可误差：
编号
项目
许可误差
1
受力钢筋顺长度方向加工后全长
±10
2
弯起钢筋各部分尺寸
±20
3
箍筋各部分尺寸
±10
4
受力钢筋两排以上排距
±5
5
同排受力钢筋间距
±20
6
箍筋、横向水平钢筋间距
±10
7
钢筋骨架长度
±10
8
钢筋骨架宽度、高度
±5
9
弯起钢筋位置
±20
10
保护层厚度
±10
5.4 砼浇筑
5.4.1砼运输
砼由砼搅拌站集中拌适用砼罐车运到施工现场，吊车配合施工.
5.4.2砼浇筑
桩机钻孔灌注桩施工方法
1施工放样
①按设计图纸要求，用全站仪放出每桩桩位，平整场地.
②技术要求：孔中心位置：单排桩50mm，群桩100mm。
2护筒埋设：
护筒埋设时，其中心线应和桩中心线重合，平面许可偏差为50mm，护筒要有足够强度，且不漏水，内径比桩径大200—400mm，四面用粘质土分层扎实，高出地面0.3m，埋置深度为2—4m，护筒连接处无突出物，耐压、拉。
3护壁泥浆调制及使用要求：
钻孔泥浆由水、优质粘土（或膨润土）和加入合适添加剂配制而成，其性能依据不一样地层及水位高低和钻孔方法不一样而进行调整,泥浆比重基础上控制在1.2—1.4之间。
4钻孔施工：
①钻机就位前，先对钻孔各项准备工作进行检验，且钻机安装后底座和顶钻应平衡，在钻孔中不能发生位移或沉陷。
②钻孔开始后连续作业，立即填写钻孔施工统计，注意在土层改变处取土样，并和地质剖面图校对，
③立即对钻孔泥浆进行检验和试验，不合要求时，立即调整泥浆各项指标，以确保孔壁稳定性。
5清孔及终孔检验
①在钻孔深度达成设计标高后，对孔深、孔径进行检验，符合质量要求后，开始清孔，清孔后沉渣厚度小于50mm,泥浆比重小于1.1，含砂率小于2%。
②清孔完成吊入钢筋骨架后，再次检验泥浆性能指标和孔底沉淀厚度，超出要求时，进行二次清孔，并经监理检验签字。
③清孔时，保持孔内水头，预防坍孔。
④清孔后，对孔位、孔深、孔径、孔形、竖直度、泥浆沉淀厚度孔底地质进行检验，当发觉问题时，向监理工程师汇报并提出补救方法，取得监理工程师认可后再进行作业。经检验确定桩孔满足设计要求后，立即填写终孔检验单，并经监理工程师签认后，进行下步工序施工。
6灌注水下砼：
①材料要求
水泥：选择硅酸盐水泥和一般水泥，抗压强度不低于P.O 42.5，砾石选择质地坚硬砾石作粗骨料，无风化石和泥块。
砂：选择粒径在5mm以下质地坚固中粗砂，含泥量等杂质含量符合要求要求。
水：选择不影响水泥凝结、硬化和使钢筋锈蚀水，且氯离子含量小于200mg/L。
②导管采取直径350mm钢管组成，各管节连接处不能漏水。
③砼拌制：在集中拌和场内拌和,混凝土运输车运至施工点。强制式拌和机严格根据施工配比拌制砼。每次拌和时间不能不于1.5min，配料许可偏差为：水泥：±2%，粗、细骨料±3%，水、外加剂：±2%。
④砼运输：采取砼搅拌车将砼送至浇筑地点。
⑤砼浇筑：首批砼数量应满足埋管深度≥1.0m，且连续灌注。在灌注过程中保持孔内水头，且导管埋深控制在2—6m。同时灌注过程中采取严格方法预防钢筋骨架上浮。在灌注过程中立即检验砼坍落度(180mm—220mm)。
⑥为确保砼质量，灌注桩顶标高比设计高出0.5m-1m，多出部分在接桩施工前凿除。残余桩头无松散砼。
⑦在灌注过程中，将孔内溢出水或泥浆引流至水外，预防污染水域。
⑧7d声测合格后，再进行下一道工序施工。
6.质量确保方法
为了加强工程质量管理，建立健全工程质量确保体系，落实岗位责任制，确保我标所承建工程项目达成全优目标，我部成立了以总工为组长、质检工程师为副组长施工质量巡查领导小组，同时制订了具体工程质量巡查措施及奖罚细则。具体方法有：
1、全桥施工严格按规范进行；
2、严格控制施工前和施工过程中质量，从提升工序质量，来确保工程质量。施工中实施，上道工序完成并检验合格后，再进行下道工序施工；
3、施行质量全方面管理，关键部位和关键工序责任到人，严格控制；
4、推行逐层交底制度；
5、做好自检、互检、交接检和专检工作；
6、严格控制原材料质量。施工前对工程采取全部原材料进行严格检验，并报请监理工程师审批，经同意后再投入使用；
7、完善经济责任制，严格实施要求奖惩制度；
8、加强质量教育，从而提升全体职员质量意识。
7 安全保障组织机构和人员配置
7.1 安全确保体系框图：（附后）
7.2 安全保障组织机构图：
安全保障组织机构图
综合
办公
室主
任
工程
管理
部部
长
生产经理
各施工队队长
项目总工程师
项目经理
各工班（组）长、兼安全员
操作人员自检、互检、并接检
7.3 人员配置：
安全保障小组由项目经理任主任，项目总工程师担任副主任，工程管理部、生产经理、综合办公室负责、各施工队队长任组员，各班有兼职安全检验员，全部施工人员参与施工安全检验，以达成保障安全之目标。
8 安全文明保障检验程序和保障方法
竣 工 检 查
1.总结施工生产过程中安全生产经验,对于成功经验控制措施进行推广;
2.找出施工过程中安全管理微弱步骤,制订对策转入下一PDCA循环;
3.做好总结评选工作
监督落实党团员在安全生产中模范作用，安排检验总结月、季年度思想政治工作时要同时安排检验总结安全生产中思想政治工作，宣传报导安全生产中好人好事好经验，批语揭露违章违纪人和事，发明良好安全风气，搞好工地及驻地安全宣传开展党员双带和党员身边无事故活动，坚持党内团内评先安全有否决权。
建立健全劳动保护监督检验组织,主动开展群众性安全活动,实施推广红、黄通知书，参与安全检验，参与事故调查分析处理，筑起安全生产第二道防线。
十 二 项 安 全 生 产 制 度
1.安全生产责任制 7.安全技术交底制
2.班前安全讲话制 8交接班制
3.周一安全活动制 9安全操作挂牌制
4.安全设计制 10安全生产检验制
5.临时设施检验验收制 11.职员伤亡事故汇报制
6.安全教育制 12.安全生产奖惩制
施工过程中检验
1.安全设计、安全技术方法是否人人明白，心中有数；
2.安全操作挂牌制度是否落实；
3.安全操作规程和安全技术方法实施情况；
4.现场事故隐患整改情况；
5.现场违章指挥、违章操作监督检验；
6.周一安全活动及班前讲话是否正常；
7.搞好信息反馈工作。
建立组织确保制度，做好职员安全思想教育，把安全生产列入议事日程，常常了解安全生产情况，从中了解党组织确保监督作用和党员先锋作用，发觉问题，有针对性地提出加强安全工作方法。
开 工 前 检 查
1.施工组织是否有安全设计及安全技术方法；
2.施工机具是否符合技术和安全要求；
3.安全防护方法是否符合要求；
4.施工人员是否经过培训；
5.施工方案是否经过交底；
6.安全生产责任制是否落实；
7.施工中可能发生危险是否有预防方法。
1.对职员进行安全生产宣传教育
2.组织职员开展群众性监督检验活动
3.组织开展预防事故群众活动
4.加强技术业务培训指导，努力发挥群众劳动保护组织作用
5.发动和组织职员学习劳动保护法律、政策知识，提升自我防护能力，对法规实施全过程实施，全员监督和群防群治
1.抓好安全日常管理
2.建立健全安全生产责任制
3.落实安全生产责任制
4.开展常常性安全生产活动
安全生产委员会
经 理
副经理
总工程师
安检工程师
制
度
保
证
工作确保
组织确保
群众组织
安
全
保
证
体
系
雨季施工和农忙季节工作安排
依据桩基工程总体工期安排，施工要经历雨季和农忙季节。为确保工程施工不受影响，采取以下方法：
1 雨季施工安排
依据当地气象资料，具体安排工程施工。
1.1雨季施工:尽早疏通周围排水系统，和自然沟开通顺接，保持流水通畅，施工用料备足。
1.2加强防洪方法，设置防洪机构，安排人员日夜值班，关键工程专员看管，发觉险情立即处理，并向相关方面汇报。
1.3 贮备多种防险、防洪、抢险物资，以备使用。
2 农忙季节工作安排
2.1 主动和地方政府联络，取得地方政府支持，使工程不受影响，顺利施工。
2.2 对于主河道桩基工程，提前安排施工，尽早完工。
2.3 工程使用当地材料，在农忙前备足，确保工程均衡生产，对职员休假妥善安排，确保出勤及出工率。
竹林中桥
施工组织机构图
项目经理
质量负责
生产负责
技术负责
模
板
班
砼
班
质
检
员
钢
筋
班
试
验
员
测
量
员
电
工
钻孔灌注桩施工工艺步骤图
泥浆沉淀池
砼运输
泥浆备料
向孔中注清
水或泥浆
检测调整
泥浆指标
泥浆池
供水
试拼装检验导管
砼检验
钢筋骨架制作
测量砼面高度
设置隔水栓
钢筋骨架吊装
钻孔检验
灌注水下砼
拔除护筒
设置导管
设置钢筋骨架
检验修补钻头
钻机钻头准备
钻机就位
制作护筒
清孔
钻进
埋设护筒
桩位放样
