1、建筑施工附着升降脚手架安全技术规程DGJ08-905-991 总 则 1.O.1 为加强建筑施工附着升降脚手架设计、制作、使用、检查管理以及保证施工安全,特制定本规程。 1.O.2 附着升降脚手架是指采用各种形式架体构造及附着支承构造、依托设立于架体上或工程构造上专用升降设备实现升降施工外脚手架。 1.0.3 本规程合用于在高度不大于15Om高层、超高层建筑物或高耸构筑物上使用并不携带施工外模板附着升降脚手架。对使用高度超过150m或携带施工外模板附着升降脚手架,应对风荷载取值、架体构造等方面进行专门研究后作出相应加强设计。 1.O.4 附着升降脚手架设计、制作、使用、检查除应遵守本规程外,还

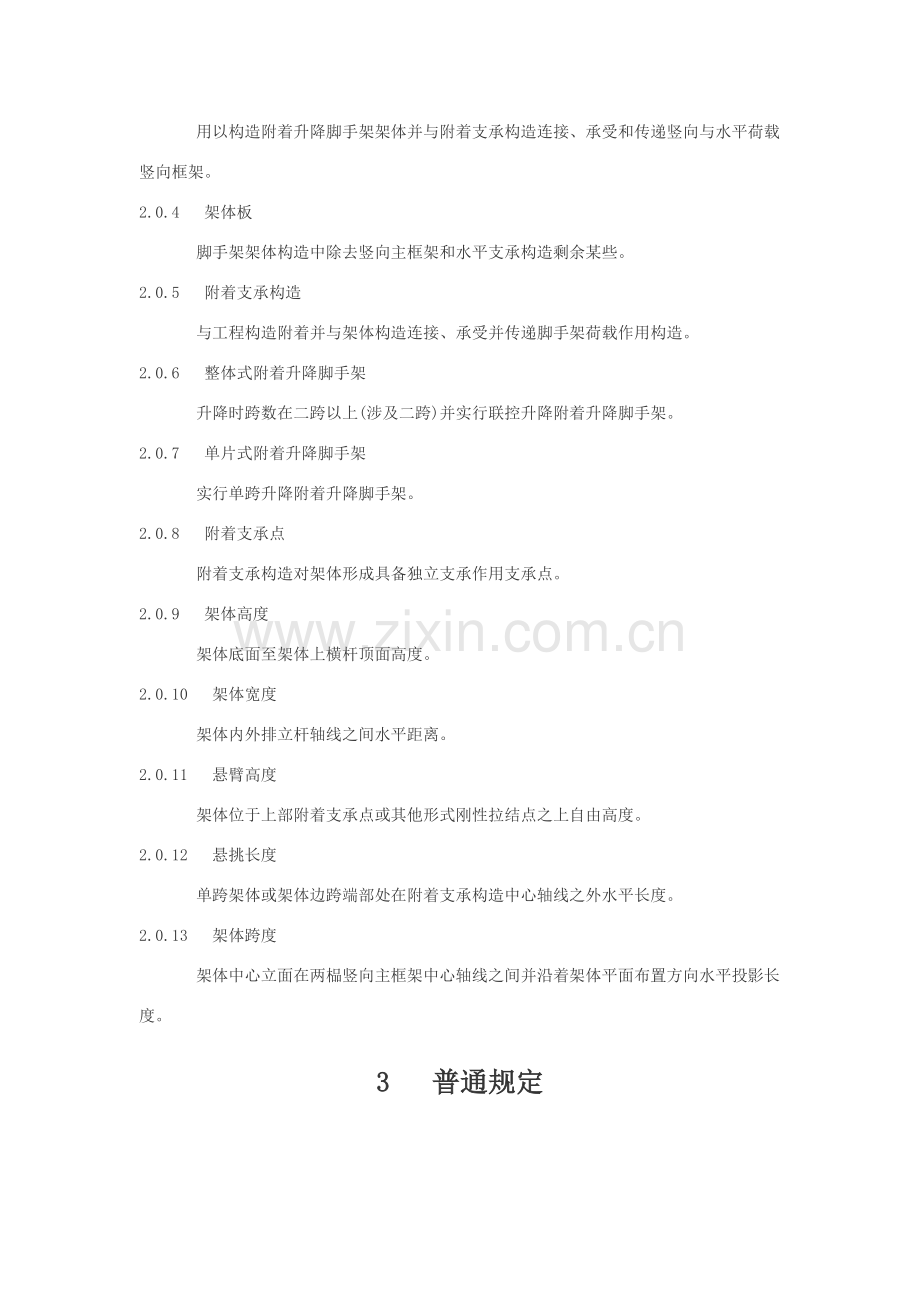

2、应遵守其她有关现行国家和上海市规范、规程、原则和规定。2 名词、术语2.0.1 架体构造 附着升降脚手架架体构成构造,普通由竖向主框架、水平支承构造和架体板构成2.0.2 水平支承构造 脚手架架体构造中承受架体竖向荷载,并将竖向荷载传至竖向主框架和附着支承构造传力构造。2.0.3 竖向主框架 用以构造附着升降脚手架架体并与附着支承构造连接、承受和传递竖向与水平荷载竖向框架。2.0.4 架体板 脚手架架体构造中除去竖向主框架和水平支承构造剩余某些。2.0.5 附着支承构造 与工程构造附着并与架体构造连接、承受并传递脚手架荷载作用构造。2.0.6 整体式附着升降脚手架 升降时跨数在二跨以上(涉及二
3、跨)并实行联控升降附着升降脚手架。2.0.7 单片式附着升降脚手架 实行单跨升降附着升降脚手架。2.0.8 附着支承点 附着支承构造对架体形成具备独立支承作用支承点。2.0.9 架体高度 架体底面至架体上横杆顶面高度。2.0.10 架体宽度 架体内外排立杆轴线之间水平距离。2.0.11 悬臂高度 架体位于上部附着支承点或其他形式刚性拉结点之上自由高度。2.0.12 悬挑长度 单跨架体或架体边跨端部处在附着支承构造中心轴线之外水平长度。2.0.13 架体跨度 架体中心立面在两榀竖向主框架中心轴线之间并沿着架体平面布置方向水平投影长度。3 普通规定 3.O.1 附着升降脚手架应具备足够强度和刚度且
4、构造合理架体构造,应具备安全可靠,适应于工程构造特点且满足支承与防倾规定附着支承构造,应具备可靠升降动力设备和能保证同步性能及限载规定控制系统或控制办法,应具备可靠防坠等方面安全装置。 3.0.2 在附着升降脚手架中采用升降动力设备、防坠装置、同步及限载控制系统等定型产品技术性能与安全度应满足附着升降脚手架安全技术求。 3.O.3 附着升降脚手架在保证安全前提下应力求技术先进、经济合理、以便施工。 3.O.4 各类附着升降脚手架设计时应明确其技术性能指标和合用范畴,使用中不得违背技术性能规定,扩大使用范畴。 3.0.5 使用附着升降脚手架工程项目必要依照工程特点及使用规定编制专项安全施工组织设
5、计,履行审批手续后予以执行。4 设计及计算4.1 普通规定 4.1.1 附着升降脚手架设计计算应执行本规程和现行建筑构造荷载规范(GBJ9)、钢构造设计规范(GBJl7)、冷弯薄壁型钢构造技术规范(GBJl8)、混凝土构造设计规范(GBJl0)、编制建筑施工脚手架安全技术原则统一规定以及其她关于原则和规定。 4.1.2 附着升降脚手架架体构造和附着支承构造应按以概率理论为基本极限状态设计法进行设计计算,承载力按下式进行计算:0SRS作用效应组合设计值;R构造抗力设计值; 0构造重要性系数,按脚手架构造设计时取0.9,按工程构造设计时取1.0。 4.1.3 附着升降脚手架升降机构中吊具、索具,按
6、机械设计容许应力设计法进行设计计算,即按下式进行计算: 设计应力; 材料容许应力; 4.1.4 附着升降脚手架应按其构造形式与构造特点拟定不同工况下计算简图;分别进行荷载计算、强度、刚度、稳定性计算或验算,必要时应通过整体模型实验验证脚手架架体构造强度与刚度。 4.1.5 附着升降脚手架设计除应满足计算规定外,还应符合关于构造及装置规定。 4.1.6 在满足构造安全与使用规定前提下,附着升降脚手架设计应尽量减轻架体自重。4.2 构造及装置规定 4.2.1 整体式附着升降脚手架架体尺寸应符合如下规定: 1 架体高度不应不不大于4.5倍建筑层高,架体每步步高宜取1.8m; 2 架体宽度不应不不大于
7、1.2m; 3 直线布置架体跨度不应不不大于8m,折线或曲线布置架体跨度不应不不大于5m。悬挑长度不适当不不大于1/4相邻跨架体跨度,最大值不得超过2m。悬挑长度超过l/4限值时,架体构造上必要采用相应办法,保证构造安全; 4 架体悬臂高度不适当不不大于4.8m,当悬臂高度超过4.8m时,架体构造上必要采用相应办法,保证构造安全; 5 架体全高与支承跨度乘积不应不不大于llOm2。 4.2.2 单片式附着升降脚手架架体尺寸应符合如下规定: 1 架体高度不应不不大于4倍建筑层高,架体每步步高宜取1.8m; 2 架体宽度不应不不大于1.2m; 3 架体跨度不应不不大于6m,悬挑长度不应不不大于1/
8、4相邻跨架体跨度; 4 架体悬臂高度在使用工况下与升降工况下均不应不不大于4.8m和1/2架体全高。 4.2.3 附着升降脚手架架体构造应符合如下规定: 1 单片式附着升降脚手架在相邻两个机位之间架体必要直线布置,实行互爬升降附着升降脚手架在工程构造转角部位应设计专门转角构造;整体式附着升降脚手架在相邻两个机位之间架体宜直线布置,当采用折线或曲线布置时必要进行力矩平衡设计与计算或进行整体模型实验; 2 架体跨度不不大于3.Om时,架体构造中必要设立水平支承构造,水平支承构造可采用水平桁架形式或水平框架形式; 3 架体在与附着支承构造相连竖向平面内必要设立具备足够刚度与强度定型竖向主框架。竖向主
9、框架不得采用普通脚手管和扣件搭设。竖向主框架与附着支承构造连接不得采用脚手扣件或碗扣方式; 4 架体内外立面应按跨设立剪刀撑,剪刀撑斜角为4560; 5 架体板内部应设立必要竖向斜杆和水平斜杆,以保证架体构造整体稳定性。 4.2.4 架体构造在下列部位应采用可靠加强构造办法: 1 与附着支承构造连接处; 2 位于架体上升降机构设立处; 3 位于架体上防坠装置设立处; 4 平面布置转角处; 5 遇到塔吊、施工电梯、物料平台等设施而断开或开洞处; 6 其她有加强规定部位。 4.2.5 附着升降脚手架架体安全防护办法应满足如下规定: 1 架体外侧必要用密目安全网(目/100cm2)围挡并兜过架体底部
10、,底部还必要加设小眼网;密目安全网及小眼网必要可靠固定在架体上; 2 每一作业层靠架体外侧必要设立防护拦杆、围护笆等防护设施; 3 使用工况下架体与工程构造外表面之间、单片架体之间间隙必要封闭,升降工况下架体开口处必要有可靠防止人员及物料坠落办法。 4.2.6 升降动力设备、防坠装置与架体构造连接应通过水平支承构造或竖向主框架来实现。正常使用工况下与升降工况下附着支承构造防倾构件与架体构造连接应通过竖向主框架来实现。 4.2.7 物料平台等也许增大架体外倾力矩设施必要单独设立、单独升降,不得与附着升降脚手架连接。 4.2.8 附着支承构造采用螺栓与工程构造连接时,应采用双螺母,螺杆露出螺母不应
11、少于3牙。螺栓宜采用穿墙螺栓,若必要采用预埋螺栓时,则预埋螺栓长度及构造应满足承载力规定。螺栓钢垫板应依照设计拟定,最小不得不大于lOOmmlOOmm8mm(厚)。 4.2.9 架体构造内侧与工程构造之间距离不适当超过0.4m,超过时对附着支承构造应予以加强。位于阳台等悬挑构造处附着支承构造应进行特别设计,保证悬挑构造与附着支承构造安全。附着支承构造应采用腰形孔、可调节螺杆等构造办法,以适应工程构造在容许范畴内施工误差。 4.2.10 附着支承构造与工程构造连接处混凝土强度规定应按计算拟定,并不得不大于ClO。 4.2.11 附着支承构造应有防止脚手架侧向移位构造办法。 4.2.12 附着升降
12、脚手架升降动力设备应具备满足附着升降脚手架使用规定工作性能,用于整体式附着升降脚手架升降动力设备应有相应同步及限载控制系统相配套。升降动力设备额定起重量不应不大于吊点最大设计荷载(不考虑荷载附加计算系数)1.8倍。 4.2.13 同步及限载控制系统应通过控制吊点实际荷载来控制各机位间升降差。吊点实际荷载变化值应不不不大于吊点最大设计荷载(不考虑荷载附加计算系数)50%。同步及限载控制系统应具备超载报警停机、失载报警停机等功能,并宜与防坠装置实现联动。中央控制台宜具备显示每一机位设立.荷载值、即时荷载值、机位状态等功能。升降时控制中心宜设立于工程构造上,对单片式附着升降脚手架,可通过人工控制来实
13、现同步升降。 4.2.14 整体式附着升降脚手架升降动力控制台应具备点控、群控等功能,采用电动系统时,控制台还应具备逐台工作显示、故障信号显示、漏电保护、缺相保护、短路保护等功能,并符合其她有关安全用电规定。 4.2.15 脚手架平面布置中,升降动力机位应与架体主框架相应布置,并且每一种机位设立一套防坠装置。防坠装置技术性能除满足承载力规定外,制动时间和制动距离应符合表4.2.15规定。 表4.2.15 防坠装置技术性能脚手架类别制动时间(秒)制动距离(mm)整体式附着升降脚手架0.280单片式附着升降脚手架0.5150 4.2.16 防坠装置可以单独设立,也可以作为保险装置附着于升降设施中。
14、 4.2.17 附着升降脚手架使用中除有防止坠落、倾覆设施外,还应结合工程特点采用防止其她事故保险设施。4.3 荷载 4.3.1 恒载原则值GK取值应按如下规定: 涉及架体构造、围护设施,作业层设施、固定于架体上升降机构及其他设备、装置等自重,可按现行建筑构造荷载规范(GBJ9)附录一拟定。对木脚手板、竹串片脚手板,考虑到搭接、吸水、沾浆等因素,取自重原则值为0.35kN/m2(按厚度50mm计)。 4.3.2 施工活荷载原则值QK取值应按如下规定: 使用工况下可按三层作业、每层2kN/m2或二层作业、每层3kN/m2计算。 升降工况与坠落工况下按作业层水平投影面积上0.5kN/m2计算。 4
15、.3.3 风荷载原则值WK按下式计算: WK=kzszWo其中: k按5年重现期计算风压折减系数,取k=0.7,对某些特殊状况可采用高于0.7值,但不得低于此值;当按六级风计算风压值时,不考虑风压折减,取k=1.0。 s风荷载体形系数,按表4.3.3选用: 表4.3.3 风荷载体形系数表背靠建筑物状况全封闭敞开、开洞.s1.01.3表中: 为依照脚手架封闭状况拟定挡风系数 =脚手架挡风面积/脚手架迎风面积 z风压高度变化系数,应按现行建筑构造荷载规范(GBJ9)规定取用; z风振系数,仅在附着升降脚手架使用高度超过100m时考虑,应按现行建筑构造荷载规范(GBJ9)规定取用; Wo风压值,使用
16、工况下取基本风压值Wo=0.55kN/m2,升降工况下按六级风考虑,取Wo=0.1lkN/m2。 4.3.4 按“概率极限状态设计法”进行设计计算时,荷载效应组合设计值按下式计算:不考虑风荷载: S=K(GSGK+QSQK)考虑风荷载: S=K(GSGK+QSQK)+QSWK其中: K荷载附加计算系数,按表4.3.4取用。 表4.3.4 荷载附加计算系数表项次计算项目荷载附加计算系数K使用工况升降工况坠落工况1扣件式脚手杆件搭设架体板立杆、斜杆KeKe2除第l项外架体板杆件、节点或其她形式架体板杆件1.01.03水平支承构造杆件、节点KJlKJ2Kc4附着支承构造KJlKJ2Kc5竖向主框架K
17、J1KJ2Kc表中: Kc:冲击系数,依照防坠装置性能拟定,取实验值1.2倍,最小值不得低于1.8; KJl、KJ2:荷载变化系数,取KJl=1.3,KJ2=1.8;单跨脚手架计算时取KJl=1.0,KJ2=1.0; Ke:扣件式钢管脚手架体立杆偏心作用系数,取Ke=1.15。SGK、SQK、SwK恒载、活载、风载效应原则值。 荷载效应组合系数:当考虑六级风载时取=1.0;当考虑基本风压下风载时取=0.85。 G、Q荷载分项系数:对恒载,普通状况下取G=1.2,有助于抗倾覆验算时取G=0.9;对施工荷载和风荷载,取Q=1.4。 4.3.5 附着升降脚手架升降机构中吊具、索具荷载计算时,应在荷载
18、原则值基本上再按表4.3.5考虑荷载附加计算系数: 表4.3.5 吊具、索具荷载附加计算系数表计算项目荷载附加计算系数K升降工况坠落工况升降机构中与升降动力相连吊具、索具KJ2升降机构中与防坠装置相连吊具、索具Kc中系数取值同第4.3.4条。4.4 设计指标 4.4.1 钢材宜采用力学性能适中Q235A钢,钢材强度设计值与弹性模量按表4.4.1取用: 表4.4.1 钢材强度设计值与弹性模量(N/mm2)厚度或直径(mm)抗拉、抗弯、抗压f抗剪fv端面承压(刨平顶紧)fce弹性模量E162151253202.061051740200115320 4.4.2 扣件应符合现行钢管脚手架扣件(JCJ2
19、2)规定,承载力设计值按表4.4.2采用: 表4.4.2 扣件抗滑力Nvc:设计值(kN)项目扣件数量(个)承载力设计值对接扣件抗滑力直角扣件、旋转扣件抗滑力113.28.5 4.4.3 焊缝强度设计值按表4.4.3取用: 表4.4.3 焊缝强度设计值(N/mm2)焊接方法和焊条型号钢号厚度或直径(mm)对接焊缝角焊缝抗拉和抗弯ftw抗压fcw抗剪fvw抗拉、抗压、抗剪ftw自动焊、半自动焊和E43xx型焊条手工焊Q235161852151251601740170200115160 4.4.4 螺栓连接强度设计值按表4.4.4取用: 表4.4.4 螺栓连接强度设计值(N/mm2)钢号抗拉ftb
20、抗剪fvbQ235170130 4.4.5 受压构件长细比不应超过表4.4.5规定容许值。 表4.4.5 受压、受拉构件容许长细比构件类别容许长细比受压构件150 4.4.6 受弯构件容许挠度不应超过表4.4.6规定容许值。 表4.4.6 受弯构件容许挠度值构件类别容许挠度大横杆、小横杆L/150水平支承构造L/350 4.4.7 吊具、索具材料容许应力取值参照有关设计规范。4.5 构造计算规定 4.5.1 附着升降脚手架各某些应按使用、升降与坠落三种工况分别进行计算,脚手架计算成果应按单一系数法进行复核,并符合编制建筑施工脚手架安全技术原则统一规定关于规定。 4.5.2 材料强度设计值与容许
21、应力值取用时应考虑材料强度调节系数m,m取值按表4.5.2取用: 表4.5.2 材料强度调节系数m钢材壁厚(mm)强度调节系数m3.50.803.5O.85 4.5.3 升降机构中吊具、索具安全系数不得不大于6.0。 4.5.4 附着升降脚手架设计计算应涉及下列项目: 1 水平支承构造变形计算,杆件强度与稳定性计算,节点及连接件强度验算; 2 竖向主框架整体稳定性与变形计算,杆件强度与稳定性计算,节点及连接件强度验算; 3 架体板整体稳定性计算,杆件强度与稳定性计算,节点及连接件强度验算; 4 附着支承构造强度与稳定性计算,节点及连接件强度验算; 5 升降机构中吊具、索具强度计算; 6 附着处
22、工程构造砼强度验算,必要时还应进行变形验算; 7 保证安全其她项目。5 构配件制作5.1 普通规定 5.1.1 附着升降脚手架构配件制作单位应依照设计单位提供设计图和设计技术文献编绘全套制作工艺文献,对构配件各部件均应编制工艺卡。 5.1.2 加工附着升降脚手架构配件设备、机具应满足构配件制作精度规定,其计量器具应定期进行计量检定。 5.1.3 构配件贮存应有防雨、防腐蚀办法,堆放、运送应保证构配件制作质量不受影响。5.2 材料规定 5.2.1 制作构配件原材料应有生产厂家产品合格证及材质单。 5.2.2 钢管、型钢、钢板应符合现行碳素构造钢(GB700)中Q235A钢规定,并满足设计技术规定
23、。材料代用应征得设计单位批准。 5.2.3 焊条等连接材料应符合设计技术规定。5.3 制作工艺 5.3.1 构配件制作过程应实行工序控制,保证构配件制作质量。 5.3.2 原材料进厂时必要进行材料物理力学性能与化学成分抽检。 5.3.3 原材料下料前应进行校直调节,下料应按照设计图纸精确进行,剖口等质量应满足有关国标技术规定。 5.3.4 钢构造焊接工艺应符合现行钢构造工程施工及验收规范(GB50205)、建筑钢构造焊接规程(JGJ81)或冷弯薄壁型钢构造技术规范(GBJl8)中相应规定。焊接截面有突变部位,焊缝必要有分散应力办法。 5.3.5 锻造工艺应符合现行可锻铸铁分类及技术条件(GB9
24、68)等原则中相应规定。 5.3.6 附着升降脚手架螺纹连接件,除原则件厂生产原则螺栓、螺母外,凡自行加工螺纹必要按相应国标规定进行加工,禁止采用钣牙套丝或螺攻攻丝牙。 5.3.7 脚手架构配件油漆、电镀等工艺流程应满足有关国标技术规定。5.4 制作质量原则及检查 5.4.1 构配件制作应制定制作质量评估原则,有焊接工艺、油漆电镀工艺还应另行制定焊接质量评估原则和油漆电镀质量评估原则。质量评估原则中对各分项各级别质量原则应依照国家关于原则和公司原则作出明确规定。 5.4.2 制作单位应制定全面制作质量检查制度,对每一部件及每一组装件均应达到100%抽检率,按质量评估原则评估质量级别。 5.4.
25、3 附着升降脚手架构配件出厂时,制作单位应提供出厂合格证等书面资料。 5.4.4 构配件合格证宜涉及下列内容: 1 名称、型号、规格、基本技术性能参数; 2 加工单位名称、地址、电话、邮编; 3 产品级别;4 加工日期、批号; 5 单件最大尺寸与质量; 6 质量检查人员编号、印章。6 安装和使用6.1 普通规定 6.1.1 附着升降脚手架安装、每一次升降、拆除前均应依照专项施工组织设计规定组织技术人员与操作人员进行技术、安全交底。 6.1.2 附着升降脚手架安装使用过程中使用计量器具应定期进行计量检定。 6.1.3 遇六级以上(涉及六级)大风、大雨、大雪、浓雾等恶劣天气时禁止上附着升降脚手架作
26、业,遇六级以上(涉及六级)大风时还应事先对脚手架采用必要加固办法或其她应急办法并撤离架体上所有施工活荷载。夜间禁止进行附着升降脚手架升降作业。 6.1.4 附着升降脚手架施工区域应有防雷办法。 6.1.5 附着升降脚手架在安装、升降、拆除过程中,在操作区域及也许坠落范畴均应设立安全警戒。 6.1.6 采用整体式附着升降脚手架时,施工现场应配备必要通信工具,以加强通信联系。 6.1.7 在附着升降脚手架使用全过程中,施工人员应遵守现行建筑施工高处作业安全技术规范(JGJ80)、建筑安装工人安全技术操作规程(80建工劳字第24号)关于规定。各工种操作人员应基本固定,并按规定持证上岗。 6.1.8
27、附着升降脚手架施工用电应符合现行施工现场暂时用电安全技术规范(JGJ46)规定。 6.1.9 在单项工程中使用升降动力设备、同步及限载控制系统、防坠装置等设备应分别采用同一厂家、同一规格型号产品,并应编号使用。 6.1.10 动力设备、控制设备、防坠装置等应有防雨、防尘等办法,对某些保护规定较高电子设备还应有防晒、防潮、防电磁干扰等方面办法。 6.1.11 整体式附着升降脚手架控制中心应专人负责操作,并应有安全防备办法,禁止闲杂人员入内。 6.1.12 附着升降脚手架在空中悬挂时间超过30个月或持续停用时间超过10个月时必要予以拆除。 6.1.13 附着升降脚手架上应设立必要消防设施。6.2
28、施工准备 6.2.1 依照工程特点与使用规定编制专项施工组织设计。对特殊尺寸架体应进行专门设计,架体在使用过程中因工程构造变化而需要局部变动时,应制定专门解决方案。 6.2.2 依照施工组织设计规定,贯彻现场施工人员及组织机构。 6.2.3 核对脚手架搭设材料与设备数量、规格,查验产品质量合格证(出厂合格证)、材质检查报告等文献资料,必要时应进行抽样检查。重要搭设材料应满足如下规定: 1 脚手管外观表面质量平直光滑,没有裂纹、分层、压痕、硬弯等缺陷,并应进行防锈解决;立杆最大弯曲变形应不大于L/500,横杆最大弯曲变形应不大于L/150;端面平整,切斜偏差应不大于1.70mm;实际壁厚不得不大
29、于原则公称壁厚90%; 2 焊接件焊缝应饱满,焊缝高度符合设计规定,没有咬肉、夹渣、气孔、未焊透、裂纹等缺陷; 3 螺纹连接件应无滑丝、严重变形、严重锈蚀等现象; 4 扣件应符合现行钢管脚手架扣件(JGJ22)规定; 5 安全围护材料及其她辅助材料应符合相应国标关于规定。 6.2.4 准备必要电工工具、机械工具和机电设备并检查其与否合格,限载控制系统传感器等在每一种单体工程使用前均应进行标定。 6.2.5 附着升降脚手架安装与拆除时需要施工塔吊配合时,应核验塔吊施工技术参数与否满足需要。 6.2.6 附着升降脚手架升降采用电动设备时,应核验施工现场供电容量。6.3 安 装 6.3.1 附着升降
30、脚手架安装搭设前,应核验工程构造施工时设立预留螺栓孔或预埋件平面位置、标高和预留螺栓孔孔径、垂直度等,还应核算预留螺栓孔或预埋件处混凝土强度级别。预留螺栓孔或预埋件中心位置偏差应不大于15mm,预留螺栓孔孔径最大值与螺栓直径差值应不大于5mm,预留孔应垂直于构造外表面。不能满足规定期应采用合理可行补救办法。 6.3.2 附着升降脚手架安装搭设前,应设立可靠安装平台来承受安装时竖向荷载。安装平台上应设有安全防护办法。安装平台水平精度应满足架体安装精度规定,任意两点间高差最大值不应不不大于20mm。 6.3.3 附着升降脚手架安装搭设应按照施工组织设计规定程序进行。 6.3.4 安装过程中应严格控
31、制水平支承构造与竖向主框架安装偏差。水平支承构造相邻二机位处高差应不大于20mm;相邻两榀竖向主框架水平高差应不大于20mm;竖向主框架垂直偏差应不大于3;若有竖向导轨,则导轨垂直偏差应不大于2。 6.3.5 安装过程中架体与工程构造间应采用可靠暂时水平拉撑办法,保证架体稳定。 6.3.6 扣件式或碗扣式脚手杆件搭设架体,搭设质量应符合有关原则规定。 6.3.7 扣件螺栓螺母预紧力矩应控制在4050Nm范畴内。 6.3.8 作业层与安全围护设施搭设应满足设计与使用规定。 6.3.9 架体搭设整体垂直偏差应不大于4,底部任意二点间水平高差不不不大于50mm。 6.3.10 脚手架邻近高压线时,必
32、要有相应防护办法。6.4调实验收 6.4.1 施工单位应自行对下列项目进行调试与检查,调试与检查状况应作详细书面记录: l 架体构造中采用扣件式脚手杆件搭设某些,应对扣件拧紧质量按50%比例进行抽检,合格率应达到100%; 2 采用碗扣式脚手杆件搭设架体,应对碗扣联结点拧紧状况进行全数检查; 3 对所有螺纹连接处进行全数检查; 4 进行架体提高实验,检查升降动力设备与否正常运营; 5 对电动系统进行用电安全性能测试; 6 整体式附着升降脚手架按机位数30%比例进行超载与失载实验,检查同步及限载控制系统可靠性; 7 对防坠装置制动可靠性进行检查; 8 其她必要检查调试项目。 6.4.2 脚手架调
33、实验收合格后方可办理投入使用手续。6.5升降作业 6.5.1 升降前应均匀预紧机位,以避免预紧引起机位过大超载。 6.5.2 在完毕下列项目检查后方能发布升降令,检查状况应作详细书面记录: 1 附着支承构造附着处混凝土实际强度已达到脚手架设计规定 2 所有螺纹连接处螺母已拧紧; 3 应撤去施工活荷载已撤离完毕; 4 所有障碍物已拆除,所有不必要约束已解除; 5 动力系统能正常运营; 6 所有碗扣式脚手架碗扣联结点碗扣已拧紧; 7 所有有关人员已到位,无关人员已所有撤离; 8 所有预留螺栓孔洞或预埋件符合第6.3.1条规定; 9 所有防坠装置功能正常; 10 所有安全办法已贯彻; 11 其她必要
34、检查项目。 6.5.3 升降过程中必要统一指挥,指令规范,并应配备必要巡视人员。 6.5.4 升降过程中,若浮现异常状况,必要及时停止升降进行检查,彻底查明因素、消除故障后方能继续升降。每一次异常状况均应作详细书面记录。 6.5.5 整体式附着升降脚手架升降过程中由于升降动力不同步引起超载或失载过度时,应通过点控予以调节。 6.5.6 采用葫芦作为升降动力时,升降过程中应严防发生翻链、绞链现象。 6.5.7 整体式附着升降脚手架和邻近塔吊、施工电梯单片式附着升降脚手架进行升降作业时,塔吊、施工电梯等设备应暂停使用。 6.5.8 升降到位后,脚手架必要及时予以固定。在没有完毕固定工作且未办妥交付
35、使用手续前,脚手架操作人员不得交班或下班。 6.5.9 架体升降到位,完毕下列检查项目后方能办理交付使用手续,检查状况应作详细书面记录: 1 附着支承构造已固定完毕; 2 所有螺纹连接处已拧紧; 3 所有安全围护办法已贯彻; 4 所有碗扣联结点及脚手扣件未松动; 5 其她必要检查项目。 6.5.10 脚手架由提高转入下降时,应制定专门升降转换办法,保证转换过程安全。6.6 使用 6.6.1 在使用过程中,脚手架上施工荷载必要符合设计规定,禁止超载,禁止放置影响局部杆件安全集中荷载、建筑垃圾应及时清理。 6.6.2 脚手架只能作为操作架,不得作为施工外模板支模架。 6.6.3 使用过程中,禁止进
36、行下列违章作业: 1 运用脚手架吊运物料; 2 在脚手架上推车; 3 在脚手架上拉结吊装线缆; 4 任意拆除脚手架杆部件和附着支承构造; 5 任意拆除或移动架体上安全防护设施; 6 塔吊起吊构件碰撞或扯动脚手架; 7 其她影响架体安全违章作业。 6.6.4 使用过程中,应以一种月为周期,按第6.4.1条中1、2、3、7规定作安全检查,不合格部位应及时整治。 6.6.5 脚手架在空中暂时停用时,应以一种月为周期,按第6.4.1条中1、2、3、7规定进行检查,不合格部位及时整治。 6.6.6 脚手架在空中停用时间超过一种月后或遇六级以上(涉及六级)大风后复工时,应按第6.4.1条规定进行检查,检查
37、合格后方能投入使用。6.7 拆除 6.7.1 脚手架拆除工作必要按施工组织设计中关于拆除规定执行。拆除工作宜在低空进行。 6.7.2 脚手架拆除工作应有安全可靠防止人员与物料坠落办法。 6.7.3 拆下材料做到随拆随运,分类堆放,禁止抛扔。 6.8 维修保养及报废 6.8.1 每浇捣一次工程构造混凝土或完毕一层外装饰,即应及时清理架体上、设备上、构配件上混凝土残渣、尘土等建筑垃圾。 6.8.2 升降动力设备、控制设备应每月一次进行维护保养,其中升降动力设备链条、钢丝绳等应每升降一次就进行一次维护保养。 6.8.3 螺纹连接件应每月一次进行维护保养。 6.8.4 每完毕一种单体工程,应对脚手杆件
38、及配件、升降动力设备、控制设备、防坠装置进行一次检查、维修和保养,必要时应送生产厂家检修。 6.8.5 附着升降脚手架各部件及专用装置、设备均应制定相应报废制度,原则不得低于如下规定: 1 焊接件严重变形或严重锈蚀时即应予以报废; 2 穿墙螺栓与螺母在使用1个单体工程后、或严重变形、或严重磨损、或严重锈蚀时即应予以报废;别的螺纹连接件在使用2个单体工程后、或严重变形、或严重磨损、或严重锈蚀时即应予以报废; 3 动力设备普通部件损坏后容许进行更换维修,但重要部件损坏后应予以报废; 4 防坠装置部件有明显变形时应予以报废,其弹簧件使用1个单体工程后应予以更换。 7 检 验 7.0.1 检查前应具备
39、下列文献资料 1 设计文献 1)设计计算书及设计图纸设计计算书及设计图纸应符合本原则第四章规定; 2)安装、使用操作规程安装、使用操作规程应注明附着升降脚手架跨度、最大使用高度、搭设步数等基本技术参数。 2 外购设备使用阐明书重要涉及升降动力设备和防坠装置。 3 电气控制升降动力系统电气原理图。 7.0.2 实验架等硬件及环境应满足附录B规定。 7.0.3 检查项目 l 构造性能检查 1)架体主尺寸测量; 2)重要构件应力测试; 3)最大跨度挠度测量; 4)竖向主框架顶端水平变形。 2 升降同步及限载性能检查 1)非人工动力设备升降同步性能检查; 2)限载装置性能检查 3 防坠装置检查。 4
40、电动动力系统用电安全性能检查 1)电控柜用电安全性能检查; 2)绝缘电阻测试; 3)接地电阻测试。 7.0.4 检查原则 1 构造性能检查原则 1)架体主尺寸与计算书上相应尺寸误差不得超过5%; 2)重要构件应力与设计值基本一致; 3)大横杆最大跨度挠度不得不不大于跨度l/150,水平支承构造最大跨度挠度不得不不大于跨度1/350; 4)使用工况水平荷载作用下或升降工况水平荷载作用下,竖向主框架顶端水平变形均不得不不大于相应悬臂高度l/80。 2 升降同步性能检查原则 1)非人工动力设备在行程不不大于1000mm状况下,相邻机位之间高差不得不不大于20mm,最大倾斜度不得不不大于跨度2.5;
41、2)限载装置应具备超载保护和失载保护功能,载荷超载或失载50%以上应能停止上升、下降动作并通过声光报警。 3 防坠装置检查原则参照附录A。 4 电动动力系统用电安全性能检查原则 1)电控柜应有缺相保护、短路保护及超失载断电报警等功能; 2)绝缘电阻不得不大于0.5M; 3)接地电阻不得不不大于4。附录A 防坠装置性能实验办法A.1 术语 A.1.1 额定载荷每个防坠装置容许承受最大设计载荷值。 A.1.2 制动杆件与防坠装置配合伙用,制止工作荷载坠落杆件。 A.1.3 防坠装置冲击力防坠装置在工作荷载以自由落体状态坠落时,瞬时锁住制动杆件所受到冲击力。 A.1.4 容许冲击力防坠装置容许承受最大安全冲击力。 A.1.5 制动距离从工作载荷自由坠落开始到防坠装置锁住制动杆件止,防坠装置相对于制动杆件移动距离。 附录A 防坠装置性能实验办法A.2 技术规定 A.2.1 普通技术规定 1 防坠装置应按照规定程序批准技术文献进行制造和检查。 2 防坠装置零部件原材料,必要符合国家关于原则规定。 3 制动杆件规定 1)材料宜选用Q235B或优于Q235B低碳优质钢; 2)制动杆件表面不容许金属切削加工,不容许有裂纹等缺陷; 3)制动杆件
