1．在“伏安法”测电阻的分组实验中：（1）请你根据图（a）电路图，在未连好的图（b）实物图上用笔画线代替导线连接好电路。（待测电阻Rx阻值约10Ω）

（2）接好电路后，闭合开关前，应将滑动变阻器的滑片移至 （填“左”或“右”）端，使其连入电路的电阻最大，从而 。
（3）老师巡回指导时，发现某一小组的实验电路图如图（c）所示，原来他们认为Rx两端的电压可以等于电源（两节串联干电池）电压3V减去电压表的示数。在老师指导下，他们闭合开关后实测了电源两端的电压，发现其值小于3V，说明他们的方案是 （填“可行”或“不可行”）的。
答案：如图（电压表量程选对1分，电压表并联在电阻两端1分，电流表量程选对1分，导线连在滑动变阻器金属杆两端的任一端1分）

（2）右 保护电路（或分压限流）
（3）不可行

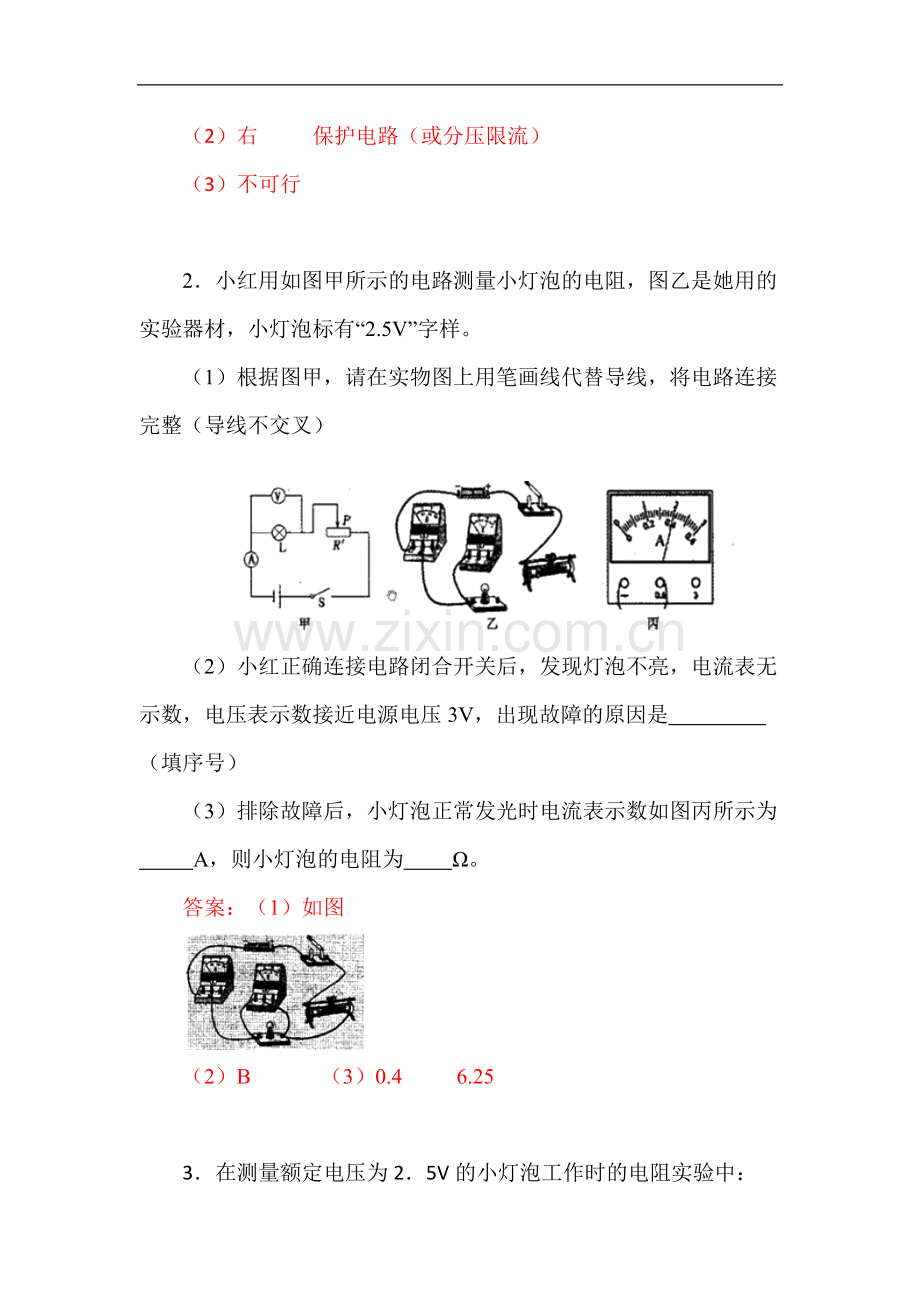

2．小红用如图甲所示的电路测量小灯泡的电阻，图乙是她用的实验器材，小灯泡标有“2.5V”字样。
（1）根据图甲，请在实物图上用笔画线代替导线，将电路连接完整（导线不交叉）

（2）小红正确连接电路闭合开关后，发现灯泡不亮，电流表无示数，电压表示数接近电源电压3V，出现故障的原因是                 （填序号）
（3）排除故障后，小灯泡正常发光时电流表示数如图丙所示为          A，则小灯泡的电阻为         Ω。
答案：（1）如图

（2）B     （3）0.4     6.25

3．在测量额定电压为2．5V的小灯泡工作时的电阻实验中：
（1）在连接电路时开关应　　　　　。
（2）晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是　　　　　　　　　　　　　　　　　。
（3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向　　　　　　端（选填“左”或“右”）移动。
（4）当小灯泡正常发光时，电流表指针如图乙所示，则通过灯泡的电流是　　　　A，小灯泡正常工作时的电阻是　　　　　　Ω。（结果保留一位小数）

答案：（1）断开　（2）电流表接线柱接反了　（3）左　（4）0.26 9.6

4．同学们在做教材上的电学实验时，发现2B、HB铅笔芯的软硬不同，其实验效果亦不同．他们猜想铅笔芯的电阻可能与其软硬程度有关．于是同学们做实验来检验其猜想是否正确．

（1）林清同学的设计思路如图所示，请指出她设计中的错误和不足．

（2）伟鹏同学说：“不如直接用‘伏安法’测量它们的电阻进行比较”．请你写出他的实验方案．要求：
①画出电路图；(铅笔芯用“ ”表示)
②写出实验步骤；

③进行分析沦征．
答案：（1）错误：没控制两支铅笔芯的长度和横截面积相同
不足：先后两次观察比较灯的亮度不如同时观察比较灯的亮度更直观、更明显
(或若阻值相近，灯的亮度变化不明显)(或通过视觉判断灯的亮度不可靠)
（2）①如图

②实验步骤：1．按照电路图连接实物电路．取长度和横截面积相同的2B、HB铅笔芯分别接入A、B间；
2．闭合开关S，读出电压表和电流表的示数分别为U和I，并把数据记录在表格中；
3．根据R=U/I 计算出2B、HB铅笔芯的电阻值，并进行比较．

③分析论证：若2B、HB铅笔芯的电阻值相等，则铅笔芯的电阻与其软硬程度无关；若2B、HB铅笔芯的电阻值不相等，则铅笔芯的电阻与其软硬程度有关．

5．如图甲是伏安法测电阻实验的电路图，图乙是该实验需要的电压表（量程3V、15V）、电流表（量程0.6A、3A）、滑动变阻器（0~20Ω）、两节干电池、开关、待测电阻R（4~10Ω）的实物图。
（1）连接电路时开关应___________，电流表的量程应选_________A，电压表的量程应选__________V。
（2）图甲中，在闭合开关前，滑片P应位于滑动变阻器的最______端（填“左”或“右”）。
（3）根据图甲提供的电路图，用笔画线代替导线，将下面乙图的实物连接成实验电路。

（4）某次实验中，移动滑动变阻器的滑片P，测得电流表的示数为0.2A，电压表的示数如图丙，则电压表的示数为__________V，待测电阻R的阻值为__________Ω。
答案：（1）断开 0.6A 3V （2）右
（3）如图

（4）1.5 7.5

6．某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图。小灯泡上标有“2.5V 0.3A”字样，电源电压为3V。
请完成下列回答。
（1）根据电路图，在图乙中用笔画线代替导线连接实物图。

（2）某次测量，电流表与电压表的示数如图所示，计算此时小灯泡灯丝的电阻值为
。

答案：（1）如图

（2）8Ω

7．用“伏安法”测电阻，小华实验时的电路如图甲所示。
（1）请用笔画线代替导线，将实物电路连接完整．
（2）正确连接电路后。闭合开关前滑片p应置于滑动变阻器的 端(选填“左”或“右”)．
（3）测量时，当电压表的示数为2．4V时，电流表的示数如图乙所示，则I= A，根据实验数据可得Rx Ω．

（4）如果身边只有一只电流表或电压表，利用一已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻Rx．请仿照表中示例，设计测量Rx阻值的其他方法．

答案：（1）略
（2）左
（3）0.5 4.8
（4）

8．某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3V的电源，待测电阻Rx ，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关。图（甲）是没有连接完整的实物电路。

（1）请你用笔画线代替导线将实物电路连接完整。
（2）连好电路闭合开关前，应将滑动变阻器滑片P置于_________端（选填“最左”或“最右”）。
（3）实验中，闭合开关，移动滑片．电流表、电压表均无示数。为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时．对应的现象如下表所示。由此可以判断电路发生的故障是________________________。

（4）排除故障后进行实验，当电压表示数为2.4V时电流表的示数如图（乙）所示，这时电流为_____A，他们利用此组数据即得出该待测电阻Rx的阻值，结束了实验。你认为他们这种做法有何不妥？答___________________。
答案：（1）如图

（2）最左 （3）c、d间导线断路
（4）0.3 没有多次测量取平均值

9.用“伏安法”测电阻的实验中，某同学连接了如图所示的电路，电路连接中存在几处错误和不足，请你找出来（待测电阻值约为15Ω）。

①________________________________；
②________________________________；
③________________________________。
答案：①.连接电路时，开关应该断开；
②.电压表的量程选小了；
③.变阻器同时接在了两个上接线柱，使变阻器接入的电阻为零，不起变阻作用。

10．小明同学利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为2.5V)，实验电路图如图左所示。

（1）按左图所示的电路图，将右图中的电压表正确连入电路（用笔画线代替导线）
（2）开关闭合前，滑片P应移到　　　　（填"a"或“b”）端；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图所示，则此时小灯泡的阻值为　　　Ω。

（3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的示数接近电源电压，请你帮小明分析电路的故障可能是：　　　　　　　　　　　　　　　　　　　　。
（4）若小明同学想用已连好的电路测量小灯泡的额定电功率，请你帮他把主要的实验步骤补充完整：①移动滑动变阻器的滑片P，使电压表的示数为　　V时，读出电流表的示数；
　　 ②用原理 计算出小灯泡的额定电功率。
答案：（1）如图所示

（2）b 9
（3）小灯泡处断路
（4）2.5 P=UI

11．如图所示是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5V”字样。

（1）该实验的原理是 。
（2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作是 。
（3）若某次测量时电压表的示数为2V，电流表的示数如图15所示，则电流表的示数为 A，此时灯泡的电阻为 Ω。接着用这个电路测小灯泡的额定功率，滑片应向 （选填“左”或“右”）移动。
（4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果。出现这种结果的原因是　 。
答案：（1）R=U/I（或欧姆定律）
（2）连接电路时开关闭合
（3）0.2 10 左
（4）灯丝的电阻大小与温度有关

12．某课外实验活动小组到实验室做“测定小灯泡L电阻”的实验。被测小灯泡L的额定电压为3.8V，电阻约为10Ω，实验室有如下器材：电源（电压为6V）、电流表A量程（“0~0.6A”，“0~3A”）、电压表V量程（“0~3V”，“0~15”）、开关各一只，导线若干，滑动变阻器三只：R1（5Ω，0.5A），R2（20Ω，0.5A），R3（500Ω，0.1A）。同学们设计的电路如图所示：

（1）此实验的测量原理_____________；
（2）电压表应选用_______档，滑动变阻器应选_______（选填“R1”、“R2”或“R3”）；
（3）电表完好，按电路图连好实验电路，闭合开关S后，发现灯L不亮，A表有示数，V表无示数。移动滑动变阻器的滑片P，A表示数发生变化，但灯L仍不亮，V表仍无示数，其故障是_________。
答案：（1）R=U/I（或欧姆定律）
（2）0~15 R2
（3）灯L短路

13．一只小灯泡上标有“2.5V”字样，正常工作电流小于0.3A，聪聪想用电流表、电压表测小灯泡的电阻，并连接了部分实验电路，如图甲所示

(1)请用笔画线代替导线帮助聪聪将实物电路连接完整
(2)请将符合实物图的电路图画在图乙所示虚线框内
(3)闭合开关前滑动变阻器的滑片应置于 (填“最左端”或“最右端”)
(4)连接好电路后，聪聪进行了实验，记录的数据如下表，请仔细分析实验数据，回答以下问题：
①表中有一个明显的错误数据，请指出错误数据出现在第 次实验中
②聪聪检查后发现读数错误的原因是自己读数时看错了量程，改正后又读出了正确的数据请你帮他求出小灯泡正常发光时的电阻R正常= Ω.
（1）如图

（2）如图
（3）最右端
（4）① 3 ② 12.5
