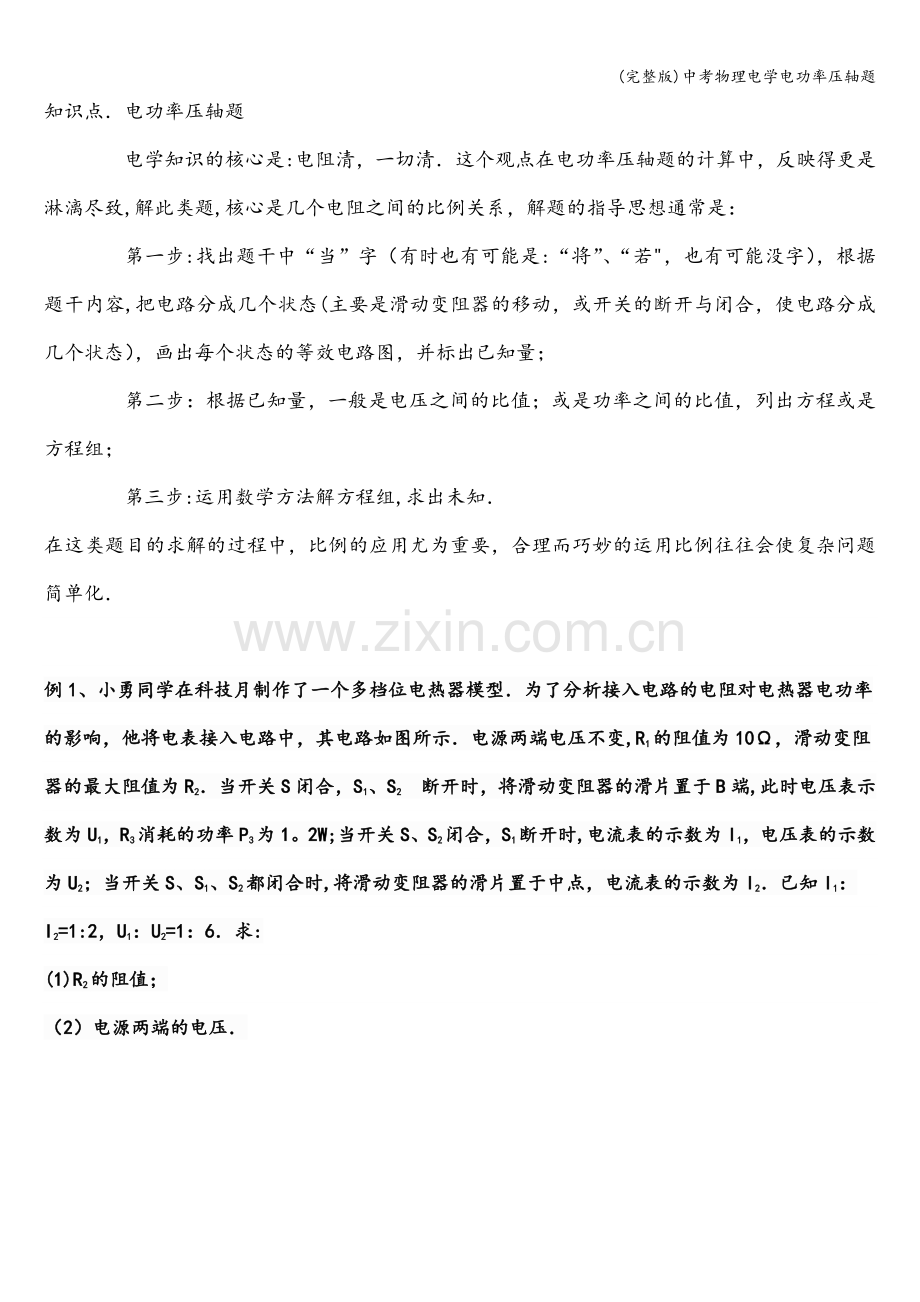

(完整版)中考物理电学电功率压轴题知识点电功率压轴题电学知识的核心是:电阻清，一切清这个观点在电功率压轴题的计算中，反映得更是淋漓尽致,解此类题,核心是几个电阻之间的比例关系，解题的指导思想通常是：第一步:找出题干中“当”字（有时也有可能是:“将”、“若，也有可能没字），根据题干内容,把电路分成几个状态(主要是滑动变阻器的移动，或开关的断开与闭合，使电路分成几个状态），画出每个状态的等效电路图，并标出已知量；第二步：根据已知量，一般是电压之间的比值；或是功率之间的比值，列出方程或是方程组；第三步:运用数学方法解方程组,求出未知在这类题目的求解的过程中，比例的应用尤为重要，合理而巧妙的运用比例往往会使复杂问题简单化例1、小勇同学在科技月制作了一个多档位电热器模型为了分析接入电路的电阻对电热器电功率的影响，他将电表接入电路中，其电路如图所示电源两端电压不变,R1的阻值为10，滑动变阻器的最大阻值为R2当开关S闭合，S1、S2断开时，将滑动变阻器的滑片置于B端,此时电压表示数为U1，R3消耗的功率P3为1。2W;当开关S、S2闭合，S1断开时,电流表的示数为I1，电压表的示数为U2；当开关S、S1、S2都闭合时,将滑动变阻器的滑片置于中点，电流表的示数为I2已知I1：I2=1:2，U1：U2=1：6求:(1)R2的阻值；（2）电源两端的电压例2.如图所示,电源电压恒定不变，R2的阻值为8，小灯泡L上标有“6V3W”字样，小灯泡电阻不随温度改变若闭合S1、S2，断开S3,小灯泡刚好正常发光，此时电压表的示数为3V，那么:（1)小灯泡L的电阻为多大？(2)电压电压为多少？（3)R1电阻为多大?（4)若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时,电路的总功率最大，这个最大的功率等于多少？例3. 如图1所示为一恒温箱温控电路，包括工作电路和控制电路两部分,R为热敏电阻（置于恒温箱内），阻值随温度变化的关系如图2所示，恒温箱温控电路工作原理是:加热过程中，恒温箱温度升高到一定值时，控制电路中电流会达到一定值,继电器的衔铁被吸合，工作电路停止加热(1)图中所示状态，电路处于加热还是未加热？(2)恒温箱的温度为100时,继电器线圈中的电流达到20mA,衔铁被吸合，此时热敏电阻R消耗的功率是多少？（3）电阻R有什么作用？例4. 有某型号电水壶的铭牌如下表,如图是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，随温度变化闭合或断开，从而实现了自动控制保温和加热两种状态若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：（1）当S闭合是,电水壶处于_状态，电阻R的作用是_（2）电水壶正常工作时，其加热电阻的阻值是多大?（3）若电水壶的效率为84%,现将一满壶23的水在标准大气压下烧开需要多长时间？水的比热容C=4。2103J/（4）当电水壶处于保温状态时,通过加热器的电流是0。2A，此时电阻R的电功率是多少？1。如图所示电路，灯泡标有“6 V 0.3 A，R1为定值电阻、R为滑动变阻器.当开关都闭合，滑动变阻器的滑片位于b端时，灯恰能正常发光,电流表的示数为1.5 A。当只闭合开关S和S1,滑动变阻器的滑片位于c点时，电压表的示数为3V，灯泡的电功率为P1;当只闭合开关S和S2,滑动变阻器的滑片位于d点时，电压表的示数为4V，滑动变阻器的功率为P2。灯丝的电阻与电源电压保持不变,求：（1)电源电压和定值电阻R1的阻值；(2）P1和P2的比值。2.如图所示，电源电压不变，灯L的电阻不随温度变化，断开开关S，先将滑动变阻器R2的滑片P移至b端,电流表的示数为I1，电压表的示数为U1,R2消耗的电功率为2W；再将滑片移至滑动变阻器的a端，电压表的示数为U2；闭合开关S，电流表的示数为I3,此时灯泡正常发光，已知I1：I3=2：5，U1：U2=2：3求：（1）灯L的电阻RL与R1的比值（2）灯L的额定功率3。 如图所示的电路中，电源两端的电压和灯泡的电阻均保持不变当只闭合开关S和S1时,灯L1正常发光，电流表A的示数为I1，电压表V1的示数为U1，电压表V2的示数为U2，电阻R3消耗的电功率为P3；当只闭合开关S和S2时，电流表A的示数为I2，电压表V1的示数为U1,电阻R4消耗的电功率为P4已知:3U1=2U2，U1=2U1，P3=2W，P4=2。5W求：(1）电流I1与I2的比值;（2）电阻R3与R4之比；(3)灯L1的额定电功率P1；（4)通过开关的断开或闭合，电路处于不同状态在电路的各工作状态中,所消耗的最大电功率Pmax与最小电功率Pmin的比值l 4。某同学利用热敏电阻为家中灯暖型“浴霸”(用电灯取暖的用电器)设计了一个温度可自动控制的装置，如图甲所示“控制电路中的热敏电阻R1的阻值随温度变化的曲线如图乙所示电磁铁线圈可看成阻值为20的纯电阻R0，“浴霸”共安装有2盏标有“220V,440W”的灯泡,当电磁铁线圈中电流大于或等于50mA时，继电器的衔铁被吸合，使“浴霸”电路断开；当线圈中的电流小于或等于40mA时,继电器的衔铁被释放,使“浴霸”电路闭合l 求(1）工作电路正常工作时，每盏灯泡在1min内产生的热量是多少？l (2）若浴室中的温度不得超过40，则控制电路的电源电压U1最小值是多少？l （3）若电源U1电压恒定为12V，则将此装置放在浴室内，浴室内温度可控制在多大范围内？
