电气元器件进货检验规程(卡片).doc

电气元器件进货检验（验证）规程
文件编号：JSG—03—2010
序号
产品名称
抽样方案
检验项目
技术要求
检验方法
测量器具
记录表格
备注
名称
精度
1
电流互感器
（LMZ2-10）
全检
1、厂家：上海三互，型号规格、合格证
2、一次对二次及地耐压：23KV
3、二次对地耐压：1KV
4、电流比测量：（额定值Ie/5A）
采购要求
1、 验证合格证
2、一次穿入一导电杆，二次短接并与地相连，
3、二次短接对地进行
4、分别取Ie、2Ie、4Ie、6Ie、8Ie进行，测二次线性度，（分别对应5A、10A、20A、30A、40A）1~2Ie允许误差5%，2~8Ie允许误差10%
1、目测
2~3、工频耐压试验台
4、大电流试验台、万用表

进货检验单
GB2828/T—2003
正常一次抽样，Ⅱ；AQL：1.0
2
电压互感器
（JSZW3-6）
每批抽5只，5只合格为整批合格
1、厂家：开封大庆，型号规格、合格证
2、有出厂报告
3、无损坏
采购要求
1、目测外观
2、验证合格证
3、质保凭证
目测

进货检验单
3
压敏电阻
（HMYGS-6/5）
每批抽5只，5只合格为整批合格
1、厂家
2、验证型号规格、合格证
3、外观检查：密封性良好，无开裂，无损伤，不缺件
采购要求
常规性检查
目测

进货检验单
4
高压熔断器
（RN2/6KV、0.5A）
每批验证
1、厂家
2、型号规格、合格证
3、出厂检验报告
采购要求
1、验证合格凭证
2、质保凭证
目测

报检单

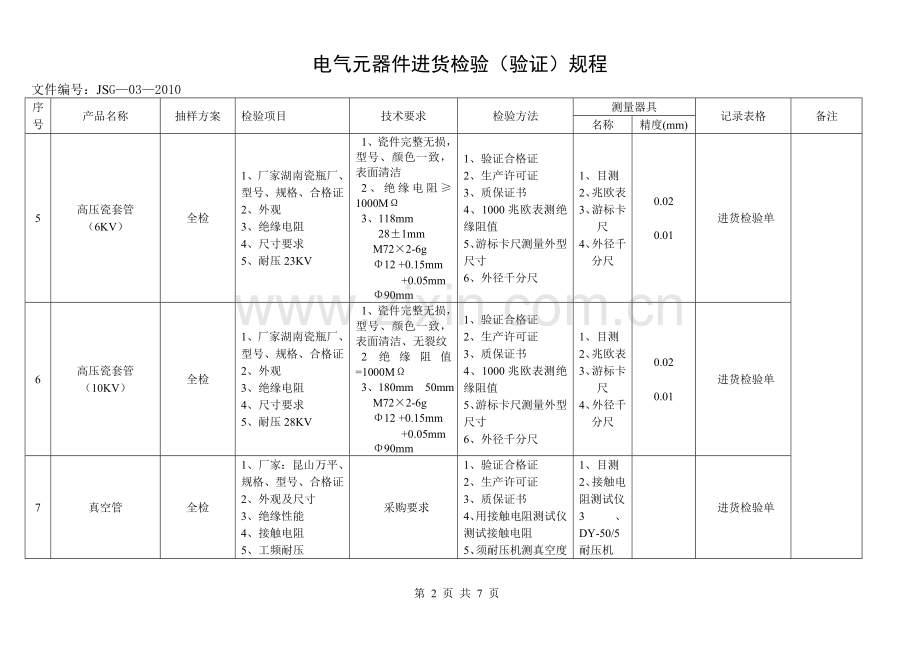

电气元器件进货检验（验证）规程
文件编号：JSG—03—2010
序号
产品名称
抽样方案
检验项目
技术要求
检验方法
测量器具
记录表格
备注
名称
精度(mm)
5
高压瓷套管
（6KV）
全检
1、厂家湖南瓷瓶厂、型号、规格、合格证
2、外观
3、绝缘电阻
4、尺寸要求
5、耐压23KV
1、瓷件完整无损，型号、颜色一致，表面清洁
2、绝缘电阻≥1000MΩ
3、118mm
28±1mm
M72×2-6g
Φ12 +0.15mm
+0.05mm
Φ90mm
1、验证合格证
2、生产许可证
3、质保证书
4、1000兆欧表测绝缘阻值
5、游标卡尺测量外型尺寸
6、外径千分尺
1、目测
2、兆欧表
3、游标卡尺
4、外径千分尺
0.02

0.01
进货检验单

6
高压瓷套管
（10KV）
全检
1、厂家湖南瓷瓶厂、型号、规格、合格证
2、外观
3、绝缘电阻
4、尺寸要求
5、耐压28KV
1、瓷件完整无损，型号、颜色一致，表面清洁、无裂纹
2绝缘阻值=1000MΩ
3、180mm 50mm
M72×2-6g
Φ12 +0.15mm
+0.05mm
Φ90mm
1、验证合格证
2、生产许可证
3、质保证书
4、1000兆欧表测绝缘阻值
5、游标卡尺测量外型尺寸
6、外径千分尺
1、目测
2、兆欧表
3、游标卡尺
4、外径千分尺
0.02

0.01
进货检验单
7
真空管
全检
1、厂家：昆山万平、规格、型号、合格证
2、外观及尺寸
3、绝缘性能
4、接触电阻
5、工频耐压
采购要求
1、验证合格证
2、生产许可证
3、质保证书
4、用接触电阻测试仪测试接触电阻
5、须耐压机测真空度
1、目测
2、接触电阻测试仪
3、DY-50/5耐压机

进货检验单
电气元器件进货检验（验证）规程
文件编号：ZB-03-2007
序号
产品名称
抽样方案
检验项目
技术要求
检验方法
测量器具
记录表格
备注
名称
精度(mm)
8
高压绝缘套管
（6KV、10KV）
全检
1、厂家：开封大庆、型号、规格、合格证
2、外观检查
3、工频耐压
4、尺寸检查
采购要求
1、验证合格证
2、验证质保证书、生产许可证
3、用1000V兆欧表测绝缘阻值
4、千分尺测内径尺寸
5、游标卡尺测外型尺寸
6、工频耐压机测试工频耐压
1、目测
2、兆欧表
3、千分尺
4、游标卡尺
5、工频耐压机

1000

0.01
0.02
进货检验单

9
接线柱
全检
1、厂家：开封大庆、型号、规格、合格证
2、外观检查
3、尺寸检查
采购要求
1、验证合格证
2、验证质保证书、生产许可证
3、用仪器量
1、外径千分尺
2、卷尺
0.01
进货检验单
10
电流互感器
LMZ-6
LMZ-10
全检
1、厂家：开封大庆、型号、规格、合格证
2、外观检查
3、电流特性检验
4、工频耐压
采购要求
1、验证合格证
2、验证质保证书、生产许可证书
3、目测外观无破损
4、耐压机测试耐压
5、电流特性试验台测试特性电流

1、目测
2、耐压机
3、电流试验台

进货检验单

电气元器件进货检验（验证）规程
文件编号：JSG—03—2010
序号
产品名称
抽样方案
检验项目
技术要求
检验方法
测量器具
记录表格
备注
名称
精度(mm)
11
电磁线
检查水平：Ⅱ GB/T2828.1-2003
AQL=4.0
1、外观
2、尺寸要求
3、验证厂家、名称及型号
4、合格证
1、纸带应紧密、均匀、平整的包在导体上，纸带不应有起皱及开裂，纸带重叠处不应漏缝
2、尺寸偏差
A(a)±0.04mm
B(b) ±0.04mm
绝缘(A-a) ±0.05mm
绝缘(B-b) ±0.02mm
1、验证厂家质保能力
2、验证合格证
3、千分尺测量
1、目测
2、千分尺(0.25mm)
3、游标卡尺
0.01
进货检验单

12
低压套管
(M16)
全检
1、外观
2、绝缘电阻
3、尺寸要求
4、厂家型号规格
5、合格证
6、耐压测试
1、瓷件完整无损、型号、颜色一致，表面清洁
2、绝缘电阻≥1000MΩ
3、105mm
65mm
M72×2-6g
Φ16( +0.15/ +0.05)mm
Φ90mm
1、验证厂家质保能力
2、验证合格证
3、1000V兆欧表
4、游标卡尺测量
5、耐压测试台
兆欧表
游标卡尺
0.02
进货检验单

13
低压套管
(M16)
全检
1、外观
2、绝缘电阻
3、尺寸要求
4、厂家型号规格
5、合格证
6、耐压测试
1、瓷件完整无损、型号、颜色一致，表面清洁
2、绝缘电阻≥1000MΩ
3、105mm
65mm
M72×2-6g
Φ20( +0.15/ +0.05)mm
Φ90mm
1、验证厂家质保能力
2、验证合格证
3、1000V兆欧表
4、游标卡尺测量
1、目测
2、兆欧表
3、游标卡尺
4、螺纹环规
0.02
进货检验单

电气元器件进货检验（验证）规程
文件编号：JSG—03—2010
序号
产品名称
抽样方案
检验项目
技术要求
检验方法
测量器具
记录表格
备注
名称
精度(mm)
14
聚酰亚胺薄膜带6050
检查水平：Ⅱ GB/T2828.1-2003
AQL=4.0
1、外观
2、尺寸
3、厂家型号规格
4、合格证
无缺料、干净
尺寸宽度25mm
厚度0.05mm
游标卡尺、千分尺测量
1、目测
2、游标卡尺
3、千分尺
0.02
0.01
进货检验单

15
高压引线夹
全检
1、外观
2、尺寸
3、厂家型号规格
4、合格证
1、线夹是否涂有1150漆，并烘烤，无缺角，无裂缝，无毛刺
2、尺寸最大偏差±0.5mm
游标卡尺测量
游标卡尺
0.02
进货检验单

16
低压引线夹
全检
1、外观、外型尺寸
2、合格证
1、线夹是否涂有1150漆，并烘烤，无缺角，无裂缝，无毛刺
2、尺寸最大偏差±0.5mm
游标卡尺测量
游标卡尺
0.02
进货检验单

17
高压接线板
（10KV）
全检
1、外观
2、尺寸
3、厂家型号规格
4、合格证
5、绝缘阻值
6、介电性能
1、线夹是否涂有1150漆，并烘烤，无缺角，无裂缝，无毛刺，无翘角
2、尺寸 55mm(两孔中心距)、100mm(固定距)、225mm(长度)、12mm (厚度)
游标卡尺、卷尺测量(0-200cm)
1、游标卡尺
2、卷尺
3、兆欧表
4、耐压机
0.02
进货检验单

18
高压接线板
（6KV）
全检
1、外观
2、尺寸
3、厂家型号规格
4、合格证
5、绝缘阻值
6、介电性能
1、线板是否涂有1150漆并烘烤，无缺角，无裂缝，无毛刺，无翘角
2、尺寸 45mm(两孔中心距)、195mm(固定距)、100mm(长度)、12mm (厚度)
游标卡尺、卷尺测量(0-200cm)
1、目测
2、游标卡尺、
3、卷尺
4、兆欧表
5、耐压机
0.02
进货检验单

电气元器件进货检验（验证）规程
文件编号：JSG—03—2010
序号
产品名称
抽样方案
检验项目
技术要求
检验方法
测量器具
记录表格
备注
名称
精度(mm)
19
接插件
每批抽5只，5只合格为整批合格
1、验证厂家Weidmuller
2、验证型号规格
3、外观检查：外壳漆无脱落，塑件光洁无开裂，铜质接插头镀银光亮无缺陷
采购要求
1、目测
2、常规性检查
目测

进货检验单
GB2828/T—2003
正常一次抽样，Ⅱ；AQL：0.65
20
熔断器
(RT14-20)
每批验证
型号规格、合格证
采购要求
验证合格凭证
目测

报检单
21
接线端子
(4m2)
每批抽5只，5只合格为整批合格
1、验证厂家Weidmuller
2、验证型号规格
3、外观检查：塑件无开裂，铜质导电件镀银无缺陷，压紧铁件钝化处理
采购要求
常规性检查
目测

进货检验单
22
钮子开关
(NK3A-2×2)
每批抽5只，5只合格为整批合格
1、验证型号规格
2、操作10次应灵活，无卡住显现，
3、触点接触通断良好
采购要求
1、常规性检查
2、万用表测试
数字万用表

进货检验单
GB2828/T—2003
正常一次抽样，Ⅱ；AQL：1.0
23
中间继电器
CA2D11M5N
LA1DN22C
AC220V
每批抽5只，5只合格为整批合格
1、验证厂家施耐德
2、验证型号规格
3、75%Ue能可靠吸合
采购要求
1、目测
2、目测
3、综合试验台
综合试验台

进货检验单
电气元器件进货检验（验证）规程
文件编号：JSG—03—2010
序号
产品名称
抽样方案
检验项目
技术要求
检验方法
测量器具
记录表格
备注
名称
精度(mm)
24
组合开关
（HZ5B-10/1D001）
每批抽5只，5只合格为整批合格
1、验证型号规格
2、操作10次应灵活，无卡住显现，
3、触点接触通断良好

采购要求
常规性检查
目测

进货检验单
GB2828/T—2003
正常一次抽样，Ⅱ；AQL：1.0

25
组合开关
（HZ5B-10/1）
每批抽5只，5只合格为整批合格
1、验证型号规格
2、操作10次应灵活，无卡住显现，
3、触点接触通断良好
采购要求
常规性检查
目测

进货检验单
26
组合开关
（HZ5B-10/5）
每批抽5只，5只合格为整批合格
1、验证型号规格
2、操作10次应灵活，无卡住显现，
3、触点接触通断良好
采购要求
常规性检查
目测

进货检验单
27
按钮
（LAY3B）
LAY5（XB2）
每批抽5只，5只合格为整批合格
1、验证型号规格
2、操作10次应灵活，无卡住显现，
3、触点接触通断良好
采购要求
常规性检查
目测

进货检验单
28
指示灯
（AC36V、3W）
每批验证
型号规格、合格证
采购要求
验证合格凭证
目测

报检单

审定： 日期 审核： 日期： 编制： 日期：
