基于单片机的视力保护器电路的设计.doc

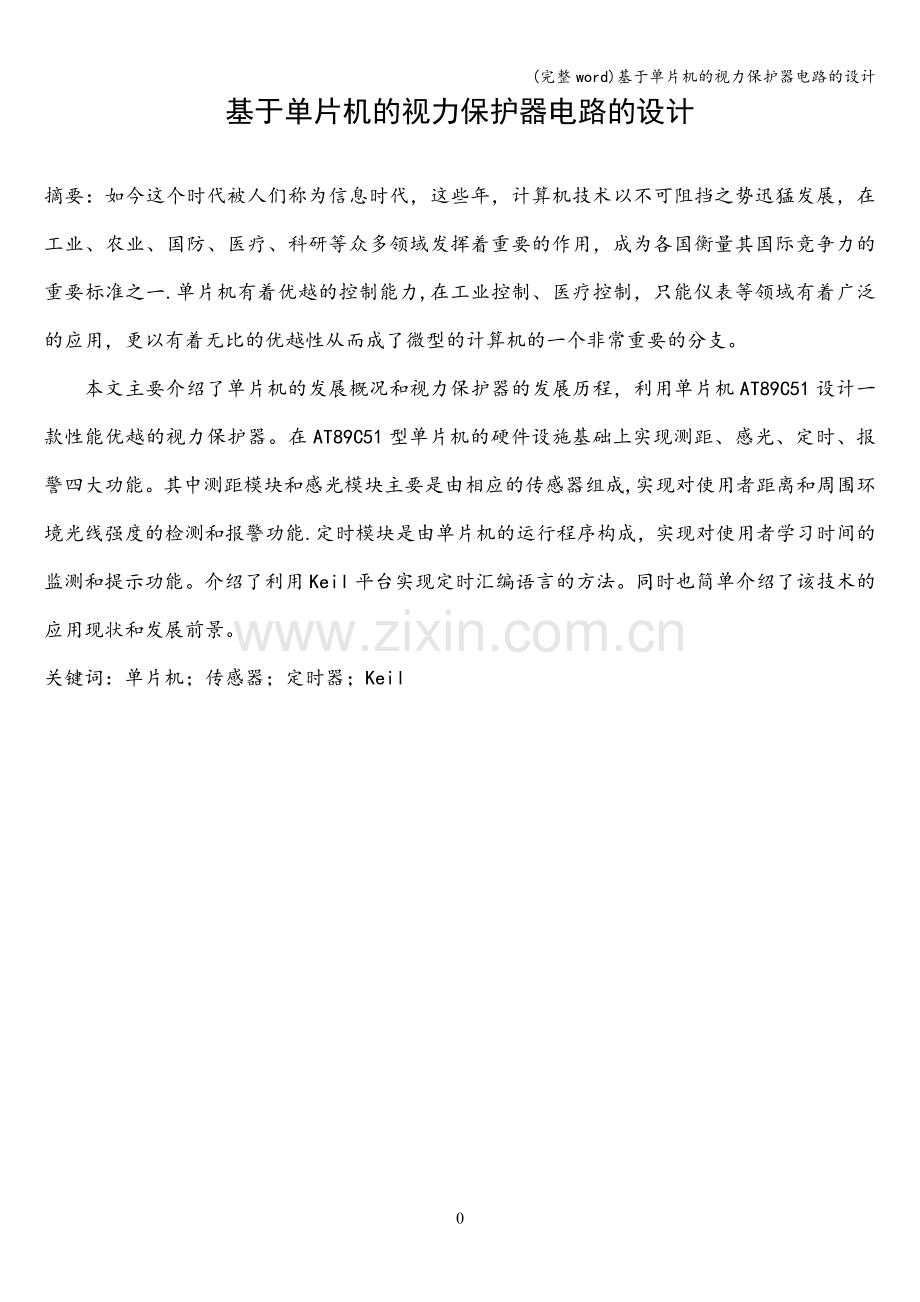

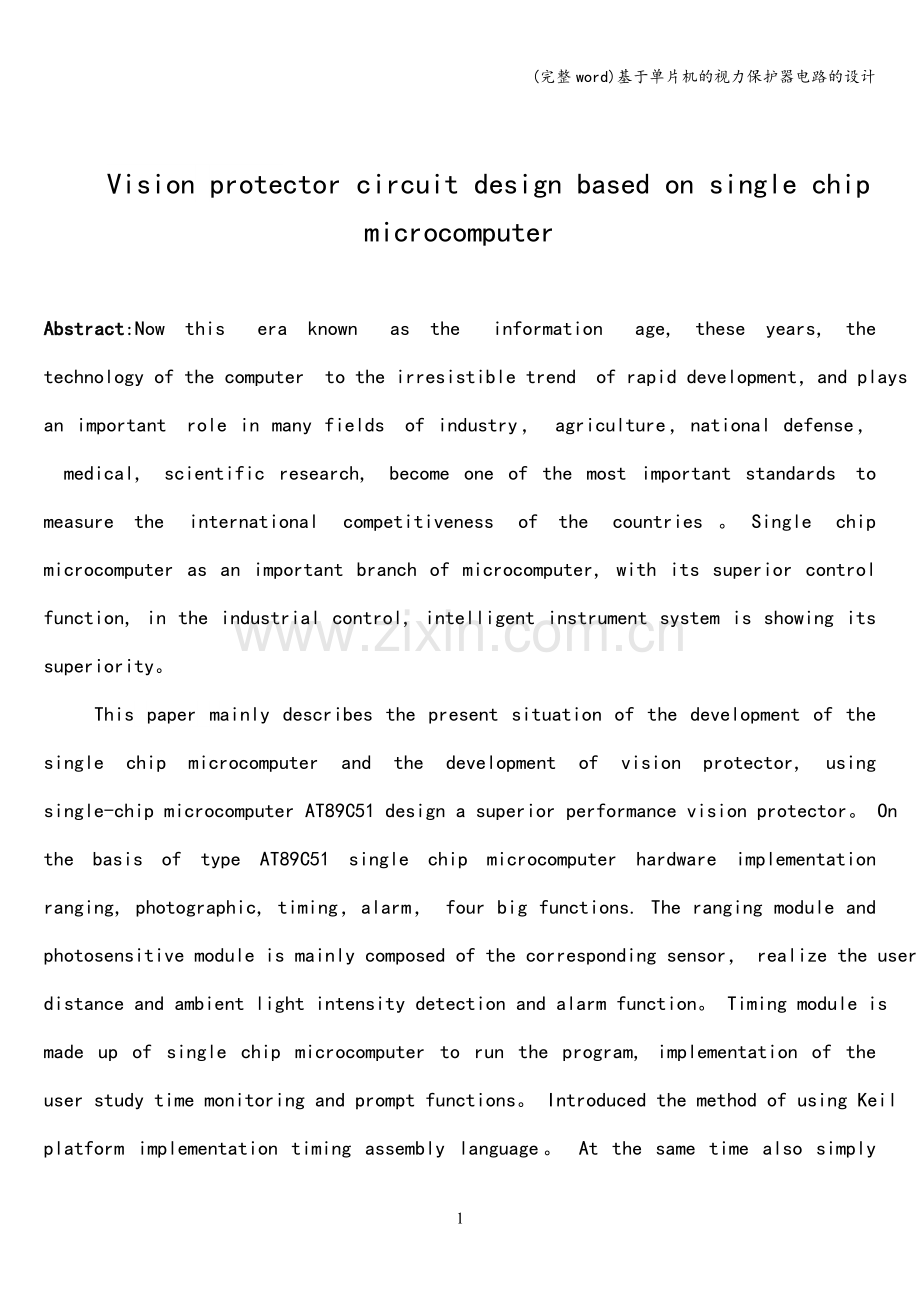

(完整word)基于单片机的视力保护器电路的设计基于单片机的视力保护器电路的设计摘要：如今这个时代被人们称为信息时代，这些年，计算机技术以不可阻挡之势迅猛发展，在工业、农业、国防、医疗、科研等众多领域发挥着重要的作用，成为各国衡量其国际竞争力的重要标准之一.单片机有着优越的控制能力,在工业控制、医疗控制，只能仪表等领域有着广泛的应用，更以有着无比的优越性从而成了微型的计算机的一个非常重要的分支。本文主要介绍了单片机的发展概况和视力保护器的发展历程，利用单片机AT89C51设计一款性能优越的视力保护器。在AT89C51型单片机的硬件设施基础上实现测距、感光、定时、报警四大功能。其中测距模块和感光模块主要是由相应的传感器组成,实现对使用者距离和周围环境光线强度的检测和报警功能.定时模块是由单片机的运行程序构成，实现对使用者学习时间的监测和提示功能。介绍了利用Keil平台实现定时汇编语言的方法。同时也简单介绍了该技术的应用现状和发展前景。关键词：单片机；传感器；定时器；KeilVision protector circuit design based on single chip microcomputerAbstract:Nowthis eraknown asthe information age,theseyears,the technology of the computerto the irresistible trendof rapid development，and plays an importantrole in many fieldsof industry， agriculture，national defense，medical,scientific research,become one of the most important standardsto measurethe international competitiveness ofthe countries。Single chip microcomputer as an important branch of microcomputer, with its superior control function, in the industrial control, intelligent instrument system is showing its superiority。 This paper mainly describes the present situation of the development of the single chip microcomputer and the development of vision protector, using single-chip microcomputer AT89C51 design a superior performance vision protector。 On the basis of type AT89C51 single chip microcomputer hardware implementation ranging, photographic, timing，alarm， four big functions. The ranging module and photosensitive module is mainly composed of the corresponding sensor， realize the user distance and ambient light intensity detection and alarm function。 Timing module is made up of single chip microcomputer to run the program, implementation of the user study time monitoring and prompt functions。 Introduced the method of using Keil platform implementation timing assembly language。 At the same time also simply introduces the present situation of the application of the technology and development prospects. Key words： Single chip microcomputer；transducer；timer;keil2目录1.绪论.。.。.。.。.。.。.。.。.。.。.。.。.1 1.1 选题背景.。.。.。.。.。.。.。.。.11.2 视力保护器的现状及其展望。.。.。.。.。.。.。21.3 主要研究内容。.。.。.。.。.。.。.。.。.。.。.22系统硬件设计。.。.。.。.。.。.。.。.。.。.。.。4 2.1 8051单片机简介。.。.。.。.。.。.。.。.。4 2。2 传感器辅助坐直报警电路.。.。.。.。.。.。7 2。3 8051单片机的中断系统。.。.。.。.。.。.。.。.。.。.8 2.3。1中断的概念.。.。.。.。.。.。.。.。.。.。8 2。3。2中断系统结构以及中断控制。.。.。.。.。.。.9 2.3。3中断响应及中断处理过程。.。.。.。.。.。12 2。4 光线报警电路.。.。.。.。.。.。.。.。.。.。.。.13 2。4。1光敏电阻控制电路.。.。.。.。.。.。.。.。.。13 2.4。2光线发声报警电路.。.。.。.。.13 2.5 定时报警电路.。.。.。.。.。.。.。.。.。.。14 2。5。1单片机控制电路。.。.。.。.。.。.。.14 2。5.2定时器报警发声电路。.。.。.。.。.。.。.。.153。 开发系统软件设计.。.。.。.。.。.。.。.。.。.。.16 3.1 Keil C51软件简介.。.。.。.。.。.。.。.。.。.16 3.2程序的模块化划分。.。.。.。.。.。.。.。.16 3。3程序模块。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.18 3.3.1超声波测距模块.。.。.。.。.。.。.。.18 3。3。2外部中断模块。.。.。.。.。.。.。.。.。.19 3。3.3定时模块。.。.。.。.。.。.。.。.204。 结论及展望.。.。.。.。.。.。.。.。.。.。.。.。.22参考文献。.。.。.。.。.。.。.。.。.。.。.。.。.23附录.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.24II第一章 绪论1.1选题背景随着改革开放的发展，现如今社会对于广大社会人群要求其知识水平越来越高，特别是学生，故而现在是学生学习的高峰期，对他们的造成的学习压力也是特别繁重的.根据有关的报告显示，我国现在的盲人人数以百万计，更甚的是低度近视的以千万计.近视眼这种疾病在儿童及青少年时期极易发生，因其不注意保护自己视力，各种的坐姿和作业方式不正确。根据近年全国学生体质健康调查报告结论如小学生22.78%中学生55.22%大学生70.34%下所示。更让人震惊的是，约有三十多万的人因高度近视而导致眼盲。图1-1 视力调查表我国因人口基数众多也因对对视力保护不够重视，故而近视眼的人数据世界第一位，同时近视眼发病的概率也是全世界最高的.学生因需经常用眼，故而在广大的近视眼人群中占据了巨大部分，有着相当多的人数。中国广大学生的近视度数还是较为偏高的,而且人数呈现出逐年递增的趋势，且递增的比例相当大.这种趋势使得社会人群普遍的关注和担忧.他们作业阅读姿势不正确和作业阅读的时间过长是导致近视眼病的主要原因，因此设计一款人性化的视力保护器对于广大学生保护眼睛来说意义重大。1。2 视力保护器的现状及其展望 就目前的状况来说，国内外均业已有许多电子科技公司自己都在生产本公司的视力保护器。就国内目前发展状况方面来说,比如说，有乌鲁木齐市旭之龙科技有限公司,该公司生产的“学生1。5视力保护器”也被称之为“坐视宝”，当使用者的坐姿不正确时,它能及时而有效的发出语音提醒.也还有深圳市华恒电子有限公司的“MS3032坐姿矫正器”，矫正作业和阅读时的不良坐姿.然而,从总体状况来说，国内生产的视力保护器的功能不够丰富，甚至可以说是单一，但人们多视力保护器的多样化和个性化要求是日益增长的，故而相矛盾。从国外方面来说,他们也十分地重视对视力保护的研究。然而，他们更加倾向于对产生近视原因的思考和研究。他们普遍认为可以通过合理的饮食营养搭配，例如多吃鱼和新鲜蔬菜，和正确的学习习惯，能降低近视发生的概率。 经市场的调研表明，真正功能丰富视力保护器在广大的销售市场上是不存在的。现有的视力保护器只能实现多功能视力保护器的三大目标(定时、感光、测距)的某一个方面，功能不全面，不突出。基于以上的因素，视力保护器存在着大量的市场需求，对于视力保护器的研究和开发才处于刚刚起步的阶段，还有着很大的发展空间。在经过广大市场需求的刺激和国家大力支持此项研究的前提下，多视力保护器的发展将是十分巨大的，同时也即将为广大学子的视力问题作出很好的预防效果.1。3 主要研究内容 因单片机普遍地具有智能处理的功能，能满足人们基础的设计需求。故而本次的设计以单片机芯片为核心，结合了理论指导和实验验证两方面的优点.首先是各个电路模块和所需的元器件的选择，同时也需对电路模块的元器件的电阻值，电容量进行大致范围的估算.进行了初步的范围的筛选后再进行进一步的精确的选择，最后确定使用。接着对各个单元电路进行调整组合，使之形成完整的电路模式，且在计算机上进行调试和仿真。单片机选择C51型，以光敏电阻来判定光照值是否达到国家标准来实现对光线强弱的警报，以水银滚珠型重力传感器来实现垂直电路从而达到对使用者坐姿的检验，以C51单片机的定时和汇编功能来实现对使用者使用时间的判定，以编程的方式来实现电路的自动复位.本次设计的多功能视力保护器主要能实现以下几种功能： （1）自动检测使用者的头部与书桌的距离，当使用者的头部与书桌的距离过近即小于25cm时，报警闪光,提醒使用者调整坐姿。 （2）自动检测光线强度,当光线强度小于国家标准1001X,报警闪光,提醒使用者调整光线强度. （3)自动检测学习时间,当使用者使用的时间达到了本设计初始设定的45分钟，报警发生电路报警闪光，提醒使用者需要进行适当的休息，比如向远处眺望，来保护视力.第二章 系统硬件设计 本设计的硬件设计系统是以8051单片机为核心,同时由定时报警电路系统、光线报警电路系统、传感器辅助坐直报警电路系统、报警发声电路系统这四个局部的电路系统而共同组成了视力保护器的硬件设计部分。设计基本框图如下所示：图21系统设计基本框图2。1 AT89C51简介89C51型单片机是一种八位单片机。优点较多，例如：体积小，功能较为完善，同时能面向控制，且开发应用十分方便,不论是在测控理论或者是应用方面，都是较为理想的，是一种不错的选择。中央处理器、储存器、并串行口、定时器/计数器、中断系统构成了C51的主要组成部分。数据总线、控制总线以及地址总线是C51单片机的三条总线，具有很好的完整性。 图22 89C581单片机内部结构上图为89C51内部结构，由以下几个部分组成： （1）1个8位中央处理器（CPU）。运算器和控制器是CPU的核心,构成了其组成部分的主要器件。同时其内部的运算器有个一个布尔处理器，能进行位数据操作.同时面向控制的能力大幅的增强.因此既能对字节数据进行处理,也能对位变量进行处理。 （2）程序存储器（片内ROM）。其主要的功能是储存程序和表格以及常数等。多见的是采用的是只读储存器，且类型多种多样。 （3）数据存储器（片内RAM）。可以快速的储存数据、工作时的变量、中间结果。简而言之就是数据暂存、缓冲、标志位等。 （4）并行输入/输出接口.主要是由四个八位并行输入/输出口组成,主要功能是实现数据的并行输入和输出. （5）串行输入/输出接口。该接口是全双工串行口。主要是用来实现单片机与其他的微机之间的串行通信,形成多台计算机互联系统。 （6)定时器/计数器。是由两个定时器/计数器T0与T1组成。可以实现精确的定时控制和外部事件的计数. (7）中断系统.主要是由5个中断源系统、2个可编程优先级的中断系统组成的，主要是用来各种实现中断申请。 （8)时钟电路。该电路可以产生单片机工作时所需要的时钟脉冲序列。89C51目前比较常见的主要有两种封装的方式。PLCC封装形式，有44个引脚；DIP封装形式，有40个引脚。以下分别是PLCC和DIP封装形式: 图23 两种常见的封装形式为缩减体积，减少引脚数,很多的引脚采用复用方式，40个引脚大致分为以下四类：1. 电源 该引脚用来提供单片机工作时所需要的电源. （1)Vcc：正常运行时的电源,接+5V。 (2)Vss:电源地线，接地端.2. 时钟 XTAL1和XTAL2是该时钟的两个时钟引脚,能与单片机片内的放大器构成一个振荡器，主要可以用来提供时钟控制信号.3. 控制引脚 （1）/：ALE为地址锁存允许信号，同时与地址锁存器相互配合形成一个控制信号，输出一正脉冲。是该控制引脚的第二功能，当由单片机编程写入时,为编程脉冲输入端. （2）：该控制引脚在低电平时有效。主要是作为外部程序存储器的选通信号，输入到数据总线上. （3）RST/VPD：该控制引脚在高电平时有效。可以实现单片机的复位操作,仅需加上高电平信号，持续时间大于两个机器周期。VDP是用作备用电源输入端,在掉电的情况下，自动引入一个电源,使得片内RAM数据不会丢失。 （4）/VPP：该控制引脚是程序存储器的选择控制端。当引脚EA为高电平时，CPU执行的顺序是从片内到片外；当引脚EA为低电平时，CPU只执行片外，无视片内.4. I/O口引脚 89C51有四个并行I/O口，每个端口均为8位且均有8个引脚，因此共有32个引脚。2。2传感器辅助坐直报警电路以下是传感器的结构和工作原理：当使用者的坐姿正确时，水银滚珠位于传感器的底端，与上面的电路处于分离状态，电路处于断路状态；若使用者坐姿不正确时，水银滚珠慢慢向上滚动,则电路导通，喇叭发声提醒使用者调整坐姿。传感器初始状态是竖直的,若使用者坐姿正确且保持不变。传感器的电路时处于短路状态的,喇叭不发声，无提示音。若使用者的坐姿有所变化，不正确,传感器的电路处于导通状态，喇叭发出提示音，提醒使用者调整坐姿，进而达到保护使用者视力的最终目的。若Y0输出为高电平时, VT1导通时， VT1的集电极电压是非常低的，VT2处于关闭状态时，输出为高电平时，芯片集成TM 801的发出声音提示。集成芯片TM 801的一种语言集成电路存储器是有多种语音信号的，本设计选择的是芯片MSS0283 53集成块口哨声,一旦触发,然后广播语音信号播出储存在在内存中语音信号， VT3放大，扬声器B组的声音。图2-4坐直电路原理图2.3 8051单片机的中断系统今天的计算机具有实时处理能力,能对外部发生的突发事件进行及时而有效处理.这就是靠中断技术来实现该功能的。2。3.1中断的概念当CPU正在处理一个事件，一个事件从外部突发需要CPU及时的处理, CPU暂时中断当前的工作,转向事件的处理。中断服务处理完事件后，然后返回到被中止，继续到原来的地方进行原来的工作,这个过程称为中断。中断系统就是能实现中断功能的部件,中断源就是能产生中断的请求源。中断请求就是中断源向CPU发出的处理请求.中断响应就是CPU中断了自身的事件处理，转向去处理请求事件的过程.中断服务就是对请求事件的整个的处理过程。中断返回就是在请求事件处理完成后,再返回到原来中断的地方.图2-5中断流程2.3。2中断系统结构以及中断控制图2-6中断系统结构 中断对于单片机而言是一项不可或缺的功能，特别是对于事件处理方面，能极大的提高单片机的的工作效率.中断技术可以实现分时操作，实时处理，故障处理等功能.189C51中断源中断源一般有I/O设备、硬件故障、实时时钟、为调试程序而设置的中断源8。89C51中断系统的5个中断源为: （1）INT0:外部中断0请求.在输入低电平时才有效。可以通过P3.2引脚引入。 （2）INT1：外部中断1请求。在输入低电平时才有效。可以通过P3.3引脚引入。 （3)T0：定时器计数器（0）溢出中断请求。 （4）T1：定时器计数器(1)溢出中断请求。 （5）TXD/RXD:串行口中断请求。当该串行端口,完成了发送数据或接受，就会要求中断.每个中断源都与一个中断请求标志位相对应。当中断源发出中断请求后,与之一一对应的标志位的锁存是通过TCON和SCON来实现的.2中断控制 89C51中断系统中有4个功能比较特殊的寄存器:TCON(定时器控制寄存器)、SCON（串行口寄存器)、IE（中断允许寄存器）、IP(中断优先级寄存器）821 两个特殊寄存器（TCON和SCON)的中断标志位1. TCON中的中断标志位8FH 8EH 8DH 8CH 8BH 8AH 89H 88HIT0TF1TF0IT1IE1IE0 （1)TF1：定时器计数器（T1）溢出中断请求标志。当单片机开始工作后，T1开始计数，从初值开始加1一直到最高位产生溢出，TF1置一，且向CPU发出中断，响应以后，自动将TF1置0。 （2)TF0： 定时器计数器（T0）溢出中断请求标志。作用与TF1相同。 （3）IE1：中断请求标志位(外部中断1）。当外部中断引脚上有中断请求时，IE1为1;当CPU响应了中断请求后，IE1为0。 （4）IT1:中断触发控制位（外部中断1）.当IT1为0时，外部中断为电平触发。若外部输入为低电平，IE1为1;若外部输入为高电平，IE1为0。当IT1为1时，外部中断为边沿触发。若在两个机器周期内电平以高低的方式呈现,IE1为0;当CPU响应了该中断，IE1为0。 (5）IE0:外部中断0的中断标志位。作用与IE1相同。 （6）IT0:外部中断0的中断触发方式控制位。作用与IT1相同。2 SCON中的中断标志位 99H 98H RITI （1)TI：串行口发送中断请求标志位。CPU使得一个数据写入发送缓冲器SBUF时，就启动发送。在每发送完一阵串行数据后,硬件置位TI。但在CPU响应中断时，不清除TI,必须在中断服务程序中由软件使得TI清0。 （2)RI：串行口接受中断请求标志位。当串行口允许接受时,每接受完一个串行帧，硬件置位RI。在CPU响应中断时不清除RI，必须实用软件对其清0。在中断服务程序中有软件使得TI清0. 22中断允许控制位 AFH AEH ADH ACH ABH AAH A9H A8HET0ET1EX1ESEAEX0 （1)EA：中断允许总控制位。EA=0时，屏蔽所有中断请求；EA=1时，CPU开放中断。对个中断源的中断请求是否被允许，还需取决于个中断源的中断允许控制位的状态. （2)ES：串行口中断允许位。当ES=0时，禁止串行口中断；当ES=1时，允许串行口中断 （3）ET1：定时器/计数器T1的溢出中断允许位。当ET1=0时，禁止T1中断；当ET1=1时,允许T1中断。 （4)EX1:外部中断1中断允许位.当EX1=0时，禁止外部中断1中断；当EX1=1时,允许外部中断1中断。 (5）ET0:定时器/计数器T0的溢出中断允许位。当ET0=0时，禁止T0中断；当ET0=1时,允许T0中断。 （6)EX0：外部中断0中断允许位。当EX0=0时,禁止外部中断0中断；当EX0=1时，允许外部中断0中断.23中断优先级控制 89C51有两个中断优先级。每一个中断请求源都可以编程为高优先级中断或低优先级中断。在中断系统中有两个不可寻址的“优先级生效”触发器，其中一个指出CPU是否正在执行高优先级的中断服务程序，另一个指出CPU是否正在执行低优先级中断服务程序。当这两个触发器为1时，则分别屏蔽所有的中断请求。89C51内有一个中断优先级寄存器IP。IP中的低5位为个中断源优先级的控制位，可以使用软件来设定。各位的含义如下所示: BCH BBH BAH B9H B8H PT1PX1PSPX0PT0 (1）PS：串行口中断优先级控制位。 (2)PT1：定时器/计数器T1中断优先级控制位。 （3）PX1:外部中断1中断优先级控制位。 （4）PT0：定时器/计数器T0中断优先级控制位。 （5）PX0：外部中断0中断优先级控制位。2.3.3中断响应及中断处理过程1中断响应 1中断响应条件CPU响应中断条件有： (1）有中断源发出中断请求. （2）中断总允许位EA为1. （3)申请中断的中断源的中断允许为1。 （4）无同级或更高级中断正在被响应. （5）当前的指令周期已经结束。 2中断响应的自主操作过程89C51单片机CPU在每一个机器周期才分别采样每一个中断源,按照优先级顺序查询中断标志位。若一些中断的中断允许位都在在允许状态(即为1）,在接下来的某时间段内按其优先级进行中断处理。这就表现为CPU的自主操作.3中断响应时间CPU地不同情况下的中断请求的响应时间是不一样的，甚至也不是响应所有情况下的中断请求的。同时在中断请求处理过程中若是受到了阻碍，中断请求的时间也是会有所延长的。2中断处理 中断处理就是从中断服务程序的第一条指令开始到返回指令结束。其中包括:保护现场、中断源服务.中断服务子程序流程为：关闭之后中断请求，保护现场，开启现在响应的中断，开始中断服务，关闭处理好的中断,恢复现场,开启中断请求允许位，中断返回。103中断返回当一个中断源发出中断请求，CPU对该请求响应与否能自主决定。若响应，就需要在某条指令完成后,需要把中断地址放入堆栈中保护起来，即为中断保护。当中断处理完以后,再将之前仿佛堆栈中的指令的后面的指令地址返回PC中,这被称之为恢复断点，程序返回到之前中止的地方，继续原来的工作。中断返回也表现为CPU的自主操作。2.4 光线报警电路 该电路是由光敏电阻控制电路和声光报警电路组成.主要的作用是，在满足了光敏脉冲控制条件时，由声光报警电路发出提示音,告知使用者周围的光线不足，需要更好的光照条件，保护使用者的视力。2.4.1光敏电阻控制电路 当光照条件良好时，光敏电阻较小时，三极管B级电压较低,处于截止状态，经过模数转换器转换成数字信号，通过反相器传送给单片机。传送信号为低电平，则输出的信号也为低电平。若光照条件不好时，光敏电阻较大，三极光B级电压很高,处于导通状态。输出为低电平,经反相器则为1。图2-7 光敏控制电路原理图2。4。2光线发声报警电路 图29显示了一个声光报警电路, IC2采用的KD- 56028的语言,其为COMS大规模集成电路,储存有“注意近视，调亮灯光”的语言信号.经过高电平信号这个平台，立即广播发声，放大器放大，扬声器发音，以此同时，灯光闪烁。图2-8 光线报警发声电路原理图2。5 定时报警电路当在定时器 /计数器定时器模式下，计数器在12分频信号振荡器于1的信号里产生的，即每个机器周期，加1计数，直到计满溢出。每个单片机的计数时间是与该单片机的计数系统振荡频率有关。众所周知，一个机器周期等于十二个振荡周期, 即 fcount=1/12osc 也即 如果晶振为12MHZ，则技术周期为： T=1/(12x106)HZx1/12=1us 此为最短的定时周期。若想在实际的设计应用中延长时间，则需改变定时器的初始值，也需根据设计的需要选择定时器的长度。2.5.1单片机控制电路单片机的控制电路是由单片机的P3。4口和P3。5口,也即是定时器/计数器通过汇编语言平台来加以实现的。在本次的视力保护器的设计中需要定时时间为45分钟,有公式可以计算初值，得之如下： 45min60=2700s=27000100ms 由上可知计数初值需要分两次可获得，100ms设置为定时（T0），27000设置为计数（T1），其中定时的工作方式需为方式1,计数的工作方式需为11.T0的定时初值为:216100ms/2us=15536=C3B0H；T1的计数初值为：6553627000=38536=96A3H。 2。5.2定时器报警发声电路如图2-9所示，振荡脉冲的方波脉冲产生了单片机的定时功能，同时在该脉冲开启的高水平下也能IC2提供工作所需的电压.IC2采用语言电路且内存有“时间已到，注意休息”的语音信号。一旦电平触发，通过扬声器播出语音信号，同时,灯光闪烁。 图2-9 定时器报警发声原理图第三章 开发系统软件设计对于使用单片机系统而言，系统程序的主要任务是通过有限的硬件资源，供应管理系统内合理分布设计，设计出最直接，最有效的程序设计语言,实现了微控制器外围设备的控制,从而通过这些外围的设备实现设计者最初的设计目的。系统的软件设计通常是对于系统的可靠性和效率性在较大的部分在系统设计任务量极显著影响。3。1 Keil C51软件简介Keil C51软件内置了非常丰富的库函数，而且还允许使用者自定义函数。同时能够调用的开发调试工具也是非常实用和强大的,而且所有的界面都是以windows方式呈现。还有很重要的一点是,只要看看编译器生成的汇编代码,你可以知道用Keil C51生成的目标代码效率非常高，大部分生成的汇编代码的陈述是很紧凑，很容易理解.在开发大型软件系统更能反映其高级语言的优点。 Keil C51工具包的整体结构主要包括 uVision和 Ishell,它们分别是 C51 for Windows与 for Dos的集成开发环境( IDE）,要完成编辑，编译，调试，仿真，连接整个开发过程。开发人员可以使用简易浏览装置或其他编辑器编辑C或汇编源文件，然后由C51和C51的编辑器编译的目标文件（。 OBJ ） .目标文件不仅可以生成库文件，也可以生成绝对目标文件（。ABS）。但需要通过LIB51和L51创建。同时绝对目标文件可以生成Hex需文件在OH51创建下，达到调试器进行源代码级调试的目的，同时也能通过仿真器使得目标板调试。3。2程序的模块化划分程序的模块化的中心理念就是化整为零，这种思想在程序设计中是十分常用的,也即是将一个能实现完整功能的程序，划分成若干个较小的程序,这些程序只能完成整个功能中的某一小部分的功能，但他们完整的组织起来就可以实现整个的程序功能.同时这些较小模块的程序自身也能进行设计、编译、调试，它们互不影响干扰对方。这样的做法优点很多，例如,能完成这个程序设计的优化、程序的可读性大大提高、同时也因为每个较小的程序模块的功能是独立的,这样十分便利于整个程序模块功能的扩充和升级、也能使得对于经常需要调用子程序的实际设计能够得到极大程度上的简化。图31 系统软件设计总流程图在本章节的系统硬件的设计中，根据最初设计视力保护器的最初目的-保护使用者的视力，以程序模块的设计思想，达到系统的实用性和可靠性的同时，也能极大改善简化本设计的设计步骤,减少设计的难度。本章节的软件设计的目的就是令单片机能够加载附录中的程序，使之运行，达到测距，定时，光检的三个能够保护视力的基础手段. 在整体设计中，当系统开始工作，首先初始化，然后再确定照度,如果周围环境光强度太弱，报警发声电路发出的提示音.如果对光照进行判定以达到国家标准给定值，则需要开始对定时部分开始计数。如定时时间到了最初给定的时间45分钟,报警发声电路发出提示音。若定时时间没有达到最初设定值,就直接进行距离的测定。若果测得的使用者眼睛距离书桌小于25cm，则报警发声电路发出提示音。反之，如果测得使用者眼睛距离书桌大于25cm，则返回对光照值的判定.有上述可知，感光、定时、测距这三个部分的检测是没有固定的顺序的,需要重复进行的。3.3程序模块整个控制程序可以分为测光照、测距以及定时三个子模块。光照检测模块程序在可以在主程序中完成，因此在此主要阐述测距模块和定时模块。因为在定时这个模块中，需要用到中断这个概念,故而需要对中断流程有一定的了解。3.3。1超声波测距模块在测距模块的功能开始启动后，在这里需要一个位置标志位，故而选择了定时计数达到1s的位置，在达到这个位置的时间时，开始发射超声波,同时也要开启定时器（T1）和外部中断（0）。如果时间没有到1s。就返回继续计数定时。如果外部中断被触发，表示发出的超声波返回了,定时器(T1）停止，计算所测距离。反之,若没有外部中断触发,则需返回,继续发射超声波。在计算所测距离时，若距离小于25cm，报警发声电路发出提示音。反之，距离若大于25cm，返回主程序，进行下一个功能。超声波测距模块流程图如下图所示.图3-2 测距模块流程图3。3.2 定时模块定时子模块可提供定时功能，在单片机控制系统中实现定时,通常有以下几种方法可供选择： (1）软件定时。软件定时也就是累加单片机中的软件运行指令所需要耗费的时间,从而达到所需的定时效果。这种方法一般是运用循环程序嵌套来实现的，也可以是循环一个程序。该办法优缺点并存。优点主要有定时时间较精确，也不需要附加新的一个电路。缺点是需要占用CPU内存,故而在定时时间长度较长的情况下不能采用。 (2）硬件定时。硬件定时主要是附加一个硬件电路来完成所需的定时，该方法不占用CPU运行时间，故而可以用来完成较长时间的定时。但是需要调节电路元件参数，在实际的运用中不够灵活。 （3）可编程定时器定时。通过单片机内部时钟脉冲的计数是该方法的主要手段。本定时方法可以修改计数值从而改变定时时间，使用方便灵活。本设计主要是通过定时器（T0)，工作方式为方式1，来实现视力保护器的定时模块的。先设置两个变量，秒变量S，分钟变量M。单片机的初始定时时间为45分钟，使用定时器T0定时3ms，然后通过变量递增。20次后中断为1s，然后秒变量S递增.递增60次后,分钟变量递增。直至递增45次,然后设置标志位。报警发声电路发出提示音,提示学习时间已达45分钟，可以休息了.使用者关闭电源，休息片刻。若再次使用视力保护器时，就开启电源。T0流程图如图33所示。图33 定时模块流程图3。3。3外部中断模块定时模块当中断开启后，检测的超声波的个数加1。如果超声波的个数到2，则允许定时器1中断，同时开启定时器1并且允许中断0。此时回波的标志位置1,超声波的个数赋值为0，然后返回主程序;若超声波的个数不到2,则直接返回主程序以进行其他功能的检测。中断流程图如图34所示。图34 外部中断模块流程图第四章 结论与展望本人此次的毕业设计完成了一个以C51为核心同时包括了光敏电阻,传感器等的多功能视力保护器的硬件设计，同时以Keil C51为软件设计的平台，完成了其软件设计。再经过多次的使用实际检测后，发现能基本满足设计目标,使用者也能完成事先设定的基本功能.在本次的系统实际开发过程中遇到了许多的困难，不过在刘言林老师的知道下一一的解决了，在此次的毕设中,获益良多，学习到了许多的知识，了解了传感器的基本运用.当然由于本人的知识水平有限，不能很好的了解传感器和单片机进一步的知识。同时加上需要实习,时间有限.所以在本次的设计中存在也不完善的地方:（1） 在使用传感器测距时,因周围环境的干扰和使用的方法不是十分的准确，故而不能精确测得使用者头部距离书桌的距离。（2） 定时功能不完善，只要一通电就自动的开始计时。（3） 在检测周遭环境强度时，也存在着干扰,不能很好的对周围的环境的光线强度进行精确的检测。通过本次的设计可以看出，只要进行一些完善，视力保护器的应用前景是非常广泛的,它可以很好的预防和缓解使用者的视力问题，同时也利于预防使用者坐姿不正确的学习习惯，减少驼背的人数.但由于现在视力保护器的研发投入少，市场宣传少，并未大量进入市场，所以有着很好的市场前景。加大对视力保护器的研究和开发，是十分有必要的，不管是从解决视力问题，造福人类方面,还是在市场需求的调研方面都是如此.参考文献1于永，戴佳，常江5
