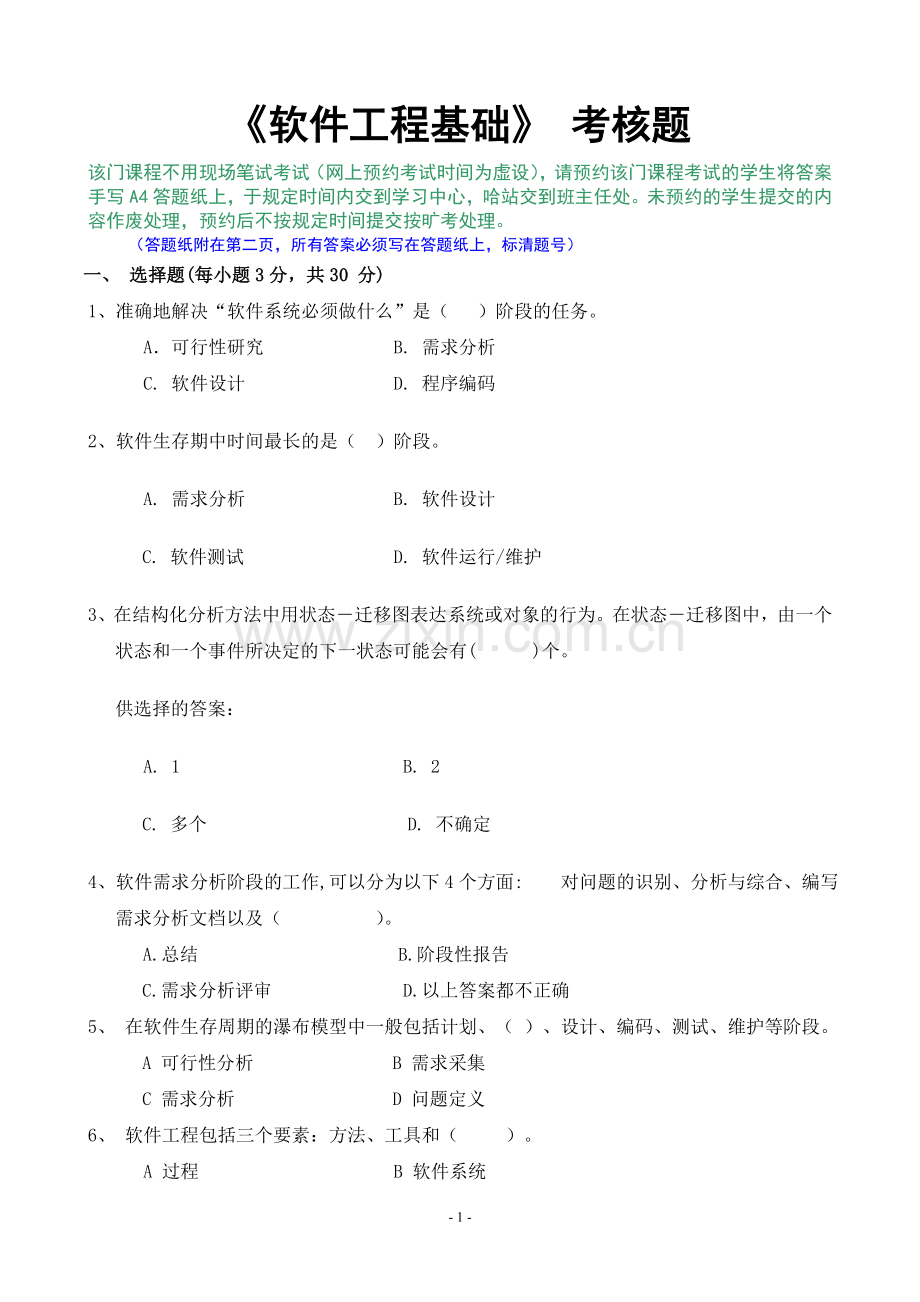

《软件工程基础》 考核题
该门课程不用现场笔试考试（网上预约考试时间为虚设），请预约该门课程考试的学生将答案手写A4答题纸上，于规定时间内交到学习中心，哈站交到班主任处。未预约的学生提交的内容作废处理，预约后不按规定时间提交按旷考处理。
（答题纸附在第二页，所有答案必须写在答题纸上，标清题号）
一、 选择题(每小题3分，共30 分)
1、准确地解决“软件系统必须做什么”是（ ）阶段的任务。
A．可行性研究 B. 需求分析
C. 软件设计 D. 程序编码
2、软件生存期中时间最长的是（ ）阶段。
A. 需求分析 B. 软件设计
C. 软件测试 D. 软件运行/维护
3、在结构化分析方法中用状态―迁移图表达系统或对象的行为。在状态―迁移图中，由一个状态和一个事件所决定的下一状态可能会有( )个。
供选择的答案：
A. 1 B. 2
C. 多个 D. 不确定
4、软件需求分析阶段的工作,可以分为以下4个方面: 对问题的识别、分析与综合、编写需求分析文档以及（ ）。
A.总结 B.阶段性报告
C.需求分析评审 D.以上答案都不正确
5、 在软件生存周期的瀑布模型中一般包括计划、（ ）、设计、编码、测试、维护等阶段。
A 可行性分析 B 需求采集
C 需求分析 D 问题定义
6、 软件工程包括三个要素：方法、工具和（ ）。
A 过程 B 软件系统

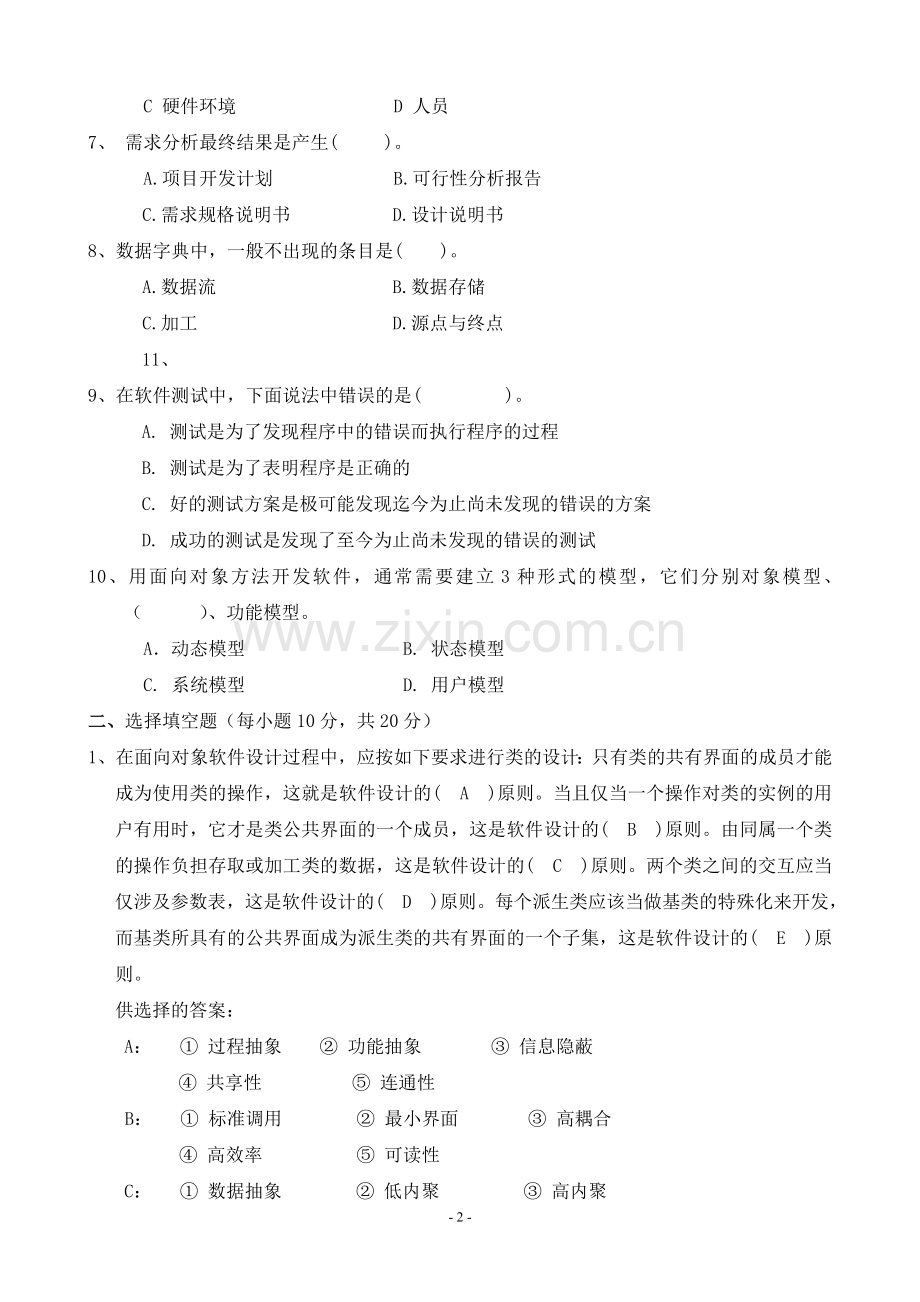

C 硬件环境 D 人员
7、 需求分析最终结果是产生( )。
A.项目开发计划 B.可行性分析报告
C.需求规格说明书 D.设计说明书
8、数据字典中，一般不出现的条目是( )。
A.数据流 B.数据存储
C.加工 D.源点与终点
11、
9、在软件测试中，下面说法中错误的是(     )。
A. 测试是为了发现程序中的错误而执行程序的过程
B. 测试是为了表明程序是正确的
C. 好的测试方案是极可能发现迄今为止尚未发现的错误的方案
D. 成功的测试是发现了至今为止尚未发现的错误的测试
10、用面向对象方法开发软件，通常需要建立3种形式的模型，它们分别对象模型、（ ）、功能模型。
A．动态模型 B. 状态模型
C. 系统模型 D. 用户模型
二、选择填空题（每小题10分，共20分）
1、在面向对象软件设计过程中，应按如下要求进行类的设计：只有类的共有界面的成员才能成为使用类的操作，这就是软件设计的( A )原则。当且仅当一个操作对类的实例的用户有用时，它才是类公共界面的一个成员，这是软件设计的( B )原则。由同属一个类的操作负担存取或加工类的数据，这是软件设计的( C )原则。两个类之间的交互应当仅涉及参数表，这是软件设计的( D )原则。每个派生类应该当做基类的特殊化来开发，而基类所具有的公共界面成为派生类的共有界面的一个子集，这是软件设计的( E )原则。
供选择的答案：
A： ① 过程抽象 ② 功能抽象 ③ 信息隐蔽
④ 共享性 ⑤ 连通性
B： ① 标准调用 ② 最小界面 ③ 高耦合
④ 高效率 ⑤ 可读性
C： ① 数据抽象 ② 低内聚 ③ 高内聚
④ 低复杂度 ⑤ 低强度
D： ① 显式信息传递 ② 高内聚 ③ 低内聚
④ 相互操作性 ⑤ 连接性
E： ① 动态联编 ② 异质表 ③ 信息隐蔽
④ 多态性 ⑤ 继承性
A: B: C: D: E:
2、从供选择的答案中选出同下列各叙述关系最密切的字句。
A. 软件从一个计算机系统或环境转移到另一个计算系统或环境的容易程度。( )
B. 软件在需要它投入使用时能实现其指定的功能的概率。( )
C. 软件使不同的系统约束条件和用户需求得到满足的容易程度。( )
D. 在规定的条件下和规定的一段期间内，实现所指定的功能的概率。( )
E. 尽管有不合法的输入，软件仍能继续正常工作的能力。( )
供选择的答案：
① 可测试性 ② 可理解性 ③ 可靠性 ④ 可移植性
⑤ 可使用性 ⑥ 兼容性 ⑦ 容错性 ⑧ 可修改性
⑨ 可接近性  ⑩ 一致性
A: B: C: D: E:
三、名词解释（每小题5分，共10分）
1、软件可靠性:
2、程序的可维护性：
四、简答题（每小题10分，共20分）
1、说明选择类和对象的原则？论述标识属性的方法和策略？
2、面向对象系统的组装测试，存在两种不同的测试策略（基于线索测试
和基于应用的测试），请说明其内容和区别？

五、应用题（20分）
1.图1是否为结构图，如果不是，则改为结构图。
q
开始
p
G
END

F

T

F

T

(图1)
2.假设某程序规定第一个字符必须是字母I或O,第二个字符必须是数字,在这种情况下处理,如果第一个字符不正确则给出操作类型错;如果第一个正确,第二个不正确,则给出顺序号错误
问:1.画出因果图 2.画出判定表(成立为1,不成立为0)并优化

答案后面找
软件工程试题及答案
第一部分 选择题
一、单项选择题 每小题1分，共20分。（在每小题的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内）
1．在下列工具与环境中（ ）属于较早期的CASE。
A．基于信息工程CASE B．人工智能CASE
C．结构的基于图形CASE D．集成的CASE环境
2．Putnam成本估算模型是一个（ ）模型。
A．静态单变量 B．动态单变量 C．静态多变量 D．动态多变量
3．在McCall软件质量度量模型中，（ ）属于面向软件产品修改。
A．可靠性 B．可重用性 C．适应性 D．可移植性
4．ISO的软件质量评价模型由3层组成，其中用于评价设计质量的准则是（ ）
A．SQIC B．SQMC C．SQRC D．SQDC
5．软件复杂性度量的参数包括（ ）
A．效率 B．规模 C．完整性 D．容错性
6．对象实现了数据和操作的结合，使数据和操作（ ）于对象的统一体中。
A．结合 B．隐藏 C．封装 D．抽象
7．软件调试技术包括（ ）
A．边界值分析 B．演绎法 C．循环覆盖 D．集成测试
8．瀑布模型的存在问题是（ ）
A．用户容易参与开发 B．缺乏灵活性 C．用户与开发者易沟通 D．适用可变需求
9．软件测试方法中的静态测试方法之一为（ ）
A．计算机辅助静态分析 B．黑盒法 C．路径覆盖 D．边界值分析
10．软件生命周期中所花费用最多的阶段是（ ）
A．详细设计 B．软件编码 C．软件测试 D．软件维护
11．第一个体现结构化编程思想的程序设计语言是（ ）
A．FORTRAN语言 B．Pascal语言 C．C语言 　　D．PL/1语言
12．程序的三种基本控制结构是（ ）
A．过程、子程序和分程序 B．顺序、选择和重复 C．递归、堆栈和队列 D．调用、返回和转移
13．在详细设计阶段，经常采用的工具有（ ）
A．PAD B．SA C．SC D．DFD
14．详细设计的结果基本决定了最终程序的（ ）
A．代码的规模 B．运行速度 C．质量 D．可维护性
15．需求分析中开发人员要从用户那里了解（ ）
A．软件做什么 B．用户使用界面 C．输入的信息 D．软件的规模
16．结构化程序设计主要强调的是（ ）
A．   程序的规模 B．   程序的效率C．   程序设计语言的先进性 D．  程序易读性
17．IDEF。图反映系统（ ）
A．怎么做 B．对谁做 C．何时做 D．做什么
18．经济可行性研究的范围包括（ ）
A．资源有效性 B．管理制度 C．效益分析 D．开发风险
19．可行性分析是在系统开发的早期所做的一项重要的论证工作，它是决定该系统是否开 发的决策依据，因必须给出（ ）的回答。
A．确定 B．行或不行 C．正确 D．无二义
20．需求分析阶段的任务是确定（ ）
A．   软件开发方法B．   软件开发工具C．   软件开发费 D．  软件系统的功能

二、填空题（每空2分，共20分）。
21．在软件开发过程中要产生大量的信息，要进行大量的修改， 软件配置管理 能协调软件开发，并使混乱减到最低程度。
22．规定功能的软件，在一定程度上对自身错误的作用（软件错误）具有屏蔽能力，则称此软件具有 容错功能的软件。
23．McCall提出的软件质量模型包括11 个软件质量特性。
24．软件可维护性度量的七个质量特性是可理解性、可测试性、可修改性、可靠性、可移植性、 可使用性和效率。
25．为了便于对照检查，测试用例应由输入数据和预期的输出结果两部分组成。
26．程序设计语言的心理特性主要表现在 歧义性 、简洁性、传统性、局部性和顺序性。
27．软件结构是以 模块 为基础而组成的一种控制层次结构。
28．在结构化分析中，用于描述加工逻辑的主要工具有三种，即：结构化语言、判定表、
判定树 。
29．结构化语言是介于自然语言和形式语言之间的一种半形式语言。
30．若年利率为i，不计复利，n年后可得钱数为F，则现在的价值P=F/(1+(n*i)。
三、名词解释题 每小题3分，共15分。
31．软件生存周期模型
描述软件开发过程中各种活动如何执行的模型
32．数据字典（DD）
数据字典是用来定义数据流图中的各个成分的具体含义的。它以一种准确的、无二义性的说明方式为系统的分析、设计及维护提供了有关元素的一致的定义和详细的描述。
33．内聚性
内聚性是模块独立性的衡量标准之一，它是指模块的功能强度的度量，即一个模块内部各个元素彼此结合的紧密程度的度量
34．JSP方法
JSP方法是面向数据结构的设计方法，其定义了一组以数据结构为指导的映射过程，它根据输入，输出的数据结构，按一定的规则映射成软件的过程描述，即程序结构。
35．多态性
指相同的操作或函数、过程可作用于多种类型的对象上并获得不同结果。或（不同的对象，收到同一消息可以产生不同的结果。）
四、简答题 每小题5分，共20分。
36．简述容错技术的四种主要手段，并解释。
结构冗余：包括静态冗余、动态冗余和混合冗余。
信息冗余：为检测或纠正信息在运算或传输中的错误，须外加一部分信息。
时间冗余：指重复执行指令或程序来消除瞬时错误带来的影响。
冗余附加技术：指为实现上述冗余技术所需的资源和技术。
37．以G.J.Myers的观点，简述对软件测试的目的。
软件测试是（1）为了发现错误而执行程序的过程；（2）一个好的用例能够发现至今尚未发现的错误的测试。（3）一个成功的测试是发现至今尚未发现的错误的测试。
38．就程序设计语言的工程特性而言，对程序编码有哪些要求？
就程序设计语言的工程特性而言，对程序编码有如下要求：
（1）可移植性 （2）开发工具的可利用性 （3）软件的可重用性 （4）可维护性

39．模块的内聚性包括哪些类型？
模块的内聚性包括：
（1）偶然内聚（2）逻辑内聚（3）时间内聚（4）通信内聚（5）顺序内聚（6）功能内聚
五、应用题 第40小题7分，第41小题8分，第42小题10分，共25分。
41．根据下列条件使用等价划分法设计测试用例。
某一8位微机，其十六进制常数定义为：以0x或0X开头的数是十六进制整数，其值的范围是-7f～7f（表示十六进制的大小写字母不加区别），如0X13,0X6A,-0X3c。
解答：等价划分法 ①划分等价类并编号，如下表所示。
十六进制整型常量输入条件的等价类表
输入数据
合理等价类
不合理等价类
十六进制整数
1．  0x或0X开头1～2位数字串
2．  以－0x打头的1～2位数字串
3．  非0x或非－打头的串
4．  含有非数字且（a,b,c,d,e,f）以外字符
5．  多于5个字符
6．  －后跟非0的多位串
7．  －0后跟数字串
8．  －后多于3个数字
十六进制数范围
9．在－7f～7f之间
10．小于－7f
11．大于7f
②为合理等价类设计测试用例，表中有三个合理等价类，设计两个例子
测试数据
期望结果
覆盖范围
0×23
显示有效输入
1，9
－0×15
显示有效输入
2，9
③为每个不合理等价类至少设计一个测试用例
测试数据
期望结果
覆盖范围
2
显示无效输入
3
G12
显示无效输入
4
123311
显示无效输入
5
－1012
显示无效输入
6
－011
显示无效输入
7
－0134
显示无效输入
8
－0x777
显示无效输入
10
0x87
显示无效输入
11
一、单项选择题(本大题共 20 小题，每小题 1 分，共 20 分)
　　在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
　　1 .软件工程管理的具体内容不包括对 _________ 管理。(　　　)
　　A .开发人员 B .组织机构 C .控制 D .设备
　　2 .在 McCall 软件质量度量模型中， _________ 属于面向软件产品操作。(　　　)
　　A .正确性 B .可维护性 　C .适应性 D .互操作性
　　3 .在快速原型模型的开发过程中，用原型过程来代替全部开发阶段所用模型是 _________ 模型。(　　　)
　　A .探索型原型 B .演化型原型 C .实验型原型 D .增量型原型
　　4 .维护中因删除一个标识符而引起的错识是 _________ 副作用。(　　　)
　　A .文档 B .数据 　C .编码 D .设计
　　5 .软件维护的困难主要原因是(　　　)
　　A .费用低 B .人员少 C .开发方法的缺陷 D .维护难
　　6 .用白盒法技术设计测试用例的方法包括(　　　)
　　A .错误推测 B .因果图 C .基本路径测试 D .边界值分析
　　7 .软件测试中根据测试用例设计的方法的不同可分为黑盒测试和白盒测试两种，它们(　　　)
　　A .前者属于静态测试，后者属于动态测试
　　B .前者属于动态测试，后者属于静态测试
　　C .都属于静态测试 D .都属于动态测试
　　8 .程序设计语言的心理特性在语言中表现不应包括(　　　)
　　A .歧义性 B .简洁性 C .保密性 D .传统性
　　9 .程序的三种基本控制结构的共同特点是(　　　)
　　A .只能用来描述简单程序 B .不能嵌套使用
　　C .单入口，单出口 D .仅用于自动控制系统
　　10 . JSP 方法是一种面向 _________ 的设计方法。(　　　)
　　A .控制结构 B .对象 　C .数据流 D .数据结构
　　11 .当一个模块直接使用另一个模块的内部数据，这种模块之间的耦合为(　　　)
　　A .数据耦合 B .公共耦合 C .标记耦合 D .内容耦合
　　12 .软件设计的方法有多种， _________ 方法不属于面向数据流的设计方法。(　　　)
　　A .基于 Jackson 图的设计 B .基于 IDEF 0 图的设计
　　C .交换分析设计 D .事务分析设计
　　13 .为高质量地开发软件项目，在软件结构设计时，必须遵循 _________ 原则。(　　　)
　　A .信息隐蔽 B .质量控制 C .程序优化 D .数据共享
　14 .设在一个模块内有 2 个判定，若受其中一个判定影响到的模块集合为 A ，而受另一个判定影响
到的模块集合为 B ，则该模块的作用范围是(　　　)
　　A . B . 　C .( )—( ) D .( ) ( )
15 .数据流图( DFD )是 _________ 方法中用于表示系统的逻辑模型的一种图形工具。(　　　)
　　A . SA B . SD C . SP D . SC
　　16 .螺旋模型是一种将瀑布模型和 _________ 结合起来的软件开发模型。(　　　)
　　A .增量模型 B .专家系统 　C .喷泉模型 D .变换模型
　　17 .需求规格说明书的作用不包括(　　　)
　　A .软件验收的依据
　　B .用户与开发人员对软件要做什么的共同理解
　　C .软件可行性研究的依据 D .软件设计的依据
　　18 .数据字典是用来定义 _________ 中的各个成份的具体含义的。(　　　)
　　A .流程图 B .功能结构图 　C .系统结构图 D .数据流图
　　19 .设年利率为 i ，现存入 p 元，不计复利， n 年后可得钱数为(　　　)
　　A . p ﹡ (1+i ﹡ n) B . p ﹡ (i+1) n C . p ﹡ (1+i) ﹡ n D . p ﹡ (i+n)
　　20 .在软件生产的程序系统时代由于软件规模扩大和软件复杂性提高等原因导致了(　　　)
　　A .软件危机 B .软件工程 C .程序设计革命 D .结构化程序设计
　　二、填空题(本大题共 10 小题，每空 2 分，共 20 分)
　　请在每小题的空格中填上正确答案。错填、不填均无分。
　　21 .第二代 CASE 工具的特点是支持图形表示的 ____________ 。如数据流图与结构图。
　　22 .在面向对象方法中，对象实现了数据和操作的结合，使数据和操作 ________ 于对象的统一体中。
　　23 .面向对象分析的目的是对客观世界的系统进行 __________________ 。
　　24 .软件维护工作的生产性活动包括分析评价、修改设计和 __________________ 等。
　　25 .为了使应用软件适应计算机环境的变化而 __________________ 的过程称为适应性维护。
　　26 .一个进行学生成绩统计的模块其功能是先对学生的成绩进行累加，然后求平均值，则该模块的内聚性是 __________________ 。
　　27 .基于 IDEF 0 图的设计是以系统的功能模型和 __________________为基础设计系统的软件结构。
　　28 .软件结构图的宽度是指一层中 __________________ 的模块个数。
　　29 .投资回收期就是使累计的经济效益等于 __________________ 所需的时间。
　　30 .软件生存周期是指一个软件从提出开发要求开始直到 __________________ 为止的整个时期。
三、词语解释题(本大题共 5 小题，每小题 3 分，共 15 分)
　　31 .增量开发
　　32 .渐增式测试
　　33 .详细设计
　　34 .模块的控制范围
　　35 .父图与子图的平衡
　　四、简答题(本大题共 4 小题，每小题 5 分，共 20 分)
　　36 .何谓软件开发方法?请列举四种主要方法。
　　37 .从开发者角度进行程序质量的评审时，软件的结构包括哪些主要内容?
　　38 .说明软件文档的作用。
　　39 .简述详细设计的基本任务。
　　五、综合应用题(第一小题 7 分，第二小题 8 分，第三小题 10 分，共 25 分)
　　40 .试利用 McCabe 的程序复杂性计算方法计算如下程序图的复杂性。

　　41 .根据下列条件使用边界值分析法设计测试用例。
　　某一 8 位微机，其八进制常数定义为：以零开头的数是八进制整数，其值的范围是- 177 ～ 177 。如　　 05 ， 0127 ，- 065
　　42 .工资计算系统中的一个子系统有如下功能：
　　( 1 )计算扣除部分—由基本工资计算出应扣除(比如水电费、缺勤)的部分;
　　( 2 )计算奖金部分—根据职工的出勤情况计算出奖励金;
　　( 3 )计算工资总额部分—根据输入的扣除额及奖金计算出总额;
　　( 4 )计算税金部分—由工资总额中计算出应扣除各种税金;
　　( 5 )生成工资表—根据计算总额部分和计算税金部分传递来的有关职工工资的详细信息生成工资表。
试根据要求画出该问题的数据流程图，并把其转换为软件结构图。
　　全国2008年10月高等教育自学考试
　　软件工程试题
　　一、单项选择题(本大题共20小题，每小题1分，共20分)
　　在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
　　1.“软件工程的概念是为解决软件危机而提出的”这句话的意思是( )
　　A.强调软件工程成功解决了软件危机的问题
　　B.说明软件危机的存在总是使软件开发不像传统工程项目那样容易管理
　　C.说明软件工程这门学科的形成是软件发展的需要
　　D.说明软件工程的概念，即：工程的原则、思想、方法可解决当时软件开发和维护存在的问题
　　2.瀑布模型的主要特点是( )
　　A.将开发过程严格地划分为一系列有序的活动 B.将开发过程分解为阶段
　　C.提供了有效的管理模式 D.缺乏灵活性
　　3.在软件工程的需求分析阶段，不属于问题识别内容的是( )
　　A.功能需求B.性能需求 　C.环境需求D.输入／输出需求
　　4.画某系统的数据流图时，顶层图有( )
　　A.0张B.1张　C.2张D.3张及其以上
　　5.软件模块内聚性最强的是( )
　　A.功能内聚B.通信内聚 C.偶然内聚D.逻辑内聚
　　6.最早提出软件系统维护问题的阶段是( )
　　A.可行性分析B.需求分析 C.概要设计D.详细设计
　　7.SD(结构化设计)方法设计的结果是( )
　　A.模块B.模块结构图　C.模块的算法D.数据流图
　　8.在进行软件测试时，首先应当进行以下哪项测试，然后再进行组装测试，最后再进行有效性测试( )
　　A.单元测试B.系统测试　C.集成测试D.确认测试
　　9.软件详细设计阶段的任务是( )
　　A.算法与数据结构设计B.功能设计C.调用关系设计D.输入／输出设计
　　10.下列属于静态测试方法的是( )
　　A.黑盒法B.路径覆盖 C.白盒法D.人工检测
　　11.Fortran语言主要作为以下哪个方面的语言( )
　　A.科学工程计算B.系统软件 C.事务处理D.人工智能
　　12.用结构化语言来描述加工逻辑的外层结构时，以下不属于基本结构的是( )
　　A.顺序结构B.选择结构 C.嵌套结构D.重复结构
　　l3.可维护软件的主要特性包括( )
　　A.可理解性、可修改性、可移植性 　B.可使用性
　　C.可维护性、可使用性、可靠性 D.可测试性
　　14.程序设计语言不具有的特性是( )
　　A.心理特性B.工程特性 C.应用特性D.技术特性
　　15.下列不属于项目进度安排主要方法的是( )
　　A.工程网络图B.Gantt图 C.进度结构图D.任务资源表
　　16.下列不属于通常冗余技术的是( )
　　A.结构冗余B.信息冗余　C.时间冗余D.代码冗余
　　17.下列工具中，属于需求追踪工具的是( )
　　A.在DBMS上的应用运行工具B.追踪和状态报告　C.访问和版本控制机构D.文件和修改管理
　　18.关于软件测试的目的，下面观点错误的是( )
　　A.为了发现错误而执行程序的过程　B.一个好的测试用例能够发现至今尚未发现的错误
　　C.证明程序是正确、没有错误的 D.一个成功的测试用例是发现了至今尚未发现的错误的测试
　　19.在制定项目开发计划文档时，不包含的内容是( )
　　A.项目概述B.实施计划 C.测试计划D.交付期限
　　20.面向对象的开发方法中，以下哪种方法原是面向Ada语言的，并处于面向对象开发方法的奠基性地位( )
　　A.Booch方法B.Coad方法　C.UML语言D.OMT方法
二、填空题(本大题共10小题，每小题2分，共20分)
　　请在每小题的空格中填上正确答案。错填、不填均无分。
　　21.可行性研究从技术可行性、经济可行性、________三方面进行分析。
　　22.IDEF0方法用来描述系统的功能活动及其联系，建立系统的_______模型。
　　23.结构化方法总的指导思想是_______逐层分解。
　　24.在一段程序中，将多次出现的一组语句设计为一个子程序，供多个部分调用，这种情况出现的内聚称为________。
　　25.软件部件的内部实现与外部可访问性分离，这是指软件的______。
　　26.用来模拟被测模块的上级调用模块的模块称为_______。
　　27.软件复杂性度量的参数很多，主要有规模、_______、结构、智能度。
　　28.软件开发环境中最主要的组成部分是______。
　　29.软件工程管理的具体内容包括对开发人员、组织机构、用户和______等方面的管理。
　　30.增量模型根据增量方式和形式的不同，分为_____和原型模型。
　　三、名词解释题(本大题共5小题，每小题3分，共15分)
　　31.过程设计语言(PDL)
　　32.可移植性
　　33.渐增式测试
　　34.详细设计
　　35.条件覆盖
　　四、简答题(本大题共4小题，每小题5分，共20分)
　　36.软件生存周期可以分为几个阶段，每个阶段的提交物是什么？
　　37.结构化分析的描述工具有哪些？简述结构化分析的步骤。
　　38.什么是黑盒测试法？常用的黑盒测试方法有哪些？
　　39.简述面向对象的特征。
　　五、应用题(本大题共2小题，第40小题10分，第41小题15分，共25分)
　　40.下面是一段伪码程序(代码前的数字只作标号用，不参与程序执行)：
　　START
　　1：INPUT(A,B,C,D)
　　2：IF(A>0)AND(B>0)
　　THEN
　　3：X=A+B
　　ELSE
　　4：X=A-B
　　5：END
　　6：IF(C>A)OR(D<B)< p>
　　THEN
　　7：Y=C-D
　　ELSE
　　8：Y=C+D
　　9：END
　　10：PRINT(X,Y)
　　STOP
　　根据以上的描述
　　(1)画出对应的流程图和程序图。
　　(2)计算程序图的环形复杂度。
　　41.某个学生成绩管理系统的部分功能如下：
　　(1)基本信息管理：教务管理人员输入或修改学期教学执行计划、学生名单和教师名单；
　　(2)学生选课：学生根据教学执行计划进行选课；
　　(3)分配任课教师：教务管理人员为符合开课条件的课程分配教师，并打印任课通知单给教师；
　　(4)成绩管理：每门课程的教师在考试评分结束后将考试成绩交给教务管理人员，教务管理人员输入、维护成绩，系统可生成成绩单(发给学生)、成绩统计分析表(发给教务管理人员)。
　　请根据要求画出该问题的分层数据流图(要求画出顶层和0层数据流图)。
软件工程导论预测题
一，单项选择题（本大题共20小题，每小题1分，共20分）
　　在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的横线上。
　　1．可行性研究要进行一次_____需求分析。　
　　A．详细的　　B．全面的　C．简化的、压缩的　D．彻底的
　　[解析]软件的可行性研究的目的就是用最小的代价在尽可能短的时间内确定该软件项目是否能够开发，是否值得去开发。其实质是要进行一次简化、压缩了的需求分析、设计过程，要在较高层次上以较抽象的方式进行需求分析和设计过程。因此答案为C。
　　2．系统流程图用于可行性分析中的_____的描述。　　
　　A．当前运行系统　B．当前逻辑模型　C．目标系统　D．新系统
　　[解析]可行性研究首先要确定项目的规模和目标，然后就需要对当前运行的系统进行研究了，在考察系统的基础上，通过描绘现有系统的高层系统流程图，与有关人员一起审查该系统流程图是否正确。描述的对象是当前正在运行的系统，因此选择A。
　　3．系统流程图是描述_____的工具。　　　
　　A．逻辑系统　B．程序系统　C．体系结构　D．物理系统
　　[解析]系统流程图是用图形符号来表示系统中的各个元素，例如人工处理、数据库、设备等，流程图表达了系统中各个元素之间的信息流动情况。是描绘物理系统的传统工具。
　　4．_______工具在软件详细设计过程中不采用。　　
　　A．判定表 　　B．IPO图 C．PDL　D．DFD图
　　[解析]详细描述处理过程常用三种工具：图形、表格和语言。其中图形工具有结构化流程图、盒图和问题分析图三种，答案中的判定表是用来表示复杂的条件组合与应做的动作之间的对应关系。IPO图用来描述每个模块输入/输出数据、处理功能及模块调用的详细情况。PDL是过程设计语言的缩写，也称程序描述语言，用于描述模块算法设计和处理细节的语言，这三种都可以在软件详细设计过程中使用，而DFD图则是数据流图，是以图形的方式描绘数据在系统中流动和处理的过程，只反映系统必须完成的逻辑功能，所以它只是一种功能模型，不能在详细设计过程中使用。
　　5．程序的三种基本控制结构是　　
　　A．过程、子程序和分程序　B．顺序、选择和重复　C．递归、堆栈和队列　D．调用、返回和转移
　　[解析]程序的三种基本控制结构是顺序、选择和循环（重复）。子程序只是程序设计一种方法，递归则是一种算法，都算不上是控制结构。
　　6．程序的三种基本控制结构的共同特点是　　
　　A．不能嵌套使用　B．只能用来写简单程序　C．已经用硬件实现　D．只有一个入口和一个出口
　　[解析]程序的特点就是从一个入口开始，最终以一个出口结束，其间可以用顺序，选择和循环方式对程序的流向进行控制。三种结构可以写出非常复杂的程序，而且选择和循环都可以嵌套设计。
　　7．产生软件维护的副作用，是指　
　　A．开发时的错误　B．隐含的错误　C．因修改软件而造成的错误　D．运行时误操作
　　[解析]因修改软件而造成的错误或其他不希望出现的情况称为维护的副作用，包括编码副作用、数据副作用、文档副作用三种。只有答案C是正确的表述。
　　8．维护中，因误删除一个标识符而引起的错误是_________副作用。　　
　　A．文档　B．数据　C．编码　D．设计
　　[解析]编码副作用指的是在使用程序设计语言修改源代码时可能引入错误，比如删除或修改一个子程序、一个标号、一个标识符，改变程序代码的时序关系，修改文件的打开或关闭等。因此本题答案为C。
　　9．可维护性的特性中相互促进的是　
　　A．可理解性和可测试性　B．效率和可移植性　C．效率和可修改性　　D．效率和结构好
　　[解析]软件的可维护性可用七个质量特性来衡量，分别是：可理解性、可测试性、可修改性、可靠性、可移植性、可使用性和效率。对于不同类型的维护，这些特性的侧重点也不相同，有一些可维护特性是可以相互促进的，比如可理解性和可测试性，可理解性和可修改性，另外一些则是相互矛盾的，如答案中的B效率和可移植性、C中的效率和可修改性。至于D中的结构好则不属于可维护性的特征。
　　10．汽车有一个发动机。汽车和发动机之间的关系是_____关系。　
　　A．一般具体　　B．整体部分　C．分类关系　　D．主从关系
　　[解析]类有两种主要的结构关系，即一般——具体结构关系和整体——部分结构关系。前者称为分类结构，用来描述现实世界中的一般化的抽象关系。后者称为组装结构，用来描述现实世界中的类的组成的抽象关系。汽车和发动机的关系很明显，应该属于整体——部分关系。
　　11．在变更控制中，______可以用来确保由不同用户所执行的并发变更。　　
　　A．异步控制　B．同步控制　C．存取控制　D．基线控制
　　[解析]变更控制包括建立控制点和建立报告与审查制度，其过程中的“检出”和“登入”处理实现了存取控制和同步控制，存取控制管理各个用户存取和修改一个特定软件配置对象的权限，同步控制可用来确保由不同用户所执行任务的并发变更。
　　12．变更控制是一项最重要的软件配置任务，其中“检出”和______处理实现了两个重要的变更控制要素，即存取控制和同步控制。　　
　　A．登入　B．管理　C．填写变更要求　D．审查
　　[解析]“检出”和“登入”处理实现了两个重要的变更控制要素。具体说明见上题。
　　13．提高软件质量和可靠的技术大致可分为两大类：其中一类就是避开错误技术，但避开错误技术
