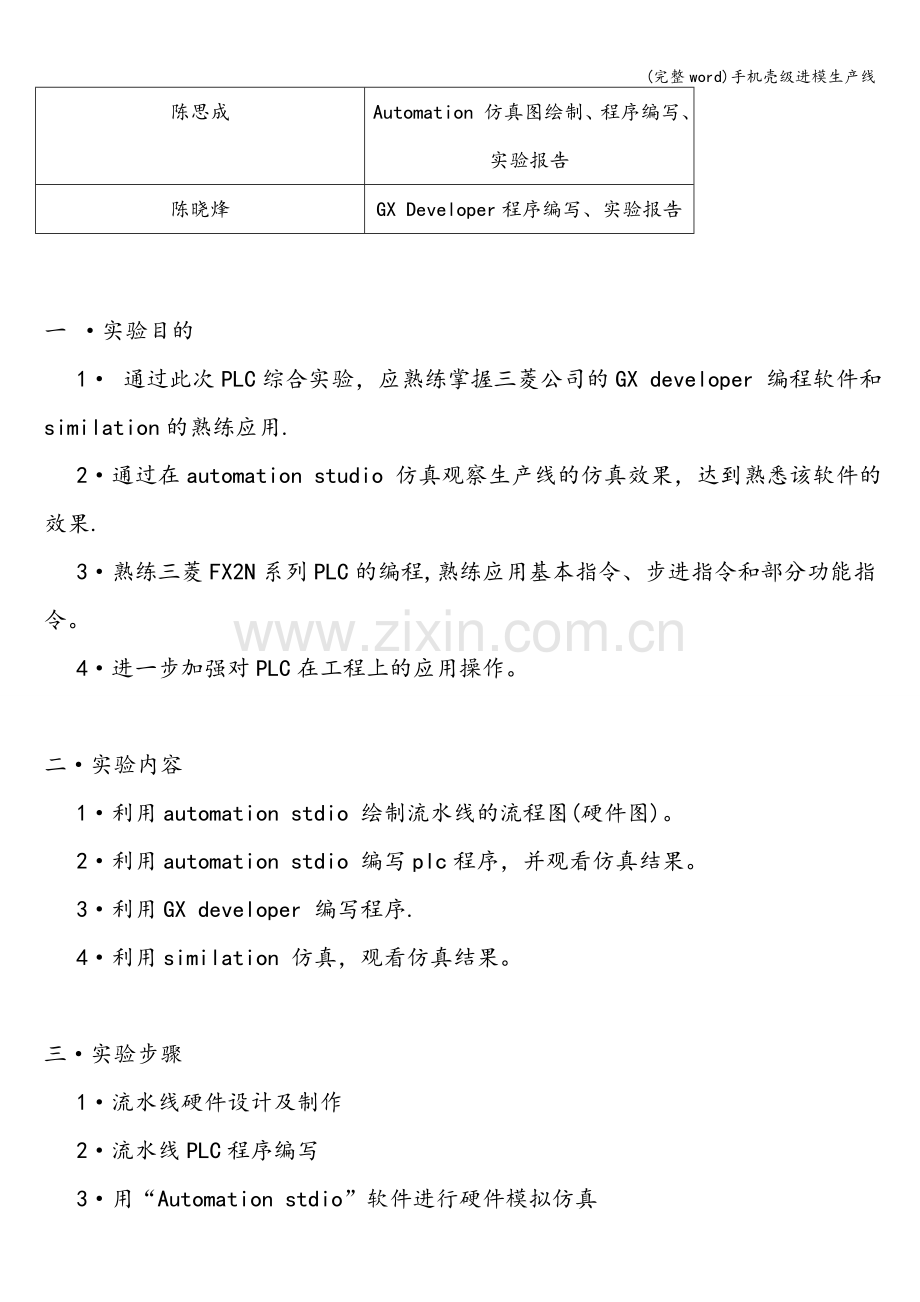

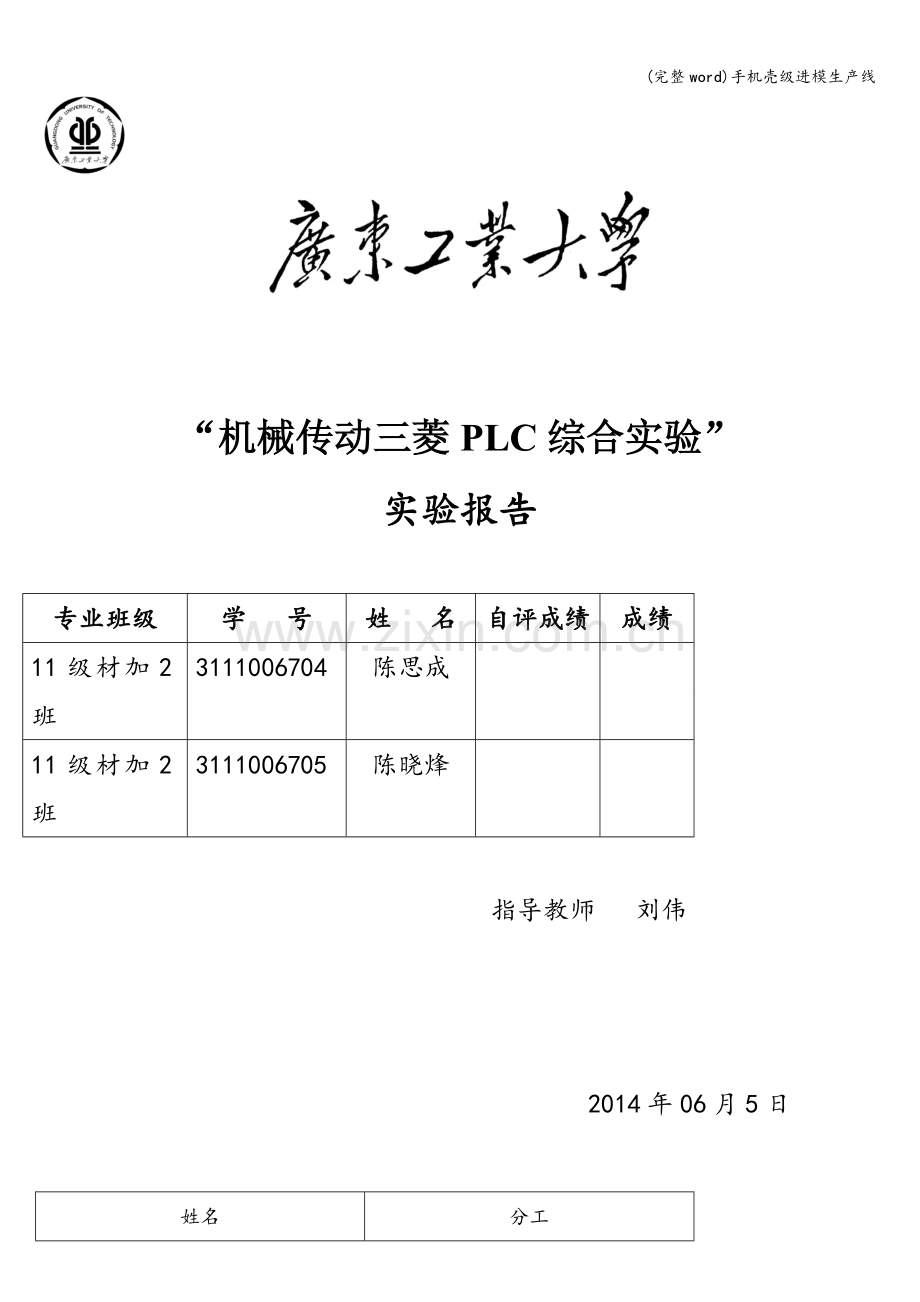

(完整word)手机壳级进模生产线 “机械传动三菱PLC综合实验” 实验报告专业班级学号姓名自评成绩成绩 11级材加2班 3111006704 陈思成 11级材加2班 3111006705 陈晓烽指导教师刘伟 2014年06月5日姓名分工陈思成 Automation 仿真图绘制、程序编写、实验报告陈晓烽 GX Developer程序编写、实验报告一 ·实验目的 1· 通过此次PLC综合实验，应熟练掌握三菱公司的GX developer 编程软件和similation的熟练应用. 2·通过在automation studio 仿真观察生产线的仿真效果，达到熟悉该软件的效果. 3·熟练三菱FX2N系列PLC的编程,熟练应用基本指令、步进指令和部分功能指令。 4·进一步加强对PLC在工程上的应用操作。二·实验内容 1·利用automation stdio 绘制流水线的流程图(硬件图)。 2·利用automation stdio 编写plc程序，并观看仿真结果。 3·利用GX developer 编写程序. 4·利用similation 仿真，观看仿真结果。三·实验步骤 1·流水线硬件设计及制作 2·流水线PLC程序编写 3·用“Automation stdio”软件进行硬件模拟仿真 4·用GX developer 编写应用程序并仿真。四·手机壳级进模控制系统的控制要求 1·手机壳级进模的运动流程材料传送带由单向全压启动控制线路控制，实现板材的单向送进。生产线由三个冲压构构成级进模加工，第一个冲压动作为拉伸，第二个是冲孔，第三个是落料，其运动均由液压缸驱动，同时每个液压缸配备一对行程开关,用于控制模具的冲压行程。设备除了启动按钮和停止按钮,还配备了两个定时器，配合整个运动流程。 2·设备的控制要求要求级进模每隔5秒完成一次冲压动作,同时传送带每隔3秒完成一次送料，保证模具冲压是板料提前做好准备. 启动时,按下启动按钮ss,电机启动,同时应打开开关YT，液压缸才会跟着动作；停止时,应先关闭开关YT,是液压缸停止动作，再按下按钮SB1,关闭电机，保证安全停机。开关YT同时作为急停按钮，当冲压过程出现故障时，闭合开关YT，液压缸停止工作，冲压停止。五·FX2N IO接口分配输入地址对应的外部设备 X1 启动按钮开关 X2 SQ1拉伸模上限 X3 SQ2拉伸模下限 X4 SQ3冲孔模上限 X5 SQ4冲孔模下限 X6 SQ5落料模上限 X7 SQ6落料模下限输出地址对应外部设备 Y1 拉伸模电磁继电器左通电 Y2 拉伸模电磁继电器右通电 Y3 冲孔模电磁继电器左通电 Y4 冲孔模电磁继电器右通电 Y5 落料模电磁继电器左通电 Y6 落料模电磁继电器右通电内部继电器功能说明 M1 启动级进模计时器 M2 启动电机计时器六·硬件方案七·automation stdio 程序八·GX developer软件程序经检查，程序没有错误九·心得体会通过这次的PLC的综合实验，我们小组成员熟悉了三菱FX2N的基本指令和步进指令编写，也熟悉了GX developer和similation和Automation Stdio 的应用，进一步认识到了PLC在工程上的广泛应用。相信在未来的工作和生活中将给我们带来极大的优势和便利。
