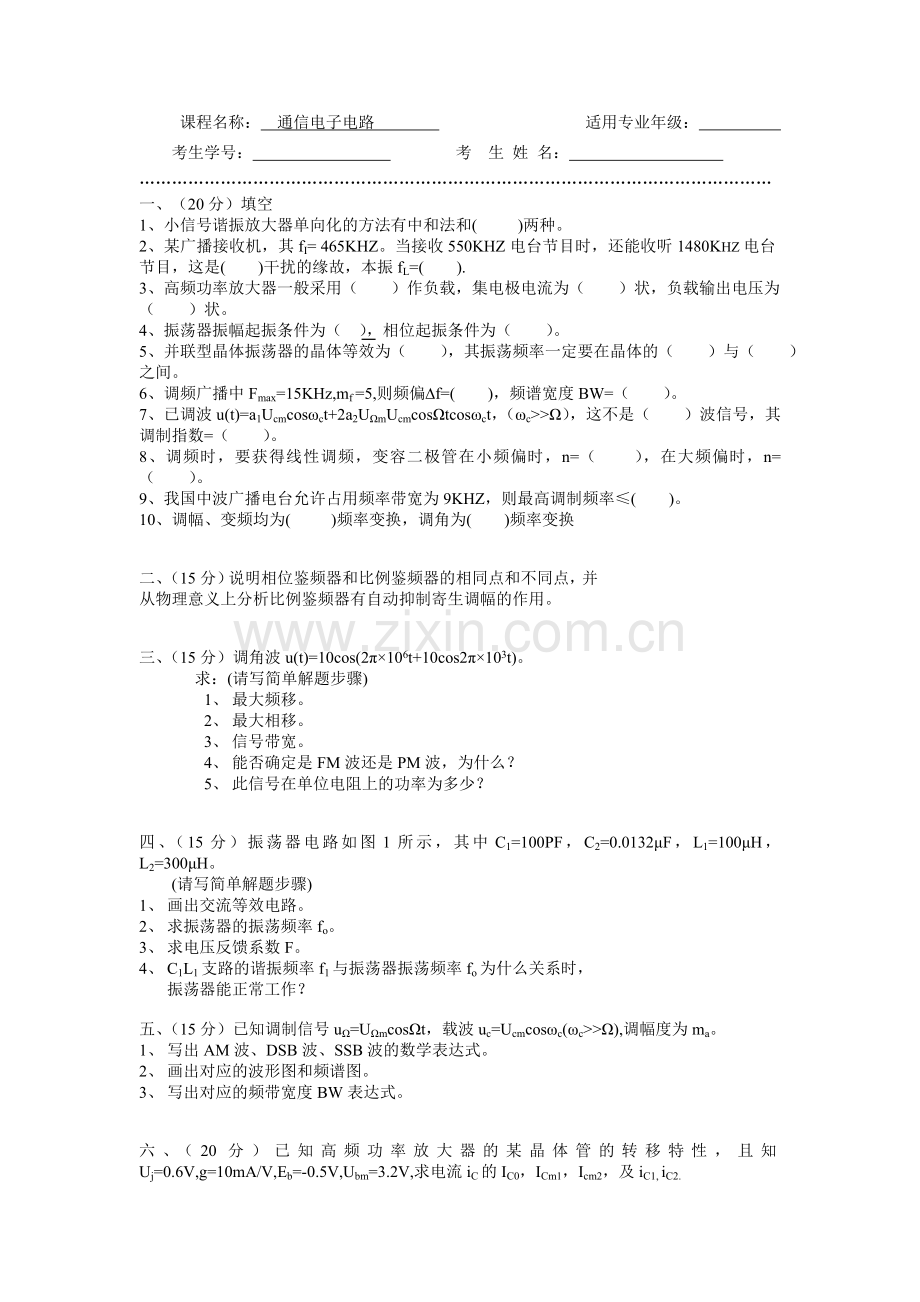

通信电子电路试题及答案.doc

课程名称： 通信电子电路 适用专业年级：
考生学号： 考 生 姓 名：
………………………………………………………………………………………………………
一、 （20分）填空
1、小信号谐振放大器单向化的方法有中和法和( )两种。
2、某广播接收机，其fI= 465KHZ。当接收550KHZ电台节目时，还能收听1480KHZ电台节目，这是( )干扰的缘故，本振fL=( ).
3、高频功率放大器一般采用（ ）作负载，集电极电流为（ ）状，负载输出电压为（ ）状。
4、振荡器振幅起振条件为（ ），相位起振条件为（ ）。
5、并联型晶体振荡器的晶体等效为（ ），其振荡频率一定要在晶体的（ ）与（ ）之间。
6、调频广播中Fmax=15KHz,mf =5,则频偏∆f=( )，频谱宽度BW=（ ）。
7、已调波u(t)=a1Ucmcosωct+2a2UΩmUcmcosΩtcosωct，（ωc>>Ω），这不是（ ）波信号，其调制指数=（ ）。
8、调频时，要获得线性调频，变容二极管在小频偏时，n=（ ），在大频偏时，n=（ ）。
9、我国中波广播电台允许占用频率带宽为9KHZ，则最高调制频率≤( )。
10、调幅、变频均为( )频率变换，调角为( )频率变换

二、（15分）说明相位鉴频器和比例鉴频器的相同点和不同点，并从物理意义上分析比例鉴频器有自动抑制寄生调幅的作用。

三、（15分）调角波u(t)=10cos(2π×106t+10cos2π×103t)。
求：(请写简单解题步骤)
1、 最大频移。
2、 最大相移。
3、 信号带宽。
4、 能否确定是FM波还是PM波，为什么？
5、 此信号在单位电阻上的功率为多少？

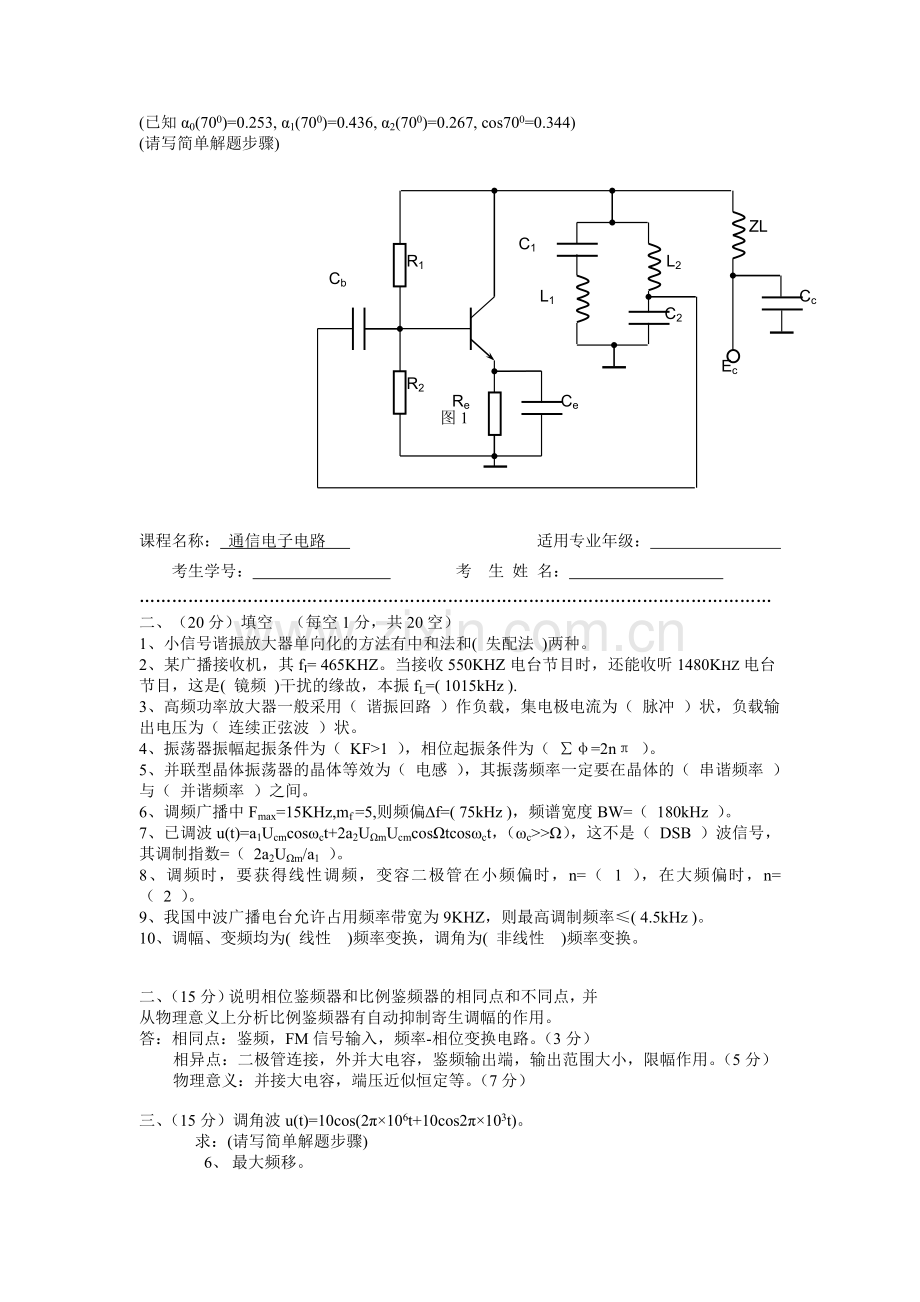

四、（15分）振荡器电路如图1所示，其中C1=100PF，C2=0.0132μF，L1=100μH，L2=300μH。
(请写简单解题步骤)
1、 画出交流等效电路。
2、 求振荡器的振荡频率fo。
3、 求电压反馈系数F。
4、 C1L1支路的谐振频率f1与振荡器振荡频率fo为什么关系时，振荡器能正常工作？

五、（15分）已知调制信号uΩ=UΩmcosΩt，载波uc=Ucmcosωc(ωc>>Ω),调幅度为ma。
1、 写出AM波、DSB波、SSB波的数学表达式。
2、 画出对应的波形图和频谱图。
3、 写出对应的频带宽度BW表达式。

六、（20分）已知高频功率放大器的某晶体管的转移特性，且知Uj=0.6V,g=10mA/V,Eb=-0.5V,Ubm=3.2V,求电流iC的IC0，ICm1，Icm2，及iC1, iC2.
(已知α0(700)=0.253, α1(700)=0.436, α2(700)=0.267, cos700=0.344)
(请写简单解题步骤)

Cb

R1

R2

Re

Ce

C1

L1

L2

C2

Cc

ZL

Ec

图1

课程名称： 通信电子电路 适用专业年级：
考生学号： 考 生 姓 名：
………………………………………………………………………………………………………
二、 （20分）填空 （每空1分，共20空）
1、小信号谐振放大器单向化的方法有中和法和( 失配法 )两种。
2、某广播接收机，其fI= 465KHZ。当接收550KHZ电台节目时，还能收听1480KHZ电台节目，这是( 镜频 )干扰的缘故，本振fL=( 1015kHz ).
3、高频功率放大器一般采用（ 谐振回路 ）作负载，集电极电流为（ 脉冲 ）状，负载输出电压为（ 连续正弦波 ）状。
4、振荡器振幅起振条件为（ KF>1 ），相位起振条件为（ ∑φ=2nπ ）。
5、并联型晶体振荡器的晶体等效为（ 电感 ），其振荡频率一定要在晶体的（ 串谐频率 ）与（ 并谐频率 ）之间。
6、调频广播中Fmax=15KHz,mf =5,则频偏∆f=( 75kHz )，频谱宽度BW=（ 180kHz ）。
7、已调波u(t)=a1Ucmcosωct+2a2UΩmUcmcosΩtcosωct，（ωc>>Ω），这不是（ DSB ）波信号，其调制指数=（ 2a2UΩm/a1 ）。
8、调频时，要获得线性调频，变容二极管在小频偏时，n=（ 1 ），在大频偏时，n=（ 2 ）。
9、我国中波广播电台允许占用频率带宽为9KHZ，则最高调制频率≤( 4.5kHz )。
10、调幅、变频均为( 线性 )频率变换，调角为( 非线性 )频率变换。

二、（15分）说明相位鉴频器和比例鉴频器的相同点和不同点，并从物理意义上分析比例鉴频器有自动抑制寄生调幅的作用。
答：相同点：鉴频，FM信号输入，频率-相位变换电路。（3分）
相异点：二极管连接，外并大电容，鉴频输出端，输出范围大小，限幅作用。（5分）
物理意义：并接大电容，端压近似恒定等。（7分）

三、（15分）调角波u(t)=10cos(2π×106t+10cos2π×103t)。
求：(请写简单解题步骤)
6、 最大频移。
7、 最大相移。
8、 信号带宽。
9、 能否确定是FM波还是PM波，为什么？
10、 此信号在单位电阻上的功率为多少？
解：
1、△f=mF=10×103=10kHz （3分）
2、 m=10rad （3分）
3、B=2(m+1)F=2(10+1)×103=22kHz （3分）
4、不能，因为调制信号不知道。 （3分）
5、 （3分）

四、（15分）振荡器电路如图1所示，其中C1=100PF，C2=0.0132μF，L1=100μH，L2=300μH。
(请写简单解题步骤)
5、 画出交流等效电路。
6、 求振荡器的振荡频率fo。
7、 求电压反馈系数F。
8、 C1L1支路的谐振频率f1与振荡器振荡频率fo为什么关系时，振荡器能正常工作？
解：
L2

L1

C2

C1

1、

左为交流等效电路（4分）

2、796kHz （4分）
3、0.01 （4分）
4、f1>f0 （3分）

五、（15分）已知调制信号uΩ=UΩmcosΩt，载波uc=Ucmcosωc(ωc>>Ω),调幅度为ma。
4、 写出AM波、DSB波、SSB波的数学表达式。
5、 画出对应的波形图和频谱图。
6、 写出对应的频带宽度BW表达式。
解：
1、AM：U(t)= Ucm(1+macosΩt)cosωct，ma=kaUΩm/Ucm （2分）
DSB：U(t)= AUΩmcos(Ωt)×Ucmcosωct=0.5 AUΩmUcm[cos(ωc+Ω)t+cos(ωc-Ω)t] （2分）
SSB：U(t)= 0.5 AUΩmUcmcos(ωc+Ω)t或U(t)= 0.5 AUΩmUcmcos(ωc-Ω)t （2分）

t

2、AM：

（1分）

ω

（1分）

t

DSB：

（1分）

ω

（1分）

t

SSB：

（1分）

ω

（1分）

3、BAM=2F （1分）
BDSB=2F （1分）
BSSB=F （1分）

六、（20分）已知高频功率放大器的某晶体管的转移特性，且知Uj=0.6V,g=10mA/V,Eb=-0.5V,Ubm=3.2V,求电流iC的IC0，ICm1，Icm2，及iC1, iC2.
(已知α0(700)=0.253, α1(700)=0.436, α2(700)=0.267, cos700=0.344)
(请写简单解题步骤)

Cb

R1

R2

Re

Ce

C1

L1

L2

C2

Cc

ZL

Ec

解：
图1
，
Icmax=gUbm(1-)=10×3.2×(1-0.344)=21mA （3分）
Ic0=Icmax=0.251×21=5.31mA （3分）
Ic1m=Icmax=0.436×21=9.16mA （3分）
Ic2m=Icmax=0.267×21=5.61mA （3分）
（4分）
（4分）
