低压电气培训教程.ppt

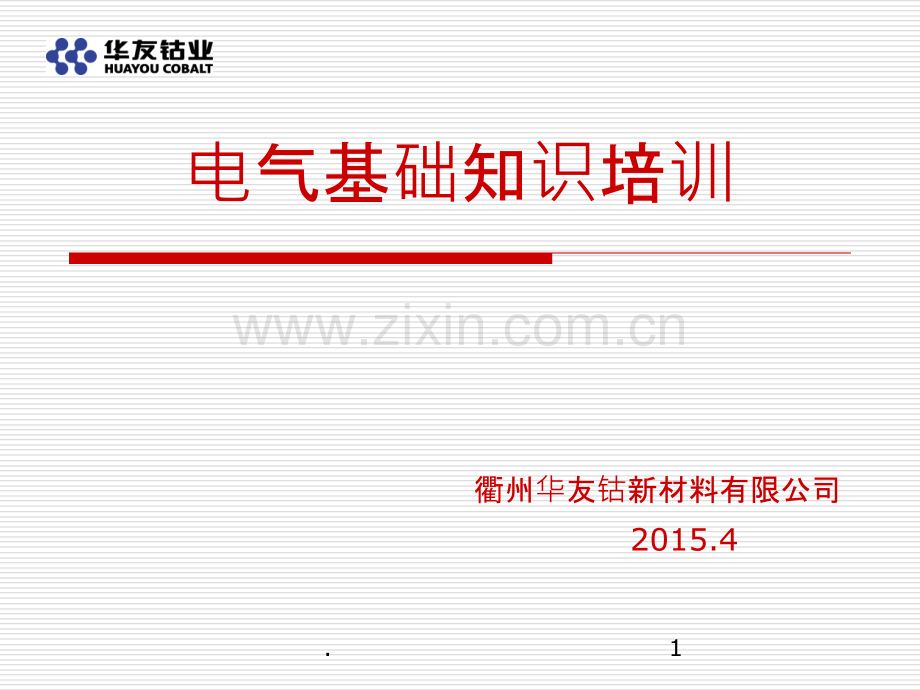

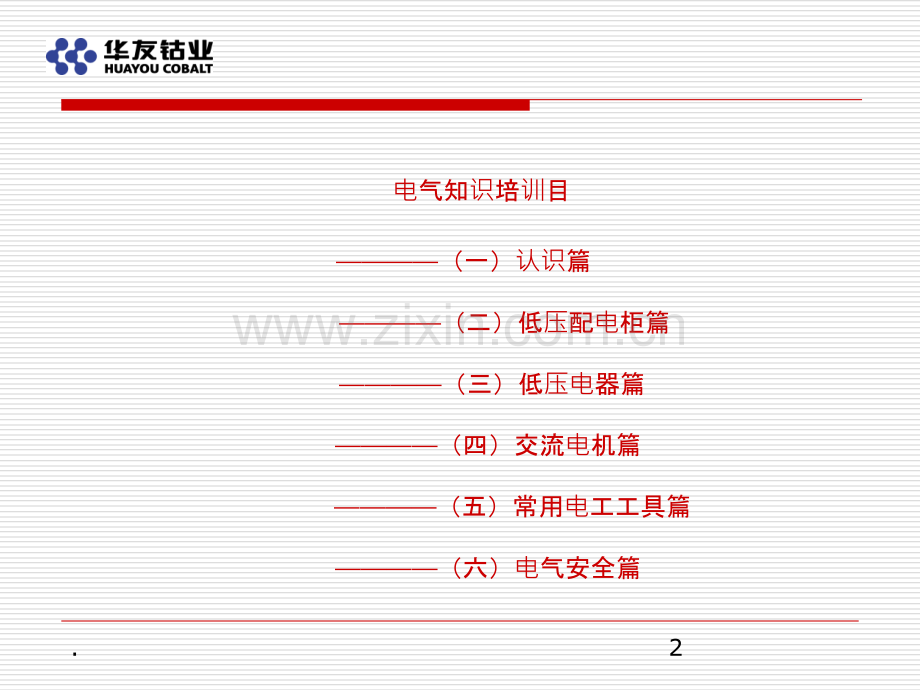

电气基础知识培训衢州华友钴新材料有限公司 2015.41.电气知识培训目（一）认识篇 （二）低压配电柜篇 （三）低压电器篇 （四）交流电机篇 （五）常用电工工具篇 （六）电气安全篇2.什么叫交流什么叫交流电、什么叫直流、什么叫直流电、功率、功率、电路路组成及常用符号成及常用符号 电能生产的主要形式有火力发电、水力发电、核能发电、潮汐发电等。电能称之为二次能源，而煤和水等称之为一次能源。由电厂到变本配电设备以及用电设备等组成的总体叫电力系统。一般低压我国规定42V、36V、24V、12V、6V为安全电压。现我国一般规定36V为安全电压潮湿环境使用12V以下，线路和设备绝缘电阻0.5兆欧什什么是交流么是交流电 当电路中的电流随着方向和强度的变化作周期性变化时，称其为“交流电”。也就是大小方向都随时数，用f 表示、单位；赫兹（Hz）正弦交流电的三要素是最大值、角频率和初相角。有效值可用来确切反映交流电的作功能力，其值等于与交流电 热效应 相同的直流电的数值。什么叫直流什么叫直流电 如果在一个电路中，电荷沿着一个不变的方向流动，这就是“直流电”。电气知识培训目（一）认识篇3.在三相四线制供电时，三相交流电源的三个线圈采用星形（Y形）接法，即把三个线圈的末端X、Y、Z连接在一起，成为三个线圈的公用点，通常称它为中点或零点，并用字母O表示。供电时，引出四根线：从中点O引出的导线称为中线或零线；从三个线圈的首端引出的三根导线称为A线、B线、C线，统称为相线或火线。在星形接线中，如果中点与大地相连，中线也称为地线。我们常见的三相四线制供电设备中引出的四根线，就是三根火线一根零线。在三相电源作星形连接时，线电压是相电压的 倍，且线电压相位超前相电压30度，电源提供两种电压，一种是相线跟中性线之间的电压，叫做相电压(220V)；另一种是每两根相线之间的电压，叫做线电压(380V)4.什么是功率什么是功率:(有功功率有功功率)电动功率是单位时间内电场力所做的功W=P t KW*h(度)电路的路的组成成：电路是电流所流经的路径，它由电路元件组成，是电能转为机械能。电路的元件有：电源、负载、控制电器和保护电器、导线。电路中有：串联、并联、混联三种。现我们电网线路采用的是并联线路 电路是由电源、负载控制电器和保护电器、导线来组成的5.常用符号常用符号L1、L2、L3 和 U、V、W分别表示交流电的第一相电、第二相电、第三相电即俗称黄绿红三线N零线 PE地线(黄绿相间)AC交流电 DC直流电 A电流 V电压RU保险丝 BX插座 S开关 什么叫一度什么叫一度电？一度？一度电有多大作用？有多大作用？1KWh=1度电。一度电可以让1KW的电机运行1个小时，可让100W的电灯点燃10个小时，还可让10W的节能灯点燃100个小时。6.电气知识培训目（二）低压配电柜篇 第一部分 一次接线图的简单介绍 第二部分 二次接线图的简单介绍 第二部分 开关柜的定义与分类 第三部分 GGD与GCK低压配电柜的介绍 第四部分 GCK低压配电柜的介绍 第五部分 典型电气元件故障 第六部分 抽屉与断路器操作要点7.一次接线图将若干个回路组合装配成低压开关柜8.二次接线图的认识见链接图9.低压开关柜的定义 一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械连接，用结构部件完整地组装在一起的一种组合体。10.侧视图q柜体：柜体：开关柜的外壳骨架及内部的安装、支撑件q母母线：一种可与几条电路分别连接的低阻抗导体q功能功能单元：元：完成同一功能的所有电气设备和机械 部件的组成体（包括进线单元和出 线单元）柜体母线功能单元 低压开关柜的主要组成部分11.其其 它它 GCK、GCS、MNS是抽屉柜。GCK柜和GCS、MNS柜抽屉推进机构不同；GCK和MNS柜最主要的区别是GCK柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。主要区主要区别：公司常用的三种配：公司常用的三种配电柜柜 GGD型交流低压配电柜是固定柜，具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GCK开关柜是抽屉柜，具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。12.受电、联络柜PC柜MCC柜抽屉单元GCK低压抽出式开关柜13.典型电气元件故障故障现象原因分析排除方法断路器不能合闸欠压线圈不工作（电压正常）更换欠压线圈按下合闸按钮，合闸线圈得电不工作更换欠压线圈合闸按钮接触不良更换合闸按钮控制回路熔芯烧坏确认控制回路正常无短路后更换熔芯断路器未储能检查电动机控制电源电压必须 85%14.故障现象原因分析排除方法断路器不能合闸合闸电磁铁控制电源电压小于 85%合闸电磁铁电源电压必须 85%合闸电磁铁已损坏更换合闸电磁铁抽屉式断路器二次回路接触不良 把抽屉式断路器拉出后，重新按到“接通”位置。检查二次回路是否连接可靠典型电气元件故障15.故障现象原因分析排除方法 交流接触器通电后不能合闸线圈供电线路断路 检查线路，找出断点处理好 线圈本身断路 更换符合要求的线圈 启动器按钮接触不良清理打磨触头或更换按钮 线圈额定电压比线路电压高 换上额定电压相等的线圈 触头与灭弧室壁之间卡住或其它可动零部件与运动导轨或导槽卡住 调整互相卡住的零部件的相对位置，消除它们之间的摩擦 典型电气元件故障16.故障现象原因分析排除方法交流接触器运行中铁芯噪声过大或发生振动 线圈电压不足 调整线圈电压 铁芯极面积有污垢或磨损过度而造成不平 清理极面，必要时可刮削修整铁芯极面 短路环断裂 更换新的短路环 动或静铁芯夹紧螺丝松动 将螺丝紧固 可动部分配合不当 查明故障后进行调整 反作用力过大 更换合适的弹簧 典型电气元件故障17.故障现象原因分析排除方法 松开启动按钮后接触器立即释放 接触器辅助触头接触不良 清理辅助触头或更换新触头 控制回路触头接触不良 查明接触不良的触头加以清理或更换 自销触头接线不符合要求 查对接线，重新接线 接触器动作过于缓慢 动静铁芯间隙过大 调整机械部分，减小间隙 线圈电压不足 按产品使用说明书或技术条件的规定重新安装 反作用力过大 换上合适的弹簧 典型电气元件故障18.故障现象原因分析排除方法断电后接触器不释放 反作用力小 换上合适的弹簧 剩磁过大 将油脂擦抹干净 接触器铁芯极面油脂未擦干净 将油脂擦抹干净 可动部分被卡住 检查并清除障碍物或调整相互被卡零部件位置 动静触头已熔在一起 撬开已熔焊触头或更换触头 控制回路接线有错 用万用表查找错误接线，重新接线 典型电气元件故障19.故障现象原因分析排除方法接触器触头严重发热 负荷电流过大 查明原因采取措施 触头锈蚀严重 清理接触器 触头严重损坏以致接触面减小造成接触不良 用细锉刀整修，必要时更换触头 超行程过小 调整行程使其合适 接触压力不足 调整或更换弹簧 典型电气元件故障20.故障现象原因分析排除方法线圈烧坏或烧毁或引出线断裂 因空气潮湿或腐蚀以致绝缘损坏 更换线圈，必要时还要涂刷特殊绝缘漆 线圈额定电压比控制回路电压低 重新洗刷或更换线圈 线圈的通电持续率与实际情况不符 更换符合要求的线圈 欠电压运行，衔铁不能被吸合 检查并调整线路电压 线圈匝间短路 更换线圈 线圈电流过大 检查控制回路电压发现电压过于低时，应设法调整 接头焊接不良，以致因接触器过大而烧断线圈接头 重新焊接线圈接头 典型电气元件故障21.故障现象原因分析排除方法主触头在工作位置上冒火花 铁芯吸合不可靠，有振动 调整控制电压 铁芯短路环不起作用 检查，及时更换铁芯 铁芯损坏 更换铁芯 典型电气元件故障变频器故障具体器故障具体请参照参照变频器器说明明书即可即可22.抽抽屉柜开关手柄操作柜开关手柄操作说明明工作位置工作位置-主开关合主开关合闸，控制回路接通，控制回路接通，组件件锁定定分分闸位置位置-主开关断开，控制回路接通，主开关断开，控制回路接通，组件件锁定定实验位置位置-主开关分主开关分闸，控制回路接通，控制回路接通，组件件锁定定抽出位置抽出位置-主回路和控制回路均断开主回路和控制回路均断开隔离位置隔离位置-抽出抽出30mm30mm距离，主回路及控制回路均距离，主回路及控制回路均断开，完成隔离断开，完成隔离抽屉柜的正确操作要点23.电气知识培训目（三）低压电器篇 第一部分 引言 第二部分 低压电器概述24.一、引言一、引言任何电路模型的元器件在本质上都是由R、L、C组成的，而单纯的R、L、C却是组成电路模型的理想元件。所谓理想，就是突出其主要性质，忽略其次要因素，其中，电阻元件是耗能元件，后两者是储能元件。在交流电路中，由于所加电压随时间而交变，故电路中的电流、功率及电场和磁场储存的能量也是随时间而变化的，所以在交流电路中，电感元件中的感应电动势和电容元件中的电流均不为零，但在直流电路稳定状态下，电感元件可视作短路，电容元件可视作开路。25.二、低二、低二、低二、低压电压电器概述器概述器概述器概述1 1、低、低压电器器产品分品分类 低压配电电器：刀开关、转换开关、熔断器、低压断路器和保护继电器 低压控制电器：控制继电器、接触器、起动器、控制器、主令电器、电阻器、变阻器和电磁铁。2 2 低低压电器器产品介品介绍（1）熔断器 通过自身熔化分断电路，防止由于过电流的热效应及电动力引起电网和用电设备的损坏，并阻止事故蔓延。分为开启式熔断器、半封闭式、封闭式熔断器。封闭式又可分填料管式、无填料管式及有填料螺旋式等。26.熔断器的选用：根据负载的情况和电路中短路电流的大小来选择类型，对于容量较小的照明线路或电动机的保护，可采用半封闭式或无填料式熔断器，对于短路电流相当大的电路或有易燃气体的地方，应采用有填料封闭式熔断器；用于硅元件及晶闸管保护，则应采用快速熔断器。负载电流比较平稳时，熔体的额定电流应等于或稍大于负载电流；用于保护电机的熔断器，如果电机不经常起动而且起动时间不长，则熔体额定电流等于该电机额定电流的1.5倍；对于经常起动或起动时间较长的电机，熔体的额定电流等于该电机额定电流的2.5倍。对于多台交流电动机线路上总熔体的额定电流，等于线路上功率最大一台电机额定电流的1.52.5倍，再加上其它电动机额定电流的总和。熔断器额定电压必须适应被保护电路的电压等级。（2）刀开关 刀开关按极数分为单极、双极和三极；按操作方法分直接手柄操作、杠杆操作和电动操作；按合闸方向划分为单投和双投二种。27.（3）低压断路器（自动开关）完成接通和分断电路，对电路或电气设备以生的短路、过载及失压等进行保护，同时也可用于不频繁地起动电动机。用于对于半导体元件作过载、短路保护的直流快速自动开关；用于人身安全和漏电保护开关以及利用电动斥力原理，将交流短路电流限制在第一个半波的峰值以内的限流式自动开关。低压断路器的选用：断路器的额定工作电压线路额定电压 断路器的额定工作电流线路实际工作电流 热脱扣器的整定电流所控制负载的额定电流 电磁脱扣器的瞬时脱扣整定电流负载电路正常工作时的峰值电流 低压断路器的极限通断能力应大于或等于电路最大短路电流。（4）交、直流接触器用于频繁地遥控或断开交直流电路的自动控制电器。分为交流接触器和直流接触器两种，主要由触头系统、电磁系统和灭弧系统组成。电压过高或过低会造成线圈过热而烧毁；28.直流接触器与交流接触器的区别：直流接触器铁心不会产生涡流和磁滞损耗，不会发热，因而铁心用整块铸钢或软铁制成，铁心端面不需装短路环。交流接触器线圈的匝数较多，电阻值大，铜耗大，易发热，为增大线圈的散热面积，常把线圈做成薄而长的圆筒状，且不设骨架，以借助铁心来散发部分热量。采用磁吹式灭弧装置。选择接触器主要包括：接触器的类型，主触头的额定电压、电流，吸引线圈的电压，触头的数量等。（5）主令电器 在自动控制系统中发出指令或信号的操纵电器。主要用来切换控制电路，使电路接通和分断，实现对电力拖动系统的各种控制。按功能分类主要有：按钮开关、位置开关、万能转换开关和主令控制器。（6）控制继电器用于根据电量或非电量（压力、转速、温度等）的变化，接通或断开控制电路，实现自动控制或保护电力拖动装置的电器。29.分类及选用：电压继电器，用于电动机失压或欠压保护以及制动和反转控制等。电流继电器，用于电动机的过载及短路保护，直流电机磁场控制或失磁保护。中间继电器，当接触器或其他继电器触头数量不够或触头容量不够时，通过它增加控制回路数或起信号放大作用。热继电器，用于一般交流电动机的过载、断相运转及电流不平衡保护。温度继电器，用于电动机的过热保护。时间继电器，作为时间控制元件用于笼型电动机的自动星三角起动，能耗制动和控制各种生产工艺程序等。速度继电器，用于电动机的反接制动。压力继电器，用于机床的气压、水压和油压等系统，根据压力源的变化，发出相应的工作指令或信号。（7）电磁铁及电磁离合器电磁铁是利用电磁吸力来操纵牵引机械装置，以完成预期的动作或用于钢铁零件的吸持固定、铁磁物体的搬运等。30.电磁离合器是利用表面摩擦和电磁感应在两个作旋转运动的物体之间传递转矩的执行电器。电阻器与变阻器电阻器是一种限制电流的电器元件，变阻器是由电阻元件、换接设备以及其他零件组合在一起的独立电器，主要用于调整直流或交流发电机的电压以及供直流和交流电动机的起动、调速用。31.电气知气知识培培训目（四）目（四）交流交流电机篇机篇 第一部分 交流电机概述 第二部分 三相异步电动机的结构与工作原理 第三部分 三相异步电动机的使用 第四部分 三相异步电动机的典型原理图 32.交流电机是用于实现机械能和交流电能相互转换的机械。由于交流电力系统的巨大发展，交流电机已成为最常用的电机。交流电机与直流电机相比，由于没有换向器（见直流电机的换向），因此结构简单，制造方便，比较牢固，容易做成高转速、高电压、大电流、大容量的电机。交流电机功率的覆盖范围很大，从几瓦到几十万千瓦、甚至上百万千瓦。20世纪80年代初，最大的汽轮发电机已达150万千瓦。交流电机概述概概 述述交流交流电机：机：能输出交流电流的发电机，或通入交流电流而产生机械运动的电动机。交流电机同步电机异步电机发电机电动机鼠笼式异步电动机 绕线式异步电动机 分分 类33.交流交流电动机机电动机机直流直流电动机机鼠鼠笼式式绕线式式异步机异步机同步机同步机他励、异励、串励、复励他励、异励、串励、复励鼠笼式异步交流电动机由于结构简单，制造方便，操作容易，价格低廉被广泛应用在国民经济各种领域。基本结构、工作原理、机械特性、控制方法 交流电机概述电动机的分机的分类34.三相异步电动机的结构与工作原理电动机的分机的分类定子转子定子铁心：定子冲片定子绕组其他部件：机座，端盖，风罩，铭牌交流电机转子铁心：转 子冲片转子绕组其他部件：轴，轴承，风扇 三相异步电动机由二部分组成：定子和转子组成。p定子：n 铁芯：一般由0.350.5毫米厚表面具有绝缘层的,内周有槽的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。三相异步三相异步电动机的机的结构构35.下面是三相异步下面是三相异步电机的主要部件的拆分机的主要部件的拆分图。三相异步电动机的结构与工作原理36.n定子绕组:l 构造：由三个在空间互隔120电角度、对称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。三相异步电动机的结构与工作原理电动机的机的结构构37.三相三相电动机的接机的接线方式方式三相异步电动机的结构与工作原理38.n 电压铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压。n 电流流铭牌上所标的电流值是指电动机在额定运行时定子绕组的线电流。n 功率与效率功率与效率铭牌上所标的功率值是指电动机在额定运行时轴上输出的机械功率值。所谓效率就是输出功率与输入功率的比值。n 功率因数功率因数因为电动机是电感性负载，定子相电流比相电压滞后一个角。cos 就是功率因数。n 转速速 由于生产机械对转速的要求不同，需要生产不同磁极数的异步电动机，因此有不同的转速等级。最常用的是四磁极的（n0=1500r/min)。n 绝缘等等级 绝缘等级是按电动机绕组所用的绝缘材料在使用时容许的极限温度来分级的。所谓极限温度，是指电动机绝缘结构中最热点的最高容许温度。绝缘等等级 A E B A E B 极限温度（极限温度（0C0C）105 120 130105 120 130三相异步电动机的结构与工作原理39.pp起起起起动动方法方法方法方法鼠笼式电动机的起动方法有两种1、直接起、直接起动2、降、降压起起动n 直接起直接起动 直接起动就是利用闸刀开关或接触器将电动机直接接到额定电源上。这种起动方法虽然简单，但如上所述，由于起动电流较大，将使线路电压下降，影响负载的正常工作。一般只有功率在二三十千瓦以下的异步电动机才能采用直接起动的方法来起动。而对于功率较大的异步电动机通常都采用降压起动。起起动方法方法三相异步电动机的使用三相异步电动机的起动n 降降压起起动 所谓降压起动就是在电动机起动时，降低其所加的电压。其目的就是要减小起动电流。降压起动通常采用下面的几种方法。星形三角形（Y-）换接起动 自耦降压期动40.Y降压起动也称为星形三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原则控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。三相异步电动机的使用三相异步电动机的起动n 星形星形三角形（三角形（Y-Y-）换接起接起动41.三相异步电动机的使用三相异步电动机的起动n 自耦降自耦降压起起动 自耦降压启动是利用自耦变压器降低电动机端电压的启动方法,自耦变压器一般由两组抽头可以得到不同的输出电压(一般为电源电压的80%和65%),启动时使自耦变压器中的一组抽头(例如：65%)接在电动机的回路中,当电动机的转速接近额定转速时,将自耦变压器切除,使电动机直接接在三相电源上进入运转状态。42.方法：方法：和和电源相接的任意两相互源相接的任意两相互换，就可，就可实现反反转。(原因解原因解释参照参照ABCABCAB)正正转反反转A B CM3电 源源ABCM3电 源源三相异步电动机的使用三相异步电动机的正、反转43.三相异步电动机典型原理图44.三相异步电动机典型原理图45.三相异步电动机典型原理图46.电气知识培训目（五）常用工具篇1.验电笔（我们公司现在使用的是数显电笔）氖泡式验电笔的检测电压范围为60500V，钢笔式结构，前金属探头，内部依次装接氖泡、安全电阻和弹簧。弹簧与后部的金属部分相接触，使用时手应触及该金属部分。注意事项：u使用前，一定要在有电的电源上检查验电笔是否正常发光。u使用时一般应穿绝缘鞋。u在明亮的光线下应注意避光仔细测试。u测试时防止相间或对地短路。u设备外壳往往有感应电，用电笔测试有电，但不一定会造成触电的危险。必须用其它方法（万用表）测试是否真正带电还是感应电。u36V以下往往测试无效。47.2螺钉旋具 称为螺丝刀、起子等，规格长度以柄部以外的体部长度表示，有100mm、150mm、200mm、300mm、400mm等。要掌握正确的操作姿势，如果紧固或拆卸带电时，注意手不得触及金属杆，采取措施，以免发生触电事故。3 活扳手规格以长度最大开口宽度（mm）来表示，电工常用15019（6）、20024（8）、25030（10）、30036（12）。注意活扳手不可反用，以免损坏活络扳唇。4 斜口钳 用于剪线等 使用时注意：绝缘、剪线防止短路。5剥线钳 工作电压500V，规格以全长表示，有130mm、160mm、180mm、200mm。使用时把导线放入相应的刃口中（比导线直径稍大）48.6电工刀 作用时应将刀口朝外削，削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤电线7电铬铁 电加热的铬铁有25W、35W、45W、75W、100W和300W等，锡焊小的元件用25W、45W两种。电铬铁的选用应注意功率适当，焊剂的选用（松香、松香酒精溶液、焊膏和盐酸）：使用时注意：u接地、防火、不可烧死、不准甩焊u焊接方法u虚假焊的产生及焊后的处理8 手摇绕线机 绕制时一般不用紧线夹，用手将导线增紧、拉直。9 拉具 使用时拉具要摆正、丝杆要对准中心，用力均匀。49.10 手电钻和冲击钻 为保证安全，使用时应带绝缘手套。11 手动压接钳12 绝缘电阻表（兆欧表）u兆欧表的选用：电压、绝缘电阻u兆欧表的接线，线L、地E、屏Gu使用前的检查和使用方法u使用注意电极（测电容）u注意转速：120r/min，电压对测量的影响13 万用表（数字、机械）使用时注意事项：l熟悉每个转换开关、旋钮、插孔和接线柱，了解每条刻度对应的被测电量；l测量前应明确测量方法，测量量程；（交、直流）l指针表应水平放置，表针是否在机械零点；正负极性；l测量2500V电压时，用单手操作，以防触电；l不准带电转动开关；50.l测量电阻时，应调零；l测晶体管时用100档位。14 钳形表不能测高压线路电流，被测线路的电压不能超过钳形表的规定的使用电压；估计被测电流的大小，选择适合的量程；每次测量时只能钳入一根导线，被测导线置于钳口中央部位，以提高测量准确度，测量结束应将量程调节开关扳到最大测量档位，以便下次安全使用。15 转速表 电工常用的离心式手持转速表，在测量时应将调速盘旋转到所要测量的范围，测轴与被测轴不应顶得过紧，以两轴接触不相对滑动为原则。测轴与被子测轴接触时，动作应缓慢，同时使两轴保持在同一条轴线上，指针摆动的幅度不应超过3mm。16 示波器 电压、频率、相位、波形、脉宽等。51.电气知识培训目（六）电气安全篇 第一部分 触电的概念 第二部分 基本的安全用电措施 第三部分 防雷、接地、接零 第四部分 电气设备的防火措施和灭火要求 第五部分 触电的急救方法 52.1.触电的概念（安全电压、安全电流）当电流通过人体造成对人体伤害的现象称为触电。触电可分为三类：单相触电、两相触电、接触电压与跨步电压触电。2.基本的安全用电措施配电线路的安全措施要求对变配电设备的安全措施要求对车间电气设备的安全要求临时线安全规程3.防雷、接地、接零防雷 一个完整的防雷设备一般由接闪器或避雷器、引下线和接地体等三部分组成。接闪器是专门用来接受雷闪的金属物体。接闪的金属杆称为避雷针。接闪的金属线称为避雷线或架空地线。接闪的金属带、金属网称为避雷带，避雷网。所的接闪器都必须经过引下线与接地装置相联。53.避雷器是一种过电压保护设备，用来防止雷电过电压沿架空线路侵入变电所或其它建筑物内，也可用来限制内部过电压。避雷器与被保护设备并联于电源侧，其上端与线路连接，下端经引下线与接地装置连接。当过电压值达到规定的动作电压时，避雷器迅速动作，释放过电压电荷，将过电压限制在一定值，从而保护设备的绝缘。保护接地 适用于1000V以上的电气设备以及电源中线不直接接地的1000V以下的电气设备。保护接地是将电气设备的金属外壳及金属支撑物件，用良导体与大地之间即接地装置作良好的联结而成。保护接零 适用于三相四线制、中线直接接地的供电系统。保护接零是将电气设备和金属外壳扩金属支承物件，用导体同电网的中性线相联接而成。在同一供电系统中，不允许一部分电气设备采用保护接地，而另一部分采用保护接零的方法，这样的接法将造成不良后果。54.4.电气设备的防火措施和灭火要求选用的电气装置应具有合格的绝缘强度。经常监视实际用电负荷大小，不使设备过热，限制导线载流量，不得长 期超载使用。按照安装标准，装设各类电气装置，严格质量要求。合理使用电气装置，防止由于机械损伤、绝缘破坏等造成短路。电线或其他导体的接触点必须牢固，接触要良好，以防止过热氧化。铜、铝导线连接时，还应防止电化腐蚀。生产工艺过程中产生有害静电时，要采取相应措施予以消除。电气火灾的扑救方法断电灭火 发生火灾或引燃可燃物时，首先要切断电源，然后救火和立即报警。断电时应注意下列几点：切断电源的位置要选择适当，防止切断电源后影响扑救工作的进行。剪断电源时，剪断电源的位置应在电源方向有支撑物，防止导线剪断后跌落在地上造成接地短路或触电危险；剪断电源时，火线和地线应在不同部位处剪断，防止发生线路短路。在拉脱闸刀开关切断电源时，应用绝缘操作棒或戴绝缘皮手套。55.带电灭火 如果为了夺取灭火的主动权，争取时间迅速有效地控制火势，扑灭火灾，就必须在保证灭火人员的安全情况下，进行带电灭火。进行带电灭火要使用不导电的灭火剂进行灭火，如二氧化碳、1211、干粉灭火机等。带电灭火应注意下列几点：不能用导电的灭火剂进行灭火；必须注意周围环境、防止身体、手、足或者使用消防器材等直接与带电部分接触、造成触电事故；在局部地方会形成跨步电压时，扑救人员需要进入灭火时，必须穿上绝缘鞋；对有油的电气设备如变压器、油断路器的油发生燃烧，应用干燥的黄砂盖住火焰使火熄灭。救火时要随便与电线或电气设备接触。5.触电的急救方法解脱电源紧急救护 人工呼吸抢救、胸外心脏挤、人工呼吸抢救和心脏挤压同时进行。56.谢谢大家 彭兴诏57.
