空调支吊架工艺培训资料模板.doc

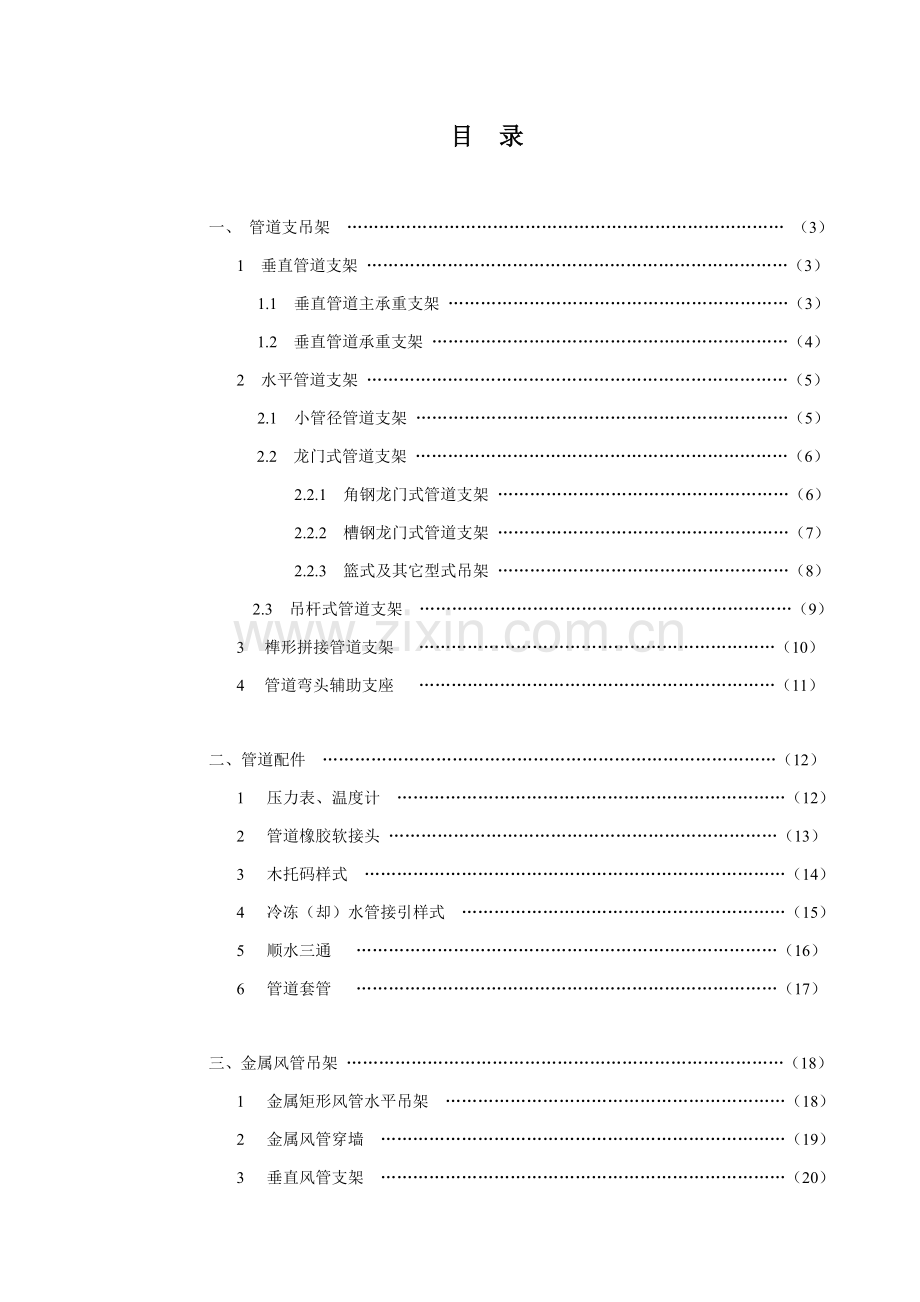

目 录一、 管道支吊架 （3）1 垂直管道支架 （3） 1.1 垂直管道主承重支架 （3）1.2 垂直管道承重支架 （4）2 水平管道支架 （5） 2.1 小管径管道支架 （5）2.2 龙门式管道支架 （6）2.2.1 角钢龙门式管道支架 （6）2.2.2 槽钢龙门式管道支架 （7）2.2.3 篮式及其它型式吊架 （8）2.3 吊杆式管道支架 （9）3 榫形拼接管道支架 （10）4 管道弯头辅助支座 （11）二、管道配件 （12）1 压力表、温度计 （12）2 管道橡胶软接头 （13）3 木托码样式 （14）4 冷冻（却）水管接引样式 （15）5 顺水三通 （16）6 管道套管 （17）三、金属风管吊架 （18）1 金属矩形风管水平吊架 （18）2 金属风管穿墙 （19）3 垂直风管支架 （20）4 金属风管角钢法兰及填料 （21）5 室外入风口及风管软接 （22）6 风口及柔性风管 （23）7 弯头导流片 （24）8 风管螺杆加固 （25）9 风管部件制作 （26）四、设备安装图 （27）1 垫铁和地脚螺栓安装 （27）2 吊式风机安装 （28）3 座式风机安装 （29）4 风机盘管安装 （30）5 小型排风机（扇）安装 （31）6 轴流风机安装 （32）7 分（集）水缸安装 （34）五、管道保温 （35）1 水管保温大样 （35）2 水管弯头保温大样 （36）3 水管变径保温大样 （37）4 水管阀门保温大样 （38）5 水管阀门福乐斯保温大样 （39）6 金属风管法兰和阀门保温大样 （41）六、标识 （42）1 管道标识 （42）2 设备及阀门标识 （43）一、管道支吊架 1 垂直管道支架1.1 垂直管道主承重支架1.1.1 大样图（冷冻水管）1.1.2 说明 采取本支架时，需相关结构专业考虑管道运行时荷载对结构安全影响。 DN500管道宜采取A图；500管道吊点具体做法应和结构专业商议。2.3.3 尺寸表(mm) DN横担规格吊杆膨胀螺栓槽钢吊耳2040L30*30*3M8M850100L40*40*4M12M12125150L50*50*5M12M12200350100*63*8M20M16100*63*8400500180*70*9M20M16180*70*93 榫形拼接管道支架3.1 大样图3.2 说明 明装管道支架如采取榫形拼接时参考本工艺图。 型钢间拼接处需开榫以确保支架平面性。 焊接应牢靠无虚焊。 尺寸标注参考“小管径管道支架”、“龙门式管道支架”。4 管道弯头辅助支座4.1 大样图 4.2 说明 补强板厚度宜为母管壁厚5070，但大于4mm；连接后，补强板外缘和柱管外缘距离为3060mm。 柱管和补强板间需焊接。 采取黑色橡胶垫，厚度为3mm。 对落地掌板需设置水泥墩，水泥墩顶层表面需有5泄水坡度并刷沥青漆。 当设计另有减振要求时，需另考虑设置减振器等。4.3 尺寸表(mm)DNade100100DN406125100DN406150100DN506200100DN506250100DN658300100DN658二、 管道配件 1 压力表、温度计1.1 大样图1.2 说明 多个同一类型仪表在同一设备房或空间部署时，应考虑同一标高设置。 仪表应便于检修、观察和不易受机械损坏；表面方向应一致并易于读数。 水泵出水管段压力表须装于止回阀前。 压力表、温度计宜安装于直管段。 F图适适用于温度计前后无阀门管道。 当管段保温层厚度大于50mm时，A值应大于1。 A、B图中缓冲管亦可经过短管和主管连接。2 管道橡胶软接头2.1 大样图2.2说明 连接螺栓长度应一致，螺母在同一侧；螺栓紧固后不应低于螺母表面。 非工作状态下，限位螺杆螺母和钢板耳需保持1020毫米距离。 当软接装置自带限位螺杆时，限位距离应按产品说明书。 此图适适用于DN150软接头。2.3尺寸表 (mm)软接头公称直径e d1d2 d315010124504002001012500450250101260050030010126505503 木托码样式3.1大样图3.2说明 DN150隔热垫料可选择防腐木质或塑料，DN200宜选择防腐木质以防变形。 隔热垫料间、隔热垫料和管道全部接触面均需涂沥青等防腐流质涂料，以确保密封效果，有效预防形成冷桥。 冷却水管等其它非保温管道选择B型管码。3.3尺寸表 A型码 (mm)DN木托厚度木托宽度螺丝规格 扁铁宽度100同保温材料厚度40M63010050M840 B型码DN木托厚度木托宽度圆钢规格100同保温材料厚度40M820050M1040050M1245050M164 冷冻（却）水管接引样式4.1大样图4.2说明 从主管接引分支管，结合现场空间，选择方案依次为A、B、C；不宜在主管管底开孔接引分支管。 相邻位置接两条及以上分支管时，需按D图做法：将各支管聚集后再和主管接引。 管道弯曲处宜作煨弯处理；DN40管道呈马鞍形过梁时需采取E图。 选择E图样时，需在图所表示管道变向位置设管道支架。5 顺水三通5.1 大样图5.2说明 通常情况选择A图，当管道和设备安装空间较大时，可选择B图。 顺水三通配件可采取冲压弯头制作。 成排立管应确保立管平行度。 图中箭头表示介质流向。 同一区域只能选择同一型式。5.3尺寸标准顺水三通内、外径和支管内、外径尺寸应一致。6 管道套管6.1大样图6.2说明 A图适适用于方形、圆形楼板预留孔洞套管，或现场开孔楼板孔洞套管；B图适适用于管道过墙套管，明装套管宜作图饰面处理。 临时和永久固定套管时，均需确保套管和管道同心。 有防水要求时，需按相关要求制作和安装。6.3尺寸标准 套管直径比管道（含保温层）直径大50mm左右。 套管厚度不应小于2mm。三、金属风管吊架 1 金属矩形风管水平吊架1.1 大样图1.2说明 A图为一般吊架图；B图为防晃吊架图。防晃吊架和一般吊架横担应选择同一型号角钢。 角钢横担朝向需一致，横担螺孔需采取机械加工。 重或大型风管吊杆横担下方应设置两个螺母。 防晃支架应紧贴风管（含保温层）完成面。1.3尺寸标准风管长边尺寸角钢规格吊杆规格63030*3M8125040*4M8125050*5M10注：边长大于2500mm风管支吊架应按设计要求。2 金属风管穿墙2.1大样图2.2说明 钢套管和封堵材料应和完成面平齐；明装风管套管表面宜图用PEF饰面板装饰。 镀锌螺杆外露牙为一个螺母高度。 防火阀螺孔需采取机械加工。2.3尺寸标准 a：50mm。 b：按施工规范。 ：按施工规范，1.6mm。 螺杆规格：长边1000mm时为M8，长边1000mm时为M10。3 垂直风管支架3.1大样图3.2 说明 风管穿越屋面后，管身须完整无损。 风管上法兰需采取密封方法。 风管穿出屋面高度超出1500mm时，应用支架或建筑结构固定，或用不少于3根拉索固定；拉索不得固定于风管或风帽上 ，应用包箍固定在法兰上侧；严禁将拉索固定于避雷针或避雷带上，并须作防雷跨接。 不得在低洼易积水处穿屋面。3.3尺寸标准固定支架及抱箍角钢需采取同一型号型钢。4 金属风管角钢法兰及填料4.1 大样图4.2说明 角钢法兰螺孔大小和排列需一致、机械开孔。 A型填料适适用于一般风管系统，可选择单面粘型PE板或橡胶板；B型填料适适用于防排烟等系统。 使用石棉板时不得采取叠接法或对缝接法，需图采取迷宫型接法；可采取对应粘合剂和法兰粘贴。 如设计对法兰填料材料及安装有尤其要求者，按设计。4.3尺寸标准 填料厚度：35mm。 风管法兰处翻边尺寸：按施工规范。 铆钉间距、螺孔间距：按施工规范，但间距需均匀。5 室外入风口及风管软接5.1大样图5.2 说明 防排烟系统风管软接材质应符合防火要求，其它系统软接可采取一般材质。 当风机装于室外时，电机应有防雨方法。 大面积钢网应采取加固方法。 室外支架底座需做水泥墩。5.3 尺寸标准 钢网密度为67目。 钢网扁铁压条宽度和角钢法兰一致、厚度为3mm。 设计无要求时 ，伸缩缝处软管长度应为伸缩缝宽度加100mm。 a200300mm。6 风口及柔性风管6.1大样图6.2说明 风口饰面不得采取“明”螺丝固定风口。 同一系统风管风口连接短管需采取同一方法；局部区域风口应横平竖直或呈规则分布。 可采取微型吊杆抱箍式固定伸缩性软风管，严禁出现死弯或塌凹。6.3尺寸标准 吊杆或横担和风口距离：按施工规范。 伸缩性软风管：直径300mm，长度mm。 天圆地方风管板厚：按施工规范。7 弯头导流片7.1 大样图7.2 说明 弧形导流片和弯头应同心。 铝拉钉应排列整齐、分布均匀、牢靠可靠。 当设计中导流片制作和分布有要求者，按设计。 三通、四通等部件导流片参考此图制作。7.3 尺寸标准 风管长边尺寸ab导流片厚度数量（片） 630L125010030同母管21503400020048 风管螺杆加固8.1大样图8.2 说明 洁净空调系统不能采取这类加固方法。 此加固方法可和其它加固方法联合使用。 其它加固方法参考施工规范。8.3 尺寸标准风管长边尺寸螺杆直径数量（条） 1800L101300010240001239 风管部件制作9.1大样图 9.2说明 部件需图单独制作；弧形弯管（弯件）内外边需同心。 不宜直接在风管侧边开孔接引支管，因施工条件限制时应按E图施工。 风管大边长630mm时，需按要求设置导流片（要求见导流片示意图）。四、设备安装图 1 垫铁和地脚螺栓安装1.1大样图 1.2说明 大型设备砼基础必需进行质量验收，合格后方可安装。 垫铁组通常不应超出三块，并应少用薄垫铁；垫铁应接触紧密；最厚放在下面，最薄放在中间。 垫铁组宜用电焊点焊固定。 重型设备垫铁面积应具体计算。 设备安装后应二次灌浆将垫铁组等填平；二次浆标号应比基础高一级。1.3尺寸标准地脚螺栓规格：M1014。2 吊式风机安装2.1大样图2.2说明 应依据设备运行重量选择减振器，且减振器应含有交换性；对橡胶垫、减振器等减振装置，可依据需要只选择其中一个。 当设备自带型钢能满足吊装需要时,可不设吊装槽钢。 吊杆紧固后，吊杆上（下）端应凸出一螺母高度。 设备吊装高度应依据现场确定；当吊点设于楼板时，需设计复核负荷或加钢梁。2.3尺寸标准（）设备重量0.2t50802012400.5t10014500.5t12030163 座式风机安装3.1 大样图3.2 说明 应依据设备运行重量选择橡胶板。 设备安装后应二次灌浆找平基础。 预埋钢板式安装图同理。3.3 尺寸标准（）设备重量d0.2t50100610100.5t50100610100.5t50150812154 风机盘管安装4.1大样图4.2说明 吊杆角钢和镀锌全牙螺杆应两侧满焊。 如回风箱顶部至天花高度超出1000mm时，应另设置回风箱吊架。4.3尺寸标准（）风机盘管型号吊杆直径膨胀螺栓3005008M8600100010M81200及以上12M10注：当吊杆长度超出800mm时，需按大一号选择吊杆及膨胀螺栓。5 小型排风机（扇）安装5.1大样图 5.2说明 A、B型排风机出风口设置单层百叶风口或防护网。 可采取吊杆抱箍式固定伸缩性软风管，严禁出现死弯或塌凹。5.3尺寸标准（）风机型号abcd240CMH6012044240CMH6012046C图： 伸缩性软风管：直径200mm，长度mm。 全牙螺杆：M8。6 轴流风机安装6.1大样图6.2说明 A图屋顶风机需图装设67目防护网（包装车间等场所还需依据要求装设过滤网），并需考虑拆卸及清洗功效；B图轴流风机不宜安装于对噪声控制要求较高场所；不然，需对设备安装空间作消音处理；C图适适用于大型轴流风机。 防排烟系统风管软接材质应符合防火要求，其它系统软接可采取一般材质。 应依据设备运行重量选择减振器。 B、C图出、入风侧天圆地方风管处需装设风管支吊架。7 分（集）水缸安装7.1大样图7.2说明 水缸可订制或现场加工；但两端不得直接用钢板或盲板封堵。 翼式支架可预制，但需结合现场尺寸拼接烧焊牢靠。 排污阀后宜接管道至水沟或集水井以利排水和地面清洁。 可按大型设备减振要求设置减振垫。7.3尺寸标准 翼式支架钢板厚度；DN500时，厚度为10mm；当DN500时为12mm。 翼式支架高度：按现场尺寸。五、管道保温1 水管保温大样1.1大样图1.2说明 保温材料接合缝不得有显著胶水泪痕。 当室外采取金属壳保护时，宜采取不锈钢材质自攻螺丝。 纵缝应图错开,外层水平接缝应设在侧下方。 金属保护壳纵、环向接缝应顺水；其纵向接缝应在管道侧面。1.3尺寸标准 1：保温管材表面直径；2：金属钢管直径；：保温棉厚度，按设计要求。 自攻螺丝尺寸：4*12。2 水管弯头保温大样2.1 大样图2.2说明 当采取虾米状保温样式时，接合缝需均匀分布。 保温多种接合缝不得有显著胶水泪痕。 当选择金属外壳保护板时，参考 “水管保温大样”做法。2.3尺寸标准 13：保温管材表面直径。 钢管DNDN32时，按A做法:a131。 钢管DN40DNDN80时，按B做法:a222、b20.62。 C做法适适用于:钢管DNDN80。 钢管DN80DNDN150时，按D做法。 钢管DNDN200时，按E做法。3 水管变径保温大样3.1大样图3.2 说明 管件位置不规则保温板需先按管件外表尺寸放样、加工，预制形状板。 当选择金属外壳保护板时，参考“水管保温大样”做法。3.3尺寸标准 14：多种管道保温管材表面直径，按设计值。 大头侧钢管DN50时，按A做法:a10.51、a20.52。 大头侧钢管DN65时，按B做法。 三通尺寸： a3150mm。4 水管阀门保温大样4.1 大样图 4.2 说明 A图选择于公称直径DN32以内丝扣阀门，B图选择于公称直径为DN4080丝扣阀门，C图适适用于公称直径为DN100及以上丝扣阀门及法兰式阀门，D图为蝶阀。 B和C图中保温内衬填料需选择母材保温碎料或自贴型保温胶带。 阀体各层保温材料接合缝应错开一定位置。 保温不得影响阀门正常操作。4.3尺寸标准 A图：a121。 B图：a232。 C图：a3：应依据阀门尺寸选择。5 水管阀门橡塑保温大样5.1大样图5.2说明尺寸标注等参见“水管阀门保温大样”。6 金属风管法兰和阀门保温大样6.1 大样图6.2说明 法兰、阀门等构件内空隙需用保温填料填充（保温填料可和保温材料同材质）。 阀门保温不得影响阀门正常动作。 保温填料可用保温材料替换。 天花吊顶内等暗装风柜风管软接应图作保温处理。6.3 尺寸标准 温材料厚度：按设计；保温补块材料应和保温材料一致。 A：100150mm；B：阀门宽度100mm； C：软接宽度100mm。六、标识1 管道标识1.1大样图1.2说明 箭头方向表示介质流向；文字虚线框表示文本尺寸，无需标出。 冷冻（冷却）“供”或“回”水以冷冻主机为参考；流出冷冻主机为“供”、流入冷冻主机为“回”。 明、暗装管道均需标识。 标识内容颜色需和背景色有一定反差；标识应结合现场情况选择合理位置。 如甲方要求加注外文标识时，可在汉字字后加注。 A图适适用于水平管道，B图适适用于垂直管道。 通风管道等其它名称亦需参考上图标识。 成排管道标识时需考虑标识一致性。1.3尺寸标准 水管：Dab30050103508015D：管道表面层（含绝热层等）直径值。 矩形风管：a、b值，以短边长作参考。2 设备及阀门标识2.1 大样图2.2说明 采取白色硬质塑料牌。 字体为仿宋体、红色。 用塑料绑扎带将标识牌挂于设备显著位置或阀门操作柄，但悬挂后不得影响设备或阀门正常操作；或可将标识牌贴于设备表面。 水管阀门标识适适用于设备房、主管及次主管等处起切断等关键作用（或有特殊用途）阀门。 阀门需标识“常开”或“常闭”或其它用途。 其它设备或配件可参考上述图式标识。2.3尺寸标准 塑料牌尺寸：100mm X 70mm X 2mm。 悬挂孔直径：10mm。
