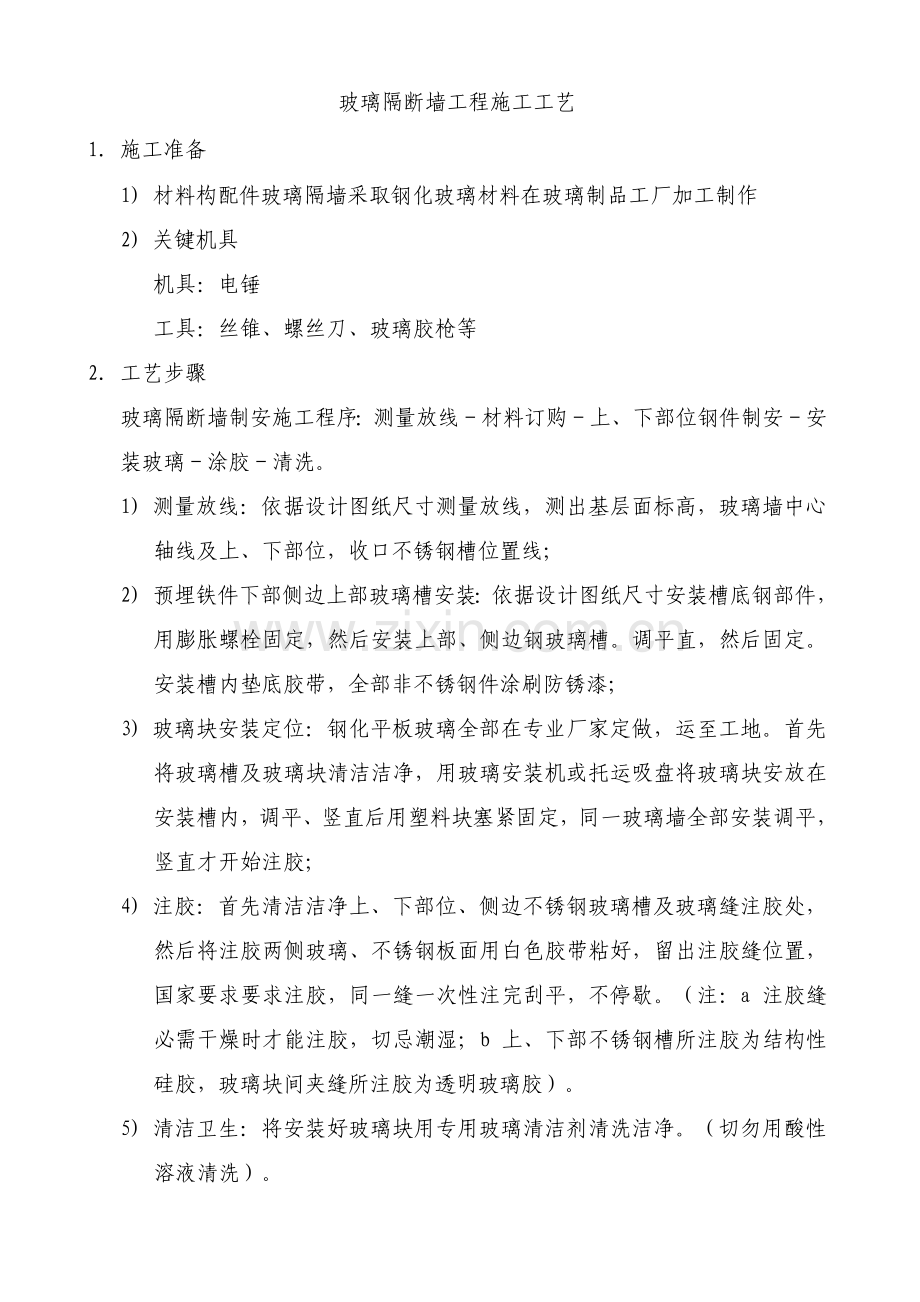

玻璃隔断墙工程施工工艺1. 施工准备1) 材料构配件玻璃隔墙采取钢化玻璃材料在玻璃制品工厂加工制作2) 关键机具机具：电锤工具：丝锥、螺丝刀、玻璃胶枪等2. 工艺步骤玻璃隔断墙制安施工程序：测量放线材料订购上、下部位钢件制安安装玻璃涂胶清洗。1) 测量放线：依据设计图纸尺寸测量放线，测出基层面标高，玻璃墙中心轴线及上、下部位，收口不锈钢槽位置线；2) 预埋铁件下部侧边上部玻璃槽安装：依据设计图纸尺寸安装槽底钢部件，用膨胀螺栓固定，然后安装上部、侧边钢玻璃槽。调平直，然后固定。安装槽内垫底胶带，全部非不锈钢件涂刷防锈漆；3) 玻璃块安装定位：钢化平板玻璃全部在专业厂家定做，运至工地。首先将玻璃槽及玻璃块清洁洁净，用玻璃安装机或托运吸盘将玻璃块安放在安装槽内，调平、竖直后用塑料块塞紧固定，同一玻璃墙全部安装调平，竖直才开始注胶；4) 注胶：首先清洁洁净上、下部位、侧边不锈钢玻璃槽及玻璃缝注胶处，然后将注胶两侧玻璃、不锈钢板面用白色胶带粘好，留出注胶缝位置，国家要求要求注胶，同一缝一次性注完刮平，不停歇。（注：a 注胶缝必需干燥时才能注胶，切忌潮湿；b 上、下部不锈钢槽所注胶为结构性硅胶，玻璃块间夹缝所注胶为透明玻璃胶）。5) 清洁卫生：将安装好玻璃块用专用玻璃清洁剂清洗洁净。（切勿用酸性溶液清洗）。3. 无竖框玻璃隔墙安装1) 操作程序：弹线安装固定玻璃型钢边框安装大玻璃安装玻璃稳定器（玻璃肋）嵌缝打胶边框装饰清洁2) 操作关键点a. 弹线：弹线时注意查对已做好预埋铁件位置是否正确（假如没有预埋铁件，则应划出金属膨胀螺栓位置）。落地无竖框玻璃隔墙应留出地面饰面层厚度（假如有踢脚线，则应考虑踢脚线三个面饰面层厚度）及顶部限位标高（吊顶标高）。先弹地面位置线，再弹墙、柱上位置线；b. 安装固定玻璃型钢边框：假如没有预埋铁件，或预埋铁件位置已不符合要求，则应首先设置金属膨胀螺栓。然后将型钢（角钢或薄壁槽钢）按已弹好位置线安放好，在检验无误后随即和预进铁件或金属膨胀螺栓焊牢。型钢材料在安装前应刷好防腐涂料，焊好以后在焊接处应再补刷防锈漆；4. 安装大玻璃当较大面积玻璃隔墙采取吊挂式安装时应先在建筑结构梁或板下做出吊挂玻璃支撑架并安好吊挂玻璃夹具及上框。其上框位置即吊顶标高。a. 厚玻璃就位：在边框安装好后，先将其槽口洁净，槽口内不得有垃圾或积水，并垫好防振橡胶垫块。用23个玻璃吸盘把厚玻璃吸牢，由23个手握吸盘同时抬起玻璃先将玻璃竖着插入上框槽口内，然后轻轻垂直落下，放入下框槽口内。假如是吊挂式安装，在将玻璃送入上框时，还应将玻璃放入夹具中；b. 调整玻璃位置：先将靠墙（或柱）玻璃推到墙（柱）边，使其插入贴墙边框槽口内，然后安装中间部位玻璃。两块厚玻璃之间接缝时应留23mm缝隙或留出和玻璃稳定器（玻璃肋）厚度相同缝，为打胶做准备。玻璃下料时应计算留缝宽度尺寸。假如采取吊挂式安装，这时应将吊挂玻璃夹具逐块将玻璃夹牢；c. 嵌缝打胶：玻璃全部就位后，校正平整度、垂直度，同时用聚苯忆烯泡沫嵌条嵌入槽口内使玻璃和金属槽接合平伏、紧密，然后打硅酮结构胶；d. 边框装饰：通常无竖框玻璃隔墙边框是将边框嵌入墙、柱面和地面饰面层中，此时只要精细加工墙、柱面和地面饰面块材并在镶贴或安装时和玻璃接好即可；e. 清洁及成品保护：无竖框玻璃隔断墙安装好后，用棉纱和清洁剂清洁玻璃表面胶迹和污痕，然后用粘贴不干胶纸条等措施做出醒目标标志，以预防碰撞玻璃意外发生。5. 质量标准1) 主控项目a. 隔墙工程所用材料品种、规格、性能。图案和颜色应符合设计要求。玻璃板隔墙应使用安全玻璃；b. 砖隔墙砌筑中埋设拉结筋必需和基体结构连接牢靠，并应位置正确；c. 板隔墙安装必需牢靠。玻璃板隔墙胶垫安装应正确。2) 通常项目a. 隔墙表面应色泽一致、平整齐净、清楚美观；b. 隔墙接缝应横平竖直，玻璃应无裂痕、缺损和划痕；c. 板隔墙嵌缝及玻璃砖隔墙勾缝应密实平整、均匀顺直、深浅一致；d. 隔墙安装许可偏差和检验方法应符合建筑装饰装修工程施工质量验收规范要求。6. 成品保护1) 玻璃隔断安装完成后，对于进入玻璃安装完成需要施工工种和人员实施登记制度，把成品保护工作落实到人；2) 玻璃安装完成，挂上门锁或门插销，以防风吹碰坏玻璃。并随手关门及门锁；3) 木龙骨及玻璃安装时，应注意保护顶棚、墙内装好多种管线；木龙骨天龙骨不准固定通风管道及其它设备上；4) 施工部位已安装门窗，已施工完地面、墙面、窗台等应注意保护、预防损坏；5) 木骨架材料，尤其是玻璃材料，在进场、存放、使用过程中应妥善管理，使其不变形、不受潮、不损坏、不污染；6) 其它专业材料不得置于已安装好木龙骨架和玻璃上；7) 将隔板靠在支架上，拆除货物保护箱后2块厚木板用作支撑架，从而能够为隔板提供保护；7. 确保项目：1) 玻璃隔墙工程所用材料品种、规格、性能、图案和颜色应符合设计要求。玻璃板隔墙应使用安全玻璃。检验方法：检验产品合格证书、进场验收统计和性能检测汇报；2) 玻璃板隔墙安装必需牢靠，玻璃板隔墙胶垫安装应正确。检验方法：观察；手推检验 ；3) 玻璃隔墙表面应色泽一致、平整齐净、清楚美观。检验方法：观察。 4) 玻璃隔墙接缝应横平竖直，玻璃应无裂痕、缺损和划痕。检验方法：观察。5) 玻璃板隔墙嵌缝及玻璃砖隔墙勾缝应密实平整、均匀顺直、深浅一致。 8. 质量、进度确保方法1) 货物运输到现场后，先检验货物外观后再开始卸货；2) 在供货阶段，本企业将派专员常驻现场，直接监督厂商用材生产等步骤，确保从源头控制货源。3) 在深化设计和厂商现场尺寸测量完后，立即确定最终图纸，确保在图纸确定后十五个工作日内，第一批货物到场进行施工；4) 安装阶段，要求厂家在现场派驻常驻工程师指导和监督；5) 建立健全进场检验、验收和取样送验制度。加强材料和设备“四验”工作，即：验规格、验品种、验质量、验数量。凡属不合格产品，不能运到现场。验收中，发觉数量不对、质量不符合要求、损坏等情况要查明原因，分清责任，立即处理；6) 做好现场和仓库管理工作。材料和设备贮存方法正确，并做到分类分批保管和堆放。合格证、化验单和材料相符。现场大宗材料和大型设备应按施工平面图和施工次序，就近合理堆放。应加强材料限额管理和发放；7) 各级材料和设备管理人员全部要加强技术业务学习，掌握常见材料质量标准和性能，熟悉材料保管和运输要求。
