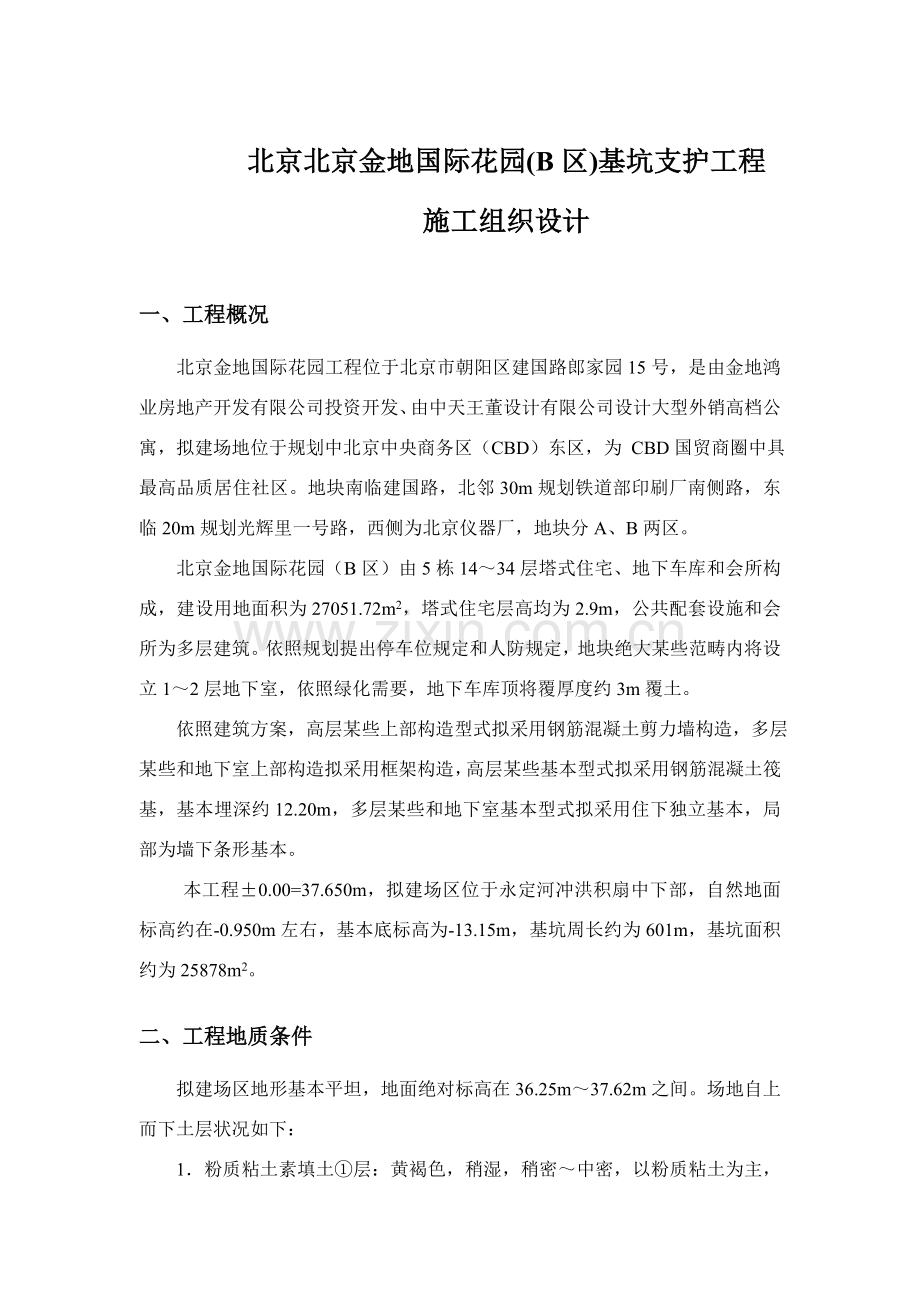

目 录一、 工程概况二、工程地质条件 三、编制根据四、设计参数五、施工工艺流程和技术规定六、质量保证办法七、冬季施工办法八、安全、文明施工办法九、施工劳动组织和岗位责任制十、施工设备、暂时水电十一、工程进度筹划附录一：岗位责任附录二：参加本项目重要人员资历表北京北京金地国际花园(B区)基坑支护工程施工组织设计一、工程概况 北京金地国际花园工程位于北京市朝阳区建国路郎家园15号，是由金地鸿业房地产开发有限公司投资开发、由中天王董设计有限公司设计大型外销高档公寓，拟建场地位于规划中北京中央商务区（CBD）东区，为 CBD国贸商圈中具最高品质居住社区。地块南临建国路，北邻30m规划铁道部印刷厂南侧路，东临20m规划光辉里一号路，西侧为北京仪器厂，地块分A、B两区。 北京金地国际花园（B区）由5栋1434层塔式住宅、地下车库和会所构成，建设用地面积为27051.72m2，塔式住宅层高均为2.9m，公共配套设施和会所为多层建筑。依照规划提出停车位规定和人防规定，地块绝大某些范畴内将设立12层地下室，依照绿化需要，地下车库顶将覆厚度约3m覆土。 依照建筑方案，高层某些上部构造型式拟采用钢筋混凝土剪力墙构造，多层某些和地下室上部构造拟采用框架构造，高层某些基本型式拟采用钢筋混凝土筏基，基本埋深约12.20m，多层某些和地下室基本型式拟采用住下独立基本，局部为墙下条形基本。本工程0.00=37.650m，拟建场区位于永定河冲洪积扇中下部，自然地面标高约在-0.950m左右，基本底标高为-13.15m，基坑周长约为601m，基坑面积约为25878m2。二、工程地质条件 拟建场区地形基本平坦，地面绝对标高在36.25m37.62m之间。场地自上而下土层状况如下： 1粉质粘土素填土层：黄褐色，稍湿，稍密中密，以粉质粘土为主，局部以粘质粉土为主，具有机质、砖屑、树根、螺壳等，夹杂填土1透镜体，人工填土普通厚度2.0m左右，22#钻孔附近厚度最大 9.2m。 2粉质粘土层：褐黄色褐灰色，可塑，含氧化铁、氧化锰、钙质结核及少量有机质，夹粘质粉土1、重粉质粘土2透镜体，局部见大孔隙，某些钻孔缺失此层，本层厚度0.84.2m。 3砂质粉土层：褐黄色，稍湿湿，中密，含云母、氧化铁、氧化锰、有机质，夹粘质粘土薄层，某些钻孔缺失此层，本层厚度 0.93.4m。 4粘质粉土层：褐黄色褐灰色，稍湿湿，中密，含云母、氧化铁、氧化锰、有机质，夹粘土1透镜体，某些钻孔缺失此层，本层厚度0.84.3m。 5粉质粘土层：褐黄色褐灰色，可塑，含氧化铁、氧化锰、钙质结核、螺壳，夹细砂1透镜体，本层厚度1.04.5m。 6中砂层：褐黄色，湿饱和，中密密实，重要矿物成分为石英、长石、云母，含少量砾石，夹卵石1、粗砂2、细砂3、粉质粘土4透镜体。本层厚度6.712.7m。 7粉质粘土层：褐黄色，可塑，含氧化铁、氧化锰、云母及钙质，夹粘土1透镜体。本层厚度0.95.6m。 8粘质粉土层：褐黄色，稍湿湿，中密，含云母、氧化铁、氧化锰、钙质结核，夹粉质粘土1、粘土2、粉砂3透镜体。本层厚度1.86.1m。 9细砂层：褐黄色，饱和，中密密实，重要矿物成分为石英、长石、云母，含少量砾石，夹卵石1、中砂2、圆砾3、粉质粘土见透镜体。本层厚度2.26.5m。 10卵石层：杂色，饱和，密实，亚圆形为主，普通粒径24cm，最大粒径11 cm，卵石含量约60，母岩成分以灰岩、砂岩、石英岩为主，粒间充填细砂、砾砂及粗砂，夹中砂1透镜体。本层厚度1.27.2m。 11粘土层：褐黄色，硬塑，含氧化铁、氧化锰、有机质，夹粉质粘土1、粘质粉土2透镜体。本层揭露厚度5.69.2m。 12粉砂层：褐黄色，湿饱和，中密密实，重要矿物成分为石英、长石、云母，夹中砂1透镜体。本层揭露厚度0.33.9m。 13卵石层：杂色，饱和，密实，亚圆形为主，普通粒径36cm，最大粒径 11cm，卵石含量约 70，母岩成分以灰岩、砂岩、石英岩为主，砂、砾石充填，某些钻孔穿透此层。本层揭露厚度4.37.5m。 14中砂层：褐黄色，饱和，密实，重要矿物成分为石英、长石、云母，某些钻孔穿透此层。本层揭露厚度2.53.3m。 15粉质粘土层：褐黄色，硬塑，含氧化铁、氧化锰，夹粘土薄层。最大揭露厚度2.2m，本次勘察未穿透此层。 本场地范畴内共分布3层地下水，各层地下水类型及埋深，状况见下表：序号地下水类型初见水位埋深初见水位标高静止水位埋深静止水位标高1上展滞水5.208.8027.6131.214.808.3027.9131.612层间水10.5012.6024.4025.9110.0012.3024.6527.093承压水24.7026.709.9012.4614.3014.5021.4422.39该场地潜水及承压水对混凝土均无腐蚀性。依照业主最新提供金地国际花园B区工程地下水位观测孔建立报告（北京市勘察设计研究院，8月16日），本工程层间潜水位标高为21.3723.78m（绝对标高）。三、编制根据1.“北京金地国际花园B区”基坑支护方案设计图（建研地基基本工程有限责任公司，.11）；2.北京金地国际花园B区岩土工程勘察报告(中航勘察设计研究院，6月19日)；3. 金地国际花园B区工程地下水位观测孔建立报告（北京市勘察设计研究院，8月16日）；4.工程招标文献；5.建筑基坑支护技术规程（JGJ 120-99）;6. 建筑地基基本工程施工质量验收规范（GB50202）；7锚杆喷射混凝土支护技术规范(GB50086)；8现行其她施工规范及规程。四、设计参数本工程基坑支护构造应采用土钉墙，基坑边坡底边线与地下构造外墙外边线之间距离为1.652.25m。基坑边坡坡度1：0.2。在土钉墙支护构造设计中，基坑设计开挖深度12.20m，同步考虑了基坑周边行驶车辆、材料堆放、搭设临建等荷载，由于基坑深度较大，土钉墙需设立8排土钉，土钉参数详见下表：土 钉 参 数 表土钉层标高(m)水平间距(m)倾角(度)孔径(mm)设计长度(m)钢筋12.551.5101108.81202-3.951.51011011.81253-5.351.51011011.81254-6.751.5101108.81205-8.151.5101108.81206-9.551.5101108.81207-10.951.5101105.81208-12.351.5101105.8120五、土钉墙施工工艺流程和技术规定 （一）工艺流程 挖土至土钉标高下500mm修整坡面定位放线成孔设立土钉注浆编钢筋网焊接土钉头喷射混凝土养护开挖下层，直至基底。 （二）土钉墙施工技术规定 1.边坡开挖及修整：土方开挖用挖掘机施工，开挖深度为土钉设计标高下0.5m，机械开挖后，用人工及时修整坡面。 2.土钉放线：由现场测量放线人员按设计规定放线，并经专人检查后做好施工记录。3.成孔：采用洛阳铲人工成孔，二人一组。成孔过程中注意控制倾角及孔径，成孔后对孔深、孔径、倾角进行检查验收，做好施工记录及隐蔽工程检查记录。4.土钉杆体制作安放：对复检合格钢筋按设计规定制作杆体，钢筋焊接满足双面焊5d，单面焊10d，并按规定加焊定位支架，入孔前做隐蔽工程检查记录。5.注浆：按设计规定搅拌水泥浆，水泥浆水灰比为1:0.5，在一次注浆完毕2.0小时内在孔口进行二次补浆，并将孔口封堵。 6.钢筋网片制作与安装：钢筋网片按设计规定制作，网片规格6200200，网节点采用点焊或绑扎，网片搭接长度不少于300mm，网片距坡面4050mm。网片外侧按设计规定加焊加强筋。 7.焊接土钉头：土钉钢筋直接焊接在砼面层内加强钢筋上，加强钢筋与土钉钢筋焊接长度不不大于100mm。8.面层喷射砼：喷射施工过程中严格计量配比，配合比由实验拟定，喷射混凝土层厚度为100mm。喷射作业应分段进行，同一分段内喷射顺序应自上而下，喷射时喷头与受喷面应保持垂直。喷射射距0.81.5m，喷射砼终凝2小时后应喷水养护。每层土钉喷射砼施工时，作一组砼试块，28天后进行检查。 9土钉墙质量原则 修坡坡面平整度容许偏差：20mm; 土钉孔深容许偏差：50mm; 土钉孔径容许偏差：5mm; 土钉孔距容许偏差：100mm; 土钉成孔倾角容许偏差：5; 钢筋保护层 25mm； 喷射砼厚度容许偏差：20mm; 钢筋网搭接长度应不不大于250mm，其他钢筋搭接与绑扎执行钢筋焊接与验收规程（JGJ1884）。六、质量保证办法针对工程特点，咱们制定指引思想是：严格管理、团结协作，按期保质完毕所有承包范畴内工程项目，杜绝安全事故，充分发挥已有技术、设备及管理优势，以业主利益为重。质量目的：工程产品符合施工及验收规范、工程质量检查评估原则规定，保证使用功能；单位工程质量达到优良原则。1. 严格按照国家关于规范、规程和设计规定施工。严格贯彻执行国家及北京市工程质量保证各关于文献、规定，建立健全自检、专检、联检三级检查质量体系，提高质量意识。施工中发现异常状况及时停止施工，及时反映状况，研究对策。2. 成立项目质量管理小组，对施工各个环节工作质量进行管理，对整个工程质量负全面责任，质检员负责详细检查责任。3. 开工前贯彻各级人员岗位责任制，明确岗位职责、岗位技术规定及质量规定。施工前做好技术交底工作，以保证作业人员认真贯彻执行施工组织设计。4. 施工质量检查实行班组、技术员、施工负责人和公司多级管理。各分项工程(如成孔、钢筋加工、注浆、混凝土等)严格把关，以工作(工序)质量保证工程质量。5. 加强施工过程控制，各班组长认真执行质量原则，严格按照施工工艺及技术规定施工，按规程作业，对工序质量负责。工程技术人员按设计规范规定对全过程质量监控。6. 按规范规定进行原材料及试件取样、送检工作，所有进场材料必要有材质单和实验报告。7. 作好质量控制资料、表格签证、归档等管理工作。8. 严格执行施工作业设计，建立自控质量原则，强化质量管理；9. 加强隐蔽工程管理，按北京市关于规定及时做好各分部工程隐、预检工作，做好各种原始记录，做到技术资料精确、及时、齐全。10. 积极配合甲方、设计、监理对施工质量检查验收，积极听取意见和建议，发现问题及时纠正。七、冬季施工办法 冬季施工防冻拟采用双重保护办法，即依照气温状况，在喷射混凝土混合料中掺加防冻剂，并在喷射混凝土施工完毕后，在混凝土表面覆盖草帘。并且，喷射混凝土应尽量安排在白天气温较高时段内施工。八、安全、文明施工办法 1. 组织机构 项目经理部设立安全生产领导小组，全面负责安全施工管理工作，安全员详细负责现场安全生产设施检查、规章制度执行。 2 .安全教诲 对参加施工职工每周一次进行安全教诲，提高职工安全意识。坚持“安全为了生产，生产必要安全”，“安全第一思想”，做到不违章作业、不违章生产。 3. 安全检查 认真进行安全检查，项目经理部每月进行一次全面安全检查，对重点和危险部位跟踪检查。对查出问题要及时整治。 4. 安全办法 （1）认真贯彻执行安全生产责任制和各项安全规章制度，将安全制度贯彻到每个班组、职工。 （2）建立健全各种安全管理规章制度，对违章作业者要视情节轻重予以惩罚。 （3）各种机械设备要有专人操作，持证上岗，严格执行安全操作规程；加强机械设备检查、维修保养，不得带病工作。 （4）施工人员进入施工现场，必要对的穿戴和使用防护用品，禁止使用不合格安全防护用品。 （5）施工现场出入口必要有安全防护设施，必要时设人监护，防止伤害行人。 （6）施工现场各种安全防护装置、设施和安全标志必要齐全，不得任意拆除或移作它用。 （7）施工现场用电采用三相五线制，用电设备采用三级配电，二级漏电保护，所有机电设备要做好接零保护，传动部位要设安全防护网，所有带电设备设有防雨办法。 （8）加强工程安全管理，不得在危境中施工。 （9）要在专职安全人员在场进行安全管理，发现违章及时解决。 （10）建立岗位安全责任制，实行安全予控管理。九、施工劳动组织和岗位责任制 针对本工程特点，我公司特选派业务素质高、施工经验丰富管理人员、技术人员构成项目经理部，实行岗位责任制，以保证工程质量、安全和工期。在本工程施工中，咱们将履行项目法施工管理模式，以实现工程建设优质、高速、安全、低耗。重要岗位责任见附录一。现场构成工程项目经理部，委任项目经理一名，项目副经理一名，技术负责人一名，正副项目经理构成项目领导层，由项目经理选聘各专业和业务管理人员，共同构成项目管理班子，全权组织本工程施工生产（涉及劳动组织、材料供应、设备、资金等），对工程工期、质量、安全及综合效益等进行全面、全过程管理，其基本职能为筹划、组织、协调、控制、监督和指挥，项目经理是公司法人在本工程上全权代表，所有投入本工程专业施工队伍均必要按照项目经理意志实行施工作业。项目经理部人员构成见下图，重要人员资历见附录二。十、施工设备、暂时水电（一）重要施工设备重要施工设备见下表。土钉墙施工设备序号设备名称数量1钢筋切割机22电焊机33灰浆搅拌机24空压机25砼喷射机26注浆泵27洛阳铲5060（二）暂时水电暂时用水由业主或总包在基坑四周每边设立直径为25mm自来水管出口12个。暂时用电：本工程用电量约120150kW，由业主或总包在基坑四周每边设立12个配电盘。十一、工程进度筹划（一）工期土钉墙施工与土方开挖穿插进行，若土方开挖可以密切配合土钉墙施工，本工程土钉墙不单独占工期，总工期由土方开挖控制。若土方开挖能在60天内完毕，且能与我公司密切配合，则土钉墙施工工期不超过60天。施工进度筹划见下表。（二）土方施工配合 1、 土方施工单位按照基坑开挖图放线，开挖时按照土钉墙边坡规定控制边坡坡度。2、 土方开挖需按土钉标高分层进行，每一层挖土标高为该层土钉孔口标高下500mm。3、 为了保证土钉墙施工可以顺利进行和节约工期，土方施工需积极配合土钉施工，每一层土方开挖应尽早为土钉施工提供工作面。4、 每一层土钉施工完毕并达到一定强度后，才干开挖该层如下土方。禁止超挖、抢挖。5、 挖土时，挖土机械不得损坏已施工完毕土钉墙。附录一：岗位责任项目经理岗位职责 贯彻执行国家关于法律、法规和政策，执行公司各项规章制度，对项目工程负全面责任。 负责项目经理部全员质量和安全教诲，认真贯彻质量第一、安全生产方针，对安全生产负全面领导责任。 组织贯彻施工组织设计中技术、安全办法，对工程项目施工进行有效控制，执行关于技术规范和原则，积极推广应用新技术，保证工程质量和工期，实现安全、文明生产，努力提高经济效益和社会效益。 组织制定项目经理部各项规章制度。加强技术质量、生产安全、财经与筹划管理。 科学组织和管理进入项目工地人、财、物资源，做好机械设备调剂和供应，及时解决施工中浮现问题。 负责对外业务联系和洽淡及接待工作。 负责覆行项目承包合同中各项条款。 主持建立工程项目质量保证、安全生产保证、文明施工保证体系，主持制定相应各项原则、制度、办法和实行细则，并监督实行。 主持定期安全生产检查和研究解决存在问题。主持质量保证、安全生产、文明施工领导小组工作，定期总结项目生产状况和生产办法，保证工期准时完毕。项目副经理岗位职责 对工程项目安全生产直接领导责任。 协助项目经理组织领导工作。 组织领导工程项目安全生产教诲和培训、考核工作。 负责对工程项目安全生产管理机构领导工作，支持安全生产管理人员业务工作，认真听取、采纳关于安全生产工作合理化建议，抓好并保证安全生产保证体系正常运转，保证安全保护和安全生产管理按规定规定到位。组织解决生产施工中发现重要隐患；在发生安全和作伤亡事故时，负责事故现场保护、职工教诲和防范办法贯彻。项目技术负责人岗位职责 执行现行关于规范和公司关于技术质量管理办法。对项目工程质量负责。 协助项目经理搞好安全生产管理。领导安全技术攻关活动。 负责组织编制和向全员传达及实行项目工程施工组织设计。 负责项目工程施工过程中质量控制，组织质量检查和自检，复查施工原始记录。 负责组织项目工程关于材料检查、中间检查、竣工验收工作，组织施工资料及竣工报告编写及存档。 负责与公司关于技术质量管理部门联系，定期向公司报告工作。 负责技术质量对外业务联系和洽淡及接待工作。 主持安全对项目安全技术办法实行状况检查，组织定期检查并及时解决安全生产工作中存在技术问题。 主持安全防护设备和设施验收和使用状况跟踪调查，发现问题及时解决。 参加重大安全隐患、安全和伤亡事故调查分析，主持提出技术鉴定意见和改进办法。主持项目安全技术和改进劳动条件问题研究，并审定安全生产决策中技术可靠性。质检员岗位职责 熟悉掌握设计图纸和施工组织设计规定，配合项目总工进行工程质量控制。 负责各工序施工质量检查及内部验收，对不合格工序可行使质量否决权。 及时检查、验收各工序登记表格。 配合项目总工整顿竣工资料。 严格控制施工物资质量，保证“三证”齐全和管好进场抽验工作，以保证使用安全。严格执行安全防护用品、周转工具材料经常性检查和报废更新规定。安全员岗位职责 熟悉安全生产关于管理规定和生产技术操作规程。 负责组织现场人员学习和贯彻安全生产和安全技术管理关于规定，对所管辖施工现场安全生产负直接领导责任。 针对专业工程项目特点，制定相应安全技术办法和安全操作工艺规定。 负责现场人员安全教诲、考核，主持施工项目安全技术交底，并督促检查贯彻状况。 协助项目经理组织现场安全生产和安全管理定期检查，并做好检查记录，发现安全事故隐患从技术上提出防范办法。 主持各专业设施和设备审查、验收，发现安全问题及时采用办法解决，对不能解决问题，要采用暂时性办法并及时上报。 有权制止违章作业。 施工现场发生伤亡事故要及时上报，组织项目组人员分析事故因素，提出防范办法，重大伤亡事故与重大未遂事故要保护好现场，并向事故调查组人员提供可靠资料。 认真贯彻执行危险品管理规定，保证危险品运送和保管安全。负责现场劳动卫生工作，检测有害、有毒作业场合尘毒浓度。负责提出对职业病防止和改进卫生条件办法。附录二：参加本项目重要人员资历表参加本项目重要人员资历表岗位职别技术顾问姓名/年龄杨 斌/ 44职务/职称公司总工/ 研究员学历硕 士（1985年6月、清华大学、岩土工程专业）经历（何时在哪些项目中任何职务）长期从事岩土工程理论研究、技术开发等工作，特别是深基坑支护领域进行了大量、进一步研究和工程应用工作；作为项目负责人在全国各地主持了上百项深基坑支护设计、施工、监测、征询等工作，并主持研制了“基坑与边坡支护构造设计软件RSD”。国际土力学及岩土工程协会(ISSMFE)会员，中华人民共和国深基本协会会员，建筑构造学报编委，国家行业原则建筑基坑支护技术规程副主编；深圳市原则深圳地区建筑深基坑支护技术规程重要编写人；建设部十项新技术之一深基坑支护技术首席专家；深圳市建设局建设工程招投标交易评审专家库特聘专家。曾获建设部和深圳市科技进步奖。在国内外学术刊物上刊登论文三十多篇。曾获建设部和深圳市科技进步奖。现为深圳市建设局建设工程招投标交易评审专家库特聘专家。“深圳益田花园综合楼地下持续墙支护工程”中任项目经理；“北京中银大厦地下持续墙与锚杆支护工程”中任设计总负责人。参加本项目重要人员资历表岗位职别项 目 经 理姓名/年龄谭 永 坚/ 39职务/职称工程部经理/高档工程师学历硕 士（1988年、中华人民共和国建筑科学研究院、岩土工程专业）经历（何时在哪些项目中任何职务）长期从事基坑支护、地基解决、桩基等设计、施工工作，负责及参加了数十项工程设计、施工、监测及征询等工作，参加编制了国家行业原则高层建筑箱形与筏形基本规范。国家一级注册构造工程师，一级项目经理。“北京东升园14#、15#楼南侧地下车库基坑支护”中任项目经理；“北京华腾园乙1#、乙2#、乙3#、乙4#楼与地下车库基坑支护”中担任项目经理；“北京东方乙烯地基工程”中担任项目经理。参加本项目重要人员资历表岗位职别项目副经理姓名/年龄杨生贵/34职务/职称工程部经理/副研究员学历1989年，哈尔滨建筑工程学院，工民建经历（何时在哪些项目中任何职务）近年来始终从事岩土工程理论研究、技术开发、工程实践等工作，作为项目负责人在全国各地主持了数十项深基坑支护设计、施工、监测、征询等工作，是我单位“基坑与边坡支护构造设计软件RSD”重要研制人之一，在深基坑支护领域有较好理论基本和丰富工程经验，在学术刊物上刊登论文十余篇国家一级注册构造工程师。“北京中银大厦地下持续墙与锚杆支护工程”中任设计负责人；“深圳益田花园综合楼地下持续墙支护工程”中任设计负责人，项目付经理；“北京盛福大厦基坑支护工程”中担任项目付经理；“北京风林绿洲2号地下车库基坑支护工程” 中担任项目付经理，技术负责人；“北京东升园社区5#地下车库基坑支护工程”中担任项目经理；“北京中海雅园立体车库基坑支护工程”中担任项目经理。参加本项目重要人员资历表岗位职别项目总工姓名/年龄陈 伟/30职务/职称/ 工程师学历硕 士（1995年、清华大学、工民建专业）经历（何时在哪些项目中任何职务）1.深圳益田花园综合楼地下持续墙设计施工，任质检员；2.基坑与边坡支护构造设计软件RSD，重要编制人参加本项目重要人员资历表岗位职别施工组负责人姓名/年龄朱 玉 明/ 35职务/职称主任工程师/ 高档工程师学历硕 士（1993年、大连理工大学、岩土工程专业）经历（何时在哪些项目中任何职务）从事基坑支护工程及地基解决工作设计与施工工作5年，完毕了几十项工程项目设计、施工工作。三级项目经理。“深圳市南华大厦CFG桩复合地基工程”中任项目副经理；“深圳国都高尔夫花园三期复合地基工程”中担任项目付经理；“深圳益田花园综合楼地下持续墙支护工程”中任项目付经理；“深圳福田区妇幼保健院基坑支护工程”中为设计人。参加本项目重要人员资历表岗位职别质检员姓名/年龄胡 立 强/ 30职务/职称/ 工 程 师学历硕 士（1999年、中华人民共和国建筑科学研究院、岩土工程专业）经历（何时在哪些项目中任何职务）“深圳市南华大厦CFG桩复合地基工程”中任质检员；“深圳国都高尔夫花园三期复合地基工程”中担任质检员；“深圳益田花园综合楼地下持续墙支护工程”中任质检员；“深圳福田区妇幼保健院基坑支护工程”中为质检员。参加本项目重要人员资历表岗位职别安全员姓名/年龄吕 凯 歌/ 30职务/职称/ 工程师学历硕 士（1999年、大连理工大学、岩土工程专业）经历（何时在哪些项目中任何职务） “北京检疫局土方、降水、支护及地基解决工程”中任技术负责人；“廊坊锦绣家园15楼地基解决工程”中任技术负责人。
