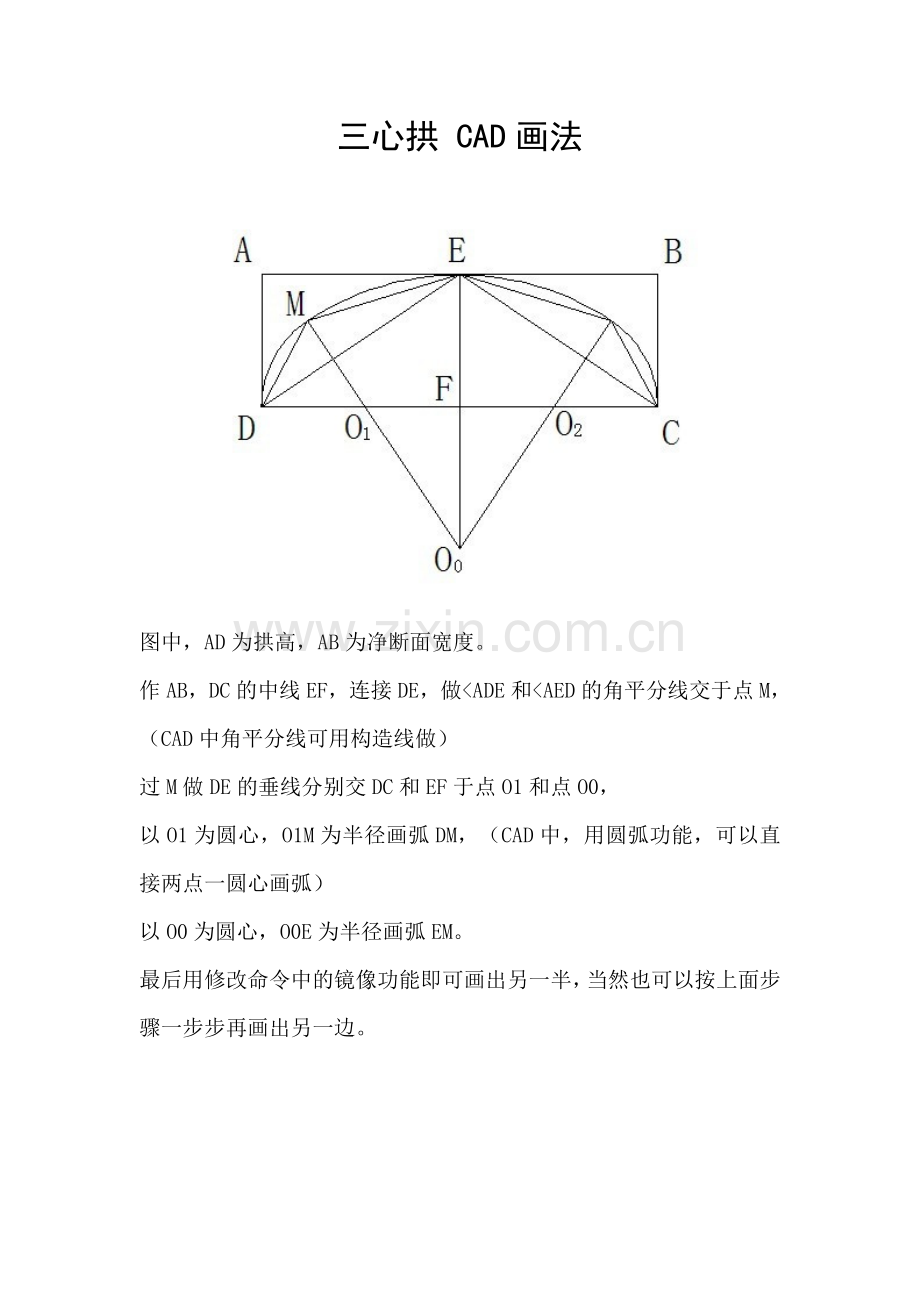

三心拱 CAD画法

图中，AD为拱高，AB为净断面宽度。
作AB，DC的中线EF，连接DE，做<ADE和<AED的角平分线交于点M，（CAD中角平分线可用构造线做）
过M做DE的垂线分别交DC和EF于点O1和点O0，
以O1为圆心，O1M为半径画弧DM，（CAD中，用圆弧功能，可以直接两点一圆心画弧）
以O0为圆心，O0E为半径画弧EM。
最后用修改命令中的镜像功能即可画出另一半，当然也可以按上面步骤一步步再画出另一边。
