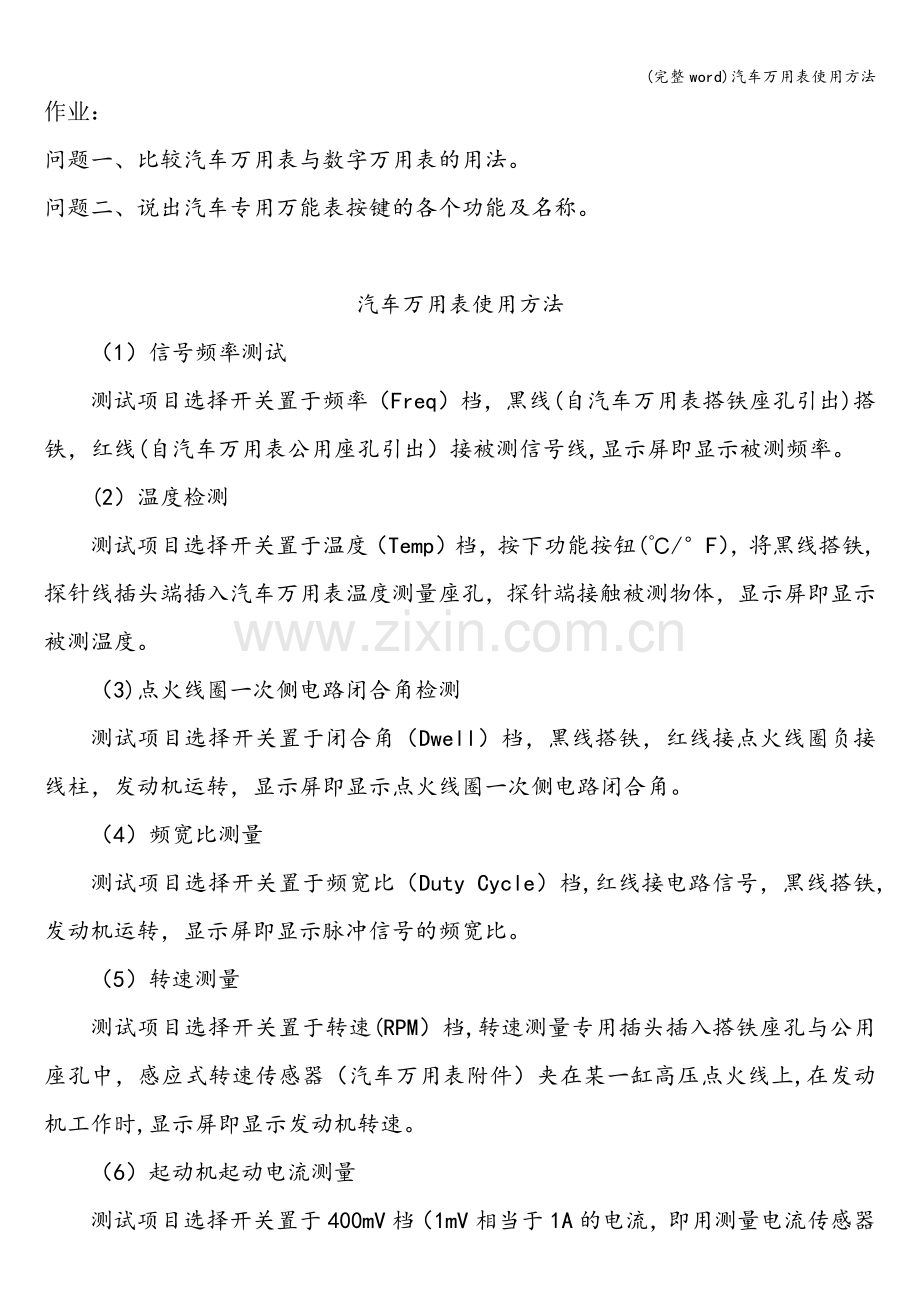

作业：
问题一、比较汽车万用表与数字万用表的用法。
问题二、说出汽车专用万能表按键的各个功能及名称。

汽车万用表使用方法
（1）信号频率测试
测试项目选择开关置于频率（Freq）档，黑线(自汽车万用表搭铁座孔引出)搭铁，红线(自汽车万用表公用座孔引出）接被测信号线,显示屏即显示被测频率。
(2）温度检测
测试项目选择开关置于温度（Temp）档，按下功能按钮(℃/°F），将黑线搭铁,探针线插头端插入汽车万用表温度测量座孔，探针端接触被测物体，显示屏即显示被测温度。
（3)点火线圈一次侧电路闭合角检测
测试项目选择开关置于闭合角（Dwell）档，黑线搭铁，红线接点火线圈负接线柱，发动机运转，显示屏即显示点火线圈一次侧电路闭合角。
（4）频宽比测量
测试项目选择开关置于频宽比（Duty Cycle）档,红线接电路信号，黑线搭铁,发动机运转，显示屏即显示脉冲信号的频宽比。
（5）转速测量
测试项目选择开关置于转速(RPM）档,转速测量专用插头插入搭铁座孔与公用座孔中，感应式转速传感器（汽车万用表附件）夹在某一缸高压点火线上,在发动机工作时,显示屏即显示发动机转速。
（6）起动机起动电流测量
测试项目选择开关置于400mV档（1mV相当于1A的电流，即用测量电流传感器电压的方法来测量起动机起动电流），把霍尔式电流传感夹夹到蓄电池线上，其引线插头插入电流测量座孔,按下最小/最大功能按钮，然后拆下点火高压线，用起动机转动曲轴2—3s，显示屏即显示起动电流。
（7）氧传感器测试
拆下氧传感器线束连接器，将测试项目选择开关置于“4V"档，按下DC功能按钮，使显示屏显示“DC"，再按下最小/最大功能按钮，将黑线搭铁，红线与氧传感器相连;然后以快怠速（200Or/min）运转发动机,使氧传感器工作温度达360℃以上。此时，如混合气浓,氧传感器输出电压约为0.8V；如混合气稀,氧传感器输出电压为0.1-0.2V.当氧传感器工作温度低于360℃时（发动机处于开环工作状态）,氧传感器无电压输出.
（8)喷油器喷油脉冲宽度测量
测试项目选择开关置于频宽比档,测出喷油器工作脉冲频率的频宽比后，再把测试项目选择开关置于频率（Freq）档，测出喷油器工作脉冲频率（Hz）,然后按下式计算喷油器喷油脉冲宽度：
Sp=η/fp 式中Sp—-喷油脉冲宽度/s； η——频宽比/%；
fp-—喷油频率/Hz。
