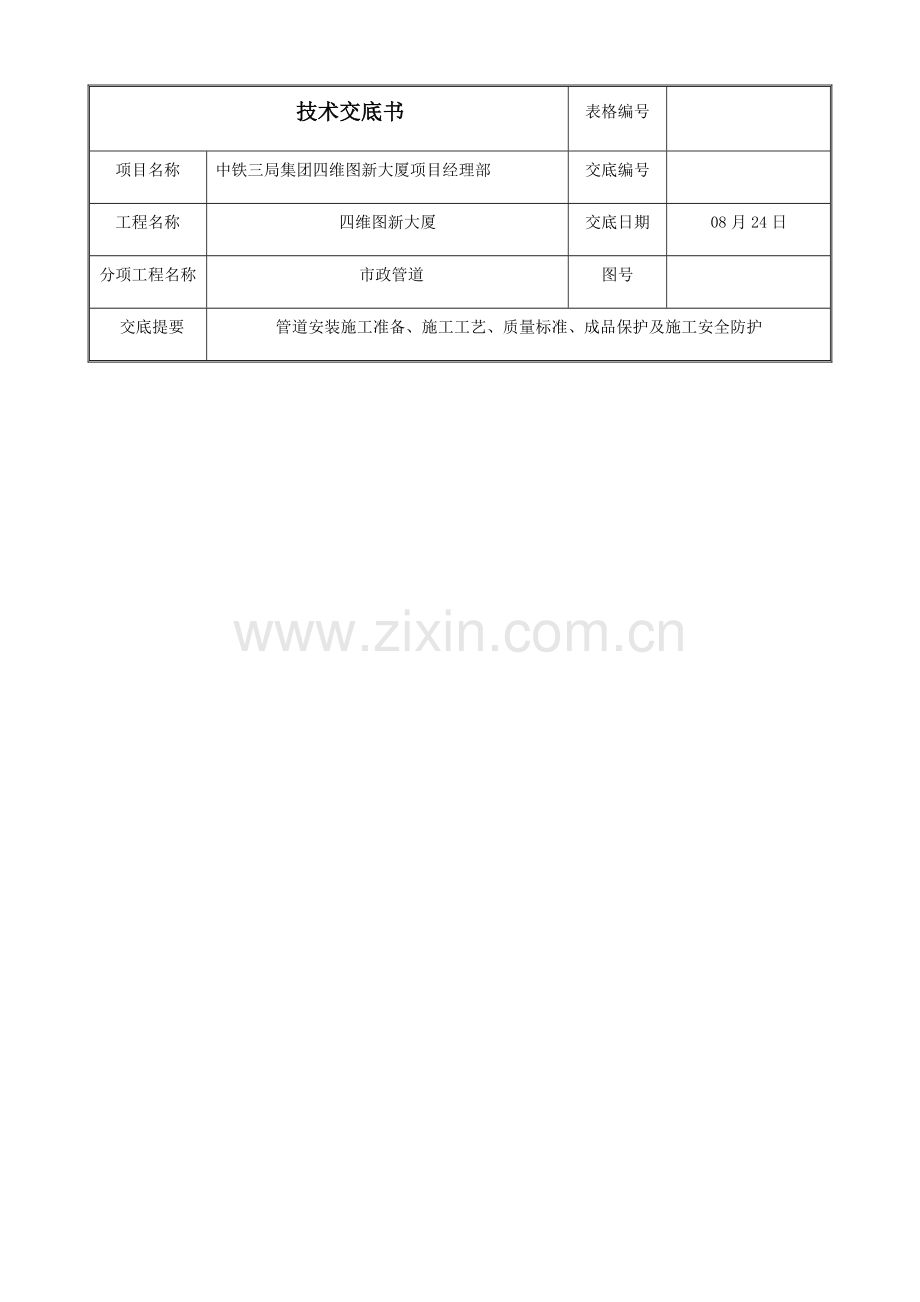

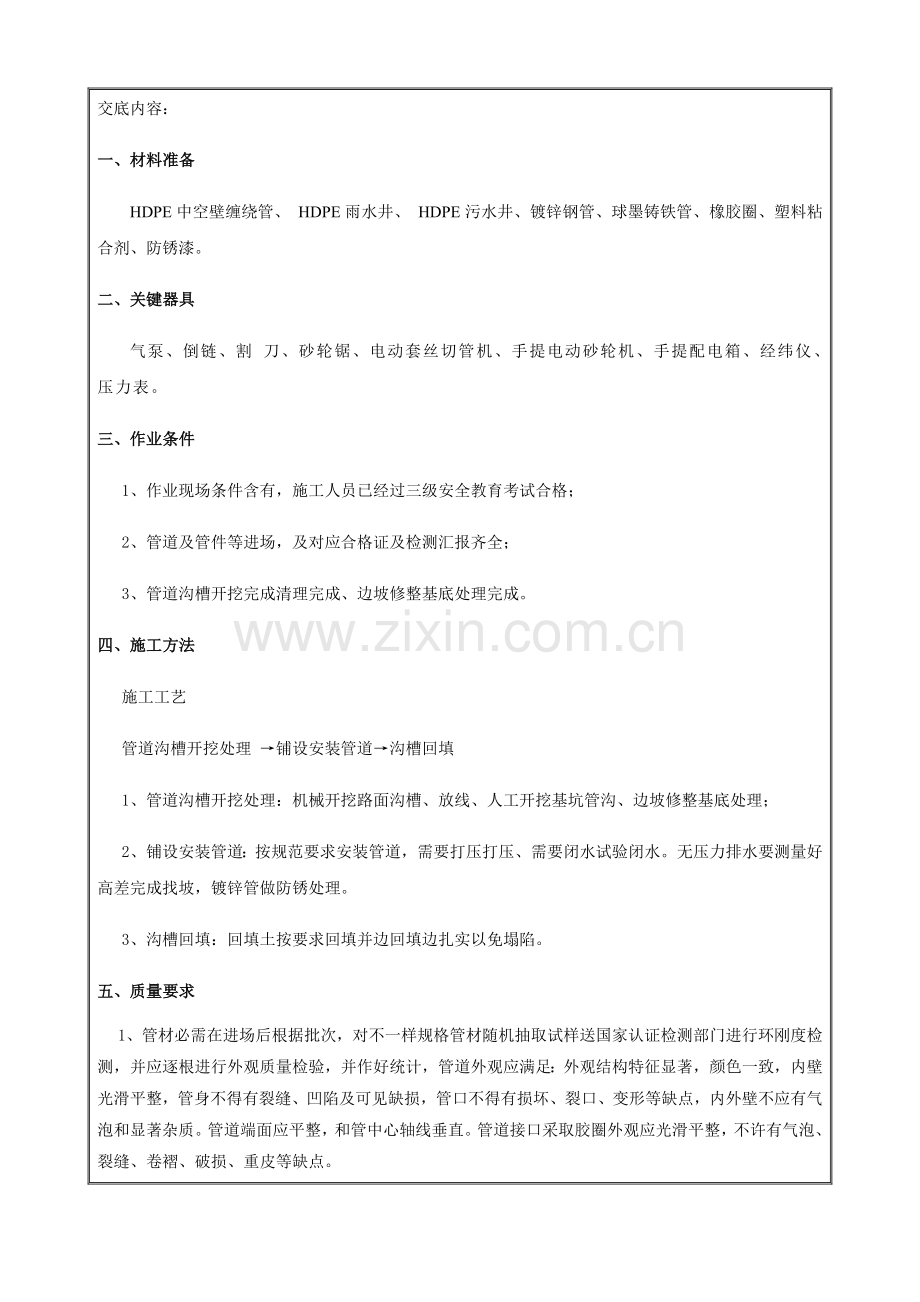

技术交底书表格编号项目名称中铁三局集团四维图新大厦项目经理部交底编号工程名称四维图新大厦交底日期08月24日分项工程名称 市政管道图号交底提要管道安装施工准备、施工工艺、质量标准、成品保护及施工安全防护交底内容：一、 材料准备 HDPE中空壁缠绕管、 HDPE雨水井、 HDPE污水井、镀锌钢管、球墨铸铁管、橡胶圈、塑料粘合剂、防锈漆。二、 关键器具 气泵、倒链、割 刀、砂轮锯、电动套丝切管机、手提电动砂轮机、手提配电箱、经纬仪、压力表。三、 作业条件 1、作业现场条件含有，施工人员已经过三级安全教育考试合格； 2、管道及管件等进场，及对应合格证及检测汇报齐全； 3、管道沟槽开挖完成清理完成、边坡修整基底处理完成。四、 施工方法施工工艺 管道沟槽开挖处理 铺设安装管道沟槽回填 1、管道沟槽开挖处理：机械开挖路面沟槽、放线、人工开挖基坑管沟、边坡修整基底处理； 2、铺设安装管道：按规范要求安装管道，需要打压打压、需要闭水试验闭水。无压力排水要测量好高差完成找坡，镀锌管做防锈处理。 3、沟槽回填：回填土按要求回填并边回填边扎实以免塌陷。五、质量要求 1、管材必需在进场后根据批次，对不一样规格管材随机抽取试样送国家认证检测部门进行环刚度检测，并应逐根进行外观质量检验，并作好统计，管道外观应满足：外观结构特征显著，颜色一致，内壁光滑平整，管身不得有裂缝、凹陷及可见缺损，管口不得有损坏、裂口、变形等缺点，内外壁不应有气泡和显著杂质。管道端面应平整，和管中心轴线垂直。管道接口采取胶圈外观应光滑平整，不许有气泡、裂缝、卷褶、破损、重皮等缺点。1.本表由施工单位和接收交底单位各保留一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。 技术交底书表格编号项目名称中铁三局集团四维图新大厦项目经理部交底编号工程名称四维图新大厦交底日期08月24日分项工程名称 市政管道图号交底提要管道安装施工准备、施工工艺、质量标准、成品保护及施工安全防护交底内容： 2、管材、管件在装卸、运输、堆放时，要小心轻抬轻放，严禁抛落拖滚及相互撞击。管材成批运输时，分层交错排放，用缆绳捆扎成整体，并固定牢靠。缆绳固定处及管端用软质材料妥加保护。长时间存放时，置于棚库内，露天堆放，必需遮盖预防暴晒，并远离火源（热源）另外球墨铸铁管管材检测、调整和修补。橡胶圈在运输及保留中，不得使其受挤压，以免变形，且预防日晒及高温直接影响。3、球墨铸铁管采取吊车配合人工下管，将匹配好管节下到铺好砂垫层槽内，将印有厂家标识部位朝上，利用中线桩及边线桩控制管线位置，就位后应复核中线位置，复测标高，正确无误后，进行对口。管道安装采取人工用非金属绳索溜管，使管道平稳放在沟槽管位上。HDPE管严禁用金属索勾住两端管口或将管道自槽边滚落抛入槽中，管材吊装必需有两个支撑吊点，严禁穿心吊装。沟槽深采取支护时，因支护影响采取从槽端集中下管，在槽底将管道运至安装位置进行安装。4、球墨铸铁管采取圆形截面胶圈作为接口嵌缝材料可称为半柔性接口。胶圈压缩率可取34%40%。在管子插入承口前，先将胶圈套在插口上，插入管子并测量对口间隙，然后用铁牙将接口下方环形间隙扩大，填入胶圈，然后自上而下移动铁牙，用錾子将胶圈全部填入承口，第一遍先打入承口水线，再分23遍打至插口小台，每遍不宜使胶圈滚入太多，以免出现“闷鼻”、“凹兜”等现象。HDPE接口前，先检验胶圈是否配套完好，确定胶圈安放位置及插口插入承口得深度。接口作业时，先将承口内工作面用棉纱清理洁净，不得有泥土等杂物，并涂上润滑剂，然后立即将插口中心对准承口中心轴线就位。插口就位后插入承口。5、管道敷设后，受意外原因发生局部损坏，当损坏部位长或宽不超出管周长1/12时，采取修补方法。先将管内水排除，用棉纱将损坏部位清理洁净，然后用环已酮刷基面后，涂刷耐水性能好塑料粘合剂。管道外壁损坏部位展现管壁破碎或长100以内孔洞时，用刮刀将破碎管壁或孔洞完全剔除，剔除部位周围50以内用环已酮清理洁净，刷耐水性能好塑料粘合剂；再从相同管材对应部位取下相当损坏面积2倍弧形板，内壁涂粘接剂扣贴再损坏部位，用铅丝包扎固定。 6、密封性能检验管道密封性检验在管底和基础腋脚部位用砂回填密实后进行，采取闭水检验方法。闭水检验要求为管道内充水保持管顶以上2m水头压力，观察管道二十四小时渗漏量。1.本表由施工单位和接收交底单位各保留一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。 技术交底书表格编号项目名称中铁三局集团四维图新大厦项目经理部交底编号工程名称四维图新大厦交底日期08月24日分项工程名称 市政管道图号交底提要管道安装施工准备、施工工艺、质量标准、成品保护及施工安全防护交底内容： 7、球墨铸铁管管道变形：当管子需要截短后再安装时，切管一定要用切管专用工具，切口应和管轴线垂直。插口端应加工成坡口形状。管道轴线偏移、橡胶圈接口漏水。 双壁波纹管质量通病及防治管道接口不严密防治方法：接口前应先检验胶圈是否配套完好，确定胶圈安放位置然后将接口范围内工作面用棉纱清理洁净，不得有泥土等杂物。 8、试验压力：对于管道工作压力大于或等于0.1MPa铸铁、球墨铸铁管必需进行强度严密性试验。采取气压试验，本工程工作压力为0.250.3MPa，试验压力为0.4MPa。采取气泵升压。不过要注意安全，气压试验比较危险HDPE闭水试验污水管线安装完成回填前需要进行闭水试验。通常要求：管道闭水必需在沟槽回填土前进行。井室砌筑完成后，进行闭水试验管段两头应用砖砌管堵，在养护34d达成一定强度后方可进行闭水试验。闭水试验水位，应为试验段上游管内顶以上2m。闭水过程中同时检验管堵、管道、井身，无漏水和渗水，再浸泡12d后进行闭水试验。六、成品保护1、管沟挖好垫层施工后，砂石垫层上不得车压，以免破坏标高坡度；2、管道运输时，轻拿轻放，双壁波纹管承插连接时候，使用抱管器；3、双壁波纹管管上不得走人，不得用尖锐东西磕碰；4、预留管口要封堵好，预防杂物进入；5、夜间施工时应合理安排施工次序，有足够照明设施，预防铺设超厚，严禁直接将土倒入槽内。6、基础回填时，严禁损坏预留管线、管道。7、已完成填土应将表面压实，并做成一定坡度便于排水。七、安全文明施工1、建立健全各级各部门安全生产责任制，责任落实到人，各项经济承包及分包协议全部有明确安全指标和奖罚措施。2、生产工人应掌握本工种操作技能，熟悉安全技术操作规程，经考试合格，持证上岗，认真建立“职员安全教育统计卡”，立即做好统计。1.本表由施工单位和接收交底单位各保留一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。 技术交底书表格编号项目名称中铁三局集团四维图新大厦项目经理部交底编号工程名称四维图新大厦交底日期08月24日分项工程名称 市政管道图号交底提要管道安装施工准备、施工工艺、质量标准、成品保护及施工安全防护交底内容：3、进入施工现场必需戴安全帽，天天有佩带袖章安全员值班。现场设有安全生产管理制度牌、防火须知牌、安全无重大事故计数牌、安全责任区划分牌。在关键施工部位、作业点、危险区、全部必需挂有安全警示牌。4、安全防护用具、钢管、扣件、螺栓、电力线等材料质量必需符合规范要求要求。5、中小型施工机具均必需专员使用，专员保养，并挂安全操作牌。6、夜间施工配置足够照明，电力线必需由电工人员架设及管理，并按要求设红灯警示。7、管沟开挖前要对地下管线及障碍物进行调查，挖出管线必需进行保护。8、施工机械使用前要认真检验，确定良好，并经试运转正常后，方可使用。9、参与施工驻地管理人员一律持证上岗。佩证内容有姓名、职务和本人像片，安全员配证为红色以示醒目。10、建立定时和不定时现场安全检验制度。每次检验全部必需做好统计，发觉事故隐患要立即签发安全隐患通知单，并本着三定标准（即定整改责任人、定整改时间、定整改方法）立即处理，将事故苗头消亡在萌芽状态。11、施工现场材料、成品、半成品严格按平面部署图堆放，并做到码放整齐美观，确保场区整齐。12、施工现场实施责任区分工负责制，确保施工现场整齐、环境优美。13、加强对操作人员教育，早晚施工不大声暄哗，建筑物资轻拿轻放，不从上往下扔东西，并做好施工中计划调控。14、土方现场堆放时，采取遮盖防护方法，预防粉尘对大气污染，各类机动车完善消排烟系统，降低尾气排放，降低对大气污染。1.本表由施工单位和接收交底单位各保留一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。接受交底人签名1、1.本表由施工单位和接收交底单位各保留一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
