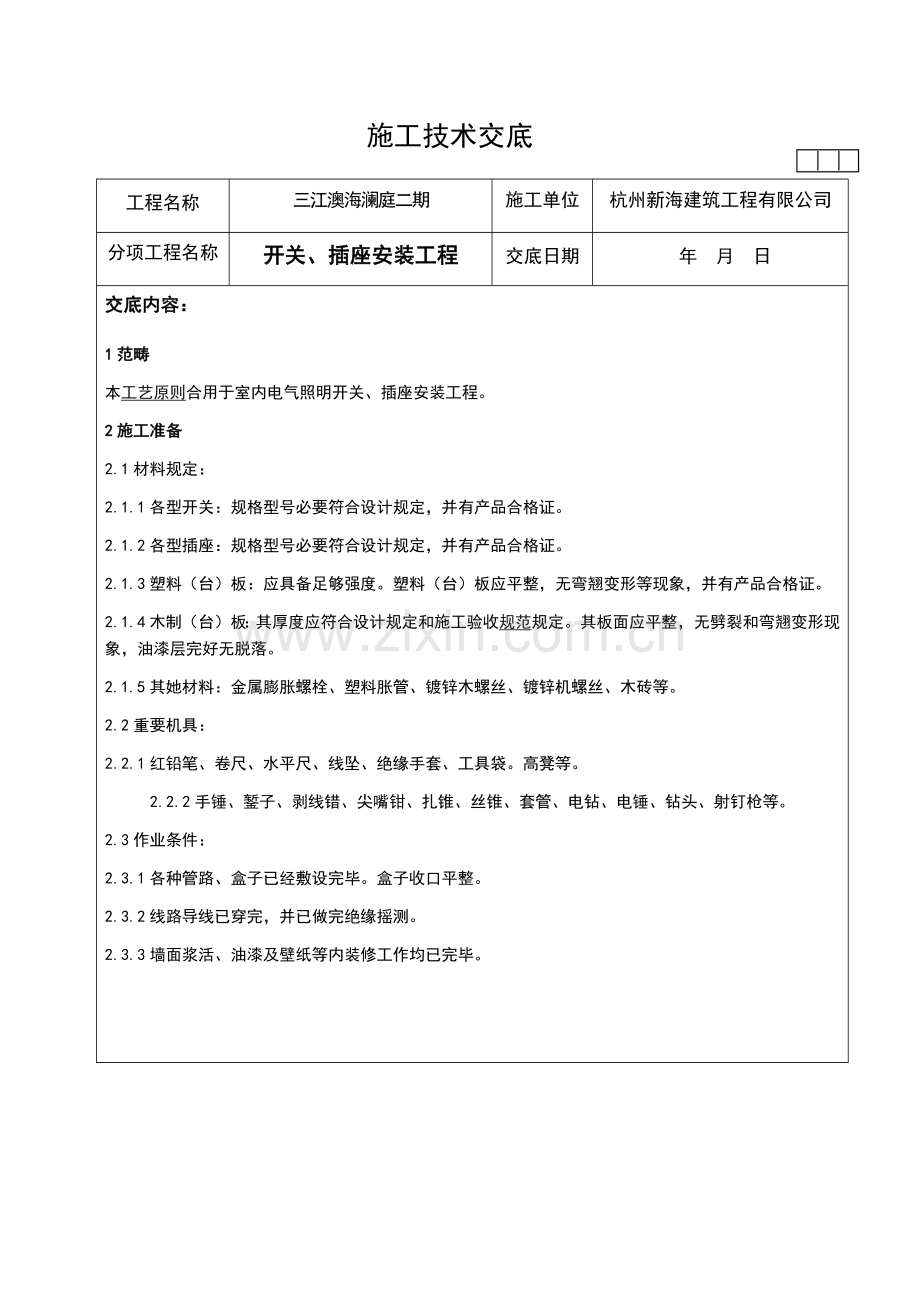

施工技术交底

工程名称
三江澳海澜庭二期
施工单位
杭州新海建筑工程有限公司
分项工程名称
开关、插座安装工程
交底日期
年 月 日
交底内容：
1范畴
本工艺原则合用于室内电气照明开关、插座安装工程。
2施工准备
2.1材料规定：
2.1.1各型开关：规格型号必要符合设计规定，并有产品合格证。
2.1.2各型插座：规格型号必要符合设计规定，并有产品合格证。
2.1.3塑料（台）板：应具备足够强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计规定和施工验收规范规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其她材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2重要机具：
2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。高凳等。
2.2.2手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：
2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。
2.3.2线路导线已穿完，并已做完绝缘摇测。
2.3.3墙面浆活、油漆及壁纸等内装修工作均已完毕。

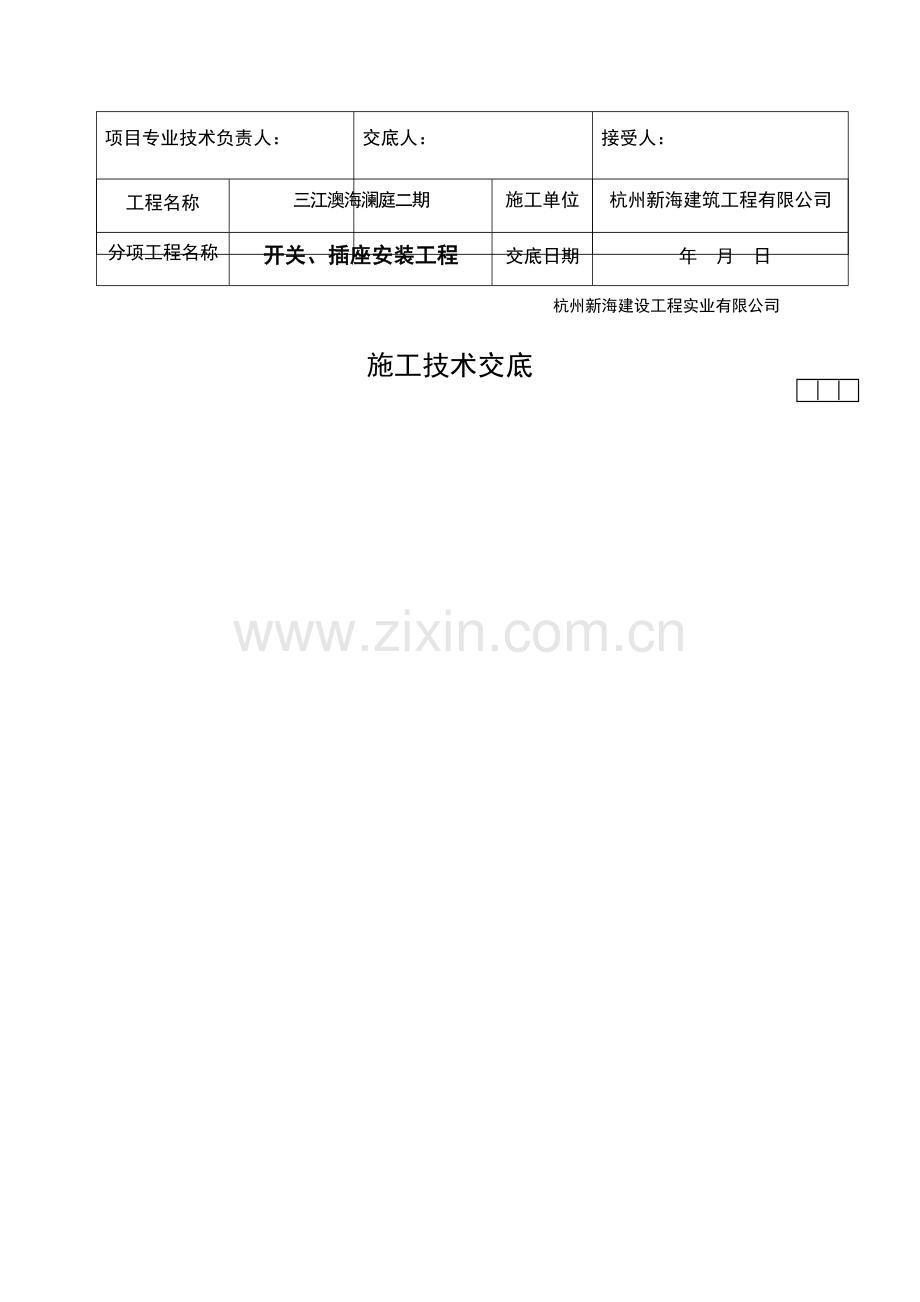

项目专业技术负责人：
交底人：
接受人：
杭州新海建设工程实业有限公司

施工技术交底

工程名称
三江澳海澜庭二期
施工单位
杭州新海建筑工程有限公司
分项工程名称
开关、插座安装工程
交底日期
年 月 日
交底内容：
3操作工艺
3.1工艺流程：
3.2清理：
用錾子轻轻地将盒子内残存灰块剔掉，同步将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3结线：
3.3.1普通结线规定：
3.3.1.1开关结线：
a同一场合开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具相线应经开关控制。
c多联开关不容许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。
3.3.1.2插座接线：
a单相两孔插座有横装和竖装两种。横装时，面对插座右极接相线，左极接中性线；竖装时，面对插座上极接相线，下极接中性线。
b单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。
c交、直流或不同电压插座安装在同一场合时，应有明显区别，且其插头与插座配套，均不能互相代用。
d插座箱各种插座导线连接时，不容许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。
3.4安装开关、插座准备：
先将盒内甩出导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕
项目专业技术负责人：
交底人：
接受人：
杭州新海建设工程实业有限公司

施工技术交底

工程名称
三江澳海澜庭二期
施工单位
杭州新海建筑工程有限公司
分项工程名称
开关、插座安装工程
交底日期
年 月 日
交底内容：
在开关，插座相应接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。
3.4.1开关、插座安装：
3.4.1.1普通安装规定：
开关安装规定：（a）拉线开关距地面高度普通为2～3m；距门口为150～200mm；且拉线出口应向下。（b）扳把开关距地面高度为1.4m，距门口为150～200mm；开关不得置于单扇门后。（c）暗装开关面板应端正、严密并与墙面平；（d）开关位置应与灯位相相应，同一室内开关方向应一致；（e）成排安装开关高度应一致，高低差不不不大于2mm，拉线开关相邻间距普通不不大于20mm；（f）多尘潮湿场合和户外应选用防水瓷制拉线开关或加装保护箱；（g）在易燃、易爆和特别潮湿场合，开关应分别采用防爆型、密闭型，或安装在其他处所控制；（h）民用住宅禁止装设床头开关，（i）明线敷设开关应安装在不少于15mm厚木台上。
3.4.1.2插座安装规定：（a）暗装和工业用插座距地面不应低于30cm；（b）在小朋友活动场合应采用安全插座。采用普通插座时，其安装高度不应低于1.5m；（c）同一室内安装插座高低差不应不不大于5mm；成排安装插座高低差不应不不大于2mm；（d）暗装插座应有专用盒，盖板应端正严密并与墙面平；（e）落地插座应有保护盖板；（f）在特别潮湿和有易燃、易爆气体及粉尘场合不应装设插座。
3.4.2开关、插座安装：
3.4.2.1暗装开关、插座：
按接线规定，将盒内甩出导线与开关、插座面板连接好，将开关或插座推入盒内（如果盒子较深，不不大于2.5cm时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定期要使面板端正，并与墙面平齐。
3.4.2.2明装开关、插座：
先将从盒内甩出导线由塑料（木）台出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上隐线槽应先顺对导线方向，再用螺丝固定牢固。
项目专业技术负责人：
交底人：
接受人：
杭州新海建设工程实业有限公司

施工技术交底

工程名称
三江澳海澜庭二期
施工单位
杭州新海建筑工程有限公司
分项工程名称
开关、插座安装工程
交底日期
年 月 日
交底内容：
塑料（木）台固定后，将甩出相线、中性线、保护地线按各自位置从开关、插座线孔中穿出，按接线规定将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢。最后再把开关、插座盖板上好。
3.4.2.3开关、插座安装在木构造内，应注意做好防火解决。
4质量原则
4.1保证项目：
插座连接保护接地线办法及相线与中性线连接导线位置必要符合施工验收规范关于规定。
插座使用漏电开关动作应敏捷可靠。
检查办法：观测检查和检查安装记录。
4.2基本项目：
4.2.1开关、插座安装位置对的。盒子内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物表面。
4.2.2开关切断相线。导线进入器具处绝缘良好，不伤线芯。插座接地线单独敷设。
检查办法：观测和通电检查。
4.3容许偏差项目：
4.3.1明开关，插座底板和暗装开关、插座面板并列安装时，开关，插座高度差容许为0.5mm。
4.3.2同一场合高度差为5mm。
4.3.3面板垂直容许偏差0.5mm。
检查办法：吊线、尺量检查
项目专业技术负责人：
交底人：
接受人：
杭州新海建设工程实业有限公司

施工技术交底

工程名称
三江澳海澜庭二期
施工单位
杭州新海建筑工程有限公司
分项工程名称
开关、插座安装工程
交底日期
年 月 日
交底内容：
5成品保护
5.1安装开关、插座时不得碰坏墙面，要保持墙面清洁。
5.2开关、插座安装完毕后，不得再次进行喷浆，以保持面板清洁。
5.3其他工种在施工时，不要碰坏和碰歪开关、插座。
6应注意质量问题
6.1开关、插座面板不平整，与建筑物表面之间有缝隙，应调节面板后再拧紧固定螺丝，使其紧贴建筑物表面。
6.2开关未断相线，插座相线、零线及地线压接混乱，应按规定进行改正。
