广州歌剧院.pptx

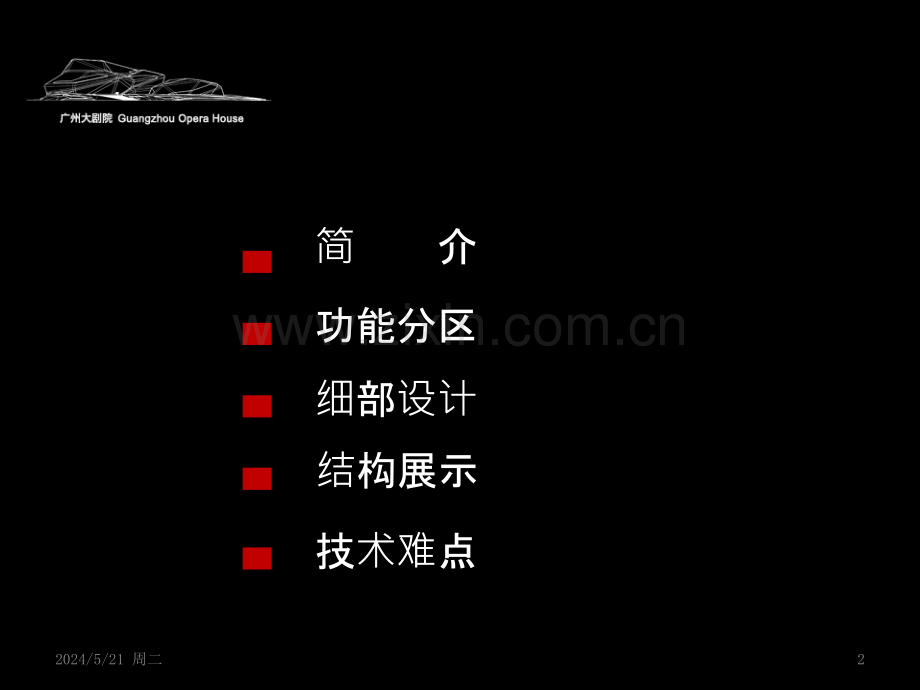

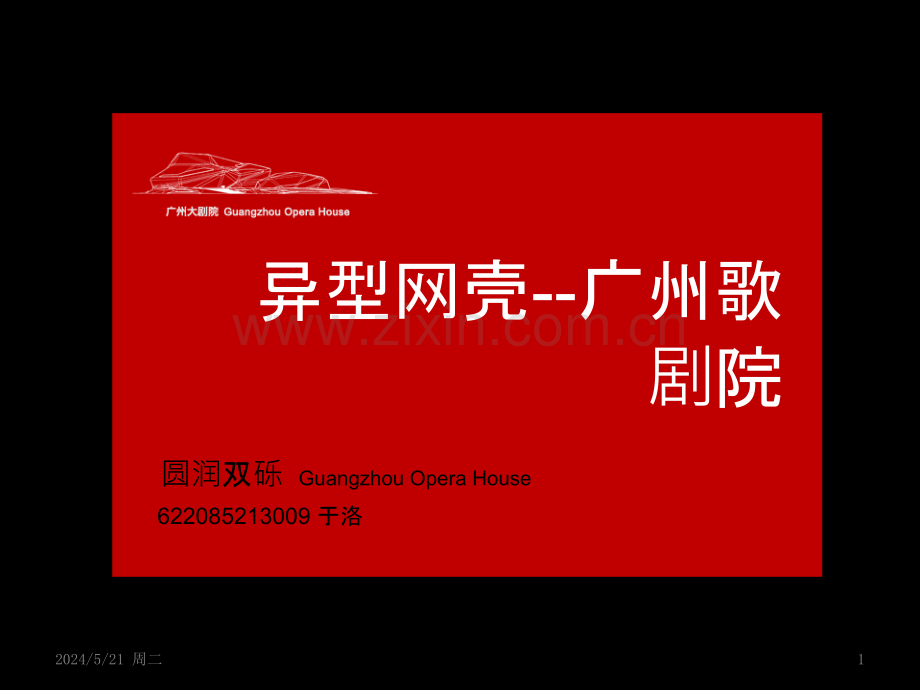

异型网壳-广州歌剧院圆润双砾Guangzhou Opera House 622085213009 于洛2024/5/21 周二1圆润双砾Guangzhou Opera House 622085213009 于洛简介功能分区技术难点结构展示细部设计2024/5/21 周二2圆润双砾Guangzhou Opera House 622085213009 于洛简介广州歌剧院位于广州珠江新城中心区南部，濒临珠江，是广州市的重点工程项目。歌剧院外形呈“圆润双砾”，建成后将以其独特的不规则的几何形体外观成为广州市的标志性建筑之一。2024/5/21 周二3圆润双砾Guangzhou Opera House 622085213009 于洛简介建建设单位：广州市文化局、广州市建筑集位：广州市文化局、广州市建筑集团有限公司有限公司(代建方代建方)方案及方案及设计总负责：英国扎哈：英国扎哈哈迪德建筑哈迪德建筑师事事务所所初步初步设计及施工及施工图设计：广州珠江外：广州珠江外资建筑建筑设计院院建筑建筑师：Zaha Hadid、Woody K.T.Yao、Patrik Schumacher、Simon K.M.Yu、黄捷、黄捷、张桂玲、桂玲、陈杰、杰、陆天伍、天伍、陆俊、林步俊、林步欢，等，等建建设地点：广州市天河区珠江新城地点：广州市天河区珠江新城设计时间：2002 年年2007 年年竣工竣工时间：2010 年年4 月月用地面用地面积：42393m2总建筑面建筑面积：73019m2建筑高度：建筑高度：41.3m结构形式：构形式：轻钢结构、构、钢筋混凝土筋混凝土结构构2024/5/21 周二4简介圆润双砾 Guangzhou Opera House 622085213009 于洛双子塔广州少年宫广州市图书馆R&F中心优越的地理位置使“双砾”在广东新城中很是显眼，与周围高耸的建筑相对比，广州歌剧院又多了一份人情味。同时可以作为新城与珠江的过渡区将岸上建筑与江中水联系起来。2024/5/21 周二5圆润双砾Guangzhou Opera House 622085213009 于洛简介广州歌剧院毗邻珠江,其外观设计主要意念是“珠江边的两颗砾石”,因此建筑物的外形较为独特:屋面与墙面浑然一体,曲面变化较大,采用石材覆盖为主,为不规则组合折板,没有明确的墙面和屋面之分,且均为倾斜平面,体型内凹、外突的情况较多。特别是多功能剧场。结构上采用的是一种崭新的结构体系三向斜交网格组合折板式单层网壳结构。2024/5/21 周二6圆润双砾Guangzhou Opera House 622085213009 于洛简介在建的广州歌剧院项目主要包括一栋1800座的歌剧院、一栋400座的多功能剧院及联系两个建筑的平台广场,总建筑面积约70000m2,地上最高43m。其建筑造型带有强烈的解构主义风格,为空间不规则折面组合而成的异型型体,给人以强烈的视觉冲击,寓意为一对被珠江水冲刷形成的“圆润双砾”。2024/5/21 周二7圆润双砾Guangzhou Opera House 622085213009 于洛功能分区2024/5/21 周二8圆润双砾Guangzhou Opera House 622085213009 于洛功能分区表演区设备室多功能厅餐厅门厅排练室排练室录音室办公表演区观众厅入口大厅排练室餐厅2024/5/21 周二9圆润双砾Guangzhou Opera House 622085213009 于洛细部设计观众厅池座两侧的升起部分和楼座挑台交错重叠，看台犹如“双手环抱”，避免了回声的干扰，内墙的形状和角度有利于提供侧向反射声。2024/5/21 周二10圆润双砾Guangzhou Opera House 622085213009 于洛细部设计没有一个大灯，整个大厅内都用的小灯照明，给人一种漫天繁星的感觉。2024/5/21 周二11圆润双砾Guangzhou Opera House 622085213009 于洛细部设计曲线的设计延伸到了大厅内部，既是对整个外观造型的呼应，配合材料又可起到反声和吸声作用。坑坑洼洼的墙面具有吸音功能。2024/5/21 周二12圆润双砾Guangzhou Opera House 622085213009 于洛细部设计通过刻意地切割与联接，使室内与室外、建筑与景观之间，形成一种融合共生的关系，仿佛是城市意象的不同但连续的片段。呈现出室外与室内的完美过渡。2024/5/21 周二13622085213009 于洛细部设计在广州歌剧院的内部空间，也同样使用混凝土，建筑风格会变得多样而统一。实与虚通过材质的交替变换表现，也体现内外的融合感。2024/5/21 周二14圆润双砾Guangzhou Opera House 622085213009 于洛结构展示歌剧院和多功能剧院的建筑外形分别由64个和37个空间倾斜的三角形或四边形平面组成,面与面相交的棱线采用圆柱面包边,棱线交点采用双曲面倒角,屋盖与幕墙组成建筑围护系统,其外表面展开面积分别为23180m2和9440m2。围护材料采用内外双层石材和玻璃,玻璃区域以无规律的自由形态在建筑表面不规则分布。建筑形体沿竖向的凹进和凸出非常强烈,最大的凹凸长度达18m,而且多处出现同一断面上先凹进再凸出的情况。歌剧院钢结构平面投影长度135.9m,宽度128.5m;多功能剧院钢结构的平面投影长度和宽度则分别为88m 和62m。2024/5/21 周二15圆润双砾Guangzhou Opera House 622085213009 于洛结构展示 广州歌剧院工程总用钢量约万，工程包括大剧场和多功能剧场两个单体建筑，两个单体的外围护钢结构均采用空间组合折板式三向斜交网格结构（屋面与外墙连成一个整体）。该结构与各层水平楼盖完全脱离,独立支承整个建筑的屋盖和幕墙体系。为了保证网壳的整体稳定性，在网壳内部少数节点处设置了劲性柱。为了避免整个网壳对下部混凝土结构在水平方向产生过大的推力，在网壳底部设置了收边环梁，使整个钢结构网壳成为自平衡体系。在收边环梁底面与混凝土结构之间用一定数量的球铰支座连接，球铰支座上下底面分别与收边环梁以及混凝土中的预埋件焊接。2024/5/21 周二16结构展示2024/5/21 周二17结构展示2024/5/21 周二18结构展示当对接精度达到要求后，再在对接口四周焊接一定数量的连接耳板。2024/5/21 周二19技术难点技术难点一：造型独特，外围护钢结构外壳采用空间组合折板式三向斜交网壳结构，结构在成形过程中变形的可预见性差，变形的预控难度大。2024/5/21 周二20技术难点技术难点二：结构墙体与屋盖连为整体，结构各杆件及节点相互关联，结构整体性强，牵一发而动全身，因此在该工程中对每一个节点的定位都要有严格的要求。每一个钢件都是分段铸造再运到现场拼接，每一个节点从制造、安装均要在空中准确三维定位。2024/5/21 周二21技术难点技术难点三：歌剧院采用的节点是当前钢结构行业里最为复杂的结构之一，不但尺寸超长，吨位大，而且外型尺寸要求的精度高，安装时空间形状精度要求高，其具体表现在节点牛腿数量多，空间复杂，体积庞大，任一牛腿的空间位置都直接影响到安装精度和进度。2024/5/21 周二22技术难点由于整个结构的体型奇异，恒载作用下的节点变位较大，其变形由杆件的挠曲和平面间夹角转动两部分组成，节点变位偏离平面法线方向很大，呈无明显规律的空间形态，因此很难采取施工预起拱的方式来消除静荷载下的变形。而且恒载很大是本工程钢结构的一个特点，因此在正常使用极限状态下的变形控制成为结构设计的主要控制条件。设计上考虑以内部支点连线与水平投影边线的距离作为计算变形标准是的结构跨度L，以L/300作为节点绝对挠度（相对于原设计坐标）控制标准，杆件的相对挠度（相对于两端点）控制标准为l/400（l为杆件长度）。2024/5/21 周二232024/5/21 周二24谢谢大家！2024/5/21 周二25
