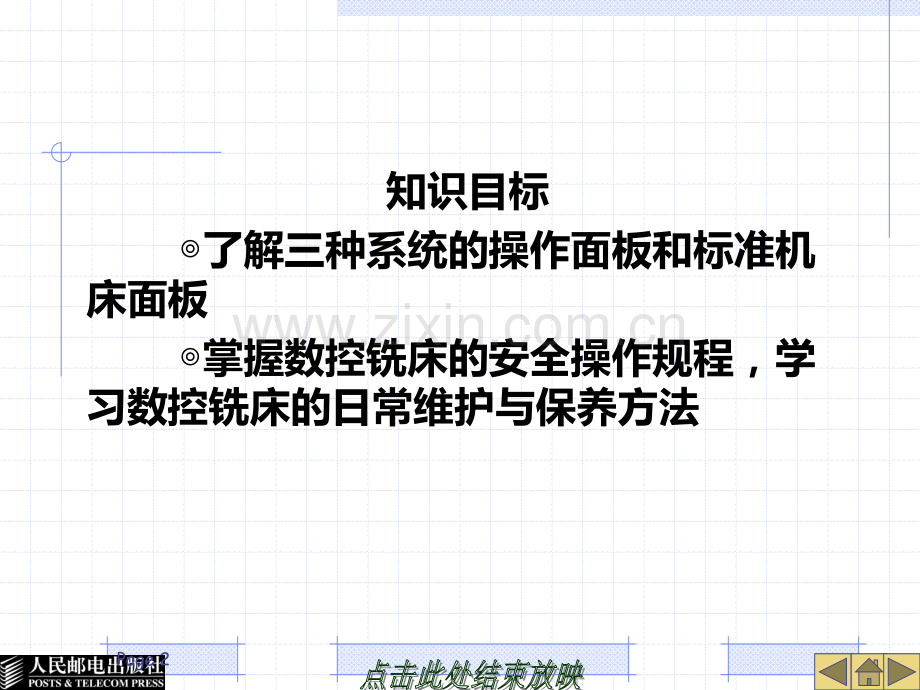

数控铣床/加工中心编程与操作第8章 数控铣床/加工中心的操作基础Page 1知识目标了解三种系统的操作面板和标准机床面板掌握数控铣床的安全操作规程，学习数控铣床的日常维护与保养方法Page 2数控机床的安全操作规程和日常维护保养数控机床的安全操作规程和日常维护保养8.18.1数控铣床的操作面板数控铣床的操作面板8.28.2数控铣床的手动操作数控铣床的手动操作8.38.3MDIMDI方式操作方式操作8.48.4程序建立、输入和编辑程序建立、输入和编辑8.58.5自动加工自动加工8.68.6Page 38.1 数控机床的安全操作规程和 日常维护保养 8.1.1 数控铣床安全操作规程 1开机前应当遵守的操作规程（1）穿戴好劳保用品，不要戴手套操作机床。（2）详细阅读机床的使用说明书，在未熟悉机床操作前，切勿随意动机床，以免发生安全事故。Page 4（3）操作前必须熟知每个按钮的作用以及操作注意事项。（4）注意机床各个部位警示牌上所警示的内容。Page 5（5）按照机床说明书要求加装润滑油、液压油、切削液，接通外接气源。（6）机床周围的工具要摆放整齐，要便于拿放。（7）加工前必须关上机床的防护门。Page 62在加工操作中应当遵守的操作规程（1）文明生产，精力集中，杜绝酗酒和疲劳操作；禁止打闹、闲谈、睡觉和任意离开岗位。（2）机床在通电状态时，操作者千万不要打开和接触机床上显示有闪电符号的、装有强电装置的部位，以防被电击伤。Page 7（3）注意检查工件和刀具是否装夹正确、可靠；在刀具装夹完毕后，应当采用手动方式进行试切。（4）机床运转过程中，不要清除切屑，要避免用手接触机床运动部件。Page 8（5）清除切屑时，要使用一定的工具，应当注意不要被切屑划破手脚。（6）要测量工件时，必须在机床停止状态下进行。（7）在打雷时，不要开机床。因为雷击时的瞬时高电压和大电流易冲击机床，造成烧坏模块或丢失数据，造成不必要的损失。Page 93工作结束后应当遵守的操作规程（1）如实填写好交接班记录，发现问题要及时反映。（2）要打扫干净工作场地，擦拭干净机床，应注意保持机床及控制设备的清洁。（3）切断系统电源，关好门窗后才能离开。Page 108.1.2 数控铣床的日常维护保养 1数控系统的维护（1）严格遵守操作规程和日常维护制度。（2）防止灰尘污物进入数控装置内部。Page 11（3）防止系统过热。（4）直流电动机电刷的定期检查和更换。（5）定期检查和更换存储用电池。（6）备用电路板的维护。Page 122机械部件的维护（1）主传动链的维护。（2）滚珠丝杠螺纹副的维护。（3）刀库及换刀机械手的维护。Page 133液压、气压系统维护 定期对各润滑、液压、气压系统的过滤器或分滤网进行清洗或更换；定期对液压系统进行油质化验检查、添加和更换液压油；定期对气压系统分水滤气器放水。Page 144机床精度的维护定期进行机床水平和机械精度检查并校正。机械精度的校正方法有软硬两种。其软方法主要是通过系统参数补偿，如丝杠反向间隙补偿、各坐标定位精度定点补偿、机床回参考点位置校正等；硬方法一般要在机床大修时进行，如进行导轨修刮、滚珠丝杠螺母副预紧调整反向间隙等。Page 158.2 数控铣床的操作面板1HNC-21/22M（1）操作台。Page 16图8.1 HNC-21/22M系统操作台Page 17（2）MPG手持单元。Page 18图8.2 MPG手持单元Page 19（3）软件操作界面。Page 20图8.3 HNC-21/22M的软件操作界面Page 21 图形显示窗口。菜单命令条。运行程序索引。选定坐标系下的坐标值。工件坐标零点。Page 22 倍率修调。辅助机能。当前加式程序行。当前加工方式、系统运行状态及当前时间Page 23操作界面中最重要的一块是菜单命令条。系统功能的操作主要通过菜单命令条中的功能键F1F10来完成。Page 24图8.4 HNC-21/22M菜单命令条Page 25HNC-21/22M的菜单结构如图8.5所示。Page 26图8.5 HNC-21/22M的菜单结构Page 272FANUC 0i-M（1）系统操作面板。Page 28图8.6 FANUC 0i-M系统操作面板Page 29Page 30Page 31（2）机床操作面板。（3）软键。Page 32图8.7 FANUC 0i-M标准机床操作面板Page 33Page 34Page 35Page 36图8.8 FANUC 0i-M系统软键功能Page 373SIEMENS 802DM（1）系统面板。Page 38图8.9 SIEMENS 802DM系统面板Page 39Page 40Page 41（2）机床操作面板。SIEMENS 802DM系统的外部控制面板如图8.10所示。其各键（按钮）定义如表8.4所示。Page 42图8.10 SIEMENS 802DM 外部控制面板Page 43Page 44Page 45（3）屏幕划分。SIEMENS 802DM系统的显示屏幕如图8.11所示。屏幕可以划分为状态区、应用区、说明及软健区等几个区域。Page 46图8.11 SIEMENS 802DM系统的屏幕Page 478.3 数控铣床的手动操作HNC-21/22M、FANUC 0i-M、SIEMENS 802DM数控系统提供手动操作数控铣床。只是按键形式略有不同。有关操作如表8.5所示。Page 48Page 49说明:机床正常起动回零后才可以实现手动操作；注意X、Y轴移动的方向；加强手轮操作的练习。Page 508.4 MDI方式操作MDI操作就是指命令行形式的程序执行方法，即当场输入一段程序指令后，立即就可令其执行。Page 51HNC-21/22M、FANUC 0i-M、SIEMENS 802DM数控系统提供MDI方式操作数控铣床。只是按键形式略有不同。有关操作见表8.6。Page 52Page 538.5 程序建立、输入和编辑HNC-21/22M、FANUC 0i-M、SIEMENS 802DM数控系统提供方便的程序手动输入方式。三种系统关于程序的操作区别较大，请留意练习。有关操作如表8.7所示。Page 54Page 558.6 自动加工HNC-21/22M、FANUC 0i-M、SIEMENS 802DM数控系统都提供了数控机床的自动加工。有关操作如表8.8所示。Page 56Page 57
