小区监控系统综合项目施工专项方案.docx

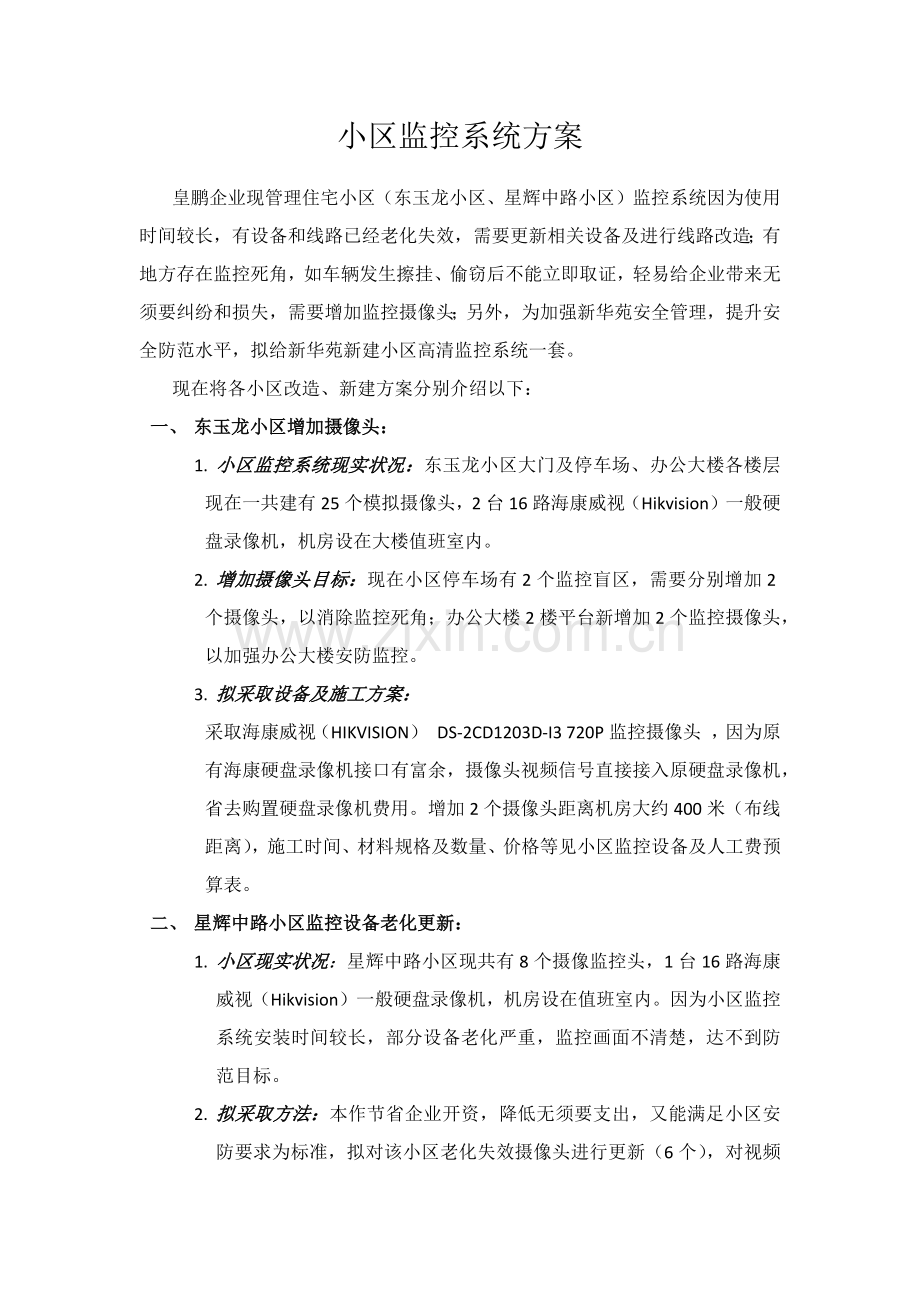

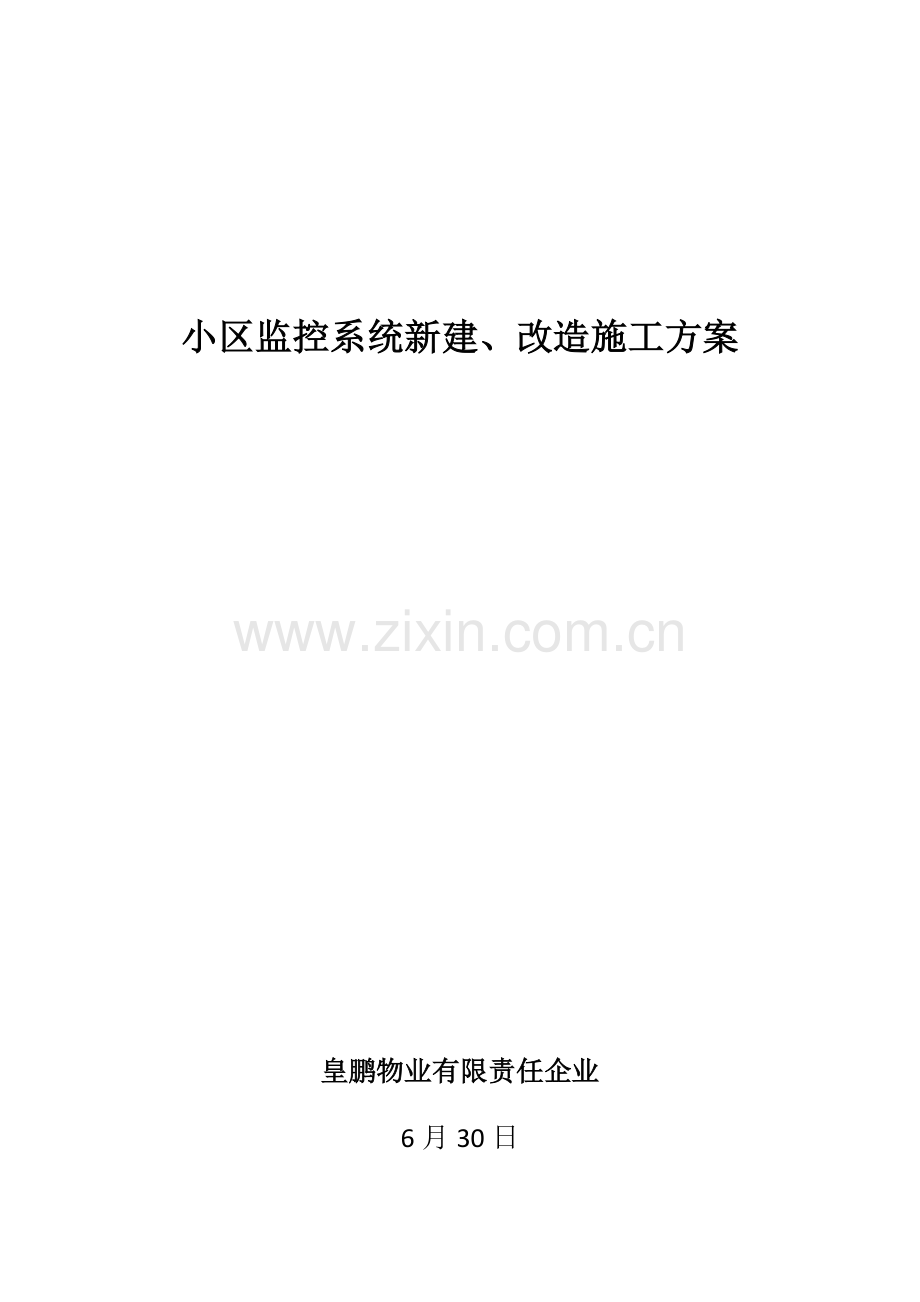

小区监控系统新建、改造施工方案皇鹏物业有限责任企业6月30日小区监控系统方案皇鹏企业现管理住宅小区（东玉龙小区、星辉中路小区）监控系统因为使用时间较长，有设备和线路已经老化失效，需要更新相关设备及进行线路改造；有地方存在监控死角，如车辆发生擦挂、偷窃后不能立即取证，轻易给企业带来无须要纠纷和损失，需要增加监控摄像头；另外，为加强新华苑安全管理，提升安全防范水平，拟给新华苑新建小区高清监控系统一套。现在将各小区改造、新建方案分别介绍以下：一、 东玉龙小区增加摄像头：1. 小区监控系统现实状况：东玉龙小区大门及停车场、办公大楼各楼层现在一共建有25个模拟摄像头，2台16路海康威视（Hikvision）一般硬盘录像机，机房设在大楼值班室内。2. 增加摄像头目标：现在小区停车场有2个监控盲区，需要分别增加2个摄像头，以消除监控死角；办公大楼2楼平台新增加2个监控摄像头，以加强办公大楼安防监控。3. 拟采取设备及施工方案：采取海康威视（HIKVISION） DS-2CD1203D-I3 720P监控摄像头 ，因为原有海康硬盘录像机接口有富余，摄像头视频信号直接接入原硬盘录像机，省去购置硬盘录像机费用。增加2个摄像头距离机房大约400米（布线距离），施工时间、材料规格及数量、价格等见小区监控设备及人工费预算表。二、 星辉中路小区监控设备老化更新：1. 小区现实状况：星辉中路小区现共有8个摄像监控头，1台16路海康威视（Hikvision）一般硬盘录像机，机房设在值班室内。因为小区监控系统安装时间较长，部分设备老化严重，监控画面不清楚，达不到防范目标。2. 拟采取方法：本作节省企业开资，降低无须要支出，又能满足小区安防要求为标准，拟对该小区老化失效摄像头进行更新（6个），对视频线路进行梳理检验，对锈蚀线材、接头给更换。确保小区监控系统处于正常工作状态。4. 更换设备：采取海康威视（HIKVISION） DS-2CD1203D-I3 720P监控摄像头 ，施工时间、材料规格及数量、价格等见小区监控设备及人工费预算表。三、 新华苑小区新建高清监控系统：1. 小区现实状况：新华苑小区原来安防系统采取是红外对射报警系统，因为安装时间长，设备老化严重已不能起到报警作用。该设备因为技术原因存在误报现象，比如墙上猫等动物爬过、树枝遮挡等全部会引发该设备误报。现在已经极少采取该系统方案。2. 采取方案：因为本小区道路狭窄，停车位有限，小区车辆又较多，为避免小区车辆发生擦挂引发纠纷，提升小区安全防范水平。依据现有监控设备技术发展水平，合适留有技术升级空间和结合本身实际情况。拟采取高清红外监控系统，大幅提升监控画面清楚度，确保监控设备7二十四小时稳定运行。3. 具体实施内容：1) 拟在小区进门口采取白光高清摄像头（旭鹰白光车牌高清摄像头），确保在黑暗环境清楚录入进出车辆号牌等；2) 在小区大门口设置一台高清红外夜视摄像机，监视街对面2号院小区大门情况；3) 在小区四角及关键点（13个）采取海康威视（HIKVISION） DS-2CD3220D-I3 1080P防水高清网络摄像头；4) 硬盘录像机采取海康威视（HIKVISION） DS-7816N-E2 百万高清数字监控 16路NVR 16路网络硬盘录像机 1080P。因为采取高清硬盘录像机，为了确保数据存放时间要求（7天），采取2T大容量硬盘。交换设备采取TP-LINK TL-SF1016D 16口百兆非网管交换机，显示器、鼠标、键盘等采取市面流行标配；网线及电源线分别约1000米；pvc管需约1000米。为尽可能降低施工难度，节省费用，确保施工质量。此次施工不采取破路埋线方法，全部采取沿墙体布线。附件：一、小区监控设备及人工费预算表 二、小区新建、改造（三星）监控系统清单 三、关键监控设备介绍四、管、线材报价五、新华苑小区安防监控摄像机部署图 皇鹏物业有限责任企业 6月30日附件三：关键监控设备介绍海康企业介绍海康威视 是领先安防产品及行业处理方案提供商，致力于不停提升视频处理技术和视频分析技术，面向全球提供领先安防产品、专业行业处理方案和优质服务，为用户连续发明更大价值。 海康威视拥有业内领先自主关键技术和可连续研发能力，提供摄像机/智能球机、光端机、DVR/DVS/板卡、网络存放、视频综合平台、中心管理软件等安防产品，并针对金融、公安、电讯、交通、司法、教育、电力、水利、军队等众多行业提供适宜细分产品和专业行业处理方案。这些产品和方案面向全球100多个国家和地域，在北京奥运会、大运会、亚运会、上海世博会、60年国庆大阅兵、青藏铁路等重大安保项目中得到广泛应用。 企业营销及服务网络覆盖全球，现在在中国大陆34个城市已设置分企业，在洛杉矶、香港、阿姆斯特丹、孟买、圣彼得堡和迪拜也已设置了全资或控股子企业，并将在南非、巴西等地设置分支机构。 连续快速发展海康威视，已取得了行业内外普遍认可。企业连年入选“中国安防十大品牌”、中国安防百强（位列榜首）；连续三年(-)入选德勤“中国高科技、高成长50强”、连续三年(-)入选福布斯“中国潜力企业”；连续六年(-)以中国安防第一位身份入选A&S“全球安防50强” ；/名列IMS全球视频监控企业第1位，DVR企业第1位；连年入选“国家关键软件企业”、“中国软件收入前百家企业”等。 “专业、厚实、诚信、连续创新”海康威视，以人人轻松享受安全品质生活为愿景，矢志成为受人尊敬、全球卓著专业企业和安防行业领跑者。 海康威视（HIKVISION） DS-2CD3220D-I3 百万高清网络摄像头功效特点：一、 200万高清镜头百万高清镜头，最高分辩率可达3M（1920*1080），成像优于一般镜头 二、 1/3CMOS图像传感器采取1/3 progressive scan COMS传感器，色彩还原度高，图像真实，夜间和白天两种模式自动切换，采取EXIR大功率红外灯技术，实现高性能红外效果，最高照射距离可达40米 三、 专利反光遮阳罩采取进口材料，专利技术打造出独特黑色防反光遮阳罩，有效降低红外光反射造成干扰 四、 红外感应器采取高精度光明传输器，自动感应光线，开启红外夜视照明 五、 超低码率功效海康威视摄像机超低码率下，画质细腻，图像清楚。六、 鲜活色彩，畅享高清海康威视产品中广泛采取3D时域、空域联合降噪处理，结合正确噪声强度估算法，在光照理想、噪声较低时图像细节没有损伤。七、 IP-66级防水外壳海康威视拥有多项专利防水设计，防水性能优越，整个经销系列防护等级可达成IP66 旭鹰白光车牌高清摄像头产品特点：一、 全部采取台湾鼎元白光设计日夜全彩，夜视效果更佳，让监控画面更清楚二、 内置核芯模块双滤镜（IR-CUT）监控效果好，不失真、不偏色，提升白天色彩纯正度，提升夜视效果质量。三、 高密封度设计，IP66级防水等级，严格遵守国际防水标准。全新铝合金坚固外壳，确保室外恶劣环境下正常使用。四、 全新芯片设计方案，分别率高，暗电流小，噪声低，感光度范围大，高清1080线画质至清至美。 DS-7816N-E2 百万高清数字监控NVR 16路网络硬盘录像机产品特色：技术和品质完美相容一、 海康威视经过多年潜心研发，掌握了多项关键技术，推进了行业发展，海康威视拥有全球各项认证，质量得以确保，嵌入式硬盘录像机是海康威视自主研发最新款高性价比网络硬盘录像机，它融合了多项IT高新技术，如视屏编解码技术 二、 支持HDMI、VGA、CVBS同时输出最多支持4路实时同时回放，HDMI和VGA输出分辩率最高均可达1080P，并支持HDMI和VGA同时输出，使监控画质更清楚三、 支持多画面同时播放支持多画面分割下不一样通道进行预览和回放，支持硬盘配额管理，不一样通道可分配不一样录像容量；此款录像机可作广泛应用于公安、教育、电信、服务等行业视屏监控四、 多功效一键配置上网支持海康DDNS域名解析服务，一键配置上网，可实现大规模监控管理，支持视屏检测（网络流量监控、网络流量抓包、网络通畅）功效，支持SNMP（简单网络管理）支持UpnPTM（即插即用功效）支持NTP（网络较时）SADP（自动搜索IP地址）、DHCP（动态主机配置协议）、PPPOE等协议五、 最大可支持500万像素最大支持500万像素高清网络视屏预览、存放和回放，内置8个IPC直连网口，支持最多8路4CIF实时同时回放和多路同时倒放，在预览画面下对指定通道目前录像进行回放，而且不影响其它通道；可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商网络摄像机六、 安装方便 使用简单全新UI操作界面，支持一键添加IPC和一键开启录像功效，NVR中心和监控全部只需要一根网线即可进行连接，从而抛弃了多种繁杂线路和网络设置，简单易懂，十分方便，且成本低 七、 支持手机监控支持各类手机监控（Android、IPhone、Windows、Mobile、Blacks Berry、Symbian）现在只要有智能手机就能随时随地访问录像情况了 低照度监控 三星摄像头特征显著很实用机型在现今安防监控工程中，对于设备尤其是监控终端设备要求是越来越高了，一款全新三星SHC-730P是一款使用了SVIII DSP芯片专业级高灵敏度、宽动态彩色摄像机，尤其针对和低照度环境监控使用，含有良好光学特征。这款产品在彩色模式下能够实现0.005LuxF1.2,宽动态范围126分辨率540线(彩色)，这基础上足以满足通常监控工程对于图像太清楚度要求。另外作为一款含有良好光学特征手机，这款产品含有低照度监控特点，是一款能够在暗光条件和逆光条件下取得良好监控效果网络摄像头产品，对于监控环境复杂，光线条件不好或是光线条件多变监控环境含有良好适应性。 这款产品再低照度下能够取得良好监控效果，不过噪点等现象就是很轻易出现了，不过这款产品经过良好光学特征和SSNR功效消除图像噪点和拖尾，从这一价位上看，这款产品还是很有特点，即使在低照度下也有良好监控效果。因为对于图像传输和存放方面要求，图像压缩已经是现在监控摄像头必备特点，其内置了DVR压缩最多能够节省70%容量，传输压力大大减小。另外这款产品采取了多级柱状图技术，也为提升整机监控效果提供了可能。 16口百兆非网管交换机TL-SF1016D一、 TL-SF1016D是TP-LINK企业开发桌面型二层百兆非网管以太网交换机产品，提供16个10/100M自适应RJ45端口，全部端口均支持线速转发和MDI/MDIX自动翻转功效，即插即用，无需管理。 二、 端口性能：提供16个10/100M自适应RJ45端口，全部端口均可实现线速转发； 每端口均支持MDI/MDIX自动翻转及双工/速率自协商； 支持IEEE 802.3x全双工流控和Backpressure半双工流控。 三、 节能环境保护： 采取节能技术，经过侦测网线长度及工作负荷自动调整信号强度，有效降低能源消耗。 四、 使用简单： 桌面型壳体，安装便捷，亦可机架安装，即插即用，无需管理；动态LED指示灯，提供简单工作状态提醒及故障排除手段。 硬盘、显示器、管线、紧固件等一、 希捷Barracuda 2TB 7200转 64MB SATA3硬盘技术特点：希捷Barracuda 2TB 7200转硬盘拥有很出色读写速度，性能十分出色。采取SATA3.0 6Gbps速率接口、7200RPM转速和高达64MB缓存，其尺寸大小为146.99mm(L)101.6mm(W)26.1mm(T)，长度和宽度均为标准3.5英寸规格，其厚度比1元硬盘略高，硬盘重量约为626克。采取3张碟片设计，最高存放密度盘片技术（625Gb/英寸），加上采取OptiCache技术，最大可提升45%性能，其最大读写速度可达210MB/秒，连续读写速度可达156MB/秒。基础参数：硬盘容量：GB接口类型：SATA3.0转速：7200rpm缓存：64MB接口速率：6Gb/秒硬盘尺寸：3.5英寸单碟容量：1000GB盘片数量：2片平均寻道时间：读取：8.5ms 写入：9.5ms功率：运行：8W 闲置：5.4W 待机：0.产品尺寸：26.1*101.6*146.99mm产品重量：583g性能参数平均寻道时间：读取：8.5ms写入：9.5ms 功率：运行：8W闲置：5.4W待机：0.75W其它参数产品尺寸：26.1*101.6*146.99mm产品重量：583g二、 三星S22C150N显示器基础参数：产品类型： LED显示器产品定位： 大众实用屏幕尺寸 21.5英寸屏幕百分比 16:9（宽屏） 纠错 最好分辨率 1920x1080高清标准 1080p（全高清）面板类型 TN背光类型 LED背光动态对比度 100万:1静态对比度 1000:1 纠错 黑白响应时间 5ms 纠错产品尺寸 51231153mm（不含底座）产品重量 3.1kg（净重）电源性能 100-240V，50-60Hz消耗功率 经典:18W待机:0.3W显示参数面板控制接口外观设计其它显示器附件保修信息三、 管线、紧固件等1. 线管采取多联PVC管：多联企业是一家股份制科技型企业，企业下属多联塑胶实业和多联建材有限责任企业。创建十年来坚持走本身发展道路，开拓进取、不停壮大，实现了高成长快速发展，取得了长足进步。现已成为西南地域最大难燃PVC塑料线管生产企业。1992年多联企业以敢为人先魄力，率先在西南地域研制开发难燃PVC电线套管系列产品，填补了西南空白，为新型建材在内地推广做出了显著贡献。现在多联品牌已成为省内首家取得省政府授牌“四川名牌”产品生产企业。同时在国家市场监督抽检中取得了国家监督抽检合格质检合格好产品荣誉证书和授牌。2. 电缆线采取成全部三电电缆厂产品。成全部三电电缆厂（也即市场上所说川缆总厂）是成全部三电股份全资企业，她秉承四川电缆厂73年“塔”牌布电线生产技术优势，产品质量稳定可靠，为成全部国际会展中心、假日饭店、喜来登饭店等众多标志性建筑指定使用，很多工程还对“塔”牌布电线实施免检。耐高温特种线产品广泛用于航空、航天及石油化工行业，并对中国武器系统改良做出了突出贡献。除了品质出色产品，成全部三电电缆厂还将用户满意作为占领市场关键手段，经过监控用户投诉，对用户满意度进行调查等方法，不停改善服务质量，同时还经过对用户需求分析研究，适时调整经营策略，以适应市场需要。近两年研制生产耐火布电线（NH-BV）和低烟无卤阻燃电线（WDZ-BYJ）产品在不一样程度上满足了高端建筑物对环境保护要求。
