工艺设计文件编写模板.doc

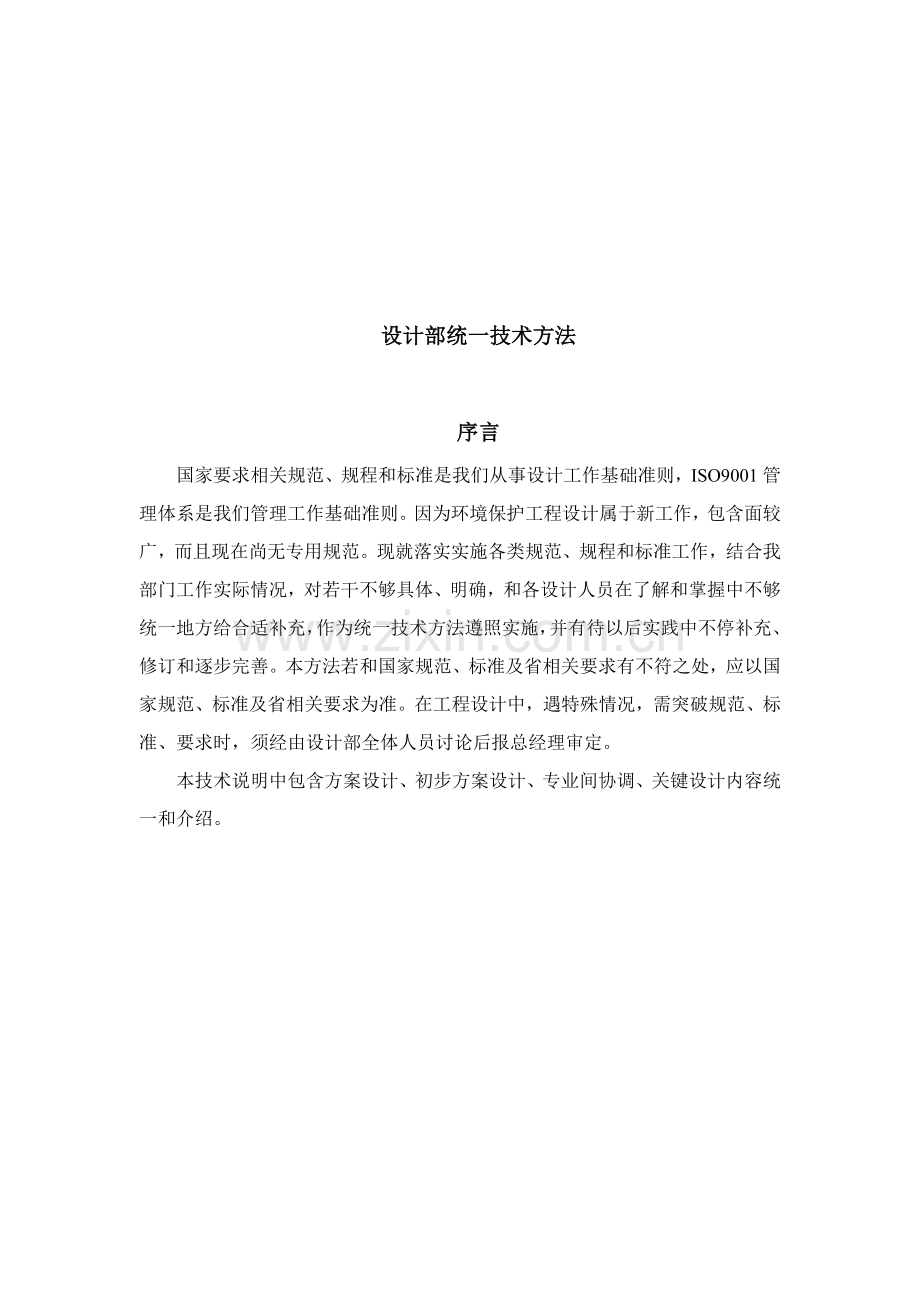

设计部统一技术方法

序言
国家要求相关规范、规程和标准是我们从事设计工作基础准则，ISO9001管理体系是我们管理工作基础准则。因为环境保护工程设计属于新工作，包含面较广，而且现在尚无专用规范。现就落实实施各类规范、规程和标准工作，结合我部门工作实际情况，对若干不够具体、明确，和各设计人员在了解和掌握中不够统一地方给合适补充，作为统一技术方法遵照实施，并有待以后实践中不停补充、修订和逐步完善。本方法若和国家规范、标准及省相关要求有不符之处，应以国家规范、标准及省相关要求为准。在工程设计中，遇特殊情况，需突破规范、标准、要求时，须经由设计部全体人员讨论后报总经理审定。
本技术说明中包含方案设计、初步方案设计、专业间协调、关键设计内容统一和介绍。

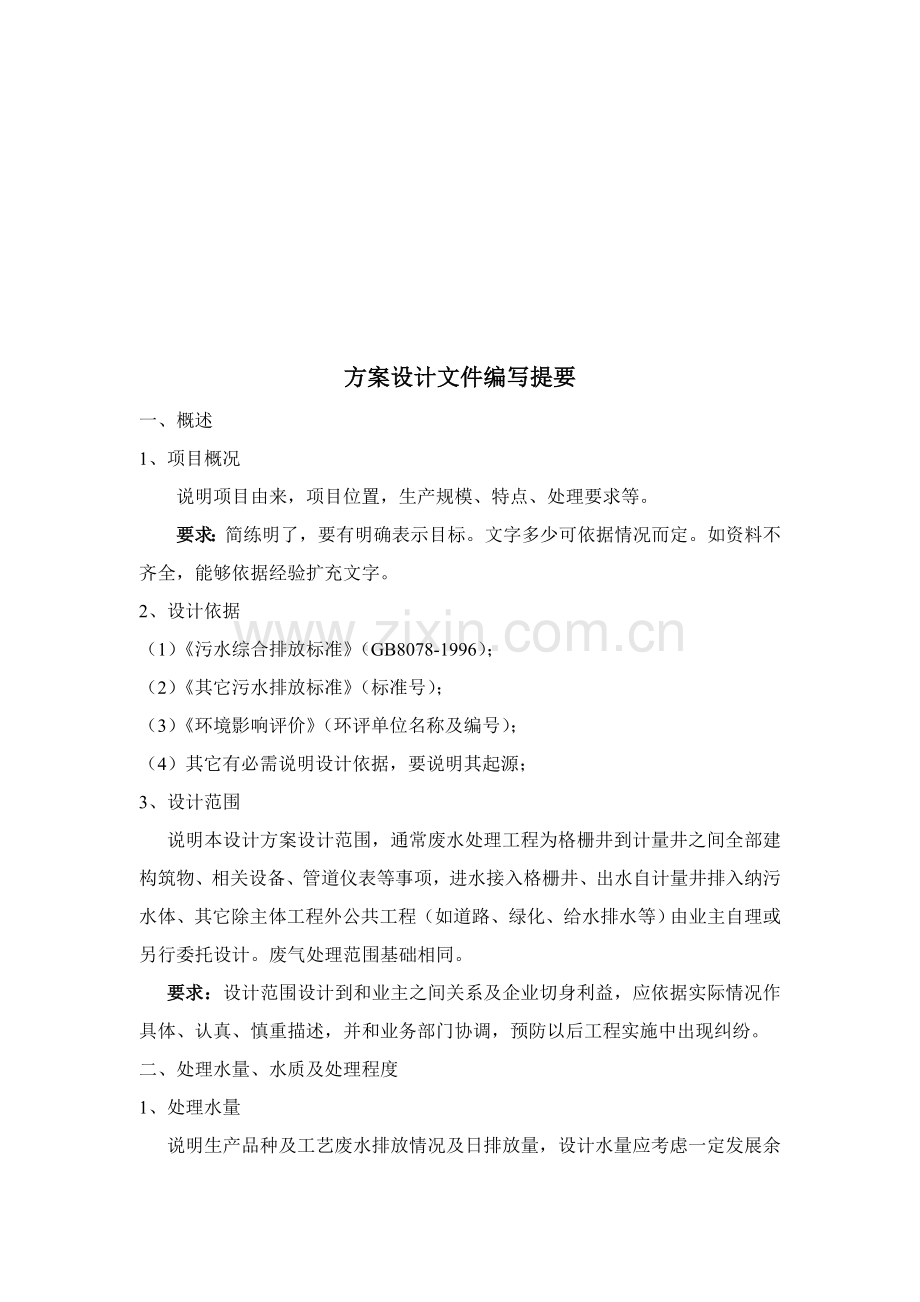

方案设计文件编写提要
一、概述
1、 项目概况
说明项目由来，项目位置，生产规模、特点、处理要求等。
要求：简练明了，要有明确表示目标。文字多少可依据情况而定。如资料不齐全，能够依据经验扩充文字。
2、 设计依据
（1）《污水综合排放标准》（GB8078-1996）；
（2）《其它污水排放标准》（标准号）；
（3）《环境影响评价》（环评单位名称及编号）；
（4）其它有必需说明设计依据，要说明其起源；
3、 设计范围
说明本设计方案设计范围，通常废水处理工程为格栅井到计量井之间全部建构筑物、相关设备、管道仪表等事项，进水接入格栅井、出水自计量井排入纳污水体、其它除主体工程外公共工程（如道路、绿化、给水排水等）由业主自理或另行委托设计。废气处理范围基础相同。
要求：设计范围设计到和业主之间关系及企业切身利益，应依据实际情况作具体、认真、慎重描述，并和业务部门协调，预防以后工程实施中出现纠纷。
二、处理水量、水质及处理程度
1、 处理水量
说明生产品种及工艺废水排放情况及日排放量，设计水量应考虑一定发展余地。
要求：要说明确定水量理由，比如环评提出、国家规范中列举排水定额、业主提供、同类型工程经验等。
2、 水质及处理程度
说明废水性质、特点、列表表示废水水质及处理程度。
要求：对水质性质要作具体、全方面、有针对性描述，突出关键、难点，突出特征污染物。
对水质确定要有依据。可依据环评、工程经验、业主提供、规范要求等。
三、处理工艺步骤
1、处理步骤
处理步骤用文字表述并画出步骤示意图。
要求：
步骤图用方块表示，层次分明，简练明了，关键突出水、气、固走向及出路。
文字表述关键表示水、泥等走向及高程连接，并简单地有针对性地描述一下各处理单元基础作用。
3、 工艺步骤特点。
说明该工艺步骤特点及特色，关键是针对特征污染物去除效果、操作方法、运行费用、投资及和实际情况结合等方面突出介绍本工艺步骤可行性、必需性及优异点。
要求：关键突出，简练明了，前后逻辑关系清楚。
4、 预期处理效果用表列出。
预期处理效果用表列出。
要求：要突出关键污染物预期去除效率。去除效率要合理。可依据工程经验及相关理论确定去除率。不能确定可经过调查、咨询、讨论等方法确定。不能出现超常规情况。
四、关键建、构筑物设计
依次列出各建、构筑物，并分别说明建、构筑物采取形式；关键工艺设计参数，平面尺寸，高度，结构形式；关键设备型号、运行方法等。比如：
（1） 生化池
形 式：完全混合式曝气池；
停留时间：24h；
有效池容：m3；
污泥负荷：0.2kgBOD5/kgMLVSS。D；
MLSS：3000mg/L；
MLVSS：mg/L；
曝气量：20m3/min；气水比：20：1；
。。。。。。。。。。。。。。。。。。。。。。。。。；
关键设备：
鼓风机：SSR200，2台，一用一备；
曝气器：可变微孔曝气器，215，500套。
。。。。。。。。。。。。。。。。。。。。。。。；
五、关键设备和材料

包含环境保护、化验室、电气等专业关键设备及材料，列表表示。
六、投资估算
列出投资估算汇总表、三材耗用表，通常分为土建工程投资估算、设备及安装工程投资估算、其它（设计费、调试费、税金、管理费、不可预见费等等），列表表示。
要求：全部设备报价应有依据，尤其是大型设备，应向三家以上单位讯价，并清楚对方报价下浮幅度。
七、关键技术经济指标
1、 处理水量　：。。。。；
2、 一次投资及造价（万元）（元/m3）：。。。。；
3、 装机容量及电耗
装机容量――指全部电气设备总功率（kw）
电　　耗――指运行电气设备总功率乘以功率系数0.8，再除以每小时设计处理水量（kw·h/m3）
4、 占地及建筑面积（m3）：。。。；
5、 定员　　　　　（人）：。。。；
6、 年运行费用：。。。。；
7、 处理成本：如运行费用组成比较复杂，必需时能够单独章节表述运行费用核实过程。
八、存在问题和提议：对有意义、有价值或以后如有争议会对我方不利问题，应用合适形式和语气提出来，并提出合理提议。注意：不得和前面方案有冲突或前后矛盾。
九、附图
1、 工艺处理步骤图
2、 平面部署图

初步设计文件编写提要

第一章　　总论
一、概述
企业情况，项目由来、设计要求等
二设计依据
1、各级领导机关对项目标批文；
2、环评汇报书（表）及其批复；
3、《污水综合排放标准》（GB8978-88）。
三、设计范围和分工
四、处理场地及自然条件
五、设计规模和预期效果
六、存在问题和提议

第二章　　废水处理工艺设计
一、处理水量和水质
1、处理水量
说明生产工艺情况，废水排放情况及日排放量，设计水量应留有余地。
2、水质
说明废水性质、特点、用表表示出废水水质日排放标准。
二、处理步骤
1、处理步骤
用文字表述，并画出步骤示意图
2、确定步骤依据
从废水水质特点着手说明采取本步骤适用性；从本所实践和建设方实践，说明步骤可靠性；从处理方法比较上说明合理性等。
三、预期处理效果
列表表示
四、关键建、构筑物
分别说明各音项建、构筑物形式、关键工艺参数、平面尺寸，高度，采取关键设备型号、数量、运行方法等。
五、劳动定员

第三章 总图
一、概述
二、平面部署
1、 用文字叙述平面部署标准和部署特点。
2、 道路、绿化
三、竖向部署
说明竖向部署特点及总体标高确实定。

第四章 土建
一、工种地质、气象资料
二、建筑设计
1、 说明本工程建筑物名称、建筑面积、建筑形式、层数等。
2、 说明关键工程做法和建筑装修标准等。
三、结构设计
1、 关键构筑物结构形式，池体长、宽、高、底板标高；采取砼标号，钢筋等级，抗渗等级要求等。
2、 对埋深较大构筑物说明施工方案，提出施工注意事项。
3、 关键建筑物结构形式、基础做法，墙体材料。

第一章　　公用工程
一、给水排水
1、 给水
给水系统方法，用水点、用水量、消防
2、 排水、
（1）废水排水系统
（2）雨水排水系统
二、电气
1、 概述
2、 用电负荷
3、 供电方案
4、 动力配电和照明
（1）动力配电
（2）照明
5、 防雷和接地
三、控制
2、 概述
3、 关键仪表选型
4、 仪表管线
四、维修
1、 机修
2、 电修、仪修
五、劳动保护

第六章　　技术经济分析
一、工程投资及资金起源
二、运行费用和成本
三、关键技术经济指标
四、技经分析

第七章　　设备材料
一、工艺关键设备材料
按单项工程分别列出
二、化验室关键设备表
三、关键电气材料表
按单项工程分别列出
四、建安工程关键材料汇总表

第八章　　概算*
一、编制依据
二、相关说明
三、综合概算表
四、建筑工程概算表
五、设备安装工程概算表。

各专业互提设计条件内容提要

为了确保设计进度，提升设计质量，使设计过程有条不紊地进行，特编制本各专业互提设计条件内容提要。
设计人员在提设计条件时必需填写设计条件互提单。初步设计阶段互提设计条件应在工艺方案基础确定时工始。施工图设计阶段互提条件是在初步设计经过审查，确定设计方案后进行。对于一些细节再加以完善，确定。
一、 工艺（含给排水）专业向其它专业提供条件：
初步设计阶段
1、向建筑结构专业提供：
（1）各单项构筑物尺寸、高度及埋深，画平、剖面图、图、以净尺寸标注。
（2）和建筑结构专业研究确定建筑物形式，提供建筑平面草图，以墙轴线标注尺寸。并提出生产环境要求（防腐蚀、噪声等）。
（3）提供关键工艺设备基础位置，尺寸荷重和工作状态，吊车位置、荷重、吊轨标高。
（4）平面部署方案草图。
2、向电气专业提供
（1）电气设备一览表（电机型号、规格、容量、台数、运行方法）并说明所在建、构筑物之名称。
（2）电气设备部署图。
（3）照明要求。
（4）环境和操作要求（防火、防雷、防爆、防潮、防腐等）。
（5）计量点、控制点要求及检测参数
（6）自控制仪表和其它要求
3、向概预算专业提供
（1）关键设备材料清单及参考价格。
4、施工图阶段
（1）在初步设计所提条件基础上，修改、完善确定。
（2）向建筑、结构专业补充提供预埋管管径、位置；设备安装预埋件尺寸、位置；管道穿建筑物基础予留洞尺寸、位置；排水沟尺寸、位置。
二、建筑结构专业向各专业提供条件
初步设计阶段向各专业提供条件：
（1）各单项建、构筑物平、剖面图（草图）。
（2）总平面图（草图）
（3）土方工程量（概予算）。
（4）初步设计文字说明（概予算）。
施工图阶段向工艺、电气专业提供：
（1）各单项建、构筑物平剖面图（兰图）
（2）总平面图（兰图）。
三、电气专业向其它专业提供条件
初步设计阶段
1、向概预算专业提供关键设备材料清单及参考价格。
2、向工艺、建筑专业提供电器控制设备位置尺寸、荷重。施工图阶段。
3、对初步设计所提供电器控制设备位置尺寸、荷生进行确定，并修改、完善。

相关结构计算书若干要求
结构设计必需把好质量关，除结构方案必需安全、可靠、经济、合理外，在施工图设计时，还应尽可能降低和避免错漏缺，所以必需认真做好计算书和设计图纸校审工作，下面就结构计算书质量标准作以下要求：
一计算书关键内容
1、工艺、建筑、给排水、电气各专业所提供原始资料和数据。
2、依据地质勘察汇报和工艺要求砌置深度，确定地基承载力，地下水高度，土壤容重，内摩擦角等。
3、绘出设计简图。
4、确定设计数据，包含①修正后地基许可承载力；②材料；③荷载（包含静载、活载、水侧压力、土侧压力）等。
5、验算地基承载力（必需时尚需确定下层强度和沉降量）。
6、地下或半地下式构筑物应验标其抗浮性性能。
7、受力构件强度验算，应依据最不利菏载组合，计算其最大内力，并绘出构件之弯矩，剪力，轴向力图。
8、计算过程中，对所采取理论、公式、图表，应注明其起源（书刊、手册规范名称、章节、页次等）。
9、对于能够简化计算构件，应注明理由和依据；
对于能够反复利用和部分反复利用构件，应注明理由和起源。
10、对于加因和改，扩建项目，应附有原有构筑物相关结构图纸或复印件。
11、计算书上构件所用代号同正式图纸中代号取得一致并附有草图
12、均应有计算书，不需计算也应加说明，对按结构配构件也应有说明。
二、相关结构计算中责任制
1、通常应该在初设阶段由专业责任人确定计算标准（一阶段设计能够在施图阶段确定计算标准）。
2、必需严格实施计算书校审制，首先要强调自校，不经过自校图纸和计算书不应交校对人员校对。计算人员要对校对犯错误作认真修改。
3、在安排计划时必需给校对人员（包含工种责任人和审核审定人员）一定时间。校对人员负责对计算书和图纸作全方面校对，（包抱错、漏、交对不清，内容不全等）即要注意安全可行。又要注意节省，指出计算中不合理现象，校对人员须对已经核正确计算书作标识。
4、专业责任人工作对确保设计质量起到关键作用，专业责任人除了必需校对各专业间互补资料外，还必需校阅关键部位计算书，检验是否有遗漏及重大错误。
5、审核审定人员要检验计算书是否符合已确定计算标准，和关键部分计算审核工作。
三、计算书要求计算步骤清楚，纲目分清，计算结果正确，图算要一致，方便查阅。计算书经校对修改，对已修改部分要再校对，修改工作通常由设计人负担。
四、计算书应按次序装订成册，由相关人员署名后交项目责任人，出图后，由项目责任人归档。

设计文件校审提要
建筑设计校对提要

一、总平面部分
1、方向标、风玫瑰图是否正确。
2、单项工程定位。室内室外设计标高是否正确、合理。
3、道路、围墙等相关尺寸做法是否交待清楚。
4、红线范围是否明确、征用土地有没有同意文件。
二、单项工程部分
1、对照总平面校对方向标是否正确。
2、墙轴定位是否清楚，轴线间细尺寸和总尺寸有没有矛盾。
3、剖面各处所注标高是否正确，和结构构件及设备图纸所注标高是否矛盾。
4、全部门窗孔洞尺寸在平面、剖面上标注和门窗表是否一致。
5、引用大样图索引编号是否正确。
6、内外装修是否齐全。
7、内部窗户台是否注明高度，窗户开启方向是否适宜。
8、计算书中计算数据是否正确，运算有没有错误。
9、本工种施工图和说明书，计算书之间有没有矛盾，和其它工种有矛盾。
三、互提设计条件内容和深度是否符合要求要求，下道专业设计是否符合上道专业提出条件，是否达成要求设计深度。

结构设计校对提要

一、特种结构部分
1、平、立、剖面尺寸，设备基础位置、尺寸是否正确。
2、底板和池壁受力钢筋配置是否和计算书一致，合理。
3、钢筋骨架组成、钢筋锚固连接、构件支承连接，混凝土保护层等是否附合规范，安全。
4、预埋铁件尺寸、位置、强度是否正确，交待是否清楚。
5、池壁及底板上开孔设坑处加强是否正确合理。
6、构件棱角处钢筋搭接锚固是否符累计算要求，确保安全和便于施工。
7、在荷载急骤改变部位或地基承载力改变部位方法是否能确保安全。
8、铁爬梯，栏杆安全选择。
9、逐项校对计算书，注明修改意见。
10、工艺要求预埋管道及铁件是否齐全，位置、尺寸是否正确。
二、建筑物部分
1、参考建筑平、立、剖面校对平面图轴线尺寸和板梁柱部署是否正确。
2、圈梁位置各段截面配筋、标高交待是否正确。
3、板梁柱大样纵横断面、编号、配筋和结构平面图和计算书是否相符。
4、屋面构件、屋面板等选型是否正确。
5、说明中
6、基础平面和结构平面、建筑底层平面轴线，总分尺寸是否相符。
7、基础剖面室内地坪标高和建筑图，基础平面图是否相符。
8、基础埋置深度设计标高和总平面、建筑图、地质资料关系，标高，计算结果是否相符。
9、如有管沟及设备基础，注意是否和建筑物基础发生矛盾，是否采取对应方法。基础平面图是否交待清楚，事先是否和相关专业研究。
10、楼梯基础、非承重墙基础是否遗漏。
11、台阶形基础阶高宽比是否符合结构方法，基础尺寸有及配筋和计算书是否相符。
12、基础垫层厚度及砼标号，基础材料等是否交待清楚，且和大样相符。
13、基础施工特殊要求是否交待清楚。
三、综合
1、施工图纸上校对出问题，应填在校审统计卡上，经设计人员修改，由校对人员检验无误后在图中署名。
2、设计计算人员和校对人员间如发生不一样意见，可会同项目责任人或审核人员协商处理。

工艺（含给排水）设计校对提要

一、 总图部分
1、总图管路部署和设计资料是否相符，建构筑物名称、位置、座标、标高等和建筑图是否一致。
2、管路、阀门井、检验井等部署是否合理，图注管径、坡度、长度是否正确，道路排水管理、检验井等是否考虑了汽车经过。
3、多种给排水系统管材选择是否合理，图纸说明及材料表是否完整，有没有错漏。
4、步骤图是否完整，标高标注是否正确合理。
5、设计文件图纸是否齐全，是否符合设计深度及规范要求。
二、子项工程部分
1、描绘土建图及图注尺寸，标高有没有错漏，剖面位置是否正确合理。
2、管路部署是否合理，进出水管和建构筑物轴线尺寸及标高是否标注清楚正确。
3、管道穿过建筑物基础是否和建筑构有矛盾，预留洞尺寸、位置是否标注清楚，有没有同土建研究、配合。
4、材料表和图示设备、管路是否一致，有没有错漏，引用标准图号有没有错误。
5、必需施工说明是否注写清楚，有没有错别字。
6、计设计文件和图纸是否齐全，图纸和计算书是否相符，全部设计是否符合设计深度及规范要求。

相关工程设计图标编写要求

一、图纸工程号编写采取两段法。即“年度号、设计项目序号――子目工程号”如“9001－1” 。
二、年度号、设计项目序号由生产技术统一下达。子项工程号及项目名称由项目责任人负责确定，并在各专业人员中统一。
三、子项工程号按每一个单项工程编一个子项号总图号用“0”代表，如“9001－0”　代表总图。每一个单项工程依次编为1、2、3······ 。
四、“图别”栏内按不一样阶段填写。方案设计阶段，填“建方”　、“水方”、“电方”。初步设计阶段填“建初”、“水初”；“电初”。施工图填“建施”、“结施”、“水施”、“电施”；总图则填写“总建施”、“总水施”、“总电施”；若为通用图则填写“建施通”、“结水通”、“水施通”；“电施通”若为修改图则填写“建施修”、“结施修”、“水施修”、“电施修”。
五、“图号”栏内通常只填写纸次序号，用1、2、3······自然表示。
六、图签上“校对”、“审核”、“审定”三项必需有二人以上签字。“审核”须由中级以上专业技术人员签字，“审定”由总师签字。
七、图纸目录填写：按子项工程建施、结施、水施、电施次序填写。其次序号需和图标中图号栏内次序号一致，目录中除次序编写此次所画图纸外，还需具体填写复用图纸目录和通用图纸目录，同时写明每张图纸大小型号。
八、如发觉图纸未按定编写，则必需修改后才能晒图。

工　艺　部　分
第一节　　总　则
1－1、环境保护工程工艺（含给水排水）设计，关键遵照以下规范、标准、要求：
（1）、GBJ14－87　《室外排水设计规范》 国家建委1987
（2）、GBJ13－86　《室外给水设计规范》 国家建委1986
（3）、GBJ15－88　 《建筑给水排水设计规范》 国家建委1988
（4）、GB8978－96　《污水综合排放标准》 国家环境保护局1996
（5）、CJ18－86　　《污水排入城市下水道水质标准》国家环境保护局1986
（6）、CJ31－89　　《城镇污水处理厂隶属建筑和隶属设备设计规范》
建设部1989
（7）、S1、S2、S3、 《全国通用给水排水标准图集》1980
（8）、GBJ106－87　 《给水排水制图标准》建设部1987

1－2、在选择标准图或其它通用图时，应依据工程具体情况、进行必需复核和修改补充，使符合现行规范要求，确保设计质量。

1－3、全部设计技术文件均必需采使用方法定计量单位。

第二节、废水水质水量取值
2－1、废水水质水量是环境保护工程设计关键基础资料，数据必需正确可靠。
2－2、设计规模应严格根据相关批文要求实施。在没有明确批文时，应按废水排水水量和排放情况、并留有一定余地来确定设计规模。
2－3、废水水质取值应有一定水质分析数据作依据。在没有水质分析数据时，应进行水质测试，或参考同类型废水确定。
2－4、处理程度除根据国家现行排放标准（《污水综合排放标准》GB8978－96）确定外，应征求当地环境保护部门意见。在当地环境保护部门对废水排放标准有要求时，按当地环境保护部门要求实施。

第三节、水质水量调整
3－1、水质水量调整，是确保处理工艺达成预期效果首要一环，必需认真加以处理。
3－2、水量调整应依据生产班次废水排放规律及废水处理运转方法确定，调整时间最低大于6小时。
3－3、在废水pH值改变较大，酸、碱性较高时应进行pH值调整。
3－4、pH值调整投药槽容积应考虑15天至30天用量，采取玻璃钢贮槽。

第四节、投药系统
4－1、投加液体药剂时按1：2~3（药水比）稀释，投药槽容积按贮存一个班用量计算。
4－2、常见药剂投加量举例以下；混凝剂根据100~200mg/L，助凝剂根据10~20mg/L计算。其它药剂投加量可依据产品说明、试验结果、或相关资料介绍确定。
4—3、投加固体药剂时，应分别设溶解槽和液槽，每槽容积按一个班用量考虑。溶解槽设搅拌装置。配PAC溶液可根据10-20%质量浓度配。赔其它药剂时，可依据该药剂溶解度确定合理浓度配比。确定配药浓度及溶解槽容积时还应考虑配药周期。
4－4、投药管道系统应采取PVC塑料管、ABS管及其管件或采取玻璃钢塑料复合管道。
4—5、计量方法通常采取高位槽自然滴加、计量泵计量等方法。前者投资省安装方便，但加药量不正确、不稳定，适适用于工程简单、投药量正确度要求不高场所。后者投资较前者高，但加药量稳定可靠。
常见计量泵有通常耐腐蚀泵（配流量计计量）、柱塞泵、隔膜泵等等。
计量泵选择应注意泵适用场所（如对PH承受能力）和计量范围。

第五节、混凝反应
5－1、投加混凝剂后，即应有充足猛烈混合，混合时间通常在30秒钟。
5－2、废水处理混凝反应时间，水力搅拌时，大于10分钟，机械搅拌时，大于7分钟。
5－3、当沉淀池和反应池分建时，配水管渠流速应小于0.15m/s。

第六节、生化系统
生化系统为污水处理工程关键。生化处理单元选择多个多样。常见有一般活性污泥法、完全混合活性污泥法、生物接触氧化法等，和在此基础上所发展起来改良形式如：氧化沟、SBR、CAST、MSBR等。全部生化处理单元基础原理一致。
对于城市污水或生活污水，污水处理生化处理设计已经有成熟规范，设计是可依据这些规范。如中国建筑工业出版社出版〈室外排水工程规范〉等。
对于工业污水，生化处理单元设计首要前提是废水要可生化。进生化池废水COD浓度通常不得高于3000mg/L。除此之外，其它可能抑制微生物生长原因也必需充足考虑，常见有重金属、杀菌剂、防腐剂、无机盐、过高氨氮、硝基苯类、不适宜pH值等等，尤其是化工行业废水处理工程，应关键分析其特殊污染物是否有可能会影响生化处理效果。
工业污水生化处理在进行必需预处理达成生化处理条件后，生化处理形式可依据实际情况进行选择。设计参数可参考城市污水。大水量工程常见工艺有完全混合活性污泥法及其改良工艺如SBR、氧化沟、CAST等等，对于小水量工程可采取生化接触氧化法。对于需要脱氮项目可采取A/O、A2/O、氧化沟。
6－1、充氧量计算。工程规模大，资料齐全，尽可能利用公式计算。
缺乏对应参数资料时，通常根据去除一千克BOD耗氧1.0-1.4千克纯氧百分比确定充氧量。
采取机械曝气时，按充氧量要求确定曝气机功率。
6－2、采取鼓风曝气时，视废水水质、充氧方法确定合理气水比。选择风机时，风量和风压应有一定余量。
6－3、空气管道流速按下述参数设计：
（1） 干管流速　 10m/s
（2） 支管流速　　 5 m/s
（3） 穿孔管口流速　 10 m/s
（4） 可变微孔曝气器供气强度：215，2.0-4.0m3/只，时，通常取下限；散流曝气器供气强度10~30m3/只，时，
（5） 其它曝气方法按产品样本提供参数确定。如表面曝气以充氧量计算。

第七节、污泥系统
7－1、生化法处理二沉污泥产生量（含水率99.2%）经计算后，和处理水量1.5~2.5%复核。
　7－2、物化法处理化学污泥经计算后，和以下方法复核：
沉淀污泥（含水率99.2%）为处理水量4.5~66.0%，气浮污泥（含水率97%）为处理水量1.2~1.6%。
7－3、污泥需经浓缩进入机械脱水。污泥浓缩时间通常为一天计。

第八节、生化系统
第八节、防腐方法
8－1、投药槽及地面、废水酸碱度较大中和池，均应考虑防腐方法。防腐要求应在方案、图纸中明确，并考虑预算。
防腐方法通常有防腐漆防腐和内衬防腐材料防腐。常见防腐漆有沥青漆、氰凝漆、环氧树脂漆等。常见内衬材料有玻璃钢、PVC板防腐、橡胶板等等。其它防腐方法可查阅安装手册。
设计人员应依据腐蚀性质及施工特点选择适宜防腐方法。应随时依据市场产品改变更新防腐方法。
第九节、防冻方法
9－1、在北方建设项目，设计应注意明确要求室外管道应做保温处理，保温方法可参考标准图集87S159。室外埋地管道一定要在冻土层以下。室外水池应做防冻处理。

第十节、总　图
10－1、在总图设计中、雨水、污水、废水宜采取分流制。
（1）雨水能够单独排入周围城市雨水道，在无城市雨水道地域可排入周围水体。
（2）生活污水能够排入周围城市政下水道。
（3）废水经处理达标后排入市政下水道。在周围没有市政下水道时，经环境保护相关部门同意后排入周围水体。
第十一节、图　例
11－1、图例依据《给水排水制图标准GBJ106－87》

第十二节、设计深度
12－1、初步设计应提供下列文件或资料
（1） 工艺设计说明书；
（2）关键设备表。提供关键设备型号、规格、数量，可满足建设单位订货要求。
（3）关键材料表，提供废水处理站建、构筑物内所用管道及其间联络管道规格、数量、阀门、井类规格、数量等，可满足编制概算要求。
（4）废水处理站平面部署方案，可满足土建给制总平面图要求。
（5）处理步骤图。
12－2、施工图设计单项建、构筑物深度
（1） 工艺管道平面图、剖面图。
（2） 给水排水系统图，大型工程排水管道纵断面图。
（3） 必需详图；所用标准图号；必需说明。
（4） 设备材料表。
12－3、施工图设计总图深度
（1） 室外管道总平面图。
（2） 处理步骤图。
（3） 设计总说明。
（4） 必需详图。
（5） 主材料表。

设计进度计划表
ISO9001-QM7.3B/QR7.3a NO18-01
工程名称
设计阶段
编制人
舟山市普陀山机场废水处理及回用工程

设计开发任务书
ISO9001-QM7.3B/QR7.3b NO：18-01
项目名称
舟山市普陀山机场
废水处理及回用工程
起止时间
10月04至
10月08日
设计规模
240m3/d
设计阶段
方案设计
依据标准、法律法规及技术协议关键内容：
1、原始资料汇总；
2、《景观娱乐用水水质C类》（GB12941-91）；
3、对原有处理设施考察情况。

设计内容（包含产品关键功效、性能、技术指标，关键结构形态）：
工艺设计：水质水量及处理规模和处理要求确实定，设计依据，工艺步骤及说
明，关键建构筑物尺寸及设备清单。
土建设计：工程地质，建筑及结构设计。
电气和自控：确定装机容量，使用容量，电源接入方法。
给排水：用水量及接入方法确实定。排水方法。
投资估算：土建费用、设备及安装费用、其它费用包含设计费调试费用。
技术经济指标汇总：总投资，运行费用，操作人员、占地面积、装机容量等。

设计部门及项目责任人：
设计依据及内容基础齐全，能够进行方案设计。
签字：
备注：
在设计方案时候不仅要考虑工艺可靠性、工程实施可操作性，还要关键
考虑工程和周围环境协调，并在方案中反应出来。

企业技术责任人署名： 年 月 日

设计开发任务书
ISO9001-QM7.3B/QR7.3b NO：18-01
项目名称
舟山市普陀山机场废水
处理及回用工程
起止时间
10月10至
10月25日
设计规模
240m3/d
设计阶段
施工图设计
依据标准、法律法规及技术协议关键内容：
1、《杭州博华环境技术工程和舟山市普陀山机场相关废水处理
及回用设计协议》
2、《舟山市普陀山机场废水处理及回用工程方案设计》
3、《给水排水设计手册》
4、《水工混凝土结构设计手册》
5、《室外排水工程规范》
6、《建筑工程电气设计规范》

设计内容（包含产品关键功效、性能、技术指标，关键结构形态）：
工艺设计：设计总说明，工艺步骤图，管道总平面部署图，集水井、组合池
设计，消毒系统设计，设备清单。
土建设计：混凝反应池、沉淀池单体设计，设备基础图。
电气和自控：动力照明系统图，配电盘接线图，动力照明平面图。。
景观建筑设计：八边形平台、圆顶六柱欧式风格亭子。

设计部门及项目责任人：
设计依据及内容基础齐全，能够根据此任务书进行施工图设计。
签字：
备注：
该项目地质不好，地下水位较高，在施工图设计时关键考虑好池体防沉降和
抗浮。景观建筑设计要考虑美观、经济。

企业技术责任人署名： 年 月 日
设计评审统计
ISO9001-QM7.3B/QR7.3c NO：18-01
工程名称
评审阶段
评审时间
评审主持
舟山市普陀山机场废水处理及回用工程
方案设计
10月08日
设计部
评审内容：
1、 水质、水量和设计规模是否合理。
2、 处理程度是否满足法律法规及回用要求。
3、 设计依据是否符合相关规范。
4、 处理工艺步骤合理性、可操作性审查。
5、 投资是否合理。
6、 综合经济指标合理性审查。
7、 设计是否考虑工程外观和周围环境相协调和所采取方法。

评审结论：
该方案工艺设计思绪总体可行，设计依据符合相关规范，综合经济指标基础合理。但工程和周围环境协调方法应和业主方协商后确定。
签字：
改善提议：
1、 污水处理站位置地质属于淤泥地质，不宜深挖，同时污水处理站在池塘边，从美观角度讲污水处理站和池塘宜高低协调，所以，提议污水处理站应高出地面。地面上部分能够考虑用园林建筑隐蔽。
2、 液氯消毒宜改为次氯酸钠或次氯酸钙消毒。
参与人员
部门
参与人员
部门
陈杭飞
总经理
傅俊玮
副总经理、业务部
熊安华
设计部
张建璜
工程部
陈凌霞
设计部
张司桥
设计部

设计评审统计
ISO9001-QM7.3B/QR7.3c NO：18-01

工程名称
评审阶段
评审时间
评审主持
舟山市普陀山机场废水处理及回用工程
施工图设计
10月25日
设计部
评审内容：
1、 工图设计和方案设计统一性。
2、 图部署是否合理。
3、设计标高是否正确。
4、图纸标签是否正确。
5、必需施工说明是否注写清楚。
6、土建结构设计是否正确。沉淀池基础处理是否合理。
7、设备统计有没有遗漏，设备选型是否合理。
8、景观设计是否美观。
9、其它相关事项。

评审结论：
该施工图设计总体和方案设计相统一，设计符合相关规范，景观总体和机场环境相协调，经过局部修改并经总工确定后能够正式出版交付施工使用。
签字：
改善提议：
1、 砂滤池反冲泵宜采取引水罐引水。
2、 因欧式亭子为装饰用，并无使用价值，考虑经济美观，亭子直径提议由直径6米缩小为4米。
参与人员
部门
参与人员
部门
陈杭飞
总经理
傅俊玮
副总经理、业务部
熊安华
设计部
张建璜
工程部
张司桥
设计部
陈凌霞
设计部

设计确定统计
ISO9001-QM7.3B/QR7.3d NO：18-01
工程名称
确定阶段
确定依据
确定主持
舟山市普陀山机场废水处理及回用工程
施工图
原始资料，评审意见等
设计部
确定内容：
1、 设计输出和设计输入统一性。
2、 设计输出是否实施或处理了评审意见中提出整改提议和意见。

确定结论：
1、 该施工图输出和原始资料基础统一。
2、 该施工图对设计评审中提出提议均作出了合理整改方法。
所以，该设计输出施工图经总工程师签字后，能够交付施工。
签字：
改善要求：

参与人员
部门
参与人员
部门
陈杭飞
总经理、总工
傅俊玮
副总经理、业务部
张司桥
设计部
陈凌霞
设计部
熊安华
设计部
张建璜
工程部

设计验证统计
ISO9001-QM7.3B/QR7.3e NO：18-01
工程名称
验证阶段
验证方法
验证主持

施工图
校对、审核、
审定
设计部
验证内容：

验证结论：
方案

改善要求：

参与人员
部门
参与人员
部门

设计变更通知单
ISO9001-QM7.3B/QR7.3f NO：18-01
工程名称

图纸编号

变更编号

原设计内容
增加土建工程安全系数
调整池顶板厚度为80mm，机房顶板厚度为100mm。
防水沙浆配比及防水剂类型未做标注。

变更内容及原因

评审意见

签字：
更改后续方法

签字：
变更提出单位

责任人意见

核定单位

基础数据搜集单
ISO9001-QM7.3B/QR7.3g NO：18-01

一、工艺（含给排水）
备注
1
建设项目可行性批文复印件。

2
新、扩、改项目环评汇报表或汇报书相关篇章。

3
生产品种、规模、生产工艺及关键原材料。

4
废水排放情况、数量及特点。

5
受耐水体情况。处理程度要求。

6
厂区地形图（1:1500）及临近地域情况。

7
车间废水排出管管径、标高等。

8
污水排入城市下水道时，应搜集以下资料。

9
下水道连接点及连接条件等协议书。

10
连接点管径、管材、座标及管底标高。

11
干管充满度及其坡度，下水道及连接井纵剖面图。
