资源描述

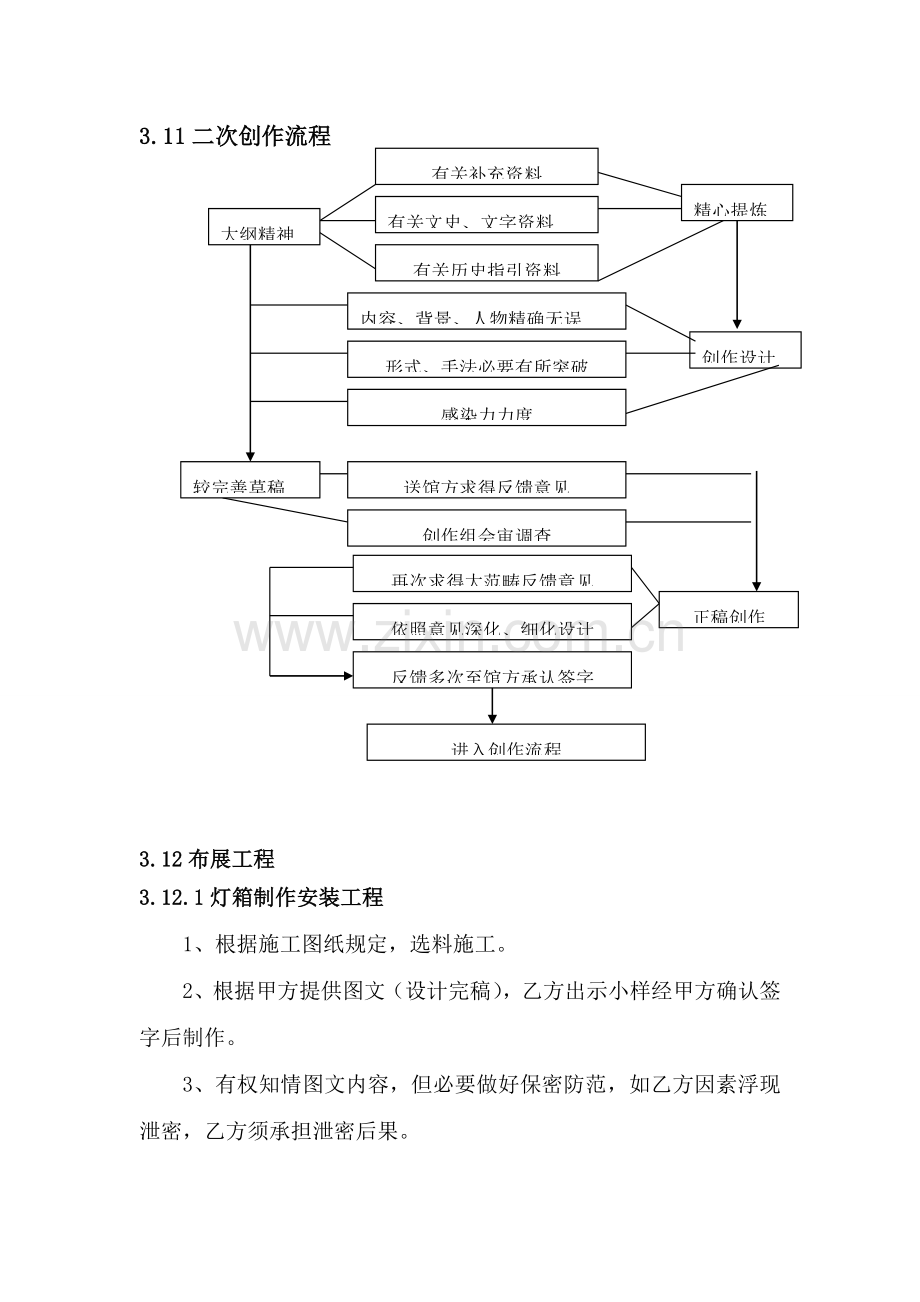

3.11二次创作流程
创作设计
大纲精神
有关补充资料
有关文史、文字资料
有关历史指引资料
精心提炼
较完善草稿
内容、背景、人物精确无误
形式、手法必要有所突破
感染力力度
送馆方求得反馈意见
创作组会审调查
再次求得大范畴反馈意见
依照意见深化、细化设计
正稿创作
反馈多次至馆方承认签字
进入创作流程
3.12布展工程
3.12.1灯箱制作安装工程
1、根据施工图纸规定，选料施工。
2、根据甲方提供图文（设计完稿），乙方出示小样经甲方确认签字后制作。
3、有权知情图文内容，但必要做好保密防范，如乙方因素浮现泄密，乙方须承担泄密后果。
4、文字制作采用菲林片发稿、制版，现场印刷。规定：色彩均匀，字体清晰。雕刻字采用数控切割，规定：字体四周圆润，胶合牢固，边沿清洁。
5、图片采用高精度写真机打印，色彩还原性好，无表面断线，机械冷裱，表面无气泡。
6、灯箱构造采用非标加工订制，原则定制两类，透光采用高强板，灯源间距不≧18CM，
7、光线均匀，无盲区。LED无漏点。乙方加工厂加工，现场安装。
3.12.2 展柜制作安装工程
1、施工工艺
找线定位一框、架安装 隔板支固点安装 柜扇安装 五金安装
2、 施工办法与技术办法
(1)找线定位：运用室内统一标高线，按设计施工图规定展柜标高及上下口高度，拟定相应位置。
(2) 展柜框、架安装
1)展柜框和架安装在对的位置后，两侧框固定点应钉两个钉子与墙体木砖钉牢，钉帽不得外露。隔墙为轻质材料，按设计规定固定办法固定牢固。如设计无规定，可预钻深度70～100深5mm孔，埋入木楔，将与孔相应大木楔粘掺胶水泥浆，打入孔内粘结牢固，用以钉固框。
2)采用钢框时候，在安装洞口固定框位置处预埋铁件，用来进行框件焊固。
3)在框架固定前先校正、套方、吊直，核对标高、尺寸，位置精确无误会后，进行固定。
(3)展柜隔板支固点安装
1)按施工图隔板标高位置及支固点构造规定，安设隔板支固条、架、件。
2)木隔板支固点普通是将支固木条钉在墙体木砖上，混凝土隔板普通是“[”型铁件或设立角钢支架。
(4)展柜扇安装
1)按扇规格尺寸，拟定五金型号和规格，对开扇裁口方向，普通应以启动方向右扇为盖口扇。
2)检查框口尺寸。框口高度应量上口两端；框口宽度，应量两侧框之间上、中、下三点，并在扇相应部位定点划线。
3)框扇修刨：依照划线对柜扇进行第一次修刨，使框扇间留缝适当，试装并划第二次修刨线，同步划出框、扇合页槽位置，注意划线时避开上、下冒头。
4)铲、剔合页槽进行合页安装：依照划定合页位置，用扁铲凿出合页边线，即可剔合页槽。
(5)安装扇
1)安装时应将合页光压入扇合页槽内，找正后拧好固定螺丝，进行试装，调好框扇间缝隙，修框上合页槽，固定期框上每支合页光拧一种螺丝，然后关闭、检查框与扇平整，无缺陷符合规定后，将所有螺丝装上拧紧。木螺丝应钉入全长1/3，拧入2/3。
2)安装对开扇：先将框扇尺寸量好，先拟定中间对口缝、裁口深度，划线后进行刨槽，试装适当时，先装左扇，后装盖扇。
(6)五金安装
1)五金品种、规格、数量按设计规定选用，安装时注意位置选取，无详细尺寸时，操作应按技术交底进行。
2)普通应先安装样板，经确认后再大面积安装。
3、展柜制作阐明
（1）、展柜制作根据施工图纸各项规定选料施工。
（2）、所有选用木质、油漆材料均符合环保并付有付有环保检侧证明书。
（3）、木工工艺制作精细，符合工艺方案规定。
（4）、油漆工艺按施工指定 材料及工艺方案施工，达到方案所规定规定。
（5）、展柜木工及漆工工艺制作均在乙方加工厂加工为成品，现场安装（拼装后确有少量必要在现场修复除外）。
3.12.3 LED灯工程
1、生产工艺
电源、线路板“三防”解决
室外电子显示屏长期处在露天环境，规定电路印制板、电源、焊点等能抗水雾、防腐蚀。对室外电子显示屏系统中电路印制板、元器件、焊点等全面进行“三防”解决， “三防”材料优劣对显示屏“三防”效果至关重要，其特殊配比使得显示屏能经得起恶劣条件考验，按军工级生产工艺采用“浸防”，可以保证显示屏元器件都可靠地通过三防解决。对显示屏这种使用寿命较长、使用环境较差、元器件数量繁多系统，为保证显示屏使用可靠性，要对显示屏三防进行严格过程控制，要采用“侵防”工艺。此外，采用载流焊接技术，客观上消除了手工焊锡中遗留松香对三防破坏，做到真正全“三防”工艺。
2、施工工艺
系统工艺重要是焊接工艺和安装工艺。对焊接工艺来讲，本显示系统有多达10万个焊接点，一种虚焊就可导致至少一种象素筒不亮，因而焊接工艺十分重要，咱们采用当前先进波峰焊接，整个焊接过程均由设备完毕，以避免人工过错。
如果室外显示屏，故对屏体安装工艺提出了更高规定，独立屏体整体构造达到抗台风、防水、防高温。这是由于系统工作时间长、功耗大再加室外工作环境相对恶劣，规定屏体具备一定防高温、防尘、防雾功能。显示屏面积在40平方米以上时，建议采用双支撑，在40平方米如下时，建议采用单体支撑、本显示屏是安装在电厂第二大门上有天然支架。显示屏整体构造采用钢构造，外立面采用台湾吉祥工业铝塑板包边。为了保证显示屏构造安全可靠，建议构造设计与施工由有专业施工资质公司完毕。
3.12.4玻璃丝网印刷工程
玻璃丝网印刷，就是运用丝网印版，使用玻璃釉料，在玻璃制品上进行装饰性印刷。玻璃釉料也称玻璃油墨、玻璃印料，它是由着色料、连结料混合搅拌而成糊状印料。着色料由无机颜料、低熔点助熔剂（铅玻璃粉）构成；连结料在玻璃丝印行业中俗称为利板油。印刷后玻璃制品，要放火炉中，以520～600℃温度进行烧制，印刷到玻璃表面上釉料才干固结在玻璃上，形成绚丽多彩装饰图案。如果将丝印与其他加工办法并用话，会得到更抱负效果。例如运用抛光、雕刻、腐蚀等办法在印刷前或印刷后对玻璃表面进行加工解决，可以加倍地提高印刷效果。
1、玻璃制品蚀刻丝印。长期以来，玻璃制品蚀刻装饰，是在玻璃表层热涂蜡层及其他增固材料，作为抗蚀层，然后再在涂层上用针、小刀等刻出图案纹样，露出玻璃表面，然后在此部位上着氟氢酸进行腐蚀。此工艺延续至今尚有厂家应用，但其加工办法费时、费力、效率低下。丝印蚀刻工艺，使玻璃制品蚀刻装饰变得简便、省时、省力。玻璃蚀刻丝印，有热印及冷印两种办法。热塑性蚀刻丝印，是将石蜡、沥青、硬脂酸等所配制粘合剂，加入少量抗蚀粉调制成抗蚀印料，通过热印丝网版，按设计图样，把印料刮印至玻璃表面，形成抗蚀膜。抗蚀膜上露出玻璃某些，即是需要蚀刻图案。蚀刻采用氯氟酸进行，蚀刻后要用开水冲洗掉印在玻璃上抗蚀层。玻璃丝印蚀刻，也可以采用冷印办法进行。抗蚀印料可使用特制沥青漆加抗蚀粉，也可购买市售抗依油墨。印刷完毕后，待抗蚀膜完全干燥，便可进行氢氟酸腐蚀了。热印适于二方持续、四方持续图案纹样蚀刻，冷印适应单独纹样蚀刻。
2、玻璃冰花丝印。冰花俗称桔皮纹，它事实上是非常细小低熔点玻璃颗粒。这种细小玻璃颗粒，含铅成分高，有彩色和无色两种，彩色色相有红、黄、蓝、绿、白等，亦可配制出中间色调。丝印冰花装饰，素雅大方，多用于建筑玻璃装饰和工艺美术玻璃装饰，如高档玻璃器皿、灯具等装饰。丝印玻璃冰花装饰，是先在玻璃表层丝印有色或无色玻璃熔剂层（助熔剂），然后再将冰花玻璃颗粒撒在这层玻璃熔剂层上．通过500～590℃烧结，使玻璃表面熔剂层和冰花颗粒层共熔而产生浮雕效果。
3.13场景工程
3.13.1玻璃钢塑型场景
1、在玻璃钢等综合材料塑型场景施工过程中，前期工作特别重要，其详细环节可以分为几种阶段来进行实行，如下所示：
第一阶段定稿阶段
依照原设计作深化设计（构造与文理质感体现稿）
按真实场景比例制泥塑小稿
小稿模型翻制仿真着色
自检：（三个达到）
造型精确、质感逼真
构造完整严谨
气势宏伟
送甲方审评拟定
第二阶段制作准备阶段
依照比例模型场景现场放大样，拟定塑型位置
甲方审议通过（方可进入施工阶段）
第三阶段塑型制作阶段
钢构造塑型制作，钢主骨，钢次骨，型骨主筋，次筋均焊死与楼板相接膨胀螺栓及铁板块上
构造材料分别最佳应用：
钢主骨（5×5）角钢 主筋Ø8钢筋
钢次骨（3×3）角钢 次筋Ø6钢筋
型骨（2×2）方管 面层构造钢丝网
内骨焊接完毕，耍防锈漆
表面塑型材料最佳应用:
钢丝网面层泥塑山石机理
直接在泥塑上用树脂贴四层波纤布，翻制加厚玻璃钢
仿真着色
增长质感，化学解决
局部植被细部调节
清理擦洗验收前保护
第四阶段感觉视觉效果解决阶段
2、玻璃钢场景各种钢架制作阐明：
（1）、形体钢架构造整体焊接制作，采用各种钢构造材料符合制作其目是：
1）结实整体，骨架不变形，有助于面层艺术塑型某些有机结合。
2）设有构造变化制作钢骨架，杜绝了钢架塑型不严谨或后期塑型调节而破坏钢构造强度。
3）面层采用钢丝网，容易和塑型材料牢固结合，融为一体，可以保证牢固质量，同步也可以避免因热胀冷缩而导致变形现象。
（2）、玻璃钢各种钢架做法阐明
1）按照图纸比例，场景现场，画线放样参照二次设计山体刚架构造设计钢架承重支撑点，分别在墙体底面打Ø14膨胀螺栓，在膨胀螺栓周边焊接Ø10厚100CM×100CM钢板5×5角钢（主骨）焊接在100CM×100CM钢板上。
2）主骨塑型焊接完毕后，在焊接主骨分支钢次骨，次骨焊接完毕后，再焊接山体走势，不需多大承力型骨（2×2方管）。
3）局部塑型构造型体支撑则可分别采用主筋（Ø8钢筋）和次筋（Ø4钢筋）互相交替依照强度需要焊接。
4）钢主骨、次骨、主筋、次筋焊接完毕后检查焊接缝与否脱焊，然后轻擦刷两遍防锈漆。
5）接着制作钢构造基层，基或砖石料填充、或模板支撑。采用钢丝网附着，然后清擦，刷两边防锈漆。
6）在焊好钢丝网上做纤维水泥塑型重要核心是山石关系走向，互相构造关系要交代清晰，山石质感、肌理，要真实，不得随意发挥。
7）泥塑完毕后，直接在泥塑上，制作玻璃钢，采用四层波纤布（加厚）树脂需要刷均匀，铺贴正。
8）最后一道塑型工艺是非常核心，也是最后感观、感觉，核心某些就是仿真，着色要到位，大调统一，构造分明，大调里孕育着丰富惟妙变化，这些都是本道工序重点把握核心。
9）调节阶段，在这一道工序中，重要是起画龙点睛作用也就是从新全局审视一遍，打扮构造关系，视点集中近景点缀丰富。局部植被，加强机理体现，削弱原始累赘某些。使之达到统一和谐，精致之极最佳效果。
10）保护成品阶段
清洗、擦拭，用PVC薄膜铺盖保护，迎接验收。
3、场景地面、造型阐明
1）钢骨架合成某些做法不变。钢网面层，不采用泥塑上翻制加厚玻璃钢做法，钢丝网用白水泥稍加石膏塑型。（次造型指不走人路面）
2）行人地面，直接用水泥参入有色石粉，俗称机理山石地面，加之恰当灌木与植被均可。
方案校图
构造尺寸图
甲方审查、拟定
按比例放样
同步制作模型大底盘，注意事项：
凿电路走向
需互动留有空间位置
按放样尺寸上机开片、雕刻
开片分号、拼装用氯仿定型
依照规定，或上机热压
单体塑型在大地盘组合、定位
面层仿真着色注意事项：
、质感真实
、机理清晰
、色彩逼真精确
辅助景外表制作：
、灌木、草类、石胎、植被等
文字、名称置放与修饰
有机玻璃模型外罩壳制作
包装注意事项：
、用海绵填实空隙
、外包装坚实防碰撞
运送到现场做干净解决
2、模型沙盘制作环节流程
不适当用有机玻璃塑型，可采用：
、泥模个玻璃钢为制
、软质材料可用硅胶
、密度PVC板叠加粘合压切塑型
3.14灯光工程
一、总体论述
从艺术照明概念出发，整个场景可分为两类：一类是具备主题装饰性特性；另一类是“自然”再现景象，视其他们共同都具备“魔幻”般幻觉特性。咱们作出这样行为方向认定，是想更加把一种本已具备“幻觉”形式场景对象，用艺术灯光行为方式将观众带进一种历史自然“魔盒”。当人们走进这个“魔盒”就像到走入到了与现实区别另一种世界，而在这个短暂世界中感受到展示主题。
显然，创造幻觉光影形式和在实现它途径中必然依照光影法则从中强调光控制达到光和影与目的载体构成高度统一体，是实行这个照明筹划核心。
办法1、从场景个案入手，根据场景中透视原则把将介入灯光元素作为结合焦点，谋求与装饰性光源点，并以它为根据作出相复合光影扩散和设立，结合出物、光、影映射效果，发挥光影魅力通过视觉途径在观者心理获取应照效应。在技术上把握住明暗对比尺度，是方案首项要点。
办法2、为了实现总体目的，光位设立和配色成了首要前提。在这个思考中咱们拟采用整体染色和局部投射布光方略，在载体形态和构造中寻找与光影结合率最高光位点，同步避免产生直接进入参观者眼帘眩光，因此也尽量将必要光位点贴近被照区域。
办法3、光源灯具选取尽量在满足色温、显色原则下，尽量选取装饰灯具中聚光性较强灯具，由于它耗电功率和体积都小，适合较小空间使用。与此同步选用舞台泛光灯具进行大面积染色，它具备较好色还原性。在舞台灯具中小功率造型灯具备切割光线和成像特点，这个类型也是本场景照明选取对象。另一种考虑舞厅电脑系列灯具，咱们会选取它动感图案给地面和它空间创造“梦幻”美景。
办法4、考虑能在原景物中（已经存在）再少量增长些内设光源装置，它会带来内外结合光体效应，也可以消除外射光源在空间发生互相干扰不利弊端。
二、详细施工环节
1、埋管：场景灯光施工前期工作与普通电气安装同样，在剖析图纸后保证无漏掉状况下对需要隐蔽某些预埋电线管。
2、安装基座：有某些是嵌入式，在基层竣工后，面层施工前将灯基座固定于基层。
2、穿线：待面层完毕后，按图纸进行穿线。
4、控制箱安装：场景灯不像普通灯具，普通一种开关控制一种灯或只有几种灯具，场景灯可以依照规定达到不同场景效果，使用不同灯进行照射，依照需要将不同效果灯集中于一种控制开关或开关箱内，在接控制箱过程中特别重要就是不能接错开关。
3、灯具安装：场景灯与普通灯具区别在于，其灯多为彩色灯，在安装过程中一定要按图纸规定，对的安装各种型号、色彩灯具。
4、调试：在灯具安装完毕后，要进行通电调试，一方面是看与否所有灯具都能通电，正常照射；场景灯光照射角度不同样，也会浮现不同场景效果，对可移动角度灯要进行多角度照射比对，选取最佳效果角度。
三、有关内容上衔接
在场景施工与灯光施工过程中，有很重要衔接，这个衔接就是各工种之间协调配合，与各工序先后顺序。
在施工前，由项目经理牵头，组织各工种专业工程师针对图纸开协调会议，找出施工中重点、难点、注意点，在各个工种施工工序及施工时间上加以明确，再由各个专业工程师给各施工队伍负责人下派工作任务，由于对需要隐蔽安装工程，在隐蔽前保证其没有任何问题才，其她工种才可以对其进行隐蔽，防止浮现隐蔽后浮现问题，又重新返工，导致材料及人工上挥霍，多次返工还会导致各工种间情绪，做到一次性完毕，绝不返工。
3.15雕塑等艺术创作工程
最后拟定创作方案
泥稿或小样制作
形、神、动态把握控制
辅助材料与主体相协调把握控制
泥稿小样
创作组审议并修改
业主方审议及意见
报馆反馈意见精心修改
正式1：1大泥稿
刀法、粗细结合对比控制
形态、神韵、势严格控制
构造、形象及夸张尺度实行严格控制
泥稿养护、防止收缩变形、干裂
馆方组织关于专家审议
拟定汇总调查意见
创作组研究贯彻整治
依照意见重复调节、直至通过
拟定泥稿，艺术造型
翻制石膏模
石膏浆搅均，防止空洞
脱模后边沿收损要进行修复
报馆反馈意见精心修改
贴纤维塑脂
每层纤维均要按石膏模内腔构造贴平整，按规范三层玻纤布夹三层塑脂
干后涂脱剂脱模，脱模后清理平整表层面
三层贴完自检签字，避免变形状况发生
玻纤塑脂成型模
拼接整体
无拼缝痕迹
构造内腔，筋骨构造牢固结实
过度平整
雕塑馆所规定表面效果
满足质感规定控制
色相精确控制
全盘统一调节
包 装
雕塑与包装箱用软海绵塞实
包装箱必要打印小心轻放
3.15.1雕塑流程控制
3.15.2场景、布展排版等艺术创作普通过程控制
二次设计
研究实修改
多方审议意见汇总
制作半成品
设计定稿
修改至满意成品
多方审议
3.15.3其她分项工程
1、我公司将严格按设计规范规定，由项目经理组织关于施工及技术人员进行认真研究，严格把好每道工序，完全按照设计阐明所提出规定施工。
2、依照该工程实际状况服从业主协调安排，结合我公司以往施工经验调节各工种工序排列，互相穿插进行，保证按期按质完毕施工任务。
3.16多媒体与体验等弱电工程
重要施工方案、施工办法有综合布线，控制系统与设备安装，软件编程与多媒体内容设计制作，系统调试，使用手册与培训。
施工准备à电线管预留预埋à控制器保护管敷à缆线敷设à设备开箱、检查、材料检查à重要设备(如投影吊架、投影幕安装à投影机、音箱等设备安装à设备间控制设备安装接线à系统调试à 运营)à竣工文档整顿。
一、控制器箱体及设备安装
1、机柜安装办法：
1）安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定期，垂直度偏差不不不大于3mm；
2）安装机柜面板，架前留有1.5m空间，机柜背面离墙距离不不大于0.8m，以便于安装和施工；
3）壁挂式机柜底距地面宜为300-800 mm。
2、控制设备机柜安装办法：
1）采用下走线方式时，架底位置与电缆上线孔相相应；
2）各直列垂直倾斜误差不应不不大于3mm，底座水平误差每平方米不不不大于2mm；
3）接线端子各种标志齐全；
4）交接箱或暗线箱暗设在墙体内。预留墙洞安装，箱底高出地面为500-1000 mm。
3、投影幕、投影机和音箱安装办法：
1）投影机吊架、投影幕安装就位，校准平衡；
2）投影机安装就位，螺丝必要拧紧接上信号线各电源；
3）音箱安装就位，螺丝必要拧紧，各个音箱保持在一种水平面上。
二、线缆敷设办法
1、线缆敷设普通应符合下列规定：
1）缆线布放前应核对规格、程式、路由及位置与设计规定相符。
2）缆线布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。
3）缆线在布放前两端应贴有标签，以表白起始和终端位置，标签书写应清晰、端正和对的。
4）电源线、信号电缆、对绞电缆、光缆及建筑物内其她弱电系统缆线应分离布放。各缆线间最小净距应符合设计规定。
5）缆线布放时应有余量。在交接间、设备间对绞电缆预留长度普通为3-6m，工作区为0.3-0.6m；光缆在设备端预留长度普通为5-10m。有特殊规定应按设计规定预留长度。
三、缆线终端施工解决办法
1、缆线终端普通规定：
1）缆线在终端前，必要检查标签颜色和数字含义，并按顺序终端。
2）缆线中间不得产生接头现象。
3）缆线终端处必要卡接牢固，接触良好。
4）缆线终端应符合设计和厂家安装手册规定。
5）对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
2、对绞电缆芯线终端应符合下列规定：
1）终端时每对对绞线应尽量保持扭绞状态，非扭绞长度对于六类线不应不不大于10mm，超五类线不不不大于13mm。
2）剥除护套均不得刮伤绝缘层，应使用专用工具剥除。
3）屏蔽对绞电缆屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360°圆周接触，接触长度不适当不大于10mm。
四、软件编程与多媒体内容制作办法
1、收集资料，选取展示媒体。
2、编写脚本，供业主和专家审定。
3、音、像编辑制作，拍摄剪辑制作，二维或三维制作。
4、效果审定
