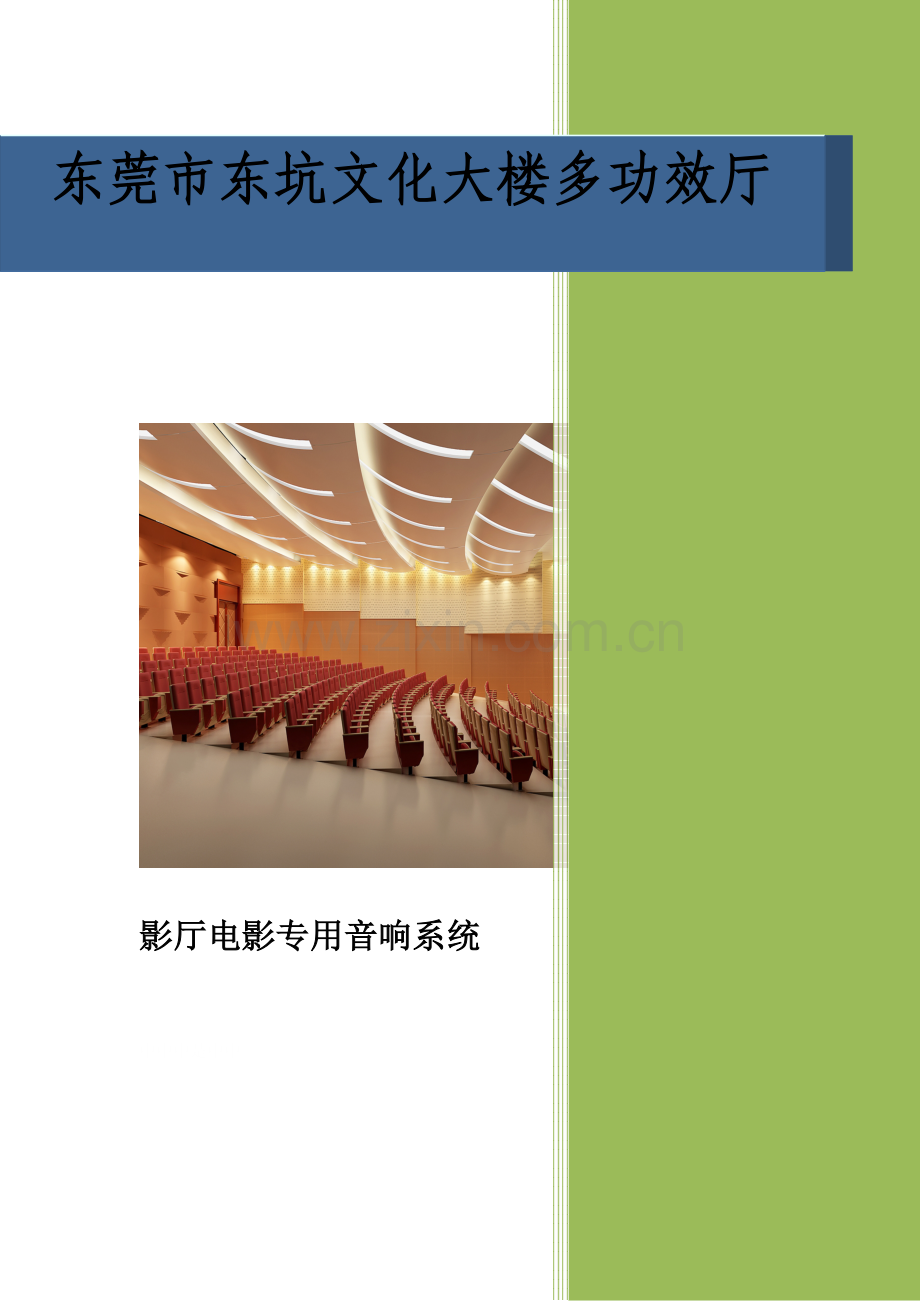

报告厅设计项目说明.doc

东莞市东坑文化大楼多功效厅

[键入作者姓名]
[键入企业名称]

影厅电影专用音响系统

中中中是中中

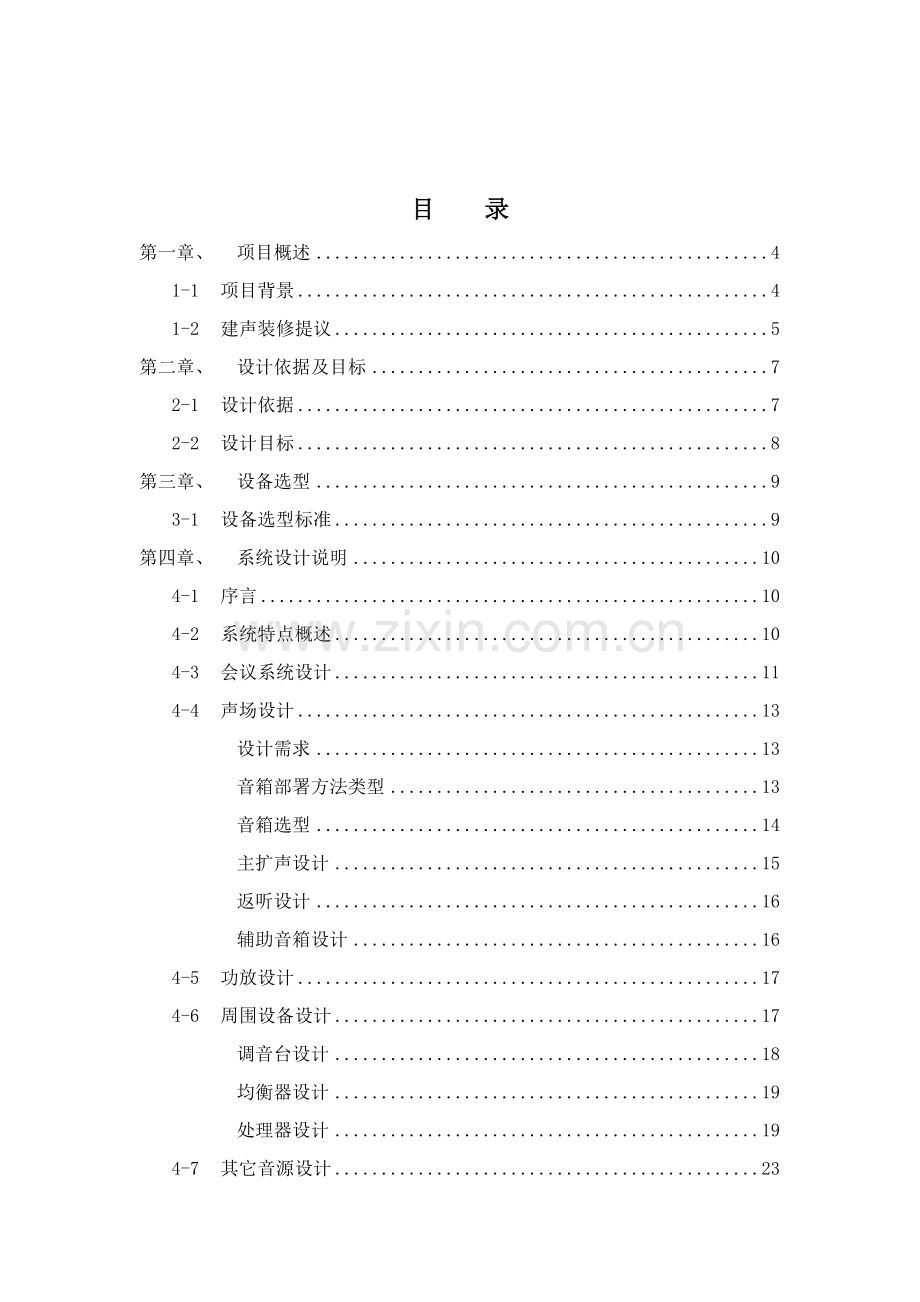

目 录
第一章、 项目概述 4
1-1 项目背景 4
1-2 建声装修提议 5
第二章、 设计依据及目标 7
2-1 设计依据 7
2-2 设计目标 8
第三章、 设备选型 9
3-1 设备选型标准 9
第四章、 系统设计说明 10
4-1 序言 10
4-2 系统特点概述 10
4-3 会议系统设计 11
4-4 声场设计 13
Ø 设计需求 13
Ø 音箱部署方法类型 13
Ø 音箱选型 14
Ø 主扩声设计 15
Ø 返听设计 16
Ø 辅助音箱设计 16
4-5 功放设计 17
4-6 周围设备设计 17
Ø 调音台设计 18
Ø 均衡器设计 19
Ø 处理器设计 19
4-7 其它音源设计 23
第五章、 关键产品参数 24
扬声器参数 24
RENKUS-HEINZE CFX121 （12寸全频扬声器） 24
RENKUS-HEINZE CFX121M （12寸全频扬声器） 24
功放参数 25
CAH MA-250 25
CAH MA-450 25
会议系统设备参数 26
拜亚动力 MCS 50/32 (E)会议系统主机 26
拜亚动力 MCS 523（移动式主席话筒单元） 27
拜亚动力 MCS 521（移动式代表话筒单元） 29
处理系统设备参数 30
Audia FLEX CM 30
BIAMP IP-2 32
BIAMP OP-2e 32
BIAMP TI-2 33
CAH PRO-204 34

第一章、 项目概述
1-1 项目背景
很荣幸参与东坑文化大楼多功效厅电影项目工程专业扩声设计，此次方案设计中，我们关键针正确是该工程专业音频扩声系统设计。经过该工程实施，为和会者提供身临其境环境，提供多种数字立体声，提供良好电影院声学围绕所扩声设计，以方便用户实现其功效需求。
在确定本设计方案过程中，我们充足考虑影厅声学环境和使用功效上要求，并作出有效可行实方案。本项目关键包含以音频系统建设：
会议厅布局以下图所表示：长20m，宽8m，内设主席台。

图表1. 汇报厅平面图
功效需求：
l 要求实现多种会议汇报、技术交流汇报等。
l 配置影厅专业电影扩声功效，满足相关扩声标准，扩声语音清楚、音质优美。
l 系统设备设计要求技术优异、功效齐全、运行稳定、维护方便、实用、可靠。

1-2 建声装修提议和基础要求
本着为用户负责态度同时确保系统高度可靠性\丰富使用功效\良好系统稳定性和兼容性. 我们现针对该系统工程内建筑声学装修提出以下提议。
该系统工程要想取得良好听音环境,做好建声处理是工程关键。因为建声特征声音好坏基础，基础处理好，配上合理电声系统，能够给观众听到清楚自然声音；相反，建声处理不好，会产生回声、颤动回声、声聚焦和混响时间过长等音质缺点，电声系统再好也难填补。通常来说，电声系统问题能够经过调整局部或更换设备加以处理，而建声问题处理需要把建好建筑物拆、改、补，造成很大浪费形成严重声缺点，使声场很不均匀，在焦点周围传声器产生严重声反馈。假如建筑已经成形，那么处理方案只有采取有效方法，避免音质缺点，尽可能完善地达成使用要求。
对建筑声学条件要求：
1. 加大墙面吸声
声聚焦是墙面反射造成，在墙面上使用足够吸音材料，使反射声尽可能降低，则能够有效地避免声聚焦。吸声材料种类能够是阻燃条形木板（E-GROW），也能够是表面包阻燃织物玻璃纤维吸音板，再加上其它装饰材料，能够组成既美观大方，又吸声良好墙面造型。
2. 加大侧墙窗户吸声
两面侧墙窗户，可安装厚窗帘；两面侧墙其它部分（包含窗户之间），应做吸收低音木结构（或四面墙壁做此种结构木墙裙）。
3. 顶板要做吸声处理
顶板能够选择优质金属孔板，穿孔率≥15%，板后贴阻燃无纺布,上置50MM厚玻璃棉板。这种材料防火性能好，便于安装，有很好吸声特征,且不会因为扬声器高声级放声而激发机械噪声。
4. 地面能够依据功效要求任意选材，可铺木板。
5. 全部装修结构必需牢靠，无颤动回声产生；
6. 装修完成面无大面积硬反射面、声聚焦等声学缺点；
7. 经过上面吸声处理以后，室内混响时间能够控制在0.3-0.8秒范围以内。
8. 空调噪声等环境噪声控制
这也是一个关键方面，冷冻机房、空调机房不要离汇报厅太近，且要做好
隔声、隔振和降噪处理，避免噪声过大影响扩声效果。
影厅基础要求
1. 观众厅设计要依据银幕尺寸、设置空间
2. 作为统一整体考虑，银幕尽可能大部分；
2.观众厅长和宽百分比应为1.5( ±0.2)：1
3.最大面积不宜大于700平米，最大座位数不宜大于600座；
4.观众厅平面符合所在建筑物柱网结构，楼面活荷载应取3kN/ ㎡（必需注意承重）
5.观众厅设计应使声场分布均匀，避免声聚焦、回声等声学缺点
6.观众厅高度不应小于视点高度、银幕高度和银幕上方黑框高度（0.5-1.0米）总和
7.观众厅每座平均容积通常需6-10m³
8.观众厅每座平均面积宜在1.2-1.5平方米间
9.新建观众厅不应设置楼座
10.设置主席台观众厅，主席台面距第一排座席地面高度宜在0.3-0.6m间
1． h为银幕下沿中点到地面，h。为第一排观众座位地面离银幕画面下沿视点高度，w为银幕最大画面宽度
2． h。不宜大于1.5m，不应大于2.0m
3． 最近视距不宜小于w0.6倍，不应小于w0.5倍（第一排距银幕距离）
4． 最远视距不宜小于w1.8倍，不应大于w2.2倍（最终排距银幕距离）
5． 边座控制角不应大于45 ° 仰视角不宜大于40 ° ，不应大于45 °
6． 水平放映角不应大于3 ° 放映俯角不宜大于4 ° 不应大于6 °
7．

第二章、 设计依据及目标
2-1 设计依据
依据相关文件中用户各项要求；
设计参考中国现行相关国家标准或行业标准：
l GB50371-《厅堂扩声系统设计规范》；
l GB 4959-95 《厅堂扩声特征测量方法》；
l GBJ 76-84 《厅堂混响时间测量方法》；
l JGJ/T 16-92 《民用建筑电气设计规范》；
l ＧＢ／Ｔ3557－94《电影院视听环境技术要求》
l GB/T 14197-93 《声系统设备互连优选配接值》。
l ＧＢ／Ｔ15397－94《电影录音控制室、判定放映室及室内影院Ａ环、Ｂ环电声频率响应特征测量方法》，GB/T50314-《智能建筑设计标准》
l ＧＢ／Ｔ 4645－94《室内影院和判定放映室银幕亮度》
l GB/T50312-《建筑和建筑群综合布线系统工程验收规范》
l ＧＹ／Ｔ183－《数字立体声电影院技术标准》

2-2 设计目标
l 声场设计要满足ＧＹ／Ｔ183－《数字立体声电影院技术标准》
中电影扩声系统声学一级特征指标：
Ø 最大声压级（dB）：额定通带0.125~4kHz内大于或等于98dB
Ø 传输频率特征：以125~4000Hz平均声压级为0dB，在此频带内许可范围：-6dB~+4dB：63~125Hz和4000~8000Hz许可范围见图
Ø 传声增益（dB）：125~4000Hz平均值大于或等于-10dB
Ø 稳态声场不均匀度（dB）：1000Hz，4000Hz时小于或等于+8dB
Ø 早后期声能比（可选项）（dB）：500~Hz内1/1倍频带分析平均值大于或等于+3dB
Ø 系统总噪声级： NR-20

图表2. 会议类一级传输频率特征范围
主观评价指标：
Ø 语音清楚、音乐丰满；
Ø 声像定位正确，视听一致性好；
Ø 声场分布均匀；
Ø 声音音色“冷暖”得兼，解析力强，优美动听；
Ø 无声学缺点，整体平衡感好。

第三章、 设备选型
3-1 设备选型标准
目标一旦确定，最直接表现就是设备选型，我们根据本项目技术人员提出重视音色、重视科学、重视优异、重视安全要求；本着对工程、对用户负责和优质服务标准，我们选择了性价比高，质量好产品，设备选型要依据音视频汇报厅功效需求，选择适合本系统设备。
依据整个项目标规模定位及功效设想，确定扩声系统设备关键设计内容，并再次表现优化系统设计标准：
l 优异型标准——采取系统应该是优异、开放体系结构，充足考虑系统使用中科学性。
l 实用性标准——能够最大程度满足实际工作需要，把满足用户业务管理作为第一要素进行考虑，采取集中管理控制模式。
l 可扩充性、可维护性标准——要为系统以后升级预留空间，系统维护是整个系统生命周期中所占百分比最大，要充足考虑结构设计合理性和规范性，对系统维护能够在很短时间内完成。
l 经济型标准——在确保系统优异、可靠和高性能价格比前提下，经过优化设计达成最经济性目标。
l 选择国际著名器材，和有雄厚实力和绝对优异技术支持能力厂家、代理商，以确保设计指标实现、系统工作稳定可靠、售后服务快捷方便。
l 基础上选择同类产品中技术最成熟、性能优异、使用可靠产品型号，以确保器材和系统优异性、成熟性、稳定性。
l 选择高度智能化、高技术含量产品，建立系统开放式架构，以标准化和模块化为设计要求，既便于系统管理和维护使用，又可保持系统较长时间优异性

第四章、 系统设计说明
4-1 序言
此项目设计要确保当地会议通畅无阻，语言清楚，设计标准以GB 50371-厅堂扩声系统设计规范会议类扩声一级标准为目标，依据现代汇报厅扩声设计新理念，结合实际使用需要，系统组成以下：
会议发
言系统
调音台
处理设备
功放
音箱
演出话筒
其它声源
声源设备
控制和处理
声场设计
简易面板/电脑/中控触摸屏控制

图表3. 信号步骤图
扩声系统包含扩声设备和拾音设备两部分：
扩声系统通常全部从声场设计开始，然后再向后推进到功率放大器、声处理系统、调音台、直至话筒和其它声源。这种从后逐步向前推进设计步骤是十分肯定。因为声场设计是满足系统功效和音响效果基础，它包含扬声器系统选型、供声方案和信号路径等。只有确定了扬声器系统才能进行功率放大器驱动功率计算和确定驱动信号路径，然后再依据驱动功率分配方案深入确定信号处理方案和调音台选型等问题。.

4-2 系统特点概述
整个音频系统采取卓越会议系统和扩声系统，整个系统含有设备集成化、操作简单化、控制智能化等特点。
l 功效多样化：选择拜亚动力会议系统，含有丰富管理功效，含有多个会议模式，完善声控功效，摄像跟踪功效等等。
l 设备集成化：系统中BIAMP数字音频处理设备结合了多种音频处理和控制路由能力于一身，尤其是反馈抑制功效，轻松应对扩声啸叫问题。数字DSP处理功效可灵活配置，对不一样音源、不一样输出做不一样处理，更有针对性。系统搭建更简单，维护方便。
l BIAMP数字音频处理设备含有场景模式存放、调用功效，简易处理了汇报厅多种使用功效组合使用，而且能够结合简易美观而不简单达芬奇控制界面或简易墙面控制面板（尤其是美观触摸式控制面板），做到多种会议模式实现无人值守、又含有比调音台更简单更人性化控制界面。
l 选择了RH 带有复合圆锥号角专利技术扬声器，使得扩声音质更为自然好听，确保了汇报厅扩声品质（具体专利技术详见声场设计部分）。

4-3 会议系统设计
会议系统选型：
针对汇报厅扩声系统使用需求，从用户角度出发，选择会议系统时需要考虑一下几点：
1. 拾音话筒质量要好；
2. 需设有主席单元，主席含有优先权；
3. 可实现摄像跟踪；
4. 可设置不一样讲话模式，可经过外部设置控制会议进程；
5. 系统简单，操控方便。

依据以上要求，我们对国际各著名品牌会议系统进行了具体对比和综合分析，最终为本汇报厅选择了Beyerdynamic MCS 50系列智能型“手拉手”会议系统。
拜亚动力（Beyerdynamic）企业在德国西南部海尔布隆市，它诞生于1924 年，是一家俱有88 年生产历史世界著名麦克风生产厂家。
提起拜亚动力麦克风、耳筒和其它音频产品，专业音响界几乎无人不知、无人不晓，老一代音响教授们对于拜亚动力麦克风更是情有独钟，因为在50年前，拜亚动力麦克风几乎垄断了全世界麦克风市场，拜亚动力意味着高端和高质量。
Beyerdynamic 会议系统产品线十分丰富完善，来自德国严谨工艺造就了完美音质享受。
MCS 50杰出特征：
● 拜亚动力话筒含有独一无二品质
● 高品质、坚固外壳，备有高品质Nextel 表面抛光设计
● 时尚外型，依据需求，可选择移动式、嵌入式、暗藏式设计，话筒单元带有或不带扬声器，可满足不一样场所使用
● 话筒含有自由可调鹅颈，“正在讲话”状态指示灯
● 总线插头系统，应用于快速安装和拆卸，能够很方便、快捷操作连接了多达32/64 只话筒单元控制主机；简单线缆管理—固定或可移动线缆
● 控制软件提供一个专用用户界面
● 含有RS 232 接口，支持PC 和媒体控制单元触摸屏进行会议管理；数字控制，更高可靠度
● 能将现有媒体设备整合到系统中
● 可经过连接独特steno-s 会议录音软件进行

Ø MCS 50系统连接示意图：
MCS 50系统有两种连线方法：第一个是控制器后面麦克风单元之间经过单线标准经过带有Sub-D接头连接线来连接。第一个麦克风单元直接连接在MCS 50控制单元上，第二个麦克风单元则和第一个相连，依次类推，MCS 50/32控制单元最多能够支持32个麦克风单元相连，而MCS 50/64控制单元则最多能够支持64个麦克风单元相连（两根线）。
第二种方法是连接在CA 1513分配器上。第一个分配器经过CA 1502系统连接线直接连接至MCS 50控制单元上。分配器上能够连接两个麦克风单元。接下来分配器或最终一个麦克风单元则连接在分配器第三个输出接口上。
线长：连接线总长不超出300米；每根分线最长5米。

图表4. 单线连接

图表5. 分线连接

4-4 声场设计
Ø 设计需求
此汇报厅面积约300平米，关键作为会议厅用。设计时关键考虑音响扩声部分，扩声要能够实现汇报厅人声清楚还原，高保真地将声音播放给厅众是汇报厅必备条件。
Ø 音箱部署方法类型
音箱部署目标：使全部观众席上声压级分布均匀。多数观众席上声源方向感良好，即观众能听到扬声器声音和看到讲演者在方向上一致（也就是声像定位）；控制声反馈和避免产生回声干扰。依据此汇报厅使用功效和实际场地特征，为确保厅堂内扩声系统正常运行时有尽可能高声压级和全场声压级均匀，我们设计将扬声器部署左右主扩+辅助+讲台返送扩声方法。
Ø 音箱选型
扩声系统在确保能够提供符合国家技术标准要求声压级、传声增益、声场不均匀度客观指标下，还努力争取表现有适宜响度；中高频层次分明，清澈嘹亮，中音浑厚有力，优美动听，低音丰满柔和有弹性、有力度主观效果。而达成这一效果，在整个扩声系统中，音箱是第一位。
针对建筑结构特点，我们认为优异扩声单元除了能向观众提供高品质音色外，还必需和建筑风格相协调，能确保建筑整体美，对大厅这个扩声场所而言，音箱外形和重量直接影响到整个建筑物结构。依据实际场所场地特征，再结合其使用功效，在音箱选择上我们设计统一采取Renkus-Heinz品牌音箱，该音箱特点关键是声音层次清楚，极高还原度，其声音自然逼真。
音箱选型也讲究品牌影响力，RENKUS-HEINZ成立于1979年，是全球顶尖专业音箱品牌。产品广泛应用于体育馆、剧院、夜总会、俱乐部、文艺中心、音乐会等场所。在美国专业音箱杂志进行调查中，RH音箱在美国体育场馆应用销量排名第一，在演出场地应用销量排名第三。
RENKUS-HEINZ音箱不仅在国际市场上有着骄人成绩，在中国也已在很多大型场地得到了广泛应用，树立了很多有说服力样板工程，比如：五棵松体育馆、云南红河洲体育场、哈尔滨会展中心，嘉兴大剧院，循道卫理综合教会，香港九龙地铁广场，香港百乐门宴会厅，中国建设银行嘉兴支行，澳门渔人码头专题公园，西藏文化厅藏戏艺术中心剧场，CCTV中视传媒，北京计划馆，杭州市康侨汽车城，昆明机场，香港赛马会场，上环文娱中心展览馆等，在这些不一样类型，不一样大小场地中，RH音箱全部提供了最为优质扩声环境，不愧为世界一线品牌精品音箱。
本系统中，我们选择了带有复合圆锥号角专利CFX系列扬声器作为主扩声扬声器。其关键专利以下分析：
复合圆锥号角结构（Complex Conic Topology）,这是数十年来设计号角最新方法，低失真、无染色，其优越性已在世界范围内取得公认。
复合圆锥号角技术是采取球形扩散声学原理，替换传统矩形漏斗式号角。这是因为复合圆锥号角技术提供恒定（指向）波束宽度和指向性全部比传统矩形漏斗式号角出色，关键反应在: 传统矩形漏斗式号角在各频率指向性是不一致，其中号角中低频指向性为垂直椭圆，中低频指向性为水平椭圆，而中高频指向性为圆角棱形，使整个高音号角辐射区中只有部分指向性是一致。复合圆锥号角在各频率指向性是完全一致，其中高音号角中低频、中低频和中高频指向性一致均为水平椭圆，使整宽范围辐射区含有愈加好指向性和愈加好辐射区，使扬声器有效覆盖范围内，能够得到跟完美音质。
Ø 主扩声设计
左右声道扬声器，于讲台前方离地4米处吊挂。选择RENKUS-HEINZ CFX121（12寸两分频扬声器）两只。CFX121-8在轴向一米处最大声压级为128dB，从扬声器到最远听音区距离约18米，依据声压级在空气中传输衰减特征（距离增倍，声压级衰减6dB），单只CFX121-8到最远听音区声压级能够有103dB(约衰减25dB，128dB-25dB＝103dB)。所以，加上另一只扬声器功率叠加对声压级影响（增加3 dB）和厅内混响加强作用（3dB），主扩扬声器组到室内最远听音区声压级能够达成大于98dB，超出gb 503371-《厅堂扩声系统声学特征指标》中“会议类扩声系统声学特征指标”声学特征指标一级标准要求。（音箱具体参数见第五章）
具体扬声器覆盖以下图所表示：

图表6. 汇报厅音箱声线覆盖图
Ø 返听设计
讲台上声场也不容忽略，台上声场直接影响到台上领导人、主持、或嘉宾讲话时听感，声场优良能够使得她们讲话舒适，声场不良直接影响到她们发挥和情绪。所以，讲台虽小，但仍提议单独设计返听扬声器，直接对讲台区扩声。选择了RENKUS-HEINZ CFX121M扬声器两只，放置于讲台前两侧地上。

Ø 辅助音箱设计
因为该厅较长，那么依据声音在空气传输衰减特征，到了中后场，直达声场就会变弱，混响声作用也就会越大，那么语言清楚度就会降下来，所以为了提升语言清楚度，就要加强中后场直达声能量，最直接最方便方法就是在中后场加上辅助扬声器，所以我们配置了RH CFX81于观众两侧安装，直接处理了以上问题，使得整场声场愈加均匀，语言清楚度得到提升。这么设计只要调试适当，能够在保持声像定位正确基础上，整场声场均匀度和语言清楚度得到最有效提升。

4-5 功放设计
根据扬声器厂家对功率放大器优化配置要求，同时考虑到功放到扬声器之间连线电阻对阻尼影响，此次扩声系统设计所采取是CAH厂家研发MA系列高品质功率放大器驱动。功放选配标准依据所推进扬声器承受功率，来确定所要匹配功放输出功率。使整个系统含有充足动态范围和功率余量，确保功放和扬声器均能安全工作且音色纯正不失真。
本系统中扬声器动力系统采取了单通道驱动标准，使得扬声器性能能够得到最好发挥。我们配置时功放和音箱功率比是1.2~1.5 ：1，以确保扬声器在安全稳定和大动态工作状态。

4-6 周围设备设计
音频处理步骤在扩声系统中占有很关键地位，它能够使我们扩声系统达成完美扩声效果。周围设备是对声音信号进行加工处理设备，它在扩声系统中关键作用是美化和修饰声音，使听众得到满意听觉效果和美享受。不过，声音信号经过音响设备统计、放大、处理并进入声场后会产生多种损失，加之多种声源本身声音质量也并不一定十分优异，所以还音时，假如不对声音信号加以处理，声音效果就不会很理想。以前传统模拟处理器搭建起来很地繁琐，线材连接也很繁杂，这么给整个扩声系统带来了不稳定忧患，不能确保扩声系统正常运作。而且，模拟线路传送音频信号在远距离传输中衰减很大，使得扩声系统信噪比严重下降。
所以，音频处理部分，我们期望采取成熟数字技术和模拟技术给合方法，确保整个扩声系统能良好稳定工作。

Ø 调音台设计
调音台能够说是整个音频系统中央枢纽，所以我们必需为其选则优势产品。依据用户项目造价要求，对适合本项目标多种品牌调音台做性能上对比推敲，最终决定选择美国品牌CAH 调音台。
该款调音台继承CAH调音台优良传统同时又有新突破。每路通道全部配置经过改良话筒前置放大器、重新设计混音总线和经过优化有源EQ。PRO-204含有多个优异功效，操作更灵活。
其含有以下特点：
l 16路单声道话筒/线路输入、4路立体声线路输入
l 内置24 bit/48kHz USB接口，可做Mac或PC立体声录音和播放
l 4路带高阻输入特制通道(1-4通道)
l 4路立体声线路通道(经过TRS接口)
l 4路总线
l 4路辅助发送
l 3频段均衡器带中频工作点扫描(立体声通道为3段固定波段)
l 48 V幻像电源
l 每通道电平设置和削波LED灯指示
l 每通道静音和监听LED灯指示
l 每路总线电平单独排灯指示
l 2立体声辅助返回
l 左/右+单声道输出
l 内置呼叫通道

Ø 均衡器设计
基于讲台区扩声对讲台拾音影响最大，距离较近，轻易产生啸叫，所以为了预防不良声场缺点，同时确保现场高实操性，所以我们在舞台区扩声音箱前级加模拟均衡器，选择CAH EQ-3130L双31段均衡器两台。均衡器作用就是经过提升或降低某各频率段增益来美化声音、寻求啸叫点、抑制啸叫、降低因前期建筑声学缺点而造成声场缺点。这里采取模拟图示均衡器关键作用是能够愈加直接地、方便地、操作愈加人性化地对舞台扩声进行声场频响调整。
Ø 处理器设计
BIAMP企业总部在美国俄勒冈州比弗顿，以提供和发明高质量智能音频处理方案而享誉全球。
作为全球著名专业音频电子产品领域领导厂商，作为全球DSP处理领军企业，BIAMP拥有广播级高品质声音、强大DSP处理能力，涵盖音频处理所需全部功效、丰富齐全产品线、高稳定和可靠性、和支持网络管理和网络分布式布署统一布署能力。
BIAMP企业产品享受很高赞誉，在国际信息化产业联盟ICIA公布最好系统集成固定安装类产品大奖中，BIAMP企业产品被权威期刊评为“最好DSP处理大奖”。30多年来，BIAMP企业致力于音频处理系统研发和制造。产品成为各类应用场所首选——法庭、政府部门、商业、教育机构、教堂、远程通讯等。 不管多大挑战工程项目，在这里总能找四处理方案——从BIAMP优异数字音频平台到值得信赖调音台和功率放大器。
BIAMP案例（中国）：
酒店类：
深圳东部华侨城茵特拉根酒店
北京威斯汀大酒店
北京利兹卡尔顿酒店
南京索菲特钟山高尔夫酒店
成全部洲际大饭店
深圳福田香格里拉酒店
丹东皇冠假日酒店
上海香格里拉酒店
宁波香格里拉酒店

多媒体会议室类
中国银行总行
上海中国平安全国后援总部
上海三星电子会议室
江苏省海事局
中国石油集团企业会议室
深圳市司法局
总参通讯部外事会议中心
深圳市人大
北京市公安局指挥中心
中关村科技园区管理委员会
北京国华投资大厦
北京城市应急指挥中心
西昌卫星发射中心

剧场类
中国京剧院-梅兰芳大剧院
解放军歌剧院上海宝山剧场
上海宝山剧场

场馆类
中国残疾人奥林匹克运动管理中心
沈阳奥林匹克体育中心体育场
安徽合肥体育中心体育馆
武汉体育中心体育馆
中国残疾人体育综合训练基地
新疆体育中心体育场
河南省体育中心体育场
广州白云会展中心
本方案中，关键音频矩阵控制和处理设置，我们选择了美国BIAMPAudiaFLEX CM网络型数字音频媒体矩阵。
BIAMP基于生产音乐器材背景和对声音热爱,对声音是有很高要求,同时也把这么要求应用到Biamp全部产品中.而且把高品质声音作为产品生产第一位.其应用范围很广，包含政府、学校、公交，和视频会议系统、体育场馆扩声工程，并享受很高赞誉，在国际信息化产业联盟ICIA公布最好系统集成固定安装类产品大奖中,BIAMP企业产品被权威期刊评为“最好DSP处理大奖”。

Audiaflex是音频工程师领域中数字产品新标准，和前一代Audia产品相比，Flex保持了DSP处理功效强大，软件简单好用特点，并在输入输出接口方面改用了插卡式结构，配置愈加灵活。机箱一共可容纳12块插卡，每块插卡为2路输入或2路输出，另有回声消除卡、电话耦合卡、网络电话卡和功率放大器卡。用户可依据需要自由选择插卡数量和类型，只要不超出插卡总数限制，任何组合，Flex全部能支持。Flex机箱有带或不带CobraNet网络音频信号接口两款设备，满足用户联网使用或单机使用不一样需求。
使用时，用户先在电脑上用随机提供软件进行设计，从软件上丰富产品库中选择需要模块，用搭积木形式完成系统设计，然后将设计图下载到Flex主机中，主机就能够进行复杂而功效强大音频处理。对Flex控制能够经过电脑软件、Biamp遥控面板或AMX、Crestron等流行中控系统完成。

产品特点：
l 最多24路输入输出接口，每块板卡提供2路信号，另有回声消除卡、电话耦合卡、网络电话卡和功率放大器卡可选，机箱有带或不带CobraNet网络音频信号接口两种可选。
l 软件可显示完整音频系统设计（多台主机可在一张设计图上反应）
l 经过电脑进行系统设计和控制
l 可经过RS-232串行口遥控
l Biamp提供音量控制模块和程序控制模块备选
电话、远程会议功效时，配置回声抑制输入卡，轻松处理电话会议网络回声问题。
l 设计软件中自带检测工具
l 可经过以太网进行遥控
l 含有多级密码保护功效
l 系统设计灵活，功效强大
l 经过CE和UL/C-UL等认证体系

软件中处理模块库关键包含：
l 调音台：标准调音台、自动调音台、矩阵调音、调音台联动模块和房间组合模块
l 均衡器：图形均衡器、参量均衡器、反馈抑制器
l 滤波器：高通滤波器、低通滤波器、谐振滤波器和相位校正滤波器
l 分频器：2分频、3分频和4分频
l 动态处理：自动电平控制、压限器、优先器、环境噪声赔偿德国功效
l 矩阵：2x4到56x56
l 延时：0到毫秒
l 控制模块：音量、相位开关、哑音、程序预设好逻辑控制
l 电平表：信号检测、峰值表和均方值表
l 信号发生器：纯音振荡、扫描、粉噪和白噪
l 检测工具：幅度畸变、相位畸变

4-7 其它音源设计
在音源部分，考虑汇报厅除了会议讨论讲话拾音以外，还有机动拾音要求，如其它没有讲话单元座位人员讲话拾音、指挥演讲时候拾音（需在讲台上走动，不适合拾音有线会议拾音话筒）等等，为用户配置了一套CAH 3650D 无线U段双手持话筒。无线话筒设计瓶颈是其稳定性，CAH U-3650D因为采取了相位锁定频率合成技术，从而确保了无线话筒稳定性。而且最多能够有100个频段选择，在实际使用中更能随心所欲去选择适宜通道。
同时配置了一台先DENON专业DVD机，实现汇报厅背景音乐优美播放。而在对会议讨论录音上，我们配置了一台TASCAM 录音机，实现高品质会议录音。

第五章、 关键产品参数
扬声器参数
RENKUS-HEINZE CFX121 （12寸全频扬声器）
技术参数：
型号
CFX121
频率（HZ）
70-18k
声压级（prog/peak）
125/128dB
覆盖角度
90ºHx60ºV
尺寸（宽*高*深）(cm)
40X58.7X36.8
重量（kg）
23.8
功率（prog）W
500W/4Ω

RENKUS-HEINZE CFX121M （12寸全频扬声器）
技术参数：
型号
CFX121M
频率（HZ）
70-18k
声压级（prog/peak）
125/128dB
覆盖角度
90ºHx60ºV
尺寸（宽*高*深）(cm)
40x58.7x36.8
重量（kg）
23.8
功率（prog）W
500W/4Ω

功放参数
CAH MA-250
技术参数：

技术规格
参数
技术规格
参数
型号
MA-250
隔离度
70dB
输出功率
250W×2（8Ω），400W×2（4Ω）
开机冲击
4mV
桥接输出
700W（8Ω），1000W（4Ω）
关机冲击
5mV
输入灵敏度
0.775V
输入阻抗
＞20K/＞10K
信噪比
95dB
阻尼系数
300
频响
20Hz-20KHz
尺寸（W×D×H）mm
550×515×165
总谐波失真度
0.03%
静重
17Kg
信号残留音
0.3mV

CAH MA-450
技术参数：

技术规格
参数
技术规格
参数
型号
MA-450
隔离度
65dB
输出功率
450W×2（8Ω），720W×2（4Ω）
开机冲击
4mV
桥接输出
1350W（8Ω），W（4Ω）
关机冲击
5mV
输入灵敏度
0.775V
输入阻抗
＞20K/＞10K
信噪比
95dB
阻尼系数
450
频响
20Hz-20KHz
尺寸（W×D×H）mm
550×515×165
总谐波失真度
0.03%
净重
23Kg
信号残留音
0.4mV

会议系统设备参数
拜亚动力 MCS 50/32 (E)会议系统主机

MCS 中央控制器，最多支持32/64 个代表单元
MCS 控制主机是系统心脏。它能控制最多32 或64 个话筒单元（由版本决定），话筒单元能够经过不一样操作模式来进行管理：手动模式、替换模式或请求模式。请求模式能够经过控制软件或媒体控制来实现外部管理。
经过两个多功效按键或经过MCS 控制编辑软件可很简单对整个系统进行配置和控制。系统含有很大灵活性，能够把如混音器、录音机等外部设备整合到系统中。当然，也能够连接会议录音软件steno-sTM 进行录音。
技术规格：
● RS 232 插座：用于外部个人电脑或媒体控制系统
● RS232 接口：在前面板，用于连接电脑进行系统设置
● 话筒线路1：15-pin Sub-D 插座，最多32 个话筒
● 话筒线路2：15-pin Sub-D 插座，最多32 个话筒（只MCS 50/64 有）
● 显示：背光液晶显示器，2 行，16 个字符
● 开关按键：ON/OFF 开关；一个复位键用于用户特殊调整；一个最大工作话筒数量键显示已开启话筒数量；一个复位键用于恢复到厂家初始设置。
● 音频输出：XLR，公座，平衡式，不接地，1.55V(+6dBm)
● 音频扩展输入：XLR，母座，1.55V(+6dBm)，非平衡式
● 音频输入：XLR，母座，250mV，可调-40db，平衡式
● 音频录音输出：RCA，250mV(-10mV)，非平衡
● 外形尺寸（长x 高x 宽）：19”外壳，2U 高（440x88x310 毫米）
● 重量：4.85 千克

拜亚动力 MCS 523（移动式主席话筒单元）

MCS 523主席麦克风有一个麦克风按钮、一个优先按钮和一个清除按钮。清除键可终止全部代表机讲话状态，优先键可让主席打断全部讨论进行讲话，并在讲话结束后恢复刚才讨论状态。麦克风按钮操作麦克风正常开关。主席不受已开启麦克风数量限制。使用优先按钮，主席能够参与讨论或依据系统配置将已开启代表用麦克风装置设置为静音或清除。使用清除按钮，能够关闭全部已开启代表用麦克风装置。麦克风“准备讲话”状态经过麦克风按钮上红色光环和绿色LED显示。一体化扬声器提供了最好声音清楚度。假如和会者开启麦克风，则扬声器将自动关闭。
主席机特征：
- 高质量鹅颈式麦克风（包含口水罩）
- 鹅颈光环亮表示“准备讲话”状态
- 3个按钮（优先、麦克风、清除）
- LED显示麦克风开启或关闭
- 内置扬声器
- 音量控制可调整扬声器音量
- DIP开关，为麦克风装置提供地址或编程
- 3.5mm 迷你插头输出
技术参数：
- 音频-频率响应：80HZ至19，000HZ
- 音频-输出(+6dbm)：平衡，麦克风线
- 音频-输出(-10dbm)：失衡，微型插孔(3.5 毫米)
- 限幅器：填补不一样距离讲话所带来差异，不可关闭
- 扬声器：宽频，内置扬声器
- 双色LED麦克风按钮：绿色：麦克风开启/红色：请求讲话
- 5 DIP-调整开关(1至5号)：麦克风单元地址（二进制）
- 连接：1根3米长电缆，带有15-pin Sub-D插头，麦克风线
- 1个15-pin Sub-D插孔，麦克风线
- 1个 微型插孔(3.5毫米)，文档输出
- 外形尺寸(长×高×宽)：155×52×190毫米
- 重量(带连接电缆)：1500克
- 颜色：Nextel®涂层，石灰色
功效键：
- “一般”优先：全部开启代表单元被关闭，以后再开启
- “静音”优先：主席单元开启时全部开启代表单元将被关闭。主席机一停用，之前被激活麦克风将重新开启
- “清除”优先：关闭全部代表单元，并在主席单元关闭后再开启

拜亚动力 MCS 521（移动式代表话筒单元）

MCS 521代表用麦克风装置外壳上有一个麦克风按钮，和会者能够用来开关麦克风，麦克风收音薄膜下面红色光环和在基座绿色LED显示麦克风“准备讲话”状态。在“请求讲话”模式下，麦克风按钮能够开启“请求讲话”功效。外壳上红色LED表示已确定“请求讲话”。当麦克风装置由操作员经过PC或媒体控制系统开启时，LED颜色变成绿色。假如再次按下麦克风按钮，代表就能够清除“请求讲话”模式。一体化扬声器提供了最好声音清楚度。假如和会者开启麦克风，则扬声器将自动关闭。
代表机特征：
- 高质量鹅颈式麦克风（包含口水罩）
- 鹅颈光环亮表示“准备讲话”状态
- 麦克风按钮用于开关麦克风装置，或“请求讲话”
- 双色LED，用来表示麦克风开启/“请求讲话”状态（红色表示确定“请求讲话”，绿色表示麦克风装置已打开，并“准备讲话”）
- 内置扬声器
- 音量控制可调整扬声器音量
- DIP开关，为麦克风装置提供地址或编程
- 3.5mm迷你插头输出
技术参数：
- 音频-频率响应：80HZ至19，000HZ
- 音频-输出 (+6dbm)：平衡，麦克风线
- 音频-输出 (-10dbm)：失衡，微型插孔(3.5毫米)
- 限幅器：填补不一样距离讲话所带来差异，不可关闭
- 扬声器：宽频，内置扬声器
- 双色LED麦克风按钮：绿色：麦克风开启/红色：请求讲话
- 5 DIP-调整开关(1至5号)：麦克风单元地址（二进制）
- 连接：1根3米长电缆，带有15-pin Sub-D插头，麦克风线
- 1个15-pi
