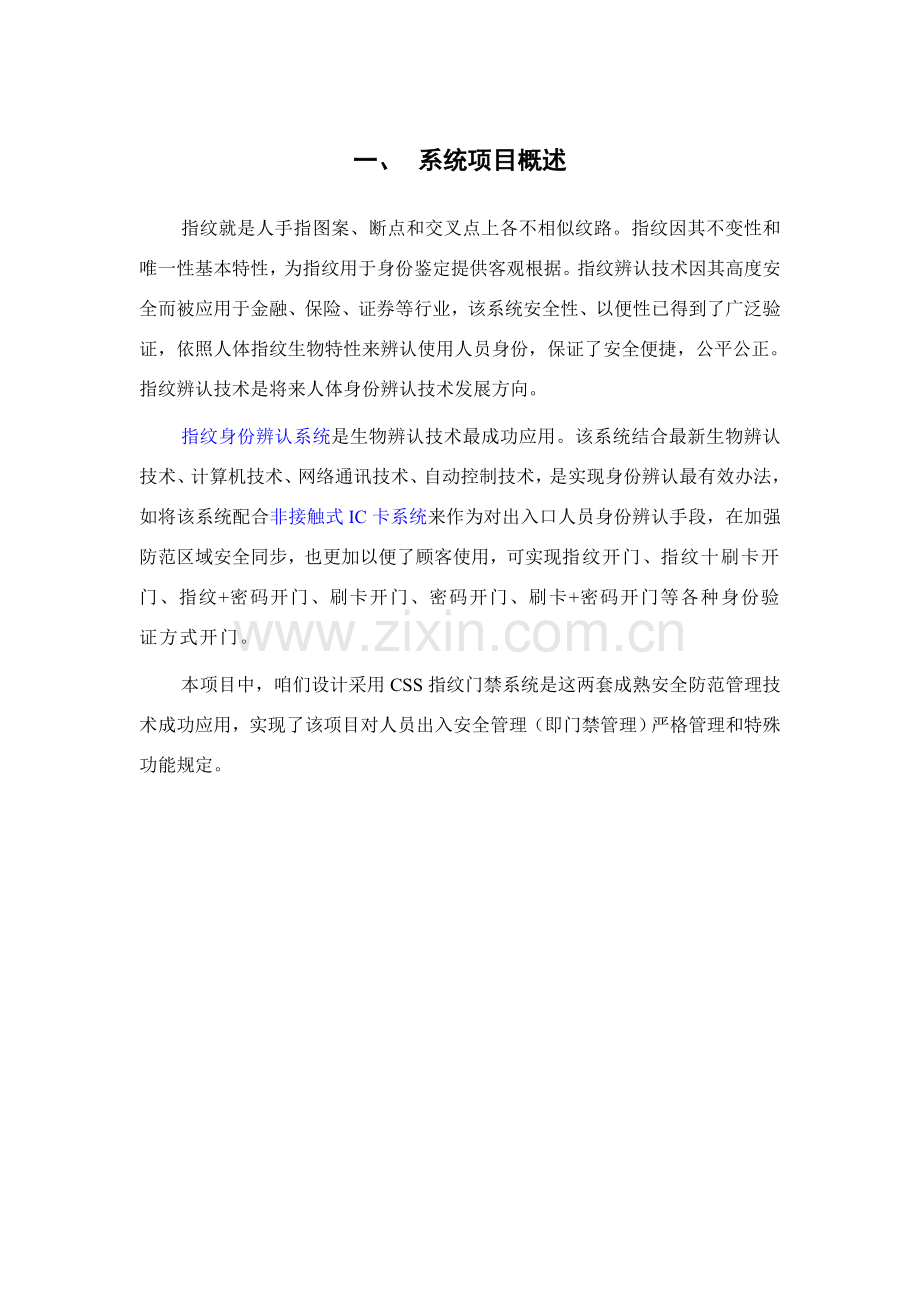

一、 系统项目概述
指纹就是人手指图案、断点和交叉点上各不相似纹路。指纹因其不变性和唯一性基本特性，为指纹用于身份鉴定提供客观根据。指纹辨认技术因其高度安全而被应用于金融、保险、证券等行业，该系统安全性、以便性已得到了广泛验证，依照人体指纹生物特性来辨认使用人员身份，保证了安全便捷，公平公正。指纹辨认技术是将来人体身份辨认技术发展方向。
指纹身份辨认系统是生物辨认技术最成功应用。该系统结合最新生物辨认技术、计算机技术、网络通讯技术、自动控制技术，是实现身份辨认最有效办法，如将该系统配合非接触式IC卡系统来作为对出入口人员身份辨认手段，在加强防范区域安全同步，也更加以便了顾客使用，可实现指纹开门、指纹十刷卡开门、指纹+密码开门、刷卡开门、密码开门、刷卡+密码开门等各种身份验证方式开门。
本项目中，咱们设计采用CSS指纹门禁系统是这两套成熟安全防范管理技术成功应用，实现了该项目对人员出入安全管理（即门禁管理）严格管理和特殊功能规定。
二、 系统设计
通过对该项目现场实际状况分析，仔细研究该工程图纸，咱们做出如下门禁系统设计：
1、 系统构造构成：
本方案设计X个门都安装指纹门禁。指纹门禁管理系统由指纹机（可选：含读卡器）、门禁控制器、电锁、出门按钮、门磁、通讯转换器、门禁管理主机和门禁管理软件等构成。

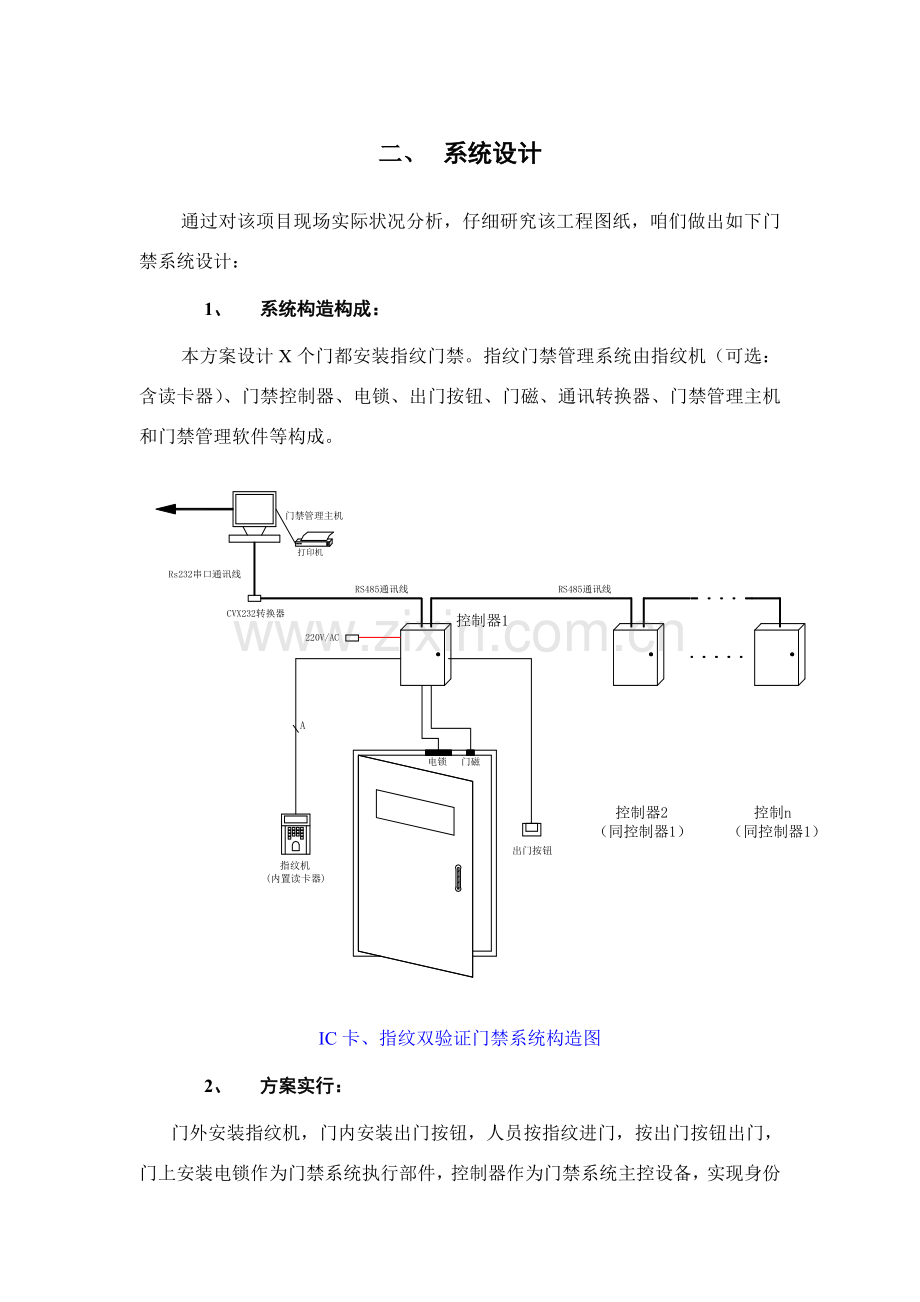

IC卡、指纹双验证门禁系统构造图
2、 方案实行：
门外安装指纹机，门内安装出门按钮，人员按指纹进门，按出门按钮出门，门上安装电锁作为门禁系统执行部件，控制器作为门禁系统主控设备，实现身份验证、权限判断及实现门禁系统控制、报警和联动逻辑功能，门上安装门磁作为门状态监测装置，系统通过控制器上辅助信号输入点和联动输出点与闭路监控，防盗及消防报警等其他系统实时通讯和协调联动。
系统设立一台管理主机（PC），放置在智能监控中心；在管理主机上安装门禁管理软件，负责对整个门禁系统维护管理；控制器安装在在门点附近，通过RS485总线方式联接到监控中心门禁管理主机。
CSS门禁系统可管理64个网络组，每个网络组可管理64个子网主机，每个子网主机可提供16条RS485总线，每条RS485总线可连接32个（理论值64个）控制器，每个控制器最多可管理4个门禁点，整个系统可管理8,388,608个门禁点，完全可以满足本系统后期扩展需要。
3、 方案实行：
咱们设计采用CSC101或CSC202指纹机配合ACM68系列门禁控制器实现双验证门禁管理。在这些门点外面距离地面1.4米处安装内置IC卡读卡器指纹器；对有权出入这些门点人员统一采集指纹数据，为保证员工手指受伤时仍能正常出入，每名员工采集2枚指纹信息，另一枚做备份，采集指纹数据同步，录入员工基本资料；在以上场合办公员工、领导可采用读卡、指纹或指纹+读卡等各种方式实现身份确认，进、出门点。为以便领导使用，咱们可设立领导为读取指纹方式，不需读卡。
4、 身份验证模式
为以便顾客使用，加强安全保安，咱们设立整个门禁系统可依照需要采用四种方式工作：
1) 读卡+指纹双验证模式：
如图所示：

IC卡、指纹双验证门禁系统工作流程
员工将自己IC卡在读卡器前读卡后，系统判断该卡权限，如为有效卡且在有效通行时间段内，员工在指纹机前录入指纹再次确认身份，系统鉴定与该IC卡持有人为同一人后，打开该门放行，如不为同一人，则不会打开门，同步系统自动通过声光报警器报警；
2) 读卡身份验证模式：
员工将自己IC卡在读卡器前读卡后，系统判断该卡权限，如为有效卡且在有效通行时间段内，则该门点自动打开，不需要再录入指纹；如该卡为无效卡，则门点不会打开，同步系统自动通过声光报警器报警；
3) 指纹身份验证模式：
员工在指纹机前录入指纹，系统确认该员工与否有权限进入该房间且在有效时间段内，如有权限进入，则打开该门放行，如没有权限进入或不在有效时间段内，则不会打开门；
4) 密码+指纹身份双验证模式：
员工在指纹机键盘上敲入密码，然后录入指纹，系统确认密码和事先登记在指纹机里该枚指纹相应密码一致，才干开门。
这四种工作模式可在门禁管理软件中非常以便地互相切换。
5、 员工门禁权限管理：
在门禁管理系统里，事先依照员工工作性质、职务等状况设立其通行权限和时间段，此员工只有在有权限进入且在有效时间段内才干读指纹进入；例如：咱们可设立第一道门所有人任何时间都可进入，第二道门则只有某些人员在指定期间段内才可以进入；通过顾客门禁时间组设立，还可对员工进行分类别时间段管理：领导及系统管理员可每天24小时进出，普通员工只容许上班时间（例如8：00~18：00）进出；普通保洁人员只容许清洁时间（例如09：00~11：00）进入门禁点；通过这种积极防范，可防止无关人员非法进入；

6、 消防联动功能设计：
当发生火灾并得到保安确认后，值班保安可在管理主机上打开需要打开通道门以供人员逃生，也可通过控制器输入端采集到火灾报警系统报警信号，自动打开所有事先设立好门（如消防通道门）。
为保障安全，消防通道门咱们采用断电打开型电锁，当发生火灾时，虽然非消防电源被切断，一卡通系统没有电源状况下，电锁也能自行打开，供人员逃生；恢复通电后，门锁自动锁上。
7、 门禁系统与闭路监控系统联动功能设计：
配合安装在门禁现场闭路监控摄像机，可实现对门点异常状况图像抓拍、监视功能：当某门发生异常状况如门被撬，系统在向监控中心发送报警信号同步，可及时联动该门附近闭路监控系统对该门进行跟踪抓拍，以便监控中心值班保安及时理解现场实际状况以便采用防范办法。

8、 门磁报警功能设计：
为充分保障系统安全，防止非法人员闯入，咱们设计了门磁报警功能。在所有门禁点门上安装门磁开关，作为门状态检测设备，当有合法顾客读卡进入，门磁不会发送报警信号，当有人非法闯入（如撬门进入），则门磁及时向系统发送报警信号,管理主机显示屏上可及时闪烁显示报警门点地址、状态等信息（电子地图和表单两种形式），以提示值班员及时采用防范办法

9、 防盗报警功能设计：
门禁管理系统可实现五种方式布防和六种方式撤防：迅速布防、卡布防、密码布防、预定期间组布防（自动布防）、远程布防；普通顾客门禁卡撤防、“撤防卡”撤防、“密码”撤防、“挟持密码”撤防、预定期间组撤防、远程撤防；
10、 多卡开门功能设计：
依照需要，可将门设立为多卡开门模式：只有两个人依次读指纹或卡后，门才干打开，一种人不能开门。可设立2-8人。
11、 电子地图功能设计：
考虑到保安人员普遍对电脑不是很熟悉，为以便监控中心值班人员操作，咱们设计采用直观、形象电子地图功能来实现门禁系统操作和监控管理，值班员通过在电子地图上用鼠标点击某层门禁点，即可实现开门、关门等操作，门状态信息、报警信息也可通过电子地图实时直观地显示出来：

12、 门禁管理软件功能：
Ø 人员出入权限管理：通过对门各种状态（休眠、常开、安全、密码、APB、密码APB）分时段设立和员工门禁权限、时间段设立，实现对所有门禁防范区域分级、分时段通行权限管理，每扇门可设立15组门状态时间组，2组将来一周暂时时间组，7组一年365天特殊时间组；每个员工可指定31种进出门时间组，每组可设立7个不同步间段；IC卡可设立长期卡和暂时卡；所有门禁权限可统一设立、一次下发到所有门；

Ø 实时显示、记录所有事件数据；读卡器读卡数据实时传送给管理系统，可在管理中心电脑中及时显示出来；可显示事件类型：正常进门、正常出门、非正常时段读卡、无效卡读卡、门开超时、非正常开门（被撬）、控制器离线等；可显示信息内容涉及：持卡人姓名、卡号、所属部门、照片、时间、门点地址等并如实记录且记录不可更改，如浮现异常事件会及时报警（有报警声提示），并能通过人名、卡号、进出时间进行检索、查询；

Ø 依照各门点功能规定，可在软件中设定首卡开门模式、多卡（2-8张）开门模式、超级密码、卡+密码等功能；

Ø 在控制中心，拥有权限管理人员，对各门点均可进行直接开/闭控制；运用CSS系统独特电子地图功能，可实现直观、形象各种联动控制，如对门锁、闭路监控摄象机、消防设备等控制；

Ø 系统充分考虑安全性，可设立不少于12个操作员并设立不同密码，系统操作员可以分为各种级别，级别低操作员只能对信息进行监视，而级别最高操作员可以对系统内任何权限进行修改。
三、 指纹IC卡门禁管理系统特点
1、 内置MIFARE非接触智能IC卡指纹器
CSC202-2可以选取装配知名菲力浦公司出品MIFARE非接触智能卡读卡器（MIFARE 是遵循ISO 14443 A 原则制定，用于非接触智能卡界面平台）。选用此功能，使用者除了可以用常规办法，还可同步使用智能卡，每个使用者会拥有一张储存其资料智能卡，这些资料涉及：使用者姓名、公司及编号、指纹资料等。
2、 先进通讯方式
使用以太网和TCP/IP合同连网独立型指纹门禁机，可以使用既有网络资源，更高网络传播速度，更高稳定性和安全性及可操作性。
3、 可脱机工作
指纹门禁机和管理主机兼容性好且管理功能强大，指纹信息存储在终端顾客，在网络连通和断开状况下都可以正常使用，管理系统关机或者死机不影响终端使用。
4、 解决功能更强大、更迅速度 更多指纹存储量
系统采用ARM9 200MHz解决器，64MB Flash、32MB SRAM。整个系统更加稳定可靠，无后顾之忧，指纹存储容量更大（脱机状态单机存储最多件顾客指纹数据）；每个顾客（ID）可以输入1-2个指纹，顾客使用更以便和灵活，管理更有效。
5、 提供WIEGAND26 输出，合用面广
指纹验证成果提供通过WIEGAND 26输出到专业门禁控制器，适合既有指纹门禁又有IC卡门禁，但不想使用两套管理系统场合使用。
四、 考勤功能扩展建议
由于本方案设计门禁系统是整个智能一卡通系统构成某些，因而，系统扩展性强，针对本项目，建议在以上系统基本上，增长考勤管理系统。
考勤系统负责公司员工上下班考勤记录工作；采用CSS考勤管理系统，可实现员工考勤数据采集﹑信息查询和考勤记录过程自动化，完善人事管理当代化，代替了以往人工签卡﹑打卡，以便管理人员记录﹑考核各部门出勤率，精确地掌握员工出勤状况。针对本项目，仅需在既有门禁系统上增长考勤管理软件，不需另增设备，即可实现考勤功能；员工通过读卡和录入指纹进入公司后，考勤数据就已经自动采集，系统自动解决有关考勤数据，生成报表。

五、 Net King系统技术优势

深圳市科松电子有限公司是国内最早研制开发非接触式一卡通产品厂家之一（成立于1994年），产品成熟，技术领先，具备全面迅速维护保养和后续服务体系，信誉卓著，有大量成功应用案例。特别是、、、、、、、持续八年被《安防&自动化》评为中华人民共和国十大安防品牌之一，并始终保持民族品牌前三名。
作为当前一卡通技术发展最具代表性产品，该公司自主开发Net King 系统大量采用当前国际最前沿电子技术和软件设计理念，与同类产品相比，Net King系统具备如下明显特点：
软件方面：
作为当前一卡通技术发展最具代表性产品，深圳市科松电子有限公司自主开发Net King 一卡通系统采用了当今国际最新楼宇智能化技术，全面支持TCP/IP直接组网方式，独创了全新组织机构管理理念；通用接口和数据构造，结合当前发展迅速宽带网络技术，为系统更长远发展提供了辽阔空间。该产品紧跟世界智能楼宇系统发展潮流，在当前同行业中居领先地位。
高效：
高速安全通讯程序，可以持续不断地实时收集各ACM68系列控制器产生事件，将所有收集事件进行分类，定期保存至硬盘，对于报警信息则及时发出报警声或语言提示。系统为每个ACM68控制器配备一条“Priority Communication ID Passage”（优先通讯通道）系统程序，能通过使用这条通道获得对所有ACM68控制器优先控制权，并且管理在线和离线ACM68控制器通讯通道，自动重新连接离线控制器。
安全：
完善使用授权允许管理，完全保障了顾客合法使用权力。32种操作权限，给顾客对系统进行层次管理，提供更安全可靠办法。对系统重要数据进行加密存贮，保证重要数据文献高度安全性。
使用以便：
顾客可以通过界面上图标，清晰地掌握菜单中功能。这样可以非常容易地对顾客进行个人资料登记，授权，增长，删除，修改和查询操作，以及个人照片编程。同步也可以分组分部门进行登记。管理255个构成部门，30000个顾客/持卡人，最多可扩充至管理80000个顾客/持卡人。
功能强大电子地图：
可将工程平面图纸导入系统中，系统可动态显示报警、联动信息，在控制中心，拥有权限管理人员，可在电子地图上直接实现直观、形象各种联动控制，如对门锁、闭路监控摄像机、消防设备等控制；

多样时间段设立：
系统可在365天内任意指定期间组合，124组顾客进行时间定义。每个门点可以授权31组不同步间组，7组节假日时间定义。每组数量不受限制，2组暂时时间组。暂时日期一旦通过系统可自动告知所有控制器调节日期安排。系统自动校准控制器时钟，保证事件时间和门禁控制精确性。
充裕容量为系统后期扩充提供保证：
Net King 系统可采用TCP/IP直接组网方式，可直接运用综合布线系统实现联网，施工、维护以便，后期扩展灵活；
以便操作事件管理方式：

各种独立事件信息窗口可同步实时显示和监视事件发生。对每类事件实时监视，可以独立停止和恢复；独立对每类事件可定义32组过滤条件组合；可按事件类别进行排序，并可打印事件报告。对已解决和未解决报警事件进行色彩区别，并可以自动排列事件窗口显示方式。
可靠系统运营体系：
系统特别为高度安全领域如：国家部门、军事重地、高科技研究、银行、博物馆、监狱等重要机构设计了卡和密码共同使用进入、卡和指纹辨认混合使用进入等工作模式。Net King软件还支持多卡开门，需要2-8张有效卡同步在规定期间范畴内开门才有效。此外，为以便顾客，该软件还可以设立8位超级密码，按一定方式输入，即可象刷卡同样进入相应门。
系统容量巨大，可扩展性能好：
Net King非接触式感应卡系统容量巨大，扩展性能良好，可提供详尽数据接口、DLL动态链接库及有关数据接口阐明文献，涉及样板程序，以便顾客二次开发。

硬件方面：

ACM6800系列门禁控制器采用世界知名美国MOTOROLA公司MC68HC908GP32为主控芯片，配合尖端CPLD技术而设计一系列功能强、可靠性高、抗雷击抗静电新一代门禁控制产品。 MC68HC908GP32是一款专为IT及电信行业而设计高性能单片机，它具备速度快，可靠性高，锁相环技术，加强通信功能，在线可编程及抗干扰等优秀性能，被全球众多知名IT及电信公司所争相采用。
此外，为实现ACM6800系列门禁控制器向军工产品迈进战略，ACM6800系列门禁控制器应用了众多国外先进接口保护技术，能承受严峻过压、过流甚至雷击考验。ACM6800系列门禁控制器RS485网络端口应用了当前国内最先进抗雷击保护电路，可抵挡过万伏雷电直接冲击或当网线误触高压时（如220VAC），自动断开，故障排除后自动恢复。此外，各输入端口应用了国外先进TVS保护电路，可承受300W过流过压保护，各输出端口除TVS保护电路外，还加设了输出短路保护功能。
ACM6800系列门禁控制器整体设计完全达到国际原则，在制造过程中完全按照ISO9000质量体系原则，使之成为世界上高技术性能及卓越品质产品。
六、 重要设备技术参数
1、 CSC202-2一体化指纹读卡机
通过指纹辨认感应彻底出入控制，有效考勤管理等具备卓越保安性CSC202-2是搭载世界最高性能指纹辨认算法指纹辨认出入控制终端机。
产品特点：
指纹容量：3200枚
记录容量：50000枚
核心板：ZEM500
操作系统:Linux
U盘功能：支持上传下载考勤数据及短信功能
通讯方式：TCP/IP或RS232和RS485
采集器辨别率：500DPI
辨认速度：≤ 2秒
误辨率(FAR)：≤0.0001%
拒登率(FRR)：≤0.01%
报警解决：放拆报警
电源参数：12V DC，待机电流<50mA,工作电流<400mA
使用环境：温度0℃-45℃，湿度20%-80%
Wiegand 输出和输入：支持
尺寸：145L*118W*45H mm
卡功能：IC

ACM6810输入与输出：
Ø 1组原则RJ45读卡器输入端口；
Ø 1组原则门状态输入端子；
Ø 1组出门祈求按钮输入端子；
Ø 2组辅助输入端子；
Ø 4组输出端子：1组门锁控制输出，3组扩展输出。

2、 电锁
电锁重要类型：

MLSH01单门磁力锁
ML200SLD（电插锁）
ST125S（阴极锁）

基于本项目详细状况，建议所有大门、楼梯口门（防火门）采用单门磁力锁MLSH01或双门磁力锁MLSH02，木门采用ST125S阴极锁配合高档美丽机械阳极锁或磁力锁MLSH01或MLSH02，玻璃门采用电插锁ML200SLD。

3、 出门按钮（MK按钮开关）
配合门禁控制器或特殊控制设备使用，用于出门；采用表面安装形式，典雅大方、美观耐用；颜色：米黄

4、 通讯转换器：

CVX232通讯转换器
CVX232通讯转换器重要用于增强管理PC机与门禁控制器之间通讯距离，它重要作用是将RS485信号转换成为RS232通讯信号。
   普通RS232原则合同通讯距离只有15米，当管理PC机和门禁控制器距离不不大于15米时，可在控制器和PC机之间增长一种CVX232通讯转换器，通讯距离可以达到1200米。受客观条件影响，许多应用场合，门禁控制器和PC机之间距离往往都会不不大于15米，因此CVX232通讯转换器在这种状况下必要被使用。
