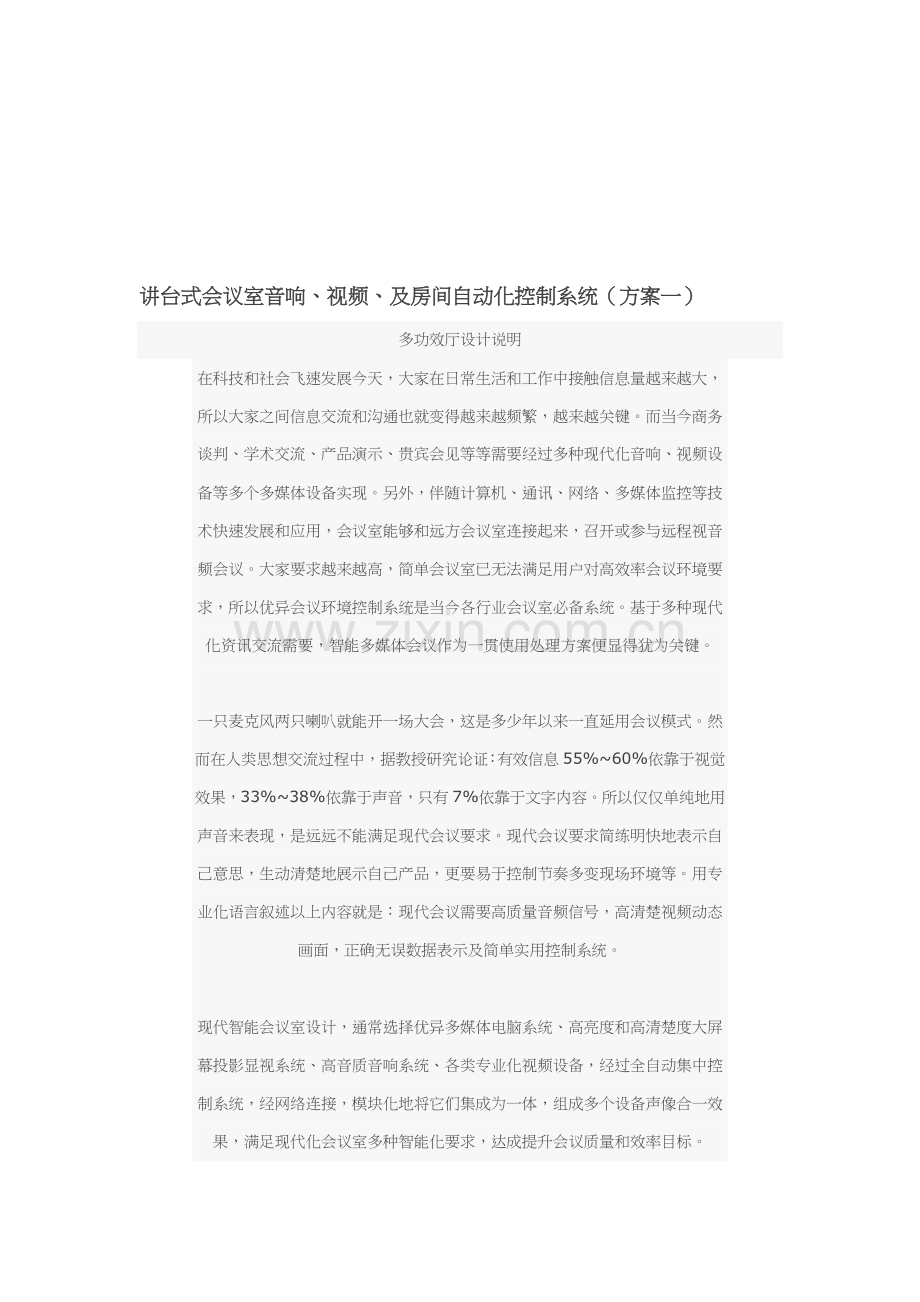

讲台式会议室音响、视频、及房间自动化控制系统（方案一）
多功效厅设计说明
在科技和社会飞速发展今天，大家在日常生活和工作中接触信息量越来越大，所以大家之间信息交流和沟通也就变得越来越频繁，越来越关键。而当今商务谈判、学术交流、产品演示、贵宾会见等等需要经过多种现代化音响、视频设备等多个多媒体设备实现。另外，伴随计算机、通讯、网络、多媒体监控等技术快速发展和应用，会议室能够和远方会议室连接起来，召开或参与远程视音频会议。大家要求越来越高，简单会议室已无法满足用户对高效率会议环境要求，所以优异会议环境控制系统是当今各行业会议室必备系统。基于多种现代化资讯交流需要，智能多媒体会议作为一贯使用处理方案便显得犹为关键。

一只麦克风两只喇叭就能开一场大会，这是多少年以来一直延用会议模式。然而在人类思想交流过程中，据教授研究论证：有效信息55%~60%依靠于视觉效果，33%~38%依靠于声音，只有7%依靠于文字内容。所以仅仅单纯地用声音来表现，是远远不能满足现代会议要求。现代会议要求简练明快地表示自己意思，生动清楚地展示自己产品，更要易于控制节奏多变现场环境等。用专业化语言叙述以上内容就是：现代会议需要高质量音频信号，高清楚视频动态画面，正确无误数据表示及简单实用控制系统。

现代智能会议室设计，通常选择优异多媒体电脑系统、高亮度和高清楚度大屏幕投影显视系统、高音质音响系统、各类专业化视频设备，经过全自动集中控制系统，经网络连接，模块化地将它们集成为一体，组成多个设备声像合一效果，满足现代化会议室多种智能化要求，达成提升会议质量和效率目标。

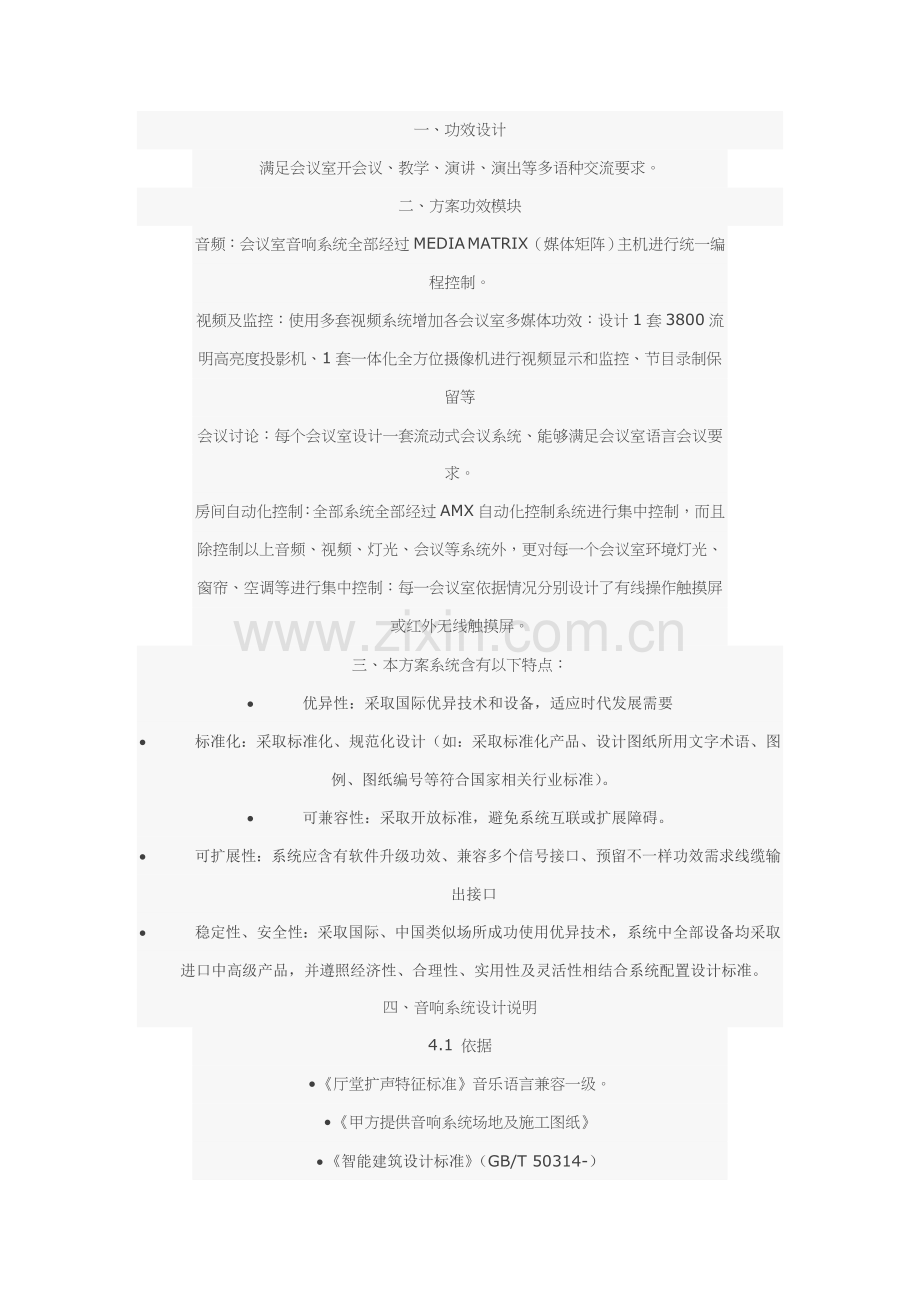

一、功效设计
满足会议室开会议、教学、演讲、演出等多语种交流要求。
二、方案功效模块
音频：会议室音响系统全部经过MEDIA MATRIX（媒体矩阵）主机进行统一编程控制。
视频及监控：使用多套视频系统增加各会议室多媒体功效：设计1套3800流明高亮度投影机、1套一体化全方位摄像机进行视频显示和监控、节目录制保留等
会议讨论：每个会议室设计一套流动式会议系统、能够满足会议室语言会议要求。
房间自动化控制：全部系统全部经过AMX自动化控制系统进行集中控制，而且除控制以上音频、视频、灯光、会议等系统外，更对每一个会议室环境灯光、窗帘、空调等进行集中控制：每一会议室依据情况分别设计了有线操作触摸屏或红外无线触摸屏。
三、本方案系统含有以下特点：
· 优异性：采取国际优异技术和设备，适应时代发展需要
· 标准化：采取标准化、规范化设计（如：采取标准化产品、设计图纸所用文字术语、图例、图纸编号等符合国家相关行业标准）。
· 可兼容性：采取开放标准，避免系统互联或扩展障碍。
· 可扩展性：系统应含有软件升级功效、兼容多个信号接口、预留不一样功效需求线缆输出接口
· 稳定性、安全性：采取国际、中国类似场所成功使用优异技术，系统中全部设备均采取进口中高级产品，并遵照经济性、合理性、实用性及灵活性相结合系统配置设计标准。
四、音响系统设计说明
4.1 依据
· 《厅堂扩声特征标准》音乐语言兼容一级。
· 《甲方提供音响系统场地及施工图纸》
· 《智能建筑设计标准》（GB/T 50314-）
· 《民用建筑电气设计规范》(JGJ/T 16-92)
· 《厅堂扩声特征测量方法》(GB4959）
· 《厅堂扩声系统声学特征指标》（GYJ25）
· 《语言清楚度指数计算方法》（GB/T15485）
· 《厅堂混响时间测量规范》（GBJ76）
· 《厅堂扩声系统设备互联优选电气配接值》（SJ2112-82）
· 《电气装置安装工程1Kv及以下配线工程施工几验收规范》（GB50258-96）
· 《电气安装工程接地装置施工质量验收规范》（GB50169-92）
· 《30MHz～1GHz声音和电视信号电缆分配系统》（GB6510-86）
· 《电气装置安装工程施工及验收规范》（GB50258-96）
· 《安全防范工作程序和要求》（GAT75-94）
4.2 构思
· 依据会议室要求，系统应能满足于会议、演出、教学、多媒体演示、电影（DVD）播放等扩声系统功效。
· 采取数码设备作处理设备，便于工作模式切换。
· 选择较高级设备，确保系统性能。
4.3 音箱设备选择型
在音箱方面我们选择了世界著名品牌英国WHARFEDALE(乐富豪)音箱。乐富豪扬声器系统，拥有多年历史乐富豪是世界最老牌扬声器制造商之一，从诞生至今，从未间断于对多种类型扬声器设计和制造，不管在专业领域还是Hi-Fi领域全部享受盛誉，且进入中国市场也已经有相当长一段时间了，尤其是在表现人声及弦乐作品时，带有空间感很显著，营造出那种余音袅袅、不绝于耳环境气氛，确实达成了只能意会不能言传境地，其清楚正确输出、对控制方向高灵敏度反应、低失真、远射程和超凡音色正确细致驰名于世，其产品在全世界范围内为礼堂、教堂、剧院、录音棚、演播厅、巡回音乐会和其它娱乐领域全部得到广泛应用。
本方案关键用到了Mi ssion proCs (同轴)系列音箱。2只CS15X二分音全频音箱作为主扩声音箱，2只CS8X 8寸同轴辅助音箱，2只CS10X 10寸同轴全频音箱作为舞台返听音箱，组成演出时主扩声系统。
Cs系列采取是18毫米桦木胶合板材料，外部为Ameraguard?高强度黑色耐磨涂层。对于快速而简捷安装，Twin X可和固定安装点和控制钢轨配合使用。此全音域音箱多角度梯形外观使其成为隐蔽天花板安装或舞台监听理想选择。
功放则选择了著名英国WHARFEDALE功放。WHARFEDALE功放含有设计精巧、稳定耐用，尤其能满足多功效厅、夜总会、音乐酒吧等场所需要。WHARFEDALE功放采取高效风扇能够达成最好散热效果，铜板散热片产生气流能够大面积散热，这么能够使输出设备在工作时立即散热，以防过热。另外一个特色是采取全新保护电路——在发生故障时能够保护功放又能够保护和其连接扬声器。过热保护电路能够在功放工作温度过高警告时终止输入信号输入。短路保护能够在电路本身许可高峰值电流时使输出设备在安全模式下工作。MP系列功放还有一个特点就是它“软开启保护”电路，它能够避免在功率忽高忽低时出现“砰砰”噪音声。
MP系列功放后面板接线柱有Speakon 输出接线柱、XLR和1/4英寸TRS均衡输入接线柱，这么功放就有多个应用。用于性能监控前面板LED指示灯，是电源、保护状态和桥接状态指示，还有用于通道A和通道B峰值指示灯。增益控制旋纽在前面板上以方便调整。电源 On/Off （开/关）开关也在前面板上方便使用。
音频处理系统是以英国声迹调音台S28/4中心，配以其它高品质周围设备形成。
声迹调音台也是世界著名品牌，被广泛用于多种高级场所，和录音棚等多种对音频处理有极高要求地方。整套系统由英国声迹调音台S28/4一台， WHARFEDALE 434双引擎效果器，WHARFEDALE 521压限器，ART HD31图形均衡器组成。整套系统性能优良，工作稳定，适用范围广。
3.1关键设备技术参数
(1). Mi ssion pro CS系列音响技术参数
CS15 X 15寸二分频同轴主音箱
频率范围（Hz）：45HZ-20KHZ
RMS/PGM功率（Watt）：600/120
最大声压级：130dB
灵敏度：99dB
驱动： 15寸同轴
阻抗：8Ω
指向性：70X70

CS10X 10寸二分频同轴音箱
频率范围（Hz）：60HZ-20KHZ
RMS/PGM功率（Watt）：300/600
最大声压级：124dB
灵敏度：96dB
驱动：10寸同轴
阻抗：8Ω
指向性：70X70
CS8 X 8寸全频监听音箱
频率范围（Hz）：65HZ-20KHZ
RMS/PGM功率（Watt）：200/400
最大声压级：120dB
灵敏度：94dB
驱动：8寸同轴
阻抗：8Ω
指向性：60X60
(2) EXPRESS 12X4
2块新一代鲨鱼处理芯片、频率响应+/-0.5DB/20HZ-20KHZ、动态范围大于110DB、总谐波失真小于0.004%、48V幻相电源、通道隔离度大于100DB、12进4出、可扩展到数千路输入输出、48KHZ取样频率、内置自动会议混音台、200多个音频处理模块、多种型号调音台、矩阵、均衡、压限、延时、分频，而且能够任意调整多种模块参数。4个模拟输入、12个模拟输出、2个0-10V模拟控制接口、2个 TTL逻辑接口、RS232电脑接口、RS485联动接口，可和AMX/CRESTRON等中控主机联动、多个模式设置、电脑调整也能够单独使用.
(3). SOUNDTRACS S28/4调音台
20路话筒输入、2路立体声输入、每通道3段参量均衡、2路编组、3路辅助、2路主输出.

(4) WHARFEDALE #434型双引擎效果器
· 255个音效预设，双LCD屏幕
· 两个单独处理器--双通道处理
· 内置有两组立体声数码效果器，内部DSP达成56bit处理能力
· 每个预设最多有四个录音效果组合
· 立体声输入和输出
· 单按键控制，进行必需编程
· 房间、室和厅混响
· 正向和逆向选通混响
· 立体声合声和回旋
· 立体声延时和全景
· 立体声回音MIDI实时控制

WHARFEDALE 521压限器
· 压缩百分比从1到∞(限制)连续可调
· 起控电平和起控时间可调，恢复时间可调
· 双声道联控或单独控制转换功效
· 每声道带一噪声门，其门限可调
· 1/4吋TRS和RCA插座使输入输出连接愈加方便
· 频率响应: 10Hz～30KHz, ±0.5dB
· 失真： 0.06%
· 信噪比： ≥97dB
· 输入阻抗： 20KΩ不平衡， 40KΩ平衡
· 最大输入电平: +21dBu（ref: 0.775Vrms）
· 输出阻抗： 51Ω不平衡，102Ω平衡
· 最大输出电平： +21dBu（ref: 0.775Vrms）
· 旁路输入阻抗： 10KΩ
· 旁路输出阻抗： 51Ω不平衡，102Ω平衡
· 最大旁路输入电： +21dBu（ref: 0.775Vrms）
· 噪声门限： -55dBu~-10可调

(5). PEAVEY AUTOMIX—2自动混音台
AUTOMIX—2是一个适适用于多场所下会议型音响系统，尤其适适用于以下场所：如法庭、会议中心、商务讨论场所、会议室、演讲厅、教室或广播电台等。AUTOMIX—2能最大程度地消除或减弱这些场所中反馈，使反馈降到最低程度。
系统基础功效键
· 8路带平衡变压器Mic/Line输入
· 每路48V幻像电源供电
· 每路辅助发送开关及辅助发送电平控制
· 每路低频切除开关，增益开关
· 每路自动控制或手动控制切换开关、100HZ低频切除滤波器
· 每路设有辅助发送(AUX Send)
· 每路峰值LED指示
· 低频可调滤波切除点40 HZ——925 HZ
· 中频可调滤波切除点260 HZ——6KHZ
· 高频可调滤波切除点500 HZ——12 KHZ
· 多台Automatic Mixer互联装置
· 平衡变压器主输出和辅助输出
· 可外接哑音控制开关、两路优先讲话设定
关键技术参数
· 频率响应：50 HZ--20 KHZ
· 输入灵敏度：-64dBu
· 总谐波失真：＜0.2％

(6).音源设备
①.AUDIX 手持无线话筒AUDIX 363-Y
可调发射和接收频点、频率范围638-840MHZ、频率响应40-18KHZ、动态范围大于110DB、单话筒双集成接收、最大50MW功率、2节1.5V电池、OM3咪头.
②.AUDIX 手持有线话筒AUDIX 363HT2-Y
可调发射和接收频点、频率范围638-840MHZ、频率响应40-18KHZ、动态范围大于110DB、单话筒双集成接收、最大50MW功率、2节1.5V电池、HT2头戴话筒。
③.AUDIX 乐器拾音话筒套装AUDIX DP2
包含1只D1、2只D2、1只D4、4个D-VICE、包含4只话筒/4个固定夹/和便携式包.

④. AUDIX OM2
人声用、动圈、频率响应50-16KHZ、最大声压140DB
⑤.AUDIX ADX112鹅颈有线话筒
ADX112微型电容话筒是专门设计给固定安装场所用会议话筒。产品性价比高，音质佳，抗干扰性强。安装简单，可靠性高，以优良音质适适用于多种扩声应用中，它能够法庭、剧场、演播厅、汇报厅、或会议中心……等。ADX112拾音头含有三种指向选择；心形、超心形、全向性，全部含有平坦频率响应，其范围在40Hz—18kHz，9—52V幻象电源供电，前置放大器模块内置于话筒底部。假如您系统无幻象电源，提议使用AUDIX APS-2幻象电源，ADX112鹅颈杆长为18英寸，话筒采取铝和铜制造，黑色反无射静电喷涂涂层。另可选择配有AUDIX ATS-11底座，ADX112可依据需要方便地安装或拆卸。它低噪声电路、低阻抗和平衡输出特征，即使用较长话筒电缆也不会影响其性能及音质。
规格：
· 转换器类型 电容式（预极化）
· 频率响应 40Hz—18kHz
· 全向性 20Hz—18kHz
· 指向性 心形、超心形、全向性
· 输出阻抗 250Ω（平衡Ω）
· 心形、超心形 4.8mV
· 全向性 4.0mV
· 等效噪音级 29dB（A加权）
· 信噪比 65 dB 1K@Pa
· 电源要求 9—52V
· 最大SPL 141 dB
· 话筒线/接口 3脚镀金XLR接口
· 极性 XLR接口，线角2接正极，线脚3接负极
⑤.DENON 4000专业CD机：可调速双CD机；
⑥.TASCAM MD-301MK专业MD机：自动返带、降噪设计；
⑦.IPS专业电源时序器： 8路接口、电压指示、延时开关机。
