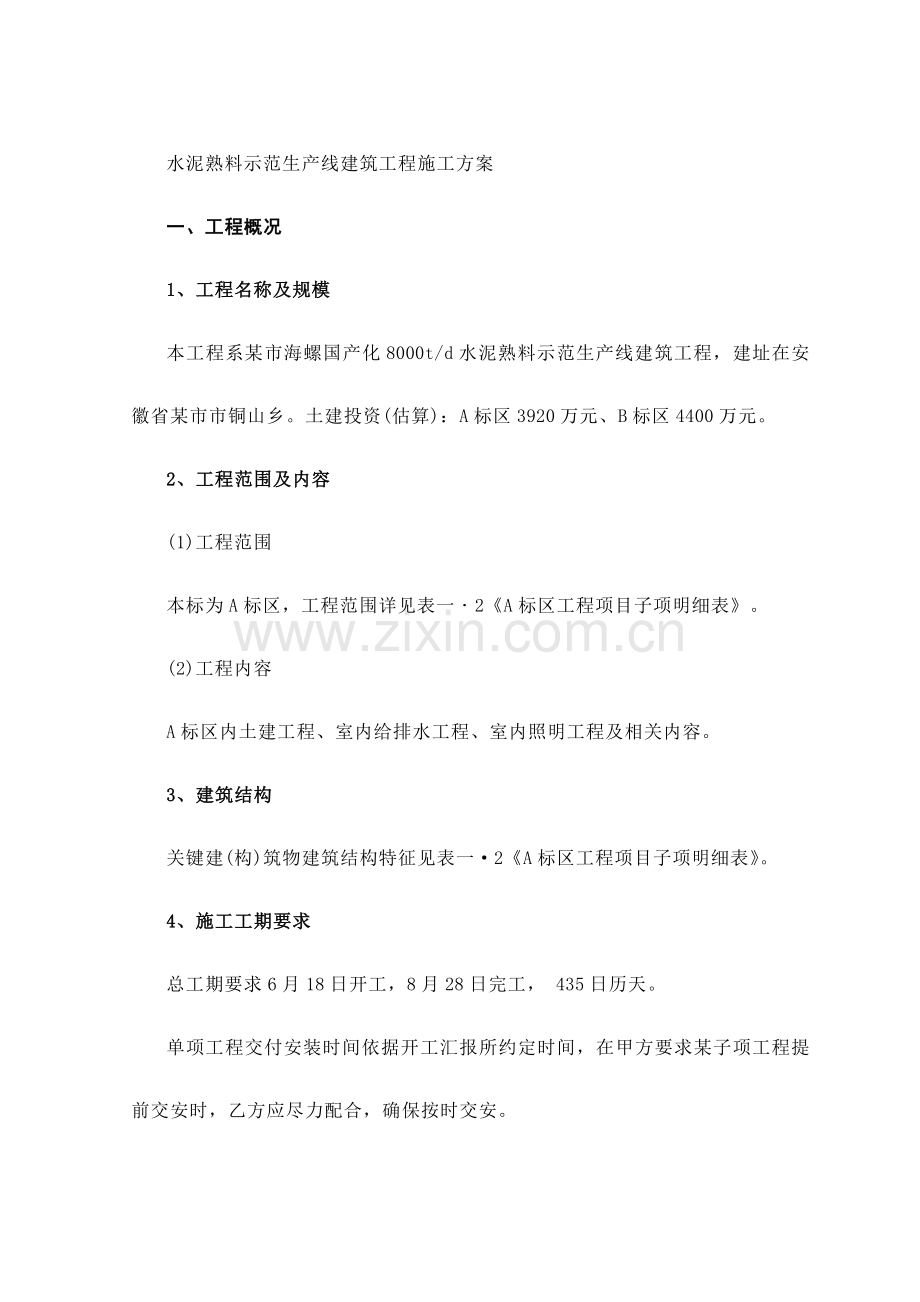

1、水泥熟料示范生产线建筑工程施工方案一、工程概况1、工程名称及规模本工程系某市海螺国产化8000t/d水泥熟料示范生产线建筑工程,建址在安徽省某市市铜山乡。土建投资(估算):A标区3920万元、B标区4400万元。2、工程范围及内容(1)工程范围本标为A标区,工程范围详见表一2A标区工程项目子项明细表。(2)工程内容A标区内土建工程、室内给排水工程、室内照明工程及相关内容。3、建筑结构关键建(构)筑物建筑结构特征见表一2A标区工程项目子项明细表。4、施工工期要求总工期要求6月18日开工,8月28日完工, 435日历天。单项工程交付安装时间依据开工汇报所约定时间,在甲方要求某子项工程提前交安时,乙

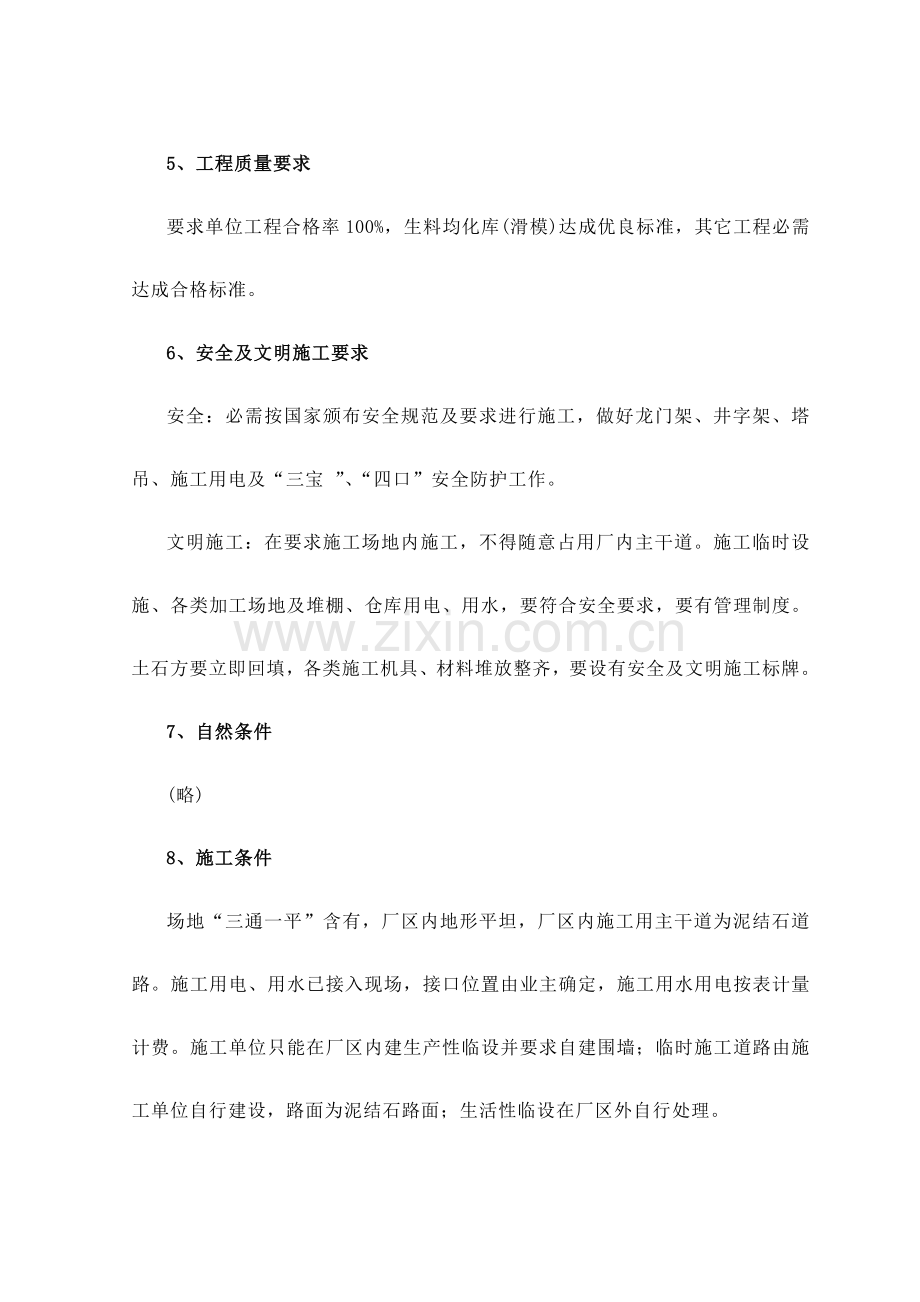

2、方应尽力配合,确保按时交安。5、工程质量要求要求单位工程合格率100%,生料均化库(滑模)达成优良标准,其它工程必需达成合格标准。6、安全及文明施工要求安全:必需按国家颁布安全规范及要求进行施工,做好龙门架、井字架、塔吊、施工用电及“三宝 ”、“四口”安全防护工作。文明施工:在要求施工场地内施工,不得随意占用厂内主干道。施工临时设施、各类加工场地及堆棚、仓库用电、用水,要符合安全要求,要有管理制度。土石方要立即回填,各类施工机具、材料堆放整齐,要设有安全及文明施工标牌。7、自然条件(略)8、施工条件场地“三通一平”含有,厂区内地形平坦,厂区内施工用主干道为泥结石道路。施工用电、用水已接入现场,
3、接口位置由业主确定,施工用水用电按表计量计费。施工单位只能在厂区内建生产性临设并要求自建围墙;临时施工道路由施工单位自行建设,路面为泥结石路面;生活性临设在厂区外自行处理。水泥、元钢、螺纹钢、毛石、碎石、石粉、和PVC门窗等材料由甲方价拨供给;电缆、桥架、照明灯具标准上由甲方价拨供给;其它材料由乙方自购。9、相关单位建设单位:某市海螺水泥股份设计单位:天津水泥工业设计研究院监理单位:(待定)质量监督单位:(待定)10、工程特点(1)本标工程生产线子项目多,和B标区为同一生产线,并和在建一期两条生产线相关联,工程衔接施工有局部干扰,施工后期又值一期生产线投入生产,则须统筹组织管理,亲密配合,有序
4、可控,保持正常生产和施工秩序。(2)结构类型为清水钢筋砼框架、筒仓结构,部分钢结构;各子项沿生产线水平和竖向(斜向)接口多,关联性强;建构物高耸、基础深、筒体庞大、结构层高,大致积设备基础多且预留孔多而深细,施工工艺复杂,质量标准高,要求施工测量精度高,属“高、精、难、险”子项居多,须精细管理,强化施工技术指导和质量检控。(3)多数子项大型、重型生产工艺设备安装和土建工程主体交叉施工,物料运量大,高处作业多,现场同期施工队伍及大型施工机械多,石灰石破碎子项工程需爆破开挖作业,故潜在着很多不安全原因,须协调有序运作,加大安全管理力度。(4)要求施工作业严格控制排污、噪声、粉尘、建筑垃圾及施工机械
5、车辆不得危害厂区和周围环境和职员健康。(5)自然及施工条件很好,工期较宽松,跨两个雨期、一个冬期,便于组织优势队伍全方面展开平行流水施工作业。(6)业主对本标工程高度重视,建设资金有确保,社会环境好。二、施工总体组织及计划1、总体主导思绪对于本标工程,我单位含有雄厚综合技术实力、成功施工经验和突出业绩,结合本工程特点,施工组织总体主导思绪是:突击准备抢建临设,上足专业机械技工;统筹安排依序展开,交安建构物先行;突出筒仓框架关键,阶段目标限期完成;安装专业紧密配合,网络管理有序可控;严把工艺材料质量,相关各方亲密协同;精工细作保创优良,确保安全提前完工。2、项目管理组织本局领导高度重视本标工程,
6、中标后将其列为今、明年度在建关键工程项目之一,实施项目法管理。组建以一处华东企业经理刘旭峰(一级项目经理)为项目经理、王佰金(高级工程师、一处副总工)为项目总工、设置“五科、三室、一所”并配齐高、中级职称专业管理人员整体功效强项目部,全权负责组织实施,调遣类似工程经验丰富、业绩突出8个专业工程队伍承建施工。项目管理组织机构见图二2拟投入本标工程项目经理资历见标件之四拟投入本标工程关键管理人员及专业队伍情况见标件之五、之六。3、施工队伍布署及任务划分见表二3施工队伍布署及任务划分4、施工总平面部署(1)施工总平面部署图见图二4A标区工程施工总平面部署图(2)布设标准施工临时设施本着施工便利、安全
7、可靠、物流顺畅、降低干扰、经济实用、永临结合、节省用地、保护环境标准进行布设。(3)施工便道施工前期阶段,大部分利用生产线周围计划厂区道路(后期过渡施工),加工场区自建临时便道,出入口设在北侧(石灰石堆场便道出入口在厂区大门口),和厂外道路接通。便道总长1.8km(自建0.25km)。标准为双车道(部分单车道),泥结碎石路面,宽6.0m(4.0m)、厚1520cm。(4)施工供电、供水及通讯系统 按业主提供电源、水源接口接引(厂区东北角),设配电间(2处、35m),场地供电、供水系统视条件沿施工便道内侧布设,长度分别为0.95、0.5km。架空电力干线跨便道或旁近建筑物处采取埋地电缆,其截面按
8、各回路用电负荷计算选定;给水干管管径按用水量计算选择,并满足消防要求(Dg75),在木作场、工地办及主干管每隔150m处等设临时消火栓。在工地办及场外项目部、各队生活区安设市内程控电话。(5)各类加工场及生产房屋砼搅拌站(2座,50、35m3/h)分别设置在二期熟料生产线原料调配站北侧及石灰石堆场西端空闲地域,钢筋加工场、钢构件制作场、木作场等设置在二期粘土堆棚左侧三角地带上半部空闲地域,停车停机场设在石灰石堆场东端三角空地。门卫室、配电间、料具间、水泥库、木作棚、机修间等对应设在上述场站地域。(6)工地办公室工地办(含业主、监理驻场办及工地保健室)设在加工场区西端。(7)项目部及生活营区设在
9、场外就近处(租房和搭建活动板房)。(8)垂直运输机械部署按相关子项结构特征、施工方法、物料重量和起升高度等选定塔吊(生料库、原料粉磨各1台QTZ60),提升架(原料调配站1座)及施工电梯(2座)等垂直运输机械,并对应布设在子项近侧。施工临时设施数量及占地面积详见表二4施工临时设施一览表临 时 设 施 一 览 表表二4序号设 施 名 称单位尺 寸数 量 1现场办公室13间m 395195 m22 施工道路m1800m (自建250m)3 供电系统(含配电间)m950m(215m2)4 供水系统(含水表井)m 500m(1座)5 砼搅拌站(50、35 m3/h)m 60402400、1500m26
10、 钢筋制作场m 50703500 m27 钢结构制作场m 60503000 m28 砼构件预制场m 40251000 m29钢模整修及木作场m 40301200 m210 停机停车场m 3025750 m21130m3水池座21250t水泥储罐个413 门卫(汽车衡)m3515 m214 料具库(2栋)m3530 m215 木作棚(6栋)m12560 m216 机修间(1栋)m3515 m217 简易厕所(1栋)m102.525 m25、总体施工组织方案依据招标总工期要求,结合本标工程特点、各子项主体结构特征和地域分布、熟料生产线工艺设备安装阶段性工期要求,组建整体功效强项目部,布署8个专业队
11、并上足相关施工机械和技工,突击抢建完成施工准备工作,确保6月18日关键子项开始挖基、浇筑基础砼,陆续展开全方面施工。突出2座筒仓结构生料均化库、框架结构原料粉磨和废气处理和石灰石预均化堆场等关键子项工程,统筹安排,均衡施工。以“三保”(土建保交安设备和钢构架、设备安装保调试和联动试运转、配套收尾保验交)为阶段性目标,实施网络计划管理,相关专业队同时协调配合,互创条件,组织各子项及分部分项工程紧密平行流水、立体交叉施工作业。砼、钢筋及钢结构集中统一由专业队生产、制作。制订完善保工期、保质量、保安全和文明施工方法及责任制,营造友好建设和施工环境,建立和保持良好连续均衡施工秩序,以加紧总体施工进度,
12、确保按提前工期(7月28日)完成全部工程。关键项目施工方案详见本标件之七。6、总体施工程序(1)建工一队施工子项生料均化库(西侧)生料均化库(东侧)生料入窑喂料系统。(2)建工二队施工子项原料粉磨及废气处理原料调配及运输电力室总降压站改造(土建)相关厂区道路、广场及绿化等。(3)建工三队施工子项石灰石预均化堆场及输送石灰石破碎及运输相关厂区道路、广场等。7、施工工期目标计划计划安排6月18日开工,7月28日完工,施工总工期404日历天(13.3个月)。较招标要求工期提前31日历天(1个月)。8、工程质量目标计划落实落实“百年大计,质量第一”方针,严格按设计及现行技术规范施工达标,分项工程合格率
13、达成100%,优良率达成90%以上,观感得分率达成95%以上,确保资料得分率达成100%。确保单位工程合格率达成100%;生料均化库(滑模)达成优良标准,其它单位工程优良率达成80%以上。9、安全和文明施工等目标计划(1)安全目标计划:落实落实“安全第一、预防为主”方针,实现无亡人、无人身上等级工伤事故,无施工机械设备重大及以上责任事故,无火灾、无爆炸事故,无交通肇事责任事故。(2)文明施工等目标计划:按国家及地方政府部门相关文明施工和环境保护、文物保护等法令、法规组织施工,推行标准化现场管理,做到现场部署合理,施工过程文明有序,对周围环境无污染,无干扰,无相关投诉,创建文明施工工地。 三、施
14、工进度计划安排1、总工期计划安排计划安排6月17日前完成施工准备工作。 6月18日开工, 7月28日完工,总施工期404日历天。2、关键子项阶段性目标计划见表三23、关键子项初步施工进度计划横道图见图三3四、劳力计划安排本标工程计划总劳力数量大,各专业工程队施工任务及工程量不一样,依据初步施组计划安排,所需劳力及日均参工也不等。初步确定各队参工人数为:建工一队100人、建工二队120人、建工三队80人、建工四队80人、钢结构制安队50人、电气队30人、给排水队20人、土石方机施队40人。中标后,依据施工设计图纸会审后计算工程量、定额工日及编制完善实施性施组,再正确计算各队计划总劳力、日均参工及
15、关键专业技工配置数量。施工中视进度实况进行动态调整。高峰期劳力缺口采取就近调入或加班、倒班方法处理,确保按期完工。拟进场关键专业技工数量见表四拟进场关键专业技工配置表。表四 拟进场关键专业技工配置表序号工 种数量(人)序号工 种数量(人)1土方机械司机1010钣钳工62建筑机械司机2011起重工83汽车司机3212木工104砼工4613电工105钢筋工5814管道工106模板工3015爆破工67架子工3016机械维修工28电焊工2017测量工169气焊工418试验员14五、关键施工机械设备初步配置依据初步施组进度计划安排,拟投入本工程关键施工机械设备数量表见表五。中标后,依据实施性施组进度计划
16、安排、施工方法及高峰期日均作业量,深入优化匹配对应施工机械设备,进场时并视机械情况考虑1020%余量,确保正常作业台数,施工过程中视进度实况进行动态调整。六、关键材料供给进度计划依据施工进度计划安排,结合现场贮备条件及材料特征、料源情况,合理安排供给进度计划,标准是:满足月施工进度,尤其是高峰期用量要求,且现场不长久库存积压;适度提前贮备:水泥2天、砂石料57天,钢材、木材1015天;大宗材料综合损耗备料系数:水泥1.5%,钢筋和型钢3%,砂石料3%;据施工进度实况进行动态调整月计划。关键材料供给进度计划待中标后依据图纸会审后编制实施性施组及定额消耗量进行编制。七、关键分部分项工程施工方案 1
17、、基坑槽土石方开挖和回填(1)施工方法基坑槽采取反铲挖掘机开挖、自卸汽车运排,基底预留30cm人工清基。基坑槽回填采取装载机或手推车运土,人工分层回填,每层填土25-30cm,手扶振动碾或蛙夯扎实。基坑槽降排水视水文地质实况采取井点管或管井降水,或基底周围设排水沟、集水坑泵排积水。石灰石破碎子项工程岩石层,采取凿岩机穿孔、松动爆破法开挖。 (2)工艺步骤测量定位放线机械开挖基坑槽(降排水、清底)检验坑槽(基底承载力)(施作垫层、基础)基坑槽回填土、扎实(检测)(3)施工关键点基坑槽开挖依据基础深度、结构特点及施组安排进行,先深后浅。正确进行土方量调配核实,余土按指定地点排弃。当地下水位高时,采
18、取井点管或井点降水,或坑槽底设集渗沟、集水坑和机排水方案,保持地下水位在基底下0.5m以上,连续至回填土完成。大型坑槽开挖时,在坑槽口周围挖截水沟,在基底周围设排渗沟、集水坑,立即泵排地下水或雨水,预防水浸危害地基。深基坑槽开挖时,视地层岩性放边坡,或进行支护。机械开挖时,不得超挖、扰动地基原状土。挖至设计标高后,立即请监理和设计单位进行验坑槽,并立即施作垫层,预防长久晾晒或遭雨浸泡危害地基。如遇松软地基承载力不足时,按监理和设计单位研定方案进行加固处理。岩石地层采取浅孔、密排距松动爆破法开挖,施工前由爆破专业工程师编制严格实施技术方案,报经公安部门审批并办理相关手续后再行施工。基坑槽回填时,
19、先清除坑槽内淤泥、杂物,排干积水,回填土分层铺填,每层厚度2530cm,机械扎实。如回填土上设有基础时,确保扎实干密度及地基承载力达成设计要求。2、钢筋砼基础(1)施工方法钢筋采取配套专业机具集中在加工场制作,就位绑焊骨架,主筋连接采取绑扎或搭接焊,原材接长采取闪光对焊。模板采取组合钢模及覆塑竹胶合板模,钢管、方木支固。砼集中在搅拌站生产,大型或远距离基础采取砼运输车运输,另散、近距基础用机动斗车运输,分别用砼输送泵及塔吊吊料斗浇注入模,机械捣固,罩塑膜养护。(2)工艺步骤测量定位放线砼垫层定位放线绑焊钢筋骨架(铁件)支立模板浇筑砼养护、拆模、养护回填土。(3)施工关键点 经监理验槽验线、查对
20、标高、见证多种材料复试单和砼配合比及对模板、钢筋骨架和保护层、预埋插筋和铁件等检验达标后再进行浇注砼。 基础双层钢筋间须布设16钢筋支撑(1.0m,梅花形部署),以确保上、下层钢筋位置。 框架柱(筒仓壁)插筋事先用封闭箍点焊成骨架,且下端封闭箍和基础钢筋焊接定位,上端用钢管井架固定,确保定位正确、牢靠。 筒仓环形基础砼浇筑,采取一点或对称两点分层、阶梯式斜面推进,每层厚30cm,连续循环、一次整浇至基顶标高,上层砼在下层初凝前跟进浇筑,避免间停时间过长出现施工缝。 大致积砼为预防内外温差引发裂缝采取以下方法:选择低水化热矿渣水泥;控制粗细骨料级配;进行热工计算温度测控;高温天气冰水拌合,砂石料
21、淋水降温;控制砼出口温度,调整浇筑时间,尽可能避开中午高温时段。 砼浇筑落高超出2m时,设串筒或溜槽。砼拆模后加强养护。基坑槽立即回填土,分层扎实。 按设计要求设置沉降观察点,施工期间认真进行观察和统计。 按要求制作砼试件。3、钢筋砼地下廊道(1)施工方法钢筋采取配套专业机具在加工场制作,就位绑焊骨架。模板采取覆塑竹胶合板(12、18mm厚)制作木肋大板组合模,塔吊或汽车吊配合安装、拆除;墙身模板采取钢筋拉杆(12mm、0.60.8m)及方带木、钢管等支柱固定;顶板模板支架采取满堂轮扣式钢管脚手架。砼集中在搅拌站生产,砼运输汽车或机动斗车运输,塔吊或汽车吊吊料斗浇筑,用振动棒、平板振动器捣实。
22、(2)工艺步骤定位放线基槽开挖(降排水)砼垫层底板(绑焊钢筋骨架、支侧模、浇筑砼、养护)墙体和顶板(绑焊钢筋、支立模板、浇筑砼、养护)拆模、养护基槽回填土。(3)施工关键点施工缝设置:底、顶板不留施工缝,一次整体浇筑。墙身只留一道水平施工缝,在底板面以上30cm处,采取-2400mm钢板止水带设在墙中线处。施工缝处继续浇筑砼时,已浇筑砼强度1.2MPa,并清除浮浆、软弱层,冲洗洁净,润透水;先铺一层2.5cm厚和砼相同配合比去掉石子砂浆。钢筋骨架绑焊:骨架绑扎时相邻绑扎点铁丝扣成八字形;主筋连接焊条:级钢筋用E4315、16、18、28焊条,级及和级钢筋连接用E5015、16、18、28焊条;
23、底、顶板双层钢筋网间设置钢筋马凳支撑(14、1m、梅花型布设),以确保位置正确;墙体双层钢筋间设置短钢筋支撑,以控制间距;用同砼配比砂浆做垫块控制钢筋保护层,不得有负差,严禁垫钢筋。模板支立、拆除:采取高强覆塑竹胶合板大板模板,其方木带、钢筋拉杆设置间距要经过检算,确保模板强度、刚性及加固牢靠;墙体模板钢筋拉杆及预埋管件中间设4mm厚钢板止水环;模板拆除时间须符合规范要求,并严禁用大锤或撬棍硬砸硬撬;拆下模板、配件等,严禁抛掷,指定地点堆放,并立即清理、维修和涂刷隔离剂,以备再用。砼制运、浇捣、养护:按设计强度、抗渗标号及现场使用材料采取“绝对体积法”科学设计、试配防水砼;水泥用量300kg/
24、m3,水灰比宜为0.50.6,砂率2838%,灰砂比1.52.5,砂石混合质量密度kg/m3。如掺外加剂时,视情况采取密实剂、防水剂、减水剂、加气剂、膨胀剂等,掺量经试验确定。严格按施工配比称量配料;砼搅拌时,先将砂、石、水泥搅拌0.51.0min,再加水搅拌1.52.5min,最终加入用水稀释均匀外加剂搅拌1.52.5min。浇筑前,模板内积水、木屑及其它杂物要清理洁净,并用水湿润;墙体施工缝处于立模前要凿毛处理,露出石子,清除浮灰浆、松软层,浇砼前湿润,并铺和砼同配比去掉石子砂浆2.5 cm厚。墙体浇筑砼落高超出2.0m时使用串筒、溜槽或模板开窗;砼浇筑应分层均匀连续浇筑,分层厚度为253
25、0cm,按1:7斜面推进,上层砼应在下层砼初凝前完成。振动棒插点间距不超出50cm,快插慢拨、振动到表面泛浆无气泡为止;底板砼初凝后用铁抹子压光,以增加表面致密性;在预埋件或钢筋密集处不易使砼捣实时,采取细石砼并用片式振动棒头加强捣实。砼浇筑后,浇水湿润养护不得少于14d。按要求制作防水砼检验试件和控制试件。基槽回填土前,按设计施作地下廊道外侧防水层,经检验达标后再行分层回填土、扎实。4、钢筋砼框架(架空廊道门式架)(1)施工方法砼制运、浇捣、养护及钢筋制安、模板等同前钢筋砼地下廊道所述。框架梁、板模板支架采取轮扣式或碗扣式脚手架(2)工艺步骤测量放线一层柱绑焊钢筋骨架一层柱支模一层柱浇筑砼(
26、养护)一层梁板支模、绑筋一层梁板浇筑砼养护、拆模反复以上步骤施作二、三层框架至封顶。(3)施工关键点 多层框架须严格测量校正上、中、下柱保持在同一轴线上。梁底模按设计要求设拱度。 经监理核实标高、见证多种材料复试汇报单、砼配合比和对模板、钢筋骨架和保护层、各类预埋件、预留孔洞检验达标无误后再行浇筑砼。 严格控制砼施工配合比,按要求制作砼试件。 当柱截面4040cm、高3.5m时,采取分段浇筑(以利砼沉实),每段高3.5m,模板开窗浇捣砼;每层柱脚部位先铺5cm厚和砼同配比减半石子或去掉石子砂浆,以确保接缝质量。 梁、板同时浇筑,梁分层(30cm)浇筑成阶梯形斜面推进,板随梁上层同时浇筑。 柱梁
27、或主次梁交叉处钢筋密集,用细石砼浇筑,并用片式振动棒头加强捣实。楼板预留洞口处钢筋不得截断,边长或直径30cm时,设双层212加强筋。 按设计要求设置沉降观察点,在施工期间认真进行观察和统计。 安装专业亲密配合预埋管线,核实预埋件及孔洞位置、尺寸。5、钢筋砼筒仓(1)施工方法筒身0.0013.04m段,采取内外双排钢管脚手架倒模法施工;13.0468.2m段采取滑模法施工,滑模装置由滑升模板系统、操作平台系统、液压提升系统、施工精度控制系统和供水供电系统等组成。钢筋制安、砼制运浇捣同前2、3、4所述。(2)工艺步骤总体工艺步骤施工准备液压系统调试滑模系统安装检测调试绑焊钢筋浇筑砼滑升(升顶后停
28、滑)养护、拆模。滑模装置工艺步骤放线抄平安装中心圈安装提升架、辐射架、围圈安装一侧模板绑扎提升架范围内库壁钢筋安装另一侧模板液压系统安装检验调试安装平台插支承杆安装挂架、安全网。(3)施工关键点滑升模板和液压系统安装调试:在筒仓13.04m处搭设作业平台,根据模板和液压系统图进行组装;液压系统在安装前应将各零部件及油管逐件试压后进行排气。滑模在滑升过程中,按支承杆抄平线对全部千斤顶调整纠正,并检验中心线锤是否对中,随滑随搓抹。滑升模板施工完成后,在筒内底板上用钢管搭一中心井架至降模后高度,满铺脚手架及安全网作为拆模操作平台。外模板和挂架拆除应采取整体逐段拆模、各部件地面分解方法,拆模时先拆除平
29、台上电气设施及液压系统、平分板及内外围圈模板等,然后再拆除辐射梁、门架、中心圈。在浇筑砼时,模板口上最终一圈环向钢筋不得埋入砼内,以免继续绑扎时,失去准绳而少绑水平钢筋,钢筋绑扎可和浇筑砼同时作业;同时对称变换浇筑方向,预防模板向一个方向倾斜和扭转,振捣砼不得触动支承杆、钢筋和模板;在提升模板时,不得振捣砼。滑模系统安装依据液压滑升模板工程设计和施工规范要求进行施工。滑升速度依据砼脱模强度(宜控制在0.2-0.4MPa),每隔0.5h左右提升一次,每昼夜滑升高度4m。液压操作人员常常检验液压操作系统,预防出现液压系统失灵而造成局部不滑或变形等事故。筒仓垂直度用经纬仪每提升一次检测一次,如发觉垂
30、直偏差过大时,采取1/100倾斜平台法逐步调整,消除偏差后立即恢复水平滑升。在滑动模板正常滑升中,各工种要紧密配合。绑扎钢筋、浇筑砼、提升模板等关键工序之间要穿插进行检验和控制中心线、调整千斤顶差、接长支撑杆、预埋铁件支撑杆加固、特殊部位处理、砼表面修饰等工作。因故停滑时,应采取停滑方法:砼应浇筑到同一水平面上;需每隔0.5-1h整体提升一个行程,以防模板和砼粘结,造成再度滑升时拉裂已结硬砼,但模板最大滑空量,不得大于模板高度1/2。支撑杆作为千斤顶爬升关键杆件,承受施工中全部荷载,必需经过验算使之符合设计施工要求。第一节支撑杆长36m,分5种规格,插支撑杆时必需长短错开排列,严防相邻几根支承
31、杆在同一水平面上;接头支承杆必需插到底,并利用竖向钢筋焊牢。倒模施工:采取覆塑竹胶合板(1.22.4m、1218mm厚)木肋大模板及弧形带木,沿水平及竖向按间距6080cm空心砼棒支撑和12钢筋拉杆固定内外模板,并用钢丝揽绳牵拉校正定位。配置2套模板,周转期3天。按设计要求设置沉降观察点,施工期间认真进行观察和统计。6、钢结构制作、安装本标区钢结构制安关键为生料库筒顶钢桁架(或焊接H型钢)、架空廊道钢桁架、钢柱、钢梁及相关子项钢梯、栏杆、平台等。(1)施工方法:在临设制作场设钢构件放样和焊制钢平台,采取配套钢结构加工制作设备平行流水作业。机械下料,人工焊制,成品件采取电动钢丝刷除锈,喷涂防锈漆
32、。采取汽车拖车运输至安装地点,用塔吊或汽车起重机吊装就位。钢柱为一点吊装,钢桁架及梁配钢管平衡梁二点起吊。(2) 工艺步骤:见图七6钢桁架(梁、柱)等制作工艺步骤图。(3) 施工关键点:放样、号料和下料:放样:在钢平台上以1:1放出构件大样,认真查对各细部及安装孔位尺寸,制作样板和样杆。为确保结构安装整体质量达标,钢结构制作、安装、验收及土建施工用量具必需用同一标准进行标定,并含有相同精度等级。样板制作精度要符合规范要求并妥善保管,直至工程结束方可销毁。放样时,应据施工工艺要求预留切割和焊接收缩量。号料:检验查对材料;在材料上划出切割、钻孔等加工位置;打冲孔;零件标志编号等。号料时据配料表和样
33、板进行套裁,先大后小,先长后短,以节省材料。当工艺有要求时,应按要求方向取料。下料:厚度10mm以上钢板采取自动或半自动火焰切割,厚度小于10mm钢板采取剪板机切割;型钢材采取砂轮锯、无齿锯下料。采取火焰切割时下面要垫平,切割后立即清除熔渣和其它附着物,切割表面不得有裂纹和夹层。机械剪切零件,剪切后剪切面上不得有裂纹、夹层和1mm以上缺棱,剪切表面毛刺应清理洁净。切割表面和材料表面应垂直,其斜度1/10,且2mm。矫正:钢材或构件矫正用平板机或型材矫直机进行;较厚采取火焰矫正。在矫直中如使用锤击,应采取方法预防锤痕和损伤,矫正后钢材表面不应有显著凹痕和损伤,表面划痕深度0.5mm。火焰矫正时,
34、加热温度为9001000,在温度下降至700时应停止加工,矫正后零件应缓慢冷却。制孔:制孔采取钻床,大批量时使用钻模,多层(孔)一次钻成,用夹具固定,预防层板移动。钻模、钻套用工具钢做成,热处理后硬度稍高于钻头。钻模上、下面应平行,平行度许可偏差小于0.2mm。钻套孔中心和钻模板平面应垂直,倾斜度小于0.15mm。板迭上制成螺栓孔用量规检验;用孔径小于1mm量规检验,经过数不应低于每组孔数85%;用比螺栓公称直径大0.20.3mm量规检验应全部经过。用比螺栓公称直径大0.20.3mm量规检验不能经过孔,必需经设计单位同意后才可扩钻或补焊后重新钻孔。扩孔后孔径不得大于原设计孔径2mm。补孔应用和
35、母材强度相同焊条补焊,补焊处严禁用钢块填塞。每组孔中补焊重钻孔数不得超出20%。补焊重钻孔应作好统计。制成孔应将孔边毛刺清除洁净。构件组装:钢结构构件组装前,按施工图、施组要求及其下料单,清点和检验加工件材质、规格、数量和加工质量,并将组件连接表面及焊缝边缘3050mm范围内铁锈、毛刺和油污清理洁净。组装平台及拼装模具应经测平,组装平台表面高差应小于4mm,并加以固定。构件组装应在部件组装、焊接、矫正后进行,以确保构件组装精度。用角焊缝连接工件,应紧密贴合。对接焊缝间隙应符合相关规范要求。对准后待焊构件,用螺栓、夹具、楔子、拉杆、支撑或其它适宜装置固定和定位焊固定,并应留出合适收缩和反变形裕量
36、。构件隐蔽部位在除锈、焊接、涂饰检验合格后方可封闭。定位焊工艺和焊接质量和正式焊相同,厚度不宜超出设计厚度2/3。构件焊制:采取胎具定位拼焊,焊工编号、持证上岗,母材拼接用78级焊工,关键部位用56级焊工施焊。手工焊焊条选择E43焊条,焊接电流为交流或直流正、反接,焊条使用前须焙烘,250、12h,并在低温箱内保持恒温。采取打底焊、反变形法、跳焊、分段逆向焊、对称焊、锤击法及调整焊接电流和焊速等综合方法消除焊接应力;每道焊缝全部进行外观检验,并打上焊工编号钢印,含有可追溯性,终生负责。制作场搭设焊机作业棚,风速10m/s(6级风)时停止施焊作业;钢材被雨淋、雨天或相对湿度大于85%时,确保杆件
37、焊区不留水份。焊缝检验:梁端翼缘和端板(合缝板)间焊缝及钢柱、梁翼缘和腹板拼接焊缝为二级,其它为三级。二级焊缝需用超声波检验,其抽查长度不能低于总长度50%,如发觉有超标缺点,应用超声波全部检验。三级焊缝只做外观检验,焊缝冷却后进行。焊缝表面焊波应均匀,不得有裂缝、夹渣、焊瘤、烧穿、弧坑和针状气孔,焊缝区不得有飞溅物。其它缺点和偏差如气孔、咬边、焊缝余高、焊缝凹面值、焊缝错边量、焊脚宽数值不能超出规范要求。成品表面处理、油漆、堆放及运输:高强螺栓连接范围内构件接触表面采取喷丸(粒径1.54mm)除锈去污及糙面处理,处理好摩擦面外观要符合要求并满足抗滑要求,运输中要预防损伤。构件涂层工作应在质量
38、检验部门对制作焊接质量检验后进行,除锈质量等级为Sa2.5,采取湿喷砂及电动钢丝刷除锈。防锈漆喷涂通常为45遍;配置好涂料不宜存放过久,使用时不得添加稀释剂;安装焊缝处应留出3050mm宽范围不涂。涂层完成后,应在构件上按原编号标注,长大构件应标出吊点位置。构件运输时应采取方法预防变形,高强螺栓连接孔壁应涂黄油预防锈蚀。钢构件运输、安装:钢桁架、钢柱、梁等用炮拖车运至安装地点,采取塔吊或25t汽车吊吊装就位。杆件存放、运输中用枕木支垫平稳,免扭曲变形;搬运、安装过程中如有擦伤处,立即补涂;吊装作业设专员指挥,高空作业人员系安全带,戴安全帽。钢柱安装:构件制作完成后,应按施工图及结构标准,对构件
39、成品进行验收,关键验收项目有:柱底平面到柱端顶板距离偏差;柱身挠曲矢高;柱身扭曲;柱脚底板翘曲;柱脚螺栓孔对底板中心轴偏差;顶板和钢梁连接螺栓孔对柱中心轴线偏差。以上各偏差值均应符合规范要求。基础验收:基础砼强度必需达成设计强度80%以上方可吊装钢柱;基础周围回填完成;表面平整、地脚螺栓完好、螺帽齐全;轴线标志和标高基准点齐全。钢柱吊装:先在柱底板侧面及柱身侧面标志纵、横轴线;吊装沿纵向依序、同跨对称进行,为钢梁安装创条件,并立即校正灌浆;吊装时用两台经纬仪在纵、横两个方向校正垂直度,用垫铁调整垂直度和柱标高,拧紧地脚螺栓,随即进行二次灌浆。钢桁架、钢梁安装:吊装前对支座承台做深入检验,确定轴
40、线、标高、平整度精度;对钢桁架或梁各部分尺寸、螺栓孔位置及焊缝做好验收工作;在安装处设高架作业平台。吊装:起吊前应在两端系上麻绳,用于起吊后调整钢桁架、梁位置及控制钢梁摆动;第一榀安装就位后用缆风绳固牢,后序钢桁架、梁以钢支撑固定。生料库钢桁架在库内地坪上组装成整榀后吊装;高强螺栓连接:必需符合施工图中要求高强度连接副性能等级、规格、连接型式、孔距、预加应力、摩擦面抗滑移处理和连接后防锈处理等技术方法。高强螺栓连接副:须符合紧固件验收检验、标志和包装(GB1195-83),钢结构用高强度大六角头螺栓,大六角头螺母、垫片和技术条件(GB12281231-81),钢结构用扭剪型高强度螺栓连接副(G
41、B36323633-84)要求,必需有生产厂出具质量确保书;进场时按生产技术文件和证书注明批号、规格进行验收,并严格检验其外观质量(损伤、腐蚀、沾染脏物等);不进行检验时不得随便开箱,以预防扭矩系数发生改变;螺栓应存放在防潮、防雨、防尘库房内。堆放应按型式和规格分类,并预防生锈和损坏;包装箱在使用时打开,按使用数量领取,严防批号和规格紊乱。高强度螺栓连接现场试验:安装前应对高强螺栓进行扭矩系数复验或螺栓预拉力复验,其试验系数应符合设计要求,不符合要求退货。高强度螺栓安装前,应检验连接面喷砂处理是否符合标准,并用钢丝刷清除浮锈;安装和校正时,应采取临时螺栓和冲钉,数量应按安装时可能产生荷载计算确
42、定,并符合下列要求:所用临时螺栓和冲钉之和不少于节点螺栓总数1/3,所用冲钉数不宜多于临时螺栓30%,严禁用高强螺栓做临时螺栓;当钢结构安装精度达成要求后,方可安装高强螺栓,高强螺栓应按下列要求进行安装:螺栓孔穿入方向一致,螺栓应自由穿入螺栓孔,对不能自由穿入螺栓螺栓孔,应用锉刀或铰刀进行修整,严禁强行装入或用火焰进行扩孔,修整后孔径应小于1.2倍螺栓直径,修整时应将周围螺栓全部拧紧,使板迭贴紧,预防切屑落入板迭间;严禁在雨中安装高强螺栓。高强螺栓安装完成后紧固须按下列要求进行:紧固用扭矩扳手应进行校核,误差大于5%不得使用;紧固时优异行初拧,初拧后仍不能使板迭紧密相贴大型节点,应进行复拧,复
43、拧扭矩和初拧相同;板迭紧密相贴后,方可进行终拧;终拧扭矩应按相关要求或相关系数计算确定;高强螺栓只许可在螺母上施加扭矩,其紧固次序通常由节点中心向外侧进行;初拧、复拧和终拧后应使用不一样颜色涂料在螺母上做出标识;螺栓安装当日应紧固完成。高强螺栓连接工程检验:用小锤逐一敲击,检验是否有漏拧螺母;每个节点应对10%螺栓进行扭矩复验,复验数量最少为1个;扭矩复验应在终拧1小时后进行,当日完成。7、砖墙体(1)施工方法采取挤浆法砌筑,工具式内脚手架,搅拌机拌制砂浆,汽车吊垂直运输。(2)工艺步骤测量定位放线基层清理立皮数杆砌筑墙面清理、养护。(3)施工关键点砌筑前,清理基层,砖充足润湿,立皮数杆,正确
44、标注预留孔洞及门窗过梁位置。砌筑时,采取双掛线、三顺一丁及“三一”砌法,确保灰缝厚度812mm、砂浆饱满度85%及墙面平整度,消除空缝、瞎缝、通缝、干砖上墙质量通病。和框架柱相接处必需按设计要求预埋拉结筋。结构柱处预留马牙茬,按要求设置26、50cm拉结筋。外墙转角及内外墙交接处应同时砌筑,留坡茬。安装专业紧密配合埋设管线,正确核实预埋件及孔洞位置和尺寸,不得在已砌筑墙体上剔槽凿洞。8、防水卷材屋面(1)基层表面平整密实、洁净,保持干燥,雨天停止施工,基层坡度和基层和突出屋面结构连接处、转角处均做成半径100150mm圆弧或钝角。(2)防水卷材施工时,卷材在铺贴前保持干燥,表面杂物应预先清除洁
45、净并避免损伤油毡;油毡铺贴前,应在干燥、洁净基层上均匀涂刷一层冷底子油,干燥12h后再进行下道工序。(3)卷材铺贴时,当屋面坡度小于3%时,采取平行于屋脊铺贴;坡度在3%-15%时,采取平行或垂直屋脊铺贴,上下层卷材不得相互垂直铺贴。9、装饰和门窗(1) PVC门窗安装PVC门窗和墙体通常采取连接件法和直接固定法。确定连接点位置和数量时,首先应考虑能使门窗扇经过合页作用于门窗框力,尽可能直接传输给墙体,并预防其在温度、风压及其它静载荷作用可能产生变形,还应适应门窗变形较大特点,确保其和墙体之间有若干小位移量,而不影响门窗使用功效。在合页位置应放连接点,相邻两连接点距离不应大于700mm,在横档
46、式竖框地方不宜设连接点,相联连接点应在距其150mm处。框和墙内应留一定宽度缝隙,并用泡沫塑料条或油毡卷条填塞,也可采取硅橡胶嵌缝条,但不宜过紧,门窗框四面内外接缝用密封材料嵌填严密,但封缝材料不应对塑料门窗有腐蚀、软化作用。(2)装饰墙面一般抹灰先用托线板检验墙面平整和垂直程度,大致确定抹灰厚度,再在墙上角各做一个标准灰饼,然后依据这两个灰饼用托线板挂垂线做墙面下角两个标准灰饼,待灰饼有些硬度后便可开始抹底灰,并用刮尺刮平和灰饼等厚,罩面混合砂浆应待底灰砂浆凝结有一定硬度后方可粉抹。抹灰基层为砼面时,抹灰前先刮水泥浆一道。室内墙、柱面阳角和门洞口阳角,用1:2水泥砂浆抹出护角,护角厚度不低于20mm,每侧宽度大于50mm。外墙窗台、窗套、雨蓬和突出腰线等上面做流水坡,下做滴水线或滴水槽。顶棚抹灰钢筋砼楼板顶棚抹灰前,应涂刷素水泥浆一道,并在四面墙上弹出水平线,以墙上水平线为依据,先抹顶棚四面,圈边找平。罩面混合浆膏应以涂抹方法分两遍连续罩在中层抹面上,并用铁抹子溜光至表面密实光滑为止。10、室内外电气工
