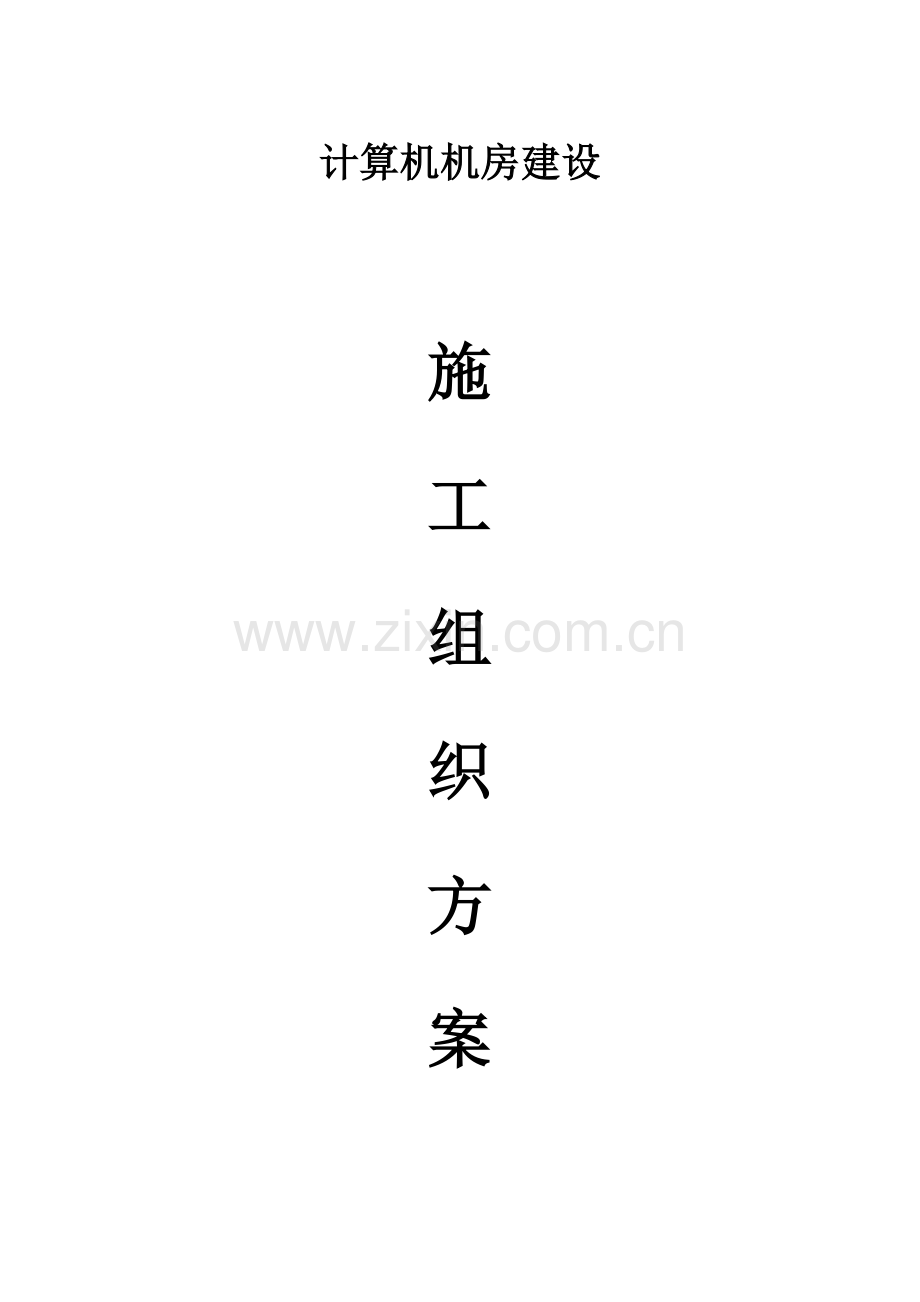

计算机机房建设

施
工
组
织
方
案

目 录

一．工程概况和工程范围 1
1.项目概况 1
2.工程范围 1
3.编制依据 1
4.工程施工特点 2
5. 项目施工规范标准 2
二．施工准备 3
1．施工准备工作计划 3
2．施工组织 3
三．机房工程计划进度、控制及管理 4
1．机房工程进度控制表 4
2．工程进度控制 6
3．质量控制方法 6
4．质量确保具体步骤 8
5．确保施工安全方法 9
6．成品及设备部件保护方法 9
7．环境保护方法 10
8．文档管理 10
四．施工技术方案 11
1．机房防水处理 11
2．机房内装饰 13
3．机房供配电 15
4．机房新风系统 19
5．防雷接地系统 19
6．消防报警及气体灭火系统 22
7．机房视频摄像机安装 24
8．机房门禁系统安装 24
9．环境及动力设备监控 24
10．机柜设备安装 26
五．分项工程施工方法及工艺要求 27
1．机房装饰工程施工方法及要求 27
1.1彩钢板墙面、柱面 27
1.2防火玻璃隔断 27
1.3地面找平 28
1.4防静电活动地板 29
1.5吊顶天花安装 30
1.6照明灯具安装 31
1.7接地系统 32
2．电气工程施工方法及要求 32
3．管线及线缆敷设要求 37
附件：机房施工图纸 39

一．工程概况和工程范围
1.项目概况
计算机机房设置在xxxx，总建筑面积x㎡，机房布局以下表所表示。
机房功效区分配表
机房名称
面积（㎡）
净空高度：（m）
监控设备机房
X
3米
管理操作间机房
x
3米
外网机房
x
3米
专网机房
x
3米
UPS及配电室
x
3米
气体瓶室
x
3米

2.工程范围
机房装饰装修工程
电气工程及机房防雷工程
机房综合布线工程
服务器设备机柜安装工程
机房空调工程
机房新风换气工程
机房视频监控系统
机房门禁系统
机房消防工程
机房环境监控系统
3.编制依据
本施工组织设计依据以下几项编制：
1、现行国家相关规范、标准和规程。
2、我企业ISO9001质量体系文件（质量手册、程序文件、作业指导书）。
3、现场实际情况。
4.工程施工特点
1. 此次工程为新建工程，所以，必需充足考虑机房运行条件及各人员及相关工序调配和衔接。
2. 本工程在市区内，所以在施工中必需做好垃圾消纳、材料设备进出、环境保护、噪音和粉尘控制等文明施工，确保周围办公环境和办公人员休息、生活及工作不受影响。
3. 有较大型设备安装调试，故需确保设备安全搬运、进场等工作顺利、安全进行。
5. 项目施工规范标准
GB 2887- 电子计算机场地通用规范
GB 50243- 通风和空调工程施工及验收规范
GB/T 50311- 建筑和建筑综合布线系统工程设计规范
GB/T 50312- 建筑和建筑综合布线系统工程验收规范
GB/T 50314- 智能建筑设计标准
GB 50168-92 电气装臵安装工程电缆线路施工及验收规范
GB 50174- 电子信息系统机房设计规范
GBJ 16-87 建筑设计防火规范（1997年版）
JGJ 73-91 建筑装饰工程施工及验收规范 11 GB 9361-88
计算站场地安全要求 12 GB 15763.1- 建筑用安全玻璃防火玻璃
DGJ08-83- J10011- 防静电工程技术规范
GA/T 367- 视频安防监控系统技术要求
GB 50116-98 火灾自动报警系统设计规范
SJ/T10796-01 防静电活动地板通用规范
GB50343- 建筑物电子信息防雷技术规范
二．施工准备
1．施工准备工作计划
施工准备工作是整个施工生产前提，依据本工程工程内容和实际情况企业和项目部共同制订施工准备计划。为工程顺利进展打下良好基础。
关键准备工作一览表
项目
内容
进场后第几天完成
承接单位
施工组织设计编制
确定施工方案和质量技术安全等方法，并报审
2
建设单位、监理单位、我企业
施工组织机构
成立项目经理部，确定各班组及组成人员
1
建设单位、监理单位、我企业
方案编制和交底
编写具体施工方案，并向相关人员和班组仔细交底
分阶段
我企业
施工内部预算
计算工程量，人工、材料限额量、机械台班
1
我企业，企业项目部
材料计划
原材料和多种半成品需求计划
1
我企业
图纸会审
全部施工图
5
企业项目部
定位放线
点线复核，建立平面部署定位和控制细部
进场2天内
建设单位、监理单位、我企业
平面部署
按总平面部署水、电及临时设施
按工程进度
我企业项目部
机具进场
机械设备进场就位
分阶段
我企业项目部
材料进场
部分材料进场
1
我企业项目部
人员进场和教育
组织劳动力陆续进场，进行三级安全技术教育
分阶段
我企业项目部
进度计划交底
明确总进度安排及各部门任务和期限
每七天例会
我企业项目部
质量安全交底
明确质量等级特殊要求，加强安全劳动保护
分项施工前
我企业项目部
2．施工组织
1) 施工组织总体布署以系统工程理论为指导，辅以流水法,网络法施工计划管理，确保协议推行。在要求工期内完成协议，而且争创工程质量全优，是本企业施工组织总体布署优先考虑目标。
为了实现上述目标，本企业组织安排了含有多年机房施工管理经验 xxx 同志担任施工工作,施工工长在项目经理 xxx同志领导下开展机房施工管理工作。
2）施工作业人员配置
本机房工程工程专业人员估计高峰人数 ：x名
其中，管 理 人 员 ：x名
工程技术人员 ：x名
因为机房工程对于人员素质要求较高，故工程技术人员所占比重较大。
三．机房工程计划进度、控制及管理
1．机房工程进度控制表
我企业考虑到大楼土建、机电设备安装、装修工程总体进度安排，结合机房系统本身特点，定出机房工程系统进度安排表。
进度安排中关键把握以下三个关键步骤：
¨ 供货：结合大楼总体施工进度要求，对各系统设备供货时间作出具体安排。针对不一样子系统制订出具体交货时间表。
¨ 安装：机房系统安装，要紧密配合暖通风水管道及设备安装，依据不一样阶段劳动力需求，投入不一样数量工程人员，满足施工进度需求。
¨ 调试：含有调试条件系统，先完成调试。
整个机房建设工期为x天，其中x天内完成机房装修和全部管线敷设，用x天时间完成机房设备安装调试及文档资料整理工作，机房工程进度计划控制表以下图所表示。

2．工程进度控制
1. 项目进度复核
项目复核根据项目经理要求，进行项目实施进度审核，项目复核将最少包含以下内容：
¨ 过程和状态复核
¨ 设计变更控制：设计变更是机房系统实施过程中，难以避免问题，怎样快速简捷处理现场设计变更问题，关系到预定工程进度实现。图为设计变更处理步骤图，简明表示了变更处理程序。
¨ 验收测试
¨ 质量控制
2.工程汇报
进度汇报按以下格式提交给用户：
¨ 关键 —— 汇报显著成绩
¨ 进度和状态 —— 汇报相关项目实施进度和状态
¨ 要预先处理问题
¨ 预报 —— 汇报下项将要进行事项
¨ 每项需维护和更新未完成工作项目
3．质量控制方法
确保工程施工质量，就是要根据设计要求，选择合格材料，经过优化 工序或工作，根据一定投资额，在预定工期内，完成机房系统工程建设。
工程质量全方位确保必需从以下多个方面控制。
（1）加强进场材料和设备检验验收工作：
工程上所用一切材料和设备必需先送审样本或样品，经业主、总包和设计审批认可后才能订货。进场时必需随附合格证，产地证书及验收文件。
（2）加强技术方案和施工工艺交底工作：
u 由工地主管，专业管理人员向施工部门技术责任人交底，明确关键性施工技术问题和关键项目标施工工艺。
u 施工队伍由施工队伍技术责任人向施工员，技术员，质检员，安全员进行图纸，施工方法、技术方法及操作要求等方面交底。
u 班组由施工员向班组工人交底。
u 交底时要结合具体操作部位落实落实各项技术要求，并指导班组明确各关键部位质量要求，操作关键点及注意事项。

（3）建立质量控制，检验和验收制度
u 建立施工班组自检互检制度
u 严格质量检验验收,施工班组完成份项工程后,必需进行自检,自检合格后,报请项目部质量检验,下道工序施工前必需对上道工序分项工程再次进行质量检验验收。
u 建立隐蔽工程验收制度
u 预留，预埋工作完工后在浇捣混凝土前施工班组请质量员检验验收而且拍照存档。
u 建立工程质量检验验收档案管理制度
u 工程质量检验验收工作一定要有文字统计，填写相关表格资料并经相关责任人签字认可，存档立案。
u 建立工程质量例会制度
u 每七天五召开一次质量例会，由项目质量管理员主持，各弱电分包技术管理人员参与，分析一周来施工中相关质量问题，关键研究管线工程和设备安装工程。
u 加强半成品，成品保护工作

（4）加强隐蔽工程预埋电管保护工作
u 混凝土工程结束拆去模板后即清除线盒，束节内杂物，在接线盒内涂刷防锈漆，防锈漆干燥后再塞上泡沫塑料物保护。
u 管线，设备安装分项工程结束，清扫电管，线槽，设备箱内杂物和垃圾，外露电线，电缆和金属软管盘整后置放在线槽或电管上方，避免装修工作时损坏已经完成管线，同时派员天天巡视已完成安装工作施工区域。
4．质量确保具体步骤
本项目组中设质量监督工程师，负责检验监督该项目标质量情况，发觉质量问题立即处理，把影响项目质量原因降低到最低程度，并依据相关要求将项目实施各阶段质量情况向项目经理汇报立案。
我企业把质量确保步骤贯穿于整个工程项目标始末，在独具风格完整质量确保体系中包含：需求了解，方案设计/最终确定，提供产品，测试检验、安装实施和技术支持等六个方面：
（1）需求了解 ：
从实际出发，全方面了解用户需求，作出切合实际正确分析，以此来确保方案设计质量。
（2）方案设计/最终确定：
依据对用户需求分析研究，依据机房系统特点，结合本企业教授理论和实践经验，面向当今楼宇技术发展，为用户设计出充足满足需求、高质量系统处理方案，并由用户/设计方最终确定。
（3）提供产品：
前面已经提到，本企业在产品选择上十分重视质量要求，将为用户推荐中国及世界著名厂商所生产产品，其性能质量均满足国际标准。
（4）测试检验 ：
本企业向用户提供产品前，首先由工程师进行严格测试检验，以确保所提供产品质量可靠，性能稳定，符合产品说明书各项要求。
（5）安装实施 ：
在安装实施方面，本企业强调严格作业管理及一流专业技能，严格把握产品设备验货、安装、调试和试运行等各项步骤，在每个步骤中全部将做到原始统计清楚，测试数据正确，安装操作规范，把可能发生质量问题消亡在萌芽状态，从而确保整个系统安装质量。
（6）技术支持 ：
良好技术支持和售后服务是机房系统正常运行可靠确保，也是本企业质量确保体系中关键一环。本企业将依据严格规章制度开展此项工作，有始有终地抓好质量管理，为用户提供长久、高质量技术支持和售后服务。
5．确保施工安全方法
安全生产工作要严厉法规，落实责任，消亡违章，以强化管理为中心，努力提升企业安全技术管理水平，确保全体施工人员安全健康。
（1）参与该工程施工人员必需坚持安全第一，预防为主方针。层层建立岗位责任制，遵守国家和企业安全规程，在任何情况下不得违章指挥或违章操作。
（2）编制安全技术方法，书面向施工人员交底。
（3）进入现场必需严格遵守现场各项规章制度，工长对施工人员要做好现场安全教育，进入现场必需戴好安全帽。
（4）安装使用脚手架，使用前必需认真检验架子有没有糟朽现象，有没有探头板，施工周围应立即清理障碍物，预防钉子扎脚或其它磕碰工伤事故。
（5）施工地点及周围孔洞必需加盖牢靠，管道竖井其预留钢筋按需要孔径切割开洞，预防人员高空坠落和物体坠落伤人等事故发生。
（6）暂设用电必需符合安全用电要求，凡手持电动工具使用必需经过漏电保护装置，施工照明用电应低于36V低电压，潮湿地点作业要穿绝缘胶靴。
（7）生产班组每七天要进行一次班组安全活动，并有统计，查隐患、查漏洞、查麻痹思想，要常常不停地进行安全教育。
6．成品及设备部件保护方法
施工人员要认真遵守现场成品保护制度，注意珍惜建筑物内装修成品设备等设施。
设备安装前要由相关人员检验进入现场关键设备,进行拆箱点件并做 好统计，发觉缺损及丢失情况，立即反应相关部门.在参与人员不全时，不得随意拆箱。
设备开箱点件后对于易丢、易损部件应指定专员负责入库妥善保管。各类小型仪表及进口零部件，在安装前不要拆包装，设备搬运时明露在外表面应预防碰撞。
配合土建预埋保护管及管口要封好，各型设备管道接口也要封好，以免掉进杂物。
加强成品保护意识，对有意破坏成品要给处罚。
各专业遇有交叉“打架”现象发生时，不得私自拆改，需经设计、甲方等相关部门协商处理后方可施工。
对于珍贵、易损仪表、零部件尽可能在调试之前再进行安装，必需提前安装要采取妥善保护方法，以防丢失损坏。
7．环境保护方法
施工现场文明施工管理必需实施上级颁发场容管理及相关要求，各施工队要有一名管理人员主抓，施工员分区负责，各施工班组全部有一人负责文明施工。
施工队对现场文明施工管理要统一部署，统一安排，每个班组要建立岗位责任制。
工长施工交底时必需对文明施工提出具体要求，关键部位要有切实可行具体施工及书面交底。
操作地点周围必需做到整齐，干活脚下清，活完料尽，剔凿、保温完成后要随时清理干静，将废料倒在指定地点。
上道工序必需为下道工序主动发明优良条件，立即做到预留、预埋和暗配工作。
施工现场堆放成品、材料要整齐，以免影响景观。
8．文档管理
为了完整、正确地调用、查验和保管和本项目相关文件、档案、资料、会议统计及往来传真等，根据项目管理制度相关要求，本项目组必需妥为归类保管各类资料，查验和调阅均应推行对应手续，待协议全部实施完成后移交或归档。在项目实施中或完成后，应向用户提交下列文档：
¨ 实施方案提议书
¨ 工程进度计划表/月报表
¨ 相关专业设计变更通知单
¨ 设备装箱单
¨ 设备到货及验货清单
¨ 系统配置文档
¨ 系统管理制度
¨ 系统试运行汇报
¨ 工程验收汇报
¨ 项目总结
¨ 关键会议统计
¨ 关键往来传真
¨ 其它
四．施工技术方案
机房建设内容包含机房内装饰、新排风系统、消防系统、供配电系统、防雷接地系统、机房门禁系统、机房视频监控系统、机房动力环境监控系统、机柜设备共9个部分。下面对这9个部分实施方案进行描述。
1．机房内装饰
此次机房设计结合业主实际要求，在选材设计方面进行以下叙述：
（1）吊顶工程
吊顶选择特丽达铝合金吸音微孔板（燃烧性能等级A），其规格为600×600×0.7mm方板，内衬保温防尘棉，该吊顶材料表面平整，结构坚固，不易变形吸音效果好，不起尘，防火性能好等优点。并和3×40W格栅灯配套，使机房照明均匀。
（2）地板工程
机房区域地板设计采取“沈飞牌”全钢抗静电活动地板，铺设高度300-350mm。该地板严格参考国家标准GB6650-86标准制订，全部制造全钢地板材料均无公害物质，确保安全使用。地板表面经过中灰色喷塑处理，柔光耐磨防腐六角杯窝结构使地板含有更大耐压能力。地板配套附件--支座、横梁均为全钢组件，表面经镀锌防腐处理。
● 材料规格
A.面板
面板长宽尺寸为600*600mm，其正方度必需控制在±0.15mm之范围内,水平误差不得大于0.5mm。
面板中央点在500kgs集中荷重时其挠度（Deflection）应在2.0mm以内。
面板应采取高品质之高压积层板（High Pressure Laminated Tile）,其电阻值应在1X107—1X1010欧姆以内。
B.防震衍梁
基座架高于180mm以上时,必需增设防震衍梁。
衍梁采取放置装置法并用56.4×25.4×14mm方形镀锌钢管做成，以确保装卸之方便和耐腐蚀之要求。
衍梁中央绕度试验在跨距37cm时,其负载重量应大于250kg以上。
C.基座部分
基座和地板之粘胶使用专用粘剂，必需时得使用迫紧螺丝固定。
每支基座均需备有穿绕接地铜线之预留圆孔，以方便和屋外设置之接地铜极棒穿引连接，并确保良好静电消除能力。
D.提升地板接地网
采取6㎜2裸铜线十字型压接方法施工，安装于保温层上方。
上述活动地板区域均作网格接地处理。为确保地面洁净度，地坪作平整清洁处理后，刷环氧树脂地坪处理。
因为机房外部地面标高为±0.00，所以在进房间门进口处设缓冲区，缓冲区到机房做二级踏步，缓冲区铺设活动地毯，方便于人员进出，当搬运设备时，能够将预先制作好活动斜坡放置在缓冲区域，使设备能够轻松进入机房。
（3）墙体及隔断工程
墙面采取优质1200*3000优质彩钢板。

隔断采取12mm钢化玻璃隔断，关键考虑视野透明，增加开阔感及便于监察相关计算机设备运作情况,隔断具体位置见机房门及玻璃隔断示意图。
为了机房内设备安全，全部机房和外界连接墙体缝隙区管线槽接口处全部要作密封处理，并在防火门上加装闭门器，方便大门立即关闭，愈加好预防老鼠进入机房。
（4)门窗工程
门：采取钢制防火防盗门，玻璃隔断外设置钢化玻璃门,机房全封闭无窗户。
2．机房供配电
一、安装说明
机房全部用电设备根据一级负荷考虑，本方案根据一路市电引入及一路UPS电源引入模式设计。
经过双回路电源引入方法，进入主机房配电柜，以市电作为维修插座输入线路、照明系统、空调系统、新排风系统等，UPS电源关键为机房内关键设备供电。配电柜内空开全部选择ABB高性能空气开关，机房内照明设备直接从机房配电柜内引出供电，配置一台200KVA UPS连接到机房配电柜。
地线使用独立新安装防雷接地系统。如现场情况不许可制作独立接地体，则可把防雷接地系统引至强电汇流排（PE）端和之可靠连接。
各设备机柜配电，各房间用电插座、照明配电均按独立回路设计；
机房配电系统所用电缆均为阻燃绝缘导线及阻燃电力电缆，线缆管路均设计为镀锌金属线槽及钢质线管。
二、技术要求
计算机设备供配电系统提供电源质量好坏直接影响着计算机系统稳定性和可靠性。须符合国家标准《电子计算机机房设计规范》（GB50174-93）中对电压变动、频率改变、波形失真率A级要求。
下表是国家标准中具体分级要求：
项目
等级
A级
B级
C级
电压波动范围
5%
±7%
-15%～+10%
频率波动范围
≤±0.2Hz
±0.5%
±1Hz
波形失真率
3～5%
5～8%
8～10%
为保护数据和设备安全，系统中同时采取UPS不间断电源，最大程度满足机房计算机设备对供电电源质量要求。市电电源供电，再经过UPS不间断电源对计算机设备供电。
三、机房照明配电系统
主机房按《电子计算机机房设计规范》（GB50174-93）要求，照度为≥300Lx；其它辅助功效间照度大于200Lx；应急备用照明照度≥5Lx。
灯具选择：
机房灯具选择3×40W照明；600×1200MM嵌入式无眩光格栅灯，和灯盘相配可产生柔和效果，不会产生眩光，尤其适适用于计算机办公室。尺寸和方形吊顶板相配，达成整齐、美观效果。灯具正常照明电源由市电供给，由照明配电柜中止路器、跷板开关控制。
四、插座
1、每个机柜接入独立回路UPS电源。
2、维修插座：市电辅助设备（包含检修、备用等）插座安装在地板上方墙面上或由配电柜直接接线至设备柜进线主开关上。市电插座采取国家标准二三孔10A插座，市电插座采取白色边框。距地（地板面）300mm。全部市电插座安装时要相互平整，走暗线。
五、机房空气开关及配电柜选型
本机房空气断路器均选择ABB低压开关，ABB生产低压开关在市场上含有很好声誉及可靠、优良品质。其塑壳开关，标准配置有热磁及电子脱扣器，含有可调整LT（长延时）过负荷保护、ST（短延时）短路电流保护、INST（瞬时）电流保护。小容量断路器为C系列。
以上产品均符合IEC 898，GB 10963标准和CCC安全认证要求。
(80A-630A) 塑壳断路器
用途：
低压配电保护、低压电动机保护、线路控制（负荷开关）
特点：
独特双旋转分断结构、能量跳闸系统，提升反应速度、超强分断能力，最高可达150kA、快速切断故障电流，最短仅为2ms、模块化结构，灵活适应不一样应用场所机械和电气寿命长。
技术规格：
额定电流 80-630A分断能力：N/H/L三种型式、极数：3极/4极、安装方法：固定式/插入式/抽出式、联接方法：板前联接/板后联接。
所以方案中配电柜主开关均选择ABB C系列塑壳开关，分路开关选择C63系列低压空气断路器，分别负责UPS电力系统和机房各用电设备分配。配电柜体选择国产柜体。
六、配线考虑
全部供电线路采取阻燃或难燃铜芯电线（缆），线径容量全部有余量。因为机房配电路由均设置金属线槽，电缆（线）不再选择屏蔽线缆，电气系统不存在任何飞线，保障安全。
机房内线槽全部采取地板下走线方法铺设，采取镀锌钢线槽，线槽厚度不低于1.2mm。
主配电柜前端主干进线采取3根直径为10mm2玉蝶铜轴电缆。配电柜后端各回路全部电线电缆皆采取GB-ZRBV阻燃铜芯免检产品，敷设后测其绝缘电阻应不低于10MΩ。
照明线路均为2.5mm2玉蝶铜轴电缆，2～4根穿DN20镀锌管，多于4根分管穿线，但确保每根管内全部有一条零线，线路均沿墙或在吊顶内敷设。插座线路均为6mm2玉蝶铜轴电缆，穿管沿墙或在墙内暗敷设。小型机机柜使用线缆为10mm2玉蝶铜轴电缆。
UPS输入输出线缆使用4*50+1*35mm2线缆连接。
3．机房新风系统
一、新风安装说明
（1）机房对新风要求：
室内总送风量5%
按工作人员每人40m3/h
维持室内正压所需风量
（2）新风机选择
风量:m3/h，地板下散送风。
新风机选择m3/h。
（3）回风机选择
风量:1500m3/h，安装于吊顶内，经过直径250*200mm管道和吊顶安装回风口进行回风处理。
二、气流组织
计算机机房内净高设计为3m，经比较选择气流方法为：地板下送风吊顶板内回风方法。
详见附件新风系统安装图纸。
4．防雷接地系统
一、设计依据
GB50057----94《建筑物防雷设计规范》
JGJ/T16----92《民用建筑电气设计规范》
GB50174----93《电子计算机机房设计规范》
GB9361----88《计算机场地安全要求》
GB50200----94《有线电视系统工程技术规范》
GB7450----87《电子设备雷击保护导则》
GB2887----89《计算机场地技术条件》
GB50169---92《电气装置安装工程接地装置施工及验收规范》
二、处理方法
根据GB50057-94规范第三类建筑物防雷方法设计。
建筑物直击雷防护、大楼电源部分由建筑施工方完成，可参考GB50057-94进行完善。
机房雷电波过电压防护
依据GB50057-94规范要求，在可能引入雷电波侵入电源线路上设计安装电涌保护装置。

机房电源部分
分级保护原理图：
关键对雷电波侵入和感应雷采取防雷方法。拟采取二级防雷保护。
作三级以上防雷保护，第一级并联安装在大楼总电源开关处，用100KA电源防雷器，第二级是机房所在楼层分开关处，并联安装60KA电防雷器，第三级是在机房内UPS进线端并联安装一个20KA电源防雷器。
在一个地域选择保护不一样类型设备避雷器，应综合考虑以下原因：
.该地域雷暴日强度Nk，和最大放电电流发生概率；
.被保护设备耐受冲击水平（1.2/50us）；
.被保护设备价值；
.被保护设备社会关键性；
.通流容量等。
从而确定不一样保护电压Up和放电电流电源避雷器。
避雷器技术参数关键是通流容量，其值选择关键依据是GB7450-87《电子设备雷击保护导则》GB50057-94规范第六章要求，引入大楼关键设施有金属管道、通信线路、电力线路，按首次雷击电流150KA计算，75KA雷电流经过建筑物防直击雷装置入地，则流入电力线路、通信线路、金属管道可能雷电流均为25KA，增加一定余量电源避雷器第一级通流容量应最少为100KA，第二级选择60KA，第三级选择20KA。
安装概况
第一级防雷：
在该机房总开关处并联安装一个100KA电源防雷器箱，为一级防雷，该产品为无间隙式高能避雷器，性能更稳定，耐受电网电压波动能力强，最大放电电流为100KA，反应时间小于25ns，残压小于1500V，含有故障指示功效，雷击计数和老化预报和脱扣功效。符合IEC61643-1，NFC61-740产品标准。
2．第二级防雷
在机房所在楼层分开关电源前端并联安装一个40KA电源防雷箱，为二级防雷，最大放电流为40KA（单片），反应时间小于25ns，含有老化指示功效，和老化后脱扣功效，符合IEC61643-1，NFC61-740产品标准。
作用：关键是预防感应过电压和将第一级防雷残压降得更低（通常小于1000V/2.5KA）。对机房内电子设备进行保护。
3．第三级防雷
在UPS电源总输入线处并联安装一个20KA电源防雷器，为三级防雷。接一个加强型防雷插座，为三级防雷，最大放电电流为20KA，反应时间小于25ns,含有老化指示协能和，符合IEC61643-1,NFC61-740产品标准。
4．地网
依据符合国家标准《建筑物防雷设计规范》GB50057-94要求，在建筑物侧面空地做一田字形地网，地网由接地针、连接件、降阻剂等组成。接地针采取40×4×㎜角钢加工制作，角钢打入大地，角钢之间距离2米，再经过40×4㎜扁钢将角钢之间连接起来，角钢和扁钢进行三面焊接。扁钢距离地面距离为500㎜，在接地坑内填埋50㎜降阻材料，再用细土填埋，最终敷设混凝土。
5．机房接地
根据GB50174-93标准要求，室内全部设备应作等电位连接。
依据机房实际情况，因为机房内设备、金属比较多，所以，采取铜排做成环型接地体，和防雷器接地、电气接地和工作接地形成等电位网，预防导线共模干扰产生电位差和由此电位差造成敏感设备损坏或致使误动作。
详见防雷接地施工图纸。
三、实现要求
交流接地：电阻小于4Ω
防雷接地：电阻小于4Ω
安全接地：电阻小于4Ω
综合接地：交流工作接地、安全保护接地、直流工作接地和防雷接地等四种接地共用一组接地装置时，其接地电阻按其中最小值确定，电阻小于4Ω，接地电位差<1V。
5．消防报警及气体灭火系统
机房区域消防系统分为消防自动报警系统和消防灭火系统。因为机房内部火灾关键为电气火灾，而机房吊顶上、地板下有大量配电线路，所以需设置吊顶上、吊顶下、地板下三层报警。
一、报警系统施工
1、依据GB50116-98《火灾自动报警系统设计规范》。
2、本气体灭火报警联动系统采取绵阳久远报警产品,在操作室入口处墙面设置一台报警主机。
3、在整个区域设计有感烟探测器、感温探测器、手动报警按钮、声光报警器等。
4、声光报警器宜安装在工作人员易看到和听到地方,方便火灾报警时人员立即撤离,离地高度2.5m。
5、手动报警按钮安装于机房入口旁，底边距地1.5米安装。
6、绝缘导线应采取1.5mm2多股双绞铜芯阻燃电线。
7、系统安装和施工，应按《火灾自动报警系统施工验收规范》要求实施。
二、气体灭火系统
1、施工依据：
GBJ15-23-99《七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范》；
GB50263-97《气体灭火系统施工及验收规范》。
2、实施范围：
主机房5个区域。
3、关键原理：
七氟丙烷气体灭火系统是采取管网式灭火方法对防护区进行保护（即向防护区喷放一定浓度七氟丙烷气体，并使其均匀地充满整个防护区）。七氟丙烷气体灭火剂在常温下可加压液化，在常温常压下能全部挥发，它灭火机理是在高温下经过灭火剂热分解产生含氟自由基，和燃烧反应过程中产生支链反应H+、OH-、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。
系统含有自动控制、手动控制及机械应急操作三种开启方法：
当气体灭火控制器接收到防护区内报警信号时，控制器输出24伏直流电，使灭火剂储瓶动作，七氟丙烷灭火剂经管网路径、螺旋喷咀施放到防护区内。防护区内门灯显亮，避免人员误入，同时控制器接收压力讯号器反馈信号，控制器面板喷放指示灯亮。
手动控制状态下，当防护区发生火警时，控制器只发出报警信号，不输出动作信号，由值班人员确定火警，按下防护区外手动开启按钮，即可开启该装置，喷放七氟丙烷灭火剂。
当手动、自动全部失灵时，可进入防护区内实施机械应急操作开启，打开柜门，拔出贮瓶上手动保险销，拍击手动按钮，即可开启该装置。
详见机房消防系统施工图
6．机房视频摄像机安装
在机房区域安装8个数字半球摄像机，对进出机房情况进行视频录像。摄像机经过网络线缆连接到监控中心，由监控中心统一管理。详见视频监控系统安装图纸。
7．机房门禁系统安装
此次机房安装了5套门，采取了指纹门禁控制器，由大楼门禁系统统一管理。详见门禁系统安装图纸。
8．环境及动力设备监控
对机房环境进行监控，确保数据中心工作在一个正常范围之内。并同时能远程监控和管理，实现机房无人值守。
在本方案中采取集中监控智能数据管理系统，将各数据采集模块，如温湿度传感器、水浸、烟感等设备连接到智能数据管理系统上。
集中监控智能数据管理系统模块化结构能够进行最优配置，适适用于安装在从网络接入间到分布式网络机房等多种应用场景。覆盖了机房动力设备及工作环境监控所需全部功效，采取灵活架构设计，能依据多种应用场所具该方案设备连网结构以下图所表示：

本系统监控对象包含UPS电源系统、精密空调和机房环境（温度、湿度、水浸）等。
UPS电源系统
本工程监控动力设备包含UPS电源、开关电源、环境量等。经过智能协议读取，从而将动力设备信息，读取相关信息。正常情况下，能够经过接口读取下列信息：
不间断电源（UPS）
遥测
三相输入电压、输入频率、三相输出电压、三相输出电流、输出频率、温度、电池组电压
遥信
同时/不一样时状态、UPS/旁路供电、市电故障、整流器故障、逆变器故障、旁路故障、蓄电池分断器状态、风扇故障
精密空调
经过空调厂家提供通讯协议和智能通讯接口进行空调系统参数监测和故障诊疗。对空调内部压缩机、风机、冷凝器、加湿器、除湿器、加热器等部件进行实时监控，一旦部件发生故障，系统会直观地在画面上显示出来并报警。
空调智能通讯口经过通讯电缆和计算机相连接。连线示意图参见UPS和计算机连接。通讯电缆也采取屏蔽双绞线。
机房环境
温湿度、水漏测量；将该测点直接接入到采集器中，完成对监控数据测量。
UPS监控
监控机房内UPS电源输入、输出电压、电流、频率等各项参数，设置报警参数，设备出现故障及达成报警参数设置范围，可随时向监控中心发出警告。
机房温湿度
在机房设置温湿度传感器，在中心机房可经过网络显示出机房实时温湿度情况，当温度、湿度越界时向监控中心发出警告报警，系统短信通知其责任人。
烟雾探测设备
烟感探测器安装在吊顶上，均匀分布，用来探测烟雾有没有，并向采集器输出告警信号，为火灾预防和早期发觉提供帮助。
10．机柜设备安装
此次在计算机机房共安装xx个服务器机柜。每个机柜设置2个回路（1个UPS电源回路和1个市电回路）。

五．分项工程施工方法及工艺要求
1．机房装饰工程施工方法及要求
1.1彩钢板墙面、柱面
(1) 施工方法
Ø 施工前，先将原墙面灰尘扫尽，再涂刷防尘油漆，然后在各区域墙面先弹出＋3000mm水平控制线；
Ø 依据设计图纸确定铝塑板墙面板铺设方向和前后次序，在墙面进行轻钢龙骨定位、分格弹线；
Ø 采取25×2扁钢制作Π型固定件，用φ8膨胀螺栓将其固定在墙面上；
Ø 用M6六角螺栓将钢龙骨固定在Π型固定件上，拼装成井字型龙骨架。
Ø 在钢龙骨上铺设0.8mm厚铝塑板；
(2) 工艺要求
Ø 钢龙骨安装牢靠顺直、无弯曲、无变形，接缝均匀；
Ø 石膏板基层安装牢靠表面平整，接缝均匀；
Ø 铝塑板面板表面平整，洁净，颜色一致，无污染和锤印，角缝吻合；
Ø 工艺缝横平竖直、无弯曲、缝隙均匀，角缝吻合。
(3) 优良标准
Ø 面板许可偏差：表面平整<2mm/2m，垂直偏差<2mm/2m；
Ø 四面水平标高<±5 mm。
Ø 线条许可偏差：表面平整<2mm/2m，垂直偏差<2mm/2m，
Ø 线格平直<3 mm/5m，接缝高低差<1 mm。
1.2防火玻璃隔断
(1) 施工方法
Ø 玻璃隔断采取6号槽钢制作钢架，按现场尺寸下料，制作安装，焊接牢靠，采取φ8×80金属膨胀螺栓固定，校正水平、垂直后，表面刷防锈漆；
Ø 隔断采取12mm厚防火玻璃，玻璃周围采取白色玻璃胶固定和修饰；
Ø 钢架上部、下部均间隔1000～1500 mm采取L25角钢斜拉支撑，采取φ8×80金属膨胀螺栓固定；
Ø 内衬板采取9mm厚胶合板，采取沉头φ4×14自攻螺钉固定；
Ø 无框玻璃隔断下部边框饰面采取50mm厚彩钢板。
(2) 工艺要求
Ø 金属结构支架采取电焊焊接。焊接必需牢靠，焊缝整齐，不得有裂纹和固体夹杂，不得有松动、虚焊，不得有形状缺点；
Ø 金属结构支架制作完成后，采取无损检验措施进行检验，检验合格后方可定位安装，并经除去锈斑、焊渣等杂物后涂刷红丹防锈漆(银粉漆)；
Ø 隔断玻璃垂直方向接缝处均须磨边，隔断中部白色玻璃胶不得凸出；
Ø 玻璃隔断边框饰面必需粘贴平整，不得有凸凹。
(3) 优良标准
Ø 隔断玻璃：垂直偏差<2 mm/2M，平直度<3 mm/2M，邻边高差<1 mm。
Ø 隔断边框：垂直偏差<2 mm/2M，平直度<2 mm/2M，接缝宽度<0.5 mm，邻边高差<1mm。
1.3地面找平
一、施工准备
1、基层清理：把原结构施工和抹灰时残留在地坪上混凝土浆和水泥砂浆清理洁净；
2、按室内水平线做好地坪浇筑细混凝土灰饼。
施工面：见《机房房间布局平面图》中机房地面。
二、施工方法
1、经清理洁净地坪在浇筑地坪前一天浇水湿润；
2、在浇筑混凝土前把地坪水清扫洁净，再用水灰比0.4-0.5水泥砂浆作为接合层；
3、水泥浆随刷随铺上细石混凝土，高度达成20CM，并用刮杆刮平；
4、细石混凝土塌落度不宜大于30mm，摊铺刮平；
5、做好面层抹平和压实，必需在水泥初凝前完成。终凝前完成压光。通常抹压三遍，先用木抹子搓平再用铁抹子压一遍，等地坪收水后即压光并检验平整度。待人在地坪上走有脚印但不下陷时用铁抹子压第二遍，要求不漏压并将凹坑沙眼处压平。当地坪上人稍有脚印时，可进行第三遍抹压并将第二遍留下抹纹压平压实压光；
6、地坪养护：地坪铺设好压光后二十四小时即可进行地坪养护工作。通常养护时间不少于7天，养护时间要控制好，过早浇水要起皮，浇水过晚又不用湿润材料覆盖面层易造成裂缝和起砂。
三、质量要求
1、面层表面坡度符合要求，不得有倒返水和积水现象；
2、面层表面洁净无裂纹、脱皮、麻面和起砂现象；
3、表面平整度许可偏差4mm。
1.4防静电活动地板
