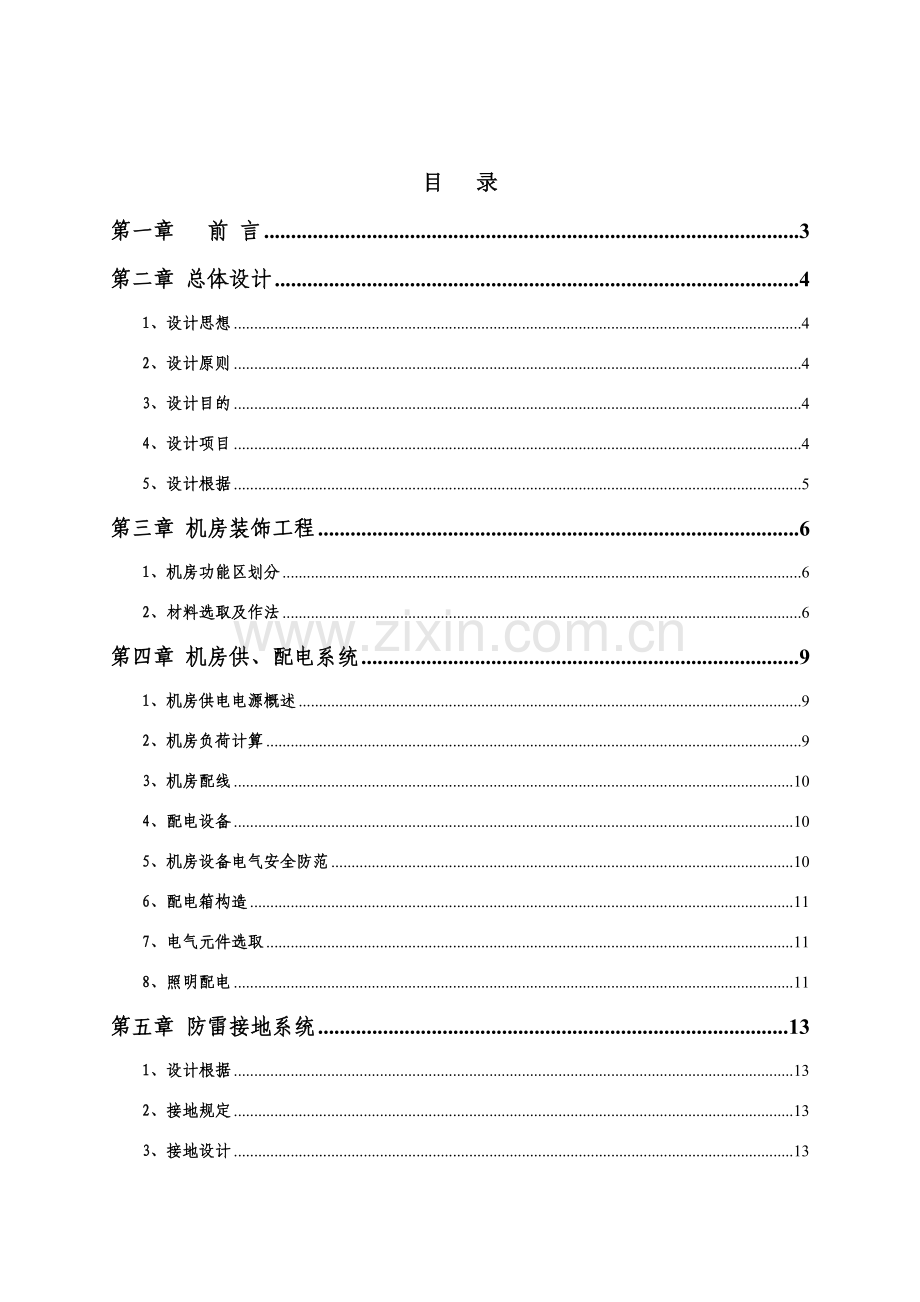

目 录
第一章 前 言 3
第二章 总体设计 4
1、设计思想 4
2、设计原则 4
3、设计目的 4
4、设计项目 4
5、设计根据 5
第三章 机房装饰工程 6
1、机房功能区划分 6
2、材料选取及作法 6
第四章 机房供、配电系统 9
1、机房供电电源概述 9
2、机房负荷计算 9
3、机房配线 10
4、配电设备 10
5、机房设备电气安全防范 10
6、配电箱构造 11
7、电气元件选取 11
8、照明配电 11
第五章 防雷接地系统 13
1、设计根据 13
2、接地规定 13
3、接地设计 13
4、防雷器设计 14
第六章 机房网络布线系统 16
1、设计原则、根据 16
2、产品选取 16
3、布线方案 16
第七章 机房消防系统 18
1、设计根据 18
2、自动报警系统设计 18
3、灭火系统配备 19
4、有关安全规定 19
5、报警联动系统 20
第八章 机房门禁系统 21
1、系统概述 21
2、门禁控制系统特点 21
第九章 机房通风系统 24
1、换气量计算 24
2、采用换气系统基本目 24
3、配备全热互换机重要功能及长处 25
第十章 KVM系统设计方案 26
1、需求概述 26
2、系统设计原则 26
3、使用本套系统优越性 26
4、方案概述 27
第十一章 集中监控系统 28
1、概述 28
2、基本功能 28
3、可扩展功能 30
4、功能指标 31
第十二章 精密空调系统 34
1、概述 34
2、精密空调特点 35
3、系统设计 36
4、设备选型 36
5、推荐产品重要技术参数 37
第十三章 UPS电源系统 39
1、概述 39
2、山特 3C10KS 技术参数简介 39
4、德洋（DOYO）电池简介 40
第十四章 机柜系统 41
1、推荐选型 41
2、产品重要规格及性能 42

第一章 前 言

计算机机房工程是一项复杂系统工程。它综合了装饰、网络、电气、防雷接地、新风空调、消防等各种专业，是电子化系统运营重要基本。因而，在对计算机机房进行设计施工时,不但要严格按照国标进行设计，还应依照计算机技术发展需求，场地现场条件和技术条件进行合理优化设计。使实行后机房达到能保证计算机系统及其配套设备稳定可靠运营；为机房工作人员提供良好工作环境。避免因工程设计失误也许引起各种设备故障，以致导致计算机系统瘫痪，给顾客带来损失。
机房工程设计必要做到严谨、认真、负责、一丝不苟。计算机机房必要严肃认真地综合规划、科学设计、严格施工。机房布置应当整体布局合理、整洁美观；配电线路安全可靠；接地系统良好。技术指标达到使用以便、照度适当、用电安全、防火、防尘、防震、防雷、抗静电、抗电磁干扰、能自动调节温度及湿度等。

第二章 总体设计
1、设计思想
采用最新成熟技术和产品,在设计中既考虑到实行后中心机房先进性,同步考虑到机房实用性和可操作性。本次新建设机房应可以满足当前和此后5～随着计算机技术发展对机房系统规定。
2、设计原则
为了将本项目机房建设成具备领先水平信息数据解决中心，设计过程中遵循如下原则：
A、安全性
B、可靠性
C、灵活性
D、扩展性
E、国际原则性及开放性
F、美观舒服、经济合理
本工程将采用先进技术及工艺，且这些技术及工艺均以在以往工程实践中得到了检查，能最大限度满足机房既有业务及将来发展需要。具备高度安全性及可靠性。
3、设计目的
本次机房按国家A级机房建设原则进行设计。
4、设计项目
1. 机房装饰系统工程
2. 机房供配电系统工程
3. 机房通风系统工程
4. 机房防雷接地系统工程
5. 机房综合布线系统工程
6. 机房消防系统工程
7. 机房门禁系统工程
8. 机房KVM系统工程
9. 机房UPS系统工程
10. 机房机柜系统工程
5、设计根据
· GB50174-《电子计算机机房设计规范》
· GB9361-88《计算机站场地安全规定》
· GB2887-《电子计算机场地通用规范》
· GB50303-建筑电气工程施工质量验收规范
· GB50222-95建筑内部装修设计防火规范
· GB-50057-94 建筑物防雷设计规范
· GA267-计算机信息系统雷电电磁脉冲安全防护规范
· GB50052-95《供配电系统设计规范》
· SJ/T 10796-《防静电活动地板通用规范》
· GBJ/19-87《采暖通风与空气调节设计规范》

第三章 机房装饰工程
1、机房功能区划分
计算机机房构成是根据其性质、任务、业务量大小、所选设备类型以及计算机对供电、空调等方面规定和管理体制而拟定。考虑到数据解决工艺流程，路线敷设方式，以及操作人员行走路线和甲方规定，将机房划分为：
主机室（82.0 m2），电源室（17.9 m2）
2、材料选取及作法
机房装修材料选取原则
尽量选用非燃烧材料(燃烧性能级别A)或难燃材料(燃烧性能级别B1)；宜采用不吸尘、不发尘材料；选用受温度变化影响小材料；符合业重规定材料。
详细选取如下：
1)、吊顶
操作室及电源间吊顶选用铝合金微孔方板(燃烧性能级别A级)。600*600*0.8mm，吊顶板安装高度距原地面2800mm。
该吊顶板不起尘不吸尘拆装以便，为吊顶内线路及灯具维修提供了条件，且装修效果好，是当前最抱负机房吊顶材料。
机房区不吊顶，采用灰色乳胶漆进行防尘解决。
2)、墙、柱面
所有房间墙柱面选用立邦乳胶漆。
采用不锈钢踢脚板(燃烧性能级别A级)，规格：80mm高。
3)、隔断
机房和操作室及电源室之间采用12mm钢化玻璃隔断，隔断下部1000mm采用钢骨架基层水泥板贴面，面刷乳胶漆。
玻璃隔断框及玻璃门框均采用1mm拉丝不锈钢框饰面。
4)、地面
整个机房区域选用全钢型抗静电活动地板(燃烧性能级别B1级),地板规格：600 x 600 x 35mm。该地板承载能力强，其与普通抗静电型合地板(燃烧性能级别Ｂ２)重要区别在于，以高强度、非燃性材料为内层基材，负荷承载能力极强并且更具备良好防静电、防火、防潮、防锈等功能，各项技术指标均达到或超过国家关于原则（ＧＢ６６５０-86，ＧＢ９３６１-88），是当前性价比较好机房专用地板。
地板安装高度为距原地面200mm，地板下作防尘解决。
5)、门
机房主进门采用钢质防盗子母门，规格1200*2050mm。钢化玻璃隔断上采用钢化玻璃地弹门，电源室规格900*2100，中心机房规格1500*2100mm。
6)、窗
中心机房区域在原窗户内侧新建轻钢龙骨石膏板隔断，隔断内嵌入保温岩棉，以达到保温隔热目，以保证精密空调制冷效果。
7).机房技术场地特殊解决
防尘解决
为保证空气干净度，机房内吊顶上顶、梁、柱、墙面均作防尘解决；
防火解决 所有木作隐蔽某些均作防火解决。
防腐解决 所有紧贴墙面木作隐蔽某些作防腐解决。
防鼠办法 机房外围隔墙必要封到顶，一方面满足防火分区需要，另一方面又能有效地阻挡从顶棚侵入老鼠；线井进出口用钢板盖封。
8).装饰后效果及阐明
整体上考虑，机房空间设计应遵循简洁、明快、大方宗旨，强调实用性装饰，整个区域采用中性色为基调，体现该区域为技术工作场地。
机房吊顶采用白色金属方形微孔吊顶板，地面采用玉白色花纹图案活动地板，在冷色调墙地间，以暖色天顶进行调和，使宁静严肃空间里揉进安逸舒服感觉。
为体现机房区稳重感并按"大协调、小对比"原则，踢脚线采用不锈钢线条。
由于所选材料外表均为哑光，既使材料质感得到充分体现，又避免了在机房内产生各种干扰光（反射光，折射光）。

第四章 机房供、配电系统
1、机房供电电源概述
频率：50Hz 电压：380V/220V 相数：三相五线制/单相三线制
机房供电电源变动范畴：
电压变动；-5～+5% 周波变化-0.2～+0.2Hz
机房供电方式：一类供电，建立不断电供电系统
根据计算机性能和机房电源状况，容许供电电源变动范畴为B级，见下表：
供电电源质量分级
项目\级别
A级
B级
C级
稳态电压偏移范畴(%)
±2
±5
+7 — -13
稳态频率偏移范畴(HZ)
±0.2
±0.5
±1
电压波形畸变率(%)
3-5
5-8
8-10
容许断电持续时间(ms)
0-4
4-200
200-1500
2、机房负荷计算
机房服务器等需UPS电源负载 约18KW，后期预测60KW
机房精密空调 约20KW
机房辅助插座及照明 约2KW
计算总负荷 40KW，后期预测82KW
为机房扩容考虑一定得冗余，机房当前配电总负荷按50KW考虑，后期负荷按90KW考虑
3、机房配线
主进线由大楼配电处引入一路五芯ZR-YJV-4*70mm2+1*35mm2阻燃铜芯电缆至机房配电室配电柜（此线缆本次投标未包括）。照明线路选用ZR-BV2.5mm2阻燃铜芯线，插座线路选用ZR-BV4mm2阻燃铜芯线，机柜线路选用ZR-VV3*4mm2阻燃电缆线。
4、配电设备
（1）在机房配电室设立一台配电箱：
负责机房区域内供配电控制，如空调、UPS、照明、ＵＰＳ电源输入输出等用电控制。在箱内设立市电总开关，具备与消防联动装置，电流表、电压表等。
（2）市电地板维修插座选用5孔地弹插座，UPS插座选用台湾“稳不落”六孔电源插座。
（3）所有电线电缆均通过金属桥架和金属钢管敷设，架设在地板下，有上墙需求时则暗敷于墙体内，无明管明线。
（4）主电源与消防联动，当有火灾报警信号时自动切断电源。
5、机房设备电气安全防范
(1) 防火：
机房设备供电电缆、电线依照供电级别分别选用阻燃或难燃电线。并且所有电线均由金属管、盒、槽保护。
(2) 防鼠：
电源线从地板引出时开相应出线口，为防止杂物和老鼠进入地板下，再装设线口盖板。
机房区域所有进出管、槽、孔洞进行隔离封闭。
所有强弱电线路全过程均由金属管、槽保护。
通过抗静电活动地板出线孔均加装盖板。
(3) 防水
抗静电活动地板下敷设所有强、弱电线路管槽安装均应架高15毫米至30毫米。
(4) 防强磁干扰及线路互扰
市电及设备用电三相负荷不平衡度控制在20%，设备用电(UPS)插座与辅助用电插座通过产品选型、标牌有严格区别标示。设备用电、辅助用电、弱电线路之间严格分离，并均做金属管、槽保护屏蔽。
尽量避免强、弱电之间线路管槽近距离并排敷设。
6、配电箱构造
配电箱进线采用上进下出方式，嵌墙型。
● 选用”宏润”配电箱，
7、电气元件选取
● 空气开关选用ABB产品；
● 其他元器件均选用ABB产品（继电器，批示灯，端按钮等）。
8、照明配电
● 工作照明采用发光面积大、光扩散性能好（无眩光）3×20W铝面格栅灯具，飞利浦灯管，电子型镇流器；
● 应急照明选用自充式应急筒灯，通电时对其充电，停电时筒灯内电池供电，无需手动切换；
● 安装多路翘板开关，对各个机房照明进行分区控制；
● 设计照度在离地面0.8米处，为400LX，配电室设计照度为300LX；机房内应急照明设计照度为50LX；
● 灯具与装修吊顶共面，所有照明线路在吊顶内敷设，竖向在墙面暗敷，并用镀锌钢管保护。

第五章 防雷接地系统
1、设计根据
1、电子计算机机房设计规范》(GB50174-93)；
2、《计算站场地安全规定》(GB9361--88)；
3、《建筑物防雷设计规范》（GB50057-94）；
2、接地规定
接地系统是涉及多方面综合性信息解决工程，是计算机机房建设中一项重要内容，不但影响到计算机设备自身正常运营，并且还直接关系到计算机设备和工作人员安全。接地系统与否良好是衡量一种机房建设质量核心性问题之一。
1、依照国家GB/T2887-《电子计算机场地通用规范》规定，电子计算机机房应采用四种接地方式，本次机房设计规定为：
A、交流工作接地，接地电阻不应不不大于4Ω；
B、安全工作接地，接地电阻不应不不大于4Ω；
C、直流工作接地，接地电阻不应不不大于4Ω；
D、防雷接地，防雷电感应接装置应和电气设备接地装置共用，其工频接地电阻不应不不大于10Ω；
2、四种接地共用一组接装置，接地电阻不大于1Ω。
3、接地设计
1、本次设计采用原有接地装置。
2、机房内等电位均压环：在机房防静电地板下，沿着原地面上布置30*3紫铜条，形成闭合环接地环。将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门等穿过各防雷区交界金属部件和系统(设备外壳)，以及对防静电地板下隔离架进行多点等电位接地就近接至均压环。
4、地线引上线采用BV-500V-35mm2铜芯线从接地扁钢引到机房汇流排上。
4、防雷器设计
防雷分为防直击雷和感应雷两个方面。对直击雷防护由建筑物所装避雷针完毕；计算机机房防雷工作重要是防感应雷所引起浪涌和由于其她因素所引起过电压。
对机房进行全面防雷保护，除了机房所在建筑要有良好避雷装置外，还必要在机房内安装电源防雷器，对电源系统进行可靠、有效防护。本项目电源系统采用三级防雷办法。
中华人民共和国国标《建筑物防雷设计规范》（GB50057-94）规定：为防止由电源线侵入感应雷破坏机房信息系统，应在电源线路引入配电柜处装设过电压保护器。
机房内集中安装了大量昂贵计算机服务互换等微电子设备,这些设备内部构造高度集成化(VLSI芯片),导致了设备耐过电压、过电流水平下降，对雷电（涉及感应雷及操作过电压）浪涌承受能力下降。而感应雷侵入机房及计算机网络系统途径重要有四个方面：交流电源380V、220V电源线引入；信号传播通道引入；地电位反击以及空间雷闪电磁脉冲（LEMP）等。
依照国际原则IEC1312-2规定，电源系统必要采用不少于三级分流限压办法。应用避雷器和设备配备，通过三级防雷保证设备上残压不大于电源设备耐压实验值。
1、本次设计重要针对机房电源防雷，不涉及信号防雷及其他部门。
2、本次防雷设计办法重要为如下几种方式：
A、拦截，通过大楼外部安装避雷针实现对直接雷拦截。
B、屏蔽，通过机房内部装饰及金属材料电气联接，形成一种笼状屏蔽防护层可削弱对感应电压侵害及电磁干扰。
C、均压，通过室内均压环形成一种等电位连接体，可使机房内部各设备在遇雷接时处在同一电位上，不导致电位差。
D、分流，通过安装专用电源防雷器实现对过电压引流。这也是本次设计最重要防护办法。
3、电源系统防雷过压保护设计
电源雷电脉冲防护设为三级。
第一级设在大楼配电处内机房进线端，（原有防雷器）
第二级设在机房配电室总配电箱市电进线端，选用最大放电电流为60KA防雷器。
第三级设在机房配电室UPS主机出线端和动力配电箱进线端，规定与第二级避雷器安装距离不不大于5米，选用最大放电电流为40KA防雷器。

第六章 机房网络布线系统
1、设计原则、根据
● IEEE802.3 10－BASE－T
● IEEE802.3u Ethernet(100BASE-T)
● TSB36/40工业原则及国际商务建筑布线原则
● ANSI/TIA/EIA568A 美国商用建筑综合布线原则
● TSB-67 UTP布线系统现场测试原则
● TSB75 开放办公室布线系统原则
● 工业公司通信设计规范
● 工程建设原则化协会原则“建筑与建筑群综合布线系统工程施工及验收规范”
2、产品选取
机房内综合布线系统采用UTP电缆、UTP配线架、UTP信息插座及相应附件产品配备，配线架安装于网络机柜内。
重要产品有：
信息插座：双孔信息插座(暗装)、国际原则RJ45接口。
传播介质：采用五类4对水平双绞线配备。
配线单元：高性能快接式配线架。
布线产品选取六类布线产品。该系统即可满足老式技术系统传播需要，又可支持当前和将来新技术发展规定，比较经济、实用。
3、布线方案
所有网线布放在金属线槽或金属钢管中，网线一端通过模块插接在网络机柜配线架上，配线架通过跳线和理线器与互换机连接，另一端插接在计算机设备相应位置地板下网络模块上。
各服务器机柜采用跳线方式管理；数据语音布线采用相似线缆、模块，以便地实现数据、语音点位互换；对于线槽容量必要保存一定空间余量，以保证此后系统扩充需要。在采用金属线槽、金属软管、电缆桥架同步，将其和各分派线机柜均需整体连接，然后接地。
1、工作区子系统
工作区是最后顾客办公区域，重要指信息插座某些。计算机机房信息端口采用六类RJ45接口双孔地插形式。
2、水平子系统设计
水平子系统是指将干线子系统延伸至顾客工作区水平电缆系统，该某些通过线管或敷设线槽等方式实现，故水平子系统在竣工后也就相对固定。
3、布线路由
机房内所有电线电缆均布放在金属桥架和金属钢管中，布线路由主干采用100×50mm金属线槽，分支到插座采用ф20金属镀锌薄壁钢管或金属软管。

第七章 机房消防系统
1、设计根据
1、《火灾自动报警系统设计规范》(GB50116-98)
2、《火灾自动报警系统施工及验收规范》(GB50166-92)
2、自动报警系统设计
1、在机房区域内设计三层探测器，对机房设备、地板及天棚线路进行全面保护。
2、探测器采用感温探测器和感烟探测器相接合方式。由于地板及天棚内线路均布放在金属线槽或金属钢管内，火灾时重要体现为烟雾，因此重要考虑设立感烟探测器。
3、本报警系统采用“依爱”产品,设立一台报警主机，一台联动电源箱。
4、声光报警器宜安装在工作人员易看到和听到地方,以便火灾报警时人员及时撤离,离地高度2.5m。
5、在防护区均设感烟探测器、手动报警按钮、声光报警器。
6、手动报警按钮安装于机房入口旁，底边距地1.5米安装，声光安装于入口上方。
7、在一种防护区内浮现感烟火灾报警信号时，火灾报警控制器处在自动状态时，发出声光报警信号，告知人员进行灭火。灭火完毕后，手动按钮及时按下，消除火灾报警控制器灭火指令。
8、绝缘导线应采用1.5mm2多股双绞铜芯阻燃电线。
9、系统安装和施工，应按《火灾自动报警系统施工验收规范》规定执行。气体灭火系统
3、灭火系统配备
气体灭火系统设计防护区域：主机房。
灭火方式：采用自动SDE气体柜式灭火系统；
气体灭火系统由消防控制器进行控制，气体灭火控制器应向设备间提供10根DC24V/1.5A持续灭火控制信号线，接入现场驱动器，由现场驱动器启动灭火系统电磁阀。并提供10根灭火信号反馈信号线到设备间压力开关接口。
联动控制：当防护区浮现感烟探测器报警信号时，控制器发出指令，该区进行一级报警；当该防护区浮现感温探测器报警时，该区声光报警器发出声光报警，消防控制室消防控制主机进行0-30秒延时，同步停止通风设备、切断非消防用电，延时结束后向气体灭火装置发出灭火指令，气体灭火装置启动电磁阀，打开瓶头阀释放灭火剂实行灭火。此时火灾报警控制器接受压力开关信号，显示该区释放灭火剂信号。
相应信号模块、控制模块以及灭火装置现场驱动器配合完毕上述控制显示功能。
4、有关安全规定
1）灭火系统喷放灭火剂前，保护区所有人员必要在延时时间内撤离，灭火完毕（在确认火灾已扑灭状况下），打开通风系统，将费气排净后，人员方可入内。
2）更换新密封圈、密封垫、安全膜片等，必要由产品厂家提供与本来零部件型号相匹配、经实验合格成品，不得随意用未经实验零部件代用。
3）禁止无关人员乱摸乱动灭火装置部件及操作按钮。
4）保养、检查、维修必要作好详细记录，如需要时可来函或来电我公司协助解决详细问题。
5）防护区门应向外启动，并能自行关闭；疏散出口门，必要能从防护区内打开。
6）依照国标《气体灭火系统施工及验收规范》规定，气体灭火系统运营使用应由通过培训专人负责。
手动控制
此处所说手动控制，事实上还是通过电器方式紧急手动放气启动按钮，手拉启动后，系统将不通过延时而被直接启动，释放SDE气体。
应急操作
应急操作事实上是机械方式操作，只有当自动控制和手动控制
均失灵时，才需要采用应急操作。只需拨出相应防护区启动瓶上手动保险销，排击手动按钮，即可完毕整套系统启动喷放工作，操作简朴。
5、报警联动系统
报警系统和自动灭火系统应与空调、通风系统、门禁系统、配电系统联动，将各联动系统控制信号接入消防报警主机，实现系统联动。

第八章 机房门禁系统
1、系统概述
² 系统按照2道门设计，安装于机房主进门、主机室门。
² 在进门处安装IC感应卡门禁主机，出门安装出门按钮，门上安装磁力锁；
² 控制器选用两门控制主机。
² 读卡器与控制器之间是RS485通讯方式，距离是1200米.读卡距离为10CM—15CM。
² 门禁软件是多门连网型管理软件。
² 工作人员使用经授权感应卡进出大门，系统自动记录下时间和地点。
2）门禁控制系统软件界面如下：

2、门禁控制系统特点
由于门禁系统控制中心到控制器以及控制器到前端读卡器均采用RS485通讯方式，因此门禁系统设备具备非常灵活安装方式，如：控制器可以不必安装在读卡器附近，只要在1200米范畴内就可以。

3、门禁系统管理软件功能
——支持Win95/98/ME，Windows NT//XP操作系统
——提供实时监控画面，配合档案照片管理显示，随时掌握门区进出人员实时动态。
——可设定双人或多人开门模式（即多人划卡有效才开门）。
——实时查询记录，查询可依卡片阅读机编号、卡号、进出日期、姓名﹑部门编号再配合起始及结束日期做为查询条件。
——时区设定，可设定上下班自动开放时段，供大量人或则车辆进出，时区结束后自动恢复门禁管制。
——国定节假日，可预先设定，自动执行假日门禁管制模式。
——可设定卡片APB功能(Anti-Passback)反潜回功能。
——可透过管理软件备份系统参数资料。由计算机直接修改系统资料并实时传播至控制器。
——可于联机时实时用紧急/群组/指定/区域遥控开门﹐紧急开关门亦可配合发出警报声示警。
——可规划指定门区或人员进出监控。
——联机传播速率19200bps以上(含)，完全可以满足门禁通讯规定 。
——可由实时进出纪录画面中点弹出该笔人事资料。
——具功能执行快捷方式，可及时点击执行该程序。
——可直接进行系统时间修改﹐可选取以12/24小时制显示方式。
——具备系统自我故障侦测功能，能自动显示出故障点。
——可个别规划不同感应卡进出不同门区，达到分区管理功能；可由管理软件中直接设定感应卡使用生效日期及有效日，系统自动判断执行；可由管理软件直接设定及取消卡片使用权。
——可进行数据库资料转文献功能﹐支持其他软件档案应用﹐扩充系统功能。
——支持各种语言设定﹐可选取简体中文、繁体中文或英文等国际上重要语言。
——可分层设定操作者对各个功能操作执行﹑修改﹑删除﹑打印﹑编辑权限﹐以达到分级管理目﹐权限可分设999层。
——支持视窗95/98/ME，Windows NT//XP作业系统
——可供6000位持卡者使用 ( 可扩充到 15000张卡片机型 )
——最多可连接99台控制器，396个门，792读卡机
——使用者可选取中文简体、中文繁体、英文及自订语言
——使用者可修改画面文字显示内容，以符合不同之应用需求
——3阶层反潜回设定，有效防止持卡人重复进出，适合停车场及高安全性场合应用
——提供原则数据库程序，可连结考勤系统、电梯系统、贩售系统等子系统，适合于一卡通应用。

第九章 机房通风系统

为满足机房内人员活动新风需求及节能需求，机房内设立新风热互换换气机系统
1、换气量计算
机房区域新风量按照房间内每小时换气3次计算：39m2*3m*3次＝351m3/h，考虑到过滤器及百叶阻力及损耗,选用风量为450m3/h 新风换气机。
2、采用换气系统基本目
（1）保持机房正压，防止室外灰尘进入机房内，本方案机房正压为10pa；
（2）维护机房空气质量，保证操作人员舒服性；
（3）保证计算机机房空气干净度规定。

热互换机实例图片

换气示意图

3、配备全热互换机重要功能及长处
1、节能：直流式和相对流式，静止平板热互换器冷热气体互相交错，气流属于湍流边界层内对流互换热回收率达到70％，大大减少冷热源供应节约能源减少设备投资；
2、节约能源空间：是室外新风与室内污浊空气进行充分热互换，热互换后新鲜空气进入室内，以节约无期运营成本，满足节能规定
3、安装方式为吊顶式，风口直径约150mm，电机功率2×30w，余压100Pa
4、可实现对机房新风及排风风量大小进行换档调节。
与消防联动
所有通风设施均要考虑与消防系统联动控制

第十章 KVM系统设计方案
1、需求概述
本机房内既有各类型服务器约10台，考虑到此后扩容，考虑16台服务器需要纳入集中管理系统，规定提供至少1个远程顾客通过IP可自由访问此机房内连接所有设备。
2、系统设计原则
Ø 采用先进成熟产品，系统兼顾成熟性与先进性
Ø 开放性和原则化
Ø 兼容性和可扩展性
Ø 安全性与可靠性
3、使用本套系统优越性
采用了本套KVM系统后，可以把整个中心主机房内所有服务器和串口设备操作集中到一种统一大平台上完毕，减少了大量键盘、鼠标和显示屏等外部I/O设备，整顿出一种“干净”精简机房；采用此套KVM系统最后目的是整合所有服务器界面，通过10个IP远程访问顾客全域维护终端管理所有服务器和串口设备，随时对主机监控，缩短故障响应时间，提高服务质量。
使用本套KVM系统管理带来效益体当前：
扩展空间、优化配备：
免除不必要外围设备而节约空间，减少键盘、鼠标和显示屏数量，为机房和每个机柜腾出大量空间，提高经济效益，也避免了因搬迁而导致服务停顿；
提高效率、保障系统：
操作顾客只要在维护室通过一套监控终端便可登陆中心机房内所有服务器和串口设备，迅速排除机器故障，节约人力资源，提高维护效率，加强系统安全和稳定，提高服务质量，提高工作效率。
减少成本、增强实力：
减少设备成本，减少硬件、软件费用，减少电力、空调等能源消耗，减少机房管理维护人员、场地等费用，减少运营成本；
更及时、更便捷地解决机房问题：
“不但减少了机房布线复杂性，更利于机房整洁规划，使用强大顾客管理，提高了机房整体分析和管理，更能及时地发现和解决机房隐患，有效地保障机房正常有序运营。”
集中、安全地管理服务器：
“不必紧张大量托管顾客频繁进出机房所带来不安全因素，只要在维护室便可以对机房内各自己柜内服务器进行集中操作管理，保证了机房安全。”

4、方案概述
考虑到机房详细状况，咱们设计采用1台16端口KN9116模仿互换机把应用服务器区机房16台服务器键盘、鼠标和显示屏接口都直接连接一根DSRIQ服务器接口线缆攫取键盘、鼠标、显示屏信号。

第十一章 集中监控系统
1、概述
GSM 机房环境综合监测报警器是基于SMS短信技术开发系列产品，旨在为公司顾客提供易于上手、价格低廉但功能丰富机房环境监控、报警解决方案。使您手机变成了被监控设备遥控器。设备一旦发生异常，系统就会及时给您手机发出短信进行报警，您也可以随时发短信查询控制设备当前状态。本系统使用不会对原有系统导致任何负面影响，将有助于提高特定行业安全系数，为公司提高预警效率、创造安全环境、减少潜在损失、创造无形利润提供有力协助。它将让您用极小投入获得经济上长期潜在利益和心理上高枕无忧。

机房环境监控主机
2、基本功能
 1）、温度、湿度监测
      实时监测并显示机房环境温度、湿度，可以分别设定上下限值，当温度、湿度值超过设定范畴时，现场发出报警声，并自动给监控中心和已设定管理人员手机发送报警信息，同步可以自动打开空调、除湿机等有关设备。报警号码、报警信息、控制可有设立软件设立，也可以通过手机短信（中文）进行设立（见下图）。

  2）、停电监测
     当机房停电时，现场发出报警声，自动给监控中心和已设定管理人员手机发送停电报警信息。

3）、来电监测
     当机房来电时，现场发出报警声，自动给监控中心和已设定管理人员手机发送来电报警信息。

4）、短信控制
     发送短信指令，可控制6路继电器关闭或打开设备

5）、短信查询：
可以积极查询现场测量参数和主机工作状态

3、可扩展功能
1）、遥测
1.1 模仿量监测：
主机具备A/D转换功能，一共监测13路模仿量，其中5路为温度、8路增长不同传感器，可以遥测交直流电压、电流、压力、流量、风速等等。在实际使用中，往往可以将未用温度检测用于服务器温度监测。
主机内有一路温度检测、一路湿度检测，还可以外扩4路温度检测和7路其他模仿量检测。
1.2 开关量监测：
主机内具备8路有线开关量输入、12路无线开关量输入，可以对漏水（地面积水）、市电、UPS工作状态等进行监测，其中无线传感器更是省去了布线麻烦。
本机内已有一路停电报警和复电报警，尚余6路可用有线报警。

2)、报警
2.1 有线接入：
主机内8路有线开关量输入，其中有4路为上升沿触发报警，4路下降沿触发报警，除了可以接入漏水传感器、市电传感器、UPS工作状态传感器等传感器以外，还可以接入其她入侵、防盗、安全等传感器，进行门禁报警、入侵报警、移动报警、防盗报警、烟雾报警、可燃气体泄漏报警等；
2.2 无线接入：
主机内有无线解码模块，可以无线接受12路开关量信号，适应不同无线传感器，使用无线传感器可以省去布线麻烦，减小工程施工量。
3)、控制
3.1 自动控制：
模仿量超限值报警同步，可以自动打开或关闭不同继电器，通过继电器控制相应设备启动或关闭。
3.2 人工控制
3.3 现场控制
3.4 定期控制：水泵、电扇、电磁阀、磁力锁等
4、功能指标
1)、I/O接口
开关量：
⑴、 有线输入：8路（停电、复电各占用一路，余六路可用），其中有4路上升沿触发（即电压由低变高触发），有4路下降沿触发（电压由高变低触发），可以合用不同传感器。
⑵、 无线输入：12路（可改为12路有线输入），可以接入任何无线传感器。
⑶、 有线输出：8路，可以直接控制继电器。
2)、模仿量
⑴、 温度检测：5路（主机内使用一路，余四路可用），可以同步检测五路温度，每路可以分别设定报警地点及上下门限，线长不不大于30米。
⑵、 其他检测：8路（主机内使用一路，余七路可用），可以接湿度、电压、电流、压力、流量、风速、液位等传感器，测量范畴可以依照传感器参数设定，报警地点及上下门限可由顾客设定。

3)、通信接口
RS232：用于与计算机通信
⑴ 、可以现场实时检测模仿量变化。
⑵ 、对主机报警门限、报警内容、报警对象进行设立。
⑶ 、QLT-64DC型主机，通过RS232口可以抓拍现场照片，然后以彩信方式发送给二部手机和一种电子邮箱。
TTL：
主机内部以使用，接A/D转换模块。

第十二章 精密空调系统
1、概述
具备恒温恒湿规定精密空调运营状况优劣直接影响到互换机房运营安全，因而，选取合理空调形式和良好空调品牌是非常重要一种环节。
一方面，从计算机机房规定物理环境而言，应满足如下规定：
l 夏季22°C±2°C，冬季22°C±2°C，湿度45%-65%（开机时）
l 温度变化率<5°C/h，并不得结露
l 机房空气含尘浓度达到每升空气中不不大于等于0.5μm尘粒数，应少于18000粒。
——摘自中华人民共和国国标《电子计算机机房设计规范》—GB50174-93
为了保证计算机房内系统设备在恒温、恒湿工作条件下送风量以及使人感到舒服送风量，必要计算出机房内热负荷。
机房热负荷重要来自如下几种方面：
l 房内计算机设备、照明灯具、辅助设施所产生热（其中以计算机发热为主）；
l 建筑围护构造传热，即由机房外部（从墙壁、屋顶、隔断和地面）进入热，
l 透过玻璃窗射入太阳辐射热；
l 从窗户及门缝隙渗入风而侵入热；
l 新风机补充新风带进来新风负荷。
普通而言，依照机房系统内设备运营特点、我市夏季气候状况以及以往大型机房工程项目实际经验，宜采用类比计算法来拟定机房恒温、恒湿专用空调容量。估算值约为250大卡/平方米—350大卡/平方米。
2、精密空调特点
电子计算机机房及装有储存程序控制通信设备程控互换机机房，都具备如下相似共同特点：
l 设备散热量大
电子计算机装设功率大，运营中机柜散热不但量大且又集中，程控互换机，散热量随话务量增减而变化，但总体变动不多；“两机”设备散热量虽大，但无散湿量。机房散湿量重要来自工作人员及渗入室外空气
l 空调送风焓差小，风量大
机房设备散热约占95%左右是显热，热量大、湿度小，热湿比近似无穷大。因而。空调空气解决近似一种等温降湿过程。送风相对湿度，普通也要控制到不大于80%。这种工况下焓差小，要消除余热必然是风量大。
l 独特送、回风方式
计算机系统和程控互换机散热量大而集中。因此。机房空调不但要冷却机房环境，并且要对“两机”进行送风冷却，既保证有足够冷风从设备内部流通过，保证带走热量。
该机房建议采用下送风，水平回风方式：冷空气通过精密空调下部风口地板出，进入计算机机柜或程控互换机机架，迅速有效地冷却设备。
l 较长时间空调运营
“两机”投入正常运营后，普通有个较长时间运营周期，特别是程控互换机也许全年无休，持续不断地运营。即便在冬季，机房内尚有余热。因而，机房空调系统必要考虑长时间运营可靠性和可操作性。
3、系统设计
计算机机房必要维持一定静压，与其她房间、走廊压差不应不大于4.9Pa，与室外静压差不应不大于9.8Pa。该规定可通过新风机值班运营和余压阀控制达到。

4、设备选型
精密空调设备采用风冷型空调机。
整个空调制冷系统制冷能力，应留有15%—50%余量。考虑到备用机组冗余备份，也可以考虑采用“N+1”工作模式。
在条件允许状况下，精密空调放置区域四周应采用防水办法（如挡水墙等），并设立漏水报警系统以利于寻常维护。

型号推荐CCU201A
结合该机房设备状况及面积大小，依照计算机房冷量需求12KW左右，推荐采用梅兰日兰经济型“MiniSpace CCD/U 121 A/GA”精密空调
选用该型号空调为紧凑式冷量密集型空调,可实现多机联动。紧凑型意味着机组在机房内不需占用太大空间、运营更经济、放置更容易。
5、推荐产品重要技术参数
制冷功率（总冷量）KW：12.4
制冷功率（显冷量）KW：11.0
风量M3/H ：3200
压缩机输入功率kw：3.2
下送风：
最大余压（ESP）Pa ：200
噪音水平DBA2：48.4
风机马达功率KW：0.55
上送风:
最大余压（ESP）Pa ：200
噪音水平DBA2：48.4
风机马达功率KW：0.55
最大电加热（级）：2
电气再热功率1/2kw：2/2
加湿输出量（最大）Kg/h：3
尺寸（高X宽X深）MM：1850X60
