楼装配式钢结构综合项目施工组织设计.doc

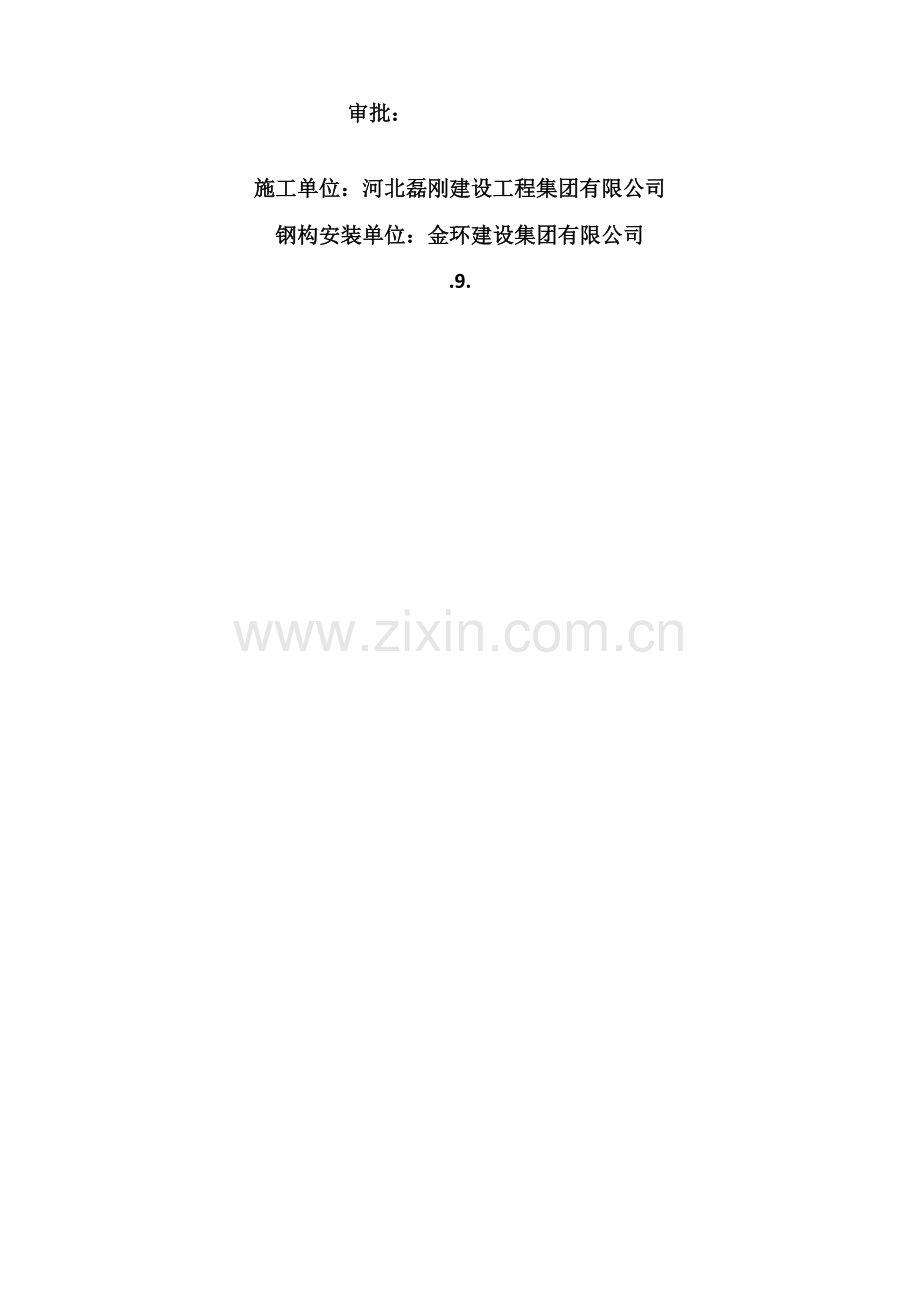

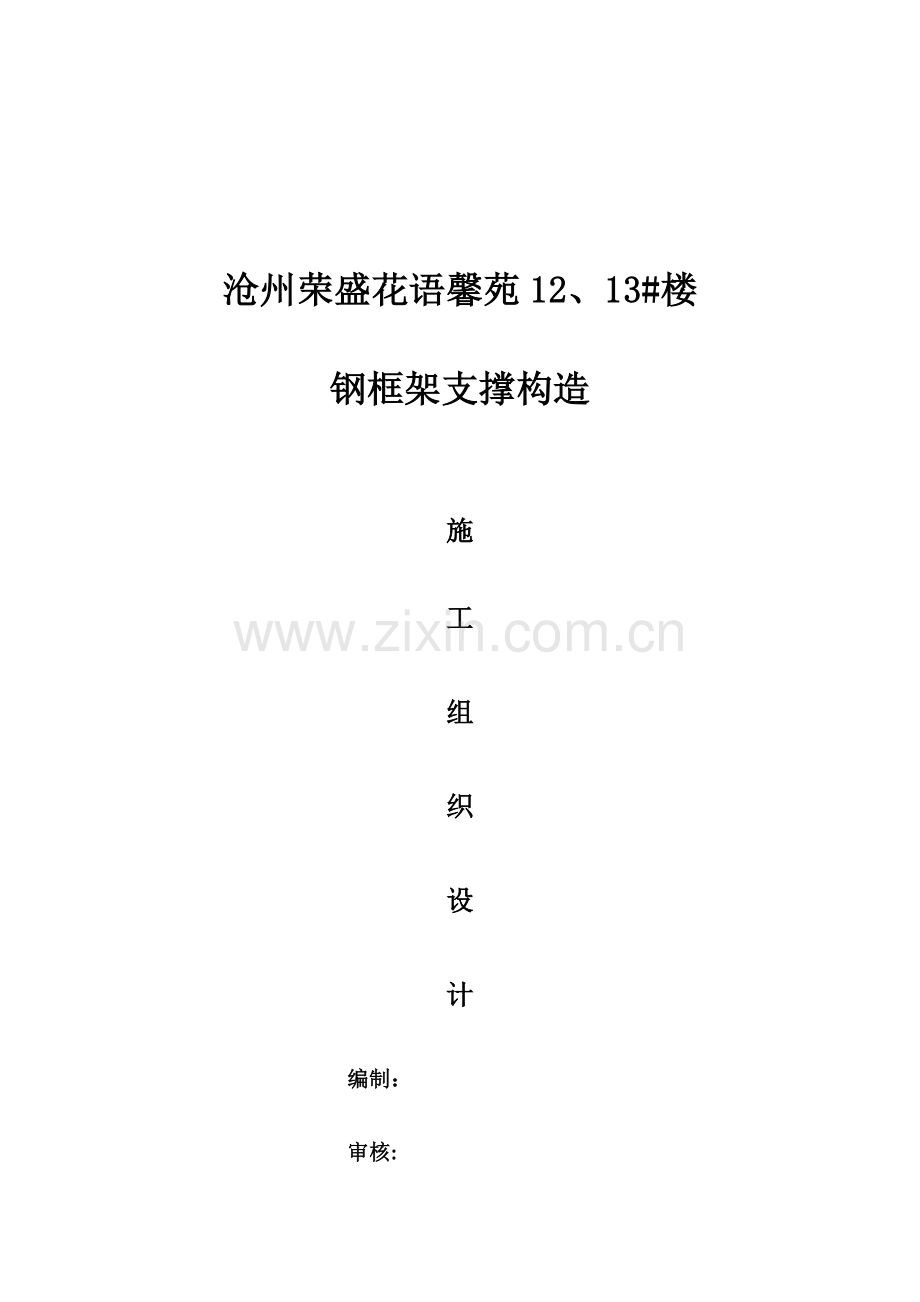

沧州荣盛花语馨苑12、13#楼钢框架支撑构造施工组织设计编制：审核:审批：施工单位：河北磊刚建设工程集团有限公司钢构安装单位：金环建设集团有限公司.9.目 录阐明：1编制根据：11、工程概况21.1、工程概况21.2、项目基本信息21.3、现场效果示意图32、重、难点分析53、工程设计阐明及其节点图63.1、工程设计阐明及其节点图63.2、钢柱锚栓节点及有关布置712#、13#楼钢柱锚栓平面布置图（局部）8S8-S10#楼钢柱锚栓节点形式9S8-S10#楼锚栓平面布置图（局部）94、施工项目管理组织机构95、钢构造施工布置95.1、钢构造加工布置95.2 钢柱加工制作工艺105.3 焊接工艺及技术办法105.4、现场劳力、机械筹划及组织115.5、机械设备布置136、钢柱及钢梁安装施工156.1、安装施工工艺流程156.2、钢柱柱脚安装施工166.3、安装过程步棸简要图示阐明177 防火涂料施工187.1、施工前准备工作187.2、施工工序197.3、施工办法208、质量保证办法218.1 质量保证体系218.2 质量原则228.3 质量保证办法228.4 质量控制程序259.成品保护279.1 工厂制作成品保护办法279.2 运送过程中成品保护办法289.3 施工现场成品保护办法2910、安全保证办法2910.1主构造施工安全办法2910.2、吊车安全3310.3安全技术办法3310.4 现场安全生产制度3610.5 安全管理制度3611、应急预案3711.1总则3711.2机构设立3711.3 职责3811.4 抢险救援电话3811.5 事故管理3911.6 各类多发建筑事故防止及救援4012、施工办法筹划安排46编制根据： 中华人民共和国现行有效有关规范、原则及规程，涉及但不限于如下所列：序号最新合约施工原则规范1建筑工程施工质量验收统一原则GB50300-2高层民用建筑钢构造技术规程JGJ99-3工程测量规范GB50026-4建筑施工安全检查原则JGJ59-5轻型钢构造住宅技术规程 JGJ209-6矩形钢管混凝土构造技术规程CECS 159：7建筑构造可靠度设计统一原则GB50068-8高层建筑钢-混凝土混合构造设计规程 CECS 230：9建筑抗震设计规范GB50011-10建筑钢构造焊接技术规程JGJ81-11钢构造设计规范GB50017-12钢构造焊接规范GB50661-13钢构造工程施工质量验收规范GB50205-14钢构造工程施工规范GB50755-15钢构造现场检测技术原则GB/T50621-16施工现场暂时用电安全技术规范JGJ46-17建筑钢构造防腐技术规程JGJ/T 251-18组合楼板设计规范JGJ/ 138-19栓钉焊接技术规程CECS 226:20建筑钢构造防火技术规范CECS 200:1、工程概况1.1、工程概况花语馨苑项目12#-13#及S8-S10#楼钢构造工程为两栋高层住宅及三栋商业楼，项目钢构造总量约2350吨，住宅楼楼板板采用钢筋桁架楼承板，约15000平米；三栋商业楼为压型钢板楼承板，约3000平米，项目合同开工日期8月20日，竣工日期5月15日。12#-13#楼住宅楼工程钢柱构件形式分为：L型方管组拼钢柱（三根150*150mm方管与钢板拼接）、T型方管组拼钢柱（四根150*150mm方管与钢板拼接）、矩形钢管柱（400*200mm、500*200mm）；钢梁为：HN300*150*6.5*9、HN250*125*6*9、HN400*200*8*13等各种规格。S8-S10#商业楼高层钢柱钢梁均为型钢构造，构件尺寸为：H300*300*8*14、HN300*175*7*11、HN446*199*8*12、HN300*150*6.5*9、HN500*200*10*16等各种规格。12#-13#住宅楼吊装机械是运用塔吊进行吊装，塔吊为65型塔，最远距离吊重及最重构件吊装经计算可以满足规定；S8-S10#商业楼构件吊装运用25T汽车吊进行。1.2、项目基本信息项目名称：花语馨苑项目12-13#楼及S8-S10#商业楼钢构造工程工程地点：沧州市开发区海河路以北、开城街以西建设单位：沧州千宸房地产开发有限公司设计单位：荣盛建筑设计有限公司监理单位：河北嘉澳工程项目管理有限公司总包单位：河北磊刚建设工程集团有限公司钢构造施工单位：金环建设集团有限公司施工承包范畴：图纸及清单中钢构造某些制作和安装工程，涉及原材料（包括但不限于型材、钢板、楼承板、预埋件、栓钉、地脚螺栓、高强螺栓、防火涂料等）采购、钢构造加工制作、运送、现场协调、现场安装、现场配合验收、因质量问题引起维修和更换、技术指引和培训及成品保护等。合同工期：合同工期总日历天 269 天。开工日期： 8月20日 竣工日期： 5月15日 工程质量原则：合格工程。1.3、现场效果示意图2、重、难点分析难点分析对策办法焊接工艺焊接难度大，焊缝金属填充量大、构件约束应力大，焊接应力集中，构件角变形、扭曲变形、局部或整体变形综合控制工艺规定高。同步焊接时易产生焊接裂缝和层状扯破，防止焊接裂纹、层状扯破工艺办法规定高。 1.制定合理构件组装及焊接顺序，减少构件变形量，保证钢构件质量。2.编制专项组装及焊接工艺，按照组装顺序设计坡口方向和焊接顺序等指引构件加工制作。3.针对本工程节点（截面）特点，对其构件进行分别编号，相应编制专项组装和焊接工艺。4.为加快焊接速度，适应本工程钢构件截面板厚特点，均采用CO2焊接技术和焊接设备。5.焊接厚板时，采用合理坡口形式、焊接材料、工艺办法和焊接顺序。为保证构件焊缝焊接质量，节点焊接采用CO2气体保护焊，以减少焊接变形。由于制作构件拼装量大，钢板较薄，焊接工艺较为复杂，需要严格控制焊接变形。6.控制下料、切割等工序装配精度，优化焊接顺序和焊接办法。7.保证整个焊接过程焊接工艺一致性、稳定性，严格按焊接工艺评估工艺参数施焊。现场焊接 防雨工程施工在秋冬及春季，也许有风。节点安装采用CO2气体保护焊焊接时，投入大量防风棚，如图所示。测量精度规定固有特点本工程设计规定高，因而保证施工测量精度尤为重要，是本工程控制一项重要内容。工期规定工期紧张且须与总包配合穿插施工施工前期对于工程施工工序必要梳理清晰，施工材料开工前必要到位，且土建施工必要及时跟进。3、工程设计阐明及其节点图3.1、工程设计阐明及其节点图A、原材材质：主体采用Q345-B级低合金高强度构造钢。B、高强度螺栓规定高强度螺栓均为10.9级，被连接构件接触面应采用喷砂（丸）解决。C、栓钉：负一层钢柱上栓钉采用19*80,间距200mm;地上钢梁翼缘200mm采用19*80双排排列，钢梁翼缘200mm采用19*80单排排列，详细布置见下图：D、焊接材料 Q345钢采用焊条型号为E50XX，应符合现行国标。E、涂装:（1）、除锈-除锈质量级别规定Sa2.5级原则。 （2）、油漆规定：喷涂环氧富锌底漆两道,含锌量70%,每道厚度不低于 35um,中灰环氧云铁中间漆两道,每道厚度不低于30um,总漆膜厚度不不大于等于 130um。3.2、钢柱锚栓节点及有关布置12#、13#楼钢柱锚栓节点形式12#、13#楼钢柱锚栓平面布置图（局部）S8-S10#楼钢柱锚栓节点形式S8-S10#楼锚栓平面布置图（局部）4、施工项目管理组织机构序号姓 名职 务职 责1李书卉项目经理负责整个项目总体管理、项目组织、协调及管理工作王子龙栋号经理负责12、13#楼钢构造安装并配合项目经理对12、13#楼有关管理工作陈永奇安全员负责三标段安全管理工作王云章技术总工负责三标段技术质量全面管理2张志诚生产经理负责现场整体施工安排及执行施工方案实行3吴献钊安 全 员负责整个项目安全管理工作4刘会志安装负责人（钢构技术员）安装施工管理责任负责人5、钢构造施工布置5.1、钢构造加工布置5.1.1、为了保证构件制作质量，所有钢构件均在制造厂内进行工厂化制作。5.1.2、构件制作完毕验收合格后由公路运送至安装现场，制作、运送顺序及进度要满足安装顺序及进度规定。5.1.3、构件出厂单元划分本工程箱型柱考虑吊重及运送以便，一节钢柱为地下一层及地上一层，上节钢柱按三层分节，现场拼焊完毕。5.2 钢柱加工制作工艺5.2.1钢柱各件装配焊接工序检查方矩管、节点板各部件、零件有无合格印记。a、对需分段箱型构件进行分段，然后用端面铣铣下某些顶端面，再依照图纸尺寸安装下某些顶板和上某些底板。b、将各节点板、耳板运用胎具固定组装（各摩擦面要事先先抛丸解决，使摩擦面系数0.4），每个节点板、耳板在装配时在每个方向都要有装配样板，同步，节点板、耳板在翼板上（宽板）要有精确划线，打样冲眼；c、检查各节点板、牛腿、耳板空间尺寸。 d、对校核后各件施焊，焊缝规定符合图纸标注；正式焊接前若母材温度低于100，需要预热100150，用测温笔测定温度；预热前必要先检查定位焊缝有无裂缝，预热后再次检查，拟定无裂缝后才正式焊接。焊接完毕后要及时后热，温度为150250，温度可用测温笔测定，后热办法可采用用烘枪在焊接后对焊缝及热影响区进行加热。e、按箱型构件主体长度来安装箱型构件对接处焊缝衬板，其伸出长度约8mm点固，现场调节尺寸后采用手工电弧焊施焊（E5015焊条，4mm直径），该处焊缝焊迈进行了焊接工艺评估，故焊接工艺参数选定根据焊接工艺评估规范参数来执行；整体箱型构件长度尺寸公差控制在+-15 。5.2.2 矫正：对焊后变形各牛腿板、节点板、耳板逐个矫正合格，采用机械办法或火焰矫正。5.2.3 检查：对牛腿与箱型构件焊接处进行100%超声波探伤（一级焊缝原则），检查尺寸合格后转表面解决工序。 5.3 焊接工艺及技术办法5.3.1 焊接变形控制1）采用合理焊接顺序：选取与控制合理焊接顺序，即是防止焊接应力有效办法，亦是防止焊接变形最有效办法之一。依照不同焊接办法，制定不同焊接顺序，埋弧焊普通采用逆向法、退步法；CO2气体保护焊及手工焊采用对称法、分散均匀法；编制合理焊接顺序方针是“分散、对称、均匀、减小拘束度”。2） 采用反变形办法。5.3.2 层状扯破及防止办法层状扯破是一种不同于普通热裂纹和冷裂纹特殊裂纹，普通产生于T形和十字形角焊接头热影响区轧层中，有来源于焊根裂纹，或板厚中心。防止办法1）控制钢材含硫量，增长、控制钢材Z向性能；2）采用合理坡口；3）在满足设计规定焊透深度前提下，宜采用较小坡口角度和间隙，以减小焊缝截面积和减小母材厚度方向承受拉应力；4）宜在角接接头中采用对称坡口或偏向于侧板坡口，使焊缝收缩产生拉应力与板厚方向成一角度，特别在厚板时，侧板坡口面角度应超过板厚中心，可减小层状撕层倾向；5）采用合理焊接工艺：双面坡口时宜采用两侧对称多道次施焊，避免收缩应变集中；采用恰当小热输入多层焊接，以减小收缩应变；采用低强度匹配焊接材料，使焊缝金属具备低屈服点、高延性，可使应变集中于焊缝，以防止母材发生层裂；采用低氢、超低氢焊条或气体保护焊办法；采用或提高预热温度施焊，以减少冷却速度，改进接头区组织韧性，但采用预热温度较高时易使收缩应变增大，在防止层状扯破办法中只能作为次要办法；采用焊后消氢热解决加速氢扩散。5.4、现场劳力、机械筹划及组织5.4.1、构造安装机械投入 12#、13#住宅楼吊装机械由总包方提供65型塔吊；S8-S10#楼构件运用25T汽车吊。5.4.2、重要小型机具序号品名规格单位数量用途1对讲机/部10信号指挥，现场联系2钢丝绳F32、F21.5、F19.5、F17.5 、F13根若干卸车;构造吊装构造校正3防坠器/个4防止高空坠落4吊装夹具10t个2钢梁吊装5活动扳手8寸20寸把8紧固暂时螺栓6棘轮扳手M20-M24把若干紧固钢梁高强螺栓7手动葫芦2t ，3t个若干暂时安装8滑 轮1t，3t台4安装使用9千斤顶5t,8t,16t台4安装炉壳及其框架梁使用10扭力扳手适合M16M27高强螺栓 扭力达到1500N.m即可满足台25.4.3、焊接设备及辅助设备序号名称型号功率（KW）数量单位共计（KW）用途1CO2气体保护焊机NBC500 500KR238台184钢柱、钢梁焊接2直流电焊机ZX7-500234台92现场零星焊接34碳弧气刨/251台25返修清根5空压机W-1.05/12.5H82台16碳弧气刨风源6磨光机100-1501.015台15修磨清渣7焊条烘干箱50011台18室外照明用电215台109室内照明用电120台2010特制氧- 乙炔烤枪/2把预热、后热11石棉布0.53mm/m防火用12彩条布3m*3m500M2焊接防风5.4.4、构造安装重要施工周转材料及消耗材料使用筹划序号材 料 名 称规格型号单位数量备注1安全用钢丝绳10mmm2安装用揽风绳18.5mmm3003跳板50*300*块204氧气瓶/瓶305丙烷瓶/瓶106麻绳20Kg1007冲子1624只108灭火器干粉只209二氧化碳焊丝ER50-6Kg300010电焊条E50型Kg30011炭精棒6根10012钢板1620mmkg20013高强丝安全大绳米30014自锁器个55.4.5、测量设备名 称型号数量用 途精 度全站仪KTS4421台控制测量钢构造测量角度测量精度2距离测量精度(2mm+2ppm)水准仪DZS3-11台标高测量控制2mm/km经纬仪DT-021台轴线/垂直度测量230m钢卷尺2把距离丈量5.4.6、现场劳动力组织 依照工程量和施工工期规定，在本工程安排有经验施工队进行施工。 项目名称工 种人 数钢构造安装安装工10电焊工10起重工4电工1测量工1辅助工10管理人员4总 计405.5、机械设备布置5.5.1、机械设备布置本工程12#、13#住宅楼吊装机械由设立QTZ80型塔吊，S8-S10#商业楼用25T汽车进行安装作业。5.5.2、施工现场临设布置施工人员宿舍由总包单位统一安排工人宿舍。12#、13#楼构件经北侧工程大门口进入沿场内行车通道将构件运至12#-13#楼中间道路，运用塔吊进行卸车，构件堆放在建筑物四周以便吊装位置。在构件卸车后及时安排吊装，尽量不长时间占用现场场地。有关堆场及通道占用与总包单位及时沟通协调，在不影响前提下以便各方施工。5.5.3、现场用电布置施工现场一级配电设2台二级配电箱，可以满足施工用电需求。5.5.4、工程进度安排依照该工期规定，随工程进度实行，现场保证有足够人员，保证施工中对场地占用和工作面交接满足土建施工单位施工安排。6、钢柱及钢梁安装施工6.1、安装施工工艺流程 6.2、钢柱柱脚安装施工 本工程柱脚安装施工随基本筏板钢筋绑扎施工同步进行。6.2.1、柱脚螺栓安装示意图 L型钢柱柱脚示意矩形管钢柱柱脚示意T型方管柱柱脚示意门厅柱柱脚示意6.3、安装过程步棸简要图示阐明 钢构造安装第1阶段：12#、13#楼及S8-S10#楼柱脚螺栓安装工作涉及：、12#、13#楼随土建基本筏板施工进场进行地脚预埋安装；S8-S10#楼随土建独立基本绑扎进行钢柱地脚预埋安装；、各单体地脚螺栓安装测量调节；、各单体土建基本浇筑时留专人配合浇筑，避免螺杆浇筑时破坏；、筏板或柱基本浇筑完毕后及时对安装完毕地脚螺栓进行复测。钢构造安装第2阶段：第一批钢柱、钢梁安装工作涉及：、钢框架柱安装前基本复测放线；、钢框架钢柱钢梁安装；、钢构造安装方向是从中间轴线向两侧进行吊装；钢构造安装第3阶段：土建地下储物库钢柱包柱浇筑、顶板模板、钢筋、浇筑工作涉及： 、完毕钢柱校正、梁柱节点焊接、螺栓验收，完毕涂装隐蔽验收；、土建进行钢柱包柱钢筋绑扎、顶板模板、钢筋绑扎；、地下储物库混凝土浇筑；、一节钢柱内部混凝土浇筑；钢构造安装第4阶段：一层承板安装工作涉及： 、完毕钢柱校正、梁柱节点焊接、螺栓验收，完毕涂装隐蔽验收； 、楼承板铺装；、楼承板铺装方向按图纸从一侧向另一侧进行； 、楼承板铺装完毕后进行栓钉焊接；钢构造安装第5阶段：二节柱及三、四、五层钢梁安装工作涉及： 、土建施工队伍将一层楼承板进行混凝土浇筑；、在一层顶板预备上人强度时将轴线引测至楼板面；、开始二节柱吊装，顺序从中间14轴向两侧吊装； 完毕钢柱校正、梁柱节点焊接、螺栓验收，完毕涂装隐蔽验收；、楼承板铺装完毕后进行栓钉焊接；钢构造安装第6阶段：钢柱内混凝土、随层楼梯及楼承板混凝浇筑工作涉及：、完毕钢构造第二节节钢柱、三层钢梁及楼承板安装后报检查收合格； 、土建施工班组进行钢筋施工作业；、土建进行混凝土浇筑作业； 、重复第5阶段工作至构造封顶7 防火涂料施工7.1、施工前准备工作1、安全设施搭设a、脚手架搭设按施工实际需要牢固固定于本体上，脚手架搭设要横平竖直，并在同一水平面上为搭设施工平台打下基本。先上后下，先施工上部钢构造，后施工下部钢构造。竹排或木跳板搭设在脚手架上，摆设平稳，并固定牢固，构成施工平台，施工人员站在上面施工作业。b、安全网搭设对于悬空部位，在防腐施工时，必要在其下部搭设安全网，安全网要牢固可靠，固定于有承受能力钢构造上。2、原材料检查a、本工程拟采用防火涂料，其性能特点如下：不含石棉等有害物质，生产、施工及使用过程中无特殊刺激性气味。涂层薄，装饰性好，对受保护钢构造负荷轻。涂料由工厂配制好，采用单组份包装，在现场搅拌均匀即可涂装施工。可采用刷涂、辊涂和喷涂办法，亦可用其中一种或几种办法结合施工。理化性能优良，干燥快，抗潮、耐水和耐冻融性好；b、防火涂料必要具备质保书或检查报告；监理人员根据质保书或检查报告以及性能指标进行检查确认。3、其他方面准备工作设计和其她技术文献齐全。建立质保体系，制定质保筹划。编制完毕施工方案。进行技术交底和安全教诲，进行技工上岗审查。施工用水、用电能满足持续施工需要。防护设施应符合安全、卫生和文明施工规定。施工设备、机具、检测仪器、仪表等性能完好，运转正常，符合规定。防火本体质量具备交接证明文献，并对其外观质量进行检查验收。施工现场环境，必要保证在无冰、霜、雨、雪条件下施工，温度宜为535，相对湿度宜为85%如下。与关于单位合伙关系，已协调好。7.2、施工工序表面预解决防锈底漆施工防火涂料施工1、表面预解决a、采用手工或电动工具除锈办法进行除锈清理，达到St2级原则。b、表面预解决合格，经监理人员确认后进行下道工序。2、防锈底漆施工a、防锈底漆采用醇酸防锈底漆。b、经监理人员确认后，进行下道工序。3、防火涂料施工a、防锈底漆施工完48小时后，可进行防火主料涂装施工。b、最佳施工环境条件：温度035，相对湿度85%。c、经监理人员确认后，进行下道工序。7.3、施工办法施工办法重要有如下三种：刷涂、滚涂、高压无气喷涂。1、刷涂：应使用优质天然纤维漆刷或人造毛漆刷，其尺寸和刷毛软硬限度应与所使用涂料相配。施工工具应保持干净，不得随意混用。刷涂普通合用于小范畴涂层施工或表面预解决限度比较低涂层施工，特别合用于预复杂构造涂层施工。刷涂时，层间应纵横交错，每层易往复进行，涂匀并达到规定厚度为止。如果刷毛掉进涂层中要进行易除、补刷。2、滚涂：应依照涂料类型及表面粗糙度，选取绒毛长度适当滚筒。在普通状况下，应采用酚醛芯滚筒，配以短绒或中长绒滚筒套，使用前应先清洗滚筒套，清除松散纤维。滚涂合用于平整大面积涂覆施工，不合用于复杂构造涂覆施工。用来涂装大规模装饰性涂料。滚涂时，层间应纵横交错，每层要往复进行（快干漆除外），涂匀为止。滚涂时，难以获得厚膜，必要注意厚度控制。3、高压无气喷涂：高压无气喷涂用电力气动泵使涂料产生强大液体压力，在特定设计喷枪喷嘴处完毕。是一种喷涂高性能耐用防护漆简易手段，被广泛运用。 高压无气喷涂时，喷嘴与被喷涂表面距离不得不大于400mm，其角度宜为90。喷出压力宜为11.816.7 Map。或按产品阐明书规定。 4、涂料施工时，依照构件大小、复杂限度等可采用一种或各种办法相结合施工办法。无论采用哪种施工办法，均应先进行试涂，试涂合格后，方可全面展开施工。涂料和稀释剂在施工、干燥及贮存中，不得与酸、碱、水等介质接触，并应防尘、防曝晒，禁止烟火。5、防火涂料防护1、喷涂时，喷涂区域地面铺装彩条布以免污染地面；2、喷涂钢柱时做暂时防护笼，以免导致其她区域污染；3、喷涂钢梁时，顶部用暂时木板维护其她区域。8、质量保证办法8.1 质量保证体系8.1.1 我公司按ISO9002-CB/T19001-质量管理和质量保证系列原则建立质量保证体系，已经通过第三方认证。本工程质量控制和质量管理将严格执行我公司质量保证手册、程序文献以及作业指引书。1） 成立以项目经理为首质量保证组织机构，定期开展质量记录分析。掌握工程质量动态，全面控制各某些项工程质量。项目配备专职质检员，对质量实行全过程控制。2） 树立全员质量意识，贯彻“谁管生产，谁管理质量，谁施工，谁负责质量；谁操作，谁保证质量”原则，实行工程质量岗位责任制，并采用经济手段来辅助质量岗位责任制贯彻。9.1.2 建立质量管理制度1） 技术交底制度 坚持以技术进步来保证施工质量原则，技术部门编制有针对性施工组织设计。 2） 构件进场检查制度 对于进场钢构件必要事先严格检查。依照国家规范规定进行检查，对不合格构件一律退厂重新加工。3） 建立三检制度，实行并坚持自检、互检、交接检制度，自检要做好文字记录，隐蔽工程由项目技术负责人组织工长、质量检查员、班组长检查，并做较详细文字记录。4） 质量否决制度 不合格焊接、安装必要进行返工。5） 实现目的管理，进行目的分解，把工程质量责任贯彻到各部门及人员，从项目各部门到班组，层层贯彻，明确责任，制定办法，从上到下层层展开，使全体职工在生产全过程中用从严求实工作质量，精心操作工序，实现质量目的。6） 开展质量管理QC小组活动，攻关解决质量问题，同步做好QC成果总结工作。建立QC小组于各工序小组质量控制网络。7） 制定工程质量控制程序，建立信息反馈系统，定期开展质量记录分析，掌握质量动态，全面控制工程质量。8） 采用不同途径，用全面质量管理思想，观点和办法，使全体职工树立起“安全第一”和“为顾客服务”观点，以员工工作质量保证工程产品质量。8.2 质量原则8.2.1 按设计图纸及标书中提出国家施工规范和原则施工，保证交工一次性验收合格8.2.2 详细规定1） 满足钢构造工程施工质量验收规范(GB50205-) 规定及设计图纸规定。2） 本工程分项工程、分部工程和单位工程、制作项目质量检查应达到“合格”级别。3） 对一、二级焊缝应进行无损检查及对所有焊缝进行外观检查，检查根据建筑钢构造焊接技术规范 (JGJ81-)。4） 严格按照规范规定进行检查实验工作，如做焊接材料复试、螺栓连接副扭矩系数及轴力测试及摩擦面抗滑移系数实验。钢构造安装容许偏差 5） 安装容许偏差除执行钢构造工程施工质量验收规范（GB50205-）。8.3 质量保证办法8.3.1 施工准备过程质量控制1） 优化施工方案和合理安排施工程序，做好每道工序质量原则和施工技术交底工作，搞好图纸审查和技术培训工作。2） 严格控制进场原材质量，对钢材等物资除必要有出厂合格证外，需经实验复检并出具复检合格证明文献，禁止不合格材料用于本工程。3） 合理配备施工机械，搞好维修保养工作，使机械处在良好工作状态。4） 对产品质量实现优质低价，使工程质量与员工经济利益密切有关。5） 采用质量预控法，把质量管理事后检查转变为事前控制工序及因素，达到“预控为主”目的，如焊缝检查等。8.3.2 施工过程中质量保证办法1） 依照本工程钢构造施工难度大、质量规定高，必要加强质量管理领导工作，严格执行规范、原则，按设计规定进行控制施工，把施工质量放在首位，精心管理，精心施工，保证质量目的实现。2） 检查由项目经理直接负责，总工中间控制，专职检查员作业检查、班组质量监督员自检、互检质量保证组织系统，将每个岗位、每个职工质量职责都纳入项目承包岗位责任合同中，并制定严格奖罚原则，使施工过程每一道工序，每个部位都处在受控状态，并同经济效益挂钩，保证工程整体质量水平。3） 制定项目各级管理人员，施工人员质量责任制，贯彻责任，明确职责，订立质量责任合同，把每道工序、每个部位质量规定、原则、控制目的，分解到各个管理人员和操作人员。4） 依照工序规定，制定项目质量管理奖罚条例，岗位职责、质量目的与工资奖金挂钩，实行质量一票否决权。5） 依照公司钢构造施工核心工序作业指引书，严格按作业指引书进行交底和施工操作，做到施工有序控制和监控检查。6） 施工现场检查机构，由项目经理和技术负责人牵头建立质量检查机构，是保障工程质量重要环节。依照工种不同设专职检查员，人员责任实行到位，分批把关贯彻工程全过程，通过检查机构职能运营，把技术规定、质量规定传达到班组质检员，逐级负责控制各专业技术岗位和质量目的，通过每一系统质量把关。8.3.3 详细保证办法1） 加强测量工作本工程采用经纬仪、水准仪、全站仪等应加强仪器校核，随时保证安装精度。2） 安装标高和位移控制加强加工厂质检工作，严格控制外形尺寸、节点板位置、孔距原则规格型号数量和焊缝外观等。凡是不合格者，规定返修。构件进场验收执行钢构造工程施工质量验收规范（GB50205-）及高层民用建筑钢构造技术规程（JGJ99-98）中多节钢柱外形尺寸容许偏差及焊接实腹钢梁外形尺寸容许偏差规定。钢柱安装时初校、用高强螺栓连接、校正、固定安装钢梁时观测拧紧连接定位螺栓并检校复核替代成高强螺栓按图纸规定焊接上下翼缘焊接腹板测量复核。钢柱吊完后，必要及时安装钢梁，并紧接着校正，焊接固定，以便形成稳定构造。3） 加强焊接工作，焊接开始，规定以保证质量为准，保证合格率，在合格基本上再规定进度。依照设计图纸规定各种焊缝质量规定按照高层民用建筑钢构造技术规程（JGJ 99-98）；建筑钢构造焊接规程（JGJ81）；钢构造工程施工质量验收规范（GB50205）关于质量原则执行。8.3.4 办法及规定1） 按总阐明规定进行焊工培训，合格后方可进行工作。严格执行焊接工艺评估。2） 执行自检、互检、联合检查，对“焊接施工记录卡”项目检查 ，外观检查。对柱柱，柱梁全溶透一级焊缝100进行超声波探伤，以上检查项目均做好记录（抽样检查数据待定）。3） 凡不符合规定者，普通采用碳弧气刨办法，清除后采用修补办法，再检查。4） 焊缝表面缺陷和尺寸，按施工图总阐明检查。5） 对焊缝内部缺陷采用品有超声波合格证人员检查，超声波探伤检查技术规定进行，无特殊规定者检查所有对接焊缝。6） 超声波探伤取样检查办法，遵循设计及规范规定。7） 焊接构件中，凡产生影响构造受力残存变形，应进行矫正或补强。8） 焊接预热温度及层间温度严格按照焊接工艺评估来执行。8.4 质量控制程序8.4.1工程质量控制程序8.4.2 钢构造安装工程质量控制程序8.4.3 钢构造焊接工程质量控制程序9.成品保护9.1 工厂制作成品保护办法1、钢构件堆放1）待包装或待运钢构件，按种类、安装区域及发货顺序，分区整洁存储，标有辨认标志，便于清点。2）露天堆放钢构件，搁置在干燥无积水处，防止锈蚀；底层垫枕有足够支承面，防止支点下沉；构件堆放平稳垫实。3）相似钢构件叠放时，各层钢构件支点应在同一垂直线上，防止钢构件被压坏或变形。4）钢构件存储、进出库，严格按公司制度执行。2、钢构件包装1）包装件尺寸和重量应符合车辆运送尺寸限制及起重能力。2）附件原则上带在构件上，如确需打包或装箱，必要在附件上标明所属构件及零件号。3）构件包装和固定材料必要牢固，以保证构件在搬运过程不损伤、不散失遗落，做到安全可靠。4）构件包装时，必要保证构件不变形、不损坏，对于长短不一容易掉落物件，端部应注意加封包装。5）本工程构件包装基本形式为框架式、捆扎式、板箱等，框架由槽钢、角钢或木材等构成，两端用螺栓连接。框架间距为3米左右。包装时构件与构件、构件与包装物之间应使用垫木或软塑料隔开，以保护构件不损伤。6）包装件必要书写关于编号、标记，做到标志齐全、清晰。9.2 运送过程中成品保护办法1、吊运大件必要有专人负责，使用适当工夹具，严格遵守吊运规则，以防止吊运过程中发生震动、撞击、变形、坠落或其他损伤。2、装载时，必要有专人监管，清点箱号及打包号，检查堆放与否牢固稳妥。然后进行捆扎，保证运送安全。3、钢构件包装和固定材料要牢固，以保证在搬运过程中构件不散失，不遗落。4、构件包装时，应保证构件不变形，不损坏，对于长短不一容易掉落物件，特别注意端头加封包装。 5、型钢构件，用钢带裸形捆扎打包，5m如下长捆扎二圈，5m以上长捆扎三圈。 6、机加工零件及小型板件，装在钢箱中发运。 7、构件运送1）在运送过程中，保持平稳，超长、超宽、超高物件运送，必要由通过培训驾驶员，押运人员负责，并在车辆上设立标记。2）禁止野蛮装卸，装卸人员装卸前，要熟悉构件重量、外形尺寸，并检查吊环、索具状况，防止意外。3）构件到达施工现场后，及时组织卸货，分区堆放好。4）现场采用履带吊运送构件时，要注意周边地形、空中状况，防止履带吊倾覆及构件碰撞。9.3 施工现场成品保护办法1、构件堆放1）钢构造构件堆放场地要有明显标记，防止其她机械和车辆对钢构件导致损害。2）钢构件堆放场地应平整、牢固。尽量采用枕木垫置，以免损伤构件涂装表面。3）构件堆放场地应具备良好排水系统，防止泥土粘到构件上。4）露天堆放钢构件，搁置在干燥无积水处，防止锈蚀；底层垫枕有足够支承面，防止支点下沉；构件堆放平稳垫实。5）相似钢构件叠放时，各层钢构件支点应在同一垂直线上，防止钢构件被压坏或变形。6）构件堆放不易过高，防止构件变形和崩塌。2、构件倒运1）禁止野蛮装卸，装卸人员装卸前，要熟悉构件重量、外形尺寸，并检查吊环、索具状况，防止意外。2）合理设立吊点位置，防止吊运过程中构件滑落、损坏。3）现场采用履带吊运送构件时，要注意周边地形、空中状况，防止履带吊倾覆及构件碰撞。3、涂装成品保护办法1）构件在工厂涂装底漆及中间漆，在现场安装完毕后涂装面漆，防腐面漆保护是成品保护重点。2）避免尖锐物体对构件面漆导致破损、伤害。3）对成品构件吊起，尽量采用软带起吊物，不得直接用钢丝绳起吊构件，避免破坏构件表面油漆。4）现场焊接坡口及附近涂可焊接脱氧铝底漆。5）破损等母材外露表面，在最短时间内进行补涂装。1、防火涂料成品保护1）被防火涂料覆盖隐蔽工程应在容许条件下尽早施工，以免凿开时对防火涂料层导致破坏。2）避免尖锐物体或者其她构件对防火涂料层导致破损、伤害。10、安全保证办法10.1主构造施工安全办法钢构安装重要安全办法附图：1) 进入施工现场，必要戴好安全帽，系好帽带，戴好防护眼镜，穿好安全鞋，高空作业人员必要穿绝缘鞋，佩戴安全带（必要是全身式五点双钩安全带），安全带生根处必要安全可靠，并做到在任何高空作业处均有安全带系扣在安全可靠生命线（直径为：8mm钢丝绳）2) 吊装或卸料时周边需设立安全警戒线，非吊装人员禁止进入吊装区域。3) 作业人员不得喝酒，在高空不得闲聊或开玩笑。凡有上述状况者，施工经理、专职安全员有权令其停工。4) 吊装或卸料之前必要申请吊装允许证并检查设备、工卡具、绳索及垫木（或橡胶板
