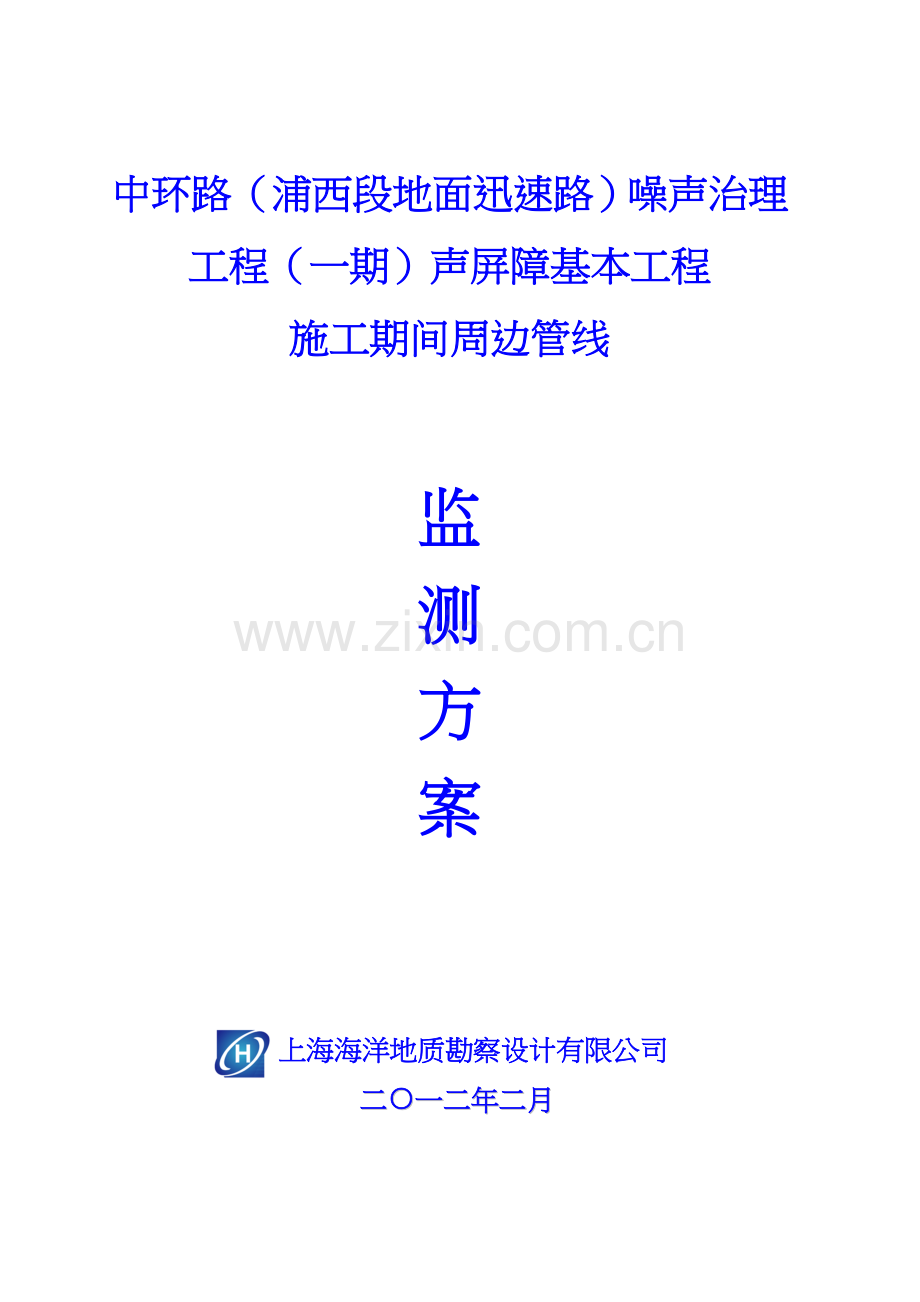

中环路（浦西段地面迅速路）噪声治理工程（一期）声屏障基本工程
施工期间周边管线

监
测
方
案

上海海洋地质勘察设计有限公司
二○一二年二月

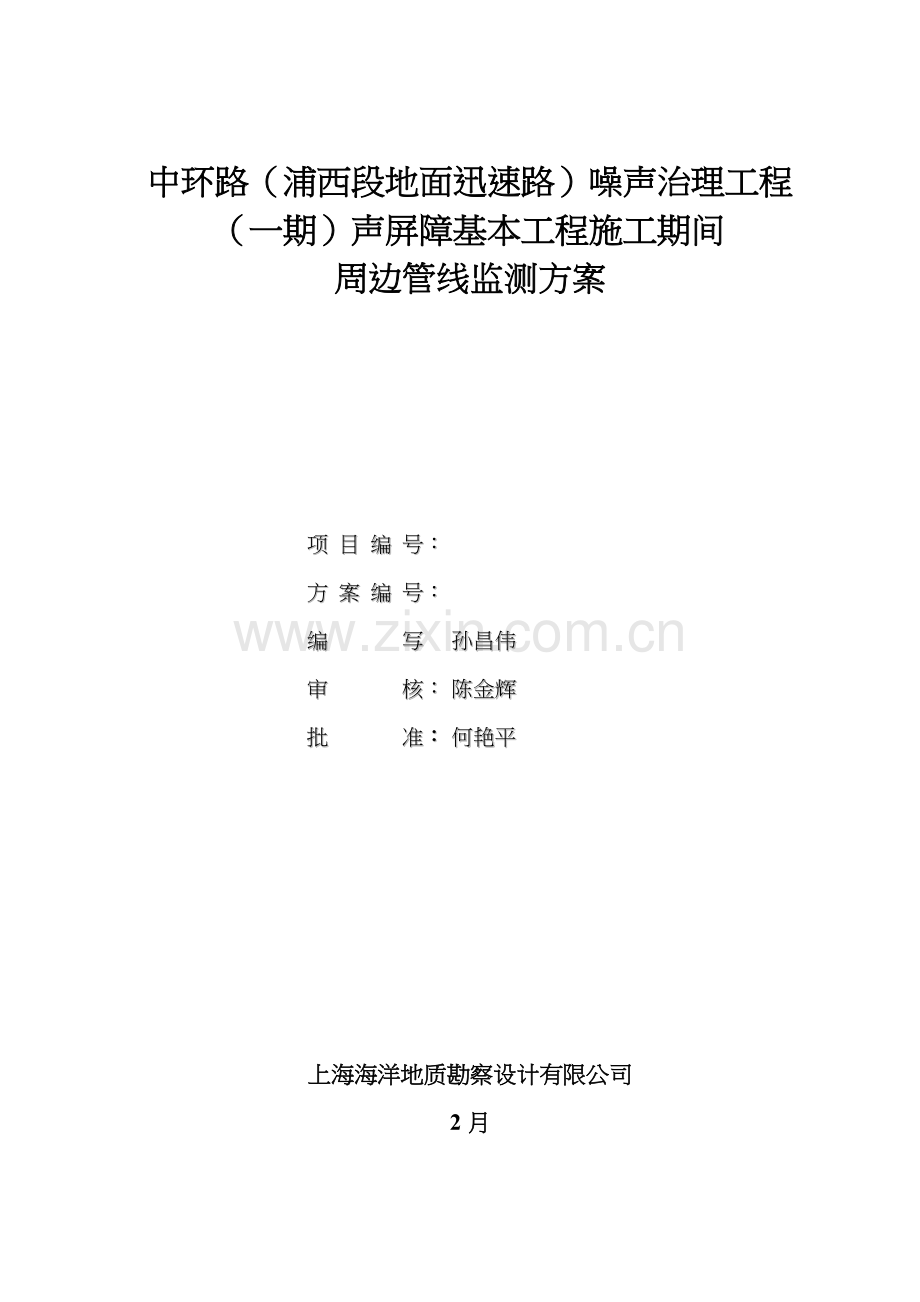

中环路（浦西段地面迅速路）噪声治理工程（一期）声屏障基本工程施工期间
周边管线监测方案

项目编号
：

方案编号
：

编写

孙昌伟

审 核
：
陈金辉

批准
：
何艳平

上海海洋地质勘察设计有限公司
2月

目 录

1. 工程概况 1
2.周边管线概况 1
3.监测目及根据 2
3.1监测目 2
3.2监测根据 2
4.监测内容 3
5.监测点布置 4
6.监测频率 5
7.监测技术规定 5
7.1 垂直位移监测 5
7.2 水平位移监测 6
7.3 监测精度控制指标 6
8.警戒值拟定 6
9.投入仪器及办公设备 7
10.监测资料提交 7
11.监测质量控制 7
12.应急办法 8
13.附图： 8

1. 工程概况
为有效缓和中环线主线交通噪声对沿线居民严重影响，上海市建交委批准实行中环线浦西迅速地面路噪声治理工程。针对中环线现场交通繁忙和地下管线复杂实际状况，经设计屡次优化和专家多次评审，推荐在中环线主辅隔离带位置实行一道主线屏障，并在获得比较明显降噪效果前提下，屏障设计力求对各方影响最小，特别是基本构造设计需重点考虑对地下管线影响和保护。
工程名称：中环路（浦西段地面迅速路）噪声治理工程（一期）声屏障基本工程
施工范畴：闵行区蔚蓝都市花园、华梅花苑、东南社区、梅莲苑、旅专社区、虹梅社区、名都城、虹桥高尔夫别墅和长宁区新乐社区、四方西郊花园、西郊豪庭共11个敏感点。
工程桩基：针对本项目漕宝路南侧外圈路段分布一根埋深较深¢1650（¢1500）承压污水管（埋深5-6米）和一根¢1000（¢800）雨水管（埋深2米左右），运营已10近年。为尽最大也许保障地下管线安全，依照现场实际状况和管线单位提出专业意见，采用预钻孔开口钢管桩桩基本为φ299桩，桩长10m。沉桩工艺采用振动法。

2.周边管线概况

依照设计及施工单位提供有关管线资料，本工程施工期间涉及保护重要管线见下表：
序号
路段
骑跨管道
承台号
长度（m）
相邻管道
承台号
长度
（m）
间距（m）
1
中环线漕宝路南侧段
Ø1500污
（埋深5.5－6米）
01－15
100
Ø800雨
01－15
100
1.5
2
Ø1000雨
（埋深2米）
29－61
180
Ø1500污
29－61
180
1.0
Ø300污
（埋深2.5米）
3
Ø1500污
（埋深5.5－6米）
条基
01－35
90
Ø1000雨
条基
01－35
90
1.0
Ø300污
90
2.0
4

Ø1650污
62－77
88
1.0
5

Ø800雨
88
1.0
6

Ø400污
88
1.8
7
吴中路－宜山路（红梅社区）
Ø600－800雨（埋深2米）
01－26
190
Ø600雨
26－32
45
0.4
8
天山西路－北虹路(新乐社区)
Ø1000雨
（埋深3米）
01－04
20
Ø500污
01－04
20
0.4
3.监测目及根据
3.1监测目
本工程项目监测目：在本工程承台沉桩施工期间，通过对受沉桩施工影响范畴内道路地下管线进行变形监测，为施工方及其她有关单位及时提供管线沉降、位移信息，从而保证管线安全并达到预警预报信息化施工目。
3.2监测根据
1）本工程项目设计图纸；
2）参照有关规范、规程有：
序号
名 称
代号（编号）
1
《建筑基坑工程监测技术规范》
GB50497-
2
《国家一、二等水准测量规范》
GB/T 12897-
3
《工程测量规范》
GB50026-
4
《基坑工程技术规范》
DG/TJ08-61-
5
《建筑变形测量规范》
JGJ 8-
6
上海市《基坑工程施工监测规程》
DG/TJ08--
4.监测内容
中环线漕宝路南侧段：
（1）、骑跨管道：承台号（01－15）骑跨Ø1500污水（埋深5.5－6米）；承台号（29－61）骑跨Ø1000雨（埋深2米）和Ø300污（埋深2.5米）；条基（01－35）骑跨Ø1500污水（埋深5.5－6米）。
（2）、相邻管道：承台号（01－15）相邻Ø800雨（埋深2.18米），间距为1.5米；承台号（29－61）相邻Ø1500污水（埋深5.5－6米），间距为1.0米；条基（01－35）相邻Ø1000雨（埋深2.0米）和Ø300污（埋深2.59米）间距分别为1.0米、2.0米；承台号（62－77）相邻Ø1650污水（埋深3.88米）、Ø800雨（埋深1.83米）、Ø400污水（埋深2.12米），间距分别为1.0米、1.0米、1.8米。
吴中路－宜山路（红梅社区）：
（1）、骑跨管道：承台号（01－26）骑跨Ø600污水（埋深2.31米）。
（2）、相邻管道：承台号（26－32）相邻Ø600雨（埋深2.31米），间距为0.4米。
天山西路－北虹路（新乐社区）：
（1）、骑跨管道：承台号（01－04）骑跨Ø1000雨（埋深3.15米）。
（2）、相邻管道：承台号（01－04）相邻Ø500污（埋深3.01米），间距为0.4米。
监测级别定为二级。拟定监测内容涉及：
※地下管线垂直位移监测
※地下管线水平位移监测。
5.监测点布置
依照本工程周边地下管线特点，采用直接监测点和间接监测点埋设相结合原则。
承台所骑跨管道为每个承台布设一种管线监测点。承台相邻管道按照10～15m间距设立测点，测点设立一方面是充分运用管线地表重要标志（窨井、阀门、消防螺栓等）布设直接测点。另一方面，运用地表标志拟定管线地表走向轴线，并在走向轴线上按照一定间距布设模仿监测点。
承台骑跨管道布设直接监测点，对埋深5-6米（¢1500）砼 承压污水管进行钻孔法布设监测点，布设办法：用100型钻机垂直钻孔至Ø1500污水管顶部深度后，安放5至6米Φ50mmPVC管至污水管管顶，在Φ50mmPVC管中插入一螺纹钢筋，使钢筋顶端露出地面2－5cm,再在PVC管中装满黄沙,并将PVC管周边土填实，并做好测点保护标志。（见右图）
监测点记录：
中环线漕宝路南侧段：埋深（5-6米）（¢1500）砼污水管道布设监测点55点（W1-W55）；埋深（2-4米）（¢300－¢1650）砼污水管道布设监测点54点（*W1-*W54）；布设雨水道监测点55点（Y1-Y55）。其中埋深（5-6米）（¢1500）砼污水管道监测点55点（W1-W55）点需钻孔机钻孔布设，其他承台骑跨管线测点由委托方挖机配合布设。
吴中路－宜山路（红梅社区）段：布设雨水道监测点32点（Y1-Y32）。
天山西路－北虹路（新乐社区）段：布设污水管道监测点4点（*W1-*W4）；布设雨水道监测点4点（Y1-Y4）。
6.监测频率
监测频率要与施工进度相结合，与施工工况相一致，应依照沉桩施工监测不同阶段，合理安排监测频率，使监测与施工能密切结合，跟踪施工，为施工提供可靠数据，指引施工。
1）在承台桩沉桩施工前测出各测点初始值。
2）在承台桩沉桩施工阶段，在施工现场对有关管线进行跟踪监测，做到信息化施工，保证管线安全。
3）承台桩沉桩结束3天后，再观测一次，理解管线稳定状况。
7.监测技术规定
7.1 垂直位移监测
采用独立水准系，各设立两组稳固基准点。按国家Ⅱ等水准测量规范各限差规定进行测量，闭合差或符合差不大于±0.5√n毫米，n为测站数。各监测点高程是由通过该四个水准基准点一条Ⅱ等水准闭合线路，由线路中工作点来测定各监测点高程（实际按现场状况而定）。采用苏光DS05水准仪测量，该仪器符合国家二等水准测量原则，仪器精度为±0.5mm。
7.2 水平位移监测
2、水平位移监测：采用三点一线直线投影测量法，用经纬仪前视和后视及固定点形成测量基准线，测量观测点与基线距离变化。监测点与竖向监测点共用。监测基点设立于施工影响较小范畴或影响范畴以外，缩小测量数据误差。
所投用仪器通过专业部门检查核定，颁发鉴定证书，合格后使用。测量人员具备丰富经验专业技术骨干担任，由专业项目经理审核及管理。
7.3 监测精度控制指标
在监测工作中，重要监测参数精度指标应满足如下规定：
（1）高程采用水准测量，进行闭合路线或来回观测，按照规定水准每站观测高程中误差M0为+0.5mm，每月对水准每站进行检测，检测成果中误差M0均不大于+0.2mmm。水准附合路线，其附合差Fw为±0.5mm(N为测站数)；高程测量误差≤0.5mm。
（2）平面位移监测误差≤0.5mm；
（3）水准仪“i”角不不不大于15″。

8.警戒值拟定
依照规范设计规定，本工程管线监测报警控制值为（仅供参照）：
雨水管道：警戒值为日变化量≤3mm，合计量≤10mm；
污水管道：警戒值为日变化量≤2mm，合计量≤5mm；
达到此值应及时报警，并告知关于单位采用相应办法，对有特殊保护规定管线及暂时管线依照管线单位详细规定拟定。
9.投入仪器及办公设备
仪器名称
型号
产地
数量
测量精度
水准仪
DS05
苏光
1台
±0.5mm
铟钢尺

河北珠峰
1把

经纬仪
J2-2
北京
1台
2″
电脑
联想
国产
1 中

打印机
佳能
国产
1台

10.监测资料提交
监测成果资料分为速报、日报表和监测总结形式。
速报：浮现险情时及时告知施工现场负责人并终结打桩施工。
日报表：正常时监测数据在测量工作结束后3小时内提供。提供内容重要是对每次测量成果以书面报表形式进行信息传递。监测报表中要对施工工况，各类测点本次变化量、合计变化量进行记录阐明，并适时对重要核心部位测点变形过程进行分析，提高报表实用性和可靠性。
监测总结报告：工程沉桩结束后一周，提交总结报告，重要对此阶段各类管线变形成果以及变形趋势进行扼要分析阐明。
11.监测质量控制
1)监测施工前，一方面在施工区域范畴外从整体上进行水准、水平控制网建立。水准、平面控制网实行平差计算成果。
2) 后来每次在测量工作开始之前，对水准仪、经纬仪等仪器进行全面检查和标定，保证仪器正常工作；工作时，实行定人定仪器进行测量，以减小人为误差；
3)质量保证体系：我公司已通过ISO9001质量体系认证，在工作中我方将严格按照ISO9001认证体系规定实行。
12.应急办法
工程发生险情时，第一时间内在施工现场成立监测抢险队伍，队伍重要由公司技术总工、项目经理、现场施工负责人以及抽调精干监测技术人员构成。调用高精度仪器设备保证在险情发生后2个小时内调集到位，实行监控，采用速报形式传递监测信息，从人员，设备配备监控速度、质量以及协同其她单位工作等各个方面满足抢险规定。抢险期间所有人员必要手机24小时开机，保证通讯畅通。
13.附图：
1、中环路（浦西段地面迅速路）噪声治理工程（一期）声屏障基本工程（漕宝路南侧）施工期间周边管线监测点平面图（1）
2、中环路（浦西段地面迅速路）噪声治理工程（一期）声屏障基本工程（漕宝路南侧）施工期间周边管线监测点平面图（2）
3、中环路（浦西段地面迅速路）噪声治理工程（一期）声屏障基本工程吴中路－宜山路（红梅社区）施工期间周边管线监测点平面图
4、中环路（浦西段地面迅速路）噪声治理工程（一期）声屏障基本工程天山西路－北虹路（新乐社区）施工期间周边管线监测点平面图
