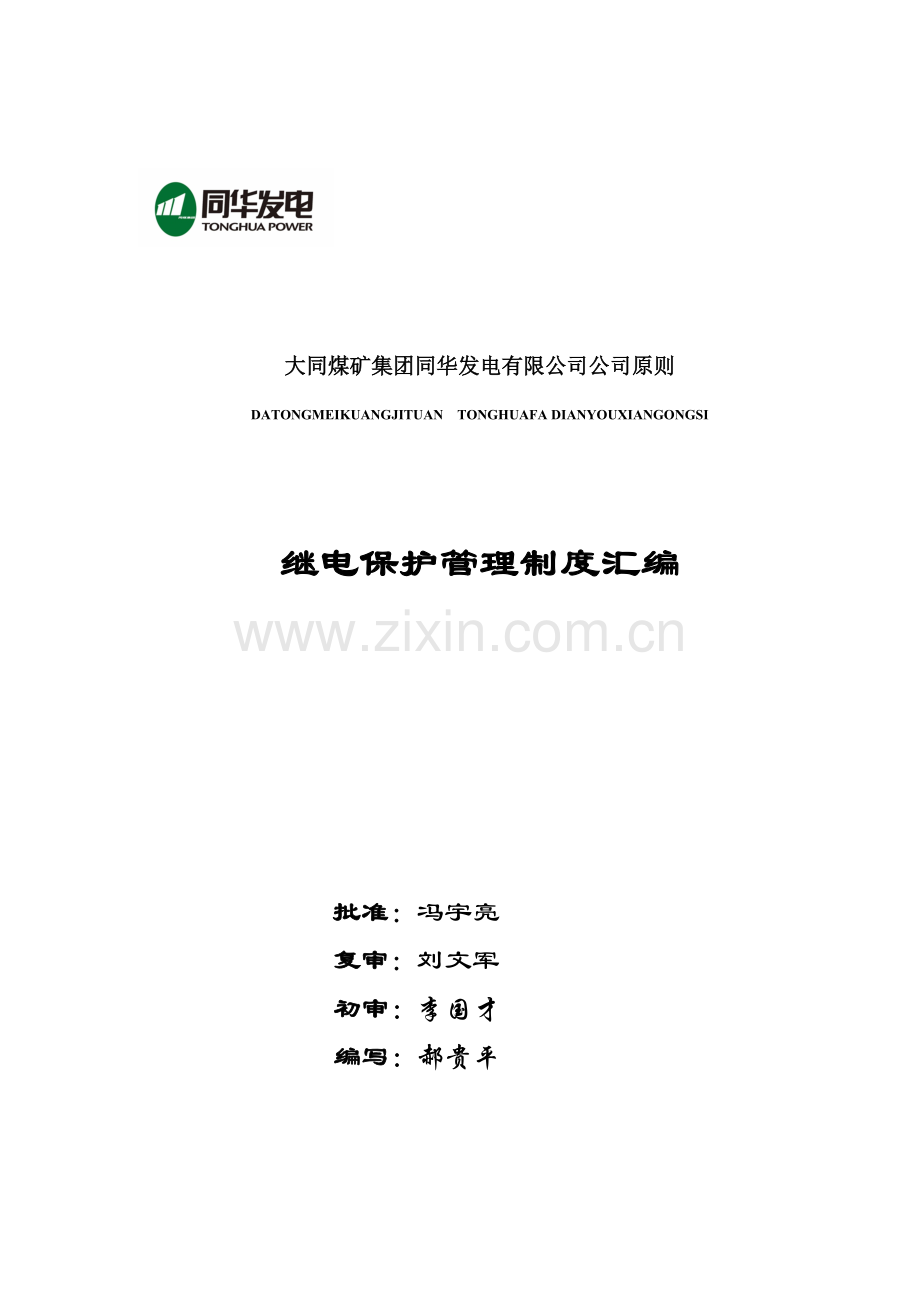

大同煤矿集团同华发电有限公司公司原则
DATONGMEIKUANGJITUAN TONGHUAFA DIANYOUXIANGONGSI

继电保护管理制度汇编

批准：冯宇亮
复审：刘文军
初审：李国才
编写：郝贵平

04 月 01 日 发布 04 月 01 日 实行
同华发电有限公司公司 发布

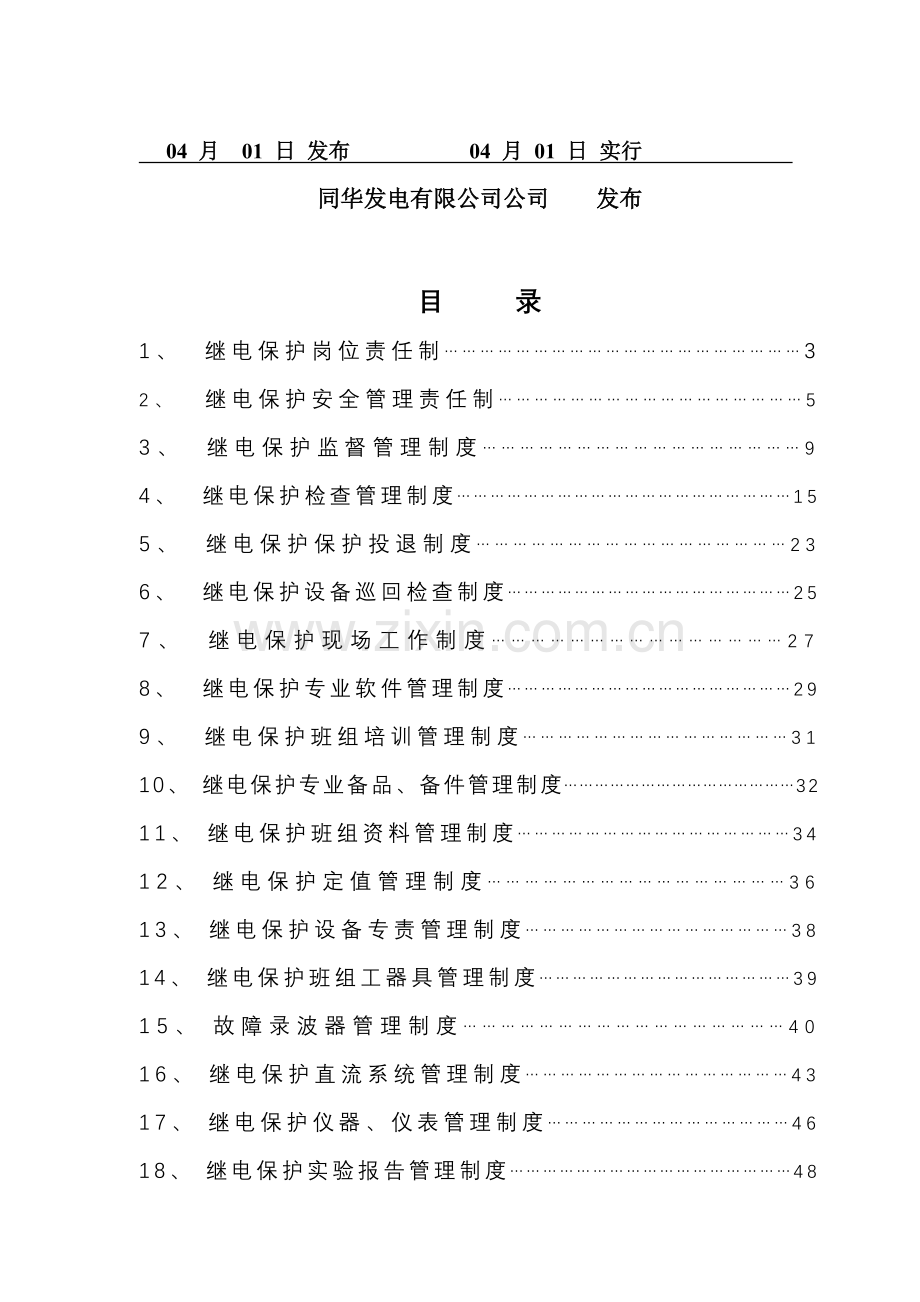

目 录
1、 继电保护岗位责任制……………………………………………………3
2、 继电保护安全管理责任制……………………………………………5
3、 继电保护监督管理制度……………………………………………9
4、 继电保护检查管理制度……………………………………………………15
5、 继电保护保护投退制度……………………………………………23
6、 继电保护设备巡回检查制度……………………………………………25
7、 继电保护现场工作制度………………………………………27
8、 继电保护专业软件管理制度……………………………………………29
9、 继电保护班组培训管理制度………………………………………31
10、 继电保护专业备品、备件管理制度………………………………………32
11、 继电保护班组资料管理制度…………………………………………34
12、 继电保护定值管理制度…………………………………………36
13、 继电保护设备专责管理制度………………………………………38
14、 继电保护班组工器具管理制度………………………………………39
15、 故障录波器管理制度……………………………………………40
16、 继电保护直流系统管理制度………………………………………43
17、 继电保护仪器、仪表管理制度……………………………………46
18、 继电保护实验报告管理制度……………………………………………48
19、 继电保护防“三误”管理办法……………………………………………50
20、 继电保护事故记录管理制度……………………………………………54
21、 电气设备质量监督制度………………………………………………………55
1、继电保护岗位责任制度
1． 总则
1.1 为了搞好班组各个岗位管理，保证生产工作需要，增进工作效率提高，特制定本制度。
1.2 本制度依照基建及生产管理规定，结合公司关于管理制度详细状况制定。
1.3 岗位管理是对班组各个岗位任务与责任进行分工与明确，涉及生产现场管理与班组基本管理，目是保证班组管理无死角。
1.4 本制度规定了班组各级人员岗位责任原则，所有人员均应遵循执行。
2．各级人员岗位责任内容
2.1班组负责人岗位责任：
2.1.1班组负责人是班组安全运营工作组织者，对本班人员技术、经济、思想工作和人身设备安全等负有第一责任。
2.1.2编制年、季、月工作筹划和定期检查筹划，审核关于设备技改筹划和反事故办法筹划，并督促按期完毕。
2.1.3组织技术培训和安全培训活动。
2.1.4督促并抓紧工作筹划完毕；抓技术管理、规章制度执行；抓上级批示、事故通报及反事故办法贯彻。
2.1.5组织继电保护事故和不对的动作调查分析和定值整定方案讨论。
2.1.6积极推广应用新技术、新原则、新工艺，运用科学管理办法，不断提高管理水平。
2.1.7凡发生人身伤亡、设备损坏、三误及其他事故，负安全第一责任。
2.1.8负责检查、督促安规、安措执行贯彻状况
2.2 班构成员岗位责任
2.2.1对本专责设备运营和安全负有所有责任，有责任提出对也许引起设备异常或损坏安全办法和整治方案，同步对新、扩建设备进行验收或参加交接实验。
2.2.2做好专责设备技术管理工作，协助班组负责人做好本班技术管理、缺陷管理和安全监督工作。
2.2.3 依照设备专责管理分工，负责所属二次设备维护与定期检查。
2.2.4 负责检查督促安规、安措执行、贯彻状况。
2.2.5 负责现场文明生产责任制贯彻。
2.2.6 协助班组负责人搞好工作筹划、工作总结和人员培训，提高人员班组技术水平。
2.2.7 编制反事故和安全办法筹划，记录所辖技术台帐，认真、精确、完整地作好检修技术总结。
2.2.8 保证图纸及关于技术资料保存完整。
2.2.9严格执行检修质量原则，从严把关，认真规定，搞好设备管理工作。
2.3 第一设备专责人（A角）岗位责任
2.3.1 对本专责所辖设备质量和安全负有所有责任，有责任提出对也许引起设备异常或损坏安全办法和整治方案，对新、扩建设备进行验收或参加交接实验。
2.3.2 做好本专责设备技术管理工作，建立各设备技术档案、图纸和资料，并使其符合实际，对的齐全。
2.3.3 掌握本专责设备缺陷状况，及时解决缺陷。并有责任贯彻执行设备反事故办法筹划。
2.3.4 负责本专责设备小型技术改进，施工设计和安装。
2.3.5 搞好本专责设备运营分析，做到对异常和不安全现象及时分析，并做好记录。
2.3.6 经常定期维护好专用实验仪器和仪表、实验设备和检修工具，并保证其精确良好；同步做好本专责设备备品备件筹划。
2.3.7认真注重检修工艺和实验办法，提高工效，不断提高检修质量。
2.4 第二专责人（B角）岗位责任
2.4.1对本人所辖B角设备运营和安全负有次要责任，能对所辖设备提出好整治办法和新检修工艺。
2.4.2协助A角建立所辖设备检修台帐，并使其符合实际。
2.4.3经常定期维护好专用检修工具，并保证其对的。
2.4.4搞好设备检修，并不断创造新检修工艺和实验办法，注重提高工效，提高检修质量。
2.4.5当第一专责人不在时，第二专责人完全承担第一专责人设备管理责任。

2、继电保护安全管理责任制度

1． 总则
1.1 为了搞好班组安全面管理，保证人身和设备安全，增进公司安全目的实现，特制定本制度。
1.2 本制度依照基建及生产管理规定，结合公司关于管理制度详细状况制定。
1.3 安全管理制度是对班组各级人员安全责任与任务进行分工与明确，涉及人员安全管理与现场安全管理，保证班组人身与设备安全。
1.4 本制度规定了班组负责人以及其他各级人员安全责任原则，所有班组人员均应遵循执行。
2．各级人员岗位责任内容
2.1班组负责人安全职责：
班组负责人是本班组安全生产第一负责人，对本班组安全生产负全面责任。
2.1.1认真贯彻执行上级和本厂关于安全生产规章制度，不断提高本班组安全生产水平。
2.1.2组织本班组人员维护好所辖设备，对设备安全运营负责。
2.1.3经常组织全班组人员检查设备安全防护设施、劳动保护用品和安全工器具，及时发现并解决安全生产中存在问题，对本班组人员在生产劳动中安全和健康负责。
2.1.4负责对全班成员安全培训教诲和安全监督工作，主持召开好班组每周一次安全日活动，并做好安全活动记录，不断增强全体成员安全意识，及时纠正各种不安全行为。
2.1.5负责组织全班开展安全检查、“安全生产周”等活动，贯彻上级和本公司下达反事故办法和季节性安全大检查等，及时消除设备缺陷和设备隐患。
2.1.6 对于本班的确无力解决关于安全问题，负责及时向厂领导报告，并祈求协助解决。
2.1.7对本班发生不安全问题及时做好记录，追查因素，收集上报关于原始资料。有弄虚作假或隐瞒行为，班组负责人负重要责任。
2.1.8依照工作项目指派合格工作负责人，并对本班所填写工作票对的性和完整性负责。如本班发生应办票而不办票或使用不合格工作票等问题，班组负责人酌情承担责任。
2.1.9积极协助班员安全工作，尊重班组内各工作人员意见和建议，并自觉接受其监督。
2.1.10做好班组新员工和班组暂时工安全教诲和工作，积极组织班组人员参加急救培训，做到人人能进行现场急救。
2.1.11负责培训本班人员能对的使用各种安全防护用品、安全工器具以及安全救护知识。
2.1.12负责抓好本班安全日活动和季节性安全大检查工作。
2.1.13负责做好全班人员安全教诲工作，及时填写安全台帐，并做好班组安全学习会记录。
2.2班组安全员安全职责：
班组安全员是本班组安全生产第二负责人，对本班组安全生产负某些责任
2.2.1认真贯彻执行上级和本厂关于安全生产规章制度，不断提高本班组安全生产水平。
2.2.2在班组负责人不在状况下组织本班人员维护好所辖设备和设施，对所辖设备安全运营负责。
2.2.3在班组负责人不在状况下组织全班人员检查设备安全防护设施、劳动保护用品以及安全工器具，及时发现并解决安全生产中存在问题，对本班组人员在生产劳动中安全和健康负责。
2.2.4在班组负责人不在状况下负责对全班构成员安全培训教诲和安全监督工作，主持召开好班组每周一次安全日活动，并做好安全活动记录，不断增强全体成员安全意识，及时纠正各种不安全行为。
2.2.5在班组负责人不在状况下负责组织全班组开展好安全检查、“安全生产周”等活动，贯彻上级和本公司下达反事故办法和季节性安全大检查等。
2.2.6在班组负责人不在状况下对于本班组的确无力解决关于安全生产问题，负责及时向领导报告，并祈求协助解决。
2.2.7对本班组所填写工作票安全办法对的性和完整性负责。如本班组发生应办票而不办票或安全办法异常等问题，安全员酌情承担责任。
2.2.8积极支持班组人员安全工作，尊重班组人员意见和建议，并自觉接受其监督。
2.2.9做好本班组新员工和班组暂时工安全思想教诲。
2.2.10协助班组负责人经常对不安全状况进行分析研究，及时消除事故苗头。
2.2.11经常进行安全检查，发现不安全状况及时报告班组负责人，重大问题可越级报告。
2.2.12组织参加本班发生故障分析会，协助班组负责人收集故障原始资料、协助弄清全过程，查明发生因素，协助班组负责人制定吸取教训详细对策。
2.2.13协助班组负责人布置本班组人员安全工作。
2.3 班员安全职责：
班员是班组个人所辖设备安全生产第一负责人，对本人所辖设备发生事故负所有责任。
2.3.1认真贯彻执行上级和本厂关于安全生产规章制度，不断提高本班组安全生产水平。
2.3.2在班组负责人领导下按照关于规定，维护好所辖设备，对所辖设备安全运营负责。
2.3.3在班组负责人领导下，检查设备安全防护设施与安全工器具管理，及时发现并解决安全生产中存在问题。
2.3.4在班组负责人领导下，积极参加班组安全培训教诲活动和安全监督工作，参加班组每周一次安全日活动，并进行发言，及时纠正各种不安全行为。
2.3.5认真参加各种安全检查活动，贯彻上级和本公司下达各类反事故办法和季节性安全大检查等，及时消除设备缺陷和设备隐患。
2.3.6认真填写工作票，并经班组负责人审核，若发生安全问题，工作负责人依照实际状况承担责任。
2.3.7积极协助班组其他人员安全工作，督促其自觉执行安全规章制度，杜绝不安全行为。
2.3.8经常对不安全状况进行分析研究，及时消除事故苗头。
2.3.9经常进行安全检查，发现不安全状况及时报告班组负责人，重大问题可越级报告。
2.3.10参加本班组发生故障分析会，协助班组负责人收集故障原始资料、协助弄清全过程，查明发生因素。
2.4远动专业人员岗位职责
2.4.1 负责厂、站端自动化设备运营和维修工作，并按筹划进行设备定期检查工作；
2.4.2 负责运营记录分析工作并按期上报；
2.4.3 执行上级颁发各项规程、规定和下达工作布置与规定等文献；
2.4.4 编制各类自动化设备现场运营规程及使用阐明，向电气值班人员简介自动化设备正常使用业务知识；
2.4.5 编报厂、站年度自动化更改工程筹划并负责实行；提出设备临检申请并负责实行；
2.4.6 负责或参加新安装自动化设备投运前检查和验收。
2.5继电保护人员岗位职责
2.5.1 进行保护及安全自动装置检查、安装跟踪、调试跟踪、验收工作
2.5.2 制定继电保护年检筹划，并负责实行。
2.5.3 计算和核对我司继电保护定值。
2.5.4 进行继电保护动作分析，记录和上报各类继电保护报表。
2．5.5 进行继电保护培训。
2.5.6 及时消除设备缺陷，保证设备可靠运营。
2.5.7 检查、贯彻继电保护反措实行状况，并依照本公司实际状况制定相应反措筹划。
2.5.8 负责核对继电保护设计图纸与实际现场，保证图纸对的性。
2.5.9 进行继电保护校验工作。
2.6电测人员岗位职责
2.6.1 进行电测设备检查、设备校验工作。
2.6.2 制定电测设备年检筹划，并负责实行。
2.6.3 及时消除设备缺陷，保证设备可靠运营。
2.6.4 对电测设备精确性负责。

3、继电保护监督管理制度
１.总则
　１.1　继电保护与安全自动装置是保证电网安全运营、保护电气设备重要装置，是构成电力系统整体系统不可缺少重要某些。保护设备异常运营、管理不善、校验不规范等等直接导致继电保护和电网安全异常状况发生，因而，必要加强继电保护各级管理，完善各项管理制度，保证继电保护设备安全运营，依照《山西省电力工业技术监督工作规定实行细则》规定，特制定本制度。
1.2继电保护技术监督工作指引方针是：工作原则第一，现场工作安全第一，使继电保护技术监督工作做到制度化、规范化、原则化。
2.继电保护组织机构：
2.1 我公司继电保护监督由总工程师直接领导，在业务上受调度部门监督，工程技术部设继电保护监督专责人，由华电维护电气专业负责继电保护监督工作详细实行。
2.2我公司继电保护技术监督工作实行总工程师、工程技术部、华电维护继电保护板三级管理制度。
2.3公司建立以总工程师冯宇亮领导下继电保护技术监督网。
 领导组组长：冯玉亮
领导构成员：刘文军 李国才 张治国

继电保护监督网
网长：郝贵平
成员：设备管理部继电保护专责人： 郝贵平
安健环保部继电保护专责人： 魏晓东
漳电维护部电气继电保护专责人： 班组各成员
生产管理部继电保护专责人： 张治国
3． 继电保护技术监督网工作职责：
3.1认真执行电力系统继电保护运营和检修管理规程各项规定，保证公司继电保护设备安全、可靠运营。
3.2负责公司继电保护设备及其二次回路寻常维护、调试与定期检查工作，并对所辖保护设备动作状况负责。
3.3 依照原电力部（继电保护和安全自动装置检查条例）和关于检查规程规定，对公司所有继电保护及安全自动装置进行调试、维护及定期检查，使其完善、合理，并符合定值告知单规定，并保存完整调试记录和报告。
3.4 负责公司所属继电保护设备（除主变零序后备保护与线路保护）定值整定计算，准时完毕保护装置定值调节工作。
3.5 依照继电保护规程规定，及时编制公司继电保护设备检查周期，并编写继电保护现场运营规程，配合关于部门编写、审定其他规程继电保护某些。
3.6 及时解决所辖继电保护设备任何缺陷，特殊状况不能解决，应报告有关部门，作好事故预想；当缺陷对系统影响较大时，应报告中调继电保护处。
3.7 公司继电保护和安全自动装置应与系统保护相配合，系统变化时，应按省公司规定准时修改所辖保护定值与运营状态，同步，依照省调提供系统综合阻抗，接口定值，在接到资料后一种月内完毕所属定值核算与调节。
3.8 及时进行公司继电保护设备异常和继电保护不对的动作后事故分析、校验和检查，如属省调设备，应及时向省公司提供有关事故记录和故障录波图。
3.9 每月二日前负责向中调保护处报送本厂上月继电保护动作状况。
3.10厂内、省、地调所辖一、二次设备发生变化时，及时向省、地调保护处提供设备变更图纸和技术资料。
3.11对全厂继电保护动作状况定期记录、分析与总结，提出反事故办法。
3.12 参加关于新建、扩建工程保护装置选型设计、审核、并进行竣工验收。
3.13 保护设备选型、配备方案、原理应符合继电保护关于规定与反措规定，同步报省调批准。
3.14 认真作好继电保护技术培训工作。
4 . 继电保护技术监督网人员职责：
4．1　继电保护网长职责：
4．1．1在总工程师领导下，全面掌握本单位继电保护专业设备、人员及工作状况，做为专业对口联系，常与本单位主管领导及中调保护科反映状况、研究解决问题。
4．1．2 组织协调本单位保护检查、技术管理、事故分析以及人员培训、技术改造等工作，对专业工作全面负责
4．1．3 编制反事故和安全筹划实验方案，技术培训和革新筹划。
4．1．４参加关于新、扩建工程审核工作，审核更改工程原理接线图、检查报告，安全办法。
4．1．5 在业务上接受省、地调度中心监督和指引。
4．1．6编制和审定继电保护整定方案，定值告知单和保护动作记录报表，负责继电保护事故和不对的动作调查分析，对检查工作提出对策并督促执行；参加电网或电厂远景规划接线和运营方式研究。
4.2 设备管理部、生产管理部继电保护专责人郝贵平、张治国职责：
4.2.1编制继电保护整定方案，继电保护运营阐明，依照反事故办法，提出改进办法、保护原则、接线方案，绘制原理接线图。
4.2.2负责解决寻常继电保护调度、运营方面各项状况，收集、整顿、健全必要继电保护图纸资料和电气设备关于参数；
4.2.3制定系统阻抗图、短路电流表；对继电保护动作状况进行记录分析；每季和年终提出继电保护运营分析总结和改进意见。
4.2.4参加继电保护事故调查和录波图分析；
4.2.5审核继电保护方式，向顾客提供参数和保护整定值。
4.2.6参加审核继电保护设计；参加现场校验工作，理解继电保护实验。
4.2.7业务上接受总工程师冯宇亮监督和指引。
4．3　漳电维护继电保护专责人职责：
4.3.1 对所属专责继电设备质量和安全应有所有责任。
4.3.2 对运营继电设备进行定期检查，及时更改定值，并提出对有也许引起保护装置误动安全办法，
4.3.3 对新、扩建继电设备进行验收实验或参加交接验收实验。
4.3.4 参加继电事故和不对的动作后暂时性检查。
4.3.5 装置检查后应及时写出检查报告，事故分析报告和验收实验报告，在进行检查工作中，每套保护装置应指定实验负责人。
4.3.6 在检查周期内，对该保护装置安全运营（如检修质量、回路对的性等）负有所有责任，
4.3.7 做好本专责设备技术管理工作，建立各设备继电保护技术档案、图纸和资料，并使其符合实际，对的齐全。
4.3.8 掌握装置缺陷状况，及时消除并贯彻执行，本专责设备反事故办法筹划。搞好设备升级和改造工作。
4.3.9 负责本专责设备小型改进工程施工设计和安装工作，搞好本专责设备继电保护运营分析，做到对异常和不安全现象及时分析，并做好运营记录。
4.3.10 经常定期维护好专用实验仪表、实验设备和工具，并保证其精确良好；准备好继电器备品备件，并不断创造新实验办法和实验工具，提高工效，提高检查质量。
5、继电保护技术管理制度。
5.1校验管理制度
5.1.1 对运营中或准备投入运营保护装置应按部颁《继电保护及电网安全自动装置检查条例》和关于检查规程进行定期检查和其他各种检查工作。
5.1.2 公司应依照季节特点，负荷状况并结合一次设备检修，合理地安排年、季、月保护装置检查筹划。关于调度部门应予以支持配合，并作统筹安排，使保护装置定期检查工作能顺利开展。
5.1.3 定期检查工作应掌握进度，及时完毕，以减少对系统安全运营影响，并应保证检查质量。
5.1.4 在检查工作中，须严格执行部颁《电业安全工作规程》及关于保安规程中关于规定，并按符合设备实际安装状况对的图纸进行现场检查工作，复杂检查工作必要事先制定实行方案。
5.1.5 配备专用实验仪器、整组实验车及实验电源，检查用仪表精准级别及技术特性应符合规程规定，所有测试仪表均需定期校验，以保证检查质量。
5.1.6 继电保护检查时，应认真解决好记录。检查结束时，应及时向运营人员交待，结束后及时整顿检查报告。
5.1.7 当保护发生不对的动作后，及时向上级继电保护部门及整定管辖部门报告，并保存现场原有状态，及时进行事故后现场检查。
5.1.8 不对的动作详细分析，重大设备检查工作应与上级继电保护部门商定，并应参加分析，找出不对的动作因素，制定对策。
5.2 实验报告制度
5.2.1 实验报告是对被校验设备定期校验技术总结报告，是设备健康状况记录，因而每次定期或补充校验完后，都必要出完整实验报告，以便供后来实验查阅。
5.2.2 实验报告内容规定写上被校验设备名称，实验人员，实验日期，实验中仪表、仪器、电源及周边环境状况。
5.2.3 实验中实验项目、实验接线应写清晰，实验中数据必要是原始数据，不得弄虚作假，如发现实验数据与上次实验有差别，应查明因素并在实验报告上注明。
5.2.4 实验报告完毕后应由主管技术负责人审视，签字。基建投产原始实验报告和历次定期实验报告应建立实验报告夹，妥善保存备查。
5.2.5每次定期实验完后一周内出实验报告。
5.2.6实验人员借阅实验报告，必要经班组技术员批准，阅完要及时交回防止遗失。
5.3 图纸及资料管理制度
5.3.1班组应依照现场设备状况建立相应设备图纸资料库。
5.3.2 新投产设备验收上要严格把关，按照《电气装置安装工程施工及验收规范》除对设备进行验收外，还要验收如下全套资料和文献：
A、工程式竣工图
B、设备变更证明文献。
C、厂家提供产品阐明书，调试大纲，实验办法，实验记录，合格证件及安装图和二次原理图等文献。
5.3.3由调试单位提供调节实验记录和原始实验报告。
5.3.4继电保护图纸资料，除上述提到外尚有下述内容：最新本单位一次系统图（或图册），保护配备图，整定计算书，各种继电保护专业书刊，以及与继电保护专业关于规程、规范。
5.3.5继电保护重要规程如下：《安规》《继电保护现场及自动装置运营管理规程》《继电保护及安全自动装置运营条例（整定和配备某些）》、《继电保护及自动装置质量监督管理规定》《继电保护及自动装置反事故办法管理规定》等。
5.3.6图纸资料规定与现场相符，如不符应结合大小修查线，对缺资料应及时联系资料室，借阅复印补齐。
5.3.5班里图纸资料应由专人负责（普通为技术员），各种资料应配备三份以上，一份存档，一份借出，另一份由专责人保管，存档资料普通不动，必要使用存档时应借出复印后交回。
5.3.6专责人资料由专责人妥善保存，如专责人变更时应将资料交回班内，以便新专责人使用，借出资料须经技术员批准方可借阅，完后应完整交回，如果图纸管理有丢失，应由该人负责，复印或描图补齐，否则严格考核。
5.3.7图纸资料保存管理应规范化，做到目录清晰，排列有序，查阅以便。

检查与考核
　　按公司技术监督工作规定及考核办法进行检查考核。

4、继电保护检查管理制度
1 总则
根据《继电保护装置与安全自动装置检查条例》，所有继电保护装置与安全自动装置及其回路接线（如下简称装置）必要按本规定规定进行检查，以拟定装置元件与否良好；回路接线、整定值与否对的；关于特性与否符合规定。本制度为继电保护装置与安全自动装置管理和普通装置检查规定，详细装置检查工作应按有关检查规程进行。
2 检查种类
2.1 检查分为三种：
2.1.1 新安装装置验收检查。（简称验收检查）。
2.1.2 运营中装置定期检查（简称定期检查）。
2.1.3 运营中装置补充检查（简称补充检查）。
2.1.4 对新型装置（指未经部级鉴定产品），必要进行全面检查实验，并经网（省）局继电保护运营部门审查，其技术性能满足电网安全规定期，才干在系统中试用（投入跳闸）。
2.2 定期检查分为三种：
2.2.1 所有检查。
2.2.2 某些检查。
2.2.3 用装置进行断路器跳合闸实验。
2.3 装置改造后检查。
2.3.1 检修或更换一次设备后检查。
2.3.2 运营中发现异常状况后检查。
2.3.3 事故后检查。
2.4 在下列状况下进行新安装装置验收检查。
2.4.1 当新安装一次设备投入运营时。
2.4.2 当在既有一次设备上投入新安装装置时。
2.4.3 当对运营装置进行较大更改或增设新回路时。
3 继电保护及自动装置定期校验期限

编号
装置名称
定期校验种类及期限
备 注
1
所有装置（涉及自动重叠闸、备用电源自动投入、励磁调节器、、故障录波器）

新投入运营后第一年内需进行一次所有校验，后来每年配合春检进行一次定值检查、传动实验（母差保护传动到出口），每五年进行一次所有实验

2
各类型电流互感器
二次承担测试与保护定校同步进行，各组CT每年春检检查二次接头接触状况，不得有松动和接触不良现象。每五年进行一次变比、角差、比差、伏安特性检查

3
变压器瓦斯保护装置
每年进行一次某些检查与传动实验，瓦斯继电器所有定期检查随主变大修进行
重瓦斯正电源01和09在端子排上隔开，每年对瓦斯继电器和电缆测量绝缘
4
操作信号回路中设备
结合附属装置检查进行

5
回路绝缘实验
每年进行一次绝缘测定，每五年进行一次绝缘耐压实验（也可用2500V摇表摇一分钟代替

6
断路器跳、合闸实验
配合定检进行

7
同期并列装置
每五年进行一次所有校验，
每年进行一次传动检查

8
公用设备
每五年校验一次

4 检查筹划管理
4.1 新建、扩建工程新装置验收检查，依照设备验收原则规定进行。
4.2 运营中定期检查，检修专业应根据各设备保护测控装置检查周期及运营状况报发电专业，由发电专业与调度联系并获得支持，参照季节特点、负荷状况并结合一次系统检修，合理地安排年、季、月保护装置检查筹划。结合春检，安排二次回路清扫、消除缺陷、电流互感器变比检查等及某些检查。定期检查工作应在保证安全和质量前提下，掌握进度，及时完毕。
4.3 运营中保护需变化定值时，应按告知单规定期间及时安排。
4.4 当发生保护事故或不对的动作时应及时安排调查分析检查。
5 继电保护检查
5.1 检查前准备工作
5.1.1 为了保证质量，对实验电源基本规定如下：
5.1.1.1 交流实验电源和相应调节设备应有足够容量，以保证在最大负载电流下通入装置电压及电流均为正弦波。
5.1.1.2 实验用直流额定电压应与装置装设处用额定电压相似。实验用电源用直流电源应由专用熔断器供电，所接熔断器必要保证选取性。不容许用运用中设备直流电源作为实验电源。分部实验应采用和保护同始终流电流。
5.1.1.3 实验用暂时电源必要由工作负责人通过运营人员办理。阐明使用目，详细地点、时间和负荷，经值长（站长）批准后方可接用。暂时电源由运营人员接火。
5.1.2 检查前应认真理解被检查装置一次设备状况，据此制定在检查工作全过程中保证系统安全技术办法。例如对有联跳回路保护装置要预先拟定哪些回路必要断开；哪些屏和屏哪些某些应予以防护并作出明显标记等。必要时要办理安全办法票。
5.1.3 对准备投入运营设备新装置验收检查，应先进行如下准备工作。
5.1.3.1 检查装置原理接线图（设计图）及与原理接线图相符二次回路安装图，电缆敷设图、电缆编号图、断路器操作机构图、电流、电压互感器端子箱图及二次回路分线箱图等所有图纸，以及成套保护、自动装置技术阐明、开关操作技术阐明，电流电压互感器出厂实验报告等。以上技术资料齐全对的。
5.1.3.2 依照设计图纸，到现场核对所有装置安装位置与否对的，各保护所使用电流互感器安装位置与否适当，有无保护死区等。
5.1.3.3 对扩建装置调试，除应理解设备一次接线外，还应理解已运营设备关于联某些详细状况。
5.1.4 对装置整定实验应按最新整定告知单进行，检查负责人应熟知整定告知单内容，并核对所给定值与否齐全，所使用电流、电压互感器变比值与否与现场实际状况相符。
5.1.5 拟定重点项目及准备解决缺陷和薄弱环节。
5.1.6 工作人员明确分工并熟悉图纸和检查规程等关于资料。
5.1.7 应具备与实际状况一致图纸，上次检查记录，最新整定值告知单、检查规程、合格仪器仪表、备品备件、工具和连接导线等。
5.1.8 实验电源必要经刀闸控制，实验用刀闸，应有足够容量并接入触电保安器，所用保险丝应保证选取性，实验电源须选用用绝缘导线。
5.2 现场检查
5.2.1 对运营中或准备投入运营保护装置，应按部颁《继电保护及电网安全自动装置检查条例》和关于检查规程进行定期检查、新安装装置验收检查和其他各种检查工作。检查工作中严格执行“安规”、“两票”及“保安规定”履行工作允许制度。
5.2.2 对某些重要设备特别是复杂保护装置或有联跳回路保护装置，如母线保护、断路器失灵保护等现场检查工作，应填写继电保护安全办法票，安全办法票由工作负责人填写，并经专责工程师或班长批准。
5.2.3 运营中设备，如断路器、隔离开关操作应由运营值班员进行。“跳闸连片”投退只能由值班员操作。
5.2.4 在一次设备运营而停某些保护进行检查时应特别注意，断开不经连接片跳合闸回路及运营设备安全关于连线。
5.2.5 清扫运营中二次设备，应认真仔细，并使用绝缘工具（毛刷、吹风设备）特别注意防止误碰、防止振动。
5.2.6 在检查保护及二次回路时凡与其他运营设备二次回路相连连片和接线应有明显标记，并按安全办法票将关于回路断开或短路，做好记录。
5.2.7 严格监护制度，凡在运营二次回路上工作必要有专人监护，专责监护人不得兼做其他工作。
5.2.8 对交流二次电压回路通电时，必要可靠断开电压互感器二次侧回路防止反充电。
5.2.9 现场工作应按图纸进行，禁止凭记忆工作。
5.2.10 带方向或差动保护投入运营时，或变动一次设备，改动交流二次回路后均应用负荷电流工作电压来检查其电流、电压回路接线对的性。并用拉合直流电源来检查其直流二次回路接线中有无异常。
5.2.11 不容许在未停用保护装置上进行实验。除闭锁式纵联差动启动发讯按钮外，不容许在保护未停用状况下用装置按钮作实验。
5.2.12 所有保护装置最后整定必要以符合正常运营条件为准在保护屏端子排上通电进行。先作原定值检查，如发现与原定值不符或细小疑问，应慎重对待，查找因素，在未得出对的结论前，不得草率解决。
5.2.13 现场检查过程中如遇到异常，（如直流接地）或断路器跳闸，无论与本工作与否关于，应及时停止工作，保护现场。待找出因素或拟定与本工作无关后，方可继续工作。
5.2.14 对电子仪表接地方式应特别注意，以免损坏仪表和保护装置插件。
5.2.15 在微机保护、综合自动化装置上进行工作时，要有防止静电感应办法。以免损坏设备。
5.2.16 按反措筹划规定认真执行反措。
5.2.17 禁止在运营保护屏上打眼及其他有振动工作。
5.2.18 当保护装置发生不对的动作后，应及时向上级继电保护部门及整定管辖部门报告，并保存现场原有状态，及时进行事故后现场检查。检查项目依照不对的动作详细状况拟定。重大事故检查工作应与上级继电保护及安所有门商定，并应有总调保护处参加协助分析，找出不对的动作因素，制定对策。
5.2.19 及时登记微机保护自动化装置使用软件、备品备件、专用工具，必要妥善保管，记入台帐。
5.2.20 必要要有明显断开点（打开了压板或接线端子片等）才干确认，也只有确认在断开点此前保护停用了；如果压板只控制本保护出口跳闸继电器线圈回路，则必要断开跳闸接点回路才干以为该保护确已停用。对于采用单相重叠闸，由压板控制正电源三相分相跳闸回路，停用时除断开压板外，尚需断开各分相跳闸回路输出端子，才干以为该保护已停用。
5.2.21 只能用整组实验办法，即除由电流及电压端子通入与故障状况相符模仿故障量外，保护装置处在与投入运营完全相似状态下，检查保护回路及整定值对的性。不容许用卡继电器接点、短路接点或类似人为手段作保护装置整组实验。
5.2.22 对运营中保护装置及自动装置外部结线进行改动，即便是改动一根联线最简朴状况，也必要履行如下程序：
5.2.22.1 先在原图上作好修改，经公司专业人员审核，报运营部门批准。
5.2.22.2 按图施工，不准凭记忆工作，拆动二次回路时必要逐个作好记录，恢复时严格核对。
5.2.22.3 改完后，作相应逻辑回路整组实验，确认回路、极性及整定值完全对的，然后交由值班运营人员验收后再申请投入运营。
5.2.22.4 施工单位应及时告知现场与主管继电保护部门修改图纸，工作负责人在现场修改图纸上签字，没有修改原图应规定作废。
5.2.23 不应用调节极化继电器接点来变化其启动值与返回值，厂家应保证质量。实验后应对继电器加封。
5.2.24 应对保护装置作拉合直流电源实验（涉及失压后短时接通及断续接通）以及直流电压缓慢地、大幅度地变化（升或降），保护在此过程中不得出既有误动作或信号误表达状况。
5.2.25 对于光通道设备，无论是专用或复用，都必要有专用规程按照保护逻辑回路规定，测试回路整组输入、出特性。
5.2.26 在光通道上作业后必要检查通道与否正常。
5.2.27 新投入或改动了二次回路变压器差动保护，在变压器第一次投入系统时必要投入跳闸，变压器充电良好后停用，然后变压器带上某些负荷，测向量图，同步测差压后，才干将保护投入跳闸，在上述各种状况下，变压器重瓦斯保护均应投入跳闸。
5.2.28 所有差动保护（母线、变压器、纵差等）在投入运营前，除测定相回路及差回路电流外，必要测各中性不平衡电流，以保证回路完全对的。
5.2.29 对于微机型保护测试应注意：
5.2.29.1 不适当在现场实验过程中进行检修。
5.2.29.2 在现场实验过程中不容许拔出插板测试，只容许用厂家提供测试孔或测试板进行测试工作。
5.2.29.3 插拔插件必要有专门办法，防止因人身静电损坏集成电路片，厂家应随装置提供相应物件。
5.2.29.4 不得在运营有微机型保护装置控制室内使用对讲机。
5.2.30 在直流电源恢复（涉及缓慢地恢复）时不能自启动直流逆变电源，必要更换。
5.2.31 对于由3Uo构成保护测试：
5.2.31.1 不能以检查3Uo回路与否有不平衡电压办法来确认3Uo回路良好。
5.2.31.2 不能单独依托“六角图”测试办法确证3Uo构成方向保护极性关系对的。
5.2.31.3 最主线办法，是查清电压及电流互感器极性，所有由互感器端子到继电保护盘联线和盘上零序方向继电器极性后，再由工作电压、负荷电流模仿故障通入继电器，依照继电器动作行为做出综合对的判断。
5.2.32 变压器零序差动保护，应经涉及两组电流互感器及其二次回路和继电器元件等综合构成整体进行整组实验，以确证回路结线及极性对的。
5.2.33 多套保护回路共用一组电流互感器，停用其中一套保护进行实验时，或者与其她保护关于联某一套进行实验时，必要特别注意作好其她保护安全办法，例如将关于电流回路短接，将接到外部接点所有断开等。
5.2.34 在可靠停用有关
