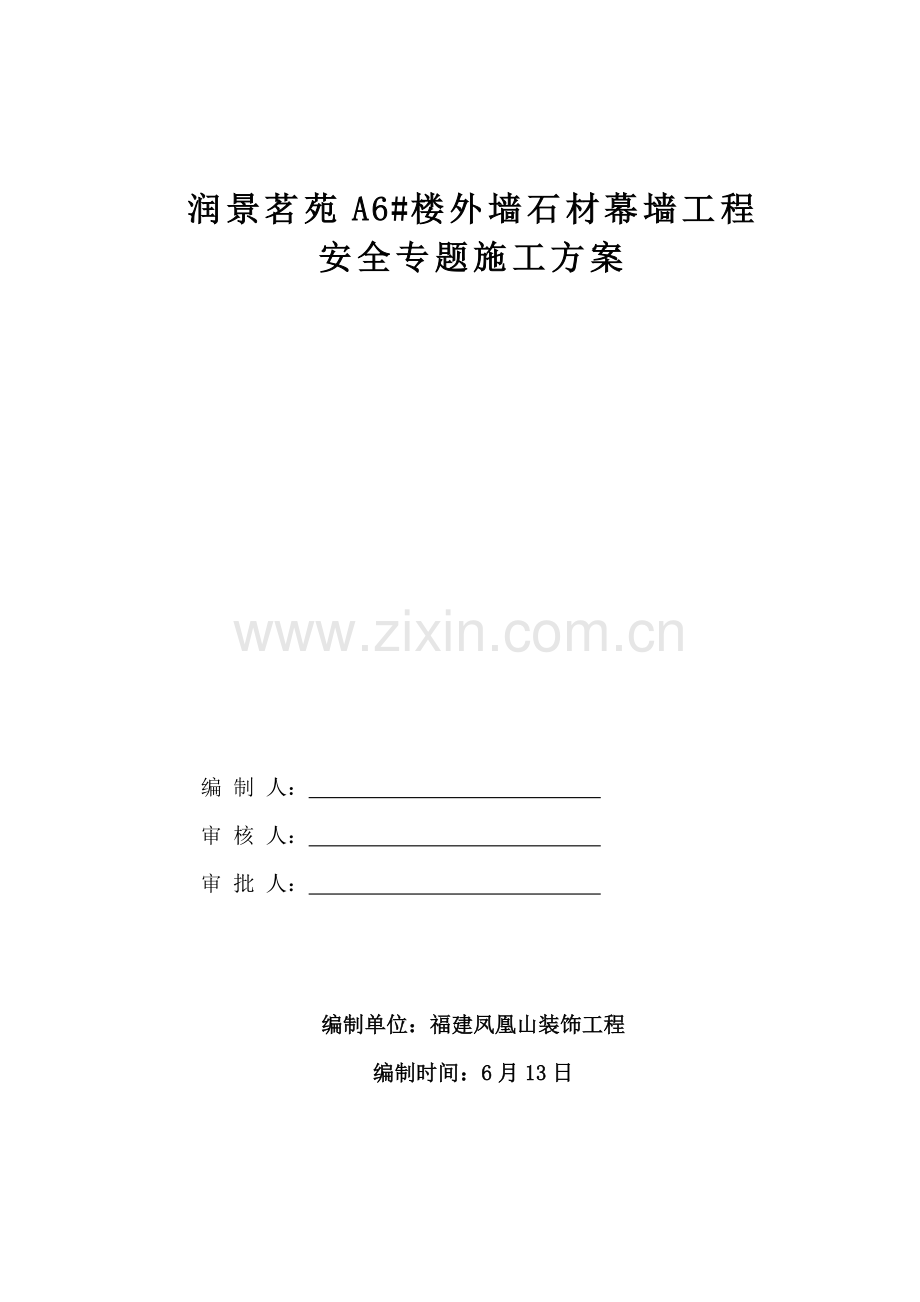

润景茗苑A6#楼外墙石材幕墙工程
安全专题施工方案
编 制 人：
审 核 人：
审 批 人：
编制单位：福建凤凰山装饰工程
编制时间：6月13日

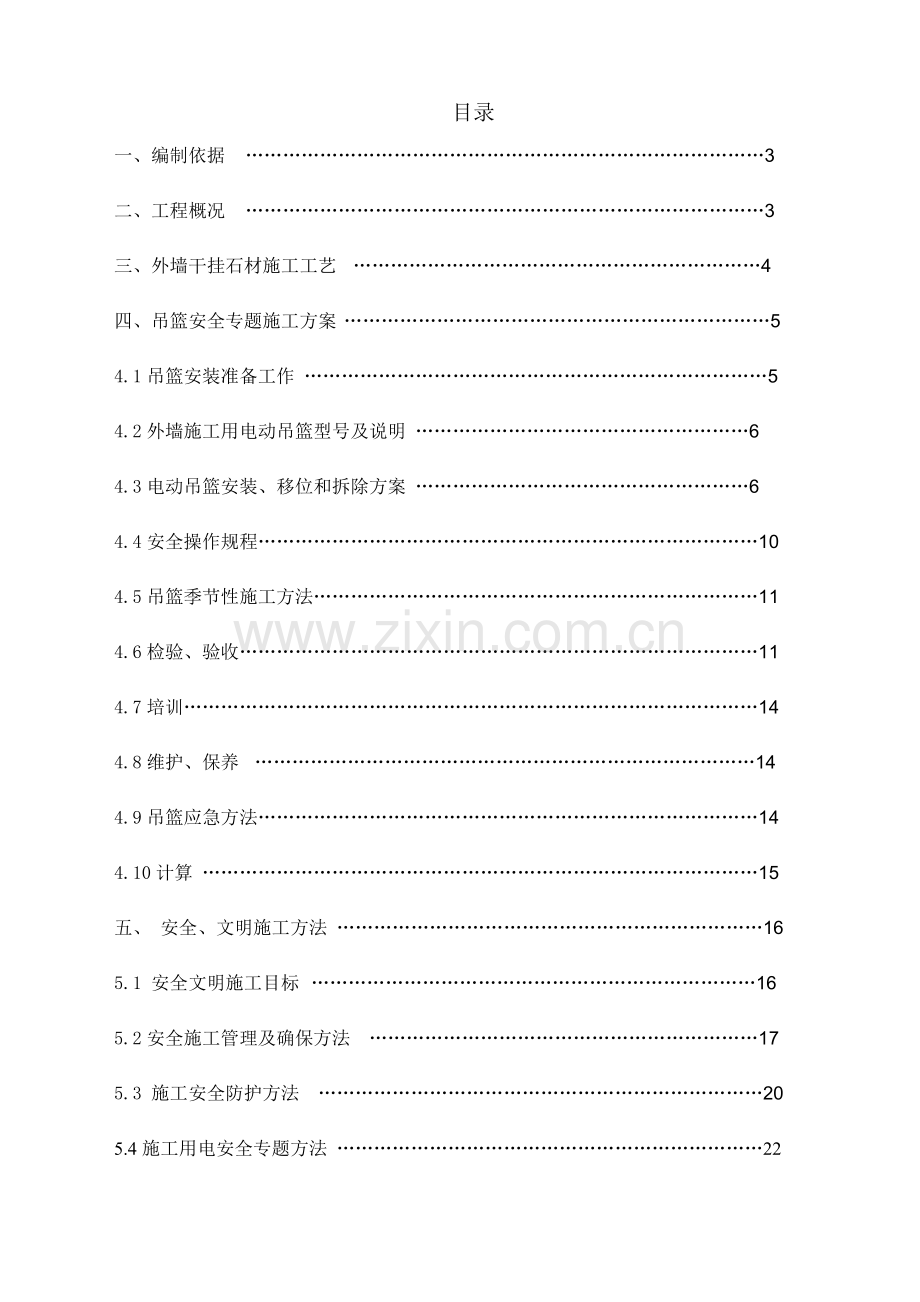

目录
一、编制依据 …………………………………………………………………………3
二、工程概况 …………………………………………………………………………3
三、外墙干挂石材施工工艺 …………………………………………………………4
四、吊篮安全专题施工方案 ……………………………………………………………5
4.1吊篮安装准备工作 …………………………………………………………………5
4.2外墙施工用电动吊篮型号及说明 ………………………………………………6
4.3电动吊篮安装、移位和拆除方案 ………………………………………………6
4.4安全操作规程………………………………………………………………………10
4.5吊篮季节性施工方法………………………………………………………………11
4.6检验、验收…………………………………………………………………………11
4.7培训…………………………………………………………………………………14
4.8维护、保养 ………………………………………………………………………14
4.9吊篮应急方法………………………………………………………………………14
4.10计算 ………………………………………………………………………………15
五、 安全、文明施工方法 ……………………………………………………………16
5.1 安全文明施工目标 ………………………………………………………………16
5.2安全施工管理及确保方法 ………………………………………………………17
5.3 施工安全防护方法 ………………………………………………………………20
5.4施工用电安全专题方法 ……………………………………………………………22
5.5 降低噪声方法 …………………………………………………………………22
5.6防火方法……………………………………………………………………………23
5.7吊篮相关各方职责 …………………………………………………………………24
六、冬、雨季施工方法 ………………………………………………………………24
6.1雨季施工方法………………………………………………………………………24
6.2冬季施工防护方法…………………………………………………………………25
七、应急预案……………………………………………………………………………26
7.1 应急预案……………………………………………………………………………26
7.2危险源辨识…………………………………………………………………………27
7.3 处理步骤及标准……………………………………………………………………30
八、附图…………………………………………………………………………………30
一、编制依据
1.1润景名苑A6#楼工程施工图；
1.2润景名苑A6#楼工程施工组织设计；
1.3外墙石材幕墙工程施工方案图
1.3幕墙装饰工程施工方案
1.4《北京市建筑工程施工安全操作规程》DBJ01-62-；
1.5《高处作业吊篮标准》GB 19155-；
1.6《建筑施工工具式脚手架安全技术规范》JGJ202-；
1.7《建筑施工高处作业安全技术规范》JGJ80-91；
1.8《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-；
1.9《建筑施工安全检验标准》JGJ59-；
1.10《北京市建筑施工现场安全标准化手册》；
1.11安全管理法规文件
《北京市建筑施工高处作业吊篮安全使用监督管理要求》京建法[]4号
《危险性较大分部分项工程安全管理措施》（建质[]87号）
《北京市实施<危险性较大分部分项工程安全管理措施>要求》（京建施[]841号）
1.12 ZLP系列高出作业吊篮《使用说明书》
二、工程概况
项目名称：润景名苑A6#楼外墙石材幕墙工程
建设单位：北京春光置地房地产开发
设计单位：北京墨臣工程咨询
总包单位：北京城建亚泰建设集团
建筑层数：楼住宅地上26层,地下3层
总建筑面积：19601.00m2
主体结构形式：剪力墙结构
抗震设计烈度： 8度
主体结构设计使用年限：50年
建设地点：北京市来广营乡清河营村
润景名苑A6#楼层高3.0m，楼顶屋面标高78.00m，女儿墙标高79.25m，局部81.00m，为厚度200mm结构墙
三、外墙干挂石材施工工艺
采取镀锌8#槽钢作为立柱，采取镀锌L50*5角钢作为横梁。立柱和主体结构之间采取螺栓连接，立柱、横梁、“T”型挂件采取M8不锈钢螺栓连接。石材开短槽，挂在“T”型挂件上，经过改性环氧胶粘剂可靠地粘接。外装修施工工序：
3.1预置埋件（依据主体结构施工时跟进）
3.2测量放线
3.3幕墙主龙骨定位托架安装
3.4在托架上正确定出主龙骨平面位置并挂通线
3.5凿出预埋件，清点查对，安装后置埋件补漏完善
3.6连墙件制做安装
3.7主龙骨制做安装
3.8次龙骨制做安装
3.9避雷接地
3.10钢架隐蔽验收，焊缝防腐
3.11防火隔离层安装
3.12保温层安装，耐热砂浆层施工（湿做业）
3.13正面石材挂板，由下往上逐块逐排逐层
3.14门窗专业插入，跟随以已安装好正面石材为基准面安装门窗副框及窗副框和结构间缝隙处理（防水）
3.15窗侧边保温层粘贴（注：窗侧边不抹耐热砂浆）
3.16侧面石材挂板、封口、收边完善
3.17石材面板验收，墙面清理，嵌缝打胶
3.18门窗专业玻璃安装，外墙封闭完善
3.19材高度分格:950mm高和685mm高,石宽度分格:大部为1400mm,局部1070mm。关键石材大块规格为1400*950*25,仅占每层石材数量10%,单块石材重约99.75KG。第二大规格石材1400*685*25,占每层石材数量60%,单块石材重约72KG 。其它规格全部为小规格石材,单块石材重全部在30KG以下
四、吊篮安全专题施工方案
本工程采取北京翔宇鑫达机械设备租赁ZLP630型电动吊篮进行幕墙施工作业，最大荷载600kg，吊篮前梁伸出1.5-1.7m。为了深入确保吊篮不超载，在每个吊篮上设置限重标牌。
在楼3-11轴、14-21轴位置，女儿墙高度3.0米，正常吊篮支架高度仅为1.5米。这些部位吊篮取消前支架，直接将悬挂机构前梁放置在钢筋混凝土墙女儿墙上。前梁两侧采取分别采取200mm长50×50×4mm角钢夹住，预防前梁移动。角钢中间钻孔，用Φ10膨胀螺栓固定在女儿墙顶部。女儿墙为200mm钢筋混凝土结构，能够满足吊篮荷载要求。
4.1吊篮安装准备工作：
4.1.1吊篮进场可依据场地大小，分批进场。
4.1.2承租方必需在建筑物顶预备380V电源。
4.1.3为了提升安装速度，有塔吊或升降机设备应给予配合吊篮材料运输。
4.1.4建筑物顶部含有基础平整条件。已做防水保护层，加强成品保护。
4.1.5建筑物顶部有其它杂物应清理洁净，便于安装或移动。因为电动吊篮移动方便、灵活、使用效率高，没有其它特殊要求。
4.1.6北京翔宇鑫达机械设备租赁派吊篮技术人员负责安装、拆卸。
4.1.7水平搬运包含平台、绳坠铁、电器系统；垂直搬运包含屋面悬挂装置、钢丝绳、配重。
4.2外墙施工用电动吊篮型号及说明：
4.2.1在该项目标外墙装修工程中,依据不一样需要分别设置不一样长度电动吊篮，本工程高度超出60米，使用吊篮长度不能超出5.5米。吊篮需要数量以下（具体依据实际情况能够进行合适调整）：
规格
1.5米
3米
3.5米
4米
4.5米
5.0米
5.5米
累计
吊篮编号
18、21、24、27
13、15、30、32
1、2、3、10、11、12、15
7、16、29
17、28
19、20、25、26
4、5、6、8、9、14、22、23
29
4.2.2吊篮部署请参见后面附图，下面将吊篮型号及相关资料作必需介绍：
型号： ZLP630
长度：1米、1.5米、2米、2.5米、3米、-----6米（1至6.0米可任意组合长度），均为40块配重。
ZLP630载重为630千克。
ZLP630型吊篮组成部件：
提升机（ZLP630）2台；
安全锁（LS20）2把；
电控箱 1套；
屋顶吊架 2付；
工作平台 1套；
钢丝绳（直径8.3毫米/直径8.6毫米）4根；
极限开关（JLXK1-111） 2个；
电缆（3×2.5 + 2×1.5） 1根；
安全绳1根；
自锁器1把。
4.3电动吊篮安装、移位和拆除方案：
4.3.1吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面，将篮体部分搬运至对应位置地面；
4.3.2悬挂机构安装、调试：
1）将插杆插入三角形前支架内，依据女儿墙调整插杆高度。将插杆插入后支架套管内，插杆高度不得高于前支架，前、后支架完成安装。
2）将前梁、中梁分别装入前、后支架插杆内，用中梁连接，前、后座间距离在场地许可下，尽可能调整至最大距离。将上支柱安装在前支架插杆上。
3）安装加强钢丝绳，调整螺旋扣螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提升前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁悬挂机构架上，在安全钢丝绳合适处安装上限位块。
4）检验上述各部件安装是否正确，确定无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度最长度为1.7米。两套悬挂机构内侧之间距离应等于悬吊平台长度。配重均匀放置在后支架底座上，上紧防盗螺栓,将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳缠绕现象。
吊篮支架安装图
4.3.3悬吊平台安装、调试：
1）将底板垫高200mm以上平放，各基础节对接处对齐，装上篮片，低篮片放于工作面一侧，用螺栓联接，预紧后确保整个平台框架平直。
2）将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。
3）装成后均匀紧固全部联接螺栓。
吊篮安装图
4.3.4提升机、安全锁、电器箱安装：
1)将提升机安装在悬吊平台安装架上，用手柄、锁销、螺栓固定。
2)将安全锁安装在安装架安全锁安装板上，用螺栓紧固（安全锁滚轮朝平台内侧）。
3)拧下安全锁上六角螺母，将提升机上限位行程开关安装在该处。
4)将电器箱挂在工作平台后篮片中间空挡处，将电动机插头、手握开关插头分别插入电器箱下部对应插座内（下限位行程开关安装在提升机安装架下部安装板上）。
5)各航空插头分别插入电器箱下面对应插座内，全部航空插头在接插过程中必需对准槽口，确保插接到位，以预防虚接损坏。确定无误后连接电源。
6)穿绳检验：将电器箱面板上转换开关拨至待穿钢丝绳提升机一侧，工作钢丝绳从安全锁限位轮和挡环中穿过后插入提升机上端孔内，开启上行按钮，提升机即可自动卷绕完成工作钢丝绳穿绳进位（穿绳过程中要亲密注意有没有异常现象，若有异常，应立即停止穿绳）。工作钢丝绳到位后，将自动打开安全锁，然后安全钢丝绳从安全锁上端孔插入。（另一侧提升机操作过程相同）
7)注意事项：必需先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机和安全锁，以免钢丝绳产生扭曲。
4.3.5重锤安装：
重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，预防悬吊平台在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时，将两个半片夹在钢丝绳下端离开地面15厘米，然后用螺栓紧固于钢丝绳上，且钢丝绳垂直绷紧。
4.3.6安全绳和绳卡安装：
在吊篮安装完成使用以前，必需从屋面垂下一根独立安全绳，安全绳在楼顶攀挂点必需牢靠，切不可将安全绳攀挂在悬挂机构上面，顶部挂完后安全绳放置于吊篮中间，自锁器直接安装在安全绳上面，施工人员在施工中必需将安全带挂在安全绳上自锁器上。
4.3.7通电、检验：
1)通电前检验：
① 电源是380V三相接地电源，电源电缆接出处可靠固定。
② 顶面悬挂机构安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。
③ 钢丝绳连接处绳扣装夹正确，螺母拧紧可靠。
④ 悬垂钢丝绳应分开，无绞结、缠绕和折弯。
⑤ 提升机、安全锁及悬吊平台安装正确、连接可靠，连接螺栓无松动或虚紧，连接处构件无变形或开裂现象。
⑥ 电缆接插件正确无松动，保险锁扣可靠锁紧。
⑦ 电缆施工立面上无显著突出物或其它障碍物。
2)通电后检验及要求：
① 闭合电箱内开关，电气系统通电。
② 将转换开关置于左位置，分别点动电箱门及操纵开关上升和下降按钮，左提升机电机正反运转。
③ 将转换开关置于右位置，分别点动电箱门及操纵开关上升和下降按钮，右提升机电机正反运转。
④ 将转换开关置于中间位置，分别点动电箱门及操纵开关上升和下降按钮，左、右提升机电机同时正反运转。
⑤ 将转换开关置于中间位置，开启左右提升机电机后，按下电箱门上紧停按钮（红色），电机停止转动。旋动紧停按钮使其复位后，可继续开启。
⑥ 将转换开关置于中间位置，开启左右提升机电机后，分别按下各行程开关触头，警铃报警，同时电机停止运转。放开触头后，可继续开启。
⑦ 然后上下运动吊篮3-5次，每次升高高度约为3米。最终再次检验各连接点安装情况。
3)注意事项：
①吊篮安装过程中，必需注意工作中自检和互检，并关键检验和吊臂连接处每根钢丝绳有4个卡扣，要尤其注意各连接点螺栓和弹垫及平垫是否齐全和牢靠。
①在施工完成后必需断开电源总开关。
4.3.8验收、交接：
安装完成后，组织相关人员进行验收检验，双方确定，签署验收确定单，由相关人员签字方可投入使用。
4.3.9移位：
将钢丝绳从提升机和安全锁内抽出，并抽回屋面；再将支架、钢丝绳和配重用施工电梯或塔吊运到目标楼面，并对应移动吊篮篮体；
4.3.10拆除：
1)拆除前对吊篮进行全方面检验，统计损坏情况。
2)吊篮拆除步骤：
① 将平台停放在平整地面上，拆下绳坠铁；
② 切断电源；
③ 将电缆从临时配电箱和吊篮上拆下，并卷成圆盘；
④ 将钢丝绳卸下拉到上方，并卷成圆盘扎紧；
⑤ 最终卸屋面悬挂装置，并做好保护工作。
4.4安全操作规程:
吊篮是高处载人作业设备，要尤其重视其安全操作和使用。使用时，应严格实施国家和地方颁布高处作业、劳动安全、安全施工、安全用电及其它相关法规、标准。
4.4.1电动吊篮在使用过程中，严禁空中上下人员及物料，以防坠人、坠物，上下人员及物料必需在吊篮降至地面后进行。
4.4.2操作人员必需经过培训，持证上岗（操作证在贵司职员经本企业技术人员培训后颁发）。
4.4.3严禁酒后、过分疲惫、情绪异常者操作吊篮。
4.4.4严禁在吊篮内打闹和向下抛洒杂物。
4.4.5不准将吊篮作为载物和乘人垂直运输工具，不许可在吊篮上另设吊具。
4.4.6操作人员必需带好安全帽，系牢安全带。安全带要经过安全钩固定在从屋面上垂下安全绳上不锈钢自锁器上。
4.4.7吊篮不宜在粉尘、腐蚀性物质或雷雨、五级（含五级）以上大风等环境中使用。
4.4.8吊篮在天天开始使用前，必需要认真检验。
4.4.9不准光脚、穿拖鞋（或其它易打滑鞋）上岗。
4.4.10平台内施工人员最少两个，严禁单人及三人以上操作。
4.4.11吊篮平台内施焊时，应对钢丝绳、电缆进行合适防护。
4.4.12在正常工作中，严禁触动滑降装置或用安全锁刹车。
4.4.13操作人员在悬吊平台内使用其它电器设备时，低于500W电器设备能够接在吊篮备用电源端子上，但高于500W电器设备严禁接在备用电源端子上，必需用独立电源供电。
4.4.14在高压线周围作业时，吊篮应和高压线有足够安全距离，并应按当地电器规程实施，采取防范监护方法后，方可使用。
4.4.15吊篮未着地不许可进行位置移动。
4.4.16吊篮负载不得超出1176N/m2（120Kg/ m2）严禁集中堆载、偏载、超载。
4.4.17插、拔电源线航空插头之前，必需先切断电源线电源。
4.4.18钢丝绳不得弯曲，不得沾有油污、杂物，不得有焊渣和烧蚀现象，严禁将工作钢丝绳、安全钢丝绳作为电焊低压通电回路。
4.4.19不许可在悬吊平台内使用梯子、凳子、垫脚物等进行作业。
4.4.20悬吊平台两侧倾斜超出15厘米时应立即调平，不然将严重影响安全锁使用，甚至损坏内部零件。
4.4.21悬吊平台栏杆四面严禁用布或其它不透风材料围住，以免增加风阻系数及安全隐患。
4.4.22一旦发生故障，必需立即停止使用并通知检修人员；待检修合格后才能够继续使用。
4.4.23吊篮下方地面为行人禁入区域，需要做好隔离方法并设有显著警告标志。
4.4.24吊篮支腿（支架）和钢结构采取U型卡捆绑方法安装，使用16U型卡，和钢板螺栓连接。
4.4.25作业结束后，吊篮应和建筑物固定，并切断电源，锁好电气控制箱。
4.4.26吊篮安装、升降、拆除、维修必需由持证操作人员进行。
4.5吊篮季节性施工方法
4.5.1在雨季，应将吊篮左右提升机用防水油布包裹住，并在电缆接口处用防水胶布密封住方便尽可能预防雨水进入电机内。
4.5.2电缆全部接头全部用防水胶布缠绕，电控箱各个承插接口在雨季施工中必需用防水胶布黏结。
4.5.3吊篮内操作人员必需穿防滑和绝缘电工鞋。
4.5.4雷雨天及大风天绝对严禁施工，并在雷雨到来之前根本检验吊篮接地情况。
4.5.5五级以上大风天气里，必需将吊篮下降到地面或施工面最低点。
4.5.6冬季施工应注意不能够将施工用水四处飞溅，以免结冰而造成施工人员摔倒而出现事故。
4.5.7在冬季雾天施工时，应等大雾散去并在日照比较充足情况下，才能够使用电动吊篮，不然，轻易出现打滑并可能出现设备事故。
4.5.8冬季施工人员必需穿防滑绝缘鞋，并将棉衣和棉裤穿好并系好袖口和裤脚。
4.6检验、验收:
4.6.1检验：
(1)吊篮设备出库前须对以下零部件进行安全性能检验，确保合格后方可出库投入使用：
1) 限位装置、制动装置
2) 安全锁
3) 升降装置（含手动升降装置）
4) 钢丝绳防松装置
5) 电器安全装置
6) 紧固件是否松动
7) 焊缝是否裂纹
8) 运动零部件是否有卡阻现象
9) 减速箱及传动装置有否足够油量
10) 负载试验应按核定载荷125％进行（均布载荷）
(2)吊篮设备应经法定认可检测检验机构检验合格，并取得安全使用证后，方可投入使用。
(3) 天天作业开始前应对设备进行检验，确保设备在正常、安全情况下使用，并做好检验统计。
(4) 吊篮设备在实际使用中应定时检验：
1) 实际工作二周后，应对钢丝绳按GB5972中2.4.1和2.4.2要求进行一次检验。
2) 很设吊篮每六个月应进行下列内容安全性能检验：
a) 解体各部件，检验其锈蚀及受载零部件磨损、变形、损伤情况；
b) 电气装置、个元器件可靠性。
4.6.2验收：
1)北京翔宇鑫达机械设备租赁安装责任人进行自检，并填写检验单；
2)指派检验人员对吊篮安全运行进行检验验收，其内容以下：
① 平台及悬挂机构，安装是否符合要求；
② 配重重量及块数是否符合要求；
③ 悬挂机构抗倾覆系数是否小于2；
④ 挑梁外伸是否符合要求；
⑤ 电器系统有没有安全保护装置，电缆有没有破损；
⑥ 安全锁及提升机是否正常。
高处作业吊篮验收表
工程名称
设备型号
总包单位
现场编号
使用单位
额定载荷
产权单位
提升机编号
安全锁编号及标定日期
验收日期
验收项目
验收内容
验收结果
技术资料
经过审批合格安装拆卸专题方案
出租单位营业执照，吊篮产品合格证和型式检验汇报齐全
安全锁标定证书
安装、拆卸人员“建筑施工特种作业操作资格证书”，操作人员“高处作业吊篮操作证”
产品标牌内容是否齐全（产品名称、关键技术性能、制造日期、出厂编号、制造厂名称）
吊篮平台防护
吊篮主结构有没有开焊或显著腐蚀，螺栓有没有松动、缺损，外框有没有显著变形、锈蚀
吊篮平台使用所需长度不能超出厂家使用说明书所要求长度
吊篮平台底板四面是否装有标准高度踢脚板、吊篮平台底板是否有防滑方法
提升机构
提升机构全部装置外露部分是否装防护装置
提升机连接螺母是否紧固
电磁制动器和机械制动器是否灵敏有效
安全装置
行程限位装置是否灵敏可靠
超高限位器止挡安装在距顶端大于80cm处固定
安全锁灵敏可靠，在标定使用期内
保险绳及锁绳器符合要求
钢丝绳
钢丝绳无断丝、磨损、扭结、变形、腐蚀、无沙砾、灰尘附着，符合吊篮安全使用要求
钢丝绳固定是否符合要求
钢丝绳坠重应距地15cm垂直绷紧
悬挂机构
悬挂机构零部件是否齐全正确，安装是否符合要求，钢结构有没有开焊、变形、裂纹、破损
配重应固定牢靠，重量及块数 （是否符合要求）
悬挂机构挑梁外伸长度及两根挑梁之间距离是否符合标准,悬挂机构设置及抗倾覆系数是否符合要求
电气系统
电动吊篮专用箱必需达成一机、一闸、一漏
带电零件和机体间绝缘电阻不应低于2MΩ
电线、电缆有没有破损，供电电压380±5%
电气系统多种安全保护装置是否齐全、可靠
电气元件是否灵敏可靠
验收结论
验收人签字
总包单位
使用单位
产权单位
监理单位验收
符合验收程序，同意使用（ ）
不符合验收程序，重新组织验收（ ）
监理工程师（签字）： 年 月 日
注：本表由产权单位填报，监理单位、总包单位、产权单位各存一份
4.7培训
吊篮验收后，交付使用前，北京翔宇鑫达机械设备租赁派工程师或技术人员进行对操作人员进行培训，培训时间2个小时。操作人员考试合格后，由北京建泉租赁颁发《吊篮操作证》方可上岗。
设备正常使用后，北京翔宇鑫达机械设备租赁长久派驻一名技术人员现场维修、指导、检验安全使用，我方给予配合。
4.8维护、保养
为了能够维持吊篮性能，延长使用寿命，可靠保障操作人员安全，愈加好为承租方服务，期望操作人员对日常使用吊篮进行一定维护、保养：
4.8.1立即清除提升机表面及工作钢丝绳上污物，避免提升机进、出绳口进入杂物，损伤机内零件。注意检验有没有异响或异味，作业后进行遮盖，避免雨水、杂物等侵入。安装、运输、使用中避免碰撞，以免造成机壳损伤。
4.8.2立即清除安全锁表面和安全钢丝绳上杂物，注意安全锁防护方法，避免杂物进入锁内，造成安全锁失灵和失效。作业中避免碰撞安全锁，作业后做好防护工作，预防雨、雪等杂物进入安全锁内。
4.8.3常常检验钢丝绳表面，立即清理附着污物，立即发觉和排除出现局部缺点趋势。
4.8.4常常检验联接件和紧固件，发觉松动要立即拧紧。出现焊缝裂纹或构件变形，应立即和我方技术员联络进行检修。作业后要立即清理表面污物，注意保护表面漆层，出现漆层脱落，应立即补漆，避免锈蚀。
4.8.5电器箱内要保持清洁无杂物，不得把工具或其它材料放入箱内。避免电器箱、限位开关和电缆受到外力冲击。常常检验电器接头有没有松动，如有松动立即紧固。作业完成，立即拉闸断电，锁好电器箱门，并妥善遮盖电器箱。
4.8.6如发觉异常情况，电器元件损坏、碰到电气故障等技术性问题立即停止使用，通知我企业技术人员进行检修。
4.9吊篮应急方法
4.9.1 停电造成无法作业时（包含因电源电缆断线而造成停电）
停电时，可经过手动操作使作业平台在小范围内升降。
1) 切断控制箱电源（将漏电断路器开关拨至ＯＦＦ），将电源电缆插头拔下。
2) 抵达位置后，必需将电磁马达制动器拧紧（还原），拆下手柄。
4.9.2 钢丝绳出现异常时
如主钢丝绳发生扭曲、乱丝而卡在提升机中，或有塑料纸等异物卷入提升机，提升马达将发出杂音，而且上升下降变得不规则，甚至会忽然停止。此时必需立即停止运行设备（包含手动运行），立即通知技术人员进行维修。
注：通常情况下，吊篮设备发生故障，吊篮操作人员须立即停止使用并通知吊篮技术人员进行检修。
4.9.3施工过程中突遇大风，要立即停止作业，快速将吊篮降至最低点。
4.9.4发生触电事故，要立即切断电源，并用绝缘物品使触电人员脱离带电体。若发觉触电人员呼吸心跳均停止立即将人仰面放平做心肺复苏抢救，并将触电人员紧急送到航空医院救治。
4.9.5发生高处坠落事故，要快速将伤员送至安全地点，立即有效止血并保持受伤人员呼吸通畅。视伤员情况决定是否立即送医院还是简单处理好伤口再送医院。
4.9.6应急物资：常见药品，消毒用具，抢救物品（绷带、无菌敷料），小夹板，担架，止血带，氧气袋，灭火器等。
4.10计算
4.10.1屋顶吊架受力说明：该吊架力学模型为超静定系统，用试验手段将该系统进行了系统检测。
（1）钢丝绳受力检验：吊篮系统采取是航空用钢丝绳，结构为4×31SW+NF，直径8.3mm，公称强度为2160MPa，破断拉力大于55KN
（2）吊篮系统最大拉力校核。
ZLP630根据最长吊篮，自重400kg；钢丝绳重量80㎏。
吊篮工作时经过两端提升机中两根钢丝绳将载荷传输给两个支架吊杆，即两个吊点受力，考虑到让两个人挤在一端可能偏载原因，则每个吊点受力：
G = 2G2 +( G1 + G3 + G2 )/2 = 2×75 + (400 + 75 + 400)/2 = 615 kgf = 6.027 KN
钢丝绳直径选择可由钢丝绳最大工作静拉力确定，根据钢丝绳所在机构工作等级相关安全系数选择钢丝绳直径。所选钢丝绳破断拉力应满足F0/S≧n；
其中n为钢丝绳最小安全系数，工作等级为8级时，安全系数为9；
F0为钢丝绳破断拉力；
S为钢丝绳最大工作静拉力。
则n = F0/S = 55/6.027 = 9.13≧9；
所以，钢丝绳满足使用安全要求。
（3）支架吊杆力矩平衡：
系统抗倾覆系数等于配重矩比倾覆力矩，现行标准要求其值不得小于2，用公式表示即为：
K=G·b/F·a≥2
式中：K—抗倾覆系数；
F—悬吊平台、提升机构、电气系统、钢丝绳、额定载重量等质量总和，㎏；
G—配置配重质量（单位为㎏）；
a—承重钢丝绳中心到支点间距离（单位为M）；
b—配重中心到支点间距离，（单位为M）。
当吊架外伸在1.5米时，最大额定承载物料重量为600㎏；参见下图：
作用力简图
计算以下:K=G1000㎏×b4米/F1080㎏×a1.5米＞2（抗倾覆安全系数）
吊架抗倾翻能力符合标准要求。
（4）电缆及电箱选择：
1）ZLP系列电动吊篮电机参数以下：
额定功率：1.5KW，额定电流：3.95A；依据“机电设备设计手册”推荐值，本企业选择3×2.5+2×1.55芯电缆，该电缆额定电流值为10A。
计划使用（42）台吊篮，需用功率约（126）KW，依据电工手册：（I=P/U=126000/380=331A）；选择100A空开及对应漏电开关（4）套。实际需要数量应依据现场情况制订，此处仅供参考。
2）日用电量：
根据42台全部开启，平均日工作8小时，运行3小时，则用电量为：1.5KW×2×3×42=378度
五、 安全、文明施工方法
5.1 安全文明施工目标
为确保本项目工程顺利施工，达成“安全文明生产目标”，我企业将做好以下几项工作: 建立健全安全确保、管理体系及安全生产岗位责任制、重教育，抓违章、除隐患、作预防，根据国家现行标准《建筑施工安全检验标准》、环境管理体系和职业健康安全管理体系、北京市人民政府相关安全文明施工相关规章制度进行检验落实。
安全文明生产目标为：杜绝伤亡事故发生，确保不发生重大安全 事故，达成“安全文明工地”标准
5.2安全施工管理及确保方法
5.2.1安全生产管理和现场保卫体系
因为本工程交叉作业多，施工面积大，施工难度大，安全生产和现场 保卫尤为关键，为了有条不紊地组织安全施工，必需组织全部施工人员学 习和掌握安全操作规程和相关安全生产、文明施工条例，成立以项目经理 为首安全生产管理小组，按施工区域分别确定专职安全员，各生产班组 设兼职安全员，建立一整套安全生产管理和保卫体系。
5.2.2安全技术管理制度
（1）进入现场人员控制
1）施工人员必需持有五证（身份证、暂住证、劳务证、健康证、上 岗证）齐全，由项目专职安全员检验落实，无证不准上
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
