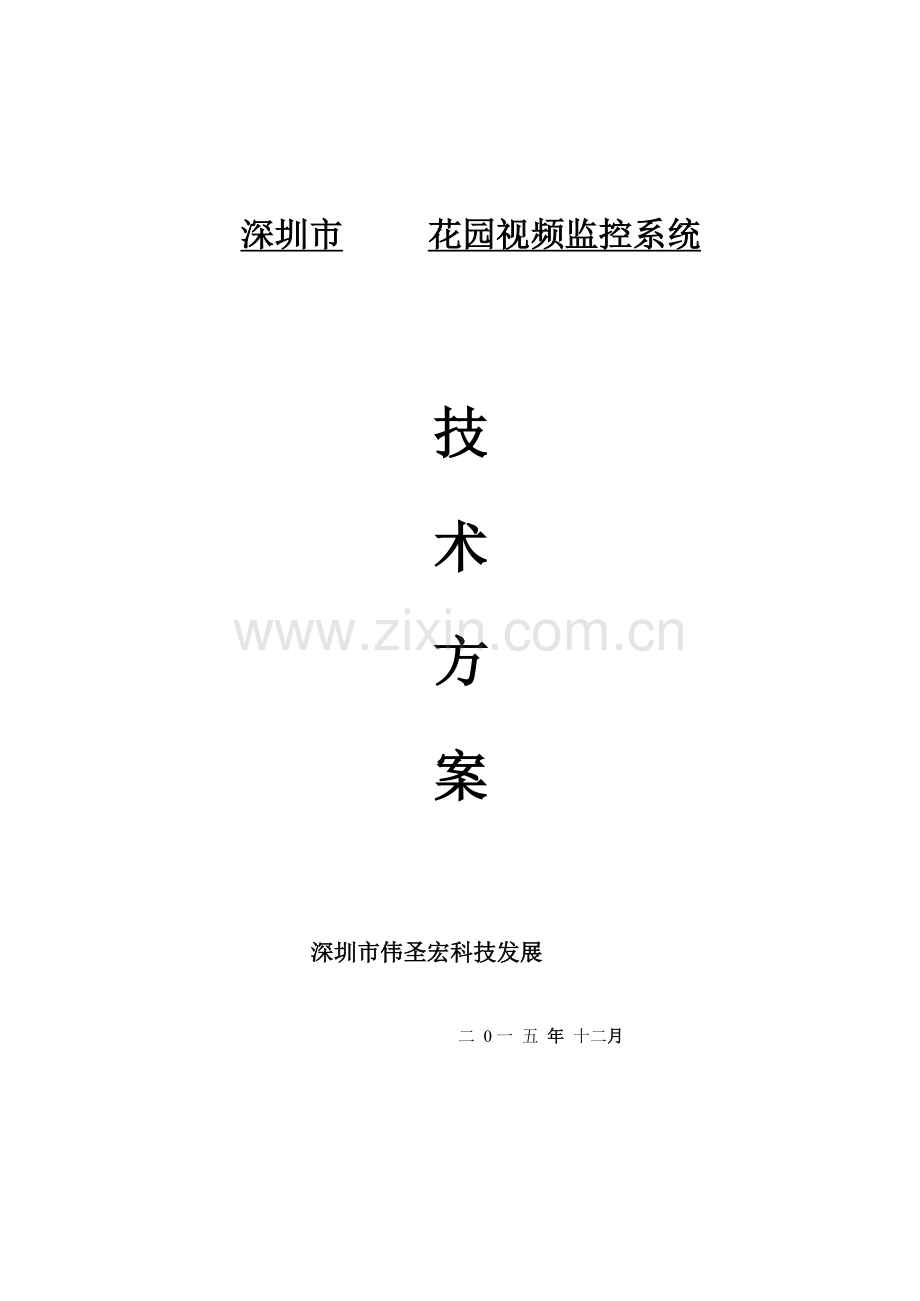

深圳市 花园视频监控系统

技
术
方
案

深圳市伟圣宏科技发展

二 0一 五 年 十二月

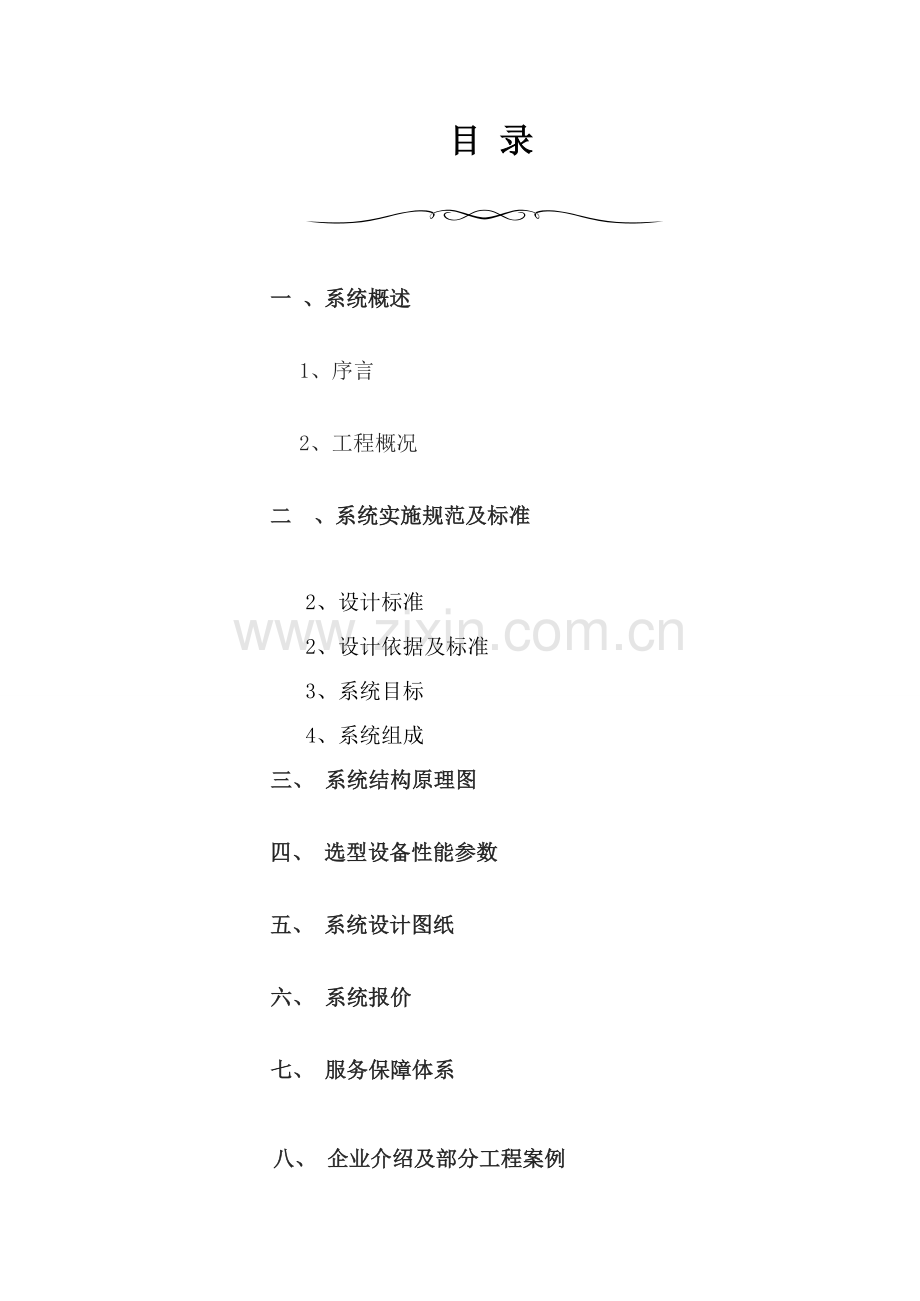

目 录

一 、系统概述

1、序言

2、工程概况

二 、系统实施规范及标准

2、设计标准
2、设计依据及标准
3、系统目标
4、系统组成
三、 系统结构原理图

四、 选型设备性能参数

五、 系统设计图纸

六、 系统报价

七、 服务保障体系

八、 企业介绍及部分工程案例

一、系统概述

1、系统特点

该系统摄像机和存放系统全部采取最新H.265压缩技术,H.265/HEVC最大特点是能够在维持画质基础不变前提下，让数据传输带宽缩减至H.264/AVC二分之一，从而提升存放,降低成本.同时其还支持最高为7680*4320分辨率。所以不管是以后4K或是更高等级超高清视频，我们一样能够经过H.265/HEVC格式进行编码,有利于小区以后视频画质升级.
2、工程概况
项目名称：
项目地址：
项目范围：本设计方案应甲方对小区进行全方位监控安全要求，从方案选型、方案设计、施工组织管理及其维护等各方面进行全方面描述。
为适应该片区内多种业务需求，提升片区商业环境和物业管理水平，依据片区实际需要，整个商业区监控系统关键包含以下多个子系统：
1）前端系统: 192路摄像机分布关键进出口、小区通道、电梯、地下停车场
2）主干传输系统: 主干使用光纤传输到光工作站,各摄像机采取双绞线传输至光工作站.
3) 中心机房储存管理系统: 32路存放器6台, 55寸显示器6台累计24个4000G硬盘.确保留放16天以上

二、系统实施规范及标准
1、 设计依据及标准
《广东省公共安全视频图像信息系统管理措施》（广东省人民政府令第132号）
《广东省安全技术防范管理条例》（省人大5月30日立法经过）
《广东省安全技术防范管理条例实施措施》（粤公[]374号）
《广东省社会治安视频监控系统建设指导》（粤公通字[]310号）
《广东省社会治安视频监控系统数据传输技术规范》（粤公通字[]310号）
《广东省社会治安视频监控系统监控中心平台建设规范》（粤公通字[]139号）
《安全技术防范产品管理措施》（国家技监局、公安部12号令）
《防盗安全门通用技术要求》（GB 17565-）
《住宅小区安全防范系统通用技术要求》（GB/T 21741-）
《民用闭路监视系统工程技术规范》（GB 50198-94）
《安全防范工程技术规范》（GB 50348-）
《楼宇对讲和防盗门通用技术要求》（GA/T 72-）
《视频安全监控系统技术要求》（GA/T 367-
甲方对系统具体要求

存放计算依据: H.265可有效降低视频监控等应用存放成本和空间，使超高清视频监控成为现实。伴随用户对监控视频质量要求越来越高，高清视频在安防监控中应用越来越普及，由此带来了存放成本和空间急剧上升。和现在正在使用H.264编码技术相比，H.265高压缩率特征能够节省二分之一左右存放空间，从而显著降低了视频存放成本

　　　1．系统内布署摄像机数量；　　　　2．存像被存放最长时间；
　　　3．图像质量、码流、帧率等原因。　　　
摄像机一个小时依据H.264所占用空间计算公式以下：
1小时占用存放空间（GB）=码流（Mbps:即每秒多少兆位bit）×3600秒（1小时）÷8（8bit为1Byte）÷1024（MByte换算成GByte）
  1080P两百万像素高清网络摄像机5Mbps码流1天占用存放空间(GB)=5×3600÷8÷1024×24=52.7GB H.265为52.7GB/2=26.5

2系统目标
2.2.1实用性
本系统能对各监控点实时监控、录像，还能够接入，红外探头，报警信号接入，音频，云台等设备，实现报警联动和语音对讲。可提供高达720P甚至1080P分辨率实时视频图像，而且回放时也能达成720P甚至1080P分辨率，真正实现高清实时监控和高清录像，在视频图像上实现质飞跃。
2.2.2简易性
本系统前端采取IP摄像机，采取全数字化传输方法布线愈加简单，施工成本更低，更稳定。
2.2.3优异性
采取最新H.265视频压缩算法和最新NVR，含有极佳清楚度，较小系统容量占用，完全实时，一流网传功效，系统在建成后在较长一段时间里不会被淘汰。采取监控行业最新技术和高品质专业设备，稳定可靠。基于IP完全数字化视频技术，为系统提供了优良扩展性能，，只要IP足够，就能够依据需要增减系统前端数量。为确保视频信号图像传输在许可范围之内，部分地方采取光缆加电缆混合传输避免电缆进入中心机房
3、施工规范
控制信号传输线选择带屏蔽层RVVP2*1.0专业电缆；
供电电源传输，因为很多监控点距离较远，考虑损耗，系统采取将AC220V电源引至各前端供电方法，电源电缆关键采取RVV3ｘ1.5护套电缆。
1） 预埋暗管通常采取电线管或聚氯乙烯管，在易受重压地段和电磁干扰影响场所应采取钢管并有良好接地处理。
2） 管内穿线、管径利用率通常为40%；管子截面利用率通常为25—30%；金属管弯曲半径不应小于所穿入电缆最小许可弯曲半径，通常为线缆外径6—10倍。光缆弯曲半径为外径15至20倍。
3） 当敷设暗管时，若敷设在本层楼板（地板）或敷设在本层顶板内所用材料差不多时，应有先采取后者。因为敷设于本层顶板内管子两端和开口向下，在浇制混凝土楼板时，水泥沙浆不会从管口灌入，而且在要求设置分线盒时，顶板敷设轻易处理。
4） 穿管敷设关键用于建筑物水平线路，通常见于距离不远，管线截面较小场所。假如水平敷设线路较长，需要管径截面积较大时，若采取暗管预埋在现浇钢筋混凝土楼板内，会给暗管敷设和穿线带来困难。对预制楼板来说，因为楼板垫层不可能很厚，加之钢管交叉，极难埋入。因尽可能采取吊顶内敷设线槽或桥架方法。
5） 在建筑物吊顶内，为了防火要求，线缆出线槽时要穿金属管或金属软管，线缆全程不得有外露部分，同时线槽应采取防火材料制成。
4.5抗干扰方法
1） 电缆线宜和信号线、控制线分开敷设，预防干扰；
2） 各类传输线缆屏蔽层焊接接地，金属电线管电焊接地，控制室系统设备外壳接地。如遇不明原因强干扰影响图像质量和控制信号传输时，可查找干扰源，采取方法排除或减弱干扰源。

三、关键设备性能及技术参数
1、红外网络摄像机

型号
型号
DS-2CD2T20F(D)-I3/I5/I8(W)
名称
200万1/2.7" CMOS红外防水ICR日夜型筒型网络摄像机

摄像机
传感器类型
1/2.7" Progressive Scan CMOS
最小照度
0.01 Lux @(F1.2,AGC ON), 0 Lux with IR
0.014 Lux @(F1.4,AGC ON), 0 Lux with IR
快门
1/3秒至1/100,000秒
镜头
4mm, 水平视场角:80°(6mm,8mm,12mm,16mm可选)
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H.264/MJPEG
H.264 编码类型
BaseLine Profile / Main Profile
压缩输出码率
32 Kbps~8Mbps

图像
最大图像尺寸
1920 × 1080
帧率
50Hz: 25fps (1920 × 1080,1280 × 960,1280 × 720)
60Hz: 30fps (1920 × 1080,1280 × 960,1280 × 720)
图像设置
走廊模式,饱和度,亮度,对比度,锐度经过用户端或浏览器可调
背光赔偿
支持,可选择区域
感爱好区域
ROI支持三码流分别设置1个固定区域

网络功效
存放功效
支持Micro SD/SDHC/SDXC卡(128G)断网当地存放,NAS(NFS,SMB/CIFS均支持)
接口协议
ONVIF,PSIA,CGI,ISAPI,GB28181
智能报警
移动侦测,动态分析,遮挡报警,网线断,IP地址冲突,存放器满,存放器错
智能报警
越界侦测,区域入侵侦测,场景变更侦测,人脸侦测,虚焦侦测
支持协议
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,
PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour
通用功效
一键恢复,三码流,心跳,镜像,密码保护,视频遮盖,水印技术,匿名访问,IP地址过滤

接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口

Wi-Fi 性能指标
无线标准
IEEE802.11b, 802.11g, 802.11n
频率范围
2.4 GHz ~ 2.4835 GHz
信道带宽
支持20/40MHz
安全
64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
传输速率
11b: 11Mbps  11g: 54Mbp  11n: 上限150Mbps
传输距离
50米（无遮挡无干扰,因环境而异）

通常规范
工作温度和湿度
-30℃~60℃,湿度小于95%(无凝结)
电源供给
DC12V±25% / PoE(802.3af)，带D型号不支持POE
功耗
I3：5.5W MAX； I5：7W MAX； I8：10W MAX；
防护等级
IP67
尺寸（mm）
194.04×93.85×89.52
重量
750g
备注
*须另备DC12V电源
红外照射距离
I3：30米； I5：50米； I8：80米

2、网络录像机
DS-8600N-I8高清网络录像机

视音频输入
网络视频输入
32路
网络视频接入协议
HIKVISION、ACTi、ARECONT、AXIS、BOSCH、BRICKCOM、CANON、HUNT、ONVIF（版本支持2.4）、PANASONIC、PELCO、PSIA、RTSP、SAMSUNG、SANYO、SONY、VIVOTEK、ZAVIO

视音频输出
HDMI输出
2路
HDMI1分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080/60Hz， 2K(2560x1440)/60Hz，4K(3840x2160)/60Hz，4K(3840x2160)/30Hz
HDMI2分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60Hz
VGA输出
2路
VGA1分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1600×1200/60Hz，1920x1080/60Hz， 2K(2560x1440)/60Hz
VGA2分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，1920x1080/60Hz
音频输出
2个，RCA接口（线性电平，阻抗：1kΩ）
预览分割
1/4/6/8/9/16/25/32画面

视音频编解码参数
录像分辨率
12MP/8MP/6MP/5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF
同时回放
16路1080P

录像管理
录像/抓图模式
手动录像/抓图、定时录像/抓图、事件录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测或报警录像/抓图、动测且报警录像/抓图
回放模式
即时回放、常规回放、事件回放、标签回放、智能回放、分时段回放、外部文件回放
备份模式
常规备份、事件备份、图片备份

硬盘驱动器
类型
8个SATA接口，1个eSATA接口
容量
每个接口均支持500GB/1TB/2TB/3TB/4TB/5TB/6TB 等容量硬盘

外部接口
语音对讲输入
1个，RCA接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
2个，RJ45 10M/100M/1000M自适应以太网口
串行接口
1个，标准RS-485串行接口（预留）
1个，键盘(KB)485串口
1个，RS-232串行接口
USB接口
2个USB2.0，1个USB3.0
报警输入
16路
报警输出
4路

网络管理
网络协议
UPnP（即插即用）、 SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、 NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）、DHCP（动态域名解析）

其它
电源
AC 220V
功耗（不含硬盘）
≤35W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准2U机箱
尺寸
445mm（宽）×470mm（深）×90mm（高）
重量（不含硬盘）
≤8Kg

3、显示器

产品名称：Philips/飞利浦 55PUF6650/T3
品牌: Philips/飞利浦
飞利浦LED型号: 55PUF6650/T3
分辨率: 3840x2160
HDMI: 2个
屏幕百分比: 16:9
网络连接方法: 全部支持
操作系统: 安卓

4、汇聚层交换机

品牌: Huawei/华为
型号: 华为 S1700 -24GR
成色: 全新
传输速度: 1000Mbps
接口数目: 24个
背板带宽: 48Gbps
包转发率: 36mpps
售后服务: 全国联保
·
5、关键交换机
华为S5700-28C-EI

产品类型千兆以太网交换机
应用层级三层
传输速率10/100/1000Mbps
交换方法存放-转发
背板带宽:256Gbps
包转发率:102Mpps
端口结构非模块化
端口数量24个
端口描述24个10/100/1000Base-T端口
扩展模块2个扩展插槽
传输模式全双工/半双工自适应
网络标准IEEE 802.3，IEEE 802.3u，IEEE 802.3ab，IEEE 802.3z，IEEE 802.3x，IEEE 802.1Q，IEEE 802.1d，IEEE 802.1X
堆叠功效可堆叠
电源电压AC 100-240V
电源功率<60W

四、系统结构原理图

五 设计图纸

六、系统报价

七 、服务保障体系
培训组织
提议选派从事系统建设管理、技术工作，含有一定技术基础人员参与培训。
培训内容（课程）
根据系统工程项目标要求，本项目标技术培训工作由现场集中培训和验收合格交付使用，用户使用培训两部分组成。为使用户能自行安装，及于以后自行保养，维护及管理。
培训方法
现场培训：关键采取实践课教学形式，关键培养学员实际动手能力，达成提升学员实际操作技能目标。在施工过程中，我企业派工程师负责现场施工，同时会邀请甲方管理人员到现场边施工边讲解。
用户使用培训：工程验收后，我企业派工程师对用户使用人员进行一周用户使用培训。
培训内容
系统工作原理；
系统硬件、软件组成及功效特点；
设备操作；
部分常规维护及故障处理。
集中培训：因关键课程为设备厂家培训，采取理论课教学形式，关键培养学员理论水平，使学员能较为熟练全方面掌握设备原理、组成和功效，为实际操作打下良好基础。在实践技能培训中，我们采取教员和学员同时操作方法，学员跟着教员一步一步完全根据实际步骤进行实践操作，能独立完成本系统所用设备安装、配置和使用。
培训时间、地点
培训项目
时 间
地 点
备 注
现场培训
设备安装调试
施工现场

集中培训

用户指定地点

8.2 技术支持和服务
为了使阳光花园监控系统工程项目能有效地运行，我们将为小区智能化系统工程项目提供全方面技术支持和售后服务。
在技术支持和售后服务工作中，遵照以下准则：
确保系统正常运行
充足保护用户投资和效益
充足满足用户需要
充足降低用户负担
技术支持和服务目标
由设备提供商针对本项目进行技术支持，目标就是为商业区智能化系统工程提供稳定、高效系统平台，确保系统可靠运行。
技术支持和服务管理
设备提供商及我企业对所提供技术支持和服务，有一套严格监督管理机制以确保服务工作落实。假如对所提供技术支持和服务不满意或不按协议服务标准提供对应服务情况，能够向合约企业服务经理或直接向总部进行投诉，以确保问题得到立即处理。
技术支持和服务内容
具体内容包含：
热线服务
现场维护
质量确保
设备维修和更换
定时造访
长久技术培训
1）热线服务
在接到技术支持请求或故障汇报后，将会在第一时间内以电话方法了解问题具体情况，立即处理出现问题。对无法立即处理问题，将会记入企业用户汇报系统，并将估计回复时间通报用户。对技术支持请求或故障汇报，企业承诺在二十四小时内做出实质性反应。
2）质量确保
企业郑重承诺：所供设备全部为厂家原装全新、完全符合标书要求质量、规格和性能要求。我方确保货物在正确安装、使用和保养条件下，在其正常使用寿命期内，性能符合标书要求。在货物最终交付验收后质量确保期内，企业将对因为设计、工艺或材料缺点而产生故障负责。
3）设备维修和更换
企业和设备生产厂商将共同确保系统工程所用设备有充足备件供给。厂商设有零备件中心，以方便用户快速地更换零部件，确保省商业区智能化系统工程顺利运行。
一旦本项目中设备发生故障，服务中心将立即从备品备件库中为用户提供备件，以替换损坏设备，确保用户系统正常运行。
4）定时造访
系统进入运行阶段后，合约企业将安排工程师定时造访相关部门，随时监测系统运行情况，首先预防故障发生，其次对发生多种问题立即做出响应。
8.3 设备保修方案
在接收到工程设备故障汇报以后，服务中心将在二十四小时内做出实质性反应，在第一时间和用户沟通，了解设备故障具体信息，判定故障性质，对于确属硬件故障问题，服务中心负责对故障设备进行维修，使之恢复正常功效，然后再送还用户。
8.4 售后服务说明
咨询服务
可随时电话或书面解答产品使用和系统操作方面疑问，必需时派员到现场服务。
维修服务
工程完工以后无偿保修壹年，保修期外，企业长久提供维修服务。
保修时，甲方指定联络人电话通知或用户单位书面通知我企业。
无偿维修期内，人为或自然灾难引发故障或损坏，仅收维修成本费。
无偿维修期以外维修服务仅收取维修成本费。

设备清单
网络视频设备清单（NO.1)
序号
项目
品牌型号
单位
数量
单价
1
网络NVR
DS-8632N-I8
台
1

2
无线网桥
华为
对
9

3
监控硬盘
西数监控盘4TB
个
24

4
网络交换机
华为 S1700 -8G
台
15

5
网络交换机
华为 百兆16口
台
1

6
网络交换机
华为 S1700 -16G
台
8

7
汇聚层交换机
华为 S1700 -24GR
台
3

8
网络交换机
华为 百兆8口
台
32

9
关键交换机
华为S5700-28C-EI
台
1

10
收发器
NETLINK千兆单模单纤
对
12

11
收发器
NETLINK百兆单模单纤
对
39

12
收发器机箱
NETLINK
台
3

13
支架
海康
个
118

14
半球摄像机
DS-2CD5126EFWD 200万H.265
台
65

15
电梯摄像机
DS-2CD5126EFWD 200万H.265
台
9

16
摄像机
DS-2CD3T25D-I8 200万H.265
台
118

17
液晶电视
PHILIP 55PUF6650/T3
台
6

18
电源线
金龙羽RVVP2*2.5
米
3200

19
电源线
讯道RVVP2*1.5
米
4600

20
网络双绞线
讯道六类
米
915

21
网络双绞线
讯道超五类
米
6000

22
光缆
长飞单模4芯
米
4000

23
光缆
长飞单模24芯
米

24
光缆
长飞单模8芯
米
800

25
UPS
山特3KVA 1小时
台
1

26
光纤跳线
长飞1.8米
条
400

27
光缆接头盒
三进三出
个
6

28
熔接

芯
400

29
光终端盒
华信
个
46

30

31
防雷器（网络）
迪芬特
个
92

32
HDMI高清线
秋叶原
条
6

33
服务器机柜
图腾 1800*800*600
台
2

34
电源
台湾明纬12V15A
个
30

35
电源
台湾明纬12V10A
个
29

36
操作台
定制
台
1

37
监控立杆

根
28

38
接地系统
接地棒及接地线
处
1

39
接地系统
接地线
处
57

40
立杆防水箱

个
28

41
壁挂机柜
定制400*600*600
套
20

42
RJ45
TCL六类
个
500

43
RJ45
TCL超五类
个
500

44
地埋钢管
直径32
米
350

45
水泥沙

46
PVC管辅材
联塑直径32
米
1

47
PVC管辅材
联塑直径20
米
1

48
电源插座
施耐德
个
60

49
防雷插座
飞利浦
套
56

A
材料累计

B
安装调试费

C
车辆运输费

D
施工管理费

E
总计

F
含税价
