线路综合项目工程张力架线综合项目施工专项方案.doc

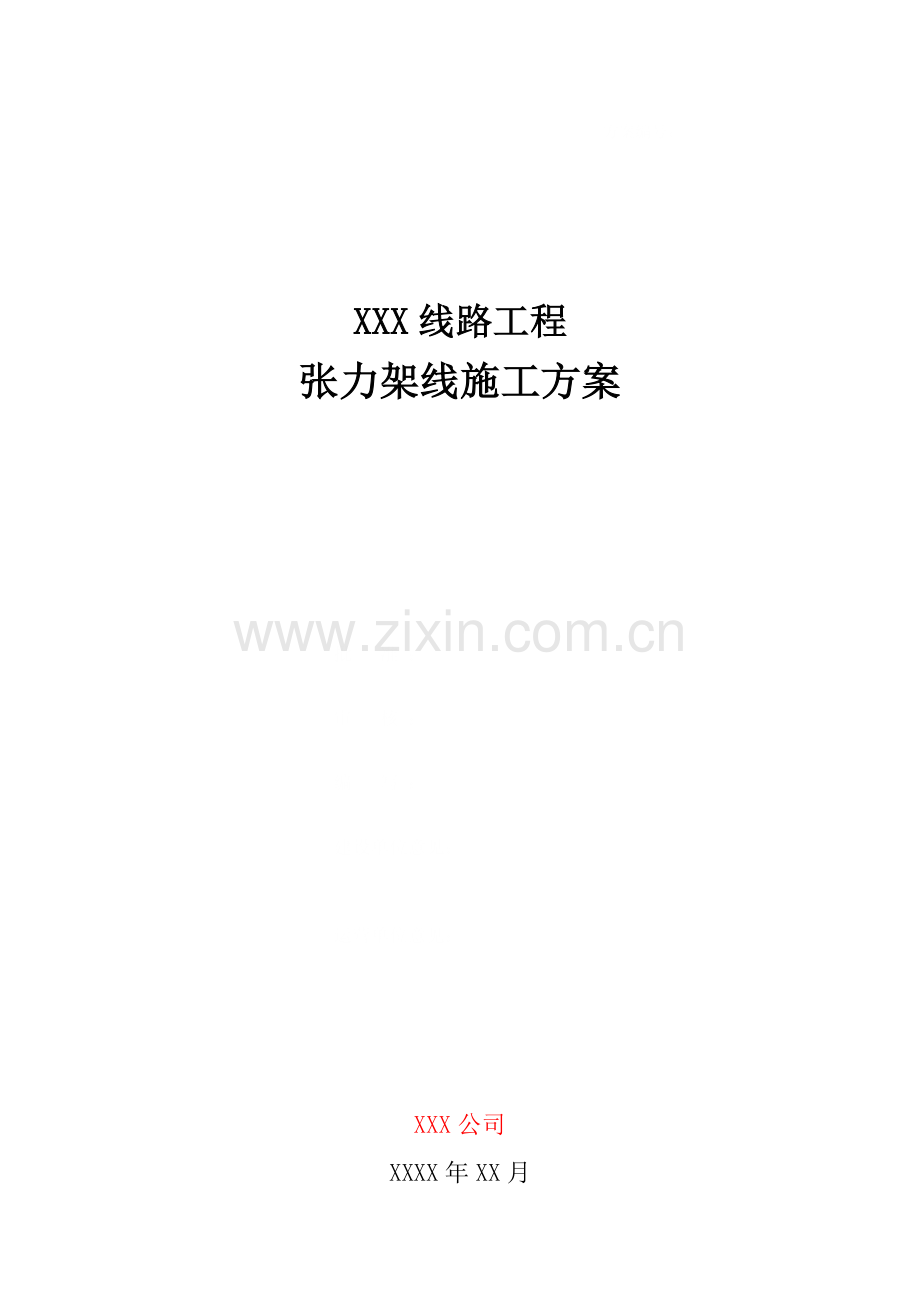

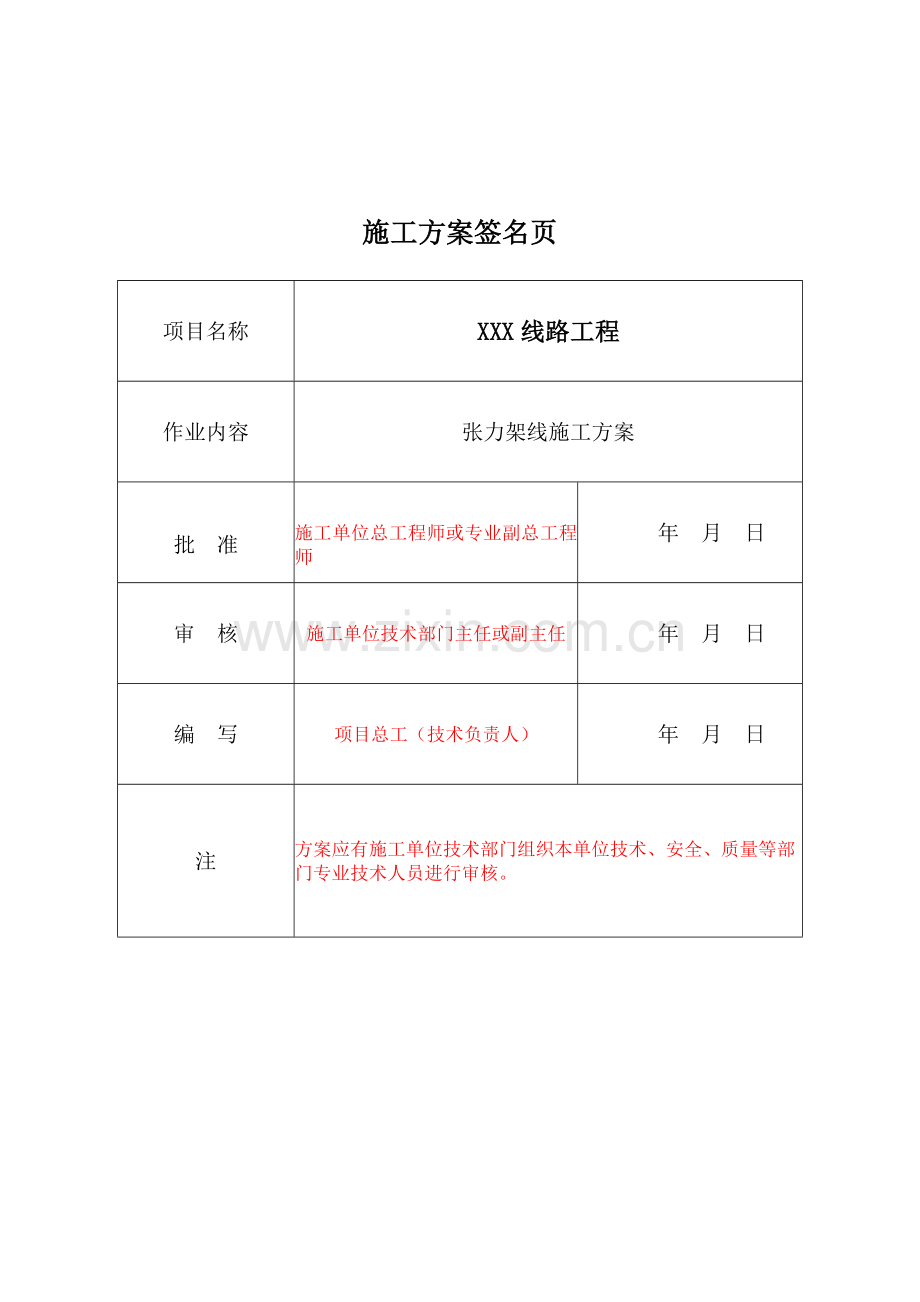

方案编号： XXX线路工程张力架线施工方案批 准 ：审 核 ：编 写 ：建设单位意见：运营单位意见：XXX公司XXXX年XX月施工方案签名页项目名称XXX线路工程作业内容张力架线施工方案批 准施工单位总工程师或专业副总工程师 年 月 日审 核施工单位技术部门主任或副主任 年 月 日编 写项目总工（技术负责人） 年 月 日注方案应有施工单位技术部门组织本单位技术、安全、质量等部门专业技术人员进行审核。1. 编写根据序号原则号引用原则、规程、规范及资料名称1GB 50233-110kV750kV架空输电线路施工及验收规范2GB/T 772-高压绝缘子瓷件 技术条件3DL/T 875-输电线路施工机具设计、实验基本规定4DL/T 5168- 110kV500kV架空电力线路工程施工质量及评估规程5DL/T 5092-1999110500kV架空送电线路设计技术规程6DL/T 5285-输变电工程架空导线及地线液压压接工艺规程7SDJJS 2-1987超高压架空输电线路张力架线施工工艺导则8DL 5009.2-电力建设安全工作规程 第2某些：电力线路9DL 409-1991电业安全工作规程（电力线路某些）10GB 26859-电力安全工作规程 电力线路某些11DL 5106-1999跨越电力线路架线施工规程12Q/CSG 510001-中华人民共和国南方电网有限责任公司电力安全工作规程13Q/CSG 213004-基建项目验收投产及移送管理办法14Q/CSG 411002-10kV-500kV输变电及配电工程质量验收与评估原则 第一册输电线路15电力建设工程安全和环境管理设施规范应用手册16Q/CSG 1 0002-架空线路及电缆安健环设施原则17施工图纸18三体系文献19施工组织设计2. 工程概况2.1 XXX线路工程起自XXX变电站，终至XXX变电站，线路长度XXkm，使用杆塔XX基。工期：XXXX年XX月XX日开工，竣工时间：XXXX年XX月XX日。2.2 本工程导线采用XXX钢芯铝绞线。地线采用XXX镀锌钢绞线/铝包钢绞线/OPGW光缆。采用张力架线施工办法，按每个放线段作为施工段。架线施工时间为XXXX年XX月XX日XXXX年XX月XX日。2.3 为使本工程架线施工任务安全按期完毕，特编制本张力架线施工方案。3. 施工组织办法3.1施工组织构造工作负责人：XXX 电话：XXX技术负责人：XXX 电话：XXX安全负责人：XXX 电话：XXX工作班人员：X个班组，技工XX人，辅助工XX人，共XX人（涉及放线准备、导地线展放、紧线、平衡挂线、附件安装、压接等人员）职责：工作负责人：全面负责组织、指挥工作班人员安全开展本次架线施工各项工作，完毕本工程架线施工任务。技术负责人：负责对本项工作提出技术方案并交底，助工作负责人工作，解决现场技术问题，检查督促各项施工技术办法贯彻。安全负责人：负责对施工现场安全教诲和监督，督促各项安全办法贯彻，及时制止违背安规等规章制度行为和现象。施工人员：服从工作负责人指挥，对的佩戴和使用劳保防护用品，按照施工工艺原则、遵守安全操作规程准时完毕工作负责人所安排工作任务。3.2 施工组织分工第一组：放线准备组长：XXX成员：XXX、XXX等XX人负责搭设跨越架、悬挂瓷瓶及放线滑车、布置牵张场地、挖埋临锚等准备工作。第二组：放紧线、压接组长：XXX 成员：XXX、XXX等XX人负责展放导引绳/牵引绳、展放导地线、压接、紧线等放紧线工作。第三组：附件安装组长：XXX 成员：XXX、XXX等XX人负责导地线平衡/半平衡挂线、安装悬垂线夹、防振锤、间隔棒、跳线等附件安装工作。4 施工技术办法4.1 保证安全技术办法4.1.1 工作地点：XXX线路#XX#XX。4.1.2 重要交叉跨（穿）越施工须报审施工方案，向被跨越物管理部门（单位）办理相应施工审批手续，批准后施工前完善相应安全技术办法。表4-1 本工程须办施工手续交叉跨越状况表序号放线段跨越挡被跨越物名称跨越放线办法需否停电及停电方式备注1#XX#XX#XX#XX10kVXX线#XX#XX2#XX#XX#XX#XX35kVXX线#XX#XX3#XX#XX#XX#XX220kVXX线（穿越）4#XX#XX#XX#XXXX高速公路5#XX#XX#XX#XXXX江/河（河流）阐明：“跨越放线办法”重要指搭跨越架或悬索跨越架、无跨越架；“需否停电及停电方式”指；不断电、全停、白停昼送、搭架停放紧线不断等几种情形；穿越电力线时视状况须明确与否退出重叠闸；跨越河流时须明确与否封航。4.1.3 须搭设跨越架按已报批专项方案搭设跨越架。4.1.4 涉及停电工作严格履行工作票手续，对的贯彻停电、验电、挂接地线及悬挂标示牌等办法（要写明工作地点、一次设备停电范畴及应装设地线，如需相应变电站停电时，要写清停电开关及刀闸、悬挂标示牌）。4.1.5 遵守安全工作规程和机具操作规程。4.2 施工环节及办法4.2.1 作业流程与否发现异常解决至符合规定是完毕否填写施工记录图4-1作业流程图牵、张场地布置跨越架搭设导引绳展放放线滑车悬挂开 始牵引绳及导地线展放导地线连接导地线紧线平衡挂线、附件安装质量检查4.2.3 施工准备4.2.3.1 技术资料：设计图纸、施工规范、安全办法、施工方案；4.2.3.2 人员组织：技术负责人、施工负责人、安全质量负责人和技能人员；4.2.3.3 机具准备：按施工规定准备机具并对其性能及状态进行检查和维护；4.2.3.4 施工材料准备：导地线、绝缘子、压接管、金具螺栓等。4.2.4 跨越架搭设4.2.4.1 按本工程相应跨越施工专项方案执行。4.2.4.2 参照南网电网建设施工作业指引书 第1某些：输电线路中架线施工作业指引书（编码：SDXL-ZW-09）中6.2.1条。4.2.5 牵张场地布置4.2.5.1 本工程牵张场安排（见表4-1）表4-1 放线段及牵张场安排表放线段牵张场杆塔数(基）耐张段数(个)放线段长(km)备注#XX#XX牵引场XXXX.XXX张力场#XX#XXXXXX.XXX牵引场#XX#XXXXXX.XXX张力场#XX#XXXXXX.XXX牵引场4.2.5.2 牵张场地布置原则及规定参见南网电网建设施工作业指引书 第1某些：输电线路中架线施工作业指引书（编码：SDXL-ZW-09）中6.2.2条。牵张场布置图见“4.3现场施工布置图”。4.2.5.3 牵引场转向设立和规定1、若受地形限制，牵引机无法运到线路下方时，可在线路侧面通过转向滑车转向布场。视转向大小，转向滑车设一种或各种。张力场普通不适当转向布置。本工程须布置转向牵引场是：#XX#XX、#XX#XX共XX个牵引场。2、牵引场转向布场应注意如下几点：（1）每一种转向滑车荷载均不得超过所用滑车容许承载能力，各转向滑车荷载均衡，即转角度数基本相等。转向滑车包络角不适当不不大于60。（2）终端转向滑车应设立在线路中心线上，与相邻直线塔导线悬挂点对地夹角不应不不大于25。（3）转向滑车必要使用大轮槽高速旋转专用滑车，以适应牵引速度规定；禁止用普通起重滑车代替高速滑车。每个转向滑车均必要可靠锚定。（4）接近牵引机第一种转向滑车应使牵引机受力方向对的。（5）转向滑车围成区域为危险区，不得布置其他设备材料，工作人员不应进入。（6）了减少终端滑车受力，普通采用三个滑车形成终端转向滑车组。转向牵引平面布置示意如图4-2。（7）在不良地形条件下，还可采用环向牵引布置a.环向牵引特点是在本应作为牵引场场地改为转向场，其平面布置如图4-3(1)。b.环向牵引转向场布置示意如图4-3(2)。（8）牵引机转向布置必要依照现场地形状况拟定特殊施工办法，经项目总工程师批准后执行。牵引机转向滑车牵引绳直线塔横担地锚图4-2转向牵引示意图张力场牵引场边相导线边相导线公共相牵引绳放线施工段100m100m转向场公用相牵引绳图4-3(1) 环向牵引平面布置示意图图4-3(2) 环向牵引转向场布置图中相导线100m4.2.6 放线滑车悬挂4.2.6.1直线塔上悬垂放线滑车悬挂普通与悬垂绝缘串一起吊装。悬垂绝缘子串及放线滑车吊装前应作下列检查：（1）悬垂绝缘子串及金具组装符合设计图纸规定。（2）放线滑车与绝缘子串连接方式可靠、对的。（3）绝缘子碗头、球头与弹簧销之间间隙配合恰当。（4）采用合成绝缘子串应同步安装出线操作梯，以防合成绝缘子串受损。（5）耐张塔转角不大于30度时，每相导线横担端部悬挂一种放线滑车；转角不不大于30度时，每相导线悬挂两个放线滑车。耐张塔放线滑车，为防止受力后跳槽，应采用预倾斜办法，并随时调节倾斜角度，使导引绳、牵引绳、导线方向基本垂直于滑车轮轴。（6）经验算达到如下条件杆塔应悬挂双滑车：1）加在滑车上荷载不不大于滑车承载能力时；2）滑车包络角 角度值不不大于30度时。本工程须悬挂双滑车塔号有：直线杆塔#XX、#XX.，耐张杆塔#XX、#XX.。4.2.6.2 放线滑车悬挂如下示意图4-4：挂点放线滑车直角挂板单绝缘子串单滑车 横担图4-4（1） 单悬垂滑车悬挂示意图挂点放线滑车直角挂板单绝缘子串单滑车 f18拉棒钢丝套、卸扣连接角钢图4-4（2） 单悬垂串双滑车悬挂示意图图4-4（3） 耐张塔双滑车悬挂示意图f20钢丝套直角挂板f201m拉棒导线横担50kN卸扣连接角钢4.2.7 导引绳展放4.2.7.1初级导引绳展放普通分段展放，以环保为主，尽量避免砍伐林木或损坏农作物，以及跨越物障碍，宜采用动力伞或飞艇、无人机等飞行器进行展放（参见本工程另行编写XXX（飞行器）展放导引绳施工专项方案）。4.2.7.2 导引绳分段展放完毕后，将各段连接升空，运用小牵张系统牵引更大规格导引绳。用动力伞或飞艇展放展引绳，运用小牵张系统逐级牵引更换直至牵引绳。地线可直接用钢丝绳导引绳进行牵引。4.2.8 牵引绳及导地线展放依照放线段划分和牵张场布置及设计图纸，放线前计算作出放线作业表，如表4-2。表4-2 张力放线作业表放线段（塔号）放线段长(km)/滑车数控制档大牵机大张机小牵机小张机挂双滑车塔号导引绳上扬塔号牵引绳上扬塔号牵引力(kN)过载保安值(kN)出口张力(kN)牵引力(kN)过载保安值(kN)出口张力(kN)#XX#XXX.XXX/XX#XX#XXXXXXXXXXXXXX#XX、#XX#XX#XX牵引方向2934562598714.2.8.1 展放牵引绳及地线均采用小牵机及小张机。小牵张系统构成示意图4-5如下：图4-5 小牵张系统构成示意图1小牵引机；2导引绳；3架线滑车；4旋转连接器；5牵引绳；6抗弯连接器；7小张力机；8牵引绳盘架；9接地滑车4.2.8.2 展放牵引绳，开始时应慢速牵引。待系统运转正常后，方可全速牵引，其速度应控制在4070m/min。4.2.8.3 当放线段内地线或牵引绳展放到位后停止牵引，用卡线器将地线或牵引绳先后端锚固在地锚上。4.2.8.4 导线放线准备妥当且牵放系统连接好后，拆除牵引绳上卡线器，并在牵引机前牵引绳上安装钢质接地滑车，进行导线展放工作。4.2.8.5 分裂导线展放过程应控制好各子导线放线张力，使各子导线张力基本一致，保持牵引走板平衡，当牵引走板通过第一基杆塔并向第二基杆塔爬坡时，将张力调节到规定值。4.2.8.6 导线调平后，牵引机逐渐增大牵引力和速度。牵引力增值一次不适当不不大于5kN，避免增幅过大引起冲击力。牵引速度开始时宜控制在50m/min，运转正常后，控制牵引速度在60120m/min。4.2.8.7 当牵引走板接近转角塔放线滑车时，应减缓牵引速度，并注意按转角塔监视人员规定，调节子导线放线张力，使牵引板倾斜度与放线滑车倾斜度相似。牵引板通过滑车后，即可恢复正常牵引速度及正常牵引速度及正常放线张力。4.2.8.8 当导线盘上导线剩余最后一层时，应减慢牵引速度；当盘上导线剩余35圈时，应停止牵引，倒出盘上余线，卸下空盘，装上新盘导线，两端头做暂时连接后将余线盘入线盘，继续牵引展放导线，接口出张力机后临锚进行压接连接。4.2.8.9 导线展放到位后，放线段两端导线暂时收紧连接于地锚上，以保持导线对地面有一定安全距离。分裂导线临锚时各子导线间应互相错开位置以防导线之间发生鞭击受损。4.2.9 导地线连接导地线压接连接参见南网导地线压接作业指引书（编码：SDXL-ZW-10）及行业原则DL/T 5285-输变电工程架空导线及地线液压压接工艺规程。4.2.10 导地线紧线4.2.10.1 紧线顺序:先紧地线，后紧导线。对单回路线路导线，先紧中相线，后紧边相线；对双回路或多回路导线，按先紧左、右上相，再紧左、右中相，最后紧左、右下相顺序。1导线；2卡线器3总牵引钢丝绳4起重滑车5地滑车6绞磨钢丝绳7机动绞磨（30kN）8地锚12345674.2.10.2 紧线系统布置如下示意图4-6：图4-6 紧线系统示意图4.2.10.3 分裂导线紧线时，各子导线牵引系统应做到基本同步收紧，同步看弛度。当弛度调节符合设计规定及验收规范规定期，进行画印，设立过轮临锚。过轮临锚布置如下示意图4-7：25线端临锚过轮临锚卡线器图4-7 过轮临锚布置示意图4.2.10.4 在本紧线段与上紧线段衔接档内，进行导（地）线直线压接，拆除导（地）线线端临锚，使导地线由地面升至空中档项作业，简称为松锚升空。4.2.10.5 松锚升空应按下列环节操作： （1）在待紧线端线端临锚前安装卡线器，尾端连接钢丝绳，通过转向滑车，收紧导线，使线端临锚不受力； （2）拆除待紧线段及已紧线段线端临锚。 （3）收紧压线滑车组，使其受力后，再慢慢松出代替线端临锚钢丝绳。当钢丝绳不受力时，再拆除卡线器。 （4）慢慢松出压线滑车组，使导（地）线升空； （5）当压线滑车组松放到不受力时，拉动拉脱绳，使压线滑车翻转，解下压线滑车。 （6）松锚升空布置示意图4-8如下： 图4-8 松锚升空布置示意图4.2.11 平衡挂线4.2.11.1耐张塔平衡挂线及半平衡挂线作业程序：（1）横担两侧进行高空临锚；（2）割线、松线落地；（3）压接耐张线夹；（4）连接绝缘子及金具串；（5）平衡挂线或半平衡挂线；（6）安装其他附件。4.2.11.2平衡挂线也称不带张力挂线。挂线所需过牵引量用空中临锚收足，连接金具到达挂线位置时，空中临锚依然承受锚固导线张力（即过牵引张力）。挂线工具只承受拉紧耐张绝缘子串及所带导线张力，如果空中临锚收紧量局限性影响挂线时，应补充收足，不得以挂线工具强行拉线。4.2.11.3 同相两侧挂线后，同步放松高空临锚手扳葫芦。待临锚钢绳松弛后，方可拆除临锚装置。4.2.11.4 高空临锚、平衡挂线布置如下示意图4-9、4-10：图4-9 一根子导线空中临锚布置示意图1导线；2卡线器；3临锚钢绳；4手板葫芦；5卸扣；6保险钢绳；7开口胶管51234678横担图4-10 平衡挂线布置如下示意图1-导线；2-耐张绝缘子串；3-总牵引钢丝绳；4-起重滑车；5-绞磨钢丝绳；6-地滑车；7-机动绞磨；8-地锚4.2.12 附件安装4.2.12.1 悬垂金具串安装依照拟定办法做好吊装金具串现场布置；提高导地线；拆除放线滑车；安装悬垂线夹及相应金具串，最后安装防振锤；拆除安装工具，复查附件安装质量。图4-11(1) 双钩提高单导线布置示意图 1-横担；2-悬垂绝缘子串；3-导线； 图4-11(2) 提线器提高分裂导线示意图4-放线滑车；5-双钩；6-胶管；7-竹竿 1-横担；2-钢丝套；3-链条葫芦；4-提线器； 5-开口胶管；6-无轮滑车；7-导线 （1）单导线时用双钩提高法：导线较轻时用一副双钩，较重时用两副双钩。布置示意图如图4-11(1)。安装好悬垂线夹后，最后安装防振锤。（2）分裂导线时用提线器提高法：用两副30kN链条葫芦及两套二线提线器（30kN级）（双分裂导线时各用一套），分别悬挂于横担先后侧安装孔位置，提线器挂钩应与导线相平。布置示意图如图4-11(2)。（3）地线提高办法：较轻时用人力肩扛（或抬）；再是用特制比较短地线提线器。4.2.12.2 跳线安装根据设计规定跳线安装弧垂现场丈量拟定跳线长度，然后进行跳线引流管压接（注意各导线引流板朝向），压好后进行跳线安装。4.2.12.3 间隔棒安装分裂导线需装间隔棒时，须在放线段导线弛度合格后才干安装。安装分三个程序：间隔棒安装距离测量、吊装间隔棒，安装间隔棒。4.3 施工现场布置图（见附图）4.4 重要工器具配备（参照示例，详细依照实际状况配备）以LGJ-300或LGJ-400四分裂导线单回路一种放线队配备重要工器具为例。表4-3 张力放线重要工器具配备表（参照用）序号名 称规格/型号单位数量备注1大牵引机180kN台12大张力机235kN台23小牵引机3.56kN台14小张力机2.5kN台15汽车吊车8t、16t台各16汽车6t台37放线滑车560（50kN）五轮个120放导线8放线滑车280（30）单轮个80放地线9放线滑车560单轮个40放光缆10压线滑车YXH-320个1011高速转向滑车180kN个412防扭钢丝绳22km15牵引绳，带线盘13防扭钢丝绳11km36导引绳，带线盘14钢丝绳21.55m条40放线用15钢丝绳19.55m条5放线用16钢丝绳12.55m条60导地线锚线用17钢丝绳12.52m条30挂线用18钢丝绳12.520m条1619钢丝绳12.510m条420钢丝绳11150m条1绞磨用21钢丝绳8.750m条12压线用22牵引走板套223旋转连接器80kN、30kN只3、2024抗弯连接器80kN、30kN只15、30连接牵引绳及导引绳25网套连接器单头条108条导线，2条地线26网套连接器双头条64条导线，2条地线27直线管保护套套4028接地滑车只829接地棒12铜副5带接地铜带30卡线器LGJ-300400副52锚导线用31卡线器GJ-80副12锚地线用32卡线器22、11副各4锚牵引绳及导引绳33机动绞磨30kN台234铝滑车90只2035起重滑车30 kN单开口个1036白棕绳1660m条837白棕绳12100m条438卸扣100kN只439卸扣50kN、30kN、15kN个40、60、5040手板葫芦50kN 、30kN台56、3041链条葫芦30kN台442双钩30kN把14暂时拉线用43双钩10kN把15压线用44提线器副1045锚线架30双头副3646地线放线架副447钢管地锚2301600根40配21.5地锚鼻48角铁桩7581500根4049花兰螺丝M22副2050压接机具套4配压膜51断线钳把452小型电台台2牵张场专用53对讲机台2054经纬仪台255大锤8.1kg把656钢钎32把1057方木根6058开口胶管内径240.50.8条8059篷布44m张1560太阳伞把461竹梯6m、4m把各4注：重要工器具及仪器仪表依照详细工程量规模配备。4.5 施工质量控制及验收原则4.5.1质量控制办法4.5.1.1 线路通道内障碍物应清除，遇有交叉跨越处应采用防止磨损导线办法。4.5.1.2 展放导线前应检查线轴轮缘和侧板有无损坏。凡有损坏者应修补完好并将轮缘铁钉拨除干净。4.5.1.3导线线盘盘架应按扇形布置，使导线引出方向与线轴轴心线方向垂直，并与张力机进线架保持一定距离。4.5.1.4 放线过程中，牵张机操作应平稳，保持各根子导线张力平衡，防止导线跳槽或牵引板翻转。4.5.1.5 耐张转角塔放线滑车应安装预偏装置，上扬塔位应设立压线滑车，避免导线跳槽。4.5.1.6 必要保证指挥通讯系统正常工作，加强施工监护。4.5.1.7 卡线器安装前应核对型号，检查槽口、槽体与否圆滑，必要时进行磨光解决。卡线器在导线上安装、拆卸时，禁止在导线上滑动或转动，并在其后方导线上套上开口胶管加以保护。4.5.1.8 过轮临锚应采用每根子导线单独分离安装，避免临锚钢丝绳与导线同槽压伤导线。4.5.1.9 临锚时间不适当过长，应尽量缩短各子工序之间间隔时间，避免导线在滑车处磨损和导线在档距中间互相鞭击磨损。4.5.1.10 张力机导线出口处与邻塔悬挂点高差仰角不适当超过15。4.5.1.11 在压接操作场，地形应平整，地面应铺垫帆布，使导线与地面隔离。4.5.1.12 断线前应用细铁丝绑紧断线点两侧导线，防止断线后导线松股。断线后不用导线应顺线弯盘好，放在木板上，或盘绕在线盘上。断线后待压导线应理顺，防止扭曲松股。4.5.1.13 外层导线线股有轻微擦伤，其擦伤深度不超过单股直径1/4，且截面积损伤不超过导电某些截面积2%时，可不补修，用0#细砂纸磨光表面棱刺。4.5.1.14 当导线损伤已超过轻微损伤，但在同一处损伤强度损失不超过总拉断力8.5%，且损伤截面积不超过导电某些截面积12.5%时为中度损伤。中度损伤应采用修补管补修。4.5.1.15 当导线强度损伤超过保证计算拉断力8.5%，且截面损伤超过导电某些截面积1 2.5%，损伤范畴超过一种补修管容许补修范畴时，或钢芯有断股时，或金钩、破股已使钢芯或内层线股形成无法修复永久变形时，应将损伤某些所有锯掉，用直线压接管将导线重新连接。4.5.1.16 不同金属、不同规格、不同绞制方向导线或避雷线禁止在一种耐张段内连接。4.5.1.17 导线或避雷线采用液压连接时，必要由通过培训并考试合格技术工人担任。操作完毕并自检合格后应在连接管上打上操作人员钢印。4.5.1.18 导线或避雷线必要使用符合设计规定电力金具配套接续管及耐张线夹进行连接。连接后握着强度在架线施工前应制作试件实验。试件不得少于3组，其实验握着强度对液压都不得不大于导线或避雷线保证计算拉断力95%。4.5.1.19 切割导线铝股时禁止伤及钢芯。导线及避雷线连接某些不得有线股绞制不良、断股、缺股等缺陷。连接后管口附近不得有明显松股现象。4.5.1.20 液压连接导线时，导线连接某些外层铝股在清洗后应薄薄地涂上一层导电脂，并应用细铜丝刷清刷表面氧化膜，保存导电脂进行连接。4.5.1.21 在一种档距内每根导线或避雷线只容许有一种接续管和三个补修管，当张力放线时不应超过两个补修管，并应满足下列规定： （1）各类管与耐张线夹间距离不应不大于15m； （2）接续管或补修管与悬垂线夹距离不应不大于5m； （3）接续管或补修管与间隔棒距离不适当不大于0.5m； （4）宜减少因损伤而增长接续管。4.5.1.22 观测弛度时实测温度应能代表导线或避雷线温度，温度应在观测档内测量。4.5.1.23 紧线弧垂容许偏差：1）110kV：5%、2.5%，相间200mm（档距不不大于800m时为500mm）；2）220kV及以上：2.5%，相间300mm（档距不不大于800m时为500mm）。3）跨越通航河流大跨越档：1%，正偏差不应超过1m。4）同相子导线弧垂相对偏差：不安装间隔棒垂直双分裂子导线正偏差不得不不大于100mm；安装间隔棒其他形式分裂导线：220kV及如下正偏差不得不不大于80mm，330kV及以上正偏差不得不不大于50mm。4.5.1.24 架线后应测量导线对被跨越物净空距离，并换算到最大温度时距离，换算后净空距离必要符合设计规定。4.5.1.25绝缘子安装前应逐个将表面清擦干净，并应进行外观检查。安装时应检查碗头、球头与弹簧销子之间间隙。在安装好弹簧销子状况下球头不得自碗头中脱出。4.5.2质量控制表 表4-4 质量控制点表序号控制点控制方式WHS1导地线（含OPGW）展放2导地线连接3导地线（含OPGW）紧线4附件安装（含OPGW）4.5.3检查原则质量检查按照GB 50233-110kV750kV架空输电线路施工及验收规范和南方电网公司Q/CSG 411002-10kV500kV输变电及配电工程质量验收与评估原则 第一册：输电线路中表单Q/CSG表1-B.21、表1-6.4.1、表1-6.4.2、表1-6.4.3、表1-6.4.4、表1-B.17、表1-B.18、表1-B.19、表1-B.20、表1-B.21、表1-B.24、表1-B.25、表1-B.26进行，并应符合原则规定。5 施工进度筹划5.1 筹划工作时间本工程架线筹划工作时间为XXXX年XX月XX日至XXXX年XX月XX日，共XX天，施工筹划见表5-1。停电筹划时间，详细见停电施工方案（另行编写）。表5-1 架线施工筹划安排表序号放线段工作内容天数筹划施工时间1#XX#XX#XX#XX、跨越架搭设；放线滑车悬挂；牵张场布置XXXXXX年XX月XX日至XX月XX日各级导引绳展放XXXXXX年XX月XX日至XX月XX日牵引绳及导地线展放；导地线连接XXXXXX年XX月XX日至XX月XX日导地线紧线XXXXXX年XX月XX日至XX月XX日平衡挂线、附件安装XXXXXX年XX月XX日至XX月XX日25.2 施工筹划横道图（以一种放线段示例）分某些项目名称工作班组工作负责人工作人数XXXX年XX月X日X日X日X日X日X日X日X日X日X日架线工程放线准备工作跨越架搭设XXXXXXXX悬挂瓷瓶、放线滑车XXXXXXXX牵张场地布置（及其他临锚挖埋）XXXXXXXX导引绳展放飞行器展放初级引绳；小牵张机倒换各级过渡引绳直至大导引绳XXXXXXXX牵引绳及导地线展放大牵张机展放牵引绳、导线、地线/光缆XXXXXXXX导地线连接在张力机出口进行导地线中间接续头压接、并继续展放到牵引场XXXXXXXX导地线紧线分别按各耐张段观测档看弛度、紧线画印XXXXXXXX平衡挂线耐张塔高空临锚；割线压接耐张线夹；平衡或半平衡挂线XXXXXXXX附件安装各安装悬垂线夹、防振锤、跳线安装XXXXXXXX自检消缺XXXXXXXX阐明：跨越架搭设施工方案另行编写，规定在各个放线段相应准备工作时间段内之前搭设完毕。6. 工作前安全风险辨析与预控6.1 按表6-1以及架线作业指引书有关施工规定，结合现场实际状况进行差别化分析，拟定风险级别，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 6.2 施工负责人核对风险控制办法，并在日站班会上对全体作业人员进行安全交底，接受交底作业人员负责将风险控制办法贯彻到各作业任务和环节中。表6-1 核心安全风险控制办法和站班会交底核心内容序号危害名称风险种类风险级别风险控制办法1不按规定使用安全防护用品/用品打击坠落低风险1. 配备合格安全防护用品（用品）。2. 进入现场施工人员戴安全帽，并对的使用个人安全防护用品。3. 空处作业人员必要使用全方位防冲击安全带。4. 施工过程做好安全检查及安全监护工作。2牵张设备及转角滑轮桩锚不牢固物体打击低风险1. 牵张设备及转角滑轮桩锚牢固可靠。2. 转角滑轮使用闭环式滑轮。3. 设专人看护。3牵张设备放置不平稳，受力前方有人通过或逗留物体打击低风险1. 牵张机放置平稳，锚固可靠。2. 受力前方不得有人通过或逗留。3. 牵张机设防滑动办法。4. 不能在线盘下面或旁边休息。4导引绳、牵引绳连接不合格，牵引绳与导、地线连接不牢固局部停电物体打击低风险1. 钢丝绳绳套插接长度须符合规定。2. 连接器、旋转器应完好，安装对的紧固可靠，满足受力规定且能通过放线滑车。3. 护线人员坚守岗位，随时注意放线状况，特别是重大跨越处、转角塔、上扬点及各路口等处来往车辆。4. 旋转连接器禁止直接进入牵引轮或卷筒。5. 使用专用工具连接，牢固可靠，过程注意检查，受损严重禁止使用。6. 牵引绳与导、地线连接要可靠，连接口应缠胶布。5导引绳、牵引绳被障碍物卡住夹伤低风险1. 牵引时接到任何岗位停车信号都必要及时停止牵引；张力机必要按现场指挥指令操作。2. 导引绳被障碍物卡阻时，作业人员必要站在线弯外侧并使用工具解决，不得用手直接推拉。3. 转角塔（涉及直线转角塔）预倾滑车及上扬处压线滑车必要设专人监护。6杆塔滑轮无人看护高处坠落物体打击低风险1. 导引绳、牵引绳安全系数不得不大于3。2. 导引绳、牵引绳端头连接部位、旋转连接器及抗弯连接器在使用前由专人检查。钢丝绳损伤、销子变形、表面裂纹等禁止使用。3. 杆塔滑轮特别是耐张塔滑车设专人看护。4. 放线信号传达做到迅速、清晰，通信联系畅通。7锚线设立不符合安全规程规定物体打击低风险1. 导地线或牵引绳在带张力状况下过夜必要采用临锚安全办法。2. 所有锚线工具必要通过检查合格。3. 锚线工具选取必要符合伙业指引书规定。8升空操作不按安全规程规定程序作业物体打击可接受风险1. 使用压线装置进行升空作业，禁止直接用人力压线。2. 直线松锚升空前使用压线工具将导引绳或导地线压住，松开上一种紧线档和本紧线档自身临锚，然后操作压线工具将导线缓慢升空，升空时禁止直接用人力压线。3. 压
