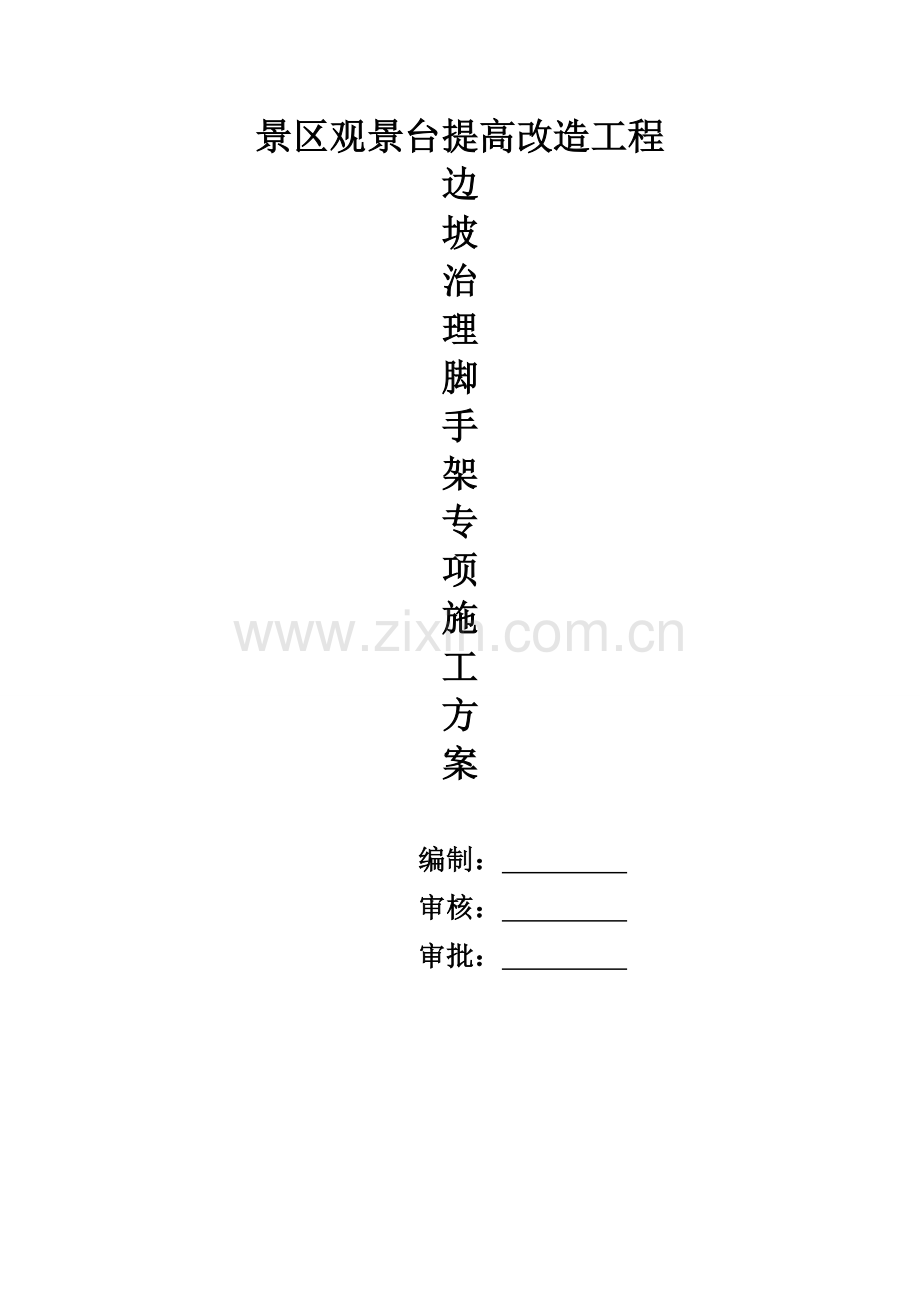

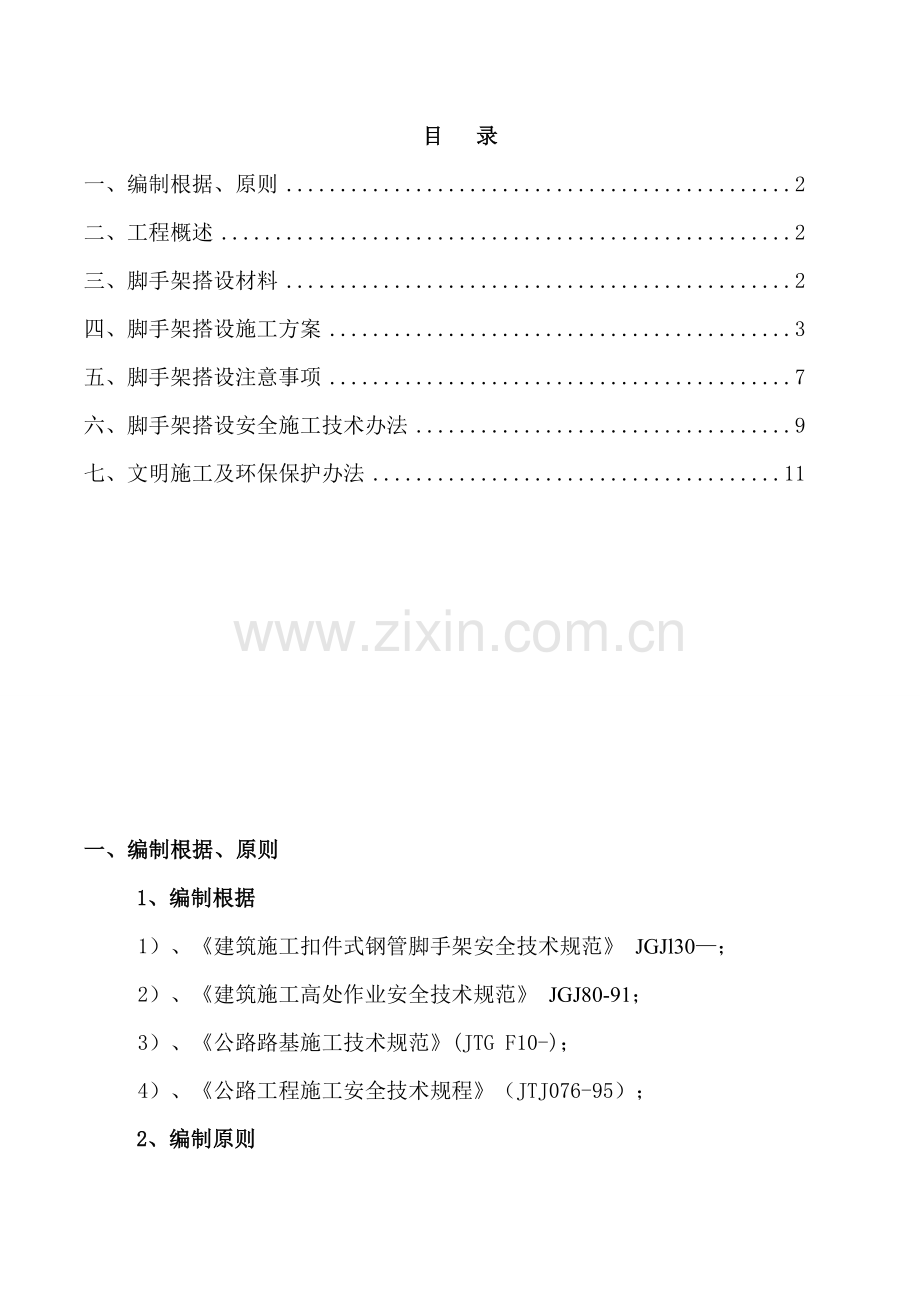

景区观景台提高改造工程边坡治理脚手架专项施工方案编制： 审核： 审批： 目 录一、编制根据、原则2二、工程概述2三、脚手架搭设材料2四、脚手架搭设施工方案3五、脚手架搭设注意事项7六、脚手架搭设安全施工技术办法9七、文明施工及环保保护办法11一、编制根据、原则1、编制根据1）、建筑施工扣件式钢管脚手架安全技术规范 JGJl30；2）、建筑施工高处作业安全技术规范 JGJ80-91；3）、公路路基施工技术规范(JTG F10-)； 4）、公路工程施工安全技术规程（JTJ076-95）；2、编制原则1）、严格遵守招标文献明确设计规范，施工规范和质量评估验收原则；2）、坚持技术先进性，科学合理性，经济合用性，安全可靠性与实事求是相结合；3）、对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理原则。二、工程概况本工程为xxxxxx垂直绿化工程喷射砼护坡；为保证工程整体施工进度，提高工程施工安全系数，垂直绿化施工段高边坡先进行喷射砼防护。施工脚手架作为边坡防护工程载体，在高边坡支护设施中占有极高地位。三、脚手架搭设材料（1）钢管宜采用力学性能适中Q235A(3号)钢，其力学性能应符合国家现行原则碳素构造钢(GB700-89)中Q235A钢规定。每批钢材进场时，应有材质检查合格证。（2）钢管选用外径48mm，壁厚3.5mm焊接钢管。立杆、大横杆和斜杆最大长度为6m。（3）依照可铸铁分类及技术条件 (GB978-67)规定，扣件采用机械性能不低于KTH330-08可锻铸铁制造。铸件不得有裂纹、气孔，不适当有缩松、砂眼、浇冒口残存披缝，毛刺、氧化皮等应清除干净。（4）扣件与钢管贴合面必要严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处最小距离应不不大于5mm。（5）扣件活动部位应能灵活转动，旋转扣件两旋转面间隙应不大于1mm。（6）脚手架拉接锚杆采用25mm螺纹钢筋,（7）脚手板应采用木跳板，厚度不不大于50mm，宽度不不大于等于250mm，长度不不大于2.5m，其材质应符合国家现行关于建材原则。（8）钢管及扣件报废原则：钢管弯曲、压扁、有钻孔、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。（9）脚手架钢管应作防锈解决，同步在表面用有关调和漆进行涂刷。普通钢管采用黄色油漆涂刷，防护栏杆采用红白油漆相间色。 四、脚手架搭设施工方案1、脚手架搭设规定：（1）由于边坡支护特殊性，所搭设施工排架除应满足相应规范规定外，还应依照设计布孔孔排间距规定，设立每一层高度与立杆间排距离，以满足施工需要。（2）脚手架立杆基本宽度为2.0m，长度随山体进行。挖去松软土质，打夯机夯实，采用C20商品混凝土硬化，厚度为20cm。（3）依照现场实际状况采用扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）、坡面扫地干均采用48钢管，连接扣件采用原则扣件。（4）依照高边坡实际设计参数，采用满堂脚手架，脚手架依照山体坡度设计，主受力立杆间距1.2m，别的辅助受力立杆随坡度而调节搭设间距1.2m。（5）脚手架连墙杆和卸载连壁锁脚锚杆采用25mm螺纹钢筋，按照1步2跨（1h2L）进行设立，固定点拉杆深度不低于2m，角度与边坡锚杆角度相等，连墙杆和卸载连接杆设定在每一级边坡平台、每级斜坡面以上。锚杆施工自下往上，脚手架连墙杆、卸载跟随设立，连墙杆、卸载连接按规定操作、施工。（6）脚手架搭设钢管脚手架搭设顺序为：立杆扫地杆小横杆大横杆(牵杆)剪刀撑连墙杆脚手片铺设防护栏杆刷油漆挂安全网。地基必要平整硬化，以减少扫地杆变形；脚手架基本场地不得有积水，设立排水办法；打入岩层地锚立杆周边不得有积水，必要时采用砂浆固定和封堵。立杆纵距应为1.2m，立杆横距应为1.2m，横杆步距应为1.41.6m。作业层脚手板铺设宽度：外脚手架750mm、铺设脚手板边沿与坡面间隙200mm，铺设脚手板边沿与外钢管间隙100mm。剪刀撑斜杆与水平面交角宜在4560之间，水平投影宽度不应不大于两跨（4m）且不应不不大于四跨（8m）。斜杆应与脚手架基本构架杆件加以可靠连接，至少应与34根立杆相连接，且斜杆相邻连接点之间长细比60。脚手架搭设时地面设横向、纵向扫地杆，贴坡面亦设扫地杆，扫地杆均离地面（坡面）20cm；每两跨设立水平内拉连墙杆，采用25锚杆打入山体深2m，与纵横杆连接，防止脚手架整体向外倾翻和下滑。为防止脚手架向外倾翻，在施工时，采用12mm以上柔性钢绳对脚手架斜上进行反拉，反拉钢丝绳反拉口应不少于3个钢丝绳卡，并交叉设立，反拉设立按照技术人员规定进行布置。（7）、杆件连接构造规定脚手架左右相邻立杆和上下相邻平杆对接接头应互相错开设立在不同构架框格内。相邻立杆接头宜布置在不同步距内，距相邻平杆距离应1/3步距。上下相邻平杆接头宜布置在不同纵距内，距相邻立杆距离应1/3步距。单立杆和双立杆连接：当采用单杆连接时，单立杆与双立杆之中一根立杆直接对接，并在对立杆上加旋转扣二道。当采用双杆连接时，单立杆底支不大于横杆上，上部与横杆扣牢，并与双立杆不少于3道旋转扣连接。相邻步架大横杆应互相错开布置在立杆两侧，以改进立杆偏心受压状况。平杆（大、小横杆）不得跳设或漏设。（8）扣件式钢管脚手架杆配件普通规定：钢管端部切口应平整，杆件无明显变形、裂纹和严重锈蚀形象。扣件应与杆件管径相匹配，其性能应符合国家有关原则规定。禁止使用加工不合格、锈蚀和有裂纹扣件。脚手架杆配件应能满足安全规定，并与脚手架主体构造架杆连接可靠。2、操作平台脚手架搭设施工（1）高边坡按照1：0.75坡比进行脚手架设计。（2）脚手板为5cm厚木跳板其自重原则值为0.35kN/m2。（3）施工荷载按照纵向50m、高程方向35m，脚手架范畴铺设8层木脚手板，同步作业2层，每层布置2台钻机，最多布置4台钻机进行考虑（持续5跨内布置1台钻机作业），单台YXZ100A钻机主机重1.0t，施工人员3人，重约225kg，计算荷载按照5跨内布置1台YXZ100A钻机，同步配备3名施工人员，施工面平台和施工面头顶脚手板采用满铺满搭；施工荷载，100+225/1.5*3.5=2.5 KN/m2计算时，荷载按照3.0KN/m2考虑。（4）锚杆施工操作平台脚手架尺寸，脚手架间排距结合坡面锚杆布置形式以及构造稳定性、锚杆间距纵横为2m3 m，施工脚手架按间距1.2m1.2m 设立，锚杆、插筋（插筋垂直坡面搭设），并通过拉条焊接与脚手架连接作为脚手架连墙杆、卸载加固杆件。（5）、脚手架马道基本锁脚锚杆采用25mm螺纹钢筋进行锚固。（6）、沿脚手架全高采用柔性拉锚系统分段向上斜拉，斜拉方向上倾45度，柔性钢绳拉锚系统按照5.4m5.6m间距进行布置。同步，每级平台设立一排地锚插筋与脚手架水平小横杆连接牢固，地锚间距与脚手架纵向间距一致，按照2.8m间距进行设立。通过以上局部加固，以起到分段卸荷和防止脚手架在钻机冲击反力作用下向外倾翻，保证边坡脚手架整体安全稳定。3、脚手架拆除工序（2）、脚手架拆除 拆除脚手架应遵守由上而下，先搭后拆原则，即先拆拉杆、安全网、脚手板、剪刀撑、斜撑，而后拆大横杆、小横杆、立杆等。 不准分立面拆架或在上下两步同步进行拆架，做到步一清、一杆一清，拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时应先拆中间扣件，然后托住中间，再拆端头扣。所有连墙杆等必要随脚手架拆除同步下降。禁止先拆除连墙件或数层拆除后再拆除脚手架，分段高差不不不大于2步，如高差不大于2步，应增设连墙件加固。当脚手架拆至下部最后一根长立杆高度（约6m）时，应先在恰当位置搭设暂时抛撑加固后，再拆除连墙件。当脚手架采用分段、分立面拆除时，对不拆除脚手架两端应采用如下规定设立连墙件和横向斜撑加固：两端必要设立连墙件，连墙件垂直距离不应不不大于建筑物层高，并不应不不大于4 m（2步），横向斜撑在同一节间，由底至顶层呈之字形持续布置，中间每隔6跨设立一道。卸料时各配件禁止抛掷至地面。五、脚手架搭设注意事项（1）在进行脚手架搭设详细施工时，依照开挖边坡岩石实际条件，根据设计和地质勘探出具地址编录、地质简报，对不同区域连墙杆、卸载件锁脚锚杆入岩深度进行实际设立，边坡两端地质条件较差，则对固定锚杆入岩深度经技术人员和监理工程师等严格验收后再进行加载作业。（2）连墙杆、卸载件布置间排间距和布置形式，根据钻机自重和施工荷载以及钻机在钻进过程中额定给进力合力在连墙杆、卸载锁脚锚杆轴线方向反力。要从安全角度考虑，保守起见，为防止脚手架向外倾翻，在施工时，采用12mm以上柔性钢绳对脚手架斜上45度进行反拉，反拉钢丝绳反拉口应不少于3个钢丝绳卡，并交叉设立，反拉设立按照技术人员规定进行布置。（3）施工过程中，考虑作业层钻机自重较大，在钻机就为前，对脚手架作业层小横杆加密设立，同步按照技术人员规定设立纵横向剪刀撑，以提高脚手架整体和局部刚度，要考虑剪刀撑对脚手架安全作用。在钻机施工前，应在钻机作业局部位置搭设暂时防护棚，防止上部松石及砂土坠落，保证施工设备及人员安全。（4）立杆接头必要采用对接扣件，对接应符合下规定：立杆上对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开距离不应不大于500mm，各接头中心距主节点距离不应不不大于步距13，同一步内不容许有二个接头。（5）顶部外围立杆顶端应高出作业面不不大于1.5m。脚手架底部必要设立纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫木表面不不不大于200mm处立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方立杆上。（6）大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不适当不大于3跨，并不不大于6m。（7）大横杆对接扣件连接、对接应符合如下规定：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应不大于500mm。并应避免设在纵向水平跨跨中。（8）架子四周大横杆纵向水平高差不超过500mm，同一排大横杆水平偏差不得不不大于1300。（9）横杆两端应采用直角扣件固定在立杆上。（10）每一主节点(即立杆、大横杆交汇处)处必要设立一小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点距离不应不不大于150mm，脚手架立面外伸长度不适当过大，以100mm为宜。操作层上非主节点处横向水平杆宜依照支承脚手板需要等间距设立，最大间距不应不不大于立杆间距12，施工层小横杆间距为1m。脚手板普通应设立在三根以上小横杆上，应铺满铺稳，拐角要交叉，不得有探头板。如有探头处难免处，要另加横杆或用铁丝绑牢：搭设中每隔一层，外架要及时与平台和坡面地锚进行牢固拉结，以保证搭设。搭设过程中安全，要随搭随校正杆件垂直度和水平偏差，适度拧紧扣件。搭设时与地锚连接可采用钢管暂时连接，待脚手架搭设到顶部时，再改为钢丝绳连接。脚手架外立面非操作平台处各设立一道剪刀撑，由底至顶部持续设立。剪刀撑应用旋转扣件固定在与之相交小横杆伸出端或立杆上，旋转扣件中心线距主节点距离不应不不大于150mm。用于大横杆对接扣件开口，应朝架子内侧，螺栓向上，避免开口朝上，以防雨水进人，导致扣件锈蚀、锈腐后强度削弱，直角扣件不得朝上。施工层应满铺脚手板，脚手架外侧设防护栏杆一道和挡脚板一道，栏杆上杆高1.2m，挡脚板高不应不大于180mm。栏杆上应挂安全网，并用铁丝扎牢。六、安全施工技术办法1、脚手架搭设过程施工技术办法（1）、应划出工作标志区，禁止：行人进入，统一指挥，上下呼应，动作协调，禁止在无人指挥下作业。当解开与另一人关于扣件时必要告诉对方，并得到对方容许，以免坠落伤人。（2）、脚手架及时与构造拉结或采用支顶，以保证搭没过程安全，未完毕脚手架在每日收工前一定要保证架子稳定。2、脚手架上施工作业安全技术办法（1）、脚手架搭设完毕后，经业主安所有长、监理工程师检查验收合格后方可使用。任何班组和个人未经批准不得任意拆除脚手架部件。（2）、严格控制施工荷载，脚手架上不得集中堆放施荷，施工荷载不得超过2KNm2，保证较大安全储备。（3）、施工时作业层数不超过二层。（4）、各作业层之间设立可靠防护栅栏，防止坠落物体伤人。（5）、定期检查脚手架，发现问题和隐患在施工作业之前及时维修加固，以达到紧固稳定保证施工安全。3、脚手架拆除安全技术办法（1）、拆架前全面检查待拆脚手架，依照检查成果，拟订作业筹划报请批准；进行技术交底后才准进行拆架作业。（2）、架体拆除前，必要察看施工现场环境，外脚手架、地面设施等各类障碍物、连墙杆及被拆架件各吊点，凡能提前拆除尽量拆除。（3）、拆架时应划分作业区，周边设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。（4）、拆除时要统一指挥、上下呼应、动作协调，当解开与另一人关于结扣时，应先告知对方。以免坠落。（5）、在拆架时不得半途换人，如必要换人时，应将拆除状况交代清晰方可离开。（6）、每天拆架下班时，不应留下隐患部位。（7）、拆架时禁止碰撞脚手架附近电源线，以防触电事故。（8）、所有杆件、扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。（9）、所有脚手板、脚手片应自外向里竖立搬运，以防脚手片、板和垃圾物从高处坠落伤人。（10）、拆下零配件要集中装入袋和箱内用吊篮吊下，拆下钢管要用卸扣绑扎牢固，双点起吊，禁止从高处抛掷。七、文明施工及环保办法依照脚手架施工特殊性，结合职业安全卫生贯标精神，规定施工时做到如下：1、进入施工现场人员必要戴好安全帽，高空作业系好安全带，穿好防滑鞋等，施工现场禁止吸烟。2、进入施工现场人员要爱护场内各种绿化设施和标示牌，不得践踏花草损坏树木，随意拆除和移动标示牌。3、禁止酗酒人员上架作业，施工操作规定精力集中，禁止开玩笑和打闹。4、脚手架搭设人员必要是经考试合格专业架子工，上岗人员定期体检，体检合格者方可发上岗证。5、凡患有高血压、贫血、心脏病及其他不适于高空作业者一律不得上脚手架操作。 6、上架作业人员上下均应走人行楼梯，不得攀爬架子。7、护身栏、脚手板、挡脚板、密目安全网等影响作业时，如要拆改应由架子工来完毕，任何人不得擅自拆改。 8、脚手架验收合格后，任何人不得擅自拆改，如需做局部拆改时，须经技术部批准后由架子工操作。 9、不准运用脚手架吊运重物。10、在架子上作业人员不得随意拆动脚手架所有接点、扣件等所有部件。11、拆除脚手架使用电焊和气割时，应派专职人员做好消防工作，配备料斗，防止火星和切割溅落。12、脚手架使用时间较长，因而在使用过程中需要定期检查，发现杆件变形，防护不全、拉接松动等应及时加固。 13、要保证脚手架整体性，不得与井架、升降机一并拉结，不得截断架体。 14、施工人员禁止凌空投掷杆件、物件及其他物品。 15、使用工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及精品文档，超值下载裤口要扎紧。16、脚手架堆放场地，应做到摆放整洁、合理、整洁、专人保管，并建立严格退领手续。 17、施工人员要做到活完料清，保证施工材料不挥霍。18、遇六级以上大风、大雾、大雨、大雪天气应停止脚手架作业。古希腊哲学大师亚里士多德说： 人有两种，一种即“吃饭是为了活着”,一种是“活着是为了吃饭”.一种人之因此伟大，一方面是由于她有超于常人心。“志当存高远”,“风物长宜放眼量”,这些古语皆鼓舞人们要树立雄无数个自己，万千种模样，万千愫情怀。有和你心手相牵，有和你对抗，有给你雪中送炭，有给你烦忧与其说人毕生是同命运抗争，与性格妥协，不如说是与自己抗争，与自己妥协。人最后要寻找，就是最爱那个自己。只是这个自己，有人终其毕生也未找到；有人只揭开了冰山一角，有人有幸会晤一次，却已用尽毕生。人生最难到达其实就是自己。我不敢恭维我所有自己都是美好，由于总有个对抗声音：“你还没有这样底气。”很羞愧，坦白说，自己就是这个样子：卑微过，像一棵草，像一只蚁，甚至像一粒土块，但回绝猥琐！懦弱过，像掉落下来果实，被人掸掉灰尘，但回绝屈膝，宁可以卵击石，以渺小决战强大。自私过，例如遇到喜欢人或物，也想不择手段，据为己有。贪婪过，例如面对名利、金钱、豪宅名车，风花雪月，也会心旌摇摇，浮想联翩。倔强过，例如面对误解、轻蔑，有泪也待到无人处再流，有委屈也不诉说，不申辩，直到做好，给自己证明，给自己看！温柔过，当爱如春风袭来，当情如花朵芳醇，傍晚月下，你侬我侬。强大过，内刚外柔，和风雨搏击，和坎坷宣战，不失初心，不忘梦想，虽败犹荣。这样自己一种个站到镜中来，千面万孔。有隐着，有浮着，有张扬，有压抑，有狂狷，有沉寂，有暴躁，有温良庸俗自己，逐流自己，又兼点若仙自己，美自己，丑自己，千篇一律自己，独一无二自己。咱们总想寻一座庙宇，来安放尘世疲倦，寻一种宗教，来稀释灵魂里荒芜。到头来，却发现，苦苦向往湖光山色，本来始终在自己心里，我就是自己庙宇，我就是自己信奉。渺小如己，伟大如己！王是自己，囚是自己。庙堂是自己，陋室是自己。上帝是自己，庶民是自己。别人身上或多或少都投射着一种自己，易被影响又不为所动自己。万物折痕里都会逢到一种缩小版自己，恍如隔世相逢，因而，会痴爱某一物，也会痛恨某一物自己。万事细节里都会找到自己影子，或喜或忧自己。自己，无处不在。它和大海同样辽阔，和天空同样无垠。有时似尘埃泛滥拥挤，有时又似山沟空洞留白。但它却从不曾逃出拳拳之心，忠诚于心自己。
