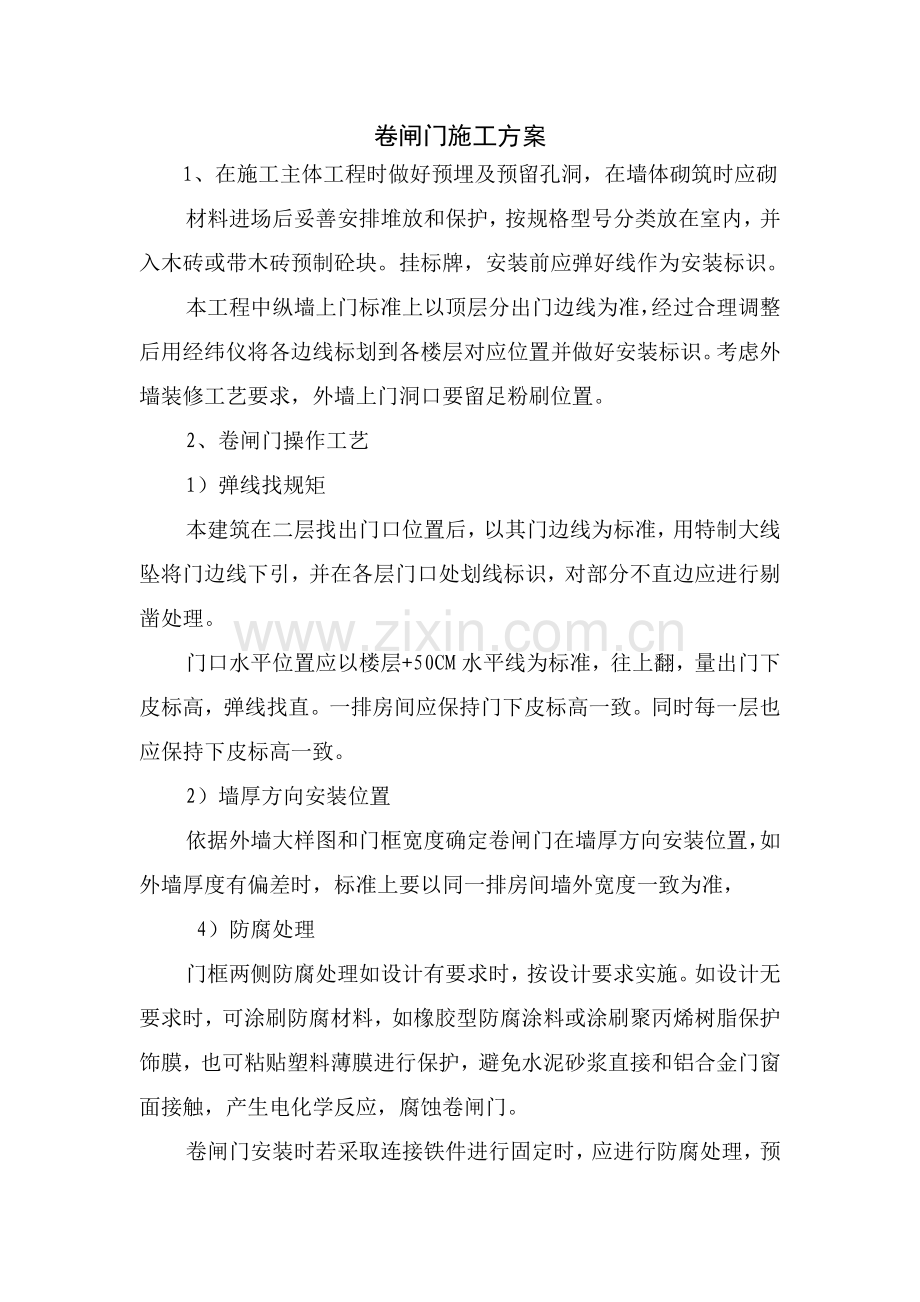

卷闸门施工方案
1、在施工主体工程时做好预埋及预留孔洞，在墙体砌筑时应砌
材料进场后妥善安排堆放和保护，按规格型号分类放在室内，并入木砖或带木砖预制砼块。挂标牌，安装前应弹好线作为安装标识。
本工程中纵墙上门标准上以顶层分出门边线为准，经过合理调整后用经纬仪将各边线标划到各楼层对应位置并做好安装标识。考虑外墙装修工艺要求，外墙上门洞口要留足粉刷位置。
2、卷闸门操作工艺
1）弹线找规矩
本建筑在二层找出门口位置后，以其门边线为标准，用特制大线坠将门边线下引，并在各层门口处划线标识，对部分不直边应进行剔凿处理。
门口水平位置应以楼层+50CM水平线为标准，往上翻，量出门下皮标高，弹线找直。一排房间应保持门下皮标高一致。同时每一层也应保持下皮标高一致。
2）墙厚方向安装位置
依据外墙大样图和门框宽度确定卷闸门在墙厚方向安装位置，如外墙厚度有偏差时，标准上要以同一排房间墙外宽度一致为准，
4）防腐处理
门框两侧防腐处理如设计有要求时，按设计要求实施。如设计无要求时，可涂刷防腐材料，如橡胶型防腐涂料或涂刷聚丙烯树脂保护饰膜，也可粘贴塑料薄膜进行保护，避免水泥砂浆直接和铝合金门窗面接触，产生电化学反应，腐蚀卷闸门。

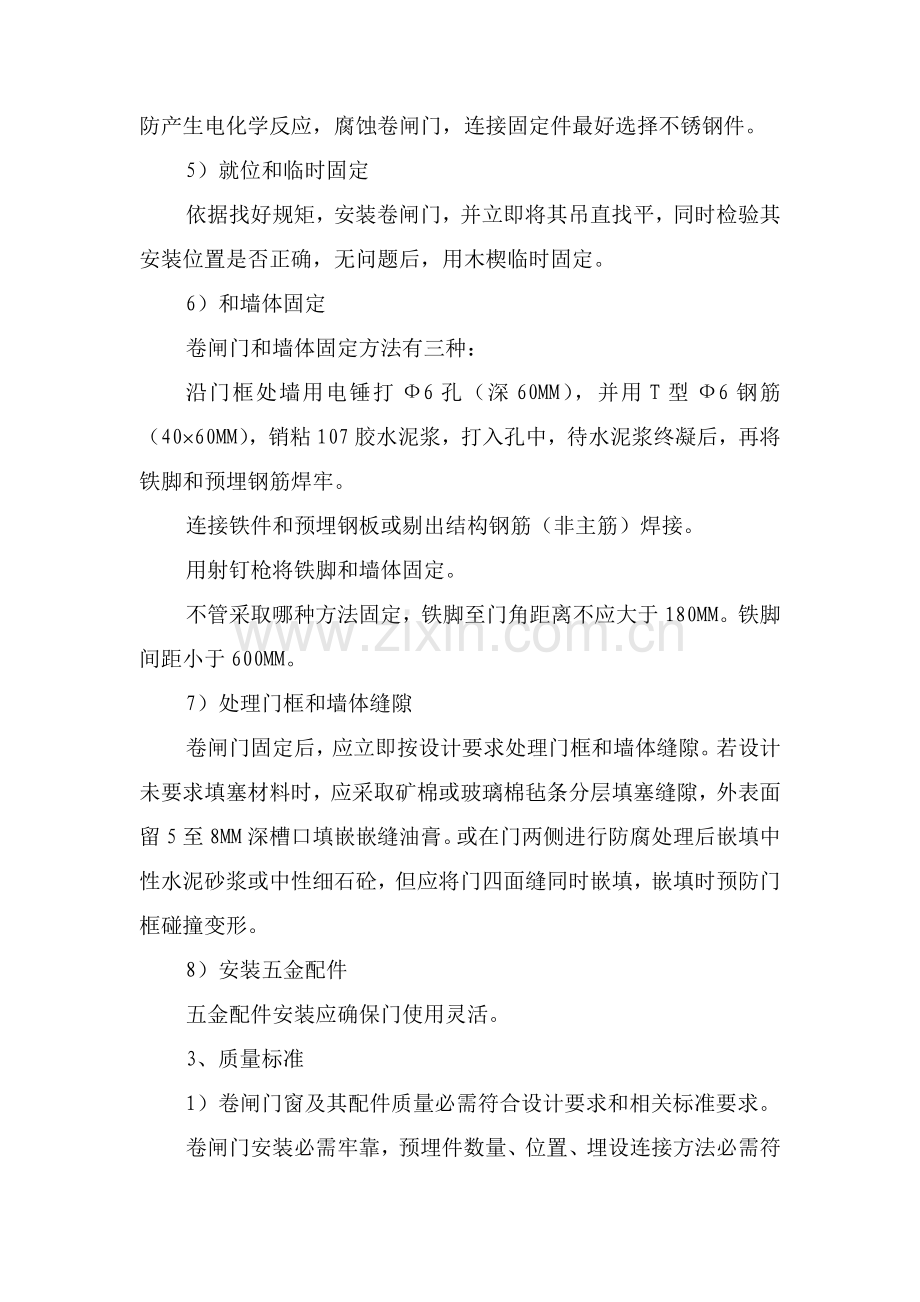

卷闸门安装时若采取连接铁件进行固定时，应进行防腐处理，预防产生电化学反应，腐蚀卷闸门，连接固定件最好选择不锈钢件。
5）就位和临时固定
依据找好规矩，安装卷闸门，并立即将其吊直找平，同时检验其安装位置是否正确，无问题后，用木楔临时固定。
6）和墙体固定
卷闸门和墙体固定方法有三种：
沿门框处墙用电锤打Ф6孔（深60MM），并用T型Ф6钢筋（40´60MM），销粘107胶水泥浆，打入孔中，待水泥浆终凝后，再将铁脚和预埋钢筋焊牢。
连接铁件和预埋钢板或剔出结构钢筋（非主筋）焊接。
用射钉枪将铁脚和墙体固定。
不管采取哪种方法固定，铁脚至门角距离不应大于180MM。铁脚间距小于600MM。
7）处理门框和墙体缝隙
卷闸门固定后，应立即按设计要求处理门框和墙体缝隙。若设计未要求填塞材料时，应采取矿棉或玻璃棉毡条分层填塞缝隙，外表面留5至8MM深槽口填嵌嵌缝油膏。或在门两侧进行防腐处理后嵌填中性水泥砂浆或中性细石砼，但应将门四面缝同时嵌填，嵌填时预防门框碰撞变形。
8）安装五金配件
五金配件安装应确保门使用灵活。
3、质量标准
1）卷闸门窗及其配件质量必需符合设计要求和相关标准要求。
卷闸门安装必需牢靠，预埋件数量、位置、埋设连接方法必需符合设计。
卷闸门门框和非不锈钢紧固件接触面之间必需做防腐处理，严禁用水泥砂浆作门框和墙体之间填塞材料。
2）基础项目
卷闸门安装符合以下要求：
卷闸门关闭严密，间隙均匀，扇和框搭接量应符合设计要求。
卷闸门附件齐全，安装位置正确、牢靠、灵活适用，达成各自功效，端正美观。
卷闸门门框和墙体间缝隙填嵌饱满密实，表面平整、光滑、无裂缝、填塞材料、方法符合设计要求。
卷闸门表面洁净，无划痕、碰伤，无锈蚀；涂胶表面光滑、平整，厚度均匀，无气孔。
3）许可偏差项目：门框两对角长度差£2MM，3；门框（含拼樘料）正、侧垂直度，窗扇和框搭接宽度差10；同樘门相邻扇横端角度差2；门框（含拼樘料）水平度1.5；门横框标高5；门开启标高符合设计标高，门扇和框或相邻扇立边平行度。

江 西 鑫 川 置 业 有 限 公 司

金 城 国 际 工 程 一 期

卷

闸

门

施

工

方

案

江西龙胜（集团）建设

施工组织设计（方案）报审表

工程名称：金城国际一期 编号：
致: 江西省恒信建设工程监理咨询：（监理单位）
我方已依据施工协议相关要求完成了 金城国际一期 卷闸门工程施工方案编制，并经我单位上级技术责任人审查同意，请给予审查。
附件: 1、卷闸门施工方案

承包单位(章)
项目经理
日 期
专业监理工程师审查意见:

专业监理工程师
日 期
总监理工程师审查意见:

项目监理机构
总监理工程师
日 期
