深圳明进康GPS报站器使用阐明书
（V3.10版）

深圳明进康电子有限公司
Shenzhen mjk-tech Technology Co.，Ltd.

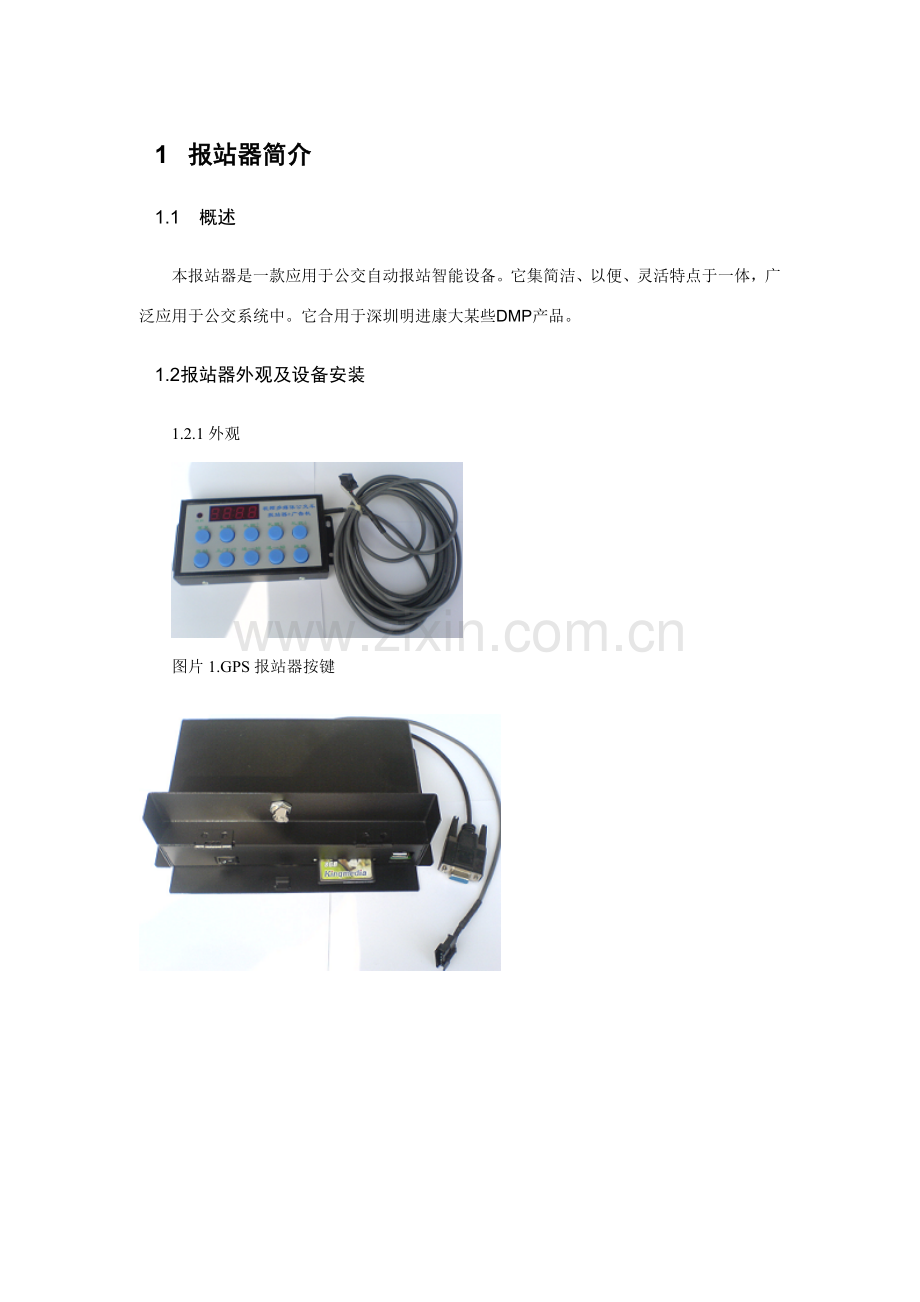

1 报站器简介
1.1 概述
本报站器是一款应用于公交自动报站智能设备。它集简洁、以便、灵活特点于一体，广泛应用于公交系统中。它合用于深圳明进康大某些DMP产品。
1.2报站器外观及设备安装
1.2.1外观

图片1.GPS报站器按键

图片2. GPS报站器主机
图片3.GPS天线

1.2.2连接与安装办法

图片4.GPS模块与系统连接图
2 报站器有关软件用法
报站器系统软件由三某些构成：
l 设备端软件，需支持报站功能。
l 配备文献编辑（客户自己做报站文献）；
l 录音文献格式转换工具（客户可以自己制作）。
3 报站器操作
3.1 报站数据导入
复制报站文献有两种办法：
1) 用PC机直接拷贝到将CF卡报站器配备文献拷入CF卡中。
2) 通过播放器USB接口将CFG报站配备文献添加到本机CF卡中。
3.2 报站器软件运营
l 报站模式：
a) 自动报站：是指车辆行驶到公交站台依照自己已经要采集到GPS数据进行自动报站。
b) 手动报站：是指车辆行驶到公交站台需人为按下报站器上 键实现报站。
3.3 报站器按键阐明
此报站器总共有10个按钮、1个批示遥控接受和一种显示屏幕。

【正常报站模式】：
LED显示信息：
第一种LED 8 显示： 线路信息
第二个LED 8 显示： 线路上下行
第三和第四个LED 8 显示：编号站台信息，最多显示支持 99个站台信息
a) 按“ (重复)”键，重复播报上次内容。
如：上次播报是“车辆起步，请坐稳扶好，注意安全，下一站…”，按一下此键，重复播报这条语音。显示屏上显示当前播报内容名。
b) 按“礼貌1”，报站器将播报设定好1条服务用语。如没有服务用语，不播报。显示屏上显示播报服务用语名。
c) 按“礼貌2”，报站器将播报设定好2条服务用语。如没有服务用语，不播报。显示屏上显示播报服务用语名。
d) 按“礼貌3”，报站器将播报设定好3条服务用语。如没有服务用语，不播报。显示屏上显示播报服务用语名。
e) 按“礼貌4”，报站器将播报设定好4条服务用语。如没有服务用语，不播报。显示屏上显示播报服务用语名。
f) 按“(报站)”键，报当前站点内容。
如：“车辆起步，请坐稳扶好，注意安全，下一站…”，“…到了，下车请准备”。显示屏上显示当前站点名。
g) 按“(上/下行)”键，批示第二个发光二极管相应位为“T”报上行配备好站点内容，批示第二个发光二极管相应位为”F”报下行配备好站点内容。
h) 按“(进一站)”键，报当前站点内容。
如：“上行第2站到了，下一站是上行第3站了…”，“…到了，下车请准备”。显示屏上显示当前站点名。
i) 按“(退一站)”键，报当前站点内容。
如：“上行第3站到了，退到下一站是上行第2站了…”，“…到了，下车请准备”。显示屏上显示当前站点名。
j) 按“(线路)”键，是指可以做6条线路。
3.4 GPS数据采集办法
关于最新GPS6461方案报站器抓坐标环节

1、 机器上电之前把预先配备做好报站器文献CF卡插入机器中，确认CF卡中没有GPS.TXT；

2、 上电工作GPS信号稳定（LED第一种 “1”稳定显示不闪烁即GPS信号有效），

3、 在GPS信号稳定后，按DISPLAY键 进入GPS坐标学习模式（后三位LED闪烁，即已经进入坐标学习模式）

4、 汽车开始从第一站运营抓坐标，汽车运营到要报站公交车站台时，按下“报站”键，此时汽车开始报第一种站文献，同步把GPS坐标值自动写入CF卡中，会自动生产GPS.TXT坐标文献；
5、 第一种坐标学习好了，继续重复动作学习第二个坐标，到上行最后一种坐标时，会自动切换到下行第一种站， 继续按下“报站”键，学习完下行坐标值；
6、 学习完坐标值后，机器会在CF卡中生产一种完整GPS.txt文献；
7、 学习完坐标值后，本机重上电就可以实现自动报站了，同步GPS.TXT拷贝出来，可以给其他机器用了；
8．一条公交线路只需精确采点一次，其他车辆可共用同一配备文献：把GPS.TXT复制到其他车辆即可。

3.5 GPS数据采集办法
关于最新GPS MJK6430方案报站器抓坐标环节

8、 机器上电之前把预先配备做好报站器文献CF卡插入机器中，确认CF卡中没有GPS.TXT；

9、 上电工作GPS信号稳定（LED第一种 “1”稳定显示不闪烁即GPS信号有效），

10、 在GPS信号稳定后，持续按四次“礼貌4”键 进入GPS坐标学习模式（后三位LED闪烁，即已经进入坐标学习模式）

11、 汽车开始从第一站运营抓坐标，汽车运营到要报站公交车站台时，按下“线路”键，此时汽车开始报第一种站文献，同步把GPS坐标值自动写入CF卡中，会自动生产GPS.TXT坐标文献；
12、 第一种坐标学习好了，继续重复动作学习第二个坐标，到上行最后一种坐标时，会自动切换到下行第一种站， 继续按下“线路”键，学习完下行坐标值；
13、 学习完坐标值后，机器会在CF卡中生产一种完整GPS.txt文献；
14、 学习完坐标值后，本机重上电就可以实现自动报站了，同步GPS.TXT拷贝出来，可以给其他机器用了；
8．一条公交线路只需精确采点一次，其他车辆可共用同一配备文献：把reportstation.cfg复制到其他车辆即可。
15、

普通行使状态下，汽车行驶到离站台20～30米按下线路键（学习状态）采集进站GPS数据，汽车驶出站台20～30米按下线路键（学习状态）采集出站GPS数据。
为了保证采点精确性，采点完毕后，需实际运营来验证。

3.5、MPG4多媒体公交巴士报站器文献命名规则：
3.5.1、广告文献： 以01a_XXX形式命名,前两位为广告播放序号,序号递增
如:01a_可乐.avi，02a_TV.avi.....
3.5.2、线路上行报站文献： 以01b_XXX形式命名,前两位为进站序号,序号递增
如:01b_北京站.avi，02b_中山站.avi.....
3.5.3、线路下行报站文献：以01c_XXX形式命名,前两位为出站站序号,序号递增
如:01c_北京站.avi，02c_中山站.avi.....
3.5.4、礼貌用语文献：以01d_XXX形式命名,前两位为礼貌用语序号,序号递增
如:01d_请座稳.avi，02d_不吐痰.avi....
3.6、关于文献存储位置：
3.6.1在CF卡跟目录下依照线路多少可以创立line1,line2,...line6,文献夹，hello文献夹
线路1文献放在'line1'目录下面
线路2文献放在'line2'目录下面
线路3文献放在'line3'目录下面.....
礼貌文献放在'hello'目录下面
3.6.2、广告播放文献直接存储在CF根目录下面,

方案二：MJK6430广告机
（机型MJK6430CF+SD+U盘OTG速度1.1）

规格参数：
电源输入：+9V-+15V 工作电流： 12V时，电流：150-180MA
功耗： 1.5W 视频输出；CVBS，VGA ，YPPR
音频输出：左右声道 支持文献格式：JPG，MP3，MPG1/2/4，AVI，DIVX
播放板接口：两个记忆卡槽（GF/SD）
U盘接口，
视频+声音
VGA接口
红外线接受器
12V电源输入接口
工作温度：-10℃~60℃
播放板物理尺寸：116(长)*73(宽)*15(高)mm

技术参数：
· 支持清晰度：720P/1080I
· 电视编码制式：NTSC/PAL/自动
· 视频输出：A/V、YUV、VGA 、S-VIDEO
· 视频：支持格式： MPEG1(VCD)、MPEG2(DVD)、MPEG4、DivX、ASP 、WMV、AVI
· 音频：支持格式： PCM编码、MP3/WMA/AAC
· 图片：支持格式： JPG

· OSD语言：中文、英文（或多国语言）
· 文字：单双排字幕、整屏滚动字幕
· 存储介质：CF卡/SD卡/U盘
· 背景音乐支持：支持
· 数据接口： RS-232C (选配)、USB2.0接口 (选配)

功能详细阐明：
1.开机自动循环播放（当插槽里有卡时,CF,SD,U盘）,CF卡可以播放，SD卡（自动推弹性）可以播放，U盘播放（客户可以自选），U盘可以拷贝到CF卡里，也可以拷贝到SD卡里（功能客户可选），USB拷贝速度是：2.0。（USB拷贝可以设立密码拷贝，功能客户可选），CF卡与SD卡播放可以循环播放（就是说CF卡播放完了接着播放SD卡里节目，SD卡里节目播放完了接着播放CF卡（客户可选功能）。
2.支持文献格式：JPG，MP3，MPG1/2/4，AVI，DIVX
3.支持复合视频（CVBS） 或 VGA 输出,支持2/5.1声道输出和数字音量调节
4.有超强定期功能，每天最多可设立5段定期，一星期7天，每天24小时无需人员管理。（合用于楼宇广告机）
5.支持播放列表功能，每天可设立播放指定文献
6.支持永久性断点记忆功能（合用于车载广告机）
7.支持万年历功能、支持角标显示功能（新建ad_20.bmp放在cf卡根目录下，20表达挂角时间，注意：1,bmp必要是16色、2,长度不不不大于160个像素,高度不不不大于90个像素）
8.支持OTG功能，卡与卡之间互相拷贝节目
9. 具备文献改名，移动，删除，建立目录功能
10.支持流水字模功能，只须把流水字模文本直接储存在卡里面即可
11. 支持生成日记文献功能、支持闹铃功能（在cf卡中新建目录，目录名为alarm,将闹铃mp3节目放在该文献夹下，mp3文献名指名时间，例如：09%20.mp3，表达9点20分时候插播这个mp3，14%00.mp3，表达下午2点钟插播这个mp3。小时和分钟之间用百分号隔开。每天支持5个闹钟）
12.支持播放图片背景音乐功能(在播放图片时按10+键,背景音乐MP3将自动按顺序播放,按0键表达选取播放图片模式,按1键表达选取图片播放速度)
13.支持软件即时升级

遥控按键阐明：
POWER 電源键
▲ ▼ 方向键，在菜單項 上，下，左，右移動選擇文献。
下一曲功能
上一曲功能
为停止键
为播放键
为确认键
VOL-,VOL+ 为音量加减功能
如下功能按键均在停止状态下操作：
VGA 为CVBS 和 VGA之间切换
DISPLAY 为属性菜单键，在这个菜单键里可以选取OSD菜单语言（中文，英文），视频输出格式（NTSC，PAL制），音频输出形式等某些参数设立
10+ 键为时间，定期，播放列表，断电记忆等功能设立键
A-B 为选取播放CF卡，SD卡，U盘 文献按键
SETUP 为文献 拷贝，移动，重命名，删除，新建文献夹等功能按键
USB 为版本信息键,播放状态按USB键可以看到版本信息号。
MUTE 静音键

遥控尺寸：85*51mm
MJK6461有3种自动拷贝模式，它们分别是：

a.在U盘中新建文本文献copy0.txt，表达将U盘中所有文献都拷贝到CF中，如果CF卡中有相似文献名，则将之覆盖。

b.在U盘中新建文本文献copy1.txt，表达将U盘中所有文献都拷贝到CF中，如果CF卡中有相似文献名，则不覆盖该文献。

c.在U盘中新建文本文献copy2.txt，表达先将CF中所有文献删除到，将U盘中所有文献都拷贝到CF中。
详细功能操作阐明
1、当在停止状态按下功能键“10+”键时，屏幕将浮现如下界面：

这个界面为功能设立主界面，用于选取功能选项。
第一项为当前时间设立

第二项为定期开关机时间设立
每天支持五组开关机时段，每行表达一组开关机时段，
第一列表达此组时间与否使用，on表达用，Off表达不用，
第二列表达此组时间开机时间小时值
第三列表达此组时间开机时间分钟值
第四列表达此组时间关机时间小时值
第五列表达此组时间关机时间分钟值

下面设立表达每天8：30-----12：10和13：0---17：30分开机，别的时间关机，

第三项为星期开关机设立
下面设立表达星期天不开机，其她六天正常播放

第四项为视频调节设立
这项功能重要用于对不同屏色泽进行匹配，对比度，颜色，和灰度缺省值都为16，而亮度缺省值为8，顾客可以依照自己屏特性进行恰当调节

第五项为开机密码设立，如果打开此项功能，则在每次换卡（节目）时，必须输入密码才可以播放，

第六项为播放列表设立，播放列表分两种方式：菜单方式，文本方式。客户可依照自己实际需求进行选取。

菜单方式：1，进入功能选取--》播放列表--》选取星期一至星期天播放内容。
2，进入功能选取--》杂项--》使用播放列表调节到ON。

长处：操作简朴，不用此外建立文本文献。缺陷：仅一种星期播放列表，不能实现一种月列表；
文本方式：1，建立day.txt,week.txt或者month.txt。
如果客户每天都想播放内容同样，则建立day.txt；
如果客户需要建立一种星期播放列表，则建立week.txt；
如果客户需要建立一种月播放列表，则建立month.txt。
2，进入功能选取--》杂项--》使用播放列表调节到OFF。

内容：
day.txt

[01a]
[02a]
[危险动物 墙纸]
[雪松]
[tiger]

标注：文献名不带后缀。且用‘[’和‘]’把文献名进行包括。

week.txt和month.txt

01!
[01a]
[02a]
[危险动物 墙纸]
[雪松]
[tiger]

02!
[01a]
[02a]
[危险动物 墙纸]
[01a]
[02a]
[雪松]
[01a]
[tiger]

03!
[01a]
[02a]
[危险动物 墙纸]
[雪松]
[tiger]
...............

标注：文献名不带后缀。且用‘[’和‘]’把文献名进行包括。week.txt依次类推一共有7项，month.txt依次类推一共有31项。每天开头
用两位数字+感叹号表达。

长处：操作以便简朴。缺陷：需建立文本文献。

第七项为杂项设立，用于选取与否开机自动播放Mp3+图片（实现数码相框功能），或者使用前面第六项所设立播放列表功能，或者使用断电记忆功能（车载播放器，频繁断电，节目可续播，而不从头开始播放）或者生成日记文献（考入电脑即可以看到每天播放文献时间信息及次数）。（详见图）

2、关于OTG，重命名等功能阐明：
1.只能由U盘或SD卡文献拷贝到CF卡里面。
2. 具备拷贝，移动，删除，重命名，新建文献夹，属性等功能。
OTG操作阐明：
有3种自动拷贝模式，它们分别是：

在U盘中新建文本文献copy0.txt，表达将U盘中所有文献都拷贝到CF中，如果CF卡中有相似文献名，
则将之覆盖。

在U盘中新建文本文献copy1.txt，表达将U盘中所有文献都拷贝到CF中，如果CF卡中有相似文献名，
则不覆盖该文献。

在U盘中新建文本文献copy2.txt，表达先将CF中所有文献删除到，将U盘中所有文献都拷贝到CF中。

A,按停止键，使主板处在停播状态。
B,按A-B键，屏幕左上角浮现CF CARD，SD CARD，USB DVE 1三个选项，选中USB DVE 1 里面所需要拷贝到SD CARD 或CF CARD文献，按“SETUP”键进入拷贝选项，选取拷贝一项，按拟定键即可。
重命名阐明：
A， 选中需要重命名文献，按“SETUP”键，选取 重命名 一项进入重命名菜单，（注意：只能命英文名）
B，上，下，左，右键选取字母，命好名按“停止”键退出。

3、停止状态下按A-B键，可选取播放CF卡，SD卡，U盘里面文献。

4、按遥控 DISPLAY 键进入参数属性设立菜单

视频设定： 可选取辨别： 推荐通惯用：VGA高清模式选取：720P，YPPR色差模式选取：720P
AV标清模式请选取：SD PROGRESSIVE （标清逐行）
AV标清模式请选取：SD INTERLACE （标清隔行）
普通不建议采用：1080I （高清隔行）

5、流水字幕功能：
在cf中新建一文本文献,该文献内容为流水字内容。例如0ad_10.txt,
最前面0表达0号字体(小字体),ad为广告标志,下划线背面10表达流水字之间间隔时间。字体大小分三种:0号(小字体),1号(中字体),2号(大字体)。
流水字菜单阐明：
1．位置1是指流水字在屏下方显示流水节目。位置2是指流水字在屏上方显示流水节目（客户可按自己实际需求重新自选）。
2．大小1-3是指1是大号字，2是中号字，3是小号字（客户可按自己实际需求重新自选）。
3．速度是流水字跑速度（客户可按自己实际需求重新自选）。
4．前景颜色是框底色颜色。
5．背景颜色是指流水字颜色。
关于字幕速度可调功能阐明：
1 字幕显示字体大小和位置及速度，显示时间间隔均通过文献字幕文献名进行设立；
2 显示字体大小和位置由一位数字进行设立，取值为0-5，分别相应上，下两个位置上0-2号字体；
3 字幕速度快慢由一位数字进行设立，取值0-9，数值越大，速度越快；
4 字幕文献名称有三种格式，无论哪种格式，AD背面数值被用来设定播放时间间隔
 ADxxx.TXT
        采用缺省字体大小和速度进行显示，缺省字体大小和速度分别为1，5。
 XADXXX.TXT
        设定字体大小和位置，速度仍为缺省5。
 XXADXXX.TXT
        第一种数字设定速度，第二个数字设定字体大小和位置。（0-2字体在下方）,（3-5字体在上方,字体大小相相应0-2）
举例：
AD10.TXT： 缺省字体大小（1）和速度（5），显示时间间隔为10秒
1AD10.TXT： 屏幕下方，字体大小为中（1）号，缺省速度（5），显示时间间隔为10秒（实际和上面设定是同样。）
4AD20.TXT： 屏幕上方，字体大小为中（1）号，缺省速度（5），现实时间间隔为20秒
74AD20.TXT： 屏幕上方，字体大小为中（1）号，速度为（7），现实时间间隔为20秒

建议:1,如果该播放器用于楼宇,建议用0号;如果是车载用,建议用2号字体.一号字体由于是同一种字库点阵(24*24)放大了1.5倍,因此运算量较大,如果客户用来播高码流dvd，也许会影响播放效果。 2,流水字内容中尽量不要有回车等字符。
6、从软件（2.20）版支持插播功能，详细操作如下：
在根目录下建目录ad_40,里面存储要插播广告文献，其中40含义是每40秒插播一次，并且该值一定要不不大于10秒，正在插播时不响应任何按键操作。

7、从软件版支持日记文献功能。
即该播放板可以记录在何年何月何日多少小时多少分钟多少秒播放了什么文献，精准到秒，该功能通过设立菜单里面杂项设立，将生成日记文献设为ON即可，系统将在CF里面生成Log.txt日子文献。
8、从软件版支持挂角广告功能，便于客户宣传商标，挂角广告等。。。
在根目录下新建AD_30.bmp图片文献，该bmp文献一定需要是16色，并且长不能超过160个像素，宽不能超过90个像素。文献名背面30表达30秒浮现一次，
浮现时间也是30秒。
9、从软件版支持定期闹铃功能。
详细操作如下：
在根目录下面alarm目录，里面存储定期闹铃文献，例如09%00.MP3，表达上午9点插播该文献，15%30.mp3表达下午3点半插播该文献，小时和分钟之间用百分号%隔开。最多支持5个定期闹铃文献。
10、从软件版支持mp3+photo。
操作：播放图片时候，按10+键进入mp3+photo模式打开ON状态。
在这种模式下，按快进1进行转换时间切换，按快退0进行图片模式选取。
支持2秒，5秒，10秒，15秒，20秒，25秒，30秒图片间隔，
支持13种图片刷新模式。

11、关于银行广告机用法阐明（功能可选）。
鉴于咱们不少做银行大厅广告客户需求日趋一致，我司特专门为其作了某些功能，即
A,根目录下放广告商节目。根目录下面放目录名为AD目录，银行节目例如基金行情，汇率等等节目放在里面。
B，当银行方面想更新AD目录下面东西时候，直接插入U盘或者SD卡，将AD目录下东西覆盖掉，而根目录下广告商节目不变。
C,播放时按照广告商节目和银行节目依次播放，即广告商1—〉银行1—〉广告商2—〉银行2—〉。。。。
D,当需要更换AD目录下节目时，在U盘（或SD卡）中建立AD目录，可播放节目放在里面，，为防止某些人恶意更新，还要在U盘中建立一种autocopy.txt文档，该文档内容是all copy，如果有这个文档才将CF内容用u盘内容覆盖掉。
E，所有节目内容放在CF根目录下，播放内容放在index.txt文档中，1号到31号节目播放顺序和文献名放在index.txt中，如果没有或者index.txt里面指定文献名和CF中文献不一致，则不进行播放。index.txt文献无论多大都支持。格式如下：
1:实验(1).avi;NH0719A010(1).avi;实验(1).avi
2:实验(1).avi;NH0719A010(1).avi;实验(1).avi
3:实验(1).avi;NH0719A010(1).avi;实验(1).avi
………….
…………
29:实验(1).avi;NH0719A010(1).avi;实验(1).avi
30:实验(1).avi;NH0719A010(1).avi;实验(1).avi
31:实验(1).avi;NH0719A010(1).avi;实验(1).avi

12、关于用串口控制阐明(功能可选)。
为满足客户差别化需求和二次开发需求，我公司特地预留了串口以供选取，其通讯基本格式为：
Header+type+Len+data+checksum

Header固定为0x24，type为类型，len为数据长度，data为详细数据，checksum为校验和。
Type为0x01表达控制指令，
例如：
24 01 01 0f 88 表达停止播放，
24 01 01 07 88 表达开始播放
24 01 01 02 88 表达音量增
24 01 01 03 88 表达音量减
其中数据为遥控器键值
Type为0x03为控制流水字，
例如：
24 03 08 c9 ee db da d6 d0 b9 fa 88
字符‘深圳中华人民共和国’作为流水字在屏幕下方滚动。
24 03 12 c9 ee db da c3 f7 bd f8 bf b5 b5 e7 d7 d3 b9 ab cb be 88
字符‘深圳明进康电子公司’作为流水字在屏幕下方滚动。

请注意：请在录音报站节目时候最背面延长录音时间3-4秒，这样也许播放效果更好！
