模块检查井综合项目施工专项方案.doc

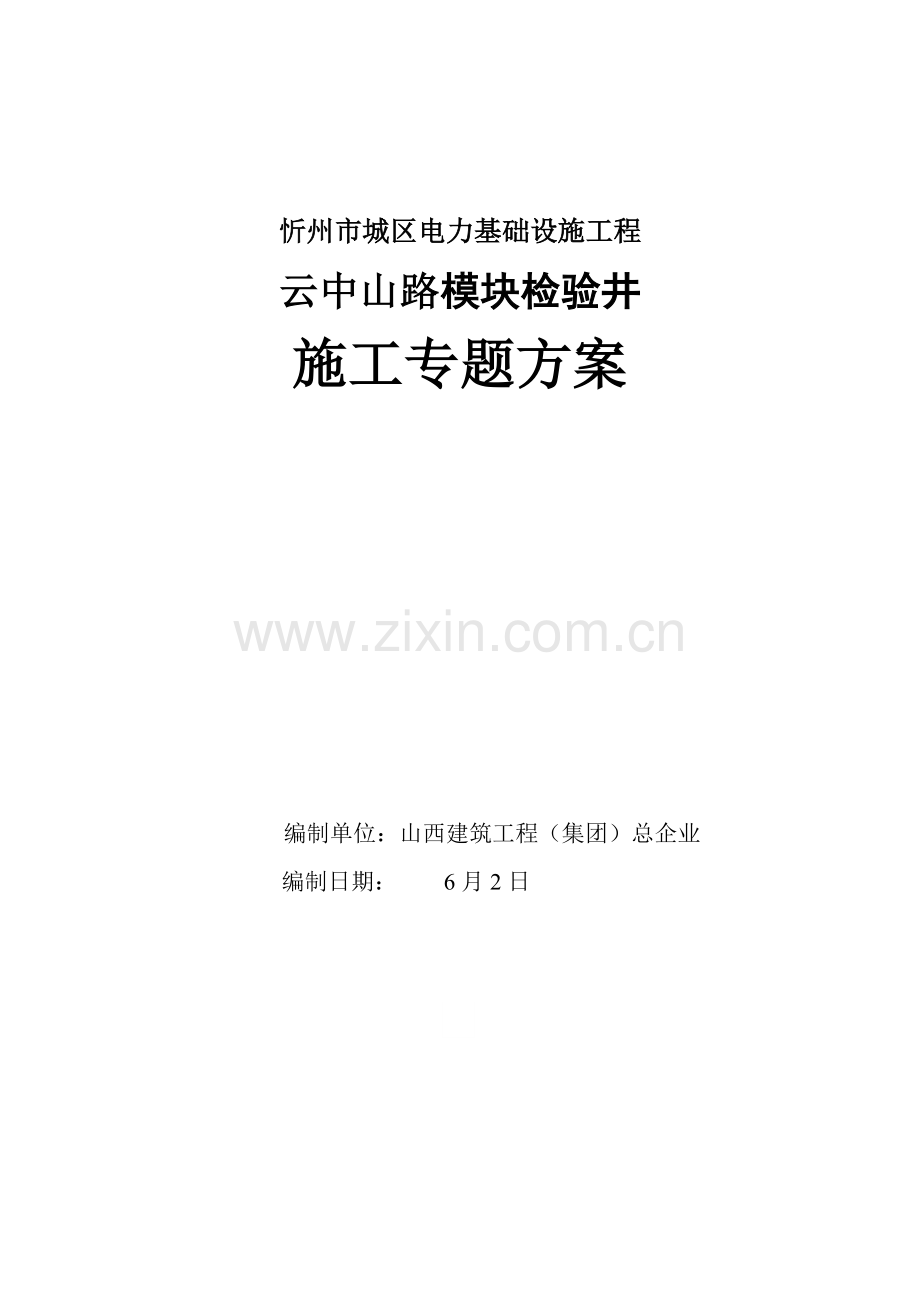

忻州市城区电力基础设施工程
云中山路模块检验井
施工专题方案

编制单位：山西建筑工程（集团）总企业
编制日期： 6月2日

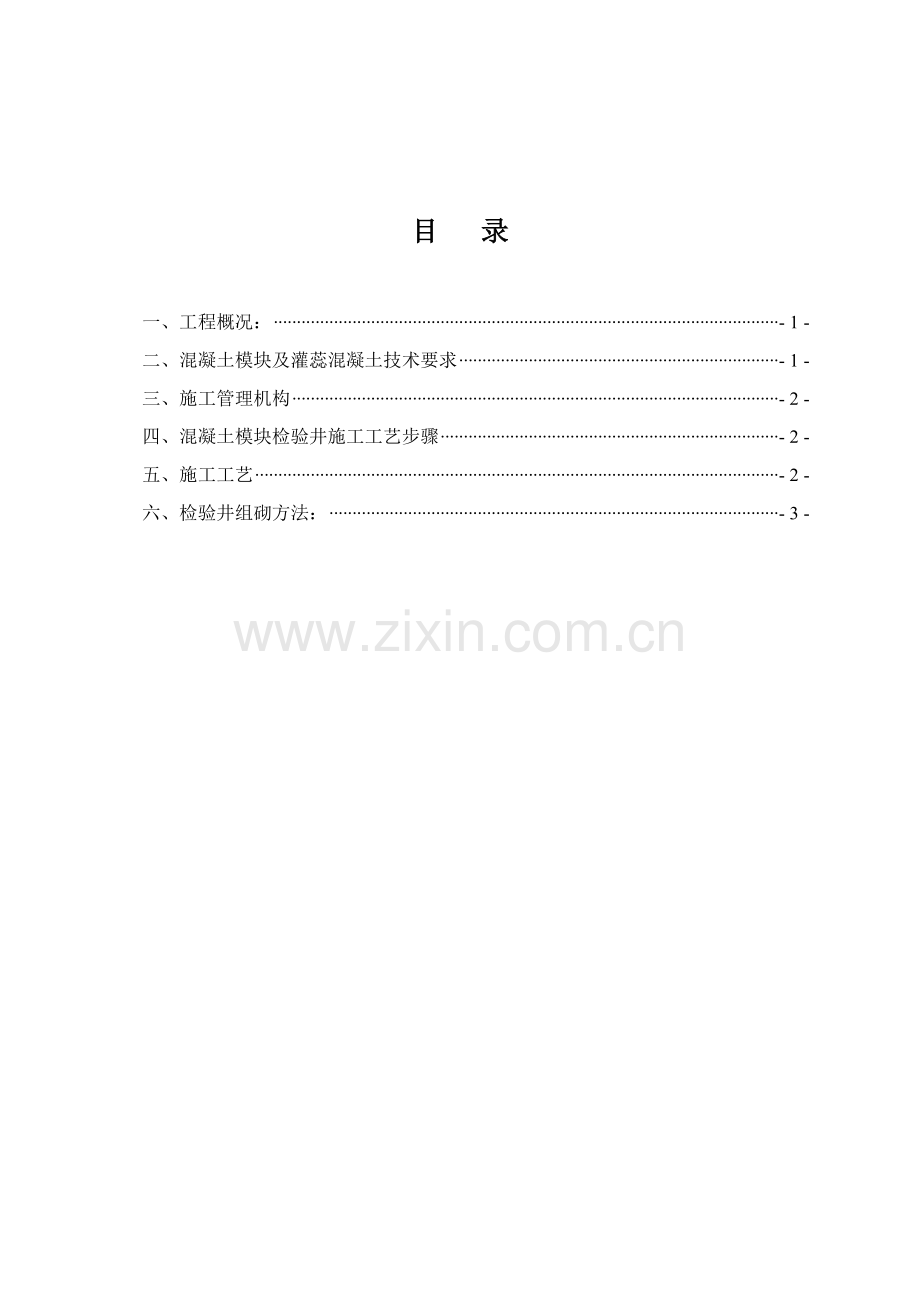

目 录

一、工程概况： - 1 -
二、混凝土模块及灌蕊混凝土技术要求 - 1 -
三、施工管理机构 - 2 -
四、混凝土模块检验井施工工艺步骤 - 2 -
五、施工工艺 - 2 -
六、检验井组砌方法： - 3 -

忻州市城区市政电力管线工程
模块检验井施工专题方案

一、工程概况：
忻州市城区市政电力基础设施管线工程，属于忻州市城区建设“7451”工程一部分，共有线路9条，为新建城市电力管线工程土建部分，其中云中山北路在忻州市北部，东西贯通，东起云中山路，西至芦芽山路，新建道路路径长4500米。本期结合该路段道路新建，将道路两侧高压及低压架空线路入地缆化新建电力管路，其中：人行道下设置12+2回砼包封海泡石排管，12+2回过路砼包封热浸塑钢管排管，8+1回过路砼包封热浸塑钢管排管17段，人行道至绿化带环网柜基础12+1回砼包封海泡石排管，设置直线检验井67座，十字检验井37座，设置二联式环网柜基础7座，三联式环网柜基础7座。
模块检验井基础结构：底板为钢筋混凝土留集水坑，检验井墙壁为混凝土模块砌筑并用C25混凝土灌蕊，顶板为钢筋混凝土留检验孔。
和检验井相通有12回泡石管或浸塑钢筋管。
二、混凝土模块及灌蕊混凝土技术要求
1．选择配套模块。混凝土模块要立即备料，模块进入施工现场必需提供产品合格证，标明生产厂家、模块强度等级、型号、批次和生产日期等。
2．井壁墙体模块安装前先做基础垫层。基础应该坐落在土质良好土层上，C15素混凝土做垫层。接人支管超挖部分采取级配砂石或素混凝土基础。
灌注砼水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25，塌落度控制在80～100mm即可。
三、施工管理机构
项目经理：张建强 全方面负责混凝土模块检验井施工。
生产经理：张太红 负责生产组织工作。
技术责任人：郑康杰 负责混凝土模块检验井技术准备工作、组砌排列、试验工作、确定施工工艺并进行技术交底。
材料责任人：庞长伟 负责模块检验井材料采购及质量把关。
四、混凝土模块检验井施工工艺步骤
准备工作→混凝土垫层→井室砌筑→灌孔→电缆支架安装→盖板安装→井筒砌筑→井圈及井盖安装。
五、施工工艺
1．放线。矩形井以两节管预留问距中心按设计尺寸向四边放线。为预防塌方，放线时，要随时跟踪放坡大小，同时要依据图纸控制好检验井标高。
2．砌筑。首层混凝土模块应按设计图纸要求定位，依据检验井尺寸正确摆放模块。矩形井依据标准块、转角块尺寸来决定每层块砌块排放数量，本工程矩形9O。模块检组砌参考图集。当连接接入管时，模块可用切割机切割，切割后连接缝应控制在10—15mm，。凹凸槽口衔接牢靠。当砌筑3～4层时，应备好模板，紧锢器将模块周围收紧，预防模块移位。同时随砌随复核井室尺寸。砌筑质量标准和砖砌体相同。
3．灌孔。砼灌芯前应将杂物及落灰清理洁净，墙体做必需支撑加固。分次灌注时，应灌至灌注最上层砌块2/3，剩下(300—500mm)捣固，但两个灌层灌注间隔时间不得超出下层砼冷凝时间。芯浇灌最好连续，确保砼连续性和整体粘结性。灌孔时砼灌注量应达成计算需用量，质量检验时，用小锤敲击砌体，应无异常无空洞，必需时应凿开异常声响处模块，进行灌孔砼质量检验。
4．安装盖板、井圈、井盖。检验井砌筑或安装至要求高程后，应立即浇筑或安装盖板、井圈，盖好井盖。检验井施工完成后，应加强养护，混凝土及砂浆未达成设计强度前不得进行回填。
六、检验井组砌方法：
图一:直线检验井J1组砌方法

图二:十字检验井J2组砌方法

图中包含三个型号模块：40M、40LJ、40RJ。
