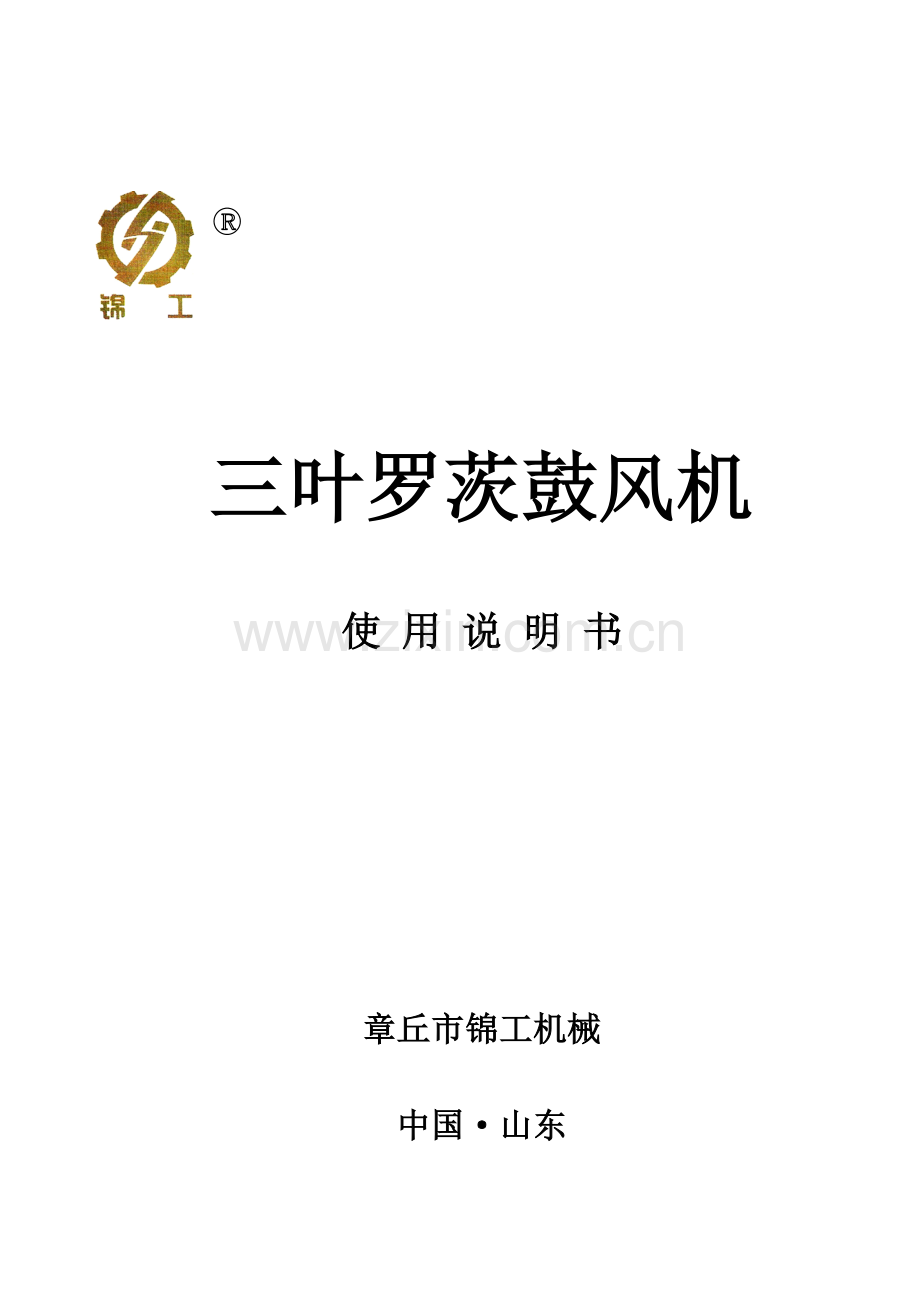

三叶罗茨鼓风机

使 用 说 明 书

章丘市锦工机械

中国·山东

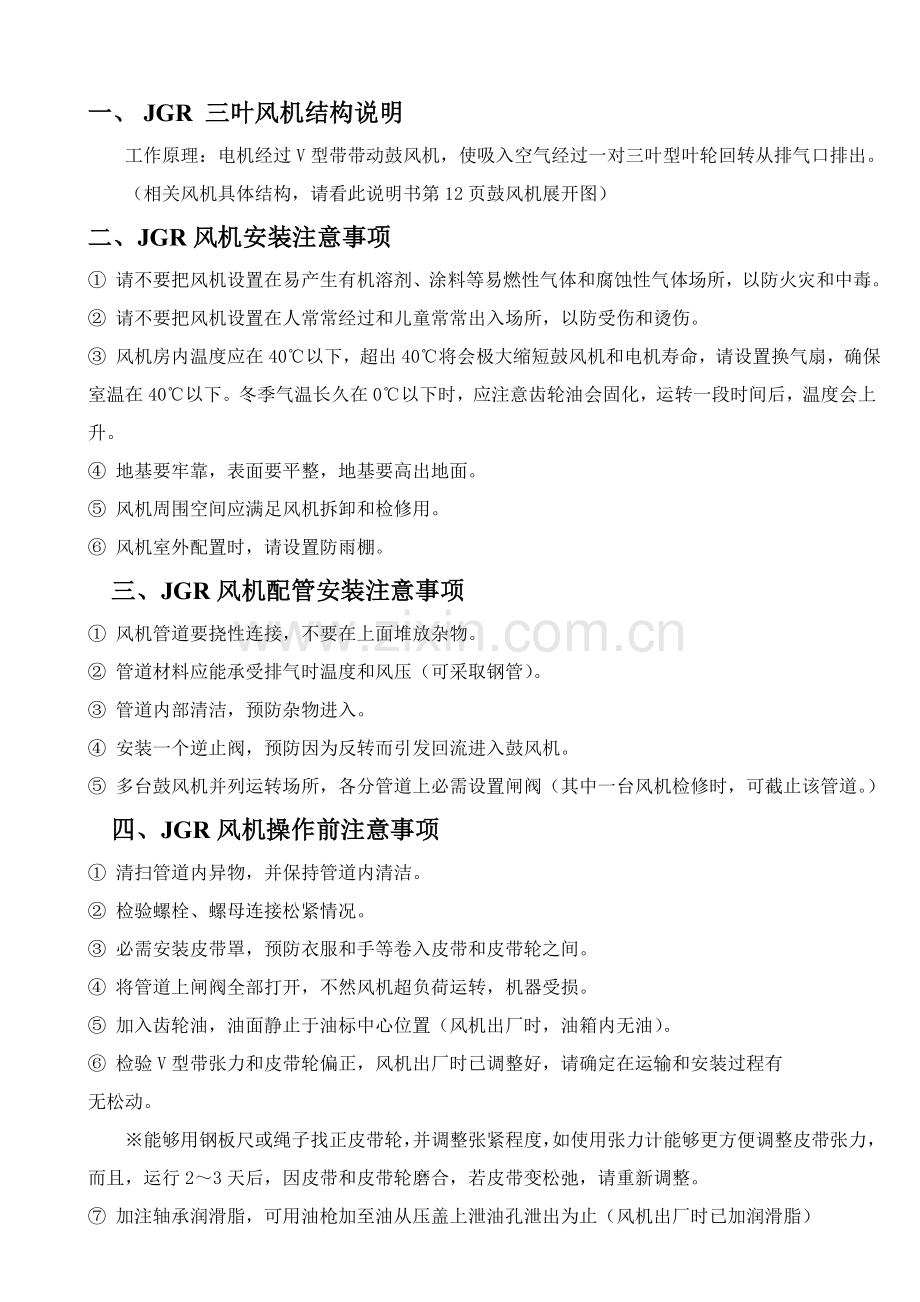

一、 JGR 三叶风机结构说明
工作原理：电机经过V型带带动鼓风机，使吸入空气经过一对三叶型叶轮回转从排气口排出。
（相关风机具体结构，请看此说明书第12页鼓风机展开图）
二、JGR风机安装注意事项
① 请不要把风机设置在易产生有机溶剂、涂料等易燃性气体和腐蚀性气体场所，以防火灾和中毒。
② 请不要把风机设置在人常常经过和儿童常常出入场所，以防受伤和烫伤。
③ 风机房内温度应在40℃以下，超出40℃将会极大缩短鼓风机和电机寿命，请设置换气扇，确保室温在40℃以下。冬季气温长久在0℃以下时，应注意齿轮油会固化，运转一段时间后，温度会上升。
④ 地基要牢靠，表面要平整，地基要高出地面。
⑤ 风机周围空间应满足风机拆卸和检修用。
⑥ 风机室外配置时，请设置防雨棚。
三、JGR风机配管安装注意事项
① 风机管道要挠性连接，不要在上面堆放杂物。
② 管道材料应能承受排气时温度和风压（可采取钢管）。
③ 管道内部清洁，预防杂物进入。
④ 安装一个逆止阀，预防因为反转而引发回流进入鼓风机。
⑤ 多台鼓风机并列运转场所，各分管道上必需设置闸阀（其中一台风机检修时，可截止该管道。）
四、JGR风机操作前注意事项
① 清扫管道内异物，并保持管道内清洁。
② 检验螺栓、螺母连接松紧情况。
③ 必需安装皮带罩，预防衣服和手等卷入皮带和皮带轮之间。
④ 将管道上闸阀全部打开，不然风机超负荷运转，机器受损。
⑤ 加入齿轮油，油面静止于油标中心位置（风机出厂时，油箱内无油）。
⑥ 检验V型带张力和皮带轮偏正，风机出厂时已调整好，请确定在运输和安装过程有
无松动。
※能够用钢板尺或绳子找正皮带轮，并调整张紧程度，如使用张力计能够更方便调整皮带张力，而且，运行2～3天后，因皮带和皮带轮磨合，若皮带变松弛，请重新调整。
⑦ 加注轴承润滑脂，可用油枪加至油从压盖上泄油孔泄出为止（风机出厂时已加润滑脂）
⑧ 检验电源电压和频率；检验电缆线连接；从皮带轮侧看主动轴回转方向为逆时针。
⑨ 用手盘动皮带轮，确定鼓风机转动无异常时，方可用电力开启。
五、JGR风机运转注意事项
① 运行早期因为润滑油粘滞而有噪音和电流过高情况，运行10～20分钟，可自行消失。
② 流量大小不能经过开关阀门来调整。
该风机是容积型压缩机，经过调整转速来改变流量和轴功率；关闭阀门，压力上升，风机超负荷运转，易被烧坏。故经过改变转速或增加溢流管道来调整流量。
③ 鼓风机应在要求压力范围内工作。超负荷运转风机受损，尤其是电机电流值要低于铭牌上额定值，不然电机寿命降低或烧损。
④ 压力表开关处于常闭状态，如需测定压力时，可将压力表开关打开。
⑤ 同一机型噪音也有差异，因为风机在机械室内位置及配管情况不一样会造成噪音差异。
六、JGR风机配管参考图

注：DCV型单向阀必需安装在水平管道上！
七、JGR风机保养和检修
※1保养和检修时必需切断电源。
2请不要私自分解、修理、改造本鼓风机，若风机出现故障，请和经销商联络，有专门维修人员进行修理。
保 养 ※ 检 修
保养/检修内容
周 期
备 注
日常
3个月
1年
3年

压力
▲

铭牌值以下
流量
▲

铭牌值10%以内
噪音
▲

无异常噪音
振动
▲

无异常振动
吸入温度
▲

40℃以下
电流
▲

电机铭牌值以下
电压
▲

电机铭牌值10%以内
皮带张力和皮带轮偏正
▲

齿轮油量
▲
▲

加至油标中心位置
清扫空气滤清器

▲

检验齿轮油

▲

补充或更换
检验轴承润滑脂

▲

补充或更换（JGR-H周期为半个月
更换V型带

▲

更换滤清器滤芯

▲

更换轴承

▲
拆卸时
更换垫片、油封

▲
拆卸时
检验更换齿轮

▲
拆卸时
※保养和检修应在生产中定时进行，依据实际情况此表能够进行合适修改
⑴润滑油※润滑脂牌号

润滑油牌号
润滑脂牌号
指定牌号
环境温度20℃以下用N68，20℃以上用N220中负荷工业齿轮油
ZL-3H合成锂基润滑脂
推荐牌号
N68N100N150中负荷工业齿轮油
ZL-3一般锂基润滑脂（必需是纯正）
注：1、最初运行时，齿轮油在使用30天后必需更换。
2、环境温度0℃以下时必需用N68齿轮油。

润滑油粘度及温度使用范围
⑵润滑油※润滑脂量
风机
型号
JGR-50（H）JGR-65（H）
JGR-80（H）、JGR-100（H）
JGR-125
JGR-125HB
JGR-150
JGR-175
JGR-150HB
JGR-200
JGR-200HB
JGR-250HB
润滑油
0.52L
0.78L
1.6L
1.6L/1.1L
2.1L
2.1L/1.6L
3.0L
3.0L/2.1L
10L/4.5L
润滑脂
10g/孔
15g/孔
23g/孔

30g/孔

45g/孔

注：※表中润滑油仅为参考，静止时油面在油标中心。
※有两个润滑脂加入口。
⑶吸入消音器检修
打开消音器外壳，露出滤芯，清理检验滤芯。

⑷V型带张力

⑸鼓风机和电机定中心
※如草图所表示，能够经过钢板尺或绳子进行测量。

八、SVR安全阀 使用说明
1、使用上注意事项
因为该安全阀应在低压力下工作，所以阀座和阀体接触面是经过精密加工，假如有异物附着在阀座周围，阀体工作时，异物就会被吸附到接触面上，由此形成泄漏。另外，请注意检验安全阀在搬运过程中是否受到冲击，这也是造成泄漏原因。
2、安全阀设定方法
※原理：当负荷超出安全阀设定压力时，安全阀开启，由此预防风机故障。
※设定方法：
① 开启风机
② 一边观察压力表，一边旋紧闸阀，使压力超出设定压力10%左右。
③ 松开锁定螺母，按逆时针方向旋　　　　　　
转调整螺杆，直至从安全阀排出
空气为止。
　④ 若在旋紧闸阀过程中，还未达成
设定压力，安全阀已排出空气，请
再一次按顺时针方向旋转调整螺
杆，直至旋至不再排出空气为止，再逆时针方向旋转，恰好再排出空气为止（顺
时针旋转，设定压力变高；逆时针旋转，设定压力变低）。
⑤ 旋紧锁紧螺母和调整螺杆。
⑥ 松开闸阀，降低压力，使安全阀不再排气。
⑦ 检验安全阀是否在设定压力下工作，再次旋紧闸阀提升压力。
注意：实际在排气侧有负荷时，若闸阀全开时，设定压力比实际负荷高约10%左右。
九、风机常见故障、原因及排除对策
故 障
原 因
对 策
鼓

风

机
不转
用手能正反转
电机坏
修理或更换电机
用手不能转
转子卡住
拆开修理
内含杂物
拆开修理
转

异

常

声

或

振

动
打滑、V型带太松或太紧
调整V型带张力
皮带轮不正
调整皮带轮
皮带轮和皮带罩摩擦
调整皮带罩
润滑油缺乏或老化
补充或更换
齿轮油缺乏或老化
补充或更换
安全阀漏气
调整安全阀
地基强度不够
加强地基强度
管道共鸣
经过消音器、支架消除
排气压力忽然上升
见*注释
地脚螺栓太松
拧紧
转子干扰
拆开修理
机壳内有杂物
拆开修理
逆止阀坏
更换
过
热
排气压力忽然上升
见*注释
机房内温度超出40℃
增加通风量
吸入消音器堵塞
清洗或更换滤芯
空
气
量
不
足
管道漏气
拧紧连接螺栓
安全阀漏气
调整安全阀
吸入消音器堵塞
清洗或更换滤芯
V型带打滑
调整V型带张力
排气压力忽然上升
见*注释
*排气
压力
忽然
上升
阀门关闭
充足打开阀门
水位上升
调整水位
进气管堵塞
清除杂物
管道堵塞
清除杂物
阀门坏或拧反方向
更换或反方向拧
气流过强
降低转速或排气
漏油
齿轮油过多
加油至油标中央
电

机
不转
用手能正反转
开关或接线不良
正确连接或检修
保险丝没连或单根线断开
检验修理或更换
电源异常
改善供电设施
电机坏
修理或更换电机
用手不能转
轴承坏
更换轴承
电机坏
修理或更换电机
反转
连接错误
检验接头
转
过热
过载
调整排气压力
电源异常
改善供电设施
机房内温度超出40℃
增加通风量
转速过低
电源异常
改善供电设施
过载
调整排气压力

十、售后服务及修理事项
1、在正常使用情况下，因产品制造质量发生故障时，自产品出厂1年内为无偿修理。但在下列情况下，为有偿修理：
① 保修期内用户自己维修过，又发生故障。
② 使用不妥，非本企业指定专业维修人员进行修理，或自行改造机器发生故障。
③ 自然灾难引发故障。
④ 未按本说明书要求进行维护和保养造成故障。
⑤ 使用了非本企业指定标准部品造成故障。
⑥ 易损件更换。
⑦ 不属于设计和制造不良。
2、风机发生故障时，请您先和订货代理店联络，并将产品型式、编号、购入日期告诉对方。
按鼓风机铭牌填写下表，方便修理查阅。
型 式

制造编号

轴 功 率

转 速

压 力

出厂压力

用户名称

十一、JGR 三叶风机外形尺寸图

记号
型式
口径
A
B
C
D
E
F
G
H
J
JGR-50
50A
230
130
125
895
185
179
560
410
100
JGR-65
65A
230
130
135
970
205
202
600
450
100
JGR-80
80A
280
170
150
1130
220
225
650
500
100
JGR-100
100A
280
155
160
1255
260
265
730
580
100
JGR-125
125A
345
205
190
1515
295
294
860
700
110
JGR-150
150A
400
235
210
1730
370
377
960
750
160
JGR-200
200A
591
378
256
2210
525
550
1280
1000
180
记号
型式
口径
K
L
M
N
O
P
Q
n
重量kg
JGR-50
50A
—
—
300
115
155
15
80
4
70
JGR-65
65A
—
—
340
135
175
15
80
4
81
JGR-80
80A
—
—
360
130
200
15
80
4
123
JGR-100
100A
—
—
470
170
270
15
80
4
157
JGR-125
125A
350
350
470
185
255
15
100
6
235
JGR-150
150A
400
350
590
255
295
20
100
6
394
JGR-200
200A
500
500
755
360
345
20
126
6
860

注：重量中不包含电机重量。

十二、JGR 直联式 三叶风机外形尺寸图

记号
型式
口径
A
B
C
D
E
F
G
H
J
JGR-50
50A
570
179
135
895
152
230
540
420
60
JGR-65
65A
610
202
145
970
192
230
600
440
80
JGR-80
80A
700
225
165
1130
217
280
650
500
75
JGR-100
100A
900
265
175
1255
234
280
850
630
110
JGR-125
125A
945
294
205
1525
260
345
920
710
105
JGR-150
150A
1155
377
225
1745
305
385
1150
950
100
JGR-200
200A
1570
550
276
2230
405
593
1600
1300
150
记号
型式
口径
K
L
M
N
O
P
Q
n-φI
重量kg
JGR-50
50A
—
—
260
220
122
20
80
4-φ14
72
JGR-65
65A
—
—
300
260
122
20
80
4-φ14
84
JGR-80
80A
—
—
370
330
147
20
80
4-φ19
132
JGR-100
100A
—
—
400
360
114
20
80
4-φ19
168
JGR-125
125A
355
355
430
390
175
20
100
6-φ19
245
JGR-150
150A
475
475
500
455
190
22.5
100
6-φ19
408
JGR-200
200A
650
650
650
605
348
22.5
126
6-φ19
900

注：重量中不包含电机重量。

十三、JGR—H(B)高压 外形尺寸图

记号
型式
口径
A
B
C
D
E
F
G
H
J
JGR-50H
50A
230
130
125
900
185
179
600
450
100
JGR-65H
65A
230
130
135
975
205
202
650
470
100
JGR-80H
80A
280
170
150
1135
220
225
710
530
100
JGR-100H
100A
280
155
160
1255
270
265
780
580
100
JGR-125HB
125A
355
205
190
1515
354
294
900
700
110
JGR-150HB
150A
400
235
210
1730
453
377
1100
840
160
JGR-175
200A
520
355
230
1775
465
457
1100
840
160
JGR-200HB
200A
591
378
256
2210
579
550
1320
1000
180
JGR-250HB
250A
750
490
350
2400
716
610
1670
1160
300
记号
型式
口径
K
L
M
N
O
P
Q
n
重量kg
JGR-50H
50A
—
—
360
115
215
15
80
4
70
JGR-65H
65A
—
—
375
135
210
15
80
4
81
JGR-80H
80A
—
—
470
130
310
15
80
4
123
JGR-100H
100A
—
—
535
170
335
15
80
4
157
JGR-125HB
125A
350
350
555
185
330
20
100
6
245
JGR-150HB
150A
420
420
720
245
435
20
100
6
406
JGR-175
200A
420
420
720
325
355
20
100
6
495
JGR-200HB
200A
500
500
810
350
410
25
126
6
880
JGR-250HB
250A
580
580
1020
509
461
25
140
6
1100
注：1、重量中不包含电机重量
2、JGR-250HB地脚螺栓为M16×250.
十四、JGR—H(B)高压 直联式 外形尺寸图

记号
型式
口径
A
B
C
D
E
F
G
H
J
JGR-80H
80A
725
225
165
1130
217
280
650
500
75
JGR-100H
100A
925
265
175
1255
234
280
850
630
110
JGR-125HB
125A
1020
294
205
1525
260
345
1000
780
110
JGR-150HB
150A
1290
377
225
1745
305
385
1250
1010
120
JGR-175
200A
1300
457
245
1765
305
505
1330
1030
150
JGR-200HB
200A
1785
550
276
2230
405
593
1700
1400
150
记号
型式
口径
K
L
M
N
O
P
Q
n-φI
重量kg
JGR-80H
80A
—
—
370
330
147
20
80
4-φ19
132
JGR-100H
100A
—
—
400
360
114
20
80
4-φ19
168
JGR-125HB
125A
390
390
430
390
175
20
100
6-φ19
245
JGR-150HB
150A
505
505
500
455
190
22.5
100
6-φ19
408
JGR-175
200A
515
515
500
455
310
22.5
100
6-φ19
505
JGR-200HB
200A
700
700
680
605
348
22.5
126
6-φ19
925

注：重量中不包含电机重量。

序号
名称
材料
数量
备注

序号
名称
材料
数量
备注
1
机壳
HT200
1

20
端盖
Q235A
1

2
叶轮
HT200
2

21
平键
45
1

3
主动轴
45
1

22
丝堵
35
1

4
从动轴
45
1

23
油标

1

5
驱端侧板
HT200
1

24
排气体
酚醛塑料
1

6
齿端侧板
HT200
1

25
黄油杯

2
进口
7
轴承
SUJ2
2
进口

26
齿轮箱垫片
青稞纸
1

8
轴承
SUJ2
2
进口

27
风口接管
HT200
1

9
齿端密封圈
丁腈胶
2

28
风口垫片
石棉
1

10
驱端密封圈
丁腈胶
2

29
垫圈
Q235A
1

11
轴承套筒
45
2

30
风机带轮
HT200
1

12
主动轴承压盖
HT200
1

31
O形密封圈
丁腈胶
1

13
从动轴承压盖
HT200
1

32
定位销
45
4

14
Z型密封圈
丁腈胶
1
进口

33
六角头螺栓

15
齿轮
35GrMo
2
进口

34
六角头螺栓

16
平垫

2

35
六角头螺栓

17
U型螺母

2
进口

36
六角头螺栓

6

18
齿轮箱
HT200
1

37
六角头螺栓

4

19
轴套
45
1

38
六角头螺栓

2

注： 1 带轮型号不一样，序号29可能不安装。
2 JGR—125、150、175、200鼓风机序号32为内螺纹圆柱销，规格相同。
3 JGR—150、175、200鼓风机序号16、17圆螺母、圆螺母止退垫。
4 JGR—125、150鼓风机序号33、34、35六角头螺栓数量为6件。
JGR—125、150、175鼓风机为8件，JGR—200鼓风机为10件。

尊敬用户：
欢迎您使用我企业JGR三叶罗茨鼓风机，感谢您对我企业信任和支持。
为了对您负责，便于以后能立即为您服务。我企业对全部产品进行质量跟踪，在您收到产品后，请您填写质量跟踪卡，邮寄给我企业营业部，谢谢合作！

单位名称：山东章丘市锦工机械
地 址：山东省章丘市相公镇工业区
邮 编：250200
电 话： 传 真：

※ ※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

质 量 跟 踪 卡
通讯地址

工作单位

联络人

产品型号

电话/传真

产品编号

邮政编码

出厂日期

E-mail：

意见和质量情况：
