袁隔离栅、防护网施工方案

艿一、工程概述

芇本项目路线起于河池市南丹县六寨镇龙里村（桂黔界），接贵州省在建都匀至新寨（黔桂界）高速公路，通过芒场。起点桩号K0+000,终点桩号K27+280，路线全长27.28Km。本标段除桥梁、隧道、通道、涵洞等构造物外，别的路段均设立隔离栅。立交、收费站处设立镀塑隔离栅。在沿线主线下穿立交桥、设有人行道桥梁及主线上跨，被交道为铁路或二级以上公路桥梁设立安全防护网。

肂二、编制根据

蚀1、《西部开发省际公路通道阿荣旗至北海公路六寨至河池段 两阶段施工图设计修编 No.1合同段K0+000-K27+280 全长27.28公里 交通工程及沿线设施 第一册》

荿2、《西部开发省际公路通道阿荣旗至北海公路六寨至河池段 两阶段施工图设计修编 No.1合同段K0+000-K27+280 全长27.28公里 交通工程及沿线设施 第二册》

蚈3、《公路工程质量检测评估原则 第一册 土建工程》JTG F80/1-

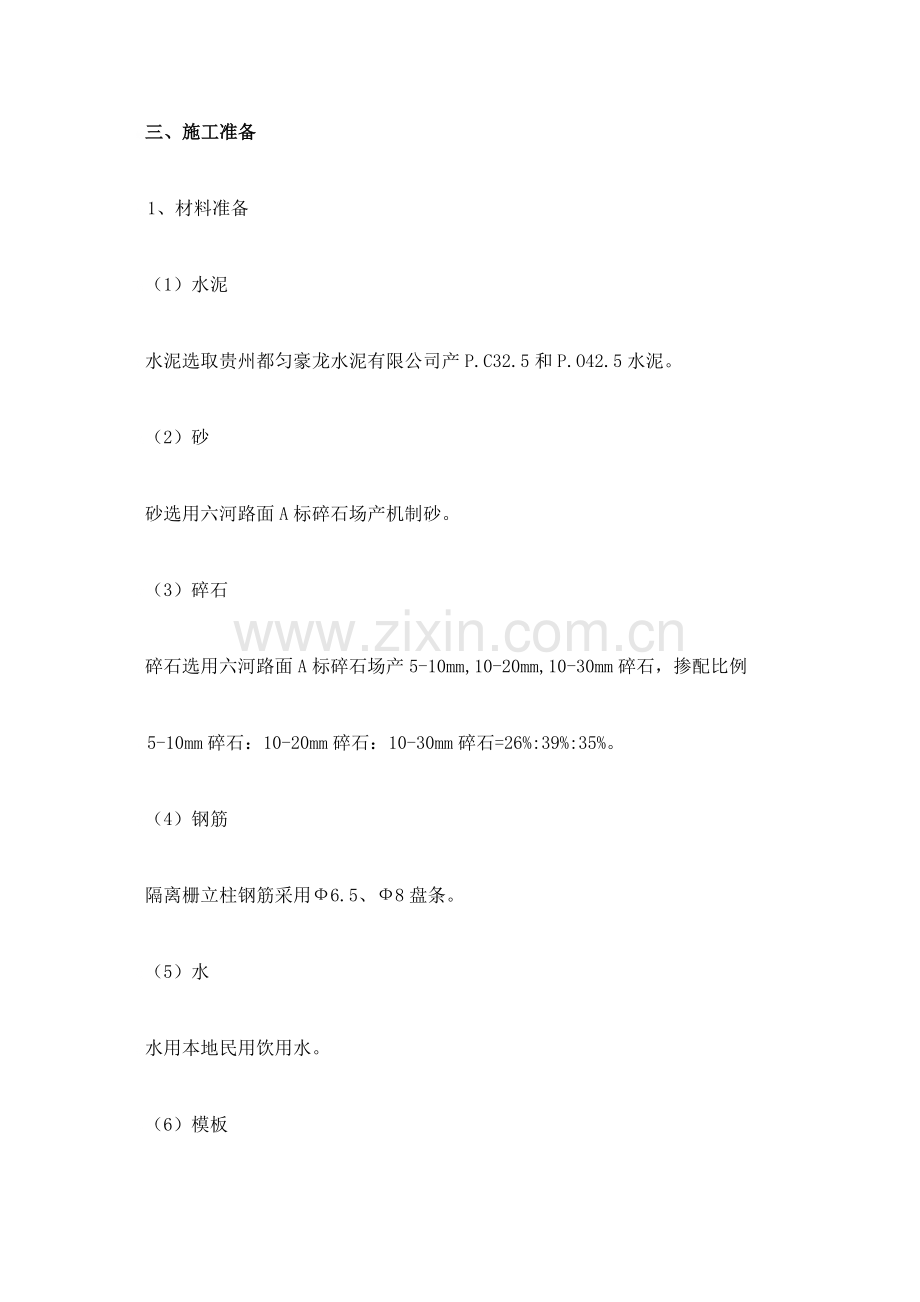

螃三、施工准备

蚃1、材料准备

葿（1）水泥

螄水泥选取贵州都匀豪龙水泥有限公司产P.C32.5和P.O42.5水泥。

蒅（2）砂

蒁砂选用六河路面A标碎石场产机制砂。

蕿（3）碎石

膅碎石选用六河路面A标碎石场产5-10mm,10-20mm,10-30mm碎石，掺配比例

羃5-10mm碎石：10-20mm碎石：10-30mm碎石=26%:39%:35%。

膀（4）钢筋

虿隔离栅立柱钢筋采用Ф6.5、Ф8盘条。

薆（5）水

蚅水用本地民用饮用水。

罿（6）模板

虿模具调试规范式模板4套。

羇（7）刺铁丝、斜拉钢丝、网片（低碳钢丝Bw-2.8-102）、镀塑网等主材

肃由专业生产厂家直接购买。

羂2、其她材料准备

螈施工用电

肄发电机自行发电。

袅3、C20、C25水泥砼配合比构成设计

螁（1）实验室配合比

袈C20水泥砼（隔离栅立柱基本）

蒅水泥：砂：碎石：水=346:784:1127:173，(单位：kg/m3)。设计坍落度10—25mm.

芃C25水泥砼（隔离栅立柱）

薀水泥：砂：碎石：水=371:776:1119:167，(单位：kg/m3)。设计坍落度10—30mm.

羈（2）施工配合比

袆依照现场合用原材料，重要是砂石含水量拟定施工配比。

羅4、各种施工机械设备，技术人员、生产工人所有到位。

薃（1）施工人员

肈重要施工管理人员

芇序号

蒂姓名

莂职务

膈备注

蚈1

膄董成光

膀技术员

芈技术质量监控

袄2

薂張伯涛

衿实验室主任

芈实验检测

芅3

莄巩永庆

羂测量队长

莇测量放线

蚆4

螂赵大力

蚁安全负责人

蒇现场安全

肇（2）现场隔离栅、防护网施工工人20人。

蒄（3）机械设备

蒀机械设备进场表

薇序号

蒈设备名称

羂规格型号

蒃数量

蚇进场日期

薅技术状况

蚄拟用何处

节备注

螇1

羆水泥砼搅拌机

莅双动力滚筒式

肁1

袇.8

莆良好

袃隔离栅立柱、基本砼搅拌

蝿

袇2

螇插入式振捣器

薅d30

袂1

羇.8

羄良好

羃隔离栅基本砼振捣

薁

肆3

莅钢筋调直机

螅

莀1

蒀.8

螆良好

膃隔离栅钢筋调直

莃

薀4

膇振实床

袅长2.2m 宽0.7m 高0.6m

膂1

薀.8

薈良好

莃隔离栅立柱振实

羁

蚀5

蚅农用拖拉机

肄南俊

螀1

螀.8

肅良好

薂预制隔离栅立柱运送

螂

袀6

蒆轻卡车

芄长安

薁1

羀.8

袇良好

蚂隔离栅立柱立柱预制

芀

肀7

肄发电机

莄三相

聿1

聿.8

蒅良好

袂隔离栅立柱预制

肂

腿8

袆柴油机

薄常柴

袁1

艿.8

芇良好

肂隔离栅立柱预制

蚀

荿四、施工方案

蚈1、隔离栅施工

螃（1）隔离栅立柱预制

蚃 ⅰ钢筋笼绑扎

葿一方面运用调直机调直Ф6.5、Ф8盘条，依照图纸设计规定，分别取11根①号筋240mm，端头弯折20mm；取9根②号筋170mm，一端弧形弯曲35mm，一端直接（非弧形）弯曲35mm；取4根③号筋1920mm，两端弧形弯曲均为35mm。①号筋间距下面6根为150mm，上面5根为200m；②号筋勾结绑扎于①号筋上（从上到下前9根）；4根③号筋分别布设于①号筋四角位置。

螄 ⅱ模板安装

蒅⑴在制作完毕钢筋骨架上面安装提前涂抹脱模机模板，用合页固定模板连接处，保证模板整体稳定性；

蒁⑵安装模板时注意留出足够砼保护层厚度，图纸规定钢筋保护层厚度为25mm；

蕿ⅲ混凝土搅拌（按施工配比配制C25砼）

膅⑴将实验检测合格原材料，按照碎石、砂、水泥和水先后顺序称量后加入搅拌机中，开始搅拌，搅拌时间不低于1.5min;

羃⑵搅拌好后，放出新拌砼，测其坍落度,每工作班至少两次；

膀ⅳ混凝土浇注

虿⑴浇注前检查模板，保证模板内干净、无杂物，且密封严密，牢固稳定；

薆⑵将新拌砼浇注入模板中，注意浇注高度不不不大于2m,每个构件分两次浇注完毕；

蚅⑶浇注完毕后放于振实台上进行振捣1min左右，至密实；

罿⑷在浇注砼时，应抽取砼试件，每工作班不不大于两组；

虿⑸浇筑完毕后砼构件，收面后要及时土工布覆盖、洒水养生，保证模板湿润，砼试件应做同条件养护。

羇ⅴ预制构件养护

肃⑴当混凝土强度达到50%时，开始拆除模板，依照当前本地气温条件，普通状况下，当天所制构件，第二天可以拆模；拆模后预制构件放置于已平整好场地上；

羂⑵同步，砼试件也进行拆模；

螈⑶拆模后构件养护用水与拌和用水相似，洒水养护时间普通为7天，可依照本地温湿度延长或缩短养护时间，同条件试件亦进行同条件养护；

肄⑷在砼强度达到2.5MPa前，不得使其承受人、运送工具、模板等荷载。

袅ⅵ预制构件质量检查

螁⑴对预制件进行7天同条件试件单轴抗压强度检测，规定强度达到设计强度85%以上；

袈⑵28天同条件试件单轴抗压强度达到设计强度100%以上；

蒅⑶且多组试件间满足评估规定，且评估合格；

芃⑷外观质量规定密实、平整，如有蜂窝、麻面，其面积不得超过构造同侧面积0.5%；如有裂缝，其宽度不得不不大于设计规范关于规定；小型构件无翘曲现象；

薀⑸如遇掉角、蜂窝、麻面缺陷比较严重，应用钢刷清理干净，用压力水清洗、湿润，再用较高强度水泥砂浆或砼弥补捣实或者用经实验完毕环氧砂浆或净浆修补；

羈⑹砼及钢筋砼位置和外形尺寸容许偏差须符合桥规（JTJ 041—）各章节关于规定。

袆（2）隔离栅立柱及刺钢丝网安装

羅ⅰ对各项质量检查项目均符合规范及设计规定预制件，要及时存储起来，以备安装；

薃ⅱ安装前先依照图纸规定直线段每隔20m设立砼基本Ⅱ(300×400×500),每隔60m设立砼基本Ⅲ(400×400×500)，每隔100m设立砼基本Ⅳ(400×500×600),相邻两个基本Ⅲ、基本Ⅳ之间，间距40m或60m.凡拐角处设立砼基本Ⅱ(300×400×500)，端头设立砼基本Ⅳ(400×500×600).隔离栅端头施工参照隔离栅端头解决图进行；

肈ⅲ查招标图纸拟定公路用地界线，沿公路用地界线以内50cm布设隔离栅中心线，依照⑵中不同位置设立形式开挖基本基坑，基坑C20砼浇筑分两次进行，第一次浇筑25cm，待第一次浇筑砼强度达到1.2MPa时开始支护隔离栅预制件，并浇筑第二次砼至设计顶面，养护至设计强度。

芇ⅳ主线采用刺钢丝网，刺钢丝为双股带刺镀锌低碳丝，股线采用2根12#钢丝，刺线采用14#钢丝，刺间距102mm，刺节有4个，刺形直尖，刺长为16±3mm，刺线绕缠为1.5圈，应捻扎牢固，刺形均匀。刺钢丝与斜拉钢丝交会处采用长120mm14#钢丝绑扎牢固。刺钢丝镀锌量为250g/m2，采用特一号或一号锌。立交、收费站处设立镀塑隔离栅，镀塑网采用镀锌后涂塑解决，热浸镀锌所用锌为GB/T470规定特一号、一号锌锭，镀锌量为90g/m2，涂塑层厚不不大于0.15mm。

蒂（3）隔离栅施工工艺流程框图见附表1.

莂2、防护网施工

膈（1）防护网设立目

蚈为了防止在跨线桥上通行车辆或其载物落入高速公路或其她公路铁路，在沿线设有人行道桥梁上，为了防止行人进入高速公路；因而在沿线主线下穿立交桥、设有人行道桥梁以及主线上跨，被交道为铁路或二级以上公路桥梁设立安全防护网。

膄（2）防护网施工规定

膀 ⅰ防护网采用镀塑网，其构造在天桥砼护栏上提前预埋。防护网应安装牢固并点焊焊死；

芈ⅱ对桥梁防护网做防雷接地解决，接地电阻不大于10Ω；

袄ⅲ施工时，一方面在跨线桥和主线（或被交道）交点处预埋一块法兰盘，然后以该交点为中心，向两侧以2m为间距对称预埋，两侧各长20m，桥梁防护网总长40m，预埋法兰盘21块；

薂ⅳ预埋地脚中心距护栏顶50mm，上下两排地脚间距100mm；

衿ⅴ地脚应先与法兰盘焊死，以保证施工后预埋地脚垂直度和外露长度；

芈ⅵ施工中，必要保证预埋地脚与护栏主筋连接。设计中，预埋地脚故意超长并且弯钩，重要目在于以便施工中预埋地脚与护栏主筋连接；

芅ⅶ施工时，地脚之外裸露螺纹应采用有效防锈办法；

莄ⅷ上装法兰盘与护栏外侧面紧贴固定，立柱下端固定后保证安装后竖直；

羂ⅸ电焊钢丝规定冷拔状态，抗拉强度不得不大于640N/mm2；

莇ⅹ施焊前，规定各单位矫正平直并去除毛刺及锈迹；

蚆ⅹⅰ焊接部位规定过渡圆滑，无夹渣、虚焊和气孔等缺陷；

螂ⅹⅱ预埋件采用热浸镀锌防腐方式，镀锌量350g/m2，防护网其他部件则采用镀锌后镀塑防腐形式，第一层热浸镀锌所用锌应为《锌锭》（GB/T470-1983）中规定0号或1号锌，镀锌量：网片90 g/m2；紧固件、连接件350 g/m2；立柱、边框为270 g/m2；第二层非金属镀层可为聚氯乙烯或聚酯。采用聚氯乙烯时，网片镀锌层厚度为0.3mm，其他为0.4mm；采用聚酯材料镀层厚度为0.1mm；

蚁ⅹⅲ镀塑层必要亮泽，不得存在针孔、流淌堆积、粘结和烧焦裂解等镀塑缺陷；

蒇ⅹⅳ成品整体曲翘度不得不不大于7mm。

肇（3）防护网施工工艺流程框图见附表2.

蒄3、注意事项

蒀（1）隔离栅施工时应注意围封严密，任何路段不得有任何人、畜可以通过间隙；

薇（2）施工时，严格参照设计全线排查，选取合理设计围封方式。如有图纸外特殊状况，则向设计单位反映。

蒈五、质量保证、安全防护办法

羂1、质量保证办法

蒃（1）熟悉图纸，领略设计意图，理解施工程序，认真掌握好各作业段工序之间先后搭接。认真编制施工组织设计，严格执行和遵守图纸施工。

蚇（2）认真执行自检制度，建立质量监督检查体系。

薅（3）每道工序施工前，进行技术交底，做到质量规定、技术意图贯彻究竟。所有工序在自检合格后，告知监理工程师进行验收，经监理工程师验收合格签认后，方可进行该道工序施工。

蚄（4）各种控制、核心部位设专人严格把关、严格控制。

节
螇项目

羆总工程师

莅

肁

袇
莆技术部

袃

蝿
袇交通安全设施施工工区

螇

薅

袂 交安工程质量保证体系框图

羇2、安全保证办法

羄安全工作是搞好生产重要因素，关系到每个人切身利益。因而，在施工过程中，必要认真贯彻“安全第一，防止为主”方针政策，广泛应用系统工程和事故分析办法，严格控制和防止各类伤亡事故发生。详细办法如下：

羃（1）加强领导，健全组织

薁项目经理部、工区成立安全领导小组，设专职安全员制定严格安全办法，定期分析解决工作中存在问题，及时发现和排除不安全隐患。

肆（2）安全教诲经常化、制度化

莅开工迈进行系统安全教诲，开工后抓好“三工”教诲和定期培训。通过安全竞赛、现场安全标语、图片等形式，增强全员安全生产自觉性，时时处处注意安全，把安全生产工作真正落到实处，分项开工前要做好详细、详细安全交底。

螅（3）完善安全检查制度

莀各级安全生产领导小组要定期组织检查，各级安全监督人员要经常检查，发现问题及时纠正，真正把事故消灭在萌芽状态。

蒀（4）施工组织设计和工艺流程科学组织施工

螆严格各工序衔接，严格操作规程，禁止各种违章指挥和违章作业。

膃（5）加强持证上岗管理

莃机械工、电工等重要工种必要通过培训并经考核获得合格证，方可持证上岗操作，杜绝违法章作业。

薀（6）搞好现场标记，加强安全防护

膇预制现场要搞好现场安全防护标志，加强安全施工意识。

袅（7）做好现场管理，坚持文明施工

膂保障人身、机械和器材安全。

薀（8）安全用电

薈严格按规定安装线路及设备，用电设备都要安装地线，不合格电工器材禁止使用。

莃（9）加强工程管理责任制

羁每项工作设专人负责，发现问题及时解决。

蚀
蚅项目

肄生产副经理

螀

螀
安保部

交通安全设施施工工区

交安工程安全保证体系框图
六、文明施工与环保
1、开工前作好施工前准备工作,合理布局,并按监理细则设立好各类标示标牌。
2、施工现场合有施工管理人员必要持证上岗。
3、施工环境文明规定：
（1）机械设备保持状态良好，外观整洁、停置整洁。
（2）施工材料堆放有序、存储规整合理，施工成品、半成品要分开堆放，并插置标示牌；
（3）工地现场外观应做到“三洁”：施工场地整洁、生活环境清洁、施工产品美观干净。
（4）场区及施工范畴内沟道、地面无废料、垃圾和油污，做到工完料尽。
（5）办公室、作业区、生活区、仓库等场合内部整洁有序，符合防火、卫生、通风、照明等规定。
（6）施工现场设立标明名称、技术负责人、质检负责人、安全负责人等内容公示牌。
（7）施工现场应有负责人现场指引施工，现场指挥和技术人员要熟悉操作工艺规定、质量原则。
（8）保证工程有序施工场内要有警示标牌、标记公示牌，建立健全安全生产岗位责任制，作业人员佩带安全帽，配电箱孔后设盖，绞车要有刹车。
（9）现场进行各项施工操作，必要按施工前施工操作安排或相应《规范》进行，做到层次清晰，紧张有序，杜绝违章操作和野蛮施工。
