给排水概详细预算专业课程设计.doc

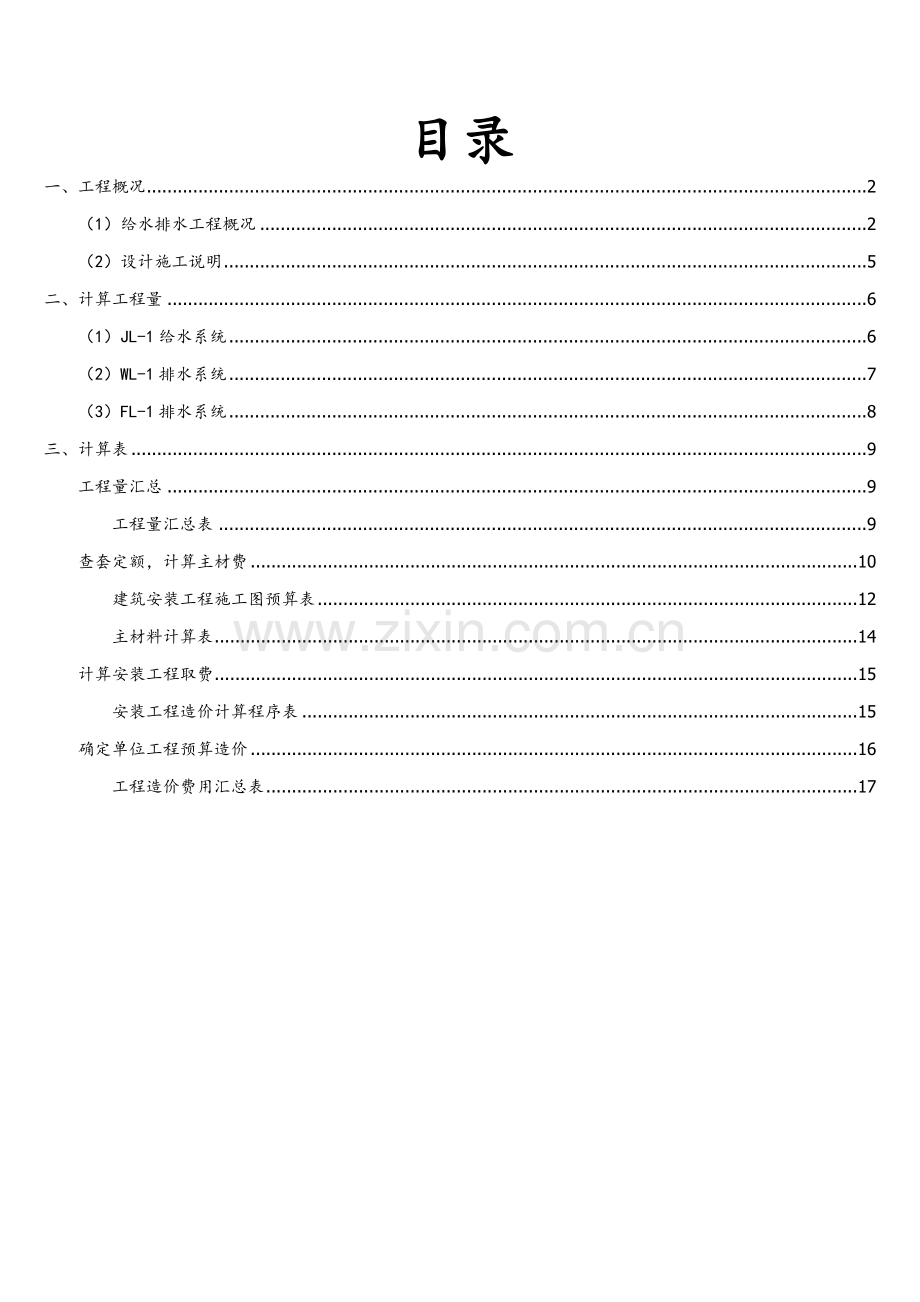

目录
一、工程概况 2
（1）给水排水工程概况 2
（2）设计施工说明 5
二、计算工程量 6
（1）JL-1给水系统 6
（2）WL-1排水系统 7
（3）FL-1排水系统 8
三、计算表 9
工程量汇总 9
工程量汇总表 9
查套定额，计算主材费 10
建筑安装工程施工图预算表 12
主材料计算表 14
计算安装工程取费 15
安装工程造价计算程序表 15
确定单位工程预算造价 16
工程造价费用汇总表 17

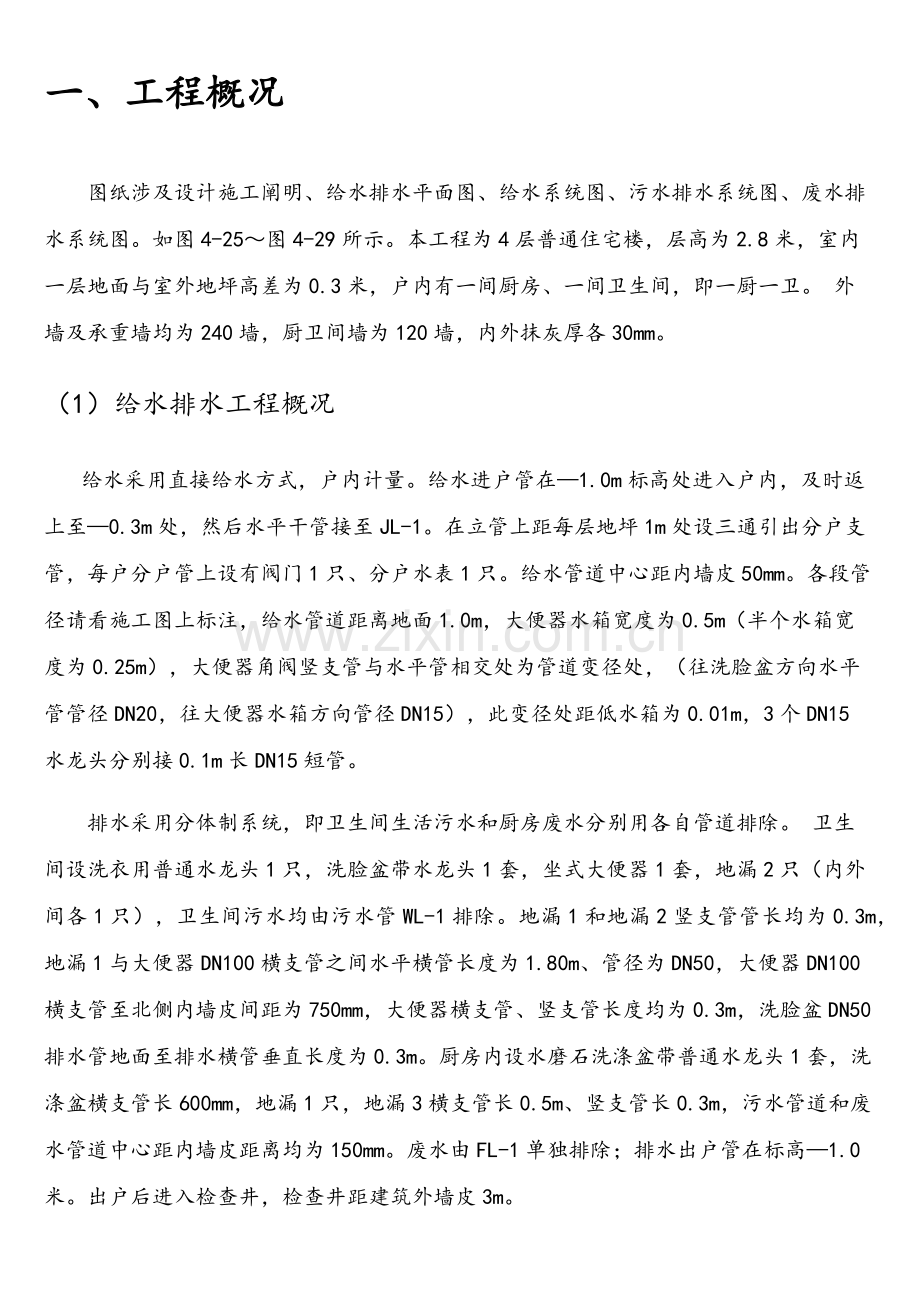

一、工程概况
图纸涉及设计施工阐明、给水排水平面图、给水系统图、污水排水系统图、废水排水系统图。如图4-25～图4-29所示。本工程为4层普通住宅楼，层高为2.8米，室内一层地面与室外地坪高差为0.3米，户内有一间厨房、一间卫生间，即一厨一卫。 外墙及承重墙均为240墙，厨卫间墙为120墙，内外抹灰厚各30mm。
（1）给水排水工程概况
给水采用直接给水方式，户内计量。给水进户管在—1.0m标高处进入户内，及时返上至—0.3m处，然后水平干管接至JL-1。在立管上距每层地坪1m处设三通引出分户支管，每户分户管上设有阀门1只、分户水表1只。给水管道中心距内墙皮50mm。各段管径请看施工图上标注，给水管道距离地面1.0m，大便器水箱宽度为0.5m（半个水箱宽度为0.25m），大便器角阀竖支管与水平管相交处为管道变径处，（往洗脸盆方向水平管管径DN20，往大便器水箱方向管径DN15），此变径处距低水箱为0.01m，3个DN15水龙头分别接0.1m长DN15短管。
排水采用分体制系统，即卫生间生活污水和厨房废水分别用各自管道排除。 卫生间设洗衣用普通水龙头1只，洗脸盆带水龙头1套，坐式大便器1套，地漏2只（内外间各1只），卫生间污水均由污水管WL-1排除。地漏1和地漏2竖支管管长均为0.3m，地漏1与大便器DN100横支管之间水平横管长度为1.80m、管径为DN50，大便器DN100横支管至北侧内墙皮间距为750mm，大便器横支管、竖支管长度均为0.3m，洗脸盆DN50排水管地面至排水横管垂直长度为0.3m。厨房内设水磨石洗涤盆带普通水龙头1套，洗涤盆横支管长600mm，地漏1只，地漏3横支管长0.5m、竖支管长0.3m，污水管道和废水管道中心距内墙皮距离均为150mm。废水由FL-1单独排除；排水出户管在标高—1.0米。出户后进入检查井，检查井距建筑外墙皮3m。

图4-27 给水系统图 图4-28 污水排水系统图 图4-29 废水排水系统图

（2）设计施工阐明
1）本设计标高以米计，别的以毫米计。给水管标高指管中心，排水管标高指管内底；给水横管距离楼地面为1.0m，污水排水横管距离楼地面为0.3m。
2）生活给水管采用热浸锌焊接钢管（镀锌钢管），螺纹连接；排水管采用机制排水铸铁管，承插连接，水泥接口；
3）给水管道安装完毕后，按规定压力进行水压实验；排水管道安装完毕后，按规定进行渗漏实验；
4）生活给水管道埋地某些刷冷底子油1遍、沥青漆2遍；排水管道明装某些刷红丹防锈漆2遍、银粉防锈漆2遍，埋地某些刷沥青漆2遍；
5）卫生器具安装按国标图集S342施工；
6）本阐明未述及之处，按国家关于施工验收规范执行。

二、计算工程量
（1）JL-1给水系统
1）DN32镀锌钢管：
埋地某些= 【1.5m（进户管至外墙皮）+0.3m（240墙加内外抹灰）+0.7m（由标高-1.0m提高到标高-0.3m）+0.05m（给水管道中心距内墙皮50mm） +（4.2-2×0.15-2×0.05）m + 0.3m（由标高- 0.3m提高到标高±0.0m）】= 6.65m；
明装某些=1.0m（由标高±0.0m提高到标高1.0m处，后来浮现分支，管径浮现变化）= 1.0m；
故：【埋地某些】+【明装某些】= [6.65]+1.0 = 7.65m。

2) DN25镀锌钢管：
5.6m（从标高1.0m处提高到标高5.6m+1m处，后来浮现分支，管径变化）=5.6m。

3) DN20镀锌钢管：
2.8m（从标高6.6m处提高到标高9.4m处）+ [1.46m（轴间距离1.8m减去两侧半墙厚0.15m和0.09m，再减去DN20管中心距内墙皮距离为0.05m×2，即0.1m） + 2.84m（轴间距离4.2m减去2个半墙厚之和0.3m，再减去管中心距北侧内墙皮0.05m，减去大便器中心距墙皮0.75m，减去大便器水箱宽度一半0.25m，再减去0.01m距低水箱侧距离）]（每层或每户分支管长度）*4（层）= 2.8 + [4.30]×4 = 20.00m。
4) DN15镀锌钢管：
【0.75m（大便器中心距墙皮）+ 0.25m（水箱宽度一半）+ 0.01m（管径变径处距低水箱侧距离）+ 0.75m（至大便器角阀支管长度）+ 0.23m（管中心距墙0.05m，穿120墙进厨房管道长度0.18m）+0.1m*3（3个水龙头分别接0.1m长短管）】×4（层）= [1.69]×4=6.76m

5)DN32螺纹阀门：
一只
6)DN20螺纹阀门：
1只*4（层）=4只
7)DN20螺纹水表：
1只*（层）=4只
8)DN15普通水龙头：
2只*4（层）=8只

（2）WL-1排水系统
1）DN100铸铁排水管：
埋地某些：【3.0m（外墙皮到检查井净距）+ 0.3m（墙厚）+ 0.15m (立管中心距内墙皮)】+ 1.0m +【0.3m（大便器接管垂直某些）+0.3m（大便器接水管某些）+0.6m（0.75m-0.15m）】 = 5.65m
明装某些：【0.3m（大便器接管垂直某些）+0.3m（大便器接水管某些）+0.6m（0.75m-0.15m）】*3（层）+ 11.2m (地面到屋面标高差) + 0.7m（高出屋面通气管长度）= 15.5m
【埋地某些】+【明装某些】=【5.65m】+【15.5m】= 21.15m；

2）DN50铸铁排水管：
埋地某些：【0.3m（地漏垂直管）×2（地漏1和2）+0.3m（洗脸盆排水管地面只排水横管垂直长度）+1.8m（水平横管长度）】=2.7m；
明装某些：【0.3m（地漏垂直管）×2（地漏1和2）+0.3m（洗脸盆排水管地面只排水横管垂直长度）+1.8m（水平横管长度）】×3（层）=8.1m；
【埋地某些】+【明装某些】=【2.7m】+【8.1m】= 10.8m。

3) 洗脸盆：
1个×4层=4套；
4) 坐便器：
1个×4层=4套；
5) DN50地漏：
2个×4层= 8个。

（3） FL-1排水系统
1）DN75铸铁排水管：
埋地某些：【1.0m+0.15m（立管中心距内墙皮）+0.3m（240墙加内外抹灰）+3.0m（外墙皮到检查井净距）】= 16.35m；
明装某些：0.7m（高出屋面通气管长度）+11.2m（地面到屋面标高差）= 11.9m
【埋地某些】+【明装某些】=【16.35m】+【11.9m】= 28.25m。

2)DN50铸铁排水管：
埋地某些：【0.3m（地漏垂直支管）+0.5m（地漏水平支管）】 = 0.8m；
明装某些：【0.3m（地漏垂直支管）+0.5m（地漏水平支管）】×3（层） + 0.6m（洗涤盆水平支管）×4（层）= 4.8m；
【埋地某些】+【明装某些】=【0.8m】+【4.8m】= 5.6m。
3)DN50排水栓：
1个×4层=4个；
4)DN50地漏：
1个×4层=4个；

三、计算表
工程量汇总
依照预算定额中分项工程子目和各子目定额编号，把工程量计算表中同类项（即型号、规格相似相目）工程量合并，填入工程量汇总表。
工程量汇总表中分项工程子目名称、定额编号和计量单位必要与所用定额一致。该表中工程量数值，才是计算定额直接费时直接使用数据
工程量汇总表
序号
分某些工程名称及部位
单位
工程量
计算式
1
镀锌钢管螺纹连接DN32
m
7.65
【埋地某些】+【明装某些】= [6.65]+1.0 = 7.65m
【1.5+0.3+0.7+ 0.05 + (4.2-0.15×2-0.05×2)+0.3】+ 1.0
2
镀锌钢管螺纹连接DN25
m
5.60
5.60
3
镀锌钢管螺纹连接DN20
m
20.00
2.8 + 【(1.8-0.15-0.09-0.05×2 + (4.2-0.15×2-0.05-0.75-0.25-0.01)】×4
4
镀锌钢管螺纹连接DN15
m
9.12
【(0.75+0.25+0.01) + 0.75 + (0.04+0.18) +0.1×3】×4
5
承插铸铁管水泥接口DN100
m
21.15
埋地：3.0+0.3+ 0.15+ 1.0 + 0.3+0.3+ 0.6 = 5.65
明装：（0.3+0.3+0.6）×3+ 11.2+ 0.7= 15.5
5.65m+15.5m= 21.15
6
承插铸铁管水泥接口DN75
m
16.35
埋地：3.0+0.3+ 0.15+ 1.0 = 4.45
明装：11.2+ 0.7= 11.9
4.45m+11.9m= 16.35m
7
承插铸铁管水泥接口DN50
m
16.40
埋地：2.7+ 0.8= 3.5
明装：8.1+ 4.8= 12.9
3.5m+12.9m= 16.4m
8
螺纹阀DN32
只
1
1
9
螺纹阀DN20
只
4
1×4
序号
分某些工程名称及部位
单位
工程量
计算式
10
螺纹水表DN20
只
4
1×4
11
普通水龙头DN15
个
12
3×4
12
洗脸盆
套
4
1×4
13
坐式大便器
套
4
1×4
14
地漏DN50
个
12
1×4+2×4
15
排水栓DN50
个
8
1×4+1×4
16
镀锌钢管埋地DN32
m
6.65
1.5+0.3+0.7+ 0.05 + (4.2-0.15×2-0.05×2)+0.3
17
承插铸铁管埋地DN100
m
5.65
3.0+0.3+ 0.15+ 1.0 + 0.3+0.3+ 0.6
18
承插铸铁管埋地DN75
m
4.45
3.0+0.3+ 0.15+ 1.0
19
承插铸铁管埋地DN50
m
3.50
2.7+ 0.8
20
镀锌钢管埋地面积
㎡
0.668
3.14×32×10-3×6.65
21
承插铸铁管总明装面积
㎡
11.63
3.14×[15.5×100×10-3 + 11.9×75×10-3 + 12.9×50×10-3]×1.2
22
承插铸铁管总埋地面积
㎡
4.05
3.14×（5.65×100×10-3 + 4.45×75×10-3 + 3.50×50×10-3）×1.2

查套定额，计算主材费
定额直接费由定额基价和主材费构成，其计算环节如下：
1、所用定额单价和材料预算价格
（1）前已述及，本例给水、排水系统安装和除锈、刷油、绝热分别套用全国统一安装工程预算定额第八册《给排水、采暖、燃气工程》，以及第十一册《刷油、防腐蚀、绝热工程》
（2）材料预算价格采用某市工程造价信息。
2、逐项计算个分项工程子目定额基价：
（1）将工程量汇总表中各分项工程子目名称、定额编号、工程量单位和数量。逐项填入定额基价计算表相应栏目中。
（2）依照定额编号从所用预算定额中，查出各分项工程子目定额基价单价及其中人工费、机械费单价，以工程量乘以上述三项单价，便可求出各自预算价值或金额，分别填入相应栏目中。
（3）汇总定额基价以及其中人工费、机械费。并按下式求出辅材费：
辅材费=定额基价－人工费－机械费
（4）凡实际分项工程内容与定额项目内容不同步，应按定额阐明、工程量计算规则和关于规定进行调节。
主材费计算：
凡是定额基价中未涉及主材费分项工程子目，其主材在定额中以列入耗量带括号形式体现，应在相应栏目中填入主材预算单价，工程量乘以主材预算单价再乘以定额括号内数值即得该分项工程子目主材费。
主材预算单价应来自本地预算管理部门最新发布材料指引价（工程造价信息）。当工程造价信息不含所主材预算单价时，可通过市场调研并与建设单位协商拟定其价格。当主材由建设单位提供（俗称“甲供材”），施工单位则应与建设单位协商拟定其保管费，以及甲供材不及时、不到位给施工单位导致损失补偿办法。建设单位还应向施工单位提供主材费总价值，以便施工单位计算工程造价中税金。
当定额含相应材料费时，不得重复计算。

建筑安装工程施工图预算表

定额
分某些项工程名称
计量
工程量
定额单价
预算价值
编号
单位
基价
其 中

其中

人工费
材料费
机械费
合价
人工费
材料费
机械费
单 8-90
镀锌钢管螺纹连接DN32
10m
0.77
95.52
57.2
36.91
1.41
73.55
44.04
28.42
1.09
单 8-89
镀锌钢管螺纹连接DN25
10m
0.56
90.63
57.2
32.02
1.41
50.75
32.03
17.93
0.79
单 8-88
镀锌钢管螺纹连接DN20
10m
2
73.53
47.58
25.95
—
147.06
95.16
51.9
—
单 8-87
镀锌钢管螺纹连接DN15
10m
0.91
71.47
47.58
23.89
—
65.04
43.3
21.74
—
单 8-146
承插铸铁管水泥接口DN100
10m
2.12
381.39
89.96
291.43
—
808.55
190.72
617.83
—
单 8-145
承插铸铁管水泥接口DN75
10m
1.64
257.89
69.68
188.21
—
422.94
114.28
308.66
—
单 8-144
承插铸铁管水泥接口DN50
10m
1.64
136.96
58.24
78.72
—
224.61
95.51
129.1
—
单 8-244
螺纹阀DN32
个
1
10.75
3.9
6.85
—
10.75
3.9
6.85
—
单 8-242
螺纹阀DN20
个
4
6.16
2.6
3.56
—
24.64
10.4
14.24
—
单 8-358
螺纹水表DN20
组
4
24.08
10.4
13.68
—
96.32
41.6
54.72
—
单 8-438
普通水龙头DN15
10个
12
8.24
7.28
0.96
—
98.88
87.36
11.52
—
单 8-382
洗脸盆
10组
4
462.76
122.72
340.04
—
1851.04
490.88
1360.16
—
单 8-414
坐式大便器
10套
4
504.61
208.78
295.83
—
.44
835.12
1183.32
—
单 8-447
地漏DN50
10个
12
58.05
41.6
16.45
—
696.6
499.2
197.4
—
单 8-443
排水栓DN50
10组
8
147.83
49.4
98.43
—
1182.64
395.2
787.44
—
单11-80
埋地钢管冷底子油第一遍
10㎡
0.07
22.06
7.28
14.78
—
1.54
0.51
1.03
—
单11-66
埋地钢管沥青漆第一遍
10㎡
0.07
8.82
7.28
1.54.
—
0.62
0.51
0.11
—
单11-67
埋地钢管沥青漆第二遍
10㎡
0.07
8.39
7.02
1.37
—
0.59
0.49
0.1
—
单11-51
铸铁管明装刷红丹防锈漆第一遍
10㎡
1.16
8.07
7.02
1.05
—
9.36
8.14
1.22
—
单11-52
铸铁管明装刷红丹防锈漆第二遍
10㎡
1.16
7.96
7.02
0.94
—
9.23
8.14
1.09
—
单11-56
铸铁管刷银粉漆第一遍
10㎡
1.16
11.67
7.28
4.39
—
13.54
8.44
5.09
—
单11-57
铸铁管刷银粉漆第二遍
10㎡
1.16
11.01
7.02
3.99
—
12.77
8.14
4.63
—
单11-66
铸铁管埋地刷沥青漆第一遍
10㎡
0.4
8.82
7.28
1.54
—
3.53
2.91
0.62
—
单11-67
铸铁管埋地刷沥青漆第二遍
10㎡
0.4
8.39
7.02
1.37.
—
3.36
2.81
0.55
—

小计
7826.35
3018.8
4805.67
1.88
脚手架费按人工5%计算，脚手架费中人工按其25%计算
150.94
37.74

7977.29
3056.54
4805.67
1.88

主材料计算表
序号
分某些项工程名称
单位
工程量
含量
原价
预算单价计价模式
金额
1
镀锌钢管DN32
m
7.65
1.020
4100元/10m
7.65*1.02*4100/10
3199.23
2
镀锌钢管DN25
m
5.6
1.020
4100元/10m
5.6*1.02*4100/10
2341.92
3
镀锌钢管DN20
m
20
1.020
4150元/10m
20*1.02*4150/10
8466
4
镀锌钢管DN15
m
9.12
1.020
4150元/10m
9.12*1.02*4150/10
3860.496
5
铸铁管DN100
m
21.15
1.020
2200元/10m
21.15*1.02*2200/10
4746.06
6
铸铁管DN75
m
16.35
1.020
2300元/10m
16.35*1.02*2300/10
3835.71
7
铸铁管DN50
m
16.4
1.020
2700元/10m
16.4*1.02*2700/10
4516.56
8
螺纹阀DN32
只
1
1.010
21.3元/只
1*1.01*21.3
21.513
9
螺纹阀DN20
只
4
1.010
12.30元/只
4*1.01*12.3
49.692
10
螺纹水表DN20
只
4
1.000
35元/只
4*1*35
140
11
普通水龙头DN15
个
12
1.010
8.91元/个
12*1.01*8.91
107.9892
12
洗脸盆
套
4
1.010
20元/套
4*1.01*20
80.8
13
坐式大便器
套
4
1.010
70元/套
4*1.01*70
282.8
14
地漏DN50
个
12
1.000
8.5元/个
12*1*8.5
102
15
排水栓DN50
个
8
1.000
17.5元/个
8*1*17.5
140

合 计
31890.7702

计算安装工程取费
安装工程取费应按照各省市建设行政主管部门颁发《建筑安装工程费用定额》（或取费原则、计价文献）和取费计算程序表，计算施工图预算造价。
现以某省《安装工程费用定额》中安装工程造价计算程序表为例，简介本例工程造价计算办法。
安装工程造价计算程序表
序号
费用名称
计算式
费用金额(元)
备注
1
定额基价
按全国统一安装工程预算定额

2
其中
人工费

3
机械费

4
辅材费
(1)－(2)－(3)

5
人工费调节
(2)÷23.22×现行人工单价

现行人工单价为37元/工日
6
辅材费调节
辅材费×(1+调节系数%)

辅材费调节系数为20%
7
机械费调节
机械费×(1+调节系数%)

机械费调节系数为15%
8
主材费
定额用量×各市材料价格

9
综合间接费
(5)×各工程类别综合间接费率

10
劳动保险费
(5)×劳动保险费率

11
利润
(5)×利润率

12
其她费用
发生各项费用

按合同或签证为准
13
税金
[(5)+(6)+(7)+(8)+(9)+(10)+(11)
+(12)]×税率

按各省市规定两税一费
14
工程造价
(5)+(6)+(7)+(8)+(9)+(10)+(11)
+(12)+(13)

阐明如下：
（1）综合间接费涉及其她直接费、公司管理费、现场管理费、暂时设施费、工程定额编制费等。综合间接费率按工程类别不同，执行费用定额规定系数；
（2）劳动保险费必要经工程造价管理部门在《施工取费原则证书》核定后，按费用定额规定计算；
（3）其她费用又称独立费，重要涉及包干费、赶工办法费、工程按质论价以及各种办法项目费。其她费用拟定办法如下：
①依照施工合同商定，按工程造价管理部门规定进行计算。例如包干费，当施工合同商定包干后，按费用定额规定，包干费按定额人工费20%计取。
②按国家规定计算。例如环保费，应按环保部门关于部门规定计算，由双方在合同中商定。
③在工程进行中实际发生预算外费用增长，按建设单位监理下达签证单计取。如建设单位在工程开工后规定赶工，施工单位应先计算出必要赶工办法费，由监理签证拟定。
拟定单位工程预算造价
本工程位于市区，税率为3.4%。该住宅楼为4层，属于三类工程，按某省《安装工程费用定额》：综合间接费率为35%；劳动保险费率取9%；利润率取12%；按表计算工程造价，计算成果精准到“元”。

工程造价费用汇总表
序号
费用名称
金 额
备注
一
定额合价
7977.29

二
其中
人工费
3056.54

三
机械费
1.88

四
辅材费
4805.67

序号
费用名称
金 额
备注
五
主材费
31890.7702

六
综合间接费
1069.789
人工费×35%
七
劳动保险费
275.0886
人工费×9%
八
利润
366.7848
人工费×12%
九
其她费用

十
税金
1413.711
(1+5+6+7+8)×3.4%
十一
工程造价
42993.43
1+5+6+7+8+10
