led综合项目施工专项方案.doc

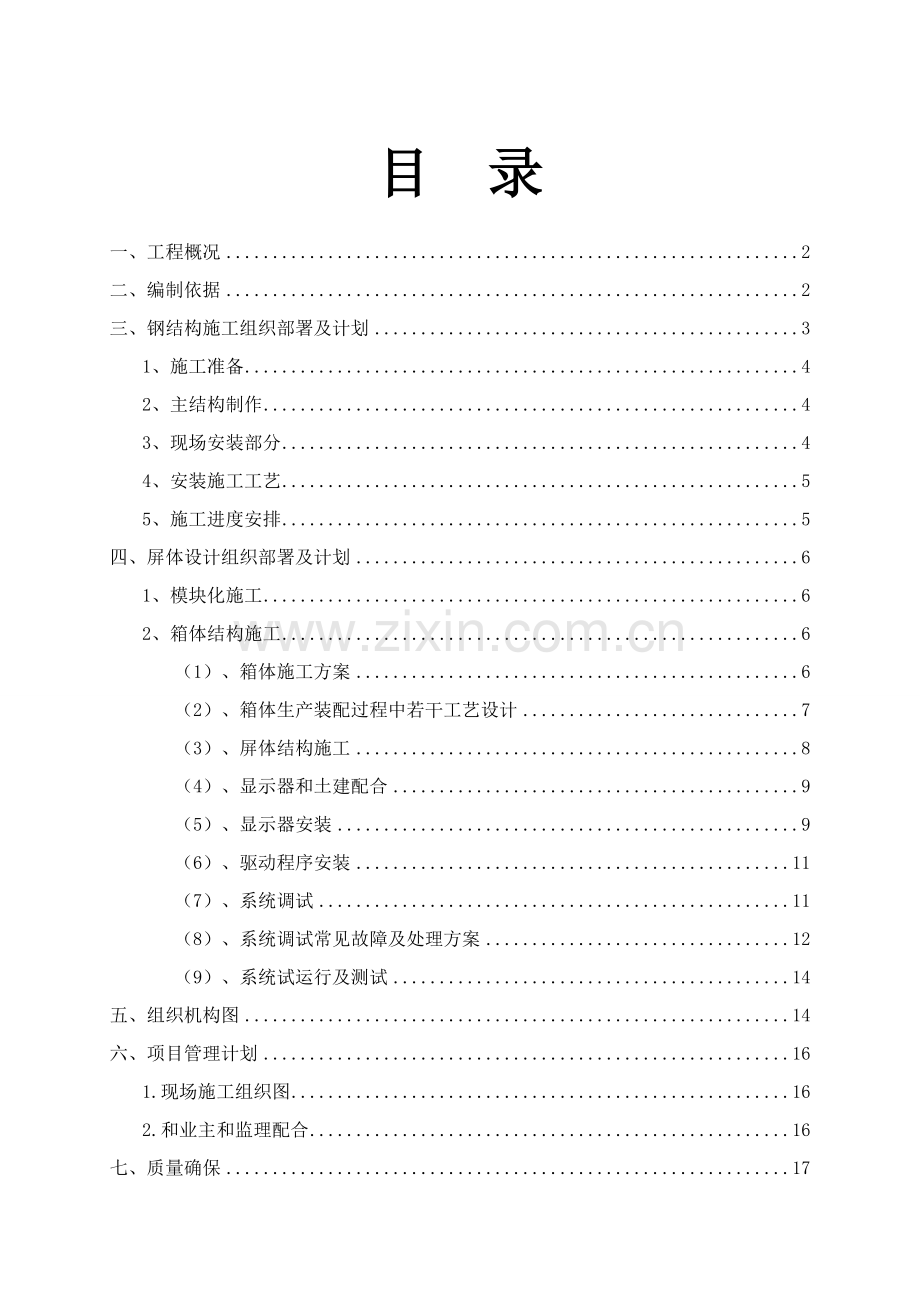

目 录

一、工程概况 2
二、编制依据 2
三、钢结构施工组织部署及计划 3
1、施工准备 4
2、主结构制作 4
3、现场安装部分 4
4、安装施工工艺 5
5、施工进度安排 5
四、屏体设计组织部署及计划 6
1、模块化施工 6
2、箱体结构施工 6
（1）、箱体施工方案 6
（2）、箱体生产装配过程中若干工艺设计 7
（3）、屏体结构施工 8
（4）、显示器和土建配合 9
（5）、显示器安装 9
（6）、驱动程序安装 11
（7）、系统调试 11
（8）、系统调试常见故障及处理方案 12
（9）、系统试运行及测试 14
五、组织机构图 14
六、项目管理计划 16
1.现场施工组织图 16
2.和业主和监理配合 16
七、质量确保 17
1、工程施工和验收实施技术规范及标准 17
2、现场质保体系 18
3、技术管理 18
4、质量影响原因控制 19
5、材料管理 19
6、计量检测管理 19
7、资料搜集和整理 20
八、安全生产管理确保方法 20
1、常规安全管理方法 20
2、防火、防电及机械安全管理方法 21
3、安全管理其它方法 22

临汾市城投大厦
LED 工 程 施 工 方 案
一、工程概况
临汾市城投大厦工程，在临汾市计划区间路以北，西邻西大街。地下一层，地上二十一层，地下室设有车库、变配电室、水泵房、送、排风机房等。地上一层为业务窗口及接待大厅。地上二、三、四层为业务用房及办公用房。五层为业务用房及会议室。六～二十层为办公用房。二十一层为屋顶花园。本工程总建筑面积为36077.68㎡。建筑总高度99.3m，室内外高差0.9m。建筑物长48.8m，宽25.2米，地下一层层高7.0 m，地上一、二层高5.4 m，三～二十层高4.2 m，二十一层高12.0 m，电梯机房4.2 m。
本方案适适用于城投大厦908㎡LED全彩显示器整体施工，全屏显示面积908㎡，结构总面积928㎡，屏体重约28T，钢结构自重约55T。由山西临汾开天建设监理监理，国基建设集团组织施工。
二、编制依据
1． 《建筑结构荷载规范》GB50009-
2． 《钢结构设计规范》GB50017-
3． 《钢结构高强度螺栓连接设计，施工及验收规范》JGJ82-91
4． 《钢结构制作安装施工规程》YB9254-91
5． 《碳素结构钢》GB/T 700
6． 《LED显示器通用规范》(SJ/T11141-)
7． 《民用建筑电气设备规范》（JQJ/T16）
8． 《建设工程施工现场供电安全规范》（GB50194）
9． 《总线局域网标准》（IEEE802.3）
10． 《环形局域网标准》（IEEE802.3）
三、钢结构施工组织部署及计划
本分项工程总面积为928平方米，主体为钢架结构，檐口总高度为21.74米。LED彩显钢架主受力钢结构构件均采取Q235B钢，斜拉角钢、钢丝网等隶属构件采取Q235钢，焊条采取E43-XX系列焊条，焊丝配合中锰型、高锰型焊剂。采取Q235A号钢制成一般螺栓，钢架各连接点采取8.8级以上大六角摩擦型高强螺栓，主材料规格及型号见下表：

主材料规格型号
槽钢16#
槽钢14#
槽钢10
1字钢14#
H钢HM150
尺寸（MM）
160×65×8.5
140×60×8
100×48×5
140×80×5.5
150×100×6×9
比重（KG/M）
19.745
16.733
10.007
16.890
20.700
备注

主材料规格型号
方管60
方管50
方管40
矩管
钢板网
尺寸（MM）
60×60×5
50×50×3
40×40×3
80×40×2.5
3#
比重（KG/M）
8.130
5.130
3.130
4.340

备注

LED全彩显示器于十六楼顶板外侧幕墙交汇点为基础点，垂直安装，工程施工范围包含钢结构系统制作和现场安装施工。
1、施工准备
(1)、组织相关工程管理和技术人员对设计图纸进行会审。
(2)、依据施工图纸结合本单位设备和技术条件，制订出工程主体施工方案，并提出材料计划。
(3)、对钢结构工程所使用机械和检测设备性能进行检验，确保施工过程中多种设备工作状态良好，使用功效齐全。
(4)、主结构构件进入现场进行逐项检验并合理堆放，方便于构件进入现场后顺利安装。
(5)、现场安装前，应在墙面开孔做预埋板，化学螺栓，同时在房檐面开孔做化学螺栓及预埋板安装，并做好防水。
2、主结构制作
本工程主框架钢柱采取槽钢、方管、1字钢，主钢梁为槽钢，尺寸为42.74米×21.74米，安装前在地面焊接成局部半成品，分件吊装。
3、现场安装部分
(1)、施工方法：
本工程主结构安装，LED屏体结构在地面焊接成局部块体，支架用分件安装方法，先安装全部钢柱，待校正固定后，分块安装屏体钢架，随装随调整，然后进行安装固定，地面焊接施工要大厦门前清出足够地方，预留人行通道。
(2)、墙面螺栓施工：
埋设地脚螺栓。为确保地脚螺栓定位标准，将地脚螺栓用钢模板孔套进行定位固定，并进行反复校核无误后方能进行焊接。并做防水处理。
(3)、编制安装计划和构件供给计划，组织好施工，施工电源由甲方提供到现场电源功率为15千瓦。
(4)、检验主结构件：安装前按图纸查点复核构件，将构件依据安装次序运到安装范围内，在不影响安装条件下，尽可能把构件放在安装位置下边，以确保安装便利。
4、安装施工工艺
（1）.钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护方法。钢架起吊后，调整尺寸位置，缓慢落钩就位。经过初样待垂偏差在20mm内，再进行焊接，吊装用施工塔机，塔机必需有两个信号工指挥工作，楼下起吊现场一个，楼上作业面一个，现场要进行封闭施工，焊接时房檐前要做安全防护，以免焊接时火花掉下伤人。
（2）.施工现场必备灭火器材，注意防火及人员安全。
（3）.施工期间楼下严禁通行。
5、施工进度安排
根据工期要求 年 3 月 19 日开工至 年 8 月 19日完工，主结构工程部分在施工安全基础上确保工期计划，安排好施工进度，组织好施工。
四、屏体设计组织部署及计划
1、模块化施工
整个显示画面采取模块化设计理念，模块正面为IP65标准，模块四面有流水槽，并含有防护方法，可确保安装完成后，整屏含有良好防护能力。
模块外壳采取PC材料开模成形，可确保像素中心间距精度小于0.5mm，模块机械精度小于0.5mm，任意相邻像素平整度小于0.5mm。
从设计，加工，安装，调试各个步骤以严格工艺方法确保显示器尺寸精度，以确保显示器有良好外形观看效果，平整度、垂直度及水平度等。模块采取箱体结构以确保刚性，固定箱体网架用冷轧钢板成形有较高平整度。显示器在安装过程中，采取激光测距仪进行平整度控制，能够确保显示器平整度达成以下标准：
●大屏平整度优于1.0mm
●水平错位小于0.5mm ●垂直错位小于 0.5mm
2、 箱体结构施工
（1）、箱体施工方案
1． 该项目标单元箱体必需含有防腐、防锈、防水、防尘功效，防护等级达成GB-4208-1993中相关标准。整个大屏屏体框架用角钢焊接成一个整体。大屏框架结构含有抗风（倾翻）、整屏做防水处理、防雷接地处理、整屏做保温处理和通风散热处理。整屏含有防腐、防锈、防水、防尘功效；设备接地良好，接地电阻≤4Ω。显示器外部框架采取优质外墙铝塑板、不锈钢材料等包饰。显示器安装方法采取立拄式。（显示器外部框架采取铝塑板材料包饰，铝塑板厚度³4㎜）。
2． 显示器是由很多显示单元模组组成，每一个模组含有独立排风系统，确保模组内温度一致，确保白平衡。模块化结构设计，整个显示器是由很多个单元模组组成，方便安装、调试和维修。系统所使用开关电源均使用经过国际安全认证电源，屏幕背后保留有维修空间，方便屏幕安装调试，和以后维修维护等操作。
3． 户外显示器产品采取模组化箱体结构和无缝拼接方法，并含有防雨结构，防尘结构，抗震结构，防静电方法，风冷散热系统，在运输，安装，使用过程中，提升了屏体安全性，稳定性，它含有安装，运输方便，防水防潮，防尘，防霉，防腐蚀，防震，封装严密，抗风性能强等很多优点，而且可适应较高温度和湿环境，并能二十四小时全天候工作。
4． 箱体结构适应国际标准设计为可拆装结构，模组设计轻巧，便于反复拆装使用。支持热拨插，模组含有自动检测，数据存放功效；不关机更换模块后，自动检测无需重新调整，记忆存放数据确保显示器亮度和颜色无偏差，整屏显示一致。
5． 箱体设计为智能化设计，可进行自动亮度调整，以达成色彩一致性和在整个使用期内软硬件智能升级。箱体外观应设计精美，轻巧易拆卸；采取有效散热系统，可保持屏体内部温度均匀，从而确保电气性能稳定性。
（2）、 箱体生产装配过程中若干工艺设计
●在箱体装配过程中，两个箱体之间设计有流水槽，它以预防外部雨水等进入屏体内，造成内部环境不洁。
●模组更换，可在屏内直接完成，无须屏外帮助。
●在箱体加工过程中，对金属表面进行清洗喷砂处理，起到除锈作用；在金属表面进行氧化镀锌处理，可预防表面氧化和腐蚀；表面烤漆或表面进行防酸脂喷涂处理，可有效预防酸雨雾侵蚀。
●应含有良好风道设计，可达成较佳散热效果，在箱体上部装两台采取滚珠轴承轴流风机，向外部排风，加大箱体内空气流动速度，实现有效通风，散热，而且进气口 （安装有过滤网）和出气口均采取防水护罩形式，在确保良好散热情况下，起到防尘、防水作用，使电子元器件在很好条件下正常工作。而且在屏体内部安装有空调，来调整屏体内部温度和湿度，以确保器件正常使用和延迟寿命。
●箱体和电源接地之间经过导线连接，并经过屏体结构和大地连接，从而确保良好接地，预防屏体带电。
（3）、 屏体结构施工
整个屏体采取箱体积木化施工，简化屏体安装结构设计，使用竖梁式框架结构。
1）在屏体长和高选择中考虑现有建筑物尺寸，最好观赏视距及周围整体协调。
2）在显示器周围装饰设计，选材、制作上除保护屏功效处，尽最大程度考虑屏体本身美感，达成景观效果，和周围有机融为一体。
3）为降低阳光热辐射，在显示器顶部设置隔热层。
4）显示器框架采取钢架结构体系，和混凝土预埋件牢靠焊接，有效固定屏体，屏体钢架及屏后面处理，综合考虑防风，防雨，散热特定功效。
5）显示器后面下部均部署四扇可闭合式进风栅口，顶部应加强保温隔热方法，上部加装4台可闭合式风机，并加装空调，可用于控制显示器内温度及湿度。
6）屏体要求可靠接地，接地电阻≤4欧姆，设置避雷针。
7）在结构加工过程中，严格根据中国颁布具体质量安全规范标准实施，以确保显示器能够长久安全使用。
（4）、 显示器和土建配合
1． 结构钢架施工符合国家相关标准，显示器为钢结构支撑，关键包含上下横槽钢，检修层钢结构等 ，显示器钢结构和墙体连接应避开窗口，不管连接点怎样偏差，正方形平面不得错位、扭曲，框架在施工过程中采取经纬仪校正，以控制显示器单元格误差。
2． 依据图纸提供结构安装示意图，合理地进行显示器结构安装，施工过程中，服从业主，监理统一组织和领导，保护好已完成施工产品，对包含影响到其它施工成品事宜，事先用联络单通知监理或业主协商处理，对于业主提出要求，我方将尽全力配合，发明一个良好施工环境，确保工程顺利实施。
（5）、显示器安装
（1）显示器用4mm厚铝塑板做外装饰包边，关键节点以下图。

（2）竖槽钢和上下横槽钢采取高强度螺栓连接，竖槽钢和检修层用花蓝丝扣焊接，来调整可能因竖槽钢变形而引发前后不在同一平面内，从而确保模组安装平整度。
（3）模组用弯角件和竖槽钢相联接，安装过程中控制模组之间和水平和垂直方向拼缝。
（4）显示器安装完成后，调整模组间平整度，使整屏外观及平整度达成更高水平。
（5）电源之间接线采取圆形焊片，不会脱落，接触面大，效果好，不至于因为接头松紧而影响模组供电。
（6）整屏供电有专门配电箱，配电系统兼容双路切换供电系统，配电箱380V供电系统输入，LED和IC均采取模块化开关电源供电，开关电源输入220V交流，输出低纹波直流电压。交流线选线时采取大系数，以确保用电安全，接线时注意简练，配电柜和显示器之间铺设管道。本项目显示器总功率约110KW.
（7）通讯线缆和动力线缆分管铺设，避免相互之间干扰，提升数据传输可靠性。本项目显示器需50平方三相五线电缆。
（6）驱动程序安装
该驱动程序可用于WIN、win xp平台，分别配有专门设备驱动程序，其安装方法和其它驱动程序完全一样。
1． 地线连接
将各处接地点和大地接地电极连接起来。
2． 系统连接注意事项
A、要注意插接件极性和方向。
B、各接插件要连接好。不得有松动或未到位现象。
C、地线一定要连好。
（7）系统调试
对于大屏幕信息公布系统在屏体出厂验收前全部已经经过对应质检和成品屏体指标验收，所以系统安装完后关键是对其整体亮度、软件联网控制显示系统调试。整体亮度调试检测比较直观，是依据系统完工后三方人员对其进行实地调试检验一个工序，软件系统联网控制和屏体显示是系统调试关键，对其说明以下。
（1）多媒体信息编辑制作调试
①文字信息：是节目制作中最一般、最常见信息，文字信息准备和处理比较简单，关键有文字编写、文字翻译（多语言系统）、文字录入、文字特技，在软件工具中对多种字体、大小、颜色任意选择、多个对齐和特技显示方法，然后依据屏体显示来进行调试校对。
②图形信息：图形是信息量较大一个信息表示方法，它能够将复杂和抽象信息直观地表示出来，也为制作美观界面提供了必需手段，在节目软件制作工具中，关键调试其支持图形缩放、裁剪和拼接程度。
（2）对显示器监视和控制功效调试
显示器是显示系统中关键设备，视其上位控制计算机能对其显示内容、显示方法全方面控制，同时控制软件提供界面实现对其运行状态监视。
（3）组网功效调试
系统中计算机设备组成局域网，实现内部资源共享，标准网络接口提供了和其标准网络连网能力，网络软件提供网络信息公布，实现网络控制，完成组网后视各个终端能否快速响应控制计算机指令要求，并做好调试验收汇报。
（8）系统调试常见故障及处理方案
（1）屏体整屏不亮
检验计算机是否运行正常，计算机和屏体控制系统连接线缆是否连接正确，接触是否良好。控制系统是否上电，控制系统输出线缆是否按次序连接正确。
当上述检验结果确定无误，再检验屏体。屏体是否上电，查屏供电系统是否正常。控制系统输出到屏体数据线是否连接正确。环境温度和湿度是否超出了产品使用要求。
（2）图像不稳，左右晃动
此现象属于控制系统数字地和屏体数字地电位差异造成。检验控制系统输出地线和屏体第一个单元板输入地线是否连接良好。
（3）图像位置不对，或屏上没有图像，即图像已经超出屏体映射区
检验您所设置框体偏移量是否适宜，请将其改为适宜值
检验框体位置是否和您所期望播放画面位置一致，如不是，请将其设为一致
检验控制器通讯电缆连接，如不正确，请将其按正确方法连接
（4）屏体带静电
立即关闭屏体电源，检验电源线地线是否连接良好
用万用表测量屏体金属件和大地连线间电阻，检验屏体机壳地线是否接地良好
（5）屏体图像缺色
所缺颜色对应电源出现自动保护或输出故障
该颜色亮度设定为最低
数据连线有松动
对应数据通道故障
（6）屏体图像有底色
外部干扰超出系统容限，请刷新画面。
（7）屏体上，局部一个或两个模块显示异常甚至不亮
打开屏体后门，检验给两张单元板供电电源是否正常，如不正常，更换一只正品电源即可。数据线是否插好，如有松动或脱落则重新插好，坏则更换。
（9）系统试运行及测试
通电及初步测试
整个系统搭建完成以后，请先检验各信号线和数据线连接是否正常，然后给整个显示器供电，先用专用测试仪对显示器根据每隔16行方法检验。当全屏检验完成并确定无误后，关闭全部电源。恢复系统正常连接，取下测试仪，并根据计算机控制器屏体通电次序重新开启系统。
系统试运行
每一块单元板在出厂之前全部经过老化试验，单元板经过严格温度试验、老化试验和振动试验等，所以系统成功搭建后即可长时间可靠运行。显示器正常工作应满足以下环境条件
交流工作电压
220V 50/60Hz
工作环境温度
低温-20℃；高温+60℃
相对湿度
10% - 95%

五、组织机构图
项目领导小组：由企业总经理、技术总监、财务主任组成。负责项目标技术、生产及资金运作。

1）项目经理：由资深工程责任人担任。
负责项目标技术实现、协调和现场安装。项目经理职责：
●对工程全方面负责，对项目部组员职责进行分工，明确责任。
●认真管理，推行协议要求达成目标，确保工程达成优良。
●负责工程计划实施，全方面推行工程协议。分阶段进行施工计划进度安排和控制。随时调整施工力量确保进度。
●落实安全、文明施工方法。
●参与工程图纸会审，严格按图纸和操作规程施工。
●对工程质量进行控制、管理和监督，组织工程质量检验、评定整改及工程验评。指导、监督施工现场人员做好质量统计。
●技术责任人，对关键工序、特殊工序应向施工员和施工班组进行技术交底。
●监督成品保护方法落实情况。
2）计划部：制订项目实施计划，监督项目进度，并协调可能出现意外。
●采购：按项目清单和采购控制要求确保原材料按计划送达。
●生产：按项目计划要求制订具体生产计划，并按之实施。
●检验：按质量计划要求设置各检验点，对关键原材料、关键工序关键检验。
六、项目管理计划
成立组织机构，制订施工实施计划。计划部着重采购计划，生产部门着重具体模组生产计划，项目经理着重工程现场安装计划，计划部、项目经理按计划控制项目标进度和质量。
1.现场施工组织图

2.和业主和监理配合
1． 在施工前或施工过程中，深入消化图纸，利用我方技术人员丰富施工经验，主动主动提供合理化提议，尽最大可能为业主在保持原设计功效不变情况下，降低成本，或便于未来维修操作。
2． 设备开箱检验、验收时应在验收前14天以书面通知监理、业主及相关方面，共同检验验收。
3． 按时参与业主、监理主持召开工程协调会，充足领会掌握业主、监理工作要求，立即落实完成会议中所确定工作内容。
4． 主动配合业主、监理工程优化修改、方案确定和技术论证，为业主排忧解难。工程设计变更实施前应事先取得监理、业主同意认可。
5． 由我方购置材料设备，经过比质量、比服务、比价格，择优选择几家实力强、质优价廉厂家，供业主选择。在产品型号、规格和性能方面事先取得业主代表认可后，并取得业主代表、监理入场检测合格，方可安装。做到让业主、监理满意放心。
6． 整个工程由甲方、监理、设计单位、施工单位共同协调配合。
七、质量确保
1、工程施工和验收实施技术规范及标准
● 甲方提供技术图纸、设计变更通知单和技术资料，设备制造厂图纸、安装说明书等技术文件。
● 《LED显示器通用规范》(SJ/T11141-)
● 《LED显示器检测方法》
● 包装储运图示标志 （GB191）
● 电工电子产品基础环境试验规程试验 A：低温试验方法 (GB2423.1)
● 电工电子产品基础环境试验规程试验 B：高温试验方法 (GB2423.2)
● 电工电子产品基础环境试验规程试验 Ca：恒定湿热试验方法 (GB2423.3)
● 电工电子产品基础环境试验规程试验 R：水试验方法 (GB2423.38)
● 信息技术设备（包含电气事务设备）安全 （GB4943）
● 设备可靠性试验恒定失效率假设下失效率和平均无故障时间验证试验方案 （GB5080.7）
● 电子测量仪器振动试验 （GB6587.4）
● 电子测量仪器电磁兼容性试验规范 辐射敏感度试验（GB6833.5）
● 电子测量仪器电磁兼容性试验规范 传导敏感度试验（GB6833.6）
● 广播电视演播系统视音频和脉冲设备安全要求（GB9378）
● 微型数字电子计算机通用技术条件（GB9813）
● 《民用建筑电气设备规范》（JQJ/T16）
● 《机械设备安装工程施工及验收通用规范》（GB50231）
● 《建设工程施工现场供电安全规范》（GB50194）
● 《建筑安装工程质量检验评定统一标准》（GBJ300）
● 《建筑电气安装工程质量检验评定标准》（GBJ303）
● 《总线局域网标准》（IEEE802.3）
● 《环形局域网标准》（IEEE802.3）
2、现场质保体系
施工现场建立完备质量确保体系，全部质量工作均受控于该质量体系，并配置有对应专职技术人员和检测设备。
3、技术管理
对于特殊工种坚持持证上岗工作。开工前认真组织相关施工人员熟悉图纸，深化了解施工方案。按国家相关要求做好工程技术资料编制整理工作。
4、质量影响原因控制
①　 施工前由各专业施工人员向班组作业人员进行具体书面技术交底。坚持实施质量自检、互检、专检三检制度。在验收前二十四小时以书面通知甲方及相关各方，共同检验验收。
②　 虚心接收甲方及各级质监人员监督检验，并提供必需设施、人工及材料，方便利于其从事检验和试验工作。对提出问题立即进行整改。
③　 严格按图施工，严守工艺操作规程，未经建设方和设计部门同意，不得私自变更或修改设计。
5、材料管理
（一） 材料及成品到现场后应进行质量检验，如发觉质量不合格应立即向业主代表、监理方提出退换，不得用于工程施工。
（二） 全部自购材料及成品必需从国家认可正规渠道购入，必需符合国家相关技术规范和质量验评标准，须事先取得相关试验数据(检测单位须一级以上)，成品、半成品须有合格证，厂家质保书和试验汇报。经业主及监督检验合格后，按时供给到现场。
6、计量检测管理
施工所使用计量器必需是检定使用期内合格器具。安装工程所设置仪表，安装之前应送检合格。
7、资料搜集和整理
①　 工程技术资料是反应工程质量和工作质量关键依据，是工程从施工准备阶段、组织施工阶段和交工验收阶段等全过程真实统计；经过搜集、整理、最终归入档案；是工程原始凭证；是以后维修、检修、改建、扩建、更新关键依据。
②　 我方在工程完工后，立即将施工过程中搜集相关数据及验收时测试汇报整理归档，由我方及业主共同保留，为以后维修、检修、改建、扩建、更新等提供关键理论依据。
八、安全生产管理确保方法
1、常规安全管理方法
(1)遵守《安全手册》、《安全技术操作规程》，认真实施安全生产“五同时”和“三要”要求，进行现场管理，杜绝“三违”现象。
(2)坚持常常性安全教育，坚持“三级安全教育”，坚持上岗前安全教育和特种作业人员培(复)训教育。
(3)定时召开安全例会、生产协调会、班组工前安全交底会。
(4)定时进行安全检验，依据安全管理工作需要进行常常性、专业性、季节性、节假日、班组上岗前安全检验，对不安全原因严格整改，对违章违纪严厉处理。
(5)制订和实施安全生产奖惩条例，认真建立安全管理台帐。
(6)做好季节性安全防范工作制度建设，夏季抓好防台防汛、防暑降温、防触电防雷击、防火防爆等工作，冬季抓好防冻防滑、防风防雾、防火防爆等工作。
(7)实施安全事故汇报制度，并做到“四不放过”。
(8)加强安全用电知识培训，了解和掌握安全用电知识，定时检验和维修电器设备及线路，确保用电安全。
2、防火、防电及机械安全管理方法
(1)用电安全管理
①工地编制施工用电组织设计，《施工组织设计》经项目总工程师审批后报监理。制订电气安全操作规程、电气安装规程、电气运行管理规程和电气维修检验制度，做好交接班、电气维修作业、接地电阻、手持电动工具绝缘电阻、漏电开关测试统计。
②施工现场电气设备必需符适用电安全技术规范，输电线路采取三相五线制和“三级配电二级保护”，电线（缆）按要求架设，不可随地拖拉，各类电箱均安装在合适位置，并设有反复接地保护方法，反复接地电阻值小于10Ω。实施“一机、一闸、一箱、一漏”制。
③在施工现场专用中性点直接接地电力线路采取TN-S接零保护系统，接地电阻小于4欧姆，电气设备金属外壳和专用保护零线相连接。
④变配电室符合“四防一通”要求，建立对应管理制度，配置好必需安全防护用具。
⑤电工作业时必需穿戴好个人防护用具，并严格实施电气安全操作规程，做到持证上岗。电工作业必需严格落实“装得正确，用得安全，修得立即，拆得根本”十六字方针。
3、安全管理其它方法
(1)安全教育管理
①项目经理、安全员等施工管理人员均持证上岗，现场作业人员均经过安全培训教育和岗前教育，并建立好“三级教育卡”。外来劳务人员或转岗民工也要经过安全培训教育，方可上岗作业。每逢节假日或依据气候（季节性）特点进行针对性安全教育，教育内容要统计在案。
②主管安全生产项目副经理负责编制年度教育培训计划，结合施工特点合理安排职员进行教育培训和特殊工种审证工作。
(2)特殊工种管理
①　 特殊工种人员（电工、焊工、起重工、设备操作手、指挥等）必需经培训合格持证上岗，无证或证书过期人员严禁上岗。
②　 对特种作业人员进行登记汇总，正确填写已审日期及下次复审日期，而且附上每位特种作业人员证件复印件。
③　 加强对特种作业人员安全教育，在特殊区域或尤其危险场所工作，优异行安全交底，并采取可靠对操作人员本人和对她人安全防护方法。

年 月 日
