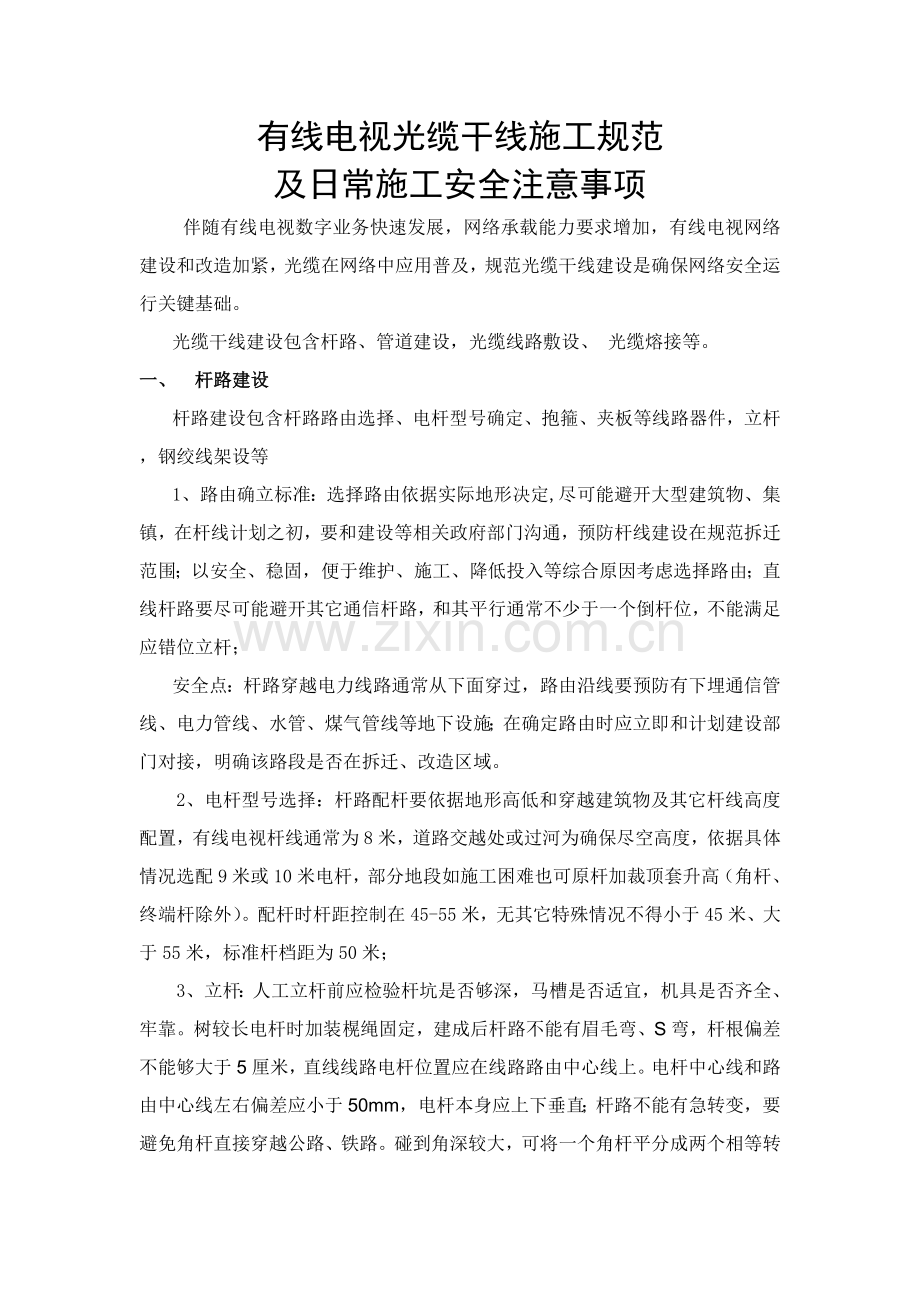

有线电视光缆干线施工规范及日常施工安全注意事项伴随有线电视数字业务快速发展，网络承载能力要求增加，有线电视网络建设和改造加紧，光缆在网络中应用普及，规范光缆干线建设是确保网络安全运行关键基础。光缆干线建设包含杆路、管道建设，光缆线路敷设、 光缆熔接等。一、 杆路建设杆路建设包含杆路路由选择、电杆型号确定、抱箍、夹板等线路器件，立杆，钢绞线架设等1、路由确立标准：选择路由依据实际地形决定,尽可能避开大型建筑物、集镇，在杆线计划之初，要和建设等相关政府部门沟通，预防杆线建设在规范拆迁范围；以安全、稳固，便于维护、施工、降低投入等综合原因考虑选择路由；直线杆路要尽可能避开其它通信杆路，和其平行通常不少于一个倒杆位，不能满足应错位立杆；安全点：杆路穿越电力线路通常从下面穿过，路由沿线要预防有下埋通信管线、电力管线、水管、煤气管线等地下设施；在确定路由时应立即和计划建设部门对接，明确该路段是否在拆迁、改造区域。 2、电杆型号选择：杆路配杆要依据地形高低和穿越建筑物及其它杆线高度配置，有线电视杆线通常为8米，道路交越处或过河为确保尽空高度，依据具体情况选配9米或10米电杆，部分地段如施工困难也可原杆加裁顶套升高（角杆、终端杆除外）。配杆时杆距控制在45-55米，无其它特殊情况不得小于45米、大于55米，标准杆档距为50米；3、立杆：人工立杆前应检验杆坑是否够深，马槽是否适宜，机具是否齐全、牢靠。树较长电杆时加装榥绳固定，建成后杆路不能有眉毛弯、S弯，杆根偏差不能够大于5厘米，直线线路电杆位置应在线路路由中心线上。电杆中心线和路由中心线左右偏差应小于50mm，电杆本身应上下垂直；杆路不能有急转变，要避免角杆直接穿越公路、铁路。碰到角深较大，可将一个角杆平分成两个相等转角，立角杆时杆根内移15cm，杆稍向外偏移25度，因地形限制或装撑杆角杆可不内移；终端杆竖立后应向拉线侧倾斜10-20cm；对于土质松软地带角杆、跨越杆、终端杆等杆底必需加垫坚硬平板，以预防电杆受力时杆根下坠，影响吊线强度及稳定性；安全点：搬运、运输、堆卸电杆时要预防失落、滚动。立杆、换电杆时应了解周围环境，预防碰触房屋、电力杆线等设施。施工范围内设置警示标志，并有专员维持秩序，确保车辆、行人安全。在公路等道路旁边电杆要间隔喷涂三红三白反光漆，每道宽20cm（拆杆时应清除电杆上全部线条和拉线及附挂设备，断杆、斜杆上杆要进行加固保护）（案例讲解）常见电杆埋深深度见下表：电杆型号一般土硬土水田、湿地7.0米1.3米1.2米1.4米8.0米1.5米1.4米1.6米9.0米1.6米1.5米1.7米10.0米1.7米1.6米1.8米4、钢绞线架设、抱箍等铁件安装：干线钢绞线通常采取6.6（7/2.2），以上长距离钢绞线架设要采取放线盘布缆，吊线抱箍距杆梢40至60cm处，不得少于25cm；铁件全部采取热镀锌材料，吊线抱箍选择D144、D164、D184单吊抱箍，穿钉配置齐全，拉线抱箍选择D144、D164、D184抱箍，附挂在供电杆线依据杆径选择，吊线通常采取三眼单槽夹板和吊线抱箍固定方法，吊线位置必需保持在杆路同一侧，不能任意改变方向；钢绞线紧完后50m杆距吊线水平高度大于地面5m时，垂度30时21.5cm；敷设墙壁吊线程式应符合设计要求，墙上支撑间距应为810m，终端固定物和第一只支撑间距不应大于 5m。安全点：长距离钢绞线布放时应用放线盘，严防打圈及死结；紧线时，要沿线巡查，预防障碍物刮拉发生钢绞线突弹，触碰电力线，影响杆线及施工人员安全，穿越变压器要做好穿管保护，路口门前要有专员看护，确保行人车辆安全，收紧时要注意观察地锚拉线受力状态，可用双手用力向下拉晃拉线，使之出土顺畅，现场要有专员统一协调，确保线路信息立即反馈。和电力220V、380V等其它线路交越，应加装保护套，交越中心向两边各1.5m为宜，两侧确保最少各超出0.5m； 10KV电力线以上交越处不宜采取保护套方法，可在交越处两侧电杆处将吊线做直埋式接地；和供电线路共架，为确保施工人员及线路传输安全要求，以供电线路标示电压2伏特以下者为限。其最小间距为（750伏特以下 1.2米、751至15000伏 2.5米、15001至25000伏 5.0米、25001至35000伏 10.0米、35001至50000伏 15.0米、50001至60000伏 18.0米）。架设吊线离地面高度不得低于4.5米，过公路不得低于5.5米，过铁路不得低于7米。5、拉线施工：拉线方位角深要用皮尺测定,丈量角深以50米标准杆距为测定依据；角杆拉线通常在吊线抱箍上方，对过路、过港超长，及路由复杂吊线要加做人字拉等辅助拉线，人字拉等辅助拉线通常在吊线抱箍下方，拉线抱箍和吊线抱箍间距10cm2cm，第一道拉线和第二道拉线抱箍间距为20cm为宜；拉线材料必需和主吊线型号一致最好大一个程式，角度较深受力较大角杆、终端拉线型号不得小于6.6；（图）通常防风拉为8根杆一处，四方拉32根左右设一处(最长不得大于48根杆距)。拉线线距离比1:1，不得少于0.75；拉线制作，上把尺寸第一道10cm，上把3花3cm，第二道10cm，留尾10cm，上把尺寸封头5圈+3圈；中把尺寸第一道10cm，第二道10cm，中把尺寸全长(包含扣线钢环、不包含封头留长)60cm，中把尺寸封头5圈+3圈，做时始端铁丝要挤紧五股衬环，绕线平滑，不不跳股。 地锚拉棒通常选择1800mm12mm，2100mm16mm，地描块采取600mm400mm、800mm400mm水泥预制块；角杆、终端拉线应用2100mm16mm拉棒，防风拉线侧面拉线可采取1800mm12mm钢柄地锚。特殊杆或特殊施工位置应用2400mm20mm地锚拉棒，拉棒出土长度控制在20至50厘米，角杆拉线方位许可偏差5厘米，其它拉棒地锚出土方位许可偏差10厘米；拉棒出土斜口要深、要斜，上部拉线和钢柄成直线回土要扎实；高拉桩杆稍应向拉线协力方向反侧倾斜6080厘米,付拉包箍距杆梢不少于25厘米,正拉线和地面保持合理高度；撑杆方应该在角杆内角平分线上,撑杆杆根要埋深4060厘米；角度较浅自撑拉撑担应装在电杆1/5处；拉线地锚坑埋深：一般土埋不低于1.4m，硬土不低于1.3m，水田、湿地不低于1.5m。安全点：地锚选址不应在沼泽、虚土处，拉棒和地锚锚接牢靠，垫片用双罗帽拧紧且拉棒丝口打毛预防松动脱落，地锚回填土内不应含有直径大于5厘米砾石碎砖等坚硬物，隔层踩压严实，做好后地锚拉线上安装反光警示标志。（案例） 6、接地：杆线和高压线交越时，两端杆子在立杆前应先做好穿心地气线（预防高压放弧）；干线沿线每隔400-500米做接地一次，并确保每个断联处有一个接地，接地电阻小于10欧姆，采取3.6钢绞线做引线，并用11#铁丝捆扎固定于杆身间距4060cm；接地棒可采取16热镀锌洋圆或角铁打入地表，通常长度要求1-1.2m以确保接触面。（案例）关键点：最近农网改造，附挂供电杆线比较普遍，和电力线、路灯线平行交叉较多，对于这些路段接地要良好，预防发生触电事故。7、标志：杆线施工完成后应设置标志牌，省企业统一标识为蓝底，白字，上部为江苏有线标识LOGO，字面向道路一侧,安装最离地面少于2m，高拉杆、撑杆不编者按列杆号（图）；架空光（电）缆沿线设置标志牌，每隔 300m间距点，加挂标志牌内容详实能表现路由走向、光缆芯数、用途等等，标志牌牢靠固定于光（电）上，面对观看方向。二、 架空光、电缆施工1、 依据图纸设计对光、电缆型号、规格、数量进行清点检验；2、 对施工所用光、电缆依据施工实际情况经济、合理配盘；3、 光、电缆应尽可能做到整段架设,降低中间接头；4、 光、电缆敷设要依据设计敷设时留有足够长度；5、 光（电）缆布放时不许可过分弯曲,其弯曲半径不得小于光缆处径20倍,电缆大于其外径15倍，布放应顺直，无显著扭绞和交叉，不许可有小扣及纽绞现象，不得损坏光（电）缆保护层；光缆牵引过程中，牵引力要固定在加强芯上，对地形复杂路段可、采取倒“S”字分段牵引方法敷设； 6、 布放光缆时应在角深大角杆上，背档或吊档杆上挂有滑轮，光缆在角杆，四方拉上有预留伸缩缆，预留缆用塑料波纹管护套，用软扎线固定在电杆上；7、 架空光、电缆钩间距通常3只/米，挂钩和光、电缆搭扣一致，干线通常选择35挂钩，挂钩托板齐全，平正布放无蛇形；8、 光缆接头盒两侧余线10-20m为宜,将余线用预留架固定接头杆相邻两杆反侧,把余缆盘在余线架上,绑扎牢靠整齐，电缆支干放大器两端余线通常预留2-3m，并盘成直径30cm左右圆圈固定，盘扎时注意电缆防水头和放大器F座相平，并逐步向下保持一定弧度；9、 架空光缆每200m作一处伸缩弯，伸缩弯在电杆两侧挂钩间下垂20-30cm，并套塑料管保护，5-6根直线杆预留20-30m；10、光缆引上依据光缆条数可采取75或110镀锌管，在墙壁引上要用抱箍固定，内穿支管进行保护，在相邻杆上预留6-8m。11、进入机房光（电）缆外护层应完整，无可见损伤；机房内光（电）缆应按设计要求做好编号和相关标志。12、光缆沿墙敷设需做好保护，转角处应给予保护。四、管道光（电）缆施工1、光（电）缆规格程式、光缆走向、路由应符合设计要求；2、做好施工现场安全防护，确保行人、车辆及施工人员安全；3、光（电）缆管道占用，应根据光缆占上侧、电缆占下侧标准使用；4、在孔径90mm及以上钢管或塑料管道内，应依据设计要求一次放足三根或三根以上子管，子管在人（手）井内通常长度20cm-40cm；（图）5、整盘分段施放应根据A、B端敷设光电缆；敷设光（电）缆时牵引力应符合光缆安全要求，光缆一次牵引长度通常不应大于1000米，超长时应采取字分段牵引。 6、敷设管道光（电）缆曲率半径要求：（1）敷设过程中光缆曲率半径必需大于光缆外径20倍，光缆在人（手）孔中固定后曲率半径必需大于光缆外径10倍。（2）电缆曲率半径必需大于电缆外径15倍。7、新建接头处两侧布放预留光（电）重合长度应符合施工要求，接续完成后余长应在人孔内盘放并固定；8、敷设后线缆应紧靠人孔壁，并应按设计要求以扎带绑扎托架上，光缆在人孔内子管外部分应采取塑料软管保护方法；9、光（电）缆在每个人孔内应按设计要求做好标志标识（同架空线路要求）。五、日常施工1、电源线敷设安装1、直流电源线规格、布放路由、布放位置应符合设备使用要求；2、电源线必需采取整条电缆线料，严禁中间接头，外皮应完整无损伤。3、交流电源线必需有接地保护线；4、电源线布放应自然顺直，无显著扭绞和交叉，电源线转弯处应放松，均匀圆滑；布放电源线绑扎整齐，松紧适度，绑扎间距均匀，室内走线不得溢出走线槽道，富余电源线应截除；5、交、直流电源电力电缆，必需分开布放；电源线应和信号线缆分开布放,避免在同一线束内；6、电源线接入空气开关处和空气开关应有清楚标识，指明该电源线连接设备机架位置。标识书写应清楚、端正和正确，标识应选择不宜损坏材料；7、直流电源线成端接续连接牢靠，接触良好，电压降指标及对地电位应符合设计要求；8、安装好电源线末端必需有胶带等绝缘物封头，电缆剖头处必需用胶带和护套封扎。多出电源线应截断，避免盘绕；9、设备取电时就检验工具是否有破损，接电时操作人员应有绝缘保护方法，并有些人看护，严禁一人独自进行作业。2、设备箱安装1、安装在电杆上架空设备箱底部距地面应3m且不影响道路通行；2、落地式箱体安装位置、安装高度、防潮方法等应符合设计要求。箱体安装必需牢靠、安全、可靠，箱体垂直偏差应3mm；3、室内箱体安装要牢靠，墙嵌箱体底边离地高度宜不低于1m；安装室外墙壁箱体时，箱体下端面距地面为2.83.2m，箱内外应整齐，箱体不倾斜，紧贴墙面，安装牢靠；4、箱体地线必需良好接地，接地电阻值符合设计要求；5、箱体内光（电）缆及尾纤、跳纤、适配器在箱体内路由走向及固定方法应符合设计要求，光接机、ONU、EOC等设备安装牢靠美观。有线数字电视网络施工安全要求一、工程施工安全管理通常性要求：为消除施工中冒险性、盲目性和随意性，落实各项安全技术方法，杜绝各类安全隐患，控制和降低事故发生，安全生产方面要做好以下几点：1、制订落实安全管理制度：（1）落实施工单位安全施工责任制；（2）建立健全安全施工规章制度；（3）规范安全施工管理规程；2、做好工程开工前安全准备工作：（1）根据网络工程施工施工安全标准、要求，结合施工工程特点，审核施工组织中相关安全技术方法或单项安全施工组织设计或方案。（2）根据现场安全施工管理措施要求，审核现场施工场地条件、材料、设备堆放等。（3）在施工开始之前，了解现场环境，人为障碍等原因，方便掌握障碍所在和不利环境相关资料，立即提出防范方法；（4）施工现场安全警示标志标识配置。3、施工阶段安全管理：（1）审核实施工程施工方案和施工安全技术方法。（2）在工程开工或关键工序开工前必需对施工单位或人员进行安全交底。（3）做好现场管理和检验，包含：对各工序安全施工情况进行跟踪、监督、检验，验证施工人员是否根据施工规范和步骤进行操作，绝对严禁施工单位人员酒后进行作业。发觉安全隐患要立即正确处理。（4）网络设备用电要保障人身及设备安全，在调测过程中，通电前必需进行安全检验，全部问题整改后方可通电调试；（5）现场施工人员碰到安全事故，比如光缆挖断、人员受伤等，应在第一时间通知相关领导，方便立即协调处理。2、管道工程安全管理（1）管线建设，应该达成广播电视行业标准要求和要求，尤其是和燃气管道、电力电缆隔距。（2）施工期间，过路口应设有安全标志，施工用电应加强对交流电源管理，插销板、电源插头应完好。（3）施工单位进行管道施工时必需了解已建其它部门单位地下管道，对现场施工环境采取必需安全防护方法，确保网络安全、可靠。（4）严格根据计划设计给定路由进行施工； （5）不管是光缆沟还是管道沟，通常和路口交越地方，标准上夜间必需回填平整，以确保行人、车辆安全。3、杆线工程安全管理（1）杆线建设，应该达成广播电视行业标准要求和要求，在条件含有地段要保持和其它通信杆线间距，尤其是强电杆线隔距；（2）施工期间，过路口应设有安全标志，加强对施工用电管理，取电、搭电严格按用电操作规程进行，确保安全可靠插销板、电源插头应完好；（3）对登高作业施工人员如处于过分疲惫状态下不得从事施工作业；（4）登高作业人员必需佩戴安全帽、使用安全带；（5）如和雷雨天气，严禁上杆高空作业、布放钢绞线等，避免直击雷和感应雷对施工人员造成伤害；（6）在有条件情况下，栽杆和拔杆尽可能使用机械设备，不许可使用危险程度极大人力施工；（7.）施工作业人员要定时对机械进行保养和检验，对登高梯子等要常常性检验；（8）留心施工现场周围环境，注意施工过程对车辆、行人、建筑安全防范；（9）注意施工现场车辆、设备、机具、仪表及施工材料安全，预防损害或丢失。二、施工人员安全管理：施工人员常见安全事故：高处坠落、触电事故、机械伤害。关键成因，器材原因：不合格电杆、线材、构件，不合格安全用具；本身原因：不了解、不遵守安全操作规程，思想松懈、麻痹；不熟悉环境，和气候，地下、地面、施工条件等。针对以上成因，作业人员绝对严禁酒后或服有嗜睡性药品、身体显著不适时登高。在登高前先检验器具是否可靠，电杆根部是否有断裂损伤等，熟悉作业周围环境，对未知线路全部按电力线处理。利用电力等杆路时候，需要注意杆路承受能力，增加拉线，接地、防雷等保护装置。高空作业人员应衣着灵便，穿软底绝缘鞋，并正确佩戴安全帽等个人防护用具，安全带宜使用全方位防冲击安全带。安全带必需拴在牢靠构件上，并不得低挂高用。施工过程中，应随时检验安全带是否拴牢。在高、低压电力线下方或周围作业，施工前应用测电笔检测线路是否带电。高处作业所用工具和材料应放在工具袋内或用绳索绑牢，上下传输物件应用绳索吊送，严禁抛掷，预防工具等掉落。若有电力线，路灯线触碰、断落在通信线条上或断落在作业区域，应立即停止作业。跨越不停电线路架线施工应在良好天气下进行，遇雷电、雨、雪、霜、雾，相对湿度大于85或5级以上大风时，应停止作业（预防高压放弧）。FTTH光纤入户施工常见链路器材：光分线箱、光分路器、尾纤、皮线光缆等光分线箱指安装在电杆上或建筑物内完成配线光缆和入户线光缆连接设备，提供光缆固定、光纤连接、分纤功效。 种类：按安装场景分有室内、室外；按覆盖数有16分路、32分路、48分路等；光分线箱安装依据设计覆盖区域间隔均匀、安装牢靠、并有利于安装维护，采取紧箍钢带固定在电杆上，或用膨胀管墙壁固定，朝向人站立面。 光分路器现在大多使用2分路、4、8、16、32分路；尾纤型号：尾纤标注常见FC/APC、 SC/UPC等，“/”前面表示连接器型号，FC表示圆形带螺纹，SC表示卡接式方型，另外还有ST、LC等接头；“/”后面表示端面处理APC指斜8度球面研磨抛光，关键用于数字电视信号传输；UPC平面球面研磨抛光关键用于宽带数据传送。按规范施工是确保光纤入户信号质量前提皮线光缆布放：1、路由查勘，施工人员抵达用户端施工，必需在施工前对入户光缆路由走向、入户方法、布放光缆长度、选择材料等内容进行事前路由查勘。依据相关设计文件和“就近标准”实施光缆入户施工。现在我企业大多使用自承式蝶形皮线光缆，在布放时，应严格注意光缆拉伸强度、弯曲半径，避免光纤被缠绕、扭转、损伤和踩踏。入户光缆敷设时牵引力不宜超出光缆许可张力80%，瞬间最大牵引力不得超出光缆许可张力100%，且关键牵引力应加在光缆加强构件上。蝶形引入光缆敷设最小弯曲半径应符合下列要求：（1）敷设过程中蝶形引入光缆弯曲半径不应小于30mm；（2）固定后蝶形引入光缆弯曲半径不应小于15mm。2、蝶形引入光缆布放时须将自光分纤箱到用户终端处全程光缆从光缆盘上一次性以盘8字法倒盘圈后再布放，光缆中间严禁有接头。3、蝶形引入光缆在户外采取沿墙或架空敷设时，应将自承式蝶形引入光缆吊线合适收紧，并要求固定牢靠。皮线光缆固定，利用S形紧固件等专用器具，农村因为特定环境限制，依据场景简易固定，如电杆上采取猫耳朵扎法，支撑点扎丝线缠绕等，4、蝶形引入光缆敷设后，为制作光纤机械接续连接插头预留长度宜为：光缆分纤箱、住户家庭信息配线箱或光纤面板插座一侧预留1.0m。皮线光缆沿杆壁至光缆分纤箱下方，成形直径大于15cm弧圈后依据箱体内部坚固件设置引入箱体，顺势盘绕接入光分路器并盘绕成圈。进入光分线箱皮光缆要整齐，从一侧按次序进入，连续完成后多出线缆抽也箱体，盘扎在钢绞线上。5、入户光缆从墙孔进入户内，入户处使用过墙套管保护。将沿门框边缘和贴脚线安装卡钉扣，卡钉扣间距50cm，待卡钉扣全部安装完成，将蝶形光缆逐一扣入卡钉扣内，切不可先将蝶形光缆扣入卡钉扣，然后再安装、敲击卡钉扣。6、安装设备时依据测试点位置对光功率进行初步估算，和光功率实测数据进行对比，如偏差较大，应进行排查（光纤入户光链路通常步骤图，数据不超出两级分光，分路小于64分路，波长为1310和1490 nm，电视不超出3级分光，电视1550nm），考虑尾纤、适配器，功率冗余、用户指标等提议入户数字电视接收光功率在-12DB左右，宽带数据光功率大于-20DB；企业现在使用设备：光放输出功率：22DB，OLT输出功率3DB常见光分器损耗：2分路3DB，4分路6DB，8分路9DB，16分路12DB，32分路15DB，附加损耗：2分路0.2DB，4分路0.4DB，8分路0.6DB，16分路1.2DB，32分路2DB；活动连接连接头损耗0.5 DB。
