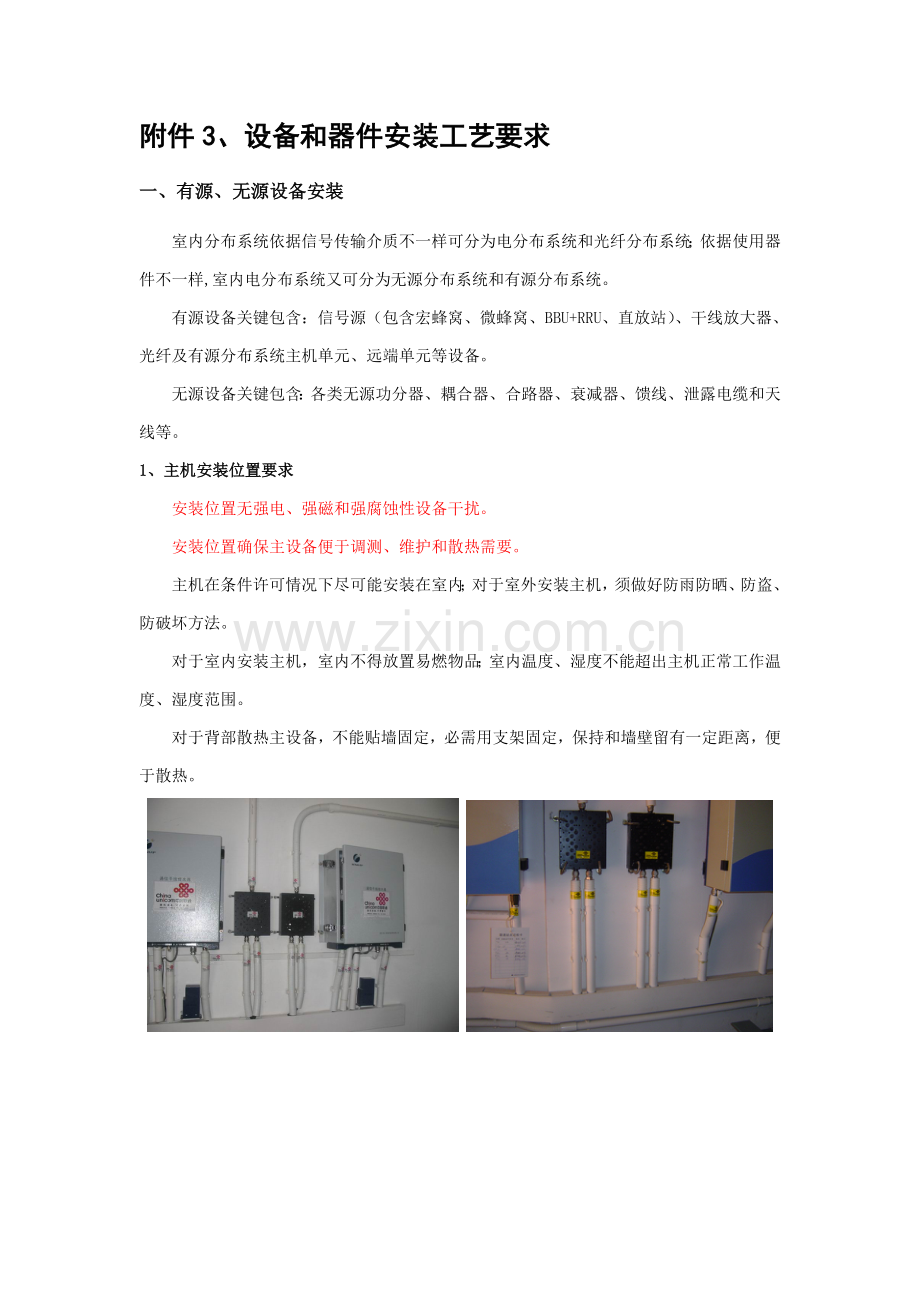

附件3、设备和器件安装工艺要求
一、有源、无源设备安装
室内分布系统依据信号传输介质不一样可分为电分布系统和光纤分布系统；依据使用器件不一样,室内电分布系统又可分为无源分布系统和有源分布系统。
有源设备关键包含：信号源（包含宏蜂窝、微蜂窝、BBU+RRU、直放站）、干线放大器、光纤及有源分布系统主机单元、远端单元等设备。
无源设备关键包含：各类无源功分器、耦合器、合路器、衰减器、馈线、泄露电缆和天线等。
1、主机安装位置要求
安装位置无强电、强磁和强腐蚀性设备干扰。
安装位置确保主设备便于调测、维护和散热需要。
主机在条件许可情况下尽可能安装在室内；对于室外安装主机，须做好防雨防晒、防盗、防破坏方法。
对于室内安装主机，室内不得放置易燃物品；室内温度、湿度不能超出主机正常工作温度、湿度范围。
对于背部散热主设备，不能贴墙固定，必需用支架固定，保持和墙壁留有一定距离，便于散热。

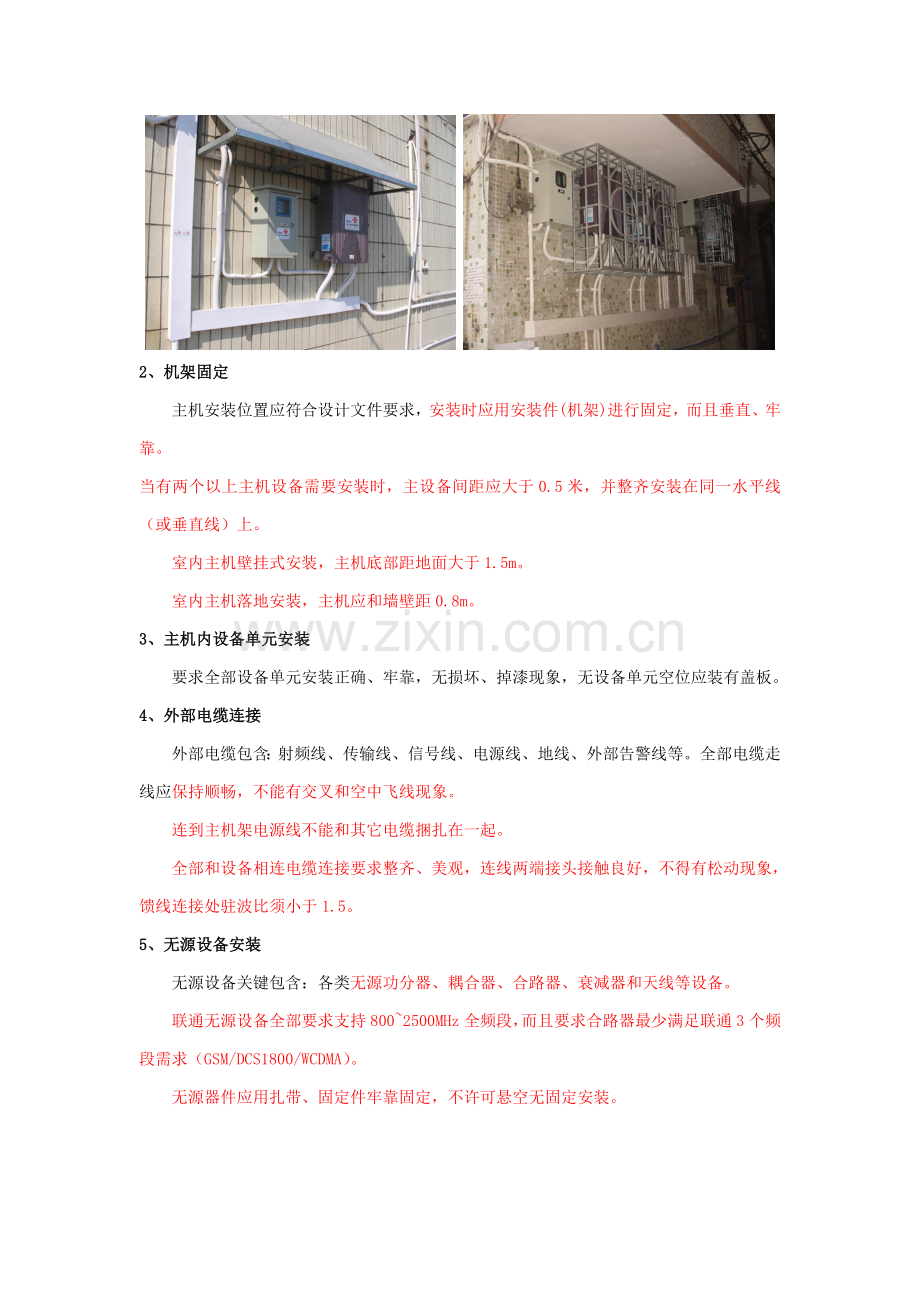

2、机架固定
主机安装位置应符合设计文件要求，安装时应用安装件(机架)进行固定，而且垂直、牢靠。
当有两个以上主机设备需要安装时，主设备间距应大于0.5米，并整齐安装在同一水平线（或垂直线）上。
室内主机壁挂式安装，主机底部距地面大于1.5m。
室内主机落地安装，主机应和墙壁距0.8m。
3、主机内设备单元安装
要求全部设备单元安装正确、牢靠，无损坏、掉漆现象，无设备单元空位应装有盖板。
4、外部电缆连接
外部电缆包含：射频线、传输线、信号线、电源线、地线、外部告警线等。全部电缆走线应保持顺畅，不能有交叉和空中飞线现象。
连到主机架电源线不能和其它电缆捆扎在一起。
全部和设备相连电缆连接要求整齐、美观，连线两端接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.5。
5、无源设备安装
无源设备关键包含：各类无源功分器、耦合器、合路器、衰减器和天线等设备。
联通无源设备全部要求支持800~2500MHz全频段，而且要求合路器最少满足联通3个频段需求（GSM/DCS1800/WCDMA）。
无源器件应用扎带、固定件牢靠固定，不许可悬空无固定安装。

6、室分监控系统
室分系统主机和干放必需安装监控模块以监控工作状态是否正常，必需确保告警信息能够正常发送回网管系统，确保在网管系统下进行监控，全部设备和监控系统必需符合《中国联通直放站网管监控协议》要求。
二 、天线安装
1、室内天线安装
天线安装：
天线安装位置应符合设计文件（方案）要求，并尽可能安装在装修吊顶材料板中央，以保持美观。
若为挂墙式天线，必需使用天线支架牢靠地安装在墙上，确保天线垂直美观，而且不破坏室内整体环境。
若为吸顶式天线，能够安装固定在装修吊顶或天花板上，确保天线水平美观，而且不破坏室内整体环境；假如装修吊顶为石膏板吊顶，可依据设计要求将天线安装于吊顶和天花板之间，但必需对天线做牢靠固定，不能任意摆放。
电梯内天线固定，必需用M8膨胀螺栓牢靠固定于电梯井壁。考虑到3G改造扩容方便，推荐使用宽频高增益壁挂天线。
安装天线时应戴洁净手套操作，确保天线清洁洁净。

三、馈线安装
1、馈线布放和PVC管要求
馈线布放必需根据设计文件（方案）要求，且应整齐、美观，不得有交叉、扭曲、空中飞线等情况。

馈线要求：阻燃。
当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲曲率半径不超出下表要求：
线 径
二次弯曲半径
一次性弯曲半径
7/8”
360mm
120mm
3/8”
150mm
50mm
1/2”一般
210mm
70mm
1/2”超柔
120mm
40mm
穿竖线时要首先认真看清图纸，对竖线在各层中排列次序要有合理安排，以方便以后器件制作，竖线要直，做到方便检验，布局美观，扎带或卡码间距需符合表二要求、扎带头要剪齐、方向一致。
穿横线时，走线要水平、拉直，不可捆绑在线缆上，要做到单独捆绑，扎带或卡码间距需符合要求；扎带头要剪齐，做到方向一致，注意走线美观。穿横线如业主有要求，要穿PVC管，走线要水平、拉直，不可捆绑在细线缆上，要做到单独捆绑，在天花板上每1.5米一个扎带，明线处0.6米一个扎带，扎带头要剪齐，做到方向一致。注意走线美观，经过白墙时要穿PVC管。在墙上固定时使用塑料管卡。全部7/8馈线要用扎带捆扎，没有用PVC管地方要用黑色扎带，有白色PVC管地方用白色扎带。两条以上馈线要平行放置，每条线单独捆扎。
对于明线如不在机房、线井和天花吊顶中布放馈线，必需使用万向角铁或套用PVC管。要求全部走线管布放整齐、美观；套用PVC管，其转弯处要使用PVC软管连接。扎带头要剪齐，做到方向一致。
对于物业因为消防等特殊要求，必需使用镀锌管站点，馈线布放能够套用镀锌管，但须提供对应证实文件。

2、馈线连接头安装
馈线连接头全部必需牢靠安装，正确使用专用做头工具，严格根据说明书上步骤进行，接头不可有松动，馈线芯及外皮不可有毛刺，拧紧时要固定住下部拧上部，确保接触良好，保持驻波比<1.5以下，并对室外或潮湿区域接头做防水密封处理。
馈线接头和主机/分机、天线、耦合器、功分器连接时，必需连接可靠，接头进丝顺畅，距离馈线接头必需保持50mm长馈线为直出，方可转弯。

3、馈线防水
室外馈线从馈线口进入室内之前，要求有一个“滴水弯”，或斜向上走线，以预防雨水沿着馈线渗透室内，“滴水弯”处套管在最低处需开出水孔（预防套管内积水）。馈线进出口墙孔应用防水、阻燃材料进行密封。外馈线接头、馈线接地点全部必需进行防水密封。

4、馈线布放位置
室内馈线布放应尽可能使用电气管井（弱电井），避免使用风管或水管管井，避免和强电高压管道、避雷地线、避雷网带和消防管道一起布放，确保无强电、强磁干扰。
室内馈线尽可能在线井和天花吊顶中布放，对于不在机房、线井和天花吊顶中布放馈线，应套用PVC管。
地下停车场布线应高于排风、消防等管道，以免因布线过低而引发车辆挂断馈线现象。

5、馈线、跳线、走线管固定
全部馈线、跳线、走线管全部应用馈线夹、馈线座、线码、扎带等加以牢靠固定，固定间距以下表：

7/8" 线径馈线
1/2 "线径馈线
馈线水平走线时：
1.0米
1.5米
馈线垂直走线时：
0.8米
1.0米
室外馈线要求沿室外走线梯固定，或用线码沿墙壁固定，固定间距按表二要求。室外跳线要求沿天线支撑件固定。
6、走线管
要求全部走线管布放整齐、美观，尽可能靠墙布放，并用线码或馈线夹按表二要求进行牢靠固定，转弯处要使用转弯接头或波纹管等软管连接。
若走线管无法靠墙布放（如地下停车场），馈线走线管可和其它线管一起走线，并用扎带固定。
7、馈线和器件安装
馈线太长要锯掉不能盘在器件周围，尽可能缩短馈线长度降低损耗。要确保量好馈线长度后再锯掉馈线，做到一次成功，较短连线要先量好以后再做，不要因为不易连接而打急弯。
四、接 地
接地点不许可复接。GSM和WCDMA主设备共用接地排。室内分布系统采取联合接地，地网接地地阻应小于5欧姆，对于年雷暴日小于20天地域，地网接地地阻可小于10欧姆。
1、主设备接地
直放站、干线放大器、光纤及有源分布系统主机单元设备必需接地，接地线截面积16平方毫米，接地电阻小于10欧姆。
鉴于联通GSM和WCDMA主设备共用接地排，要求从接地排连接到大楼地网地线截面积为25平方毫米。对于特殊地域出于防盗考虑，能够将接地进行焊接。

2、馈线接地
室外馈线必需接地。每条馈线全部应用接地件和截面积为16平方毫米接地线接地，接地电阻小于10欧姆。
当日线安装在铁塔上时，要求在馈线在下塔拐弯前1.5 米处接地；假如由此接地点到馈线入机房长度大于20米时，在馈线进机房前再接一次地。
机房上没有铁塔，天线是固定在支撑杆时，要求在馈线在由楼面拐弯下机房前接地。
馈线接地线要求顺着馈线下行方向进行接地，不许可向上走线。
为了降低馈线接地线电感，要求接地线弯曲角度大于90度，曲率半径大于130毫米。
各馈线接地点不许可复接；接地点要求接触良好，不得有松动现象，并作防锈处理。
馈线接地点数目及位置应符合设计文件要求。
3、室外施主天线和天线支撑件接地
室外施主天线、天线支撑杆和室外走线梯等室外设施全部要求接地，而且要求接地电阻小于10欧姆。
鉴于联通有GSM和WCDMA两套系统，室外施主天线和天线支撑件接地须分别用16平方毫米地线接至公用接地排，要求从接地排连接到大楼地网地线粗细为25平方毫米而且焊接良好，做好防锈处理，室外施主天线和天线支撑件分开接地，不许可串联接地。

4、避雷针
避雷针要求电气性能良好，接地良好。避雷针要有足够高度，能保护铁塔上或杆上直放站信号源，并做防锈处理。避雷针必需和地网连接。
室外天线全部必需在避雷针45度保护角之内。
5、其它接地要求
主机保护地、馈线、天线支撑件接地点应分开。每个接地点要求接触良好，不得有松动现象，并作防氧化处理（加涂防锈漆、银粉、黄油等）。
全部接地线应用线码或扎带固定，外观应平直美观。
五、电 源
主机电源不能用插头接电，必需直接接在空气开关上。主机输入交流电电源线必需火线、零线相对应，不能反接。
主机电源插板最少有两芯及三芯插座各一个，工作状态时放置于不易触摸到安全位置，以防触电。
将维护用插座和电表、空气开关尽可能一起放在配电箱里面，确保安全和美观，同时避免被人盗用电源系统。
要求提供稳定交流电输入, 其输入电压许可波动范围为198V~242V。
直流（48V，24V）供电采取2.5平方毫米供电电缆，交流供电采取2.5平方毫米供电电缆。
若电源走线较长，应用线码固定，走线外观要平直美观。

六、其它设备安装
其它设备安装关键是指光纤直放站波分复用单元、光耦合单元、中继耦合器等设备安装和光路连接。
1、波分复用单元和光耦合单元
标准上必需放置在用户光端机架或自有龙门架上并用螺钉固定。
2、中继耦合器
安装在用户基站上方或避雷器架前，串接在跳线和主馈线之间并加以固定。
3、光路连接
主机用尾纤和合适光衰减器或光法兰头和用户光缆连接，注意保护尾纤头以预防碰撞，使用前用无水酒精清洁尾纤头以预防灰尘沾染。
连接时插销和插孔要正确对位，连接螺母要拧到底。
当系统采取波分复用时，在和用户光系统连接前必需测试并确保波分复用单元均处于正常状态。
尾纤必需用波纹管保护后走线，用扎带固定在走线架上，确保美观。

七、标签
1、标签要求
提议使用统一防水彩打标签纸。内容包含每个器件名称、线方向和长度（两头全部要有），只在馈线起、止两端贴一张联通标志，每个器件和每条馈线全部必需有统计。
对已覆盖电梯使用统一标签，进行联通品牌宣传。
标签应用专用电子标签机打印，不能手写。
标签应粘贴在设备正面轻易看见地方，对于室内天线，标签贴放应保持美观，且不会影响天线安装效果。
主机设备全部连线（馈线、电源线、地线等）全部必需贴有标签。

2、标签编号格式
标签格式要求

1

2

其中“1”处表明设备类型（如：功分器、耦合器、馈线、干放等）；“2”处表明设备编号、来去向。
关键设备标签编号格式以下：（n表示设备编号，以每楼层编一次序号；m为该设备安装楼层）
无源器件:
①无源器件
天 线： ANT n-mF
功分器： PS n-mF
耦合器： T n-mF
合路器： CB n-mF
负 载： LD n-mF
衰减器： AT n-mF
②有源分布系统设备
干线放大器： RP n-mF
射频有源天线：PT n-mF
有源功分器： PPS n-mF
中途放大器： IA n-mF
末端放大器： EA n-mF
主机单元： HUB n-mF
③光纤分布系统设备
主机单元： HS n-mF
远端单元： RS n-mF
光纤有源天线：OT n-mF
光路功分器： OPS n-mF
④馈线
起始端： TO--–––设备编号
终止端： FROM–––设备编号
举例说明：
1、安装在9层编号为2三功分器，它标签为：

三 功分器
PS2-9F

2、一段馈线，起始点是安装在9层编号为2功分器PS2-9F，终止点为安装在10层编号为3耦合器T3-10F，则此段馈线标签为：
起始端标签：

三 馈线
TO T3-10F

终止端标签：

三 馈线
FROM PS2-9F

3、 要求漏露馈线每隔2米贴一张对应运行商标志，每个器件和每条馈线全部必需有统计，必需时标签要用透明胶带加固。
