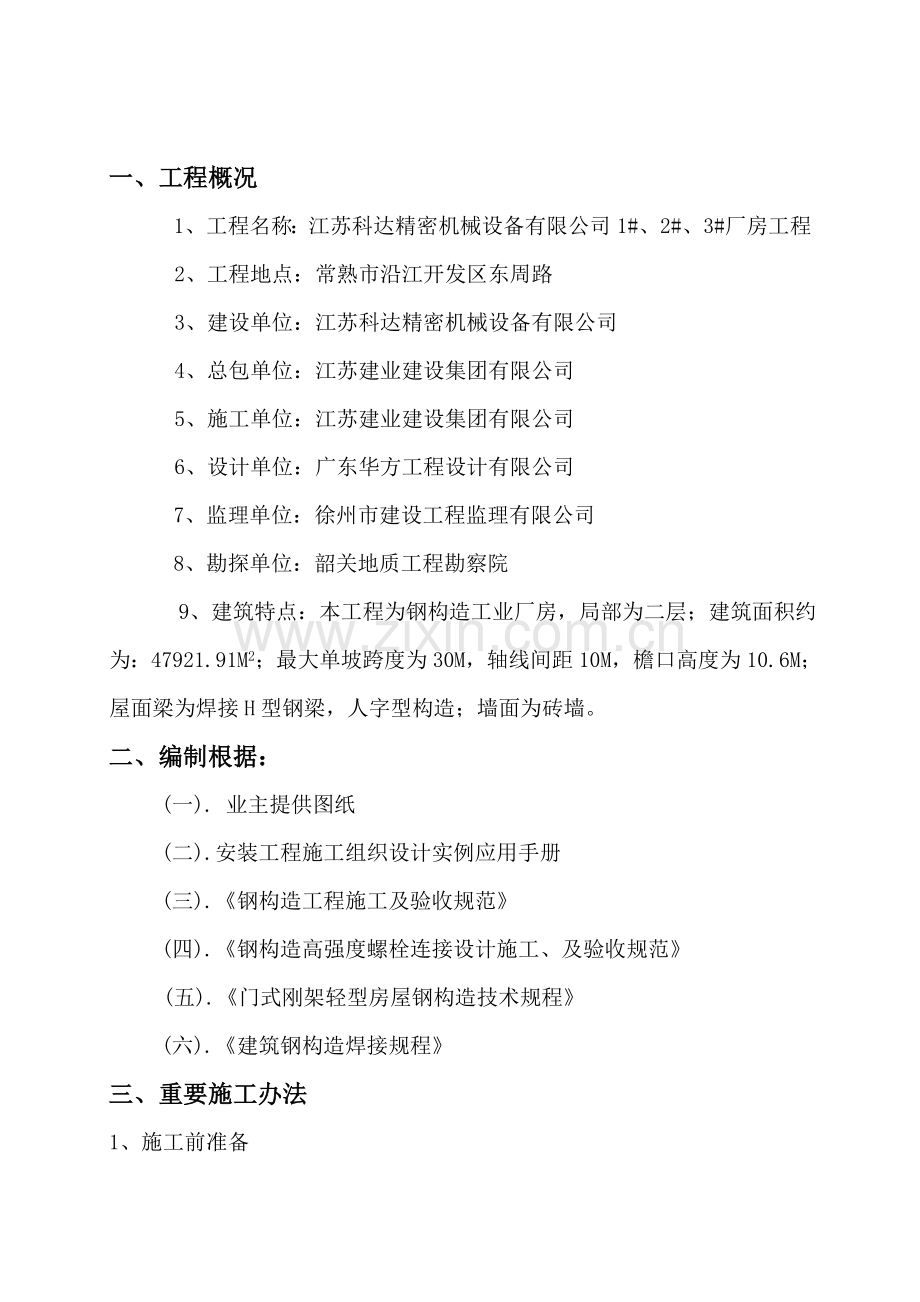

一、工程概况
1、 工程名称：江苏科达精密机械设备有限公司1#、2#、3#厂房工程
2、工程地点：常熟市沿江开发区东周路
3、建设单位：江苏科达精密机械设备有限公司
4、总包单位：江苏建业建设集团有限公司
5、施工单位：江苏建业建设集团有限公司
6、设计单位：广东华方工程设计有限公司
7、 监理单位：徐州市建设工程监理有限公司
8、 勘探单位：韶关地质工程勘察院
9、建筑特点：本工程为钢构造工业厂房，局部为二层；建筑面积约为：47921.91M2；最大单坡跨度为30M，轴线间距10M，檐口高度为10.6M；屋面梁为焊接H型钢梁，人字型构造；墙面为砖墙。
二、编制根据：
(一). 业主提供图纸
(二).安装工程施工组织设计实例应用手册
(三).《钢构造工程施工及验收规范》
(四).《钢构造高强度螺栓连接设计施工、及验收规范》
(五).《门式刚架轻型房屋钢构造技术规程》
(六).《建筑钢构造焊接规程》
三、重要施工办法
1、施工前准备
a、依照当前现场状况：施工道路及场地基本满足安装规定；混凝土短柱强度已达90%以上。
b、人员及机具配备
序 号
工 种
人 数
序 号
工 种
人 数
1
测量工
2
5
安装辅助工
18
2
电工
2
6

3
管理人员
3
7

4
安装技术工
15
8

序 号
品 名
数 量
1
吊车(25T)
2台
2
吊车(16T)
2台
3
揽风
100米
4
钢管架
20节
5
手拉葫芦
3套
6
气割工具
2套
7
电焊机
2台
8
水准仪
1台
9
经纬仪
1台
10
电动扭力扳手
1个
11
钢卷尺(50 M)
2把
12
安全带(5M)
15付
13
生命线
300米
14
安全帽
35顶
2、吊装工序
A、钢构进场:根据吊装筹划,钢构件按现场需求进场,钢构进场卸至指定位置，钢构件下垫枕木及暂时支撑以免损坏油漆及污染钢构和钢构倾倒；出厂资料同步到达工地组织报验。
B、钢柱吊装：
用一台25T吊车选取吊点离柱顶面1.5米位置起吊(如下图),钢柱安装时三人稳住柱脚，安装完毕后从三个方面拉设揽风，互为120度（揽风绳采用地锚固定，地锚做法：用4根1.5米钢管交叉放置和∮16钢丝绳绑扎埋设1.5米深度）,在图纸中A-K/19-21轴之间有平台梁和水平支撑,故优先从21轴开始起吊钢柱,并安装垂直支撑,校正垂直度待吊装钢梁。其她钢柱如上述办法执行。吊装所用揽风如防碍其她工种施工，必要在吊装完毕钢架以上方可拆除， 如不防碍待吊装完毕后再拆除。
1
2
3
（a）平面布置；（b）旋转过程；1－柱平放时，2－起吊半途，3－直立

旋转法吊装示意简图（NO.4－D）
（a）

（b）

C、屋面主梁组合:
运用1台16吨汽车吊配合，屋架3段拼装，为保证拼装时屋架稳定性和安全，采用平卧拼装，为避免钢梁拼装侧向弯曲，拼装所用支架必要保持同一水平，另为减少平卧拼装紧固构件与地面摩擦阻力，采用枕木及钢管多点支撑，将构件架空。
D、屋面梁吊装:
钢屋架在起吊离地面40~50CM时进行一次状态调节，检查吊车稳定性、制动装置、屋架平稳及捆扎牢固性，保证无误后继续起吊；二台同品牌吊车在同一信号指挥员下保持同速，在第一榀钢梁吊装之后用揽风绳加固（所用揽风如防碍其她工种施工，必要在吊装完毕10榀钢架以上方可拆除， 如不防碍待吊装完毕后再拆除），由于吊装工程，在5级以上风速状况下停止吊装，并确认所有柱底垫板都垫好，地脚螺栓螺母拧紧，在所有螺栓安装并紧固可靠后吊机才可以脱钩。
钢梁起吊示意简图（NO.4－F）
1－吊升前位置；2－吊升过程中位置；3－对位（就位）后位置
1
2
3
用上述同样工艺、安装第二榀梁。第二榀与第一榀之间所有檩条、水平支撑、系杆、偶撑必要安装完整，把柱及屋面梁校直，形成稳定空间钢性单元，以保证安全可靠为第一原则后方可继续进行下榀吊装。

暂时固定檩条　
缆风绳

钢屋架暂时固定示意图（NO.4－G）

E、注意事项
1、若双机抬吊选用同型号规格两台起重设备，保证提速统一性。
2、吊装前对就位吊车支腿受力部位进行严格检查，保持地面受力状况基本一致，标高统一。
3、吊装现场指挥员与吊车司机在吊装前应进行沟通，统一旗语、哨声，同步设立专用手语；保证在统一指挥下双机步调一致。
4、本项目采用钢丝绳捆绑起吊，由于构件为H型钢边角易导致钢丝绳损坏，在构件与钢丝绳结合处用∮48钢管对剖设立护角。
5、檩条安装及办法：本工程檩条采用人工吊绳垂直运送，在吊运前沿每榀钢梁纵向拉设生命线，安装檩条时工人系好安全带扣在生命线上，并在安装区域下方设立警戒区域，由专人负责警戒。

四、安全计算
地基承载力
1、单机起重量：单根钢柱重2T
2．25T吊车配载及自重：29.9T
3、工作状态吊机支腿单腿最大分布重量为：(29.9+2)/2=16T
4、原场地三合土地耐力为8T/平方米，选用2M*1.5M钢板加道木。
吊车参数选用
A、 吊臂高度=安装基面高度+吊钩高度+吊索高度+安全高度
其中：安装顶面高度16M；
吊索高度7M
大钩高度1M
安全距离2M
故吊臂垂直高度应满足≥26M。

B、 单机起重能力
工作幅度7M，主臂长31M时起重重量为6T
6≥1.5*2T
故选用25T汽车吊能满足安全规定
钢丝绳计算
钢丝绳重量:2.19*18=39.42KG
起重量:2T
钢丝绳受力: s=Q/(2sinβ)=2/(2 sin45)=2T*9.8=9.8KN
取动载荷系数:K=1.2
则:计算荷载=1.2*9.8KN=11.76KN
钢丝绳验算:1670MPａ；直径13钢丝绳破断拉力=9.41T/9.8=92.22KN
因此:安全系数=92.22/11.76=7.84＞6安全;
卸扣选用
按钢丝绳单根受力11.76KN选用1/2型号
五、安全设施及机具
1）临边安全维护 脚手架维护
2）生命线 ∮6钢丝绳
3）施工区域维护 红白角旗绳
4）安全带、安全帽 每人一付
5）现场急救药箱
六、现场安全组织指挥体系
总指挥：郑 伟

现场协调：吕立权

技术员：匡加茂
指挥员：周付强
后勤保障：曹克军

吊重手：孔令昌
安全员：符 东
安装：秦军化

七、应急办法
高处坠落事故应急准备与响应预案
工程名称
江苏科达精密机械设备有限公司新建一期厂房
期限
至竣工日
负责人
郑伟
编制人
吴昌峰
审核人
郑伟
审批人
符东
日期

一、 目
为保证我项目部高处坠落事故发生后，能迅速有效地开展急救工作，最大限度地减少员工及有关方生命安全风险，特制定本预案。
二、 组织机构及职责
由项目部成立应急影响指挥部，负责指挥及协调工作。
组长： 郑 伟
成员： 符东、吕立权、周付强、曹克军、匡加茂
详细分工如下：
1、 符东 负责现场，任务是掌握理解事故状况，组织现场急救。
2、 郑伟 负责联系，任务是依照指挥小组命令，及时布置现场急救，保持与本地电力、建设行政部门及劳动部门等单位沟通。
3、 吕立权 负责维持现场秩序，做好当事人、周边人员问讯记录。
三、 高处坠落事故应急办法
1、 迅速将伤员脱离危险场地，移至安全地带。
2、 保持呼吸畅通，若发现窒息者，应及时解除其呼吸道梗塞和呼吸机能障碍，应及时解开伤员衣领，消除伤员口鼻、咽、喉部和异物、血块、分泌物、呕吐物等。
3、 有效止血，包扎伤口。
4、 视其伤情采用报警直接送往医院，或待简朴解决后去医院检查。
5、 伤员有骨折、关节伤、肢体挤压伤，大块软组织伤都要固定。
6、 若伤员有断肢状况发生应尽量用干净干布（灭菌敷料）包裹装入塑料袋内，随伤员一起转送。
7、 防止感染、止痛，可以给伤员用抗生素和止痛剂。
8、 记录伤情，现场救护人员应边记录伤员受伤机制，受伤部位，受伤限度等第一手资料。
9、 及时拨打120向本地急救中心获得联系（医院在附近直接送往医院），应详细阐明事故地点、严重限度、本部门联系电话，并派人到路口接应。
10、 项目指挥部接到报告后，应及时在第一时间赶赴现场，理解掌握事故状况，开展急救和维护现场秩序，保护事故现场。

吊装倾覆事故应急准备与响应预案
工程名称
江苏科达精密机械设备有限公司新建一期工程
期限
至竣工日
负责人
郑伟
编制人
吴昌峰
审核人
郑伟
审批人
符东
日期

四、 目
为保证我项目部高处坠落事故发生后，能迅速有效地开展急救工作，最大限度地减少员工及有关方生命安全风险，特制定本预案。
五、 组织机构及职责
由项目部成立应急影响指挥部，负责指挥及协调工作。
组长： 郑 伟
成员： 符东、吕立权、周付强、曹克军、匡加茂
详细分工如下：
4、 符东 负责现场，任务是掌握理解事故状况，组织现场急救。
5、 吕立权 负责联系，任务是依照指挥小组命令，及时布置现场急救，保持与本地电力、建设行政部门及劳动部门等单位沟通。
6、 周付强 负责维持现场秩序，做好当事人、周边人员问讯记录。
六、 吊装倾覆事故应急办法
1、 第一时间清理现场施工人员人数，及时检查发既有无人员伤害及时救济。
2、 现场指挥迅速判断事故，有无进一步扩大或蔓延也许，如有，组织现场人员在保证人身安全前提下采用必要办法加以处置，现场无能力处置，应及时向总报、业主及本地安所有门通报，求助社会力量抢险。
3、 设立警戒带杜绝外人围观或进入事故区域，并疏散除抢险设备及人员外所有人员及起重设备、材料。
4、 安全人员对现场进行拍照，照相，并加以保护为事故因素分析创造条件。
5、 会同监理、业主进行事故现场解决方案拟定并实行。
6、 第一时间上报总公司及本地安检部门于予解决。

八、员工教诲
1、进场作业前，所有施工人员必须进行三级安全教诲和专项安全教诲并形成书面文献。
2、每天组织班前班后安全快会。
3、进入施工现场必要对的戴好安全帽，所有现场施工人员必要穿戴好个人劳保防护用品
4、2M以上高空、悬空作业，无安全设施必要配挂安全带并的确扣好保险钩，移动时必要保证保险扣扣在牢固固定物上。
5、电气和机械设备必要由专业人员保管和操作，禁止非专业人员操作电气和机械设备。
6、特殊工种必要持证上岗。
7、非工作人员不得进入工作区内。
8、梯子等爬高设备必要固定妥当。
9、施工人员过度疲劳及酒后，不容许上岗作业。
10、每天上下班须重点注意安全问题。
11、焊接或切割时，检查与否有着火危险并要有防范办法。
