T梁砂筒临时支座综合项目施工基本工艺.doc

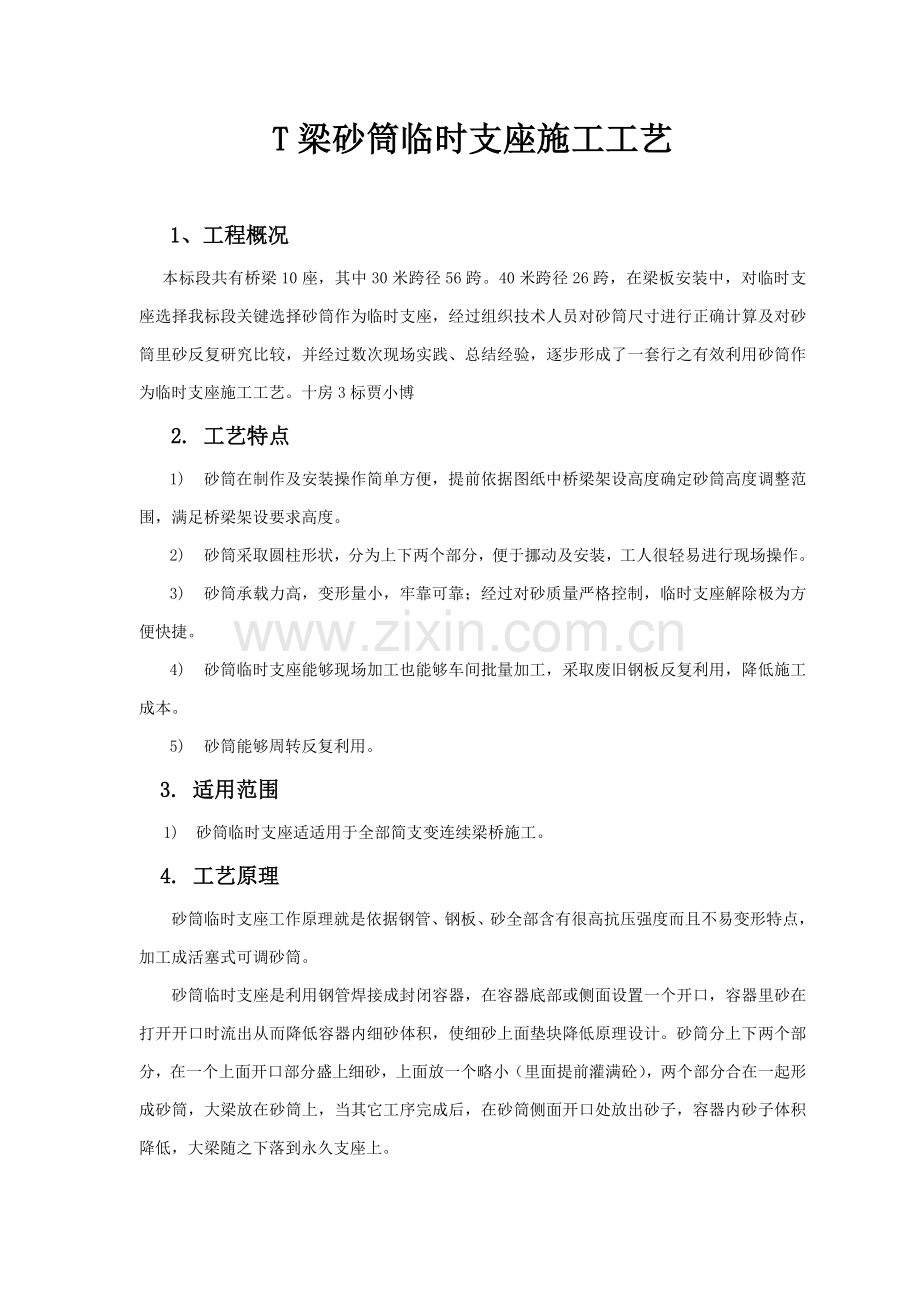

湖北省十堰至房县高速公路第3协议段T梁砂筒临时支座施工工艺中天路桥十房高速公路第3协议段项目经理部二一年四月T梁砂筒临时支座施工工艺1、工程概况本标段共有桥梁10座，其中30米跨径56跨。40米跨径26跨，在梁板安装中，对临时支座选择我标段关键选择砂筒作为临时支座，经过组织技术人员对砂筒尺寸进行正确计算及对砂筒里砂反复研究比较，并经过数次现场实践、总结经验，逐步形成了一套行之有效利用砂筒作为临时支座施工工艺。十房3标贾小博2. 工艺特点1) 砂筒在制作及安装操作简单方便，提前依据图纸中桥梁架设高度确定砂筒高度调整范围，满足桥梁架设要求高度。2) 砂筒采取圆柱形状，分为上下两个部分，便于挪动及安装，工人很轻易进行现场操作。3) 砂筒承载力高，变形量小，牢靠可靠；经过对砂质量严格控制，临时支座解除极为方便快捷。4) 砂筒临时支座能够现场加工也能够车间批量加工，采取废旧钢板反复利用，降低施工成本。5) 砂筒能够周转反复利用。3. 适用范围1) 砂筒临时支座适适用于全部简支变连续梁桥施工。4. 工艺原理砂筒临时支座工作原理就是依据钢管、钢板、砂全部含有很高抗压强度而且不易变形特点，加工成活塞式可调砂筒。砂筒临时支座是利用钢管焊接成封闭容器，在容器底部或侧面设置一个开口，容器里砂在打开开口时流出从而降低容器内细砂体积，使细砂上面垫块降低原理设计。砂筒分上下两个部分，在一个上面开口部分盛上细砂，上面放一个略小（里面提前灌满砼），两个部分合在一起形成砂筒，大梁放在砂筒上，当其它工序完成后，在砂筒侧面开口处放出砂子，容器内砂子体积降低，大梁随之下落到永久支座上。 结构示意图以下图：见下图4-1。 图4-1 砂筒结构示意图5、 施工工艺步骤和操作关键点5.1 施工工艺步骤： 见图5-1。尺寸设计及技术准备加工制作砂筒砂筒解除砂筒安装确定每个砂筒安装高度装砂试验确定砂筒压缩量及承载力妥善放置循环使现场测量砂质量检验材料检验合格5.2 操作关键点5.2.1尺寸设计准备首先依据图纸确定砂筒可调高度，确定好砂筒可调高度后才能进行下一步加工制作。我标段（1）、30米T梁临时支座下半部分采取内径为150mm，高度190mm，厚5mm钢管制作，垫板用厚8mm，长宽各250mm钢板焊在钢管底部，起到稳固和封底口作用。在钢管砂筒侧面距下垫板20mm处设置螺丝口，然后拧上螺丝，螺丝直径为20mm，它是砂子流出时开关。上半部分采取外径140mm，高度180mm，厚5mm钢管制作，垫板厚6mm。举例说明：全真观2号桥(350*350支座)设计T梁底距支座顶面高度为30cm（支座垫石16.1cm+橡胶支座8.7cm+预埋钢板3.7cm+梁底预埋钢板1.5cm），砂筒设置可调高度为26cm-30cm范围内，选择材料为钢垫板厚5mm，上下钢筒加起来高度为37cm，砂筒上下两部分重合后为30cm。（2）、40米T梁下钢筒采取内径145mm，高度200mm，厚6mm无缝钢管制作。垫板用厚8mm,长宽各250mm钢板焊接在钢管底部。上钢筒选择外径135mm，壁厚6mm，高200mm无缝钢管焊接而成，垫板厚6mm。5.2.2加工制作砂筒砂筒加工质量关键在于三个方面：一是材料选择，二是可调高度，三是砂筒焊接质量。材料选择控制关键在钢筒壁厚及钢垫板平整度；可调高度要控制好最低及最高高度，钢筒下料要考虑垫板厚度；砂筒焊接质量对砂筒稳定性及牢靠程度影响很大，钢筒和上下钢垫板要在外侧进行满焊，焊工要技术熟练而且要持证上岗。加工好上半部分后在钢管中灌注C30砼，顶面抹平，待达成强度后即可使用。见图5-2-2。图5-2-2 砂筒焊接完成5.2.3装砂对砂筒里砂有一定质量要求，砂要细，含泥量要少，而且烘干含水量小于1%。见图 5-2-3。图5-2-3 砂筒装砂完成5.2.4测量并确定每个砂筒高度现场要正确进行高程测量，确定每个砂筒实际总高度，考虑到砂沉降量，要求临时支座上垫板表面要高于永久支座顶面58mm。为了控制梁安装标高和设计标高一致，临时支座受到梁重量后进行沉降量观察，要求放置大梁后细沙沉降量控制在68mm之间。5.2.5试验确定砂筒高度及承载力首先要进行砂筒承载力设计，举例按40米T梁进行设计，每片梁重138t，每片梁有四个砂筒，T梁架设时冲击荷载为42t，正式承载为35t，预压为45t，砂筒按100T进行设计。砂筒在压力机上进行试压，要确保砂筒高度及砂筒设计承载力两个方面符合要求。假如达成承载力而砂筒高度低于达成设计值，要继续加砂；假如达成承载力后砂筒高度高于设计值，要进行减砂，直到两个方面全部满足要求。见下图5-2-5。图5-2-5 压力机上进行试压5.2.6砂筒安装因为每个砂筒全部对应每个固定位置，不可混乱使用造成标高错误。砂筒在安装完后要进行高程复核测量，高程合格后方可进行T梁吊装。为了确保砂筒顶面均匀受力，砂筒钢垫板顶面宜放置2mm厚橡胶皮，这么T梁底部能和砂筒紧密均匀贴在一起。5.2.7砂筒解除桥面负弯矩预应力张拉完成后，待压浆强度大于40MPa时方可拆除砂筒临时支座。拆除临时支座应做到逐孔对称、均匀、同时、平稳。工人操作要有操作平台，通常设置一个活动挂蓝人站在其中进行临时支座解除，解除砂筒最好使用水枪把砂从预留孔中冲出，既简单又快捷。伴随砂筒里砂慢慢降低，砂筒很轻易就从梁底解除掉。临时支座拆除后，永久支座和墩顶和梁底严密贴合。5.3 人员配置表5.3 劳动力组织一览表施工人员技 术 员测 量 员质 检 员架桥工人数 量11120职 责设计计算、制定实施方案测设钢管位置、坡度检验钢管坡度、接口质量具体实施操作6. 材料和设备以本标段孤山5号桥40米*6跨砂筒临时支座举例说明：孤山5号大桥共需要临时支座240个，孤山5号大桥设计梁底距盖梁顶面高度为30cm（支座垫石16.2cm+橡胶支座8.6cm+预埋钢板3.7cm+梁底预埋钢板1.5cm），砂筒设置可调高度为26cm-30cm范围内，选择材料关键材料和设备：见下表6-1。 表6-1 关键材料设备一览表序号材料设备名称型号单位数量用途备注1钢管厚6mm厚4mm米若干砂筒制作2钢板厚8mm厚6mmm2若干砂筒制作3电焊机BX-400台1砂筒制作4橡胶皮厚2mmm2若干砂筒安装4挂篮2米*1米12砂筒解除5水枪一般2砂筒解除7. 质量控制7.1工程质量标准 1）砂筒临时支座焊缝要饱满密实表面无夹渣气眼，质量要符合焊接部位质量控制）和焊接工艺质量控制验收标准。7.2质量确保方法1）焊接人员必需持证上岗，每个焊工必需进行提前试焊，试焊合格后方可进行批量焊接。2）砂筒所使用材料（钢管及钢板）必需为合格材料，严格控制壁厚及硬伤检验。3）砂筒焊接完成后要逐一进行检验，焊缝及钢板顶面平整度全部要严格把关，不符合要求严禁使用。8. 安全方法1）对操作人员进行安全思想教育，提升安全意识，实施持证上岗制度，不经培训或无证者，不得进行上岗操作。2）对全部挂件和吊绳天天进行检验，尤其是要注意挂件和吊绳摩损情况，危及安全要立即维修、更换。3）所用电缆要采取安全方法，避免车辆碾压，预防人员触电，并常常检验线路绝缘情况。4）安全检验人员要常常巡视，发觉有安全隐患立即处理整改。9. 环境保护方法砂筒临时支座使用过程中不发生化学反应，也不产生大气环境污染。临时支座解除后能够妥善放置周转利用。10 资源节省本工法在应用过程中对周围环境不产生任何污染，砂筒在制作过程中尽可能采取废旧钢板及钢管，废旧材料变废为宝，反复利用，完全符合国家所提倡“工程建设节省环境保护、减污降耗”社会要求。11. 效益分析1) 砂筒临时支座和其它临时支座从制作及安装上比较，工艺不复杂，操作简单方便快捷节省了施工场地、材料，降低了人工及设备投入。2) 提升了工程质量，因为标高很轻易经过砂筒里砂量来进行控制，尤其是桥梁设置多变横坡，经过该方法来调整标高实施性更强；同时能确保T梁水平放置。3) 砂筒临时支座不易破坏，且能够反复使用降低施工成本，尤其是工程量较大桥梁更能显示出砂筒经济效益。4) 从废品再利用上也能表现出砂筒经济效益，使用完后能够妥善放置以备反复使用，大大降低了施工成本。
